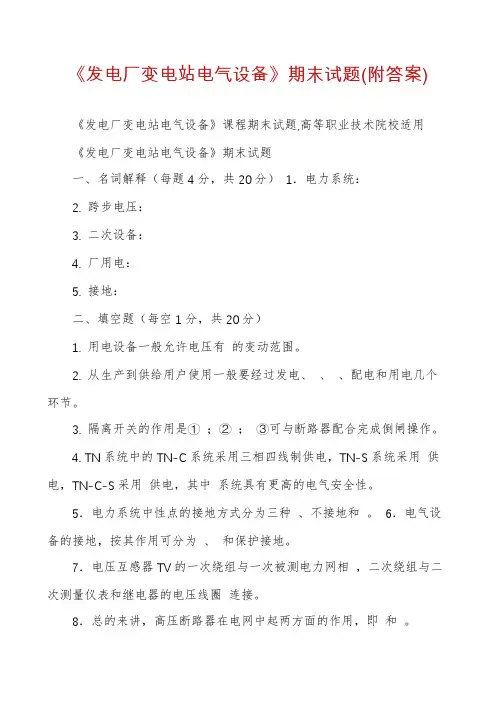

《发电厂变电站电气设备》期末试题(附答案)

《发电厂变电站电气设备》期末试题

一、名词解释（每题4分，共20分）

1．电力系统：

2. 跨步电压：

3. 二次设备：

4. 厂用电：

5. 接地：

二、填空题（每空1分，共20分）

1. 用电设备一般允许电压有的变动范围。

2. 从生产到供给用户使用一般要经过发电、、、配电和用电几个环节。

3. 隔离开关的作用是①；②；

③可与断路器配合完成倒闸操作。

4. TN系统中的TN-C系统采用三相四线制供电，TN-S系统采用供电，TN-C-S采用供电，其中系统具有更高的电气安全性。

5．电力系统中性点的接地方式分为三种、不接地和。6．电气设备的接地，按其作用可分为、和保护接地。

7．电压互感器TV的一次绕组与一次被测电力网相，二次绕组与二次测量仪表和继电器的电压线圈连接。

8．总的来讲，高压断路器在电网中起两方面的作用，即和

。

9．电网中有几级熔断器串联，当某元件发生过负荷时，保护该元件的熔断器应该熔断，即为熔断；如果保护该元件的熔断器不熔断，而上一级熔断器熔断，即为熔断。

10.二次回路是多功能复杂网络，其内容包括高压电气设备和输电线路的控制、

、、测量与监察、继电保护、操作电源等系统。

三、选择题（每题2分，共20分。请将答案填写在下框内。）

1. 下列哪项不是断路器和隔离开关的区别：

A. 断路器有灭弧装置，而隔离开关没有

B.隔离开关不能切、合短路电流

C. 保证电路工作安全

D.隔离开关不能带负荷操作

2. 在中性点经消弧线圈接地系统中，通常采用的补偿方式是:

A.全补偿

B.欠补偿

C.过补偿

D.以上均不是

3. 电流互感器结构上的特点是

A.匝数多、导线细

B.匝数多、导线粗

C.匝数少、导线细

D.匝数少、导线粗

4. 枢纽变电所的特点是

A.位于变电所的枢纽点

B.全所停电后，将引起大面积停电或系统瓦解

C.电压等级很高

D.全所停电将引起区域电网解列

5. 当前的核电站是利用来进行发电的。

A.核聚变

B.核裂变

C.核热变

D.核化变

6. 电动机执行保护接地时，防止人触电的根本技术措施是

A.降低接地电阻阻值

B.降低人体电阻阻值

C.提高接地电阻阻值

D.提高人体与带电体之间的接触电阻阻值

7. 下列哪些是减小电流互感器误差的途径

A.减小负载阻抗

B.增大二次绕组的阻抗

C.增大铁芯的导磁能力

D.增加一、二次侧匝数

8. 当系统的频率降低时，通过调节系统的来维持稳定。

A.有功功率

B.无功功率

C.电压

D.电流

9. 一般情况下，如果熔断器为同一材料，上一级熔件的额定电流应为下一级熔件额定电流的倍。

A．1～3 B.2～4 C.4～6 D.5～7

10. 下列对真空断路器优点的描述，有误的一项是

A.寿命长，适于频繁操作

B.分合闸速度快，操作噪声及机械振动小

C.价格较低

D.体积小，重量轻，维护方便

四、判断题（每题2分，共20分。请将答案填写在下框内。）

1. 冲击负荷是指直流电源承受的短时最大电流。

2. 碰壳是指当火线碰到外壳或绝缘下降，即电源对外壳有漏电。

3. 保护中性线（PEN线）兼有中性线和保护线的功能，即“零线”。

4. 电容式电压互感器比电磁式电压互感器的冲击绝缘强度低。

5. 三相短路又称为不对称短路。

6. 左图是低压断路器的图形表示形式。

7. 分段器是一种与电源侧上级开关设备相配合，并且串联于重合器或断路器的负荷侧的设备。

8. 电弧是一种气体导电现象。

9. 运行时规定可以带负荷拉开隔离开关。

10. 用电设备的额定电压等于其所在电力网的额定电压。

五、综合题（共20分）

1. 试确定下图中发电机、用电设备和变压器一次侧、二次侧的额定电压，并填写在表格中。（5分）

10kV

2. 简述为什么同一供电系统中不允许同时采用保护接地和保护接零。（5分）

3. 解释如下断路器的型号所表示的含义。（5分）

SN4-20G/8000-3000

4. 简述六氟化硫（SF6）气体灭弧性能优越的主要原因。（5分）

答案

一、名词解释

1.电力系统：由发电机、输配电线路、变电所以及各种用户用电设备连接起来所构成的整体被称为电力系统。

2.跨步电压：在接地短路15～20m的范围内，人体一步之间的电位差为跨步电压。

3.二次设备：对一次设备和系统的运行状况进行测量、控制、保护和监察的设备称为二次设备。

4.厂用电：发电厂中的电动机以及全厂的运行、操作、试验、检修、照明等用电设备都属于厂用负荷，他们同厂用电供电系统及其配电装置一起，统称为厂用电。

5.接地：将电气装置的必须接地部分，通过接地装置与大地有良好的电气连接称为接地。

二、填空题

1. ±5%

2. 变电、输电

3．隔离电压、分合小电流

4．三相五线制、三项四线制、TN-S

5．直接接地、经消弧线圈接地

6．工作接地、防雷接地

7．并联、并联

8．控制作用、保护作用

9．选择性、非选择性

10．调节、信号

三、选择题

题号12345678910

答案C C D B B A A B B C

四、判断题

题号12345678910

答案√√√x x x√√x√

五、简答题

1.

设备发电机用电设备变压器T1变压器T2变压器T3变压器T4

额定电压（单位：KV）10.53一次侧二次侧一次侧二次侧二次侧一次侧二次侧一次侧二次侧

10.524222012138.535 6.3

10.5 3.15

2. 三相四线制保护接零的供电网中，若又采用保护接地方式
