喷枪的结构与工作原理精编版

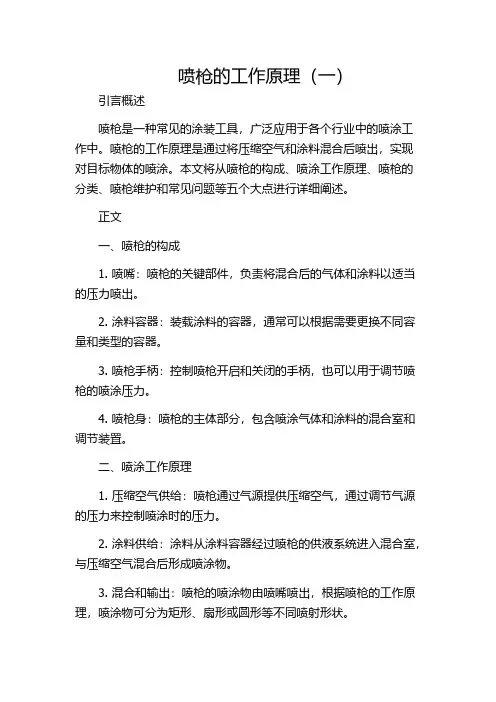

喷枪的工作原理(一)
喷枪的工作原理（一）引言概述喷枪是一种常见的涂装工具，广泛应用于各个行业中的喷涂工作中。
喷枪的工作原理是通过将压缩空气和涂料混合后喷出，实现对目标物体的喷涂。
本文将从喷枪的构成、喷涂工作原理、喷枪的分类、喷枪维护和常见问题等五个大点进行详细阐述。
正文一、喷枪的构成1. 喷嘴：喷枪的关键部件，负责将混合后的气体和涂料以适当的压力喷出。
2. 涂料容器：装载涂料的容器，通常可以根据需要更换不同容量和类型的容器。
3. 喷枪手柄：控制喷枪开启和关闭的手柄，也可以用于调节喷枪的喷涂压力。
4. 喷枪身：喷枪的主体部分，包含喷涂气体和涂料的混合室和调节装置。
二、喷涂工作原理1. 压缩空气供给：喷枪通过气源提供压缩空气，通过调节气源的压力来控制喷涂时的压力。
2. 涂料供给：涂料从涂料容器经过喷枪的供液系统进入混合室，与压缩空气混合后形成喷涂物。
3. 混合和输出：喷枪的喷涂物由喷嘴喷出，根据喷枪的工作原理，喷涂物可分为矩形、扇形或圆形等不同喷射形状。
4. 喷涂厚度调节：通过调节喷枪的喷涂压力、喷嘴的孔径和喷枪与目标物体的距离来控制喷涂物的厚度。
三、喷枪的分类1. 依据喷涂物的性质：可分为气体喷枪、液体喷枪和涂粉喷枪等。
2. 依据使用场景：可分为手持喷枪和固定喷枪等。
3. 依据喷涂物体形状：可分为喷条型喷枪、喷雾型喷枪和圆形喷枪等。
4. 依据喷涂量：可分为低压喷枪和高压喷枪等。
5. 依据喷涂精度：可分为传统喷枪和数字控制喷枪等。
四、喷枪维护1. 清洁喷枪：使用完喷枪后要彻底清洁，防止涂料残留导致堵塞或损坏。
2. 维护喷涂系统：定期检查喷涂系统的各个部件，保持其正常运转。
3. 更换零件：如果发现喷枪零件损坏或磨损严重，需要及时进行更换，以确保喷枪的正常工作。
4. 润滑：喷枪的部分机械部件需要适量的润滑，以减少磨损和摩擦。
五、常见问题解决1. 喷枪堵塞：可以通过清洗喷嘴和调节喷枪的混合比例来解决堵塞问题。
2. 喷涂效果不佳：可能是喷涂压力不足，可以调节喷枪的喷涂压力来解决。

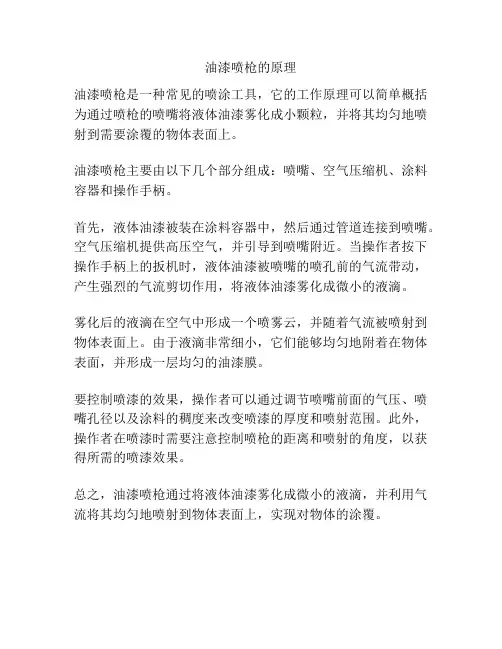

油漆喷枪的原理
油漆喷枪的原理
油漆喷枪是一种常见的喷涂工具，它的工作原理可以简单概括为通过喷枪的喷嘴将液体油漆雾化成小颗粒，并将其均匀地喷射到需要涂覆的物体表面上。
油漆喷枪主要由以下几个部分组成：喷嘴、空气压缩机、涂料容器和操作手柄。
首先，液体油漆被装在涂料容器中，然后通过管道连接到喷嘴。
空气压缩机提供高压空气，并引导到喷嘴附近。
当操作者按下操作手柄上的扳机时，液体油漆被喷嘴的喷孔前的气流带动，产生强烈的气流剪切作用，将液体油漆雾化成微小的液滴。
雾化后的液滴在空气中形成一个喷雾云，并随着气流被喷射到物体表面上。
由于液滴非常细小，它们能够均匀地附着在物体表面，并形成一层均匀的油漆膜。
要控制喷漆的效果，操作者可以通过调节喷嘴前面的气压、喷嘴孔径以及涂料的稠度来改变喷漆的厚度和喷射范围。
此外，操作者在喷漆时需要注意控制喷枪的距离和喷射的角度，以获得所需的喷漆效果。
总之，油漆喷枪通过将液体油漆雾化成微小的液滴，并利用气流将其均匀地喷射到物体表面上，实现对物体的涂覆。
气动喷枪工作原理
气动喷枪工作原理
气动喷枪是一种利用高压气体作为动力驱动的喷涂设备，其工作原理如下：
1. 气源供应：气动喷枪需要连接到一个气源供应系统，通常是一个压缩空气源。
压缩空气通过气源供应管道进入喷枪。
2. 喷枪结构：气动喷枪包括一个气体进气口、一个涂料存储容器和一个喷嘴。
3. 压缩空气驱动：当气源供应开启时，压缩空气进入气动喷枪。
气动喷枪内部有一个活塞或阀门控制气体流动。
当气源进入时，它会推动活塞或打开阀门，使涂料被释放到喷嘴。
4. 涂料喷射：在气源的推动下，涂料从存储容器中被抽取到喷嘴中。
同时，压缩空气通过喷嘴产生高速气流，将涂料雾化成微小颗粒，并喷射到目标物体表面。
5. 涂料调节：气动喷枪通常具有涂料流量和气体流量的调节装置，可以通过调节这些装置来控制喷涂效果和涂料的喷射量。
6. 喷枪清洗：喷枪使用完毕后，需要对喷嘴和涂料管道进行清洗，以防止涂料的残留或堵塞。
总的来说，气动喷枪通过压缩空气的推动，将涂料雾化并喷射到目标物体表面，实现快速、均匀的喷涂效果。

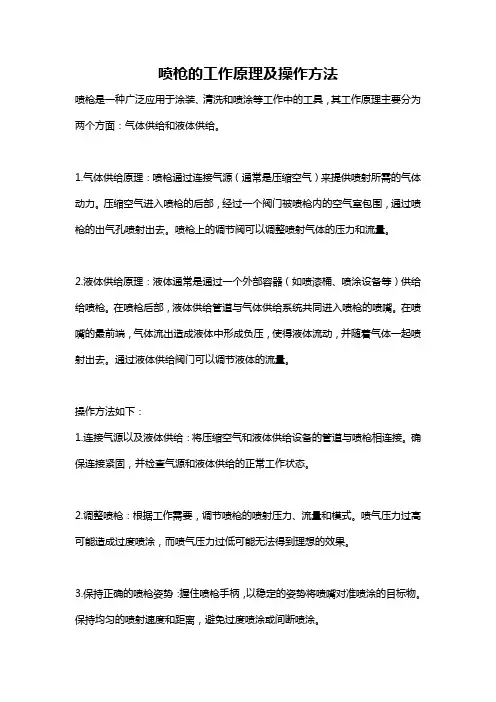

喷枪的工作原理及操作方法
喷枪的工作原理及操作方法
喷枪是一种广泛应用于涂装、清洗和喷涂等工作中的工具，其工作原理主要分为两个方面：气体供给和液体供给。
1.气体供给原理：喷枪通过连接气源（通常是压缩空气）来提供喷射所需的气体动力。
压缩空气进入喷枪的后部，经过一个阀门被喷枪内的空气室包围，通过喷枪的出气孔喷射出去。
喷枪上的调节阀可以调整喷射气体的压力和流量。
2.液体供给原理：液体通常是通过一个外部容器（如喷漆桶、喷涂设备等）供给给喷枪。
在喷枪后部，液体供给管道与气体供给系统共同进入喷枪的喷嘴。
在喷嘴的最前端，气体流出造成液体中形成负压，使得液体流动，并随着气体一起喷射出去。
通过液体供给阀门可以调节液体的流量。
操作方法如下：
1.连接气源以及液体供给：将压缩空气和液体供给设备的管道与喷枪相连接。
确保连接紧固，并检查气源和液体供给的正常工作状态。
2.调整喷枪：根据工作需要，调节喷枪的喷射压力、流量和模式。
喷气压力过高可能造成过度喷涂，而喷气压力过低可能无法得到理想的效果。
3.保持正确的喷枪姿势：握住喷枪手柄，以稳定的姿势将喷嘴对准喷涂的目标物。
保持均匀的喷射速度和距离，避免过度喷涂或间断喷涂。
4.控制喷涂范围：根据需要移动喷枪，确保喷涂范围均匀覆盖，并且避免喷漆重叠和重复喷射。
5.结束操作：在完成喷涂工作后，关闭气源和液体供给，并清洗喷枪以确保其正常使用和延长使用寿命。
需要注意的是，操作喷枪时要遵守相关的安全操作规程，并根据具体的喷涂材料和工作环境选择合适的喷枪型号和参数。
自动喷枪工作原理
自动喷枪工作原理
自动喷枪是一种使用压缩空气将涂料喷涂在物体表面上的设备。
其工作原理如下：
1. 涂料供应：自动喷枪内部有一个涂料供应容器，通常是一个涂料桶。
当涂料不足时，可以通过连接到外部涂料供应系统进行补充。
2. 压缩空气供应：自动喷枪需要使用压缩空气作为动力源，通常通过连接到空气压缩机或气源供应系统来提供压缩空气。
3. 喷嘴设计：自动喷枪的喷嘴部分有一个细小的喷嘴孔，喷嘴前端通常安装有一个空气帽。
压缩空气通过喷嘴孔产生一个较大的气流，并与涂料混合形成雾状喷射。
4. 控制装置：自动喷枪通常有一个控制装置，可以调整喷枪的喷涂参数，如喷涂压力、喷涂角度、涂料量等。
可以通过手动控制或电子控制来实现。
5. 涂料喷涂：当压缩空气通过喷嘴孔时，会形成一个高速气流，将涂料从涂料供应容器中带出。
涂料通过喷嘴孔与空气混合并形成雾状粒子，喷涂到物体表面上。
总的来说，自动喷枪的工作原理就是利用压缩空气通过喷嘴孔产生高速气流，将涂料从供应容器中带出，并形成雾状喷射，实现对物体表面的喷涂。
喷枪的工作原理简单
喷枪的工作原理简单喷枪是一种常用的工具，用于喷涂涂料、清洗表面、喷射高压水等工作。
它的工作原理如下：1.压缩空气来源：喷枪的工作原理涉及到压缩空气的使用。
通常，喷枪会通过连接管道与一个气体压缩机或气瓶相连，以获取所需的压缩空气。
压缩空气会被输送到喷嘴内部。
2.气流调节：喷枪通常具有气流调节功能，以控制喷射液体或气体的流量。
这通常可以通过控制喷嘴后部的调节旋钮或拉动柄来实现。
通过调节气流，用户可以更好地控制喷涂的速度和质量。
3.喷嘴结构：喷嘴是喷枪的关键部分，用于将喷射物质以特定的方式释放出来。
喷嘴通常具有细小的开口，液体或气体会从这些开口中喷出。
开口的直径和形状会影响喷涂效果。
喷嘴可以是可调式或固定式，这取决于需要进行何种工作。
4.液体或气体喷射：当压缩空气通过喷嘴流经时，它会通过霍夫曼管或类似的结构，使压缩空气速度增加并且排出喷嘴。
液体或气体进入喷嘴后，经过各种结构，它会以所需的速度和角度喷射出去。
5.液体供应：液体或喷射物通过液体供应系统从喷枪中通过管道输送。
液体通常会通过称为喷射泵或液体供压泵的设备提供。
液体供应系统能够实现液体的连续供应，并且能够适应用户所需的任何流量。
6.喷涂或清洗：一旦喷嘴中的压缩空气与液体或气体相结合，喷枪就开始发挥作用。
根据所需的工作，喷涂或清洗工作可以进行。
通过控制手柄或旋钮，用户可以在需要时触发喷枪，以开始喷涂或清洗工作。
总的来说，喷枪的工作原理包括通过压缩空气产生气流、调节气流的流量与方向、喷嘴的设计与调整、液体或气体的供应以及操作者对喷涂或清洗的控制。
这种机制使喷枪成为一种广泛应用于各种行业的工具，例如汽车喷漆、建筑涂装、表面处理和清洗等领域。
喷枪的结构与工作原理 ppt课件
喷枪的形状
喷枪的结构
喷枪的工作方式分类
吸
重
压
力
力
力
式
式
式
喷枪的类型
根据喷枪的用途分类
底 漆 喷 枪
面 漆 喷 枪
小 修 补 喷 枪
喷枪的类型
根据气流气压分类
传 通常气压
统 0.35~0.5MPa,
高
正常为0.4MPa, 耗气量
气 380L/min,距
压 离18~23cm
喷
枪
高
流
雾化气压 0.07MPa,正
量 常为0.2MPa,
低 耗气量
气
430L/min,距 离13~17cm
压
喷
枪
低
流
雾化气压 0.12MPa,正
量 常为0.2MPa,
中 气
耗气量 290L/min,距 离18~23cm
压
喷
枪
环保型喷枪（hvlp）
定义： 喷枪风帽处最大空气雾化压力低于
0.07MPa的高流量低气压喷枪。
特点： 1）雾化气压低；
2）传递效率高，65%以上； 3）减少污染，改善环境； 4）维护工人健康； 5）提高产品质量，降低生产成本；
课后测评
高压清洗机喷枪的结构及原理介绍
高压清洗机喷枪的结构及原理介绍高压清洗机喷枪是高压清洗机的最核心部件之一，是完成清洗任务的关键装置。
本文将对高压清洗机喷枪的结构及原理进行介绍。
一、高压清洗机喷枪的结构高压清洗机喷枪包括手柄、阀门、管道、触发器、喷嘴、密封圈等部分。
下面分别对这些部分进行介绍。
1. 手柄高压清洗机喷枪的手柄通常是由金属或者耐磨材料制成，能够承受肯定的气力以及保持稳定。
手柄的重要作用是承载其他的部件，同时也是人手能够触碰到的部分。
2. 阀门高压清洗机喷枪的阀门通常是由不同材质的金属制成，如黄铜、不锈钢等。
阀门的作用是掌控水流的开关，当喷嘴需要向外喷出高压水流时，阀门会自动打开，使得水流得以通过。
而当需要停止水流时，阀门会自动关闭，从而停止水流。
3. 管道高压清洗机喷枪内部的管道贯穿整个喷枪，并和手柄和阀门连接在一起，同时与清洗机的高压泵相连。
管道重要负责将从清洗机高压泵涌向喷嘴的水流输送到前方。
4. 触发器高压清洗机喷枪的触发器位于手柄上，可以触发阀门的开关，掌控清洗机的开关。
当使用者按下触发器时，喷嘴内的高压水流就会被喷出去，从而进行清洗。
5. 喷嘴高压清洗机喷枪的喷嘴是高压水流喷出的关键组件。
喷嘴部分通常是由陶瓷，塑料，钢铁等材质制成，其形状和透过大小不同影响着高压水流的喷射范围、高度和速度。
喷嘴是喷水的关键，所以必需选择质量良好，符合使用要求的喷嘴。
6. 密封圈高压清洗机喷枪的密封圈位于喷嘴的底部，其作用是保持高压水流通道的密封性，防止水流渗漏。
密封圈的质量和选择对于整体喷枪的使用寿命和安全系数也有很大的影响，必需选择符合标准的密封圈。
二、高压清洗机喷枪的原理高压清洗机的喷枪是利用高压泵供给的高压水流进行定向喷射实现清洗动作的。
整个喷枪系统的运作原理可以这样描述：当使用者按下手柄上的触发器时，喷嘴处便会喷出高速高压的水流。
高压水流从水泵内部流出，经过高压软管及管道输送到喷嘴处，随着阀门的开关而喷出去。
由于水流速度的快速提升，使水流具有强大的冲击和撞击力，从而产生清洗作用。
包衣喷枪原理
包衣喷枪原理全文共四篇示例，供读者参考第一篇示例：包衣喷枪原理是指利用高压气体或液体将粉末状或液体状的涂料喷射到工件表面，形成均匀的涂层的一种设备。
包衣喷枪主要用于包覆药品、食品等颗粒物料，以提高颗粒物料的稳定性、保护性和可控释放性。
包衣喷枪可分为压力式包衣喷枪和气动喷枪，下面将详细介绍包衣喷枪的原理。
一、压力式包衣喷枪原理1. 压力式包衣喷枪的结构组成压力式包衣喷枪主要由喷嘴、压缩空气管道和液体涂料储罐组成。
液体涂料储罐用于储存包被用的涂料，通过管道输送到喷嘴，通过压缩空气的作用，将涂料均匀地喷射到物料表面。
首先将液体涂料装入储罐，通过管道输送至喷嘴。
然后利用压缩空气产生高压，使得涂料被喷出，形成细小而均匀的颗粒状粉末或水雾。
这些粉末或水雾被喷射到待包覆的物料表面上，形成一层均匀的包被层。
压力式包衣喷枪操作简单，涂层均匀，包覆效果好。
二、气动喷枪原理气动喷枪主要由气缸、喷嘴和控制系统等组成。
气缸负责产生气压，喷嘴用于将气压转换成动能，喷出颗粒状粉末或水雾，控制系统负责调节气压和喷射量。
2. 气动喷枪的工作原理气动喷枪通过控制系统控制气缸产生气压，将气压传送至喷嘴处。
当气压作用于喷嘴时，喷嘴内的喷孔被打开，气压将涂料从储罐中压出，并形成流速较快的颗粒状粉末或水雾。
这些颗粒状粉末或水雾被喷射到待包覆的物料表面上，形成一层均匀的包被层。
气动喷枪操作灵活，可调节气压和喷射量，适用于各种包被工艺。
包衣喷枪是一种重要的包被设备，通过高压气体或液体将涂料均匀喷射到物料表面，形成一层均匀的包被层。
压力式包衣喷枪和气动喷枪是目前较为常见的包衣喷枪，在不同的生产领域得到广泛应用。
对于包被工艺来说，包衣喷枪是一种高效、精准的包被方式，提高了生产效率，保证了产品质量，对于提高药品、食品等颗粒物料的稳定性和保护性具有重要意义。
希望通过包衣喷枪的原理介绍，使大家更加了解包衣喷枪的工作原理和应用范围，从而更好地利用这一技术手段，提高生产效率，降低生产成本，保证产品质量。
喷枪的结构与工作原理
喷枪分类有三种方法（涂料供给方式、用途、喷 涂气压和气下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！
喷枪的结构与工作原理
李本旗
.
1
喷枪的形状
.
2
喷枪的结构
.
3
喷枪的工作原理
.
4
喷枪的类型
根据涂料的供给方式分类
吸
重
力
力
式
式
.
压 力 式
5
喷枪的类型
根据喷枪的用途分类
底
面
漆
漆
喷
喷
枪
枪
.
小 修 补 喷 枪
9
喷枪的类型
根据气流气压分类
传 通常气压
统 0.35~0.5MPa,
高
正常为0.4MPa, 耗气量
0.07MPa的高流量低气压喷枪。
特点： 1）雾化气压低；
2）传递效率高，65%以上；
3）减少污染，改善环境；
4）维护工人健康；
5）提高产品质量，降低生产成本；
.
12
课后测评
.
13
课堂小结
喷枪的结构主要包括由空气帽、喷嘴、针阀、扳 机、气阀、调节钮和手柄。
喷枪的雾化包括三个阶段（喷嘴分散、辅助孔控 流分散、空气帽雾化）
气 380L/min,距
压 离18~23cm
喷
枪
.
高
流
雾化气压 0.07MPa,正
量 常为0.2MPa,
低 耗气量
气
430L/min,距 离13~17cm
压
喷
枪
低
流
雾化气压 0.12MPa,正
量 常为0.2MPa,
手动喷枪工作原理
手动喷枪工作原理
手动喷枪工作原理是通过手动操作喷枪上的扳机来控制喷涂工作。
当扳机被按下时，喷嘴中的压缩空气和喷涂物质会同时释放出来。
具体工作原理如下：
1. 喷涂物质供给：手动喷枪一般连接有压缩空气和涂料供给管道。
涂料通过供给管道进入喷嘴，并且通过压缩空气的推动，喷涂物质会被带入喷嘴内。
2. 压缩空气供给：压缩空气通过气源进入手动喷枪的空气管道中。
压缩空气会通过喷嘴上的空气控制阀门和涂料控制阀门进入喷嘴内。
3. 喷嘴结构：手动喷枪的喷嘴通常由喷口、喷嘴内腔、气雾化器等部分组成。
当压缩空气通过喷嘴内的气雾化器时，会产生高速气流，将涂料分散成雾状。
4. 喷枪操作：当操作人员按下喷枪上的扳机时，喷嘴内的涂料和压缩空气会同时释放出来。
喷涂物质会从喷嘴中以一定的压力和喷雾状况喷出。
总结起来，手动喷枪的工作原理是通过手动控制喷枪上的扳机来同时释放喷涂物质和压缩空气，实现涂料喷雾分散并喷出的过程。
喷枪的原理
喷枪的原理喷枪是一种常见的涂装工具，它通过喷射涂料或其他物质来实现表面涂装或喷涂的作用。
喷枪的原理主要包括喷嘴、压缩空气和涂料三个部分，下面将逐一介绍喷枪的工作原理。
首先，喷枪的喷嘴是实现喷涂的关键部件。
喷嘴内部有一个小孔，当涂料通过喷嘴时，涂料被压缩，然后通过小孔喷射出来。
喷嘴的大小和形状会影响喷涂的效果，不同的喷嘴可以实现不同的喷涂效果，如细雾喷涂、粗雾喷涂等。
其次，压缩空气是喷枪工作的动力来源。
在使用喷枪时，需要连接压缩空气源，通过压缩空气来将涂料喷射出来。
压缩空气的压力和流量会影响喷涂的效果，不同的涂料和喷涂要求需要不同的压缩空气参数。
最后，涂料的供给也是喷枪工作的重要部分。
涂料通过管道输送到喷枪内部，然后通过喷嘴喷射出来。
不同的涂料需要不同的供给系统，如重力供给、压力供给等，以确保涂料能够顺畅地喷射出来。
综上所述，喷枪的工作原理主要包括喷嘴、压缩空气和涂料三个部分。
喷嘴通过小孔喷射涂料，压缩空气提供动力，涂料供给系统确保涂料顺畅喷射。
这三个部分共同作用，实现了喷枪的涂装功能。
喷枪的原理虽然看似简单，但在实际应用中需要根据不同的涂装要求和涂料特性进行调整，以达到最佳的喷涂效果。
因此，了解喷枪的原理对于涂装工作者来说是非常重要的，只有深入理解喷枪的工作原理，才能更好地掌握涂装技术，提高工作效率和涂装质量。
总的来说，喷枪的原理是通过喷嘴、压缩空气和涂料三个部分共同作用来实现涂装的工作原理。
了解喷枪的工作原理有助于提高涂装技术水平，实现更高效、更精准的涂装效果。
希望本文对喷枪原理有所帮助，谢谢阅读。
喷枪
枪头组成：空气帽，涂料喷嘴，阀针
作用：将涂料雾化，并以圆形或椭圆 形喷涂至被涂物表面。
枪头结构示意图
空气帽
涂料喷嘴 针阀
1）空气帽
空气帽的作用：将涂料雾化，并形 成所要求的喷雾图形
A、空气帽结构示意图
侧面空气孔 涂料孔
辅助空气孔
中心空气孔
针阀
B、侧面空气孔的作用
2）涂料喷嘴
包括涂料通道和空气通道 涂料喷嘴易磨损，一般采用合金钢制作
涂装科培训教材
■喷枪篇
一、手动空气喷枪
（一）喷涂原理
用压缩空气从空气帽的中心孔喷出，在 喷嘴前端形成负压，使涂料从喷嘴中喷 出，并被高速压缩空气流微粒化，涂料 呈雾状飞向并附着在被喷物上，迅速集 聚成漆膜。
喷涂原理示意图
空气帽
涂料微粒 涂料喷嘴
负压区
（二）涂料供给方式
1 、上吸式 2、 重力式
2、旋杯式静电喷枪
静电涂装示意图
3、手动静电喷枪
日本ASAHI静电喷枪
三、密封胶喷枪
常用的密封胶喷枪有两种：
扳机式 手按式
密封胶喷枪（GRACO235-627）
密封胶喷枪（GRACO204-356）
四、PVC喷枪（WAGNER:G08）
喷涂距离不当对涂膜的影响
◆距离过近，漆膜厚，易产生流挂。
◆距离太远，易产生漆膜粗糙，涂料浪费大
距离太近
距离太远Βιβλιοθήκη .喷枪运行速度喷涂作业时，喷枪运行速度要适当，并保持恒 定。 喷枪的运行速度控制在60cm/s左右为佳。
喷枪运行不当对漆膜的影响
喷枪作弧状运行
喷枪运行时倾斜
喷枪的工作原理
喷枪的工作原理
喷枪是一种常见的工业工具，广泛应用于涂装、清洗、喷涂等领域。
它通过将液体或气体喷射到目标表面上，实现各种加工和处理操作。
喷枪的工作原理涉及到流体力学、气动学等多个领域的知识，下面我们将从喷枪的结构和工作原理两个方面来详细介绍。
首先，喷枪的结构通常包括喷嘴、喷嘴座、气帽、气帽座、喷枪杆、喷嘴调节器、喷嘴密封圈等部件。
其中，喷嘴是喷枪的核心部件，它通过喷孔将液体或气体喷射出去。
喷嘴座和气帽座则起到了固定和支撑的作用，喷枪杆用于手持操作，喷嘴调节器用于调节喷嘴的喷射角度和流量，喷嘴密封圈则起到了密封作用。
整个结构紧凑，操作方便，能够满足不同工作需求。
其次，喷枪的工作原理涉及到气体动力学和液体力学。
在使用过程中，通常会通过压缩空气或液体将液体或颗粒物质喷射到目标表面上。
当压缩空气或液体通过喷枪时，会产生高速气流，将液体或颗粒物质带到喷嘴处，然后通过喷孔喷射出去。
这样就实现了对目标表面的加工和处理。
喷枪的工作原理简单清晰，操作方便，适用于各种工作场景。
总的来说，喷枪是一种高效、灵活的工业工具，它的工作原理涉及到流体力学、气动学等多个领域的知识。
通过合理的结构设计和工作原理，喷枪能够实现对目标表面的精准加工和处理，广泛应用于涂装、清洗、喷涂等领域。
希望通过本文的介绍，能够对喷枪的工作原理有一个更加清晰的认识，为工程技术人员的工作提供一定的帮助。
概述喷枪的工作原理
概述喷枪的工作原理喷枪是一种常见的工具，用于涂漆、喷涂和清洁等工作。
它由手柄、喷嘴、液体储罐和空气压缩机等部分组成。
喷枪工作原理主要包括喷枪气动原理、液体供给原理和喷嘴原理。
喷枪气动原理是喷枪工作的核心原理。
当压缩空气经过喷枪空气流量调节阀调节后进入喷嘴，空气速度增加，形成高速气流。
同时，压缩空气还经过喷嘴的涡轮叶片喷口，产生旋转气流。
这两种气流相互作用，使喷嘴出口处的气流产生强烈的撞击，从而形成一个低气压区域。
在液体供给的作用下，液体会被吸引进入这个低气压区域，并细分成极小的颗粒，形成雾状喷射。
液体供给原理是指液体在喷枪内部的供给机制。
喷枪内部通常有一个液体储罐，液体由重力或压力进入储罐中，并通过喷嘴的液体通道供给至喷嘴前端。
在喷嘴的作用下，液体会被喷嘴产生的强烈气流吸引到喷射区域，形成细小的颗粒。
液体供给的稳定性和流量的控制是喷枪性能的重要因素。
喷嘴原理是指喷嘴结构和内部形状对喷枪喷射效果影响的原理。
喷枪的喷嘴通常有两个要素，即喷嘴内部形状和喷嘴直径大小。
喷嘴内部形状的设计决定液体通道的流速和方向，以适应不同液体的喷射要求。
喷嘴的直径大小决定了喷出液体的流速和颗粒大小，通常直径越小，流速越快，颗粒越细。
喷枪在实际应用中有很多不同的类型，如重力喷枪、压力喷枪和吸引式喷枪等。
它们的工作原理都基本相同，但细节上存在一些差异。
例如，重力喷枪依靠重力将液体供给至喷嘴，压力喷枪则通过液体储罐内的压力将液体送至喷嘴，而吸引式喷枪则通过负压将液体吸进喷嘴。
无论是哪种类型的喷枪，其工作原理都是基于喷枪气动原理、液体供给原理和喷嘴原理。
喷枪应用广泛，包括涂漆、喷涂、清洁、农药喷洒等领域。
在涂装领域，喷枪具有高效、均匀和节约涂料的特点，可大幅提高涂装效率。
在清洁领域，喷枪可利用高速气流将污垢和尘埃冲洗干净。
在农业领域，喷枪可用于喷洒农药和叶面肥料，以提高农作物的生长和产量。
总结起来，喷枪的工作原理是基于喷枪气动原理、液体供给原理和喷嘴原理的。
油漆喷枪原理
油漆喷枪原理
油漆喷枪是一种常见的涂装工具，它通过将压缩空气与液体油漆混合后喷射到
物体表面，实现快速、均匀的涂装效果。
油漆喷枪的工作原理主要包括喷嘴、压缩空气和液体油漆三个部分。
首先，喷嘴是油漆喷枪中最关键的部件之一。
当压缩空气通过喷嘴时，它会产
生负压，从而将液体油漆吸入喷嘴内。
在喷嘴的作用下，液体油漆会被分散成微小的颗粒，并与压缩空气混合，形成一个均匀的油漆喷雾。
其次，压缩空气是油漆喷枪中的动力来源。
当压缩空气通过喷嘴时，它会产生
高速气流，将液体油漆带出喷嘴，并形成均匀的喷雾。
压缩空气的压力和流量会直接影响到油漆喷枪的喷涂效果，因此需要根据具体的涂装需求来调节压缩空气的参数。
最后，液体油漆作为油漆喷枪的喷涂材料，需要通过喷嘴和压缩空气的作用，
将其喷射到物体表面。
液体油漆的粘度、稠度和颜料的分散性都会影响到喷涂效果，因此在使用油漆喷枪时，需要选择合适的油漆类型，并进行必要的稀释和调节。
总的来说，油漆喷枪通过喷嘴、压缩空气和液体油漆三个部分的协同作用，实
现了快速、均匀的涂装效果。
喷嘴将液体油漆分散成微小的颗粒，压缩空气将其带出并形成均匀的喷雾，最终将油漆喷涂到物体表面。
因此，在使用油漆喷枪时，需要对喷嘴、压缩空气和液体油漆进行合理的调节和控制，以实现最佳的涂装效果。
喷枪的工作原理2024
喷枪的工作原理引言概述：喷枪是一种广泛应用于工业领域的喷漆设备，它通过将涂料以喷雾的形式喷洒在物体表面上，实现涂装的目的。
喷枪的工作原理涉及压力产生、喷射和控制等多个关键环节，本文将详细介绍喷枪的工作原理，包括喷枪的组成、喷枪的喷射动力、喷枪的喷雾方式、喷枪的喷射控制以及喷枪的维护保养，旨在为读者深入了解和研究喷枪提供参考。
正文内容：一、喷枪的组成1. 喷头：喷头是喷枪的核心部件，负责将涂料转化为喷雾形式。
它通常由喷嘴和气体出口组成，喷嘴通过控制涂料的流量来调整喷雾的效果。
2. 喷嘴：喷嘴是喷枪中涂料流通的要道，它通过其特定形状和大小的孔径来控制涂料的喷射速度和雾化效果。
3. 涂料容器：喷枪的涂料容器通常分为重力式和压力式两种形式，前者通过涂料的自身重力供给喷枪，后者通过外部压力提供涂料。
4. 涂料供给系统：涂料供给系统包括涂料泵、气压源等，其功能是将涂料供给喷枪，并通过压力调整器控制涂料的流量和压力。
二、喷枪的喷射动力1. 压缩气体：压缩空气通常作为喷枪的喷射动力，通过高速喷射将涂料雾化，并形成均匀的喷雾颗粒。
压缩气体的压力和流量的调节对喷枪的喷射效果和涂装质量有着重要影响。
2. 涂料泵：涂料泵通常用于将涂料从容器中传输到喷枪，其工作原理包括正压传送系统和负压传送系统两种形式。
正压传送系统通过涂料泵的正压作用将涂料供给喷枪，负压传送系统则是通过负压的作用将涂料吸出并传输到喷枪。
三、喷枪的喷雾方式1. 压缩空气式：这种喷雾方式通过将压缩空气引入喷嘴，形成高速气流，将涂料雾化成微细颗粒并均匀喷射到物体表面。
该方式广泛应用于涂装、清洗等领域。
2. 空气涡轮喷雾式：该喷雾方式通过旋转的空气涡轮产生高速气流，使涂料雾化成微细颗粒，并通过压力调节器精确控制喷雾的密度和范围。
这种喷雾方式适用于细腻涂料的喷涂作业。
3. 高压喷雾式：该喷雾方式通过高压泵将涂料送入喷头，通过喷嘴的微小孔洞将涂料雾化成微细颗粒，并以高速喷射到物体表面。
洗车喷枪的结构原理
洗车喷枪的结构原理
洗车喷枪的结构原理如下：
1. 喷嘴：洗车喷枪的喷嘴通常由金属或塑料制成，具有小孔用于输出高压水流。
喷嘴的孔径和形状决定了喷射水流的类型（如喷雾、直射或扇形等）。
2. 手柄：洗车喷枪的手柄部分通常由塑料或金属制成，便于握持和控制喷枪的使用。
手柄内部通常连接有水流控制装置，可以通过手柄上的开关或调节阀来控制水流的流量和压力。
3. 连接管道：洗车喷枪通常与水源连接，通过连接管道将水源与喷嘴相连。
连接管道通常由耐压、抗腐蚀的材料制成，以确保水流通畅且不泄漏。
4. 手动泵：有些洗车喷枪上还会有手动泵装置。
手动泵通过手动操作产生高压，将水流推向喷嘴，增加了喷射水流的压力。
5. 触发开关：洗车喷枪通常设有一个触发开关，用于控制水流的开启和关闭。
当触发开关被按下时，喷枪开始供水，释放出高压水流；当触发开关被松开时，喷枪停止供水，水流停止。
通过控制喷嘴、水流压力和流量等要素，洗车喷枪能够产生高压水流，用于清洗车辆表面的污垢和灰尘，提供快速而有效的洗车效果。
喷枪的工作原理
喷枪的工作原理
喷枪是一种常用的涂装工具，可以将涂料、涂漆等材料喷洒到需要的面积上，以达到美化、防腐、防锈等作用。
那么，喷枪的工作原理是什么呢？
一、喷枪的构造
喷枪主要由喷嘴、阀门、气帽、喷嘴控制针、喷嘴调节螺钉、压力调节器等构成。
其中，喷嘴是喷枪的最关键部分，负责将材料通过流动压力喷在需要涂装的表面上。
喷嘴的孔径大小和形状不同，决定了涂装材料的分散与均匀程度。
阀门是喷枪的控制部分，能够控制后方流体或气流的压力大小，进而调节喷雾强度和粒子大小。
二、喷枪的工作原理
喷枪的工作原理是基于力学原理，涂装材料经过压力驱动后，喷射出来形成涂装层。
具体来说，喷枪的工作原理包括两个方面：
1.压缩空气驱动喷涂材料
首先，喷涂液体或颗粒材料通过管路输送至喷嘴，然后，通过气帽上的气室，喷枪的排气阀门和气帽之间通气，空气经阀门进入气帽内，同时附带着材料下方的负压，形成材料喷出
的气流。
当空气通过喷嘴，形成的高速气流和涂装材料形成的雾状颗粒混合后，便可实现涂装。
2.媒介物输入形成喷射流
喷枪的液体喷射过程中，喷枪的工作原理还包括液体的高压进入香蕉形射流管中，形成超高速喷射的形态，使涂装材料以高速度射入工件表面。
这种情况下，切割材料流的压缩与高速流动也是重要的影响因素。
三、优点和缺点
喷枪的工作原理可以实现精细的喷涂粘着效果，经济实用，使用前后清洗便捷。
与刷子和辊涂刷相比，更能实现更薄、更细的涂装层厚度，缔造出具有更高美观度的涂层。
其缺点在于，喷枪涂装时会产生喷雾，可能对周围环境和操作人员造成影响，在操作时需要注意防护。
