双壁钢围堰施工工法修订稿

合集下载

双壁钢围堰施工工艺工法(后附图片)

双壁钢围堰施工工艺工法(后附图片)

双壁钢围堰施工工艺1 前言1.1 工艺工法概况我国在20世纪70年代修建九江大桥时,首创双壁钢围堰的围堰形式,在简化施工工序、缩短工期方面有了新的突破。

目前双壁钢围堰已成为我国桥梁深水基础施工广泛采用的工艺之一。

1.2 工艺原理双壁钢围堰是一个带有刃脚的圆形双壁水密井筒钢结构,它既是钻孔桩施工的作业平台,又是承台施工的隔水结构。

与无底钢套箱相同都无底板系统,双壁钢围堰的侧面双层壁板结构,通过刃脚直接插入河床,并通过吸泥下沉至设计标高。

由于双壁钢围堰刚度大,可直接在其顶部铺设钻孔工作平台,待钻孔桩施工完成后,浇筑封底混凝土、围堰内抽水,在无水状态下施工承台混凝土。

2 工艺工法特点2.1 结构刚性大、能承受向内、向外的压力,能承受较大水压,施工安全可靠。

2.2 圆形双壁钢围堰对内支撑要求不高,吸泥、灌水下沉和清基,较为方便。

2.3 钻机平台可直接放置在钢围堰的顶部,适宜于大型旋转钻机。

3 适用范围适用于各种河床的河流、湖泊、水库的深水基础施工。

4 主要技术标准《铁路桥涵地基和基础设计规范》(TB 10002.5)《铁路桥涵工程施工质量验收标准》(TB 10415)《铁路桥涵施工规范》(TB 10203)《铁路桥涵设计基本规范》(TB 10002.1)《铁路桥涵工程施工安全技术规程》(TB 10303)《公路桥涵施工技术规范》(JTG/T F50)5 施工方法根据设计图纸在工厂中分块加工,按互换件和对号入座的办法制成块件,检查格后运至现场,分层按号进行组装焊接,待检查合格后浮拖至墩位处,通过灌水、节段拼接下沉着床,然后采取配重、吸泥下沉至设计标高。

围堰精确定位后对围堰内部采用吸泥机进行基底清理,在围堰上铺设钻孔桩施工平台,埋设护筒,灌注水下封底混凝土。

进行钻孔桩施工;围堰内抽水,进行承台混凝土施工。

6 工艺流程及操作要点6.1 施工工艺流程双壁钢围堰施工工艺流程见图1。

图1 双壁钢围堰施工工艺流程图6.2 操作要点6.2.1 双壁钢围堰设计1 水文地质技术参数的选择处于大江大河上的桥梁基础工程,墩位处往往水深流急,地质条件复杂,水流冲刷较深,施工难度会更大一些;目前在各类基础施工中多采用钢围堰作为承台施工的挡水结构,钢围堰施工具有易加工、速度快、周期短的特点。

双壁钢围堰水上拼装施工工法

双壁钢围堰水上拼装施工工法

双壁钢围堰水上拼装施工工法双壁钢围堰水上拼装施工工法一、前言双壁钢围堰水上拼装施工工法是一种钢结构施工工法,广泛应用于水下开挖、基坑支护、船坞建设、桥梁施工等工程项目。

该工法采用特殊技术手段,在保证施工质量的前提下,实现施工过程的高效、安全和低成本。

二、工法特点双壁钢围堰水上拼装施工工法具有以下几个特点:1. 高强度:双壁结构采用高强度钢材,能够承受较大的水压和土压力,保证工程的稳定性和安全性。

2. 拼装便捷:采用预制钢板进行现场拼装,加快施工进度,节约时间和人力成本。

3. 环保节能:双壁钢围堰采用可回收利用的材料,减少对环境的影响,同时具有较长的使用寿命。

4. 灵活多样:根据不同的施工需要,可以设计和制造不同规格和形式的双壁钢围堰,适应不同的工程项目。

三、适应范围双壁钢围堰水上拼装施工工法适用于水下开挖、基坑支护、船坞建设、桥梁施工等需要临时性围堰的项目。

尤其在河道、湖泊、海洋等水域环境下的施工,该工法具有独特的优势。

四、工艺原理双壁钢围堰施工工法的核心原理是通过拼装而成的双壁结构形成一个封闭的工作空间,在保持水下工作区域干燥的同时,可以有效控制水压和土压力。

具体的工艺原理是在施工现场进行拼装,将预制好的钢板组合成双壁结构,通过密封接头和密封螺栓进行连接,形成一个稳固且耐水压的围堰。

在拼装完成后,通过泵车将水泵出,让施工区域保持干燥状态,进行后续工程施工。

五、施工工艺 1. 施工准备:准备所需的材料和机具设备,确定施工区域,测量并标记施工平面,清理施工区域,确保施工区域无障碍。

2. 钢板拼装:按照设计要求,将预制好的钢板进行组合拼装,并通过密封接头和密封螺栓进行连接,保证双壁结构的密封性和稳固性。

3. 围堰下沉:通过沉箱将钢围堰逐渐下沉到设计位置,通过控制水压和土压力,确保双壁结构的稳定性和密封性。

4. 水泵出:在双壁围堰构筑完毕后,通过泵车将水泵出施工区域,使其保持干燥状态。

5. 施工进度:在围堰施工完成后,进行后续工程的施工,如水下开挖、基坑支护、船坞建设等。

双壁钢围堰施工工法

双壁钢围堰施工工法

胶结密实圆砾土层双壁钢围堰施工工法一、前言近几十年来我国公路和铁路桥梁深水基础施工均大规模的采用双壁钢围堰作为临时挡水结构,但双壁钢围堰需穿过胶结密实圆砾土层的并不多见,而且在较短时间内双壁钢围堰需下沉到位也是需要研究的课题。

京沪高速铁路跨秦淮新河特大桥桥群水中基础8个,承台直径17.4m,承台位于河床下5m,承台底大多处于承载力为400kPa胶结密实的粗圆砾土中。

经过方案比选和现场试验(试打钢板桩),采用双壁钢围堰作为8个水中墩施工的临时挡水结构,在实施过程中,成功解决了双壁钢围堰在400kPa的胶结密实粗圆砾土顺利下沉及围堰空间被群桩分隔的不利情况下封底一次成功的施工技术难题,经实践总结形成本工法。

二、工法特点1、双壁钢围堰需穿过胶结密实圆砾土层到达设计位置;2、在围堰空间被群桩分隔的不利情况封底一次成功;3、施工速度快,双壁钢围堰从拼装、下沉到封底结束,平均施工时间不到两个月;4、模块化制作,吊装、运输方便,操作简单。

三、适用范围适用于铁路、公路、港口、码头等水深流急覆盖层厚,尤其是胶结密实的圆砾土等复杂地质条件的深水基础施工或工期要求紧张,在粘土层中的双壁钢围堰施工。

四、工艺原理双壁钢围堰在胶结密实的圆砾土中下沉难度很大,且常规的吸泥法对于砂、砂夹卵石等非粘性土或胶结性能较差的土效果明显,而对于粘性土或胶结性能较差的土效果不明显,本工程围堰施工处地质主要为粘性土和圆砾土,施工中紧紧抓住围堰下沉的本质就是减少围堰壁与土体的摩阻力,使围堰能依靠自重(或所加配重)下沉到达设计位置,据此理念,在双壁钢围堰下沉中采用以长臂挖掘机开挖和油压伸缩臂挖机取土为主,吸泥、射水、舱内配重等多种方式并用为辅的综合施工方法。

双壁钢围堰空间被群桩分隔后,封底混凝土灌注时势必影响混凝土的流动,且封底混凝土灌注时为水下灌注,须保证抽水后封底混凝土经受基底压力的考验,采用水下自密实混凝土作为封底首选混凝土,且为保证封底一次成功,混凝土性能还满足不扩散混凝土的性能要求。

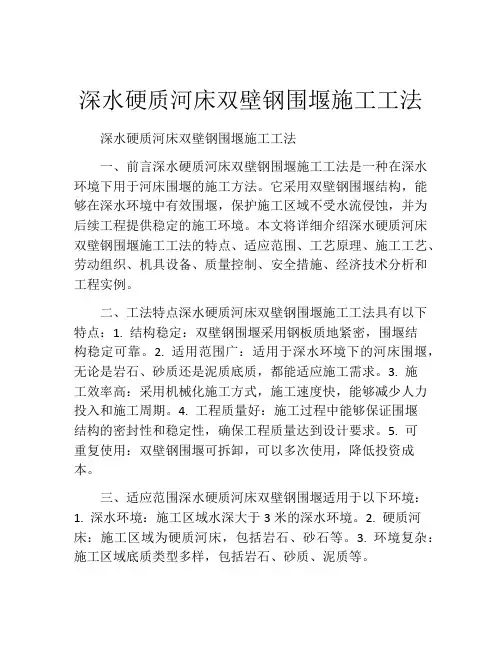

深水硬质河床双壁钢围堰施工工法(2)

深水硬质河床双壁钢围堰施工工法(2)

深水硬质河床双壁钢围堰施工工法深水硬质河床双壁钢围堰施工工法一、前言深水硬质河床双壁钢围堰施工工法是一种在深水环境下用于河床围堰的施工方法。

它采用双壁钢围堰结构,能够在深水环境中有效围堰,保护施工区域不受水流侵蚀,并为后续工程提供稳定的施工环境。

本文将详细介绍深水硬质河床双壁钢围堰施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点深水硬质河床双壁钢围堰施工工法具有以下特点:1. 结构稳定:双壁钢围堰采用钢板质地紧密,围堰结构稳定可靠。

2. 适用范围广:适用于深水环境下的河床围堰,无论是岩石、砂质还是泥质底质,都能适应施工需求。

3. 施工效率高:采用机械化施工方式,施工速度快,能够减少人力投入和施工周期。

4. 工程质量好:施工过程中能够保证围堰结构的密封性和稳定性,确保工程质量达到设计要求。

5. 可重复使用:双壁钢围堰可拆卸,可以多次使用,降低投资成本。

三、适应范围深水硬质河床双壁钢围堰适用于以下环境:1. 深水环境:施工区域水深大于3米的深水环境。

2. 硬质河床:施工区域为硬质河床,包括岩石、砂石等。

3. 环境复杂:施工区域底质类型多样,包括岩石、砂质、泥质等。

四、工艺原理深水硬质河床双壁钢围堰施工工法的工艺原理是通过双壁钢板围堰结构来抵抗水流冲刷和水压,保护施工区域。

其主要包括以下技术措施:1. 双壁钢围堰结构:由内壁板和外壁板组成,通过板与板之间的连接和密封措施,形成一个封闭的施工空间。

2. 超声波测深:利用超声波技术进行水深测量,确保围堰结构垂直和施工深度准确。

3. 土石方开挖:采用挖掘机等机械设备进行土石方的开挖和清理,确保围堰施工区域平整。

4. 双壁钢板安装:将双壁钢板逐层安装在施工区域中,通过拼接,密封和固定,形成一个稳定的围堰结构。

五、施工工艺深水硬质河床双壁钢围堰施工工艺包括以下阶段:1. 水下测量:利用超声波技术进行水深测量,确定测区位置和水深。

双壁钢围堰施工方案

双壁钢围堰施工方案

(此文档为Word格式,下载后可以任意编辑修改!)(文件备案编号:)施工方案工程名称:编制单位:编制人:审核人:批准人:编制日期:年月日株洲桥双壁钢围堰施工方案一、工程概况株洲西湘江特大桥地处湖南省株洲市,湘江是湖南省最大的河流,全长856km,流域面积94660km.总落差198m,平均坡降0.134‰,湘江流域居亚热带季风湿润气候,年平均气温17℃~18℃,终年不冻,年平均降雨量1300~1500mm,大部分集中在4~9月,暴雨以5~6月最多,湘江迳流以雨水补给为主,迳流变化与降水量密切相关,年际间变化较大,年内分配不均。

本桥由北向南的孔跨布置为:2-24m+3-32m简支箱梁+(60+5x100+60)m连续梁+30-32m简支箱梁中心里程:DK1606+737.75 桥全长:L=1763.86m。

本桥设计为双线,线间距5m。

6号~11号主墩墩采用14Ф2.0m桩基,其中7号~8号主墩为深水基础施工,拟采用双壁钢围堰施工,本桥所有桩基础均按柱桩设计。

7号墩与8号墩河床标高21m~23m,河床覆盖层浅,厚度1~1.5m。

承台尺寸分别为Φ19.4m和Φ21.1m圆形承台,高4.5m。

地形地貌:本桥位为一宽阔顺直的河谷地形,湘江自东向西流经桥位,谷底宽度(常年水位时江面宽度)约770m,两岸河堤间距约为900m。

主桥部位的河床面北低南高,其南侧为低漫滩,宽度约为50m,滩面向河床中心倾斜,地面标高为29.00~38.00m;北侧(距离北岸河堤约200m)为河床中心,谷底堆积物很薄,河床面标高为21.00~29.00m。

地质特征:河床部位表层为第四系全新统冲积层(Q4al),下伏基岩主要是泥盆系石英砾岩、灰岩与页岩以及白垩系泥质砂岩与砾岩;北岸丘坡表层为第四系全新统坡积层粉质黏土,下伏基岩为元古界板岩,山坡边缘有基岩裸露;南岸Ⅰ级阶地为第四系全新统(Q4al)冲积层,下伏基岩为白垩系泥质砂岩;Ⅱ级阶地为第四系中更新统(Q2al)粉质黏土与圆砾土,下伏基岩为白垩系泥质砂岩。

水中双壁钢围堰施工技术

水中双壁钢围堰施工技术

水中双壁钢围堰施工技术摘要:护筒在钻孔桩中,起着保护孔口的作用,对于顺利成孔有重要意义。

大直径桩护筒要求较高的强度和高度,一般护筒满足不了要求,五里亭大桥水中大直径桩采用了双壁钢围堰代替护筒,取得了成功。

本文结合大桥施工情况,论述了大型双壁钢围堰水中施工技术。

关键词:水中,钢围堰,施工技术一、工程简介韶关市五里亭大桥,全长505m,主桥长190M,桥面宽33m,跨径组合35M+120M+35M,横跨武江。

支承120m主跨的主墩7号和8号墩位于水中,分别靠近东岸和西岸。

主墩为单排双墩,采用大直径无承台墩身,基础为φ3.5m/φ3.0m大直径变截面桩,桩顶标高51.00m,护筒设计为直径4m的钢护筒。

武江通航标准为六级航道,水流缓慢。

正常施工水位为53.086m,河床标高47.9m。

7号主墩位于主航道,距东岸30多米。

河床覆盖层为河卵石,覆盖层下为基岩。

覆盖层厚4.1m。

二、施工方案选择主墩钻孔桩设计采用反循环钻机施工,须建立承载力较大的施工平台,且7号主墩处水较深,又位于主航道,不能围堰筑岛。

钢护筒的直径较大,强度、刚度不能满足要求。

综合比较后,选择钢管桩栈桥作为固定平台,钢护筒变更为双壁钢围堰,围堰采用自制空气吸泥机不排水开挖下沉。

三、施工技术控制1、施工平台结合地质情况考虑,钢管桩栈桥采用振动锤施工。

钢管桩采用直径60cm壁厚8mm的钢管,顺桥向跨距6m一排钢管桩,每排2根,采用两根16号槽钢斜撑交叉连接,每跨前后2根钢管用单根16号槽钢横撑水平连接,使全部钢管桩连接成一个整体。

每排钢管桩顶用40号工字钢连接,顺桥向净间距50cm铺7根40号工字钢,其上铺以10mm钢板作为桥面。

2、双壁钢围堰加工制作考虑双壁钢围堰可能的施工偏差,围堰内径扩大到5.2m,外径为6.5m,壁腔宽0.65m,设计围堰高11.6m,重32t。

内外壁用10mm钢板,采用75号角钢作水平横撑连接。

壁腔内每2m高用8号槽钢做加强箍一道。

双壁钢围堰升降平台施工工法

双壁钢围堰升降平台施工工法

双壁钢围堰升降平台施工工法1 前言双壁钢围堰于桥梁深水基础施工中应用较为广泛,但传统的滑道下水方式中普遍存在需要施工场地大、场地需硬化及使用大型牵引设备等问题。

中铁十七局集团第六工程有限公司结合在建工程特点,河岸边施工场地小,施工水位较深等问题进行技术攻关,提出了采用钢管桩作为立柱基础,贝雷梁拼装作为平台,精轧钢和千斤顶作为升降动力,形成水上加工平台升降下放围堰的施工工法。

施工水域内搭设水上升降平台进行双壁钢围堰的首节拼装及下水,取代了传统的岸边滑道下水方式,无需使用岸边的施工场地,可实现围堰逐个下放。

施工过程中操作简便,不需要大型的牵引设备,下水过程平稳有序,提高了双壁钢围堰的拼装质量及着床进度,施工质量好。

得到了业主和监理的一致好评。

2 特点2.0.1 操作简单。

采用24根φ529mm钢管搭设立柱支撑,由贝雷梁拼装上部平台,整个升降平台搭设简单,施工难度低。

通过精轧钢配合千斤顶进行双壁钢围堰的下水,只需进行千斤顶的同步下放,操作简单易行。

2.0.2 设备、材料投入少。

相较于传统的滑道下水方式,采用升降平台下水方式,无需大型的牵引设备,使用的贝雷梁及钢管桩可重复利用,使用设备少,消耗材料少。

2.0.3 工期可控。

升降平台打设简便,施工材料周转方便,同个升降平台上可进行多个钢围堰的逐个下放,当工期较紧时,可搭设多个升降平台同步施工,工期可控。

3 适用范围3.0.1 此工法适用于深水的双壁钢围堰施工,尤其适用于岸边水位较深且较少施工场地的项目施工。

4 工艺原理升降平台采用24根φ529mm的钢管桩组成立柱支撑,每处立柱支撑共有4根钢管桩,形成正方形构造,钢管桩上部采用工字钢进行加固处理,并在顶部搭设千斤顶放置平台;双壁钢围堰的拼装平台由3m*1.5m的贝雷片拼装成贝雷梁组成,贝雷梁上铺设花纹板形成作业平台,贝雷梁伸入立柱支撑内,与升降装置的精轧钢相连接;位于升降平台四角处的采用两根φ32mm的精轧钢,中间处的采用4根φ32mm的精轧钢,合计16根精轧钢配合千斤顶形成整个升降平台的升降装置,通过千斤顶的顶推进行升降平台的上升与下放,配备有限位装置,避免升降过程中出现问题。

双壁钢围堰施工方案

双壁钢围堰施工方案

***铁路***特大桥双壁钢围堰施工方案编制:复核:审核:批准:中铁***局集团***铁路项目部二O一O年十月目录一、工程概况 (4)1、桥型和结构 (4)2、水文资料 (4)3、气象资料 (5)4、通航资料 (6)5、工程地质 (6)二、大临设施 (6)1、栈桥、码头 (6)2、施工用电 (6)3、航道维护 (7)三、围堰施工方案 (7)四、双壁钢围堰施工方法 (7)1)双壁钢围堰构造 (7)2)双壁钢围堰加工制作及运输 (9)3)墩位平台上钢围堰的组拼及下放水 (9)1、底节围堰组拼完成后下放入水作业,做法如下: (10)2、钢围堰的接高 (10)3、钢围堰的下沉和着床稳定 (11)4、钢围堰的竖向定向: (11)4)围堰内清基 (12)5)围堰内水下混凝土封底 (12)五、双壁钢围堰劳力组织: (12)六、双壁钢围堰机械设备配置及材料 (13)50T (13)200T (13)七、双壁钢围堰质量标准 (14)八、钢围堰施工进度 (15)九、安全保证措施 (15)一)组织机构 (15)二)安全目标 (15)三)安全保证措施 (16)四)教育与培训: (16)五)现场管理: (16)六)安全用电: (17)七)防火、防爆: (17)八)高空作业: (17)九)吊装作业: (18)十)应急预案及措施 (18)1、当发生水上作业点施工人员和船员落水时 (18)2、当施工船舶发生船舶碰撞时 (19)3、当船舶发生搁浅时 (19)4、船舶在施工或航行中因遇险失控 (19)5、当船舶发生火灾时 (20)6、船舶对外溢油造成污染 (20)十、双壁钢围堰各部分设计与计算 (20)双壁钢围堰各部分设计与计算 (21)围堰下沉系数计算 (29)钢围堰由砼封底的抗浮力计算 (30)***特大桥39#~44#深水桥墩基础双壁钢围堰施工方案一、工程概况1、桥型和结构***特大桥起讫里程为DK138+34.4~DK140+217.59,全长2183.19m,中心里程为DK139+125.995,孔跨为40-32m简支箱梁+(70+3×120+70)m连续箱梁+11-32m简支箱梁,为双线特大桥。

6、双壁钢围堰施工工艺工法全解

6、双壁钢围堰施工工艺工法全解

6、双壁钢围堰施工工艺工法全解前言双壁钢围堰是一种新型的、高效的深基坑支护工法。

它能够有效地保证基坑的稳定性,同时还能使施工效率得到提升,缩短工期。

本文将介绍双壁钢围堰的施工工艺和技术要点,有助于工程师和施工人员更好地掌握这种支护工法的实际应用。

工法介绍双壁钢围堰是由内壁和外壁组成的,内壁和外壁之间填充混凝土,形成一个整体稳定的支护结构,保证基坑不塌方,并且不会影响周边建筑物和设施的安全。

施工步骤大致的施工步骤如下:第一步:测量和布线在施工前,需要对基坑进行测量。

根据测量结果,确定钢板的尺寸和长度等参数,以便后面的制作和安装工作。

第二步:钢板制作和加固钢板需要制作成合适的尺寸,然后根据不同地质条件,进行必要的加固处理,以保证钢板的承载能力和稳定性。

第三步:基坑开挖在进行基坑开挖时,需要依据预先制定的开挖方案进行施工。

开挖前,要对周边建筑物和设施进行保护,避免因振动而产生的损失。

第四步:钢板安装在基坑开挖到一定深度后,需要进行钢板的安装。

安装前需打造安装平台,按照预先制定的位置和方位要求,进行精确的定位和布置。

钢板需要进行垂直度和平面度的检查和调整,以确保其与设计要求相符合。

第五步:钢板之间混凝土灌注钢板之间需要进行混凝土灌注,灌注时要求混凝土的质量满足相关要求,确保构造的压实度和强度达到预期的设计目标。

第六步:内商道、卫生间和管线施工在混凝土灌注完成后,需要对基坑内的卫生间、内商道和管线进行施工,其中内商道和卫生间的施工需要保证施工质量和安全性。

第七步:基坑回填和总体验收在所有施工结束后,需要进行基坑的回填。

回填前需要进行严格的检查,如检查排水、地下水位、稳定岩层厚度等相关因素。

总体验收需要包括基坑和支护结构的各项指标和参数的检查和评估。

验收合格后,可以进行后续工序的施工。

注意事项•属于土方开挖支护结构,必须从稳定开始,先按一定的坡度进行开挖,确保基坑墙面无塌方现象。

•在施工过程中要严格按照设计和规范要求进行施工。

特大桥双壁钢围堰施工方案

特大桥双壁钢围堰施工方案

特大桥双壁钢围堰施工方案1. 引言特大桥是指桥梁主跨长度大于1公里的桥梁,由于其巨大的跨度和复杂的施工环境,施工过程中需要采取一系列的措施来确保施工安全和工程质量。

其中,双壁钢围堰是特大桥施工中常用的一种技术手段,本文将详细介绍特大桥双壁钢围堰的施工方案。

2. 双壁钢围堰施工原理双壁钢围堰是指在河流或其他水体中,采用两道钢板之间的间隙封闭围住施工区域,从而实现施工区域的干作业环境。

其施工原理如下:1.首先,在施工区域两侧挖掘出合适的基坑,并搭设临时支撑结构,以保证施工区域的稳定。

2.接着,在两侧基坑的墙面上分别安装钢板,并通过螺栓将其连接在一起,形成双壁钢围堰。

3.在钢板之间注入水泥浆或聚合物材料,使其与钢板紧密结合,形成可靠的堤坝结构。

4.再通过泵站将施工区域内的水泵出,保持施工区域的干燥状态。

5.最后,进行桥梁的基础施工或其他工程施工。

3. 双壁钢围堰施工步骤特大桥双壁钢围堰施工的步骤如下:3.1 确定施工区域首先,根据特大桥的设计要求和实际施工情况,确定双壁钢围堰的施工区域。

施工区域应尽可能靠近桥梁主跨,以减小施工影响范围。

3.2 进行基坑开挖根据施工区域的大小和形状,进行基坑的开挖工作。

开挖过程中应注意保持基坑的稳定,采取相应的支护措施。

3.3 安装钢板在基坑两侧的墙面上安装钢板,并通过螺栓将其连接在一起。

钢板的选择应符合设计要求,具有足够的强度和刚度。

3.4 浇筑固化材料在钢板之间注入水泥浆或聚合物材料,使其与钢板紧密结合。

固化材料的选择应根据施工环境和材料性能做出合理的决策。

3.5 泵站排水借助泵站将施工区域内的水泵出,保持施工区域的干燥状态。

同时,应有相应的泵站运维计划,及时排除故障,保证正常运行。

3.6 进行桥梁基础施工在双壁钢围堰施工完成后,可以对桥梁基础进行施工。

根据设计要求进行桩基或其他基础工程的施工。

4. 施工注意事项在特大桥双壁钢围堰施工过程中,需要注意以下几个方面:1.施工安全:特大桥施工环境复杂,施工过程中要严格遵守安全操作规程,采取相应的安全防护措施,确保施工人员的人身安全。

双壁钢围堰施工工艺(整理版)文档

双壁钢围堰施工工艺(整理版)文档

双壁钢围堰施工工艺复核:中铁三局武广客运专线项目经理部2006年3月6日双壁钢围堰施工工艺1、适用范围适用于武广客运专线第Ⅳ标段(XXTJⅣ)第六单元深水基础工程项目中的基础施工。

2、施工准备2.1 双壁钢围堰应进行专门设计,围堰的尺寸、强度、钢度及结构稳定性、锚碇方法等应满足设计及施工要求;2.2 双壁钢围堰宜分节、分块在工厂制造,块件大小可按制造设备、运输条件、工地安装起吊及移运能力决定。

2.3出厂前,应按设计检查复核块件结构尺寸,应采用适当方法对块件焊接质量进行检验,必要时应做水压试验,发现焊缝渗漏处应将焊缝铲除烘干重焊。

3、施工工艺钢围堰是基础施工的挡水结构,又是施工主要机具设备和人员的工作平台的承重结构。

钢围堰采用双壁自浮式结构。

根据水深分节拼装,每节高度5m左右。

为了满足起吊设备的要求,每节钢围堰在平面上等分成十二块,每块之间用互不连通的隔舱分开,以使围堰在下沉、灌水、分舱灌注混凝土时保持稳定。

内外壁之间以刚性支撑连结。

见“双壁钢围堰构造图”。

钢围堰块件预制采用立式靠模。

立式靠模由两部分组成,一侧为固定模(外圆模),另一侧为活动模(内圆模),工作时移动活动模,用对拉葫芦合模。

在整个预制,起吊,运输,安装过程中不转体,减少了边角处的变形,并且块件尺寸精度高,易于质量控制,见“立式靠模图”。

I—I立式靠模图为了提前和缩短制作时间,钢围堰的制作在工厂进行,检查合格后用船运至现场起吊安装。

钢围堰的制作采用三套立式靠模,组成流水施工。

其工艺流程:见“钢围堰制作施工工艺流程框图”。

底节钢围堰拼装是在拼装船上进行。

拼装船由三艘200t铁驳相互牢固连接组成,连接强度以在可能达到的荷载条件下能保持其基准面不致变动为准。

平台表面精确找平,确保钢围堰拼装精度。

拼装船与导向船在岸边相互连接,底节钢围堰拼装和导向船联结梁拼装同时进行。

底节钢围堰组拼时,先在拼装船上准确画出各单元体轮廓位置,然后沿周边逐件拼装,操作时要边拼装边调整,待全部点焊成型后,方可全面焊接。

双壁钢围堰专项施工方案26

双壁钢围堰专项施工方案26

双壁钢围堰专项施工方案一、方案概述本项目施工主要采用双壁钢围堰及单壁钢围堰施工方法,根据施工水位及加固墩情况,围堰总高度设计为15.5m,围堰高度方向分为2节,底节高10.5m,采用浮运方式运输至墩位。

顶节高5.0m,采用现场接高方式。

双壁钢围堰主要施工工序为:工厂进行围堰板块加工制造一一围堰板块运至施工现场指定位置进行板块组拼一一围堰水密试验等工序检验一一双壁围堰底节下水、浮运至墩位定位一一双壁围堰对接、下沉一一双壁围堰顶节接高——双壁围堰吸泥下沉一一桩基加固。

二、施工步骤步骤一:1、双壁钢围堰底节板块工厂制作并陆路运输至施工现场;2、双壁钢围堰底节板块在临时码头焊接组拼;3、底节围堰水密实验。

步骤二:1、墩位处安装导向平台;2、浮吊、拖轮及临时靠梆铁驳定位。

步骤三:1、上游侧底节U形双壁钢围堰起吊下河,调节围堰平衡并与铁驳临时固定;2、将上游侧底节U形双壁钢围堰通过2#-3#墩之间浮运至墩位,并与桥墩临时固定。

步骤四:1、下游侧底节U形双壁钢围堰下河,与铁驳临时固定;2、将下游侧U形双壁钢围堰通过2#-3#墩之间浮运至墩位,并与桥墩临时固定;3、上下游U形围堰合拢对接。

步骤五:1、撤走浮吊、拖轮及铁驳;2、底节双壁钢围堰加水下沉,下沉至距水面1.5m高后停止加水;3、接高顶节围堰。

步骤六:1、双壁钢围堰整体下沉至设计标高;2、围堰封底、抽水;3、承台加固维修。

三、施工方案1双壁钢围堰结构设计双壁钢围堰平面尺寸为36.8m(长)X24.8πι(宽)*15.5川(高),高度方向分上下两节,底节高10.5m,顶节5.0πι.钢围堰总重约410t,其中底节重约300t,顶节重约I1Ot。

围堰板块在武船钢结构厂制造,板块加工完成后通过水路运输至白沙洲大桥项目部附近码头进行板块拼装。

双壁钢围堰底节(10.5m高)板块拼装成两个U形后,单独吊装下河并在桥位上游进行临时停靠,利用拖轮组分别浮拖至加固墩位处就位合拢、下沉。

某大桥双壁钢围堰施工方案

某大桥双壁钢围堰施工方案

某大桥合同段水中墩施工方案(双壁钢接混凝土围堰)编制:审核:审批:、某大桥合同段项目经理部2011 年4月某大桥水中墩(双壁钢接混凝土围堰)施工方案一、工程概况某大桥C3合同段道路起点桩号K5+605,终点桩号K7+025,总长1420m;BRT桥起点桩号BK5+605,终点桩号BK6+974.722,总长1369.722m。

海中北通航孔桥的主桥和引桥的56#--72#墩位于海堤以内。

56#、60#、61#、62#、63#和64#墩为北主桥过渡墩和引桥深水中墩,承台分别为870cm×820cm×280cm、810cm×810cm×280cm和910cm×810cm×280cm,每个承台下设4根Φ1.8m桩基,承台顶标高+0.5m、底标高-2.3m,海床标高分别为-1.109m、-0.745m、-0.7m,-0.5m,-0.475m,-0.325m。

过渡墩和引桥深水中墩处于深海中,双壁钢接混凝土围堰施工范围主要是淤泥层和砂混淤泥层地质。

潮汐:厦门海域为正规半日潮,历年来最高潮位 4.52m,一般高潮位3.5m,最低潮位-3.30m,平均高潮位2.47m,平均低潮位-1.41m,平均潮差3.98m,最大潮差6.92m,平均海平面0.35m(黄海高程)。

二、水中墩总体施工方案选择业主前期已经提供了施工栈桥及施工平台,桩基施工充分利用施工平台,根据56#、60#~63#墩处的水文和地质特征,以及承台尺寸长边和短边基本相等的条件,另外依据下部结构的总体工期安排,结合我单位施工技术水平和现有设备、人员情况,桩基施工完成后拟采用双壁钢接混凝土围堰进行低桩承台施工。

三、双壁钢接混凝土围堰施工方案主桥过渡墩和引桥深水中墩承台采用双壁钢接混凝土围堰,双壁钢部分经岸边加工厂分块分节预制完成,平板车托运至墩位处钢平台上组合拼装,充分利用钢平台,两台50吨履带吊吊装就位,抓斗抓土下沉,顶部混凝土接高,然后再下沉,最后围堰顶高程为+5米。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

双壁钢围堰施工工法 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-胶结密实圆砾土层双壁钢围堰施工工法一、前言近几十年来我国公路和铁路桥梁深水基础施工均大规模的采用双壁钢围堰作为临时挡水结构,但双壁钢围堰需穿过胶结密实圆砾土层的并不多见,而且在较短时间内双壁钢围堰需下沉到位也是需要研究的课题。

京沪高速铁路跨秦淮新河特大桥桥群水中基础8个,承台直径17.4m,承台位于河床下5m,承台底大多处于承载力为400kPa胶结密实的粗圆砾土中。

经过方案比选和现场试验(试打钢板桩),采用双壁钢围堰作为8个水中墩施工的临时挡水结构,在实施过程中,成功解决了双壁钢围堰在400kPa的胶结密实粗圆砾土顺利下沉及围堰空间被群桩分隔的不利情况下封底一次成功的施工技术难题,经实践总结形成本工法。

二、工法特点1、双壁钢围堰需穿过胶结密实圆砾土层到达设计位置;2、在围堰空间被群桩分隔的不利情况封底一次成功;3、施工速度快,双壁钢围堰从拼装、下沉到封底结束,平均施工时间不到两个月;4、模块化制作,吊装、运输方便,操作简单。

三、适用范围适用于铁路、公路、港口、码头等水深流急覆盖层厚,尤其是胶结密实的圆砾土等复杂地质条件的深水基础施工或工期要求紧张,在粘土层中的双壁钢围堰施工。

四、工艺原理双壁钢围堰在胶结密实的圆砾土中下沉难度很大,且常规的吸泥法对于砂、砂夹卵石等非粘性土或胶结性能较差的土效果明显,而对于粘性土或胶结性能较差的土效果不明显,本工程围堰施工处地质主要为粘性土和圆砾土,施工中紧紧抓住围堰下沉的本质就是减少围堰壁与土体的摩阻力,使围堰能依靠自重(或所加配重)下沉到达设计位置,据此理念,在双壁钢围堰下沉中采用以长臂挖掘机开挖和油压伸缩臂挖机取土为主,吸泥、射水、舱内配重等多种方式并用为辅的综合施工方法。

双壁钢围堰空间被群桩分隔后,封底混凝土灌注时势必影响混凝土的流动,且封底混凝土灌注时为水下灌注,须保证抽水后封底混凝土经受基底压力的考验,采用水下自密实混凝土作为封底首选混凝土,且为保证封底一次成功,混凝土性能还满足不扩散混凝土的性能要求。

封底前根据现场实际情况并结合封底混凝土的扩散半径进行布导管置,封底混凝土浇筑时按先低处后高处,先周边后中间的顺序进行水下封底砼浇注。

五、工艺流程及操作要点(一)工艺流程(见下图:双壁钢围堰施工流程图)图1 双壁钢围堰施工流程图(二)操作要点1.围堰制作钢围堰采用胎具分块制作,分节原位拼装下沉。

加工时钢模板应光面朝外,以减少下沉时的摩擦力,钢料数量应视地质、水纹情况灵活增减,围堰底部加设刃脚。

制作工艺必须保证其设计尺寸及焊缝质量,满足挡水结构的要求。

2.河床找平待钻孔桩施工平台拆除后,采用液压式长臂挖掘机先对对围堰范围内的河床进行清淤和找平。

3.围堰拼装钢围堰拼装平台利用现有的钻孔桩与平台栈桥、平台的钢管桩基础,在钢管桩与钢护筒上焊接传力三角牛腿,三角牛腿上采用工字钢作为受力纵梁,工字钢与牛腿之间焊接相连。

在搭设的临时平台上(见图2),精确定出围堰刃脚圆周线,用来控制围堰拼装时的圆顺度和垂直度。

利用履带吊把每块钢围堰吊装至指定位置,钢围堰拼装按对称原则进行,采用手拉葫芦牵引校正,使壁板块件之间的误差累计降至最低。

拼装施工过程中,采用全站仪进行实时监测,最后逐块对称合龙,完成首节围堰的拼装。

首节双壁钢围堰全部拼装完成后,再进行钢围堰块与块之间的焊接,焊接时先焊面板间的竖向焊缝,再焊环向焊缝。

图2 钢围堰拼装临时平台平面图4.围堰下沉首节钢围堰在下放前应先进行试吊,检查吊点、钢围堰壁板、吊绳及滑轮组有无故障。

确保无故障的情况下将围堰落于临时平台之上,然后用砼灌注刃脚,以增大刃脚下沉过程中的刚度和强度。

围堰下沉的步骤如下:(1)双壁钢围堰吊放系统及导向装置安装首节钢围堰拼装完成后,设置双壁钢围堰吊放系统。

钢围堰吊放系统利用钻孔灌注桩护筒作受力支柱,利用贝雷片作传力梁和找平高差的主要构件。

首先将钢护筒找平,确保贝雷片经过的钢护筒顶面处于同一水平面上,然后在找平的钢护筒上用安装工字钢纵梁,在工字钢纵梁上安装纵、横向贝雷片,贝雷片与工字钢之间、贝雷片与贝雷片之间均采用自制的U型螺栓固定,再在顶层贝雷片顶安装卷扬机传力纵梁,最后安装卷扬机及相应滑轮组。

双壁钢围堰吊点沿内壁板布置,放点数量及位置施工中需吊装的施工荷载确定,利用卷扬机和滑轮组形成吊放系统对底节钢围堰进行提升和下放。

图3 吊放系统平面图图4 吊放系统立面图在双壁钢围堰下沉前,先将对角线上四个定位围堰下沉的导向装置安装好(见图5),导向装置主要受力构件采用呈三角形的三根钢管桩,钢管桩间采用剪刀撑连接,在靠双壁钢围堰外侧的钢管桩与双壁钢围堰外壁之间设置工字钢,工字钢离双壁钢围堰外壁为5cm,工字钢与钢管桩之间采用型钢作传力杆件。

图5 限位设施布置图(2)首节双壁钢围堰下沉首节双壁钢围堰试吊成功后,并采用煤油对焊缝做渗透试验检查合格后,再进行钢围堰的下沉。

下沉时先用卷扬机将围堰提起,与围堰刃脚底部支撑工字钢脱离后,撤去钢围堰拼装平台上的工字钢后,进行钢围堰的下沉入水。

在下放过程中,应统一部署、统一指挥,保持各吊点下放同步性。

下放过程应缓慢进行,各吊点处均应设专人进行监控,以便及时发现问题及时解决。

首节双壁钢围堰下沉进入河床后,进行钢围堰的接高。

(3)双壁钢围堰接高双壁钢围堰接高前,先在已下沉的钢围堰上用型钢焊接作业用的平台支撑三角牛腿,在三角牛腿上铺设工字钢和木板搭设作业平台。

钢围堰接高采用履带吊作为吊装设备,用锤球作为钢围堰壁是否竖直的控制手段,最后用全占仪作为钢围堰位置及倾斜度的复核仪器。

(4)接高后的双壁钢围堰下沉第二节钢围堰接高完成后,进行双壁钢围堰的下沉。

下沉困难时先向仓内注水,加大围堰的自重,注水时需注意依据围堰的进尺情况进行调整,严禁单个半封闭的隔仓内一次将水注满。

待双壁钢围堰无法下沉时,拆除围堰内的吊放系统。

然后采用液压式长臂挖掘机将围堰内土取走,减少围堰内壁与土体的摩擦力,并沿围堰内、外壁采用吸泥设备和高压水枪射水进行辅助下沉。

(5)双壁钢围堰刃脚及仓内配重灌注围堰内取土下沉效果不明显时,向仓内分两次对称灌注混凝土,每次灌注2m,且灌注时根据现场钢围堰的倾斜情况进行调整。

防止钢围堰出现倾斜过大现象。

混凝土灌注前先将16个仓编号,并将编号用油漆标识在围堰顶部,防止施工时出现仓内混凝土灌注混乱现象。

仓内混凝土浇筑(以不高出河床标高为控制基准线),根据施工进展情况,适时向仓内灌砂,增大围堰自重,保证在可下沉范围内的围堰顺利下沉。

(6)双壁钢围堰继续下沉及末节接高结合地质状况,根据现场经验,长臂挖机在深度大于13米后,取土效果已经不明显,此时,采用液压式长臂挖掘机将围堰内土挖松,油压伸缩臂挖机取土,并采用自制吸泥设备和高压水枪沿围堰内、外壁辅助下沉,当双壁钢围堰下沉困难或下沉进展极为缓慢时,向双壁钢围堰仓内灌砂增大围堰自重,当仓内灌砂装满后,向围堰顶部安装提前制作的砼配重块作为增大围堰自重、利于围堰下沉的措施。

5.围堰封底(1)清理基底①基底残存物(淤泥、淤泥质粘土、圆砾土等),应基本上清除干净。

潜水工详细检查并作好记录,是否某些地点存有极少量残存物。

②清基后的有效面积,不得小于设计要求。

自钢护筒边算起至围堰壁间约1m左右的基面清理作业,应特别注意,将残存物清理干净。

③测量双壁钢围堰刃脚周圈16个测点处的刃脚埋入深度,并摸清刃尖与基面相贴或埋入泥砂的情况。

④清基完毕后,测量基底标高,绘制基底断面图以查明基底面实际倾斜与走向。

(2)封底混凝土导管布置采用无缝钢管作为水下砼灌注导管,各管节之间采用采用快速螺纹接头,以便导管长度的调整、拆卸方便。

导管使用前进行水密试验,导管安装中,每个接头需预紧检查。

按照每个布料点作用半径布置混凝土导管,如图10所示根据混凝土摊铺情况及混凝土上升高度置换导管位置,导管间距3m左右。

水下混凝土封底导管及测点布置图图6 水下混凝土封底导管及测点布置图注: 中的数字为导管编号; 为测点。

(3)封底混凝土浇筑清基经检验合格后方可进行封底混凝土施工,封底混凝土采用C25水下混凝土,封底厚度为2m,总方量为498m3。

封底混凝土技术性能满足水下自密实混凝土和不扩散混凝土的要求。

封底混凝土浇筑的顺序为:先低处后高处(先将低处混凝土灌高,避免高处导管灌注的混凝土往低处流,使导管底口脱空或埋在混凝土内的深度过小,造成导管进水),先周边后中间,确保混凝土面保持在大致相同的标高。

混凝土灌注过程中导管随混凝土面升高而竖向徐徐提升,为保证导管有一定埋深,一般不得提升导管,即使需要提管,每次提升的高度都严格控制在20cm之内。

在混凝土灌注过程中,由技术人员专门负责测量混凝土堆高和扩展情况,并在导管附近挂上标识牌以正确指挥施工人员调整导管埋深并及时与试验室取得联系进行坍落度的调整,使每批混凝土灌注后形成适宜的堆高和不陡于1:5的流动坡度。

混凝土灌注将近结束时,加大混凝土的坍落度至20~22cm左右,并加大导管埋深,使混凝土均匀地扩展,形成较平坦的表面。

混凝土浇注临近结束时,全面测出混凝土面标高,重点检测导管作用半径相交处、护筒周边,钢围堰内侧周边转角等部位,根据结果对标高偏低的测点附近增加浇注量,力求封底混凝土顶面平整,并保证封底厚度达要求,当所有测点均符合要求后,终止混凝土浇注,上拔导管,冲洗堆放。

六、劳动力组织表1 劳动力组织表七、材料与设备表2 主要机械设备配置表八、质量控制(一)工程质量控制标准《铁路桥涵施工规范》(TB10203-2002),《铁路混凝土与砌体工程施工规范》(TB10210-2001),《铁路桥梁涵工程施工质量验收标准》(TB10415-2003),《碳素结构钢》(GB/T700-2006),《碳钢焊条》(GB/T5117),《低合金焊条》(GB/T5118),《碳钢药芯焊丝》(GB/T10045),《熔化焊用钢丝》(GB/T14957),《二氧化碳气体保护焊用钢焊丝》(GB8110),《碳素钢埋弧焊用焊剂》(GB5293)。

(二)质量保证措施1.需要改变材料型号、尺寸时必须经过技术负责人批准。

2.对焊缝的要求、焊接的检查等技术应满足相关规范的要求,焊缝尺寸除满足设计要求外,还应在焊缝处涂煤油做水密检查,若煤油渗到反面,则应将该处焊缝重新复焊,然后再做水密实验,合格后方可使用。

3.加工平台及其定位、限位装置时,各分块钢围堰必须在专用的事先制作好的加工胎座上加工。

加工胎座台必须具有足够的刚度和强度,其上设置定位、限位装置,以确保该分块钢围堰的设计尺寸要求。

4.围堰下沉至设计标高程后其位置的偏差应满足以现行规范要求。
