电机设计与转动惯量计算
伺服马达的选用设计和转动惯量的计算

举例计算1
这种传动方式与前一种传动方式相同,选型时主要考虑负载 惯量的计算,计算公式也与前面相同。 总结:转动型负载主要考虑惯量计算。
1:R2
举例计算2
M
D
1:R1 已知:负载重量M=50kg,同步带轮直径D=120mm, 减速比R1=10,R2=2,负载与机台摩擦系数µ=0.6, 负载最高运动速度30m/min,负载从静止加速到最高 速度时间200ms,忽略各传送带轮重量,驱动这样的 负载最少需要多大功率电机?
举例计算3
3. 计算电机驱动负载所需要的扭矩 另一种计算所需加速扭矩的方法: TA= 2π* N * (JW + JB) / (60 * t1) / η
= 6.28 * 1500 * 0.014529 / 12 / 0.9 = 12.672 N.m 计算瞬时最大扭矩: 加速扭矩Ta = TA + Tf = 14.059 N.m 匀速扭矩Tb = Tf = 1.387 N.m 减速扭矩Tc = TA – Tf = 11.285 N.m 实效扭矩Trms = sqrt[(Ta2*t1 + Tb2*t2 + Tc2*t3) / (t1+t2+t3)]
举例计算3 1. 计算折算到电机轴上的负载惯量 重物折算到电机轴上的转动惯量JW = M * ( PB / 2π)2
= 200 * (2 / 6.28)2 = 20.29 kg.cm2 螺杆转动惯量JB = MB * DB2 / 8 = 40 * 25 / 8 = 125 kg.cm2 总负载惯量JL = JW + JB = 145.29 kg.cm2
F
r
θ
r sin 作用線
r F s i n F ( r s i n ) 力 量 力 臂
伺服电机的转矩 惯量计算公式

伺服电机的转矩惯量计算公式伺服电机的转矩惯量计算公式在探讨伺服电机的转矩和惯量计算公式之前,我们先来了解一下什么是伺服电机。
伺服电机是一种能够精准控制位置、速度和加速度的电机,通常被广泛应用于自动化设备、机器人、数控机床等领域。
它具有高速度、高精度和高可靠性的特点,因此在工业生产中扮演着非常重要的角色。
1. 伺服电机的转矩伺服电机的转矩是指电机在运动时所产生的力矩,通常用来描述电机的输出能力。
伺服电机的转矩大小直接影响着其可驱动的负载,因此在实际应用中,我们需要准确地计算出伺服电机的转矩。
在伺服电机的转矩计算中,有一个重要的概念需要引入,那就是转矩常数。
转矩常数是描述电机输出转矩与输入电流之间关系的参数,通常用KT表示。
它的单位是N·m/A,表示在给定电流下电机能够输出的转矩大小。
转矩常数的计算方法是通过实际测试得到的,可以通过将电机固定在特定的支架上,给定一定的电流,测量电机输出的转矩大小,然后通过计算得到转矩常数。
在实际应用中,获取准确的转矩常数对于伺服电机的控制非常重要。
2. 伺服电机的惯量在伺服电机的转矩计算中,还有一个重要的参数需要引入,那就是惯量。
惯量是描述物体抵抗运动状态改变的能力,通常用J表示,单位是kg·m²。
对于伺服电机来说,惯量越大,表示电机对于速度和位置的改变越难,因此其加速度和减速度就会越小。
在伺服电机的惯量计算中,通常有两种情况需要考虑,一种是转动惯量,另一种是质量惯量。
转动惯量描述了物体绕其旋转轴旋转的惯性,通常用Jr表示;而质量惯量描述了物体对于线性运动的惯性,通常用Jm表示。
在实际应用中,我们需要根据伺服电机的实际结构和运动方式来计算出相应的惯量值。
3. 伺服电机的转矩惯量计算公式在实际应用中,我们需要根据伺服电机的转矩和惯量参数来计算其所需的控制参数,从而实现精准的控制。
伺服电机的转矩和惯量计算公式如下:控制所需的转矩 = 负载转矩 + 加速度转矩 + 摩擦转矩 + 重力转矩其中,负载转矩表示外部负载对电机所产生的转矩,通常由实际应用中的载荷参数计算得到;加速度转矩表示电机在加速和减速过程中产生的转矩,可以通过伺服电机的惯量和加速度参数来计算得到;摩擦转矩表示电机在运动中克服摩擦力所产生的转矩;重力转矩表示电机在垂直方向上所受到的重力影响所产生的转矩。

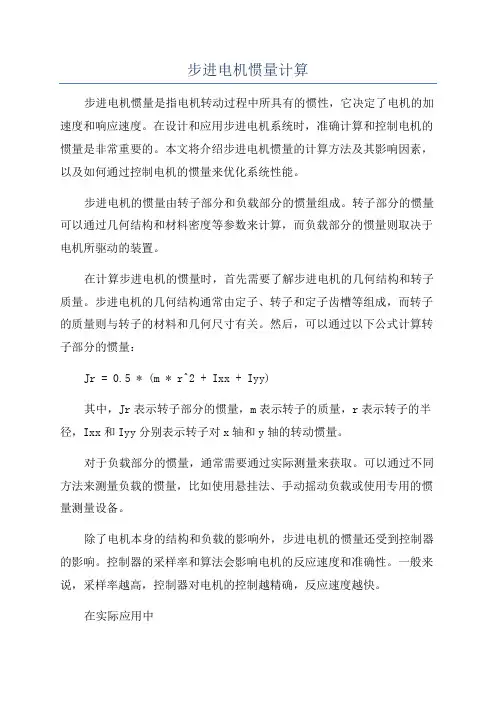

步进电机惯量计算

步进电机惯量计算步进电机惯量是指电机转动过程中所具有的惯性,它决定了电机的加速度和响应速度。
在设计和应用步进电机系统时,准确计算和控制电机的惯量是非常重要的。
本文将介绍步进电机惯量的计算方法及其影响因素,以及如何通过控制电机的惯量来优化系统性能。
步进电机的惯量由转子部分和负载部分的惯量组成。
转子部分的惯量可以通过几何结构和材料密度等参数来计算,而负载部分的惯量则取决于电机所驱动的装置。
在计算步进电机的惯量时,首先需要了解步进电机的几何结构和转子质量。
步进电机的几何结构通常由定子、转子和定子齿槽等组成,而转子的质量则与转子的材料和几何尺寸有关。
然后,可以通过以下公式计算转子部分的惯量:Jr = 0.5 * (m * r^2 + Ixx + Iyy)其中,Jr表示转子部分的惯量,m表示转子的质量,r表示转子的半径,Ixx和Iyy分别表示转子对x轴和y轴的转动惯量。
对于负载部分的惯量,通常需要通过实际测量来获取。
可以通过不同方法来测量负载的惯量,比如使用悬挂法、手动摇动负载或使用专用的惯量测量设备。
除了电机本身的结构和负载的影响外,步进电机的惯量还受到控制器的影响。
控制器的采样率和算法会影响电机的反应速度和准确性。
一般来说,采样率越高,控制器对电机的控制越精确,反应速度越快。
在实际应用中1.选择合适的电机型号和尺寸:电机的惯量通常与电机的尺寸和结构有关。
选择合适的电机可以使得系统在特定负载下实现更好的响应速度和准确性。
2.降低负载的惯量:减少负载的惯量可以使得电机更容易驱动和控制。
可以通过减小负载的质量、优化负载的设计或采用其他装置来改变负载的惯量。
3.优化控制算法:通过改进控制器的算法和参考信号生成方法,可以提高电机的响应速度和准确性。
例如,采用先进的控制算法(如模型预测控制)可以更好地适应负载变化和控制要求。
总之,步进电机的惯量是决定电机响应速度和准确性的重要因素。
通过准确计算和控制电机的惯量,可以优化步进电机系统的性能。
电机阻尼系数和转动惯量

电机阻尼系数和转动惯量电机阻尼系数和转动惯量是电机运动过程中的两个重要参数,对于电机的运动特性和性能具有重要影响。
本文将从理论和实际应用两个方面,分别介绍电机阻尼系数和转动惯量的概念、计算方法以及它们对电机运动的影响。
一、电机阻尼系数电机阻尼系数是描述电机转动过程中阻力大小的一个参数,它表示了电机受到的阻力对转动运动的阻碍程度。
阻尼系数越大,表示电机所受阻力越大,转动过程越缓慢;阻尼系数越小,表示电机所受阻力越小,转动过程越迅速。
计算电机阻尼系数的方法有多种,常见的有通过实验测量和理论计算两种方式。
实验测量方法是将电机转动一定角度,并记录转动过程中所受到的阻力大小,然后通过计算得到阻尼系数。
理论计算方法则是根据电机的结构参数和运动方程,通过数学模型计算得到阻尼系数。
电机阻尼系数对电机运动有着重要影响。
当阻尼系数较大时,电机的转动速度较慢,响应时间较长,适用于一些对转动速度要求不高的应用;当阻尼系数较小时,电机的转动速度较快,响应时间较短,适用于一些对转动速度要求较高的应用。
二、转动惯量转动惯量是描述物体抵抗转动的惯性大小的一个参数,它表示了物体在转动过程中惯性的大小。
转动惯量越大,表示物体越难以改变其转动状态;转动惯量越小,表示物体越容易改变其转动状态。
计算转动惯量的方法也有多种,常见的有几何形状法和质量分布法两种。
几何形状法是根据物体的几何形状和尺寸,通过数学公式计算得到转动惯量。
质量分布法则是根据物体的质量分布情况,将物体分成若干小部分,然后分别计算每个小部分的转动惯量,最后将它们相加得到总的转动惯量。
转动惯量对电机运动同样具有重要影响。
当转动惯量较大时,电机转动时需要克服较大的惯性阻力,响应时间较长,适用于一些对转动速度要求不高的应用;当转动惯量较小时,电机转动时惯性阻力较小,响应时间较短,适用于一些对转动速度要求较高的应用。
总结起来,电机阻尼系数和转动惯量是电机运动过程中的两个重要参数。
三相异步电机转动惯量

三相异步电机转动惯量
三相异步电机的转动惯量是一个重要的参数,它影响着电机启动和运行的动态特性。
转动惯量,通常用符号J 表示,是衡量物体对于其旋转轴旋转惯性大小的物理量。
对于三相异步电机来说,转动惯量包括电机转子本身的惯量以及与电机直接相连的负载的惯量。
一、计算转动惯量
转动惯量的基本公式为:
对于电机而言,通常由制造商提供电机转子的转动惯量值。
如果需要考虑附加在电机轴上的负载,那么负载的转动惯量也需要计算在内。
二、转动惯量的影响
1. 启动特性:较大的转动惯量意味着电机在启动时需要更多的能量和时间来达到额定速度。
2. 动态响应:转动惯量越大,电机对负载变化的响应速度越慢。
3. 电机控制:在精密控制应用中,需要精确计算和补偿转动惯量来实现快速和精确的速度及位置控制。
三、测量与估算
实际应用中,转动惯量可以通过实验测量获得,或者根据电机和负载的物理参数进行估算。
对于特定的应用,正确估算和考虑转动惯量对于电机选型、控制系统设计以及整体系统性能都是非常重要的。
电机转动惯量的计算

电机转动惯量的计算电机转动惯量是指电机在旋转过程中抵抗改变角速度的能力,通常用转动惯量(J)来表示。
具体来说,转动惯量是指一个物体在旋转轴上的转动质量特性,可以通过计算来得到。
在电机中,转动惯量的计算是非常重要的,它常常用来预测转矩与加速度之间的关系,以及转速与输出功率之间的关系,因此对于电机的设计和控制都至关重要。
计算电机转动惯量的方法有多种,下面将介绍几种常见的计算方法。
1.刚体模型计算法刚体模型计算法是基于刚体理论的一种计算方法,其基本思想是将电机模型化为一个刚体,利用刚体转动惯量的计算公式进行计算。
对于简单的电机结构,如均匀圆柱形电机,可以直接使用公式进行计算。
对于圆柱形电机来说,其转动惯量公式为:J=(1/2)*m*r^2其中,J为转动惯量,m为电机的质量,r为电机的半径。
对于一些复杂结构的电机,可以将其分解为若干个简单的部分,然后分别计算每个部分的转动惯量,再将其相加得到整体的转动惯量。
2.数值计算法数值计算法是一种利用数值方法进行转动惯量计算的方法,它将电机模型离散化,然后通过数值积分的方法来计算转动惯量。
最常用的数值计算方法是有限元法(FEM)和有限差分法(FDM)。
有限元法是一种基于划分离散单元的数值计算方法,它将电机模型划分为若干个小单元,然后对每个小单元进行转动惯量的计算,最后将各个小单元的转动惯量进行求和得到整体的转动惯量。
有限差分法是一种基于差分逼近的数值计算方法,它将电机模型进行网格化,然后通过差分逼近的方法来计算转动惯量。
具体而言,有限差分法利用差分逼近的思想,将微分方程离散化为代数方程组,然后通过求解代数方程组来计算转动惯量。
数值计算法的优点是可以处理复杂的电机结构,并且具有较高的计算精度,但是计算过程相对复杂,需要使用专门的计算软件进行计算。
3.经验值法经验值法是一种通过电机的实际运行数据来估计转动惯量的方法,它基于大量的实验数据和经验公式,通过与实际测量数据进行对比来估计转动惯量。
步进电机选型惯量计算公式

步进电机选型惯量计算公式步进电机是一种将电脉冲信号转换为机械位移的电机,它的运动是通过控制电流的大小和方向来实现的。
在实际应用中,步进电机的选型是非常重要的,其中惯量是一个重要的参数。
本文将介绍步进电机选型中惯量的计算公式,帮助读者更好地理解步进电机的特性和选型方法。
步进电机的惯量计算公式如下:J = (Jm + Jl) (N^2)。
其中,J表示步进电机的总惯量,Jm表示电机自身的转动惯量,Jl表示负载的转动惯量,N表示减速比。
步进电机的惯量是指电机在转动过程中所具有的惯性,它的大小直接影响着电机的动态响应和控制精度。
在实际应用中,通常需要根据具体的负载情况和控制要求来选择合适的步进电机,而惯量就是一个重要的考虑因素。
首先,我们来看一下步进电机的转动惯量Jm。
步进电机的转动惯量是指电机自身在转动过程中所具有的惯性,它与电机的结构和材料有关。
通常情况下,可以通过电机的技术参数来获取Jm的数值。
在选型过程中,需要根据具体的应用要求来确定Jm的大小,以确保电机的动态响应和控制精度满足要求。
其次,我们来看一下负载的转动惯量Jl。
负载的转动惯量是指负载在转动过程中所具有的惯性,它与负载的结构和材料有关。
在实际应用中,通常需要通过实验或者仿真来获取Jl的数值。
在选型过程中,需要将负载的转动惯量考虑在内,以确保电机能够满足负载的要求。
最后,我们来看一下减速比N。
减速比是指电机输出轴的转速与驱动轴的转速之比,它与传动装置的结构和参数有关。
在实际应用中,通常需要根据负载的要求和控制精度来确定减速比的大小。
在选型过程中,需要将减速比考虑在内,以确保电机能够满足负载的要求。
综上所述,步进电机的惯量计算公式可以帮助我们更好地理解步进电机的特性和选型方法。
在实际应用中,需要根据具体的负载情况和控制要求来选择合适的步进电机,并将惯量考虑在内,以确保电机能够满足要求。
希望本文能够对读者有所帮助,谢谢!。
电机转动惯量计算公式

电机转动惯量计算公式
电机转动惯量是电机的一个重要参数,它代表电机的转动惯量大小,影响着电机的转速、加速度和动力,因此,电机转动惯量的计算是电机设计和制造过程中必不可少的一步。
电机转动惯量的计算公式如下:
惯量J = m*r^2
其中,m为电机的质量,r为电机的转动半径。
电机转动惯量的计算公式比较简单,但实际计算过程中仍需要注意以下几点:
1. 计算电机转动惯量时,必须使用正确的电机质量m和转动半径r,以确保计算结果的准确性。
2. 电机质量m包括电机本身的质量和附件的质量,因此,在计算电机转动惯量时,一定不要忽略附件的质量。
3. 电机转动半径r是电机外缘到转轴的距离,因此,在计算电机转动惯量时,需要准确测量电机外缘到转轴的距离。
4. 电机转动惯量的计算结果受到电机本身的结构和工艺条件的影响,因此,在计算电机转动惯量时,需要根据电机的实际结构和工艺条
件进行修正。
总之,电机转动惯量的计算是电机设计和制造过程中不可或缺的一部分,正确使用电机转动惯量计算公式,是电机质量和性能的重要保证。
电机转矩计算公式

电机转矩计算公式电机转矩是指电机在转动时产生的扭矩,它决定着电机的负载能力,是电机负载性能的重要指标,是电机的工作重要参数。
要计算电机的转矩,首先要知道它的转动惯量、转速和转矩系数。
一、电机转矩计算公式:电机转矩T=M*ω*K其中,M为电机转动惯量,ω为转速,K为转矩系数。
二、电机转动惯量M的计算:电机转动惯量M可以通过以下两种方法计算:(1)给定电机转动惯量M:如果电机转动惯量M给定,可以在产品说明书中找到,比如以kgm、gcm等单位计算的电机转动惯量M可以直接使用。
(2)由电机参数计算:电机转动惯量M可以通过电机结构参数和尺寸参数计算。
M=(ρd)/2其中ρ为电机的材料密度,d为电机的轴径,m为电机转动惯量单位。
三、电机转速计算:电机转速ω可以通过电机输入电压、输出转矩、电机转动惯量等参数计算。
ω=VCM/(KT)其中V为电压,C为转矩系数,M为电机转动惯量,K为功率系数,T为输出转矩。
四、电机转矩系数的计算:电机转矩系数C可以通过电机结构形式、转子电极数量以及内阻来计算。
C=(2*π*K)/(m*N)其中K是功率系数,m是电机转矩系数,N是转子极数。
五、电机转矩计算实例:假设一个电机,它的输入电压为220V,转动惯量M为5kgm,转子极数N为6,功率系数K为0.9。
现在要计算这台电机的转矩,需要先求解出转矩系数C和转速ω,然后再进行转矩计算。
(1)转矩系数C的计算:C=(2*π*K)/(m*N)C=(2*π*0.9)/(5*6)=0.1765(2)电机转速ω的计算:ω=VCM/(KT)由计算给出的转矩系数C求得转速ω为:ω=220V*0.1765*5kgm/(0.9*T)=274.87rad/s(3)电机转矩T的计算:T=M*ω*K由计算给出的转动惯量M和转速ω求得转矩T为:T=5kgm*274.87rad/s*0.9=1115.1Nm由以上流程,可以计算出一台电机转矩为1115.1Nm,如果实际转矩需要较大,可以改变设定的其他参数,获得较大转矩。
转动惯量

转动惯量引自百度百科本词条由“科普中国”科学百科词条编写与应用工作项目审核。
转动惯量(MomentofInertia)是刚体绕轴转动时惯性(回转物体保持其匀速圆周运动或静止的特性)的量度,用字母I或J表示。
[1]在经典力学中,转动惯量(又称质量惯性矩,简称惯距)通常以I或J表示,SI单位为kg·m²。
对于一个质点,I=mr²,其中m是其质量,r是质点和转轴的垂直距离。
转动惯量在旋转动力学中的角色相当于线性动力学中的质量,可形式地理解为一个物体对于旋转运动的惯性,用于建立角动量、角速度、力矩和角加速度等数个量之间的关系。
中文名转动惯量外文名MomentofInertia表达式I=mr²应用学科物理学适用领域范围刚体动力学适用领域范围土木工程基本含义质量转动惯量其量值取决于物体的形状、质量分布及转轴的位置。
刚体的转动惯量有着重要的物理意义,在科学实验、工程技术、航天、电力、机械、仪表等工业领域也是一个重要参量。
电磁系仪表的指示系统,因线圈的转动惯量不同,可分别用于测量微小电流(检流计)或电量(冲击电流计)。
在发动机叶片、飞轮、陀螺以及人造卫星的外形设计上,精确地测定转动惯量,都是十分必要的。
转动惯量只决定于刚体的形状、质量分布和转轴的位置,而同刚体绕轴的转动状态(如角速度的大小)无关。
形状规则的匀质刚体,其转动惯量可直接用公式计算得到。
而对于不规则刚体或非均质刚体的转动惯量,一般通过实验的方法来进行测定,因而实验方法就显得十分重要。
转动惯量应用于刚体各种运动的动力学计算中。
转动惯量的表达式为若刚体的质量是连续分布的,则转动惯量的计算公式可写成(式中表示刚体的某个质元的质量,r表示该质元到转轴的垂直距离,ρ表示该处的密度,求和号(或积分号)遍及整个刚体。
)[2]转动惯量的量纲为,在SI单位制中,它的单位是。
此外,计算刚体的转动惯量时常会用到平行轴定理、垂直轴定理(亦称正交轴定理)及伸展定则。
伺服马达的选用设计和转动惯量的计算

M3 M1 r1
r2 M2
伺服选型原则
• 连续工作扭矩 < 伺服电机额定扭矩 • 瞬时最大扭矩 < 伺服电机最大扭矩 (加速时) • 负载惯量 < 3倍电机转子惯量 • 连续工作速度 < 电机额定转速
举例计算2
1. 计算折算到电机轴上的负载惯量 JL = M * D2 / 4 / R12 = 50 * 144 / 4 / 100 = 18 kg.cm2 按照负载惯量 < 3倍电机转子惯量JM的原则 JM > 6 kg.cm2
2. 计算电机驱动负载所需要的扭矩 克服摩擦力所需转矩Tf = M * g * µ * (D / 2) / R2 / R1
2π ·R
PB
F
T PB
F
T 1/R PB
惯量计算
一、负载旋转时惯量计算 JL(㎏ • ㎡) (以电机轴心为基准计算转动惯量)
1/R L(m)
实心圆柱
D(m)
JK=
1 8
×MK
×D²
D0 D1 (m) (m)
L(m) 空心圆柱
JK=
1 8
×MK
×(D02-
D12)
经过减速机之后的转动惯量 JL= JK
举例计算1
这种传动方式与前一种传动方式相同,选型时主要考虑负载 惯量的计算,计算公式也与前面相同。 总结:转动型负载主要考虑惯量计算。
1:R2
举例计算2
M
D
1:R1 已知:负载重量M=50kg,同步带轮直径D=120mm, 减速比R1=10,R2=2,负载与机台摩擦系数µ=0.6, 负载最高运动速度30m/min,负载从静止加速到最高 速度时间200ms,忽略各传送带轮重量,驱动这样的 负载最少需要多大功率电机?
电机负载惯量计算

电机负载惯量计算电机负载惯量是指电机在运行过程中由于惯性而产生的阻力,对电机的运行性能有着重要的影响。
负载惯量的大小与电机的转动惯量、负载物体的惯性矩、传动系统的特性等密切相关。
在进行电机负载惯量计算时,需要综合考虑这些因素。
下面将详细介绍电机负载惯量计算的方法及其相关的内容。
首先,电机转动惯量是指电机转动时所需的抗拒转动的能力,可以通过测量电机的转动惯量来计算。
通常情况下,电机的转动惯量可以通过以下公式进行计算:J=(m*r²)/(2π)其中,J是电机的转动惯量,m是电机旋转部件的质量,r是电机旋转部件的半径,π是圆周率。
通过测量电机旋转部件的质量和半径,可以得到电机的转动惯量。
其次,负载物体的惯性矩也是影响电机负载惯量的重要因素。
负载物体的惯性矩是指物体对于转动的惯性抵抗能力,可以通过以下公式进行计算:I=m*r²其中,I是负载物体的惯性矩,m是负载物体的质量,r是负载物体的半径。
通过测量负载物体的质量和半径,可以得到负载物体的惯性矩。
此外,传动系统的特性也会对电机负载惯量产生影响。
传动系统中的传动比、传动件的质量和结构等都会影响电机负载惯量的大小。
传动系统中的传动比是指电机和负载物体之间转速比的比值,通常通过变速箱或传动装置来实现。
通过选择合适的传动比,可以使电机的转动惯量和负载物体的惯性矩能够匹配,从而提高整个传动系统的运行效率。
综合考虑电机的转动惯量、负载物体的惯性矩和传动系统的特性,可以得到电机负载惯量的计算方法。
具体计算步骤如下:1.测量电机的转动部件的质量和半径,计算电机的转动惯量。
2.测量负载物体的质量和半径,计算负载物体的惯性矩。
3.根据传动系统的特性,选择合适的传动比。
4.根据公式J=(m*r²)/(2π)计算电机的转动惯量。
5.根据公式I=m*r²计算负载物体的惯性矩。
6.根据传动比和电机的转动惯量、负载物体的惯性矩,计算电机负载惯量。
电机转动惯量的计算

为立方体边长。
只知道转动惯量的计算方式而不能使用是没有意义的。下面给出一些
(绕定轴转动时)的刚体动力学公式
角加速度与合外力矩的关系:
角加速度与合外力矩 式中M为合外力矩,B为角加速度。可以看出这个式子与牛顿第二定
律是对应的。角动量:
角动量
刚体的定轴转动动能:
转动动能
注意这只是刚体绕定轴的转动动能,其总动能应该再加上质心动
能。
只用E=(1/2)mvA2不好分析转动刚体的问题,是因为其中不包含刚 体的任何转动信息,里面的速度v只代表刚体的质心运动情况。由这 一公式,可以从能量的角度分析刚体动力学的问题。
转动惯量(Moment of Inertia)是刚体绕轴转动时惯性(回转物体
对于细圆环
当回转轴通过中心与环面垂直时,J=mRA2当回转轴通过边缘与环
面垂直时,J=2mRA2 R为其半径
对于薄圆盘
当回转轴通过中心与盘面垂直时,J=(1/2)mRA2当回转轴通过
边缘与盘面垂直时,j=(3/2)mRA2R为其半径
对于空心圆柱当回转轴为对称轴时,J=(1/2)m[(R1)A2+(R2)A2];R1和R2
表达式:lz=Ix+Iy式中lx,ly,lz分别代表刚体对x,y,z三轴的转动惯量.对于非平面
薄板状的刚体,亦有如下垂直轴定理成立[2]:
垂直轴定理
利用垂直轴定理可对一些刚体对一特定轴的转动惯量进行较简便的
计算•
刚体对一轴的转动惯量,可折算成质量等于刚体质量的单个质点对该 轴所形成的转动惯量。由此折算所得的质点到转轴的距离,称为刚
体绕该轴的回转半径K,其公式为 匸MK八2,式中M为刚体质量;I为转动惯量
伺服电机的转动惯量计算公式

伺服电机的转动惯量计算公式英文回答:The formula for calculating the moment of inertia of a servo motor is as follows:I = (m r^2) + I0。
Where:I is the moment of inertia of the servo motor.m is the mass of the rotor.r is the distance from the axis of rotation to the center of mass of the rotor.I0 is the moment of inertia of the rotor about its own axis.To calculate the moment of inertia, you need to know the mass of the rotor and its distribution. The mass can be determined by weighing the rotor, and the distribution can be determined by measuring the distance from the axis of rotation to the center of mass. The moment of inertia of the rotor about its own axis can be obtained from the manufacturer's specifications or by performing tests.Let's consider an example to illustrate the calculation of the moment of inertia of a servo motor. Suppose we havea servo motor with a rotor mass of 0.5 kg and a radius of0.1 meters. The moment of inertia about its own axis is given as 0.02 kgm^2.Using the formula mentioned above, we can calculate the moment of inertia as follows:I = (0.5 0.1^2) + 0.02。
750瓦 电机允许转动惯量

750瓦电机允许转动惯量电机的转动惯量是指电机在转动时对转动的惯性阻力。
它是电机转动过程中的一个重要参数,直接影响电机的加速度、减速度以及转动稳定性等方面。
本文将以750瓦电机的转动惯量为题,探讨电机转动惯量的相关知识。
一、电机转动惯量的定义及意义电机转动惯量是指电机在转动过程中具有的惯性阻力,也可以理解为电机对转动运动的不愿改变状态的程度。
它是电机自身结构和质量分布特性所决定的,通常用符号J表示。
电机转动惯量的大小与电机的质量、形状以及质量分布有关,对电机的转动响应速度、稳定性等起着重要的影响。
二、电机转动惯量的计算方法电机转动惯量的计算方法有多种,常见的有以下几种:1. 几何法:通过测量电机外形尺寸和质心位置,应用几何公式计算出转动惯量。
2. 实验法:通过实验手段,利用转动试验台或转子悬挂法等方法测量出电机的转动惯量。
3. 数值模拟法:借助计算机辅助工具,利用有限元分析等方法进行电机结构的模拟计算,从而得到转动惯量的近似值。
三、电机转动惯量的影响因素电机转动惯量的大小受到多个因素的影响,主要包括以下几个方面:1. 电机质量:电机质量越大,转动惯量通常也越大。
2. 转子结构:转子的结构形式和质量分布对转动惯量有明显影响,常见的转子结构包括盘式转子、绕线绕组转子等。
3. 电机尺寸:电机的尺寸大小会直接影响转动惯量的大小,通常情况下,电机越大,转动惯量也越大。
4. 负载特性:电机所驱动的负载特性也会对转动惯量产生影响,负载惯性越大,电机需要克服的转动惯量也越大。
四、电机转动惯量的应用电机转动惯量在工程实际中有广泛的应用,主要体现在以下几个方面:1. 运动控制:对于需要精确控制的运动系统,如机器人、数控机床等,通过合理设计和控制电机的转动惯量,可以提高运动的准确性和稳定性。
2. 加速减速控制:电机的转动惯量对加速减速过程中的响应速度和能量消耗有直接影响,通过合理调节转动惯量,可以实现更快速的加速减速过程。
提升机构电机惯量计算公式

提升机构电机惯量计算公式引言。
在工程领域中,电机的惯量是一个非常重要的参数,它决定了电机的动态响应和运动特性。
在提升机构中,电机的惯量计算更是至关重要,因为它直接影响到提升机构的稳定性和运行效率。
因此,本文将介绍提升机构电机惯量的计算公式,以帮助工程师们更好地设计和优化提升机构。
电机惯量的定义。
电机的惯量是指电机在运动过程中克服自身惯性产生的阻力所需要的能量。
它是电机转动惯量和线性惯量的总和,通常用符号J表示。
电机的惯量与电机的质量分布和几何形状有关,通常可以通过数学公式进行计算。
提升机构电机惯量的计算公式。
在提升机构中,电机的惯量计算需要考虑提升重物的质量和提升高度,以及电机自身的质量和转动部件的惯量。
根据这些因素,可以得到提升机构电机惯量的计算公式如下:J = Jm + Jl + Jw。
其中,Jm表示电机自身的转动惯量,Jl表示传动装置的转动惯量,Jw表示提升重物的转动惯量。
电机自身的转动惯量可以通过电机的质量和几何形状来计算,通常可以采用以下公式进行计算:Jm = k1 m r^2。
其中,m表示电机的质量,r表示电机的半径,k1为一个与电机形状相关的常数。
传动装置的转动惯量可以通过传动装置的质量和转动部件的惯量来计算,通常可以采用以下公式进行计算:Jl = k2 ml rl^2。
其中,ml表示传动装置的质量,rl表示传动装置的半径,k2为一个与传动装置形状相关的常数。
提升重物的转动惯量可以通过重物的质量和提升高度来计算,通常可以采用以下公式进行计算:Jw = k3 mw h^2。
其中,mw表示提升重物的质量,h表示提升高度,k3为一个与提升重物形状和位置相关的常数。
综合以上三个部分的转动惯量,即可得到提升机构电机的总转动惯量J。
通过这个公式,工程师们可以更好地了解提升机构电机的惯量特性,从而进行合理的设计和优化。
应用举例。
为了更好地说明提升机构电机惯量计算公式的应用,我们可以通过一个具体的实例来进行说明。
驱动部分低转速电机惯量比计算公式

驱动部分低转速电机惯量比计算公式转动惯量计算公式:I=mr²。
在经典力学中,转动惯量(又称质量惯性矩,简称惯距)通常以I或J表示,SI单位为kg·m²。
对于一个质点,I=mr²,其中m是其质量,r是质点和转轴的垂直距离。
转动惯量是刚体绕轴转动时惯性(回转物体保持其匀速圆周运动或静止的特性)的量度,用字母I或J表示。
转动惯量在旋转动力学中的角色相当于线性动力学中的质量,可形式地理解为一个物体对于旋转运动的惯性,用于建立角动量、角速度、力矩和角加速度等数个量之间的关系。
转动惯量只决定于刚体的形状、质量分布和转轴的位置,而同刚体绕轴的转动状态(如角速度的大小)无关。
形状规则的匀质刚体,其转动惯量可直接用公式计算得到。
而对于不规则刚体或非均质刚体的转动惯量,一般通过实验的方法来进行测定,因而实验方法就显得十分重要。
转动惯量应用于刚体各种运动的动力学计算中。
转动惯量和启动电机功率的计算

已知刚体的转动惯量怎么求转矩转动惯量和转矩没有关系的。
转动惯量单位kgm^2,简单的说和旋转物的密度和形状有关;转矩单位Nm,是施加力的大小和力臂的乘积,与被施力物体无关。
如果说互相之间的联系,从能量的角度可找到相关的东西转动惯量和动能的关系:E=(1/2)Jw^2,J是旋转惯量,w是旋转角速度;转矩与做功的关系:A=(1/2)Mwt,M是转矩,w是旋转角速度,t是力矩施加时间。
当转动动能E=转矩做功A时,由以上公式可以得出:M=Kw/t 这个公式是在理想状态下得到的,限制条件:对一静止物质施加一个恒定转矩M,物质由角速度0经过时间t后加速到角速度w转矩M=J(转动惯量)Xβ(角加速度)大家好,最近一个项目要选择电机。
根据圆盘负载的转动惯量公式J=Mr^2/2J负载转动惯量单位kgm^2,M圆盘质量,单位kg,r圆盘半径单位m。
计算得转动惯量为0.288kgm^2.(质量10kg,半径0.24m).根据转矩公式T=Jw J 转动惯量单位kgm^2,w角加速度单位rad/s^2.可得转矩。
而直线加速度与角加速度的转换公式为w=V/r V线加速度,r半径。
那转矩公式可转变为T=Jw=J*V/r 电机960rpm/mim 时线加速度为960*0.48*3.14/60=24.1m/s^2。
转矩T=J*V/R=0.288kgm^2*24.11m/s^2/0.24m=28.9Nm最后通过公式T=9550*P/N ,电机为6极,可得P=2.9kW.不知以上的公式计算是否正确,我认为没有错,可拖动这样一个负载9公斤的铝盘需要那么大的电机吗。
唉,不是这样的。
转动惯量大不怕,问题是你是不是需要转速0-100%用这么大的加速度。
如果你不需要这么快的加速度,比如说想把转速从0慢慢提升到100%转速,那电机所需的动转矩就可以很小了。
电机的功率也降下来了。
关键是你想把电机(铝盘)的转速从0-100%变化,需用多少时间?有了这个要求,再去根据铝盘的转动惯量计算起动转矩,选取电机功率和额定转速(选择电机的极数)就OK了。
电机阻力矩与转动惯量

转动惯量与阻力矩的计算一、转动惯量泵体内的主要转动部件有一级叶轮、二级叶轮、衬套和末端轴承,忽略油封、键等小附件。
在三维软件里实体建模主要转动部件,输入材料密度,即可计算出其转动惯量。
因实物有毛刺等缺陷,加上可以忽略的小附件重量,可以乘以一系数1.1,以修正后的计算值作为转动惯量值J 。
J=公式二、阻力矩的理论计算电机平稳运行时,只需克服气动阻力和机械摩擦阻力,根据力矩平衡原理:T T T =+气动摩擦电机电机加速运行时,除了需要克服气动阻力矩和摩擦阻力矩外,还需克服加速阻力矩,即:T T T T =++加速气动摩擦电机根据旋涡气泵厂家提供的数据,交流电机在50Hz 运行时,其轴输出功为750W,对应的转速为2800rpm 。
气泵在该转速平稳运行时,电机输出力矩:0.759550/2800 2.56N m T =⨯=⋅电机交流电机在60Hz 运行时,其轴输出功为1100W ,对应的转速为3200rpm 。
气泵在该转速平稳运行时,电机输出力矩:1.19550/3200 3.28N m T =⨯=⋅电机即在2800rpm 平稳运行时, 2.56N m T T +=⋅气动摩擦;在3200rpm 平稳运行时,3.28N m T T +=⋅气动摩擦。
新开发的电机,要求0~2800rpm 的加速时间为2.5s,其角加速度为:28002/60/2.5117.29ωπ=⨯=rad/s 2假设加速过程中,气动阻力矩与摩擦阻力矩为一恒定值2.56Nm,电机加速过程要克服的阻力矩为( 2.56)N m T +⋅加速,而:T J ω=⨯加速因此,新开发设计扭矩应达到Nm 。
三、阻力矩的验算根据6月3日测得的加速时间值(见表1),0~2930rpm 左右的平均加速时间为13s 。
表1 加速时间测试结果测试过程中驱动泵头的是三意公司的电机,其扭矩为8Nm ,假设此过程中T T +气动摩擦为一恒定值2.794Nm(根据3200rpm 和2800rpm 处的扭矩值插值得到),此加速过程可供下式表示:8 2.794 2.794T J ω=+=⨯+加速其中:29302/60/1323.60ωπ=⨯=rad/s 2,由此得:2(8 2.794)/23.600.22kg m J =-=⋅。
