max29X

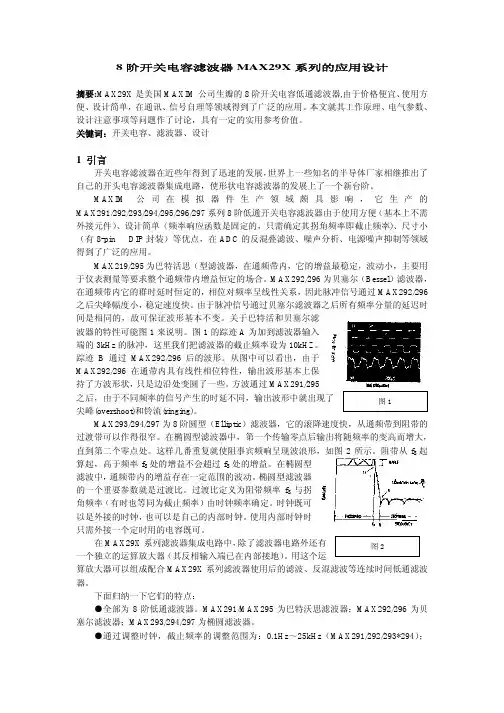

8阶开关电容滤波器MAX29X 系列的应用设计摘要:MAX29X 是美国MAXIM 公司生瓣的8阶开关电容低通滤波器,由于价格便宜、使用方便、设计简单，在通讯、信号自理等领域得到了广泛的应用。
本文就其工作原理、电气参数、设计注意事项等问题作了讨论，具有一定的实用参考价值。
关键词：开关电容、滤波器、设计1 引言开关电容滤波器在近些年得到了迅速的发展，世界上一些知名的半导体厂家相继推出了自己的开头电容滤波器集成电路，使形状电容滤波器的发展上了一个新台阶。
MAXIM 公司在模拟器件生产领域颇具影响，它生产的MAX291/292/293/294/295/296/297系列8阶低通开关电容滤波器由于使用方便（基本上不需外接元件）、设计简单（频率响应函数是固定的，只需确定其拐角频率即截止频率)、尺寸小（有8-pin DIP 封装）等优点，在ADC 的反混叠滤波、噪声分析、电源噪声抑制等领域得到了广泛的应用。
MAX219/295为巴特活思（型滤波器，在通频带内，它的增益最稳定，波动小，主要用于仪表测量等要求整个通频带内增益恒定的场合。
MAX292/296为贝塞尔（Bessel ）滤波器，在通频带内它的群时延时恒定的，相位对频率呈线性关系，因此脉冲信号通过MAX292/296之后尖峰幅度小，稳定速度快。
由于脉冲信号通过贝塞尔滤波器之后所有频率分量的延迟时间是相同的，故可保证波形基本不变。
关于巴特活和贝塞尔滤波器的特性可能图1来说明。
图1的踪迹A 为加到滤波器输入端的3kHz 的脉冲，这里我们把滤波器的截止频率设为10kHZ 。
踪迹B 通过MAX292/296后的波形。
从图中可以看出，由于MAX292/296在通带内具有线性相位特性，输出波形基本上保持了方波形状，只是边沿处变圆了一些。
方波通过MAX291/295尖峰(overshoot)和铃流(ringing)。
MAX293/294/297为8阶圆型（Elliptic ）滤波器，它的滚降速度快，从通频带到阻带的过渡带可以作得很窄。
滤波器主要参数与特性指标-滤波器的主要性能参数
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载滤波器主要参数与特性指标-滤波器的主要性能参数地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容滤波器的主要参数（Definitions）：中心频率（Center Frequency）：滤波器通带的频率f0，一般取f0=（f1+f2）/2，f1、f2为带通或带阻滤波器左、右相对下降1dB或3dB边频点。
窄带滤波器常以插损最小点为中心频率计算通带带宽。
截止频率（Cutoff Frequency）：指低通滤波器的通带右边频点及高通滤波器的通带左边频点。
通常以1dB或3dB相对损耗点来标准定义。
相对损耗的参考基准为：低通以DC处插损为基准，高通则以未出现寄生阻带的足够高通带频率处插损为基准。
通带带宽（BWxdB）：指需要通过的频谱宽度，BWxdB=（f2-f1）。
f1、f2为以中心频率f0处插入损耗为基准，下降X（dB）处对应的左、右边频点。
通常用X=3、1、0.5 即BW3dB、BW1dB、BW0.5dB 表征滤波器通带带宽参数。
分数带宽（fractional bandwidth）=BW3dB/f0×100[%]，也常用来表征滤波器通带带宽。
插入损耗（Insertion Loss）：由于滤波器的引入对电路中原有信号带来的衰耗，以中心或截止频率处损耗表征，如要求全带内插损需强调。
纹波（Ripple）：指1dB或3dB带宽（截止频率）范围内，插损随频率在损耗均值曲线基础上波动的峰-峰值。
带内波动（Passband Riplpe）：通带内插入损耗随频率的变化量。
1dB带宽内的带内波动是1dB。
带内驻波比（VSWR）：衡量滤波器通带内信号是否良好匹配传输的一项重要指标。
IC应用电路图全集

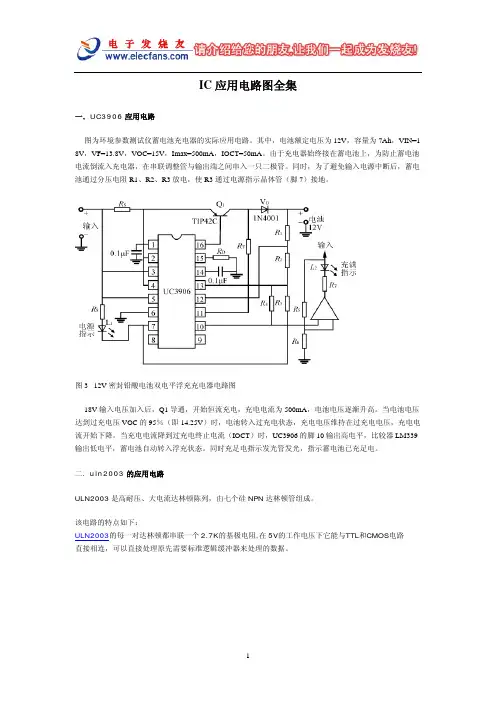

IC应用电路图全集一．UC3906应用电路图为环境参数测试仪蓄电池充电器的实际应用电路。
其中，电池额定电压为12V，容量为7Ah，VIN=1 8V，VF=13.8V，VOC=15V，Imax=500mA，IOCT=50mA。
由于充电器始终接在蓄电池上，为防止蓄电池电流倒流入充电器，在串联调整管与输出端之间串入一只二极管。
同时，为了避免输入电源中断后，蓄电池通过分压电阻R1、R2、R3放电，使R3通过电源指示晶体管（脚7）接地。
图3 12V密封铅酸电池双电平浮充充电器电路图18V输入电压加入后，Q1导通，开始恒流充电，充电电流为500mA，电池电压逐渐升高。
当电池电压达到过充电压VOC的95％（即14.25V）时，电池转入过充电状态，充电电压维持在过充电电压，充电电流开始下降。
当充电电流降到过充电终止电流（IOCT）时，UC3906的脚10输出高电平，比较器LM339输出低电平，蓄电池自动转入浮充状态。
同时充足电指示发光管发光，指示蓄电池已充足电。
二．uln2003的应用电路ULN2003是高耐压、大电流达林顿陈列，由七个硅NPN达林顿管组成。
该电路的特点如下：ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。
ULN2003工作电压高，工作电流大，灌电流可达500mA，并且能够在关态时承受 50V的电压，输出还可以在高负载电流并行运行。
ULN2003采用DIP—16或SOP—16 塑料封装。
本设计选用GALl6V8为环形脉冲分配器，ULN2003(国产型号为5G1413)是七路达林顿驱动器阵列，是个集电极开路(OC)输出的反向器.最大驱动电流可以达到500mA。
通常应用时是把负载步进电机的一端接到VD D(12V)上，另一端接到输出引脚上，如16脚。
为了防止程序进入死循环，增加了外部的硬件看门狗定时器MAX813L，其内部的看门狗定时器监控UP/UC的工作。
MAX261可编程通用开关电容有源滤波器及应用
MAX261可编程通用开关电容有源滤波器及应用2007-09-05 19:03夏红兵徐守时王牧在信号采集系统中，常需要对某种干扰进行压制，从而提高整个系统的信噪比，当干扰信号频率并不固定时，可采用自适应方法控制陷波频率，从而达到最佳滤波效果。
MAX261是美国MAXIM公司推出的CMOS 双二阶通用开关电容有源滤波器，可以采用微处理器控制其精确滤波器函数，无需外围元件即可构成多种带通、低通、高通、带阻、全通滤波器，其内部含有两个二阶滤波单元，每个单元中心频率、Q值、滤波器工作模式均可由程序设置，具有外围元件少、能处理较宽的频带(与工作频率、输入时钟频率和工作模式有关，最大工作频率范围从0.4Hz至57kHz)、以及可编程控制等优点。
与数字滤波器相比，具有处理速度快、整体结构简单，因此它被广泛应用于数字信号处理、自适应滤波、信号分析和锁相环等领域中。
1 内部滤波器单元结构MAX261包括两个二阶开关电容有源滤波器和一个自由运算放大器，每个滤波单元结构见图1。
每单元使用了两个级联的积分器和一个加法放大器，片内开关与电容通过反馈控制每个滤波单元的f(中心频率)和Q值，它们的精确度由内部电容比决定。
尽管开关电容网络(SCN)实际上是离散系统，但其特性非常接近于连续时间滤波器。
为获得理想二阶状态变量响应，应保证较大的输入时钟频率与滤波器中心频率比(fCLK /fo)。
摘要：叙述了MAX261双二阶可编程通用开关电容有源滤波器的工作原理和功能，并介绍了它的一个应用。
关键词：开关电容有源滤波器滤波器设计步骤应用实例MAX261可编程通用开关电容有源滤波器及应用图1 MAX261滤波器单元结构2 引脚及其功能MAX261的引脚见图2，引脚名的最后一个字母表示其所属第几个滤波单元，如A表示第一单元，B表示第二单元。
引脚名的前几个字母表示其功能，其中LP为低通输出，BP为带通输出，HP为高通/带阻/全通输出。
IN为输入，A为编程输入数据地址位，D为输入数据位，CLK为时钟输入，OSC OUT可与晶振或RC构成时钟输入，WR为写允许输入，OPIN与OP OUT分别为自由运放的输入和输出端，V+为正电源，V-为负电源，电源电压为±2.37～±6.3V之间。
