HDX终端的操作手册
HDX终端安装配置手册
Polycom HDX 终端安装配置手册— 2013年6月—目录第1章 HDX 系统初次安装 (3)1.1硬件连线安装 (3)1.1.1 HDX7000 系列 (3)1.1.1.1 HDX 7000视频输入输出接口图 (3)1.1.1.2 HDX 7000音频输入输出接口图 (4)1.1.1.3 HDX 7000网络及电源接口图 (4)1.1.2 HDX8000系列 (5)1.1.2.1 HDX 8000视频输入输出接口图 (5)1.1.2.2 HDX 8000音频输入输出接口图 (6)1.1.2.3 HDX 8000网络及电源接口图 (6)1.2硬件摆放及面板指示灯说明 (7)1.2.1会议室布置 (7)1.2.2 HDX7000/8000摆放 (7)1.2.3开机和关机 (7)1.2.4指示灯说明 (8)1.3 HDX系统初始化 (8)1.3.1选择语言 (8)1.3.2欢迎提示页 (10)1.3.3国家选择 (11)1.3.4设置系统名称 (11)1.3.5设置LAN的相关参数 (12)1.3.6安全性设置 (13)第2章 HDX系统高级配置 (15)2.1改变视频接口 (15)第3章 HDX系列的日常使用 (16)3.1遥控器功能键说明 (16)3.2麦克风的操作 (17)3.2.1麦克风静音 (17)3.2.2麦克风取消静音 (17)第4章 HDX 故障排除方法 (18)4.1.1无法拨入会议 (18)4.1.2无法看到图像 (18)4.1.3无法听到声音 (19)4.1.4无法发送双流 (19)第1章HDX 系统初次安装1.1 硬件连线安装1.1.1 HDX7000 系列1.1.1.1 HDX 7000视频输入输出接口图1.1.1.2 HDX 7000音频输入输出接口图1.1.1.3 HDX 7000网络及电源接口图1.1.2 HDX8000系列1.1.2.1 HDX 8000视频输入输出接口图1.1.2.2 HDX 8000音频输入输出接口图1.1.2.3 HDX 8000网络及电源接口图1.2 硬件摆放及面板指示灯说明1.2.1 会议室布置1.采用带有遮光布的窗帘，减少室外光线对会议的影响，最好能杜绝自然光，采用人造光2.室内光线的亮度要够，一般要达到500-800流明3.设备的镜头不能摆放在逆光的位置4.摄像头的高度在1.5－1.8米左右，与人眼基本齐平5.MIC的摆放要注意，不能靠近有声音输出的设备（如电视机的音箱）或有噪声发出的设备（如室内的空调旁）1.2.2 HDX7000/8000摆放HDX7000和HDX8000有多种摆放方式。

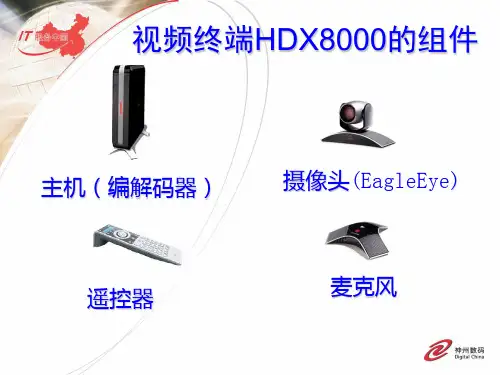

HDX安装使用说明书
菜单：“系统”－“诊断”－“网络” 近端回路：可以测试终端自身编解码、音视频线连接 是否正常，即可以判断本端是否出故障 PING：可以测试网络线路是否联通 路径检测：检测整条线路是否通畅
诊断信息简介
视频诊断信息
菜单：“系统”－“诊断”－“视频” 该项测试可以查看显示设备颜色是否纯正
扬声器诊断信息
终端诊断
诊断信息简介
诊断信息菜单内容
诊断信息简介
系统状态信息
菜单：“系统”－“诊断”－“系统状态” 检测终端每个模块是否正常，该菜单中不能出现 红色箭头
诊断信息简介
呼叫统计信息
菜单：“系统”－“诊断”－“系统状态” 检测终端每个模块是否正常，该菜单中不能出现 红色箭头
诊断信息简介
网络诊断信息
诊断信息简介
系统重设功能
菜单：“系统”－“诊断”－“系统重设” 当终端出现故障或是配置出问题时，可以通过系统 重设功能恢复终端出厂设置，然后自行重新设置
系统信息
系统信息查看
菜单：“系统”－“系统信息” 查看当前设备的信息
软件选项
系统信息查看
菜单：“系统”－“管理设置”－“常规设置”－“选项”
终端日常操作
HDX8000的全面安装
遥控器的使用
终端初始化设置
终端初始化配置
语言选择
用遥控器选择简体中文，选定后按确定即可
终端初始化配置
欢迎界面
此页不需做任何配置，选中点击下一页即可
终端初始化配置
国家的选择
点击下拿菜单，选择（中国）CHINA，进入下一页
终端初始化配置
系统名设置
此处需要根据用户需求输入终端名称，建议一般输入终 端所在地名的汉语拼音或是终端型号
HDX8000使用手册
– 还可放在手推车内或桌子上
如果您要水平放置系统，请拆下支架，并安装自粘底脚
HDX终端系统安装、连接和初始化设置
-打开和关闭电源
要打开 Polycom HDX 系统的电源，请执行下列操作之一：
– 按遥控器上的 电源按钮 – 按系统上的电源按钮 – 将在约 10 秒内显示 Polycom 开机显示屏幕
HDX终端系统安装、连接和初始化设置
-初始化设置5-LAN属性
默认自动获得IP地址，可选择手动输入 连接到LAN
HDX终端系统安装、连接和初始化设置
-初始化设置6-安全
默认密码是系统序列号，建议删除或修改 不要选“访问系统必须登陆”
HDX终端系统安装、连接和初始化设置
-初始化设置7-注册
调用预置镜头位 直接点击遥控器数字键的0－9，调用相关预设位，连续 点击2个数字可调用10－99的镜头
HDX终端基本设置和日常使用
-麦克风操作
麦克风静音
– 按遥控器上的 静音，或按麦克风上的 以将呼叫静音, 屏幕左下角会显示本地MIC关闭的图标,MIC上的红灯亮起时， 表明MIC在静音状态，此时视频终端将不接受包括调音台等任 何外部音频输入 麦克风取消静音 – 当视频终端处于静音状态中，按遥控器上的 静音，或按 麦克风上的 以取消静音，此时麦克风的红灯将熄灭
HDX终端高级功能介绍
-双显
系统-管理设置-监视器
设置“监视器2”的分辨率和视频格式，显示内容 把显示设备接到终端的第2路视频输出 会议过程中，默认第1路显示远端画面，第2路显示本地画 面,如果发送双流，则第1路显示双流画面，第2路显示远 端画面
宝利通HDX-7000用户日常操作手册
14
常见问题及排查方法
15
终端常见问题汇总
菜单需要密码 设备初次安装时如果没有删除菜单管理密码，进入菜单的管理设 置时需要输入密码，此密码默认为设备的SN号
16
终端常见问题汇总
蓝屏问题的原因 原因：显示采用的是VGA输出 措施：连接VGA显示设备，重新更改显示类型
17
终端常见问题汇总
画面出现黑白现象 原因：摄像机视频信号类型中S-Video或复合输入没有选择正确 措施：进入菜单中的摄像机设置，更改输入类型。
听到的远端声音大小调整 选择近端摄像头或视频源 返回上一层菜单
应答或发起呼叫 显示屏幕键盘 可选功能菜单显示 输入地址中的点
2
发起和结束呼叫
发起呼叫 点击 按键，屏幕显示“拨打电话”，输入对方IP地址，选择 “通话质量”，再点击 按键。
对方IP地 址在这里 输入
此处选择呼 叫速度
终端 主界 面,背 景为 摄像 头画 面
20
终端常见问题汇总
画面很亮 原因：打开了逆光补偿或镜头逆光了 措施：关闭逆光补偿，转动镜头，调整到不逆光的位置
21
终端常见问题汇总
镜头无法转动 原因：没有选择近端或镜头连接线缆没有连接正确 措施：先点击遥控器近端按钮再控制镜头，检查镜头连接线缆
ห้องสมุดไป่ตู้
22
终端常见问题汇总
听到自己的声音 原因：本地音频输出线缆连接错误，连接到了VCR接口 措施：检查音频连接线缆，重新连接到主音频输出
11
视频会议日常使用注意事项
发言时，不必手持MIC，距MIC 0.5m为佳。
会议开始前，应固定好MIC的位置。MIC尽量远离有噪音发出 的设备，并且尽量使发言人能正对MIC，这样采集的声音质量 更高，声音效果更好。会议过程中，特别是本地有人发言时尽 量不要移动MIC，因为配置的全向MIC灵敏度很高，发言时移 动MIC会出现很大的噪音。
宝利通HDX终端的安装及使用说明
“主页”按钮，弹出菜单点击“最近通话”的选项
HDX终端日常使用
-应答和呼叫
拨打IP地址发起呼叫界面（一般不用主动发起呼叫）
输入对方IP地址
选择呼叫速率，最高 可选择1920K
输入完地址，选择 完呼叫速率即可发 起呼叫
HDX终端日常使用
-摄像机以及视频源控制
1、摄像机基本控制
摄像机移动：按遥控器上的箭头按钮，将摄像机向上、下、左、右移动。 注意：一定要确认在“近端”模式才能对本地的摄像机进行控制， “远端”无法控制本地摄像机 摄像机远近变焦：按变焦 设置预设位： 如要将会议室全景作为预设1，发言人近景作为预设2，分别按遥控器上 调整摄像机的焦距
系统-诊断
HDX终端诊断功能
-简单故障排除
1、系统状态
显示系统状态，显示遥控器电池、麦克风、网络连接情况，可以打开每一
项继续查看该状态的详细信息，不正常的选项会以警报和红色箭头显示
提示警报
将光标挪至每个点击进去选 项即可查看详细信息
HDX终端诊断功能
2、呼叫统计
-简单故障排除
显示音视频呼叫传输与接收参数详情（可显示呼叫速率、音视频协议、丢
会场秩序注意事项
• 会议过程中，不需要发言的会场要主动将本地会场的MIC关闭，保证 会场安静。当需要发言时要及时打开MIC。 • 会议过程中，需要发言讨论时，先打开MIC向主会场提出请求，得到 同意后再继续发言，否则请继续保持静音。 • 发言时，要一个人一个人的发言，不要多人同时讲话。因为全向MIC 会把所有人的声音混合，远端听到的声音会非常嘈杂，听不清具体说 话内容。 • 在会议进行过程中，尽量控制会场噪音，不要在会场中随意走动。
的数字1、2键2-3秒后，屏幕下方会显示“预设1已存储”、“预设2已存
HDX系列 终端操作手册
HDX系列终端操作手册1．会场字幕：对该会场的名称定义。
设置步骤：进入终端实用程序。
2．发送双流：对电脑上的内容发布出去，使得会议更加的人性化。
设置步骤：用VGA线连接笔记本，笔记本的分辨率应该设置成1024*768以下，然后笔记本输出模式为辅助或者双屏模式，然后按下终端遥控器的*内容*按钮，即可以发送了。
3．拨号：拨通对方的会场。
设置步骤：在对话框里输入对方的IP地址，然后按*拨号*即可。
4．设置IP：给终端设置IP，使得其可以在网络上进行通信。
设置步骤：系统->管理设置->LAN属性输入IP地址网关等信息，具体内容联系网管或相关人员。
5．设置自动应答：使得对方会场呼叫本会场时，本会场不用进行任何操作即可以通信。
设置步骤：系统->管理设置->常规设置->系统设置->呼叫设置6．设置视频输出模式：换过显示器或者在同一显示器上换过不同的接口，需要设置过终端的视频输出模式，显示器才会有信号。
设置步骤长按显示按钮5秒，然后选择想应的接口模式。
7．音频输入显示：显示终端上面已经连接了哪些音频输入设备且是在工作状态中。
设置步骤：系统主页->诊断界面->音频->音频指示器8．音频输出显示：看音频输出设备是否在工作状态中。
设置步骤：系统主页->诊断界面->音频->扬声器测试9．设置H.323网络类型：H.323即基于包交换的网络类型中，是我们用的最多最广泛的。
设置步骤：系统主页->管理设置>网络10.主屏幕设置（通话质量）：在拨会议的时候，可以根据需要选择不同的带宽，让这一选项在拨号主界面中显示。
设置步骤：系统主页->管理设置->常规设置->系统设置11.逆光补偿:有的会场由于室内灯光原因，使得本会场比较暗，使得远端看本地的画面不好。
设置步骤：系统主页->管理设置->摄像机12．信息统计：查看当前通话的详细信息。
HDX7000终端操作指南.doc
HDX终端操作指南一、主机接线图（HDX）：按照下图方式将线缆连接好，按终端前面面板的开关键开机，或者按遥控器上的按钮3秒钟（遥控器需要对准镜头）。
二、视频呼叫：1. 输入市局MCU的IP地址或其他分会场或的IP 地址，按遥控器上的呼叫。
(或被动等待上级部门建会后统一呼叫)2. 按遥控器上的挂断，如果出现提示，请确认您要挂断。
三、简单故障处理：1、电视机黑屏：原因：是因为电视机的输入源没有选对或者是视频线没有接好；处理：选择正确的电视机的输入源或者是按照“设备连接图”连接好视频线；2、电视机蓝屏，但是可以看到终端的菜单：原因：视频源没有选择正确或镜头的输入类型没有选择正确；处理：点击遥控器近端按键，选择正确视频源，检查菜单内关于摄像机的配置；3、电视机没有声音：原因：1、电视机静音了；2、终端音量关闭了；3、音频线缆连接错误；处理：1、调节电视机音量；2、使用遥控器调节终端音量，进入“系统信息”－“诊断”－“音频”，诊断音频的输入和输出；3、按照“设备连接图”检查音频线缆是否连接正常；4、镜头无法转动：原因：1、没有在遥控器上选择近端；2、镜头连接线缆没有连接正确。
处理：1、先点击遥控器近端按钮，再控制镜头；2、检查镜头连接线缆5、遥控器无法正常使用：处理：1、检查电池；2、遥控时需要对准摄像机进行遥控；6、无法加入会议：处理：1、检查网线接口指示灯是否闪烁；2、检查网线是否连接在终端的“LAN”接口处；3、如果主屏幕显示我的IP：0.0.0.0则说明终端与网络的连接为断开状态，请与网络管理员联系。
7、无法发送双流:处理:1、检查线缆连接手否正确（参照“主机接线图”）；2、检查是否已经发送PC信号；3、检查PC的分辨率是否为1024x768；4、检查是否将内容发出，按遥控器内容键；。
HDX8000终端简易操作步骤
HDX7000/8000终端简易操作步骤1、发起呼叫：按下按键，屏幕显示拨号菜单，输入对方IP地址，在“通话质量”中选择呼叫带宽和呼叫网络类型后再次按下按键。
2、结束呼叫：点击遥控器按键，出现结束呼叫菜单，再点击按键，结束当前呼叫。
3、调整音量：要对音量大小进行调整，点击遥控器声音按键，显示屏上将显示当前的音量等级。
4、打开和关闭麦克风：点击遥控器静音按键或点击MIC上的开关，可以打开或关闭本端的麦克风（注意：关闭本地MIC时，电视机图像的左下角会显示本地MIC关闭的图标。
MIC上的红灯亮起时，表明MIC在关闭状态。
MIC正常工作时红灯不亮或亮绿灯。
）。
5、观看本端图像或远端图像：点击遥控器近端查看本端图像或远端按键远端图像；如果想遥控本地或者远端摄像头需要先点击遥控器近端按键，显示设备图像的右上角出现近端图标，使用以下摄像机可以对摄像头进行控制：控制摄像头垂直和水平运动控制摄像头的变焦；6、视频源选择：点击遥控摄像机按键，显示设备图像的下方出现视频源选择的图标，左右移动光标，选择相应的视频源。
7、发送和结束双流：点击遥控内容按钮，主显示设备下方显示“发送双流字样”，双流发送成功；如结束发送双流再按一次内容按钮。
8、查看呼叫信息：点击遥控器按键，调出呼叫状态信息，点击远端按键，返回远端画面。
9、摄像头位置预设：先调整好要预设的摄像头位置，点击遥控器位置预设按键，主显示器下方出现0-9的数字，长按某一数字后屏幕下方显示某数字已存储既完成该位置的预设。
10、输出信号源选择：终端输出信号端口发生变化,长按遥控显示按键，在遥控器的LED 屏上会显示“DVI、VGA等”端口类型，按遥控上下键确定与实际输出对应的端口类型；同时视频终端单分屏显示要调整画中画的位置，按遥控显示按键，按一次位置变化一次。
11、返回和主页：遥控器返回按键是回到上一次操作步骤，主页是直接回到开机界面。
12、删除输错信息：按遥控器删除按键即可。
Polycom HDX系列视频会议系统使用指南说明书
管制通告重要安全措施请在使用本系统前阅读并理解下列说明：•当儿童使用或接近该系统时需予以密切看管。
使用中应有人照看。
•只使用当前额定值至少与该系统相等的延长电线。
•清洁和维护该系统之前以及未使用时请务必断开电源。
•清洁时不要将液体直接喷洒在系统上。
务必先用液体润湿不带静电的布料再行擦试。
•不将系统浸泡在任何液体中，或将任何液体置于其上。
•不要拆卸本系统。
为了避免触电危险和保持该系统的担保有效，必须由合格的技术人员进行维护或修理工作。
•将该设备连接到接地插座。
•只将系统连接至有电涌保护的电源插座。
•保持通风口不为任何物体堵塞。
•如果系统或任何附件安装在一个封闭的空间（如机柜）中，请确保封闭空间中的气温不超过 40°C (104° F)。
您可能需要提供强制制冷以便将设备控制在其工作温度范围内。
•注意：为了降低发生火灾的风险，请只使用 No. 26AWG 或更粗的通讯电缆。
•不要在靠近水的地方使用此产品。
•不要在暴风雨天气使用此产品。
闪电可能会导致触电（尽管这种可能性比较小）。
请妥善保管这些说明。
特殊安全说明警告。
触电危险：为了降低造成人身伤害或设备损坏的风险，仅限使用 Polycom HDX 4500 背板上的插座将监视器连接到系统。
插头用作断电设备：该设备所连接至的电源插座必须安装在设备附近，并且可以随时方便地够到。
请遵守现有的安全说明并按照指导采取所有安全措施。
电气规格Polycom HDX 9004、Polycom HDX 9002、Polycom HDX 9001：100-240 VAC，50-60 Hz, 4 APolycom HDX 9006、Polycom HDX 8000 系列：100-240 VAC，50-60 Hz，2.3 APolycom HDX 7000 系列：100-240 VAC，50-60 Hz，2.3 APolycom HDX 6000 系列：100-240 VAC，50-60 Hz，1.6 APolycom HDX 4000、Polycom HDX 4000 HD：100-240 VAC，50-60 Hz，2.3 APolycom HDX 4000、Polycom HDX 4000 HD 监视器：100-240 VAC，50-60 Hz，1.5 APolycom HDX 4500：100-240 VAC，50-60 Hz，2.3 APolycom Touch Control：44-57 VDC，12.95 W（兼容 802.3af）许可限制此处包含或描述的软件程序是 POLYCOM, INC. 或其许可方的产品。
HDX用户使用手册
● 转动摄像机到指定位置，调整好画面变焦大小 ● 按
预置位按钮 ● 按0-9中的一个数字按钮确定预置位编号 ● 直接按0-9数字键使摄像机到达预置位
HDX 高清视频会议终端操作指南
要调整音量，请执行下列操作：
• 反复按 遥控器上的音量。
增大音量 • 按住 遥控器上的音量以快速
升高或降低近端站点的音量。
降低音量
遥控器静音 麦克风静音按钮
会场麦克风静音
（指示灯亮红色）
摄像机转动
俯仰和变焦
摄像机预置位
设定和使用
双流使用指导
1. 在会议开始前请将VGA 插头与笔记本连接，将笔记本分辨率设
置为1024*768；
2. 在确认分辨率与线缆均准备完毕后，按住笔记本电脑左下角的
Fn 键+ F7视频切换键，进行笔记本的视频的切换。
（不同笔记 本会使用不同的Fx 键进行切换，下图为Thinkpad 笔记本是采 用来进行切换的。
）
3. 最后按遥控器上的“内容”键发送双流。
请确认：
屏幕分辨率为
1024*768
1）按完内容键显示器会显示如下内容，选择“计算机”选项并确认。
2）如要停止发送双流，再按一下内容键即可。
关机前挂断终端
内容键
按遥控器上按钮结束会议。
HDX视频会议终端用户手册
用户手册
目录
HDX终端产品介绍
HDX终端系统安装、连接和初始化设置 HDX终端基本设置和日常使用
HDX终端诊断功能及日常使用注意
HDX终端高级功能介绍 HDX终端常见故障处理
Polycom HDX 高清视频终端系列
UltimateHD™ – HD音频, HD 视频, HD 内容共享
摆放 Polycom HDX 9000 系统
Polycom HDX 9000 系列的系统应放在桌面上或设备 机架中。
摆放Polycom HDX 8000和HDX 7000系统
可以使用多种方法安装，安装在合适的位置。
使用支撑设备（如底座或墙托）时，应将系统装配在显示器后面 的支架中。
还可放在手推车内或桌子上。
HDX终端高级功能介绍
发出多点呼叫
在通话过程中，按绿色呼叫键 ，呼叫另外一个站点， 通过系统的内置MCU召开多点会议。（可能需要输入多 点选项密钥） 可以使用 PathNavigator的“即时会议”功能，向包括发 出呼叫的站点在内的最多 10 个站点发出多点呼叫。（需 PathNavigator支持） 在目录中创建并呼叫一个多站点条目，或者同时向多个其 它站点发出呼叫。
双显
系统-管理设置-监视器
设置“监视器2”的分辨率和视频格式，显示内容。 把显示设备接到终端的第2路视频输出。
会议过程中，默认第1路显示远端画面，第2路显示本地画 面。如果发送双流，则第1路显示双流画面，第2路显示远 端画面。
监视器3
POLYCOM终端的第3路视频输出，默认为VCR录制源。
视频：如果启用了远端，则录制的视频将切换到当前远端 扬声器。如果同时启用了近端和远端，则录制的视频将根
hdx7000终端操作手册要点
HDX7000操作快速指南上海鸿晖信息科技有限公司编制:朱厚杰2011年10月一、HDX7000组成HDX7000主要由以下4部分组成：1．HDX终端(视频编解码主机)2．高清摄象机1080P(EagleEye II)3．全向麦克风4．遥控器二、遥控器介绍三、菜单结构（在开机后的界面中，即主页的左下角，可见“系统”按钮，选择后可见各级功能菜单，结构如下）四、开机初始化设置4.1语言选择4.2欢迎界面4.3国家选择4.4系统名设置：地名拼音4.5LAN属性设置4.6 安全设置：把密码去掉（密码为设备序列号）4.7注册信息设置：注册后面的“勾”要去掉4.8初始化完成，系统重启4.9 HDX7000初始化后续设置系统重启后的几个操作：A：系统－管理设置－常规设置－系统设置－呼叫设置（最长通话时间设置为“0”；点对点自动应答和多点自动应答都选择“是”）B：系统－管理设置－常规设置－主屏幕设置（通话质量“勾上”）C：系统－管理设置－音频（启用键盘噪声降低“勾去调”）D：系统－管理设置－音频回声消除“勾上”（hdx6000没有此选项）E：系统－管理设置－常规设置－位置（时间服务器“关掉”）五、日常应用1.开机和关机按下遥控器右上角的“电源”按键（或按下主机前的电源按钮），即可开启设备；按住遥控器右上角的“电源”按键（或按住主机前的电源按钮），按住5秒钟后松开，即可关闭设备。
2.IP设置点击“主页”按键，选择“系统信息”－“管理设置”－“LAN属性”。
输入本机的IP地址、子网掩码、网关地址。
按遥控器的“主页”键，选择是，重新启动机器。
注意：完成IP设置后，系统必须重新启动，设置才能生效。
3.发起和结束呼叫发起呼叫点击按键，屏幕显示拨号菜单，输入对方IP地址，再点击按键。
如果是呼叫mcu，则在ip后面加会议号：“mcu的ip”##“会议号”。
应答呼叫如果在菜单中没有将自动应答打开，当有呼叫需要应答时，请点击按键应答呼叫。
HDX 9000 简要手册
HDX 9000操作手册目录1.HDX 9000介绍 (3)2.HDX 9000系统背板视图 (4)2.1HDX 9004系统背板视图 (4)2.1.1视频输入和输出 (4)2.1.2音频输入和输出 (4)2.1.3网络/电源输入和输出 (5)2.2HDX 9001/9002系统背板视图 (5)2.2.1视频输入和输出 (5)2.2.2音频输入和输出 (6)2.2.3网络/电源输入和输出 (6)3.遥控器基本介绍 (7)4.菜单结构 (8)5.日常应用 (9)5.1IP地址设置 (9)5.2发起和结束呼叫 (9)5.3调整音量 (10)5.4观看本端图像 (10)5.5打开和关闭麦克风 (10)5.6控制摄像头 (11)5.7选择视频源 (11)5.8预置摄像头位置 (11)5.9发送双流 (12)5.10查看呼叫信息 (13)6.基本设置 (14)6.1呼叫设置 (14)6.2时间设置 (14)6.3呼叫首选项设置 (15)6.4监视器设置 (15)6.5摄像机设置 (16)6.6音频设置 (16)7.常见问题 (18)7.1密码 (18)7.2蓝屏 (18)7.3画面很亮 (18)7.4摄像头无法转动 (18)7.5听到自己的声音 (18)7.6没声音 (18)7.7双流时无PC画面 (19)7.8其他问题 (19)8.视频会议注意事项 (20)1. HDX 9000介绍HDX 9000主要由以下部分组成：1. HDX 9000终端2. 遥控器3. 麦克风4. 摄像头2. HDX 9000系统背板视图2.1 HDX 9004系统背板视图2.1.1 视频输入和输出2.1.2 音频输入和输出2.1.3 网络/电源输入和输出2.2 HDX 9001/9002系统背板视图2.2.1 视频输入和输出2.2.2 音频输入和输出2.2.3 网络/电源输入和输出3. 遥控器基本介绍4. 菜单结构5. 日常应用5.1 IP地址设置点击主页按键，选择“系统”－“管理设置”－“LAN属性”。
hdx7000终端操作手册
HDX7000操作快速指南上海鸿晖信息科技有限公司编制:朱厚杰2011年10月一、HDX7000组成HDX7000主要由以下4部分组成：1．HDX终端(视频编解码主机)2．高清摄象机1080P(EagleEye II)3．全向麦克风4．遥控器二、遥控器介绍三、菜单结构（在开机后的界面中，即主页的左下角，可见“系统”按钮，选择后可见各级功能菜单，结构如下）四、开机初始化设置4.1语言选择4.2欢迎界面4.3国家选择4.4系统名设置：地名拼音4.5LAN属性设置4.6 安全设置：把密码去掉（密码为设备序列号）4.7注册信息设置：注册后面的“勾”要去掉4.8初始化完成，系统重启4.9 HDX7000初始化后续设置系统重启后的几个操作：A：系统－管理设置－常规设置－系统设置－呼叫设置（最长通话时间设置为“0”；点对点自动应答和多点自动应答都选择“是”）B：系统－管理设置－常规设置－主屏幕设置（通话质量“勾上”）C：系统－管理设置－音频（启用键盘噪声降低“勾去调”）D：系统－管理设置－音频回声消除“勾上”（hdx6000没有此选项）E：系统－管理设置－常规设置－位置（时间服务器“关掉”）五、日常应用1.开机和关机按下遥控器右上角的“电源”按键（或按下主机前的电源按钮），即可开启设备；按住遥控器右上角的“电源”按键（或按住主机前的电源按钮），按住5秒钟后松开，即可关闭设备。
2.IP设置点击“主页”按键，选择“系统信息”－“管理设置”－“LAN属性”。
输入本机的IP地址、子网掩码、网关地址。
按遥控器的“主页”键，选择是，重新启动机器。
注意：完成IP设置后，系统必须重新启动，设置才能生效。
3.发起和结束呼叫发起呼叫点击按键，屏幕显示拨号菜单，输入对方IP地址，再点击按键。
如果是呼叫mcu，则在ip后面加会议号：“mcu的ip”##“会议号”。
应答呼叫如果在菜单中没有将自动应答打开，当有呼叫需要应答时，请点击按键应答呼叫。
HDX安装操作手册
简单故障处理
摄像机不能遥控 你按了“近端”键了吗，确认选对了你想控制的镜头
； 遥控器的电池情况;遥控器遥控时是否对着镜头； 遥控器是不是坏了，你可以使遥控器的红外发射区域
对着镜头，从本地画面中看一看当你按遥控器上的按钮 时，红外发射区域是不是有红色的闪光，如果你确认电 池没问题而又没有闪光时，那就是遥控器坏了；
在全屏与主页显示之间切换：设备开机后显 示处于主页状态；当呼叫连接后，系统将自 动以全屏显示视频。
1、全屏状态下：按遥控器上的 钮，可以回到主页状态。
2、主页状态下：按遥控器上的 可以回到全屏状态。
近端按 主页按钮，
屏幕显示的控制
远端和近端画面显示的切换：在一台显示设备 的情况下，远端和近端画面可以在全屏和画 中画之间切换；在两台显示设备情况下，远 端和近端画面可以在两台显示设备之间切换。 切换方法如下：
HDX8000接口介绍
外观
背板图
HDX 8000 接口
Serial RS-232 DVD音频
ISDN/PRI 接口
麦克风 (2) 电话接口
PC音频输入
USB 2.0
音频输入 音频输出
2个网口
视频输入1
笔记本/PC
视频输出1
视频输入2
DVD视频
视频输出1
HDX8000设备连接
VGA线
HDX8000设备连接
•
弄虚作假要不得，踏实肯干第一名。04:27:5904:27:5904:2711/18/2020 4:27:59 AM
•
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.11.1804:27:5904:27Nov-2018-Nov-20
•
重于泰山，轻于鸿毛。04:27:5904:27:5904:27Wednesday, November 18, 2020
POLYCOM HDX 操作说明
使用遥控器调整摄像机
按 近端或 远端以选择近端站点或远端站点摄像机。 按遥控器上的箭头按钮，将摄像机向上、下、左或右移动。 按 变焦来拉远或拉近。
Title of presentation here │ Month Day, Year
40
选择视频源
按遥控器上的 摄像机。然后按您要在近端或远端站点 选择的摄像机或视频源的编号。例如，按 1 可以选择主 摄像机。
23
主屏幕设置
系统-管理设置-常规设置-主屏幕设置
可以定制在主屏幕上显示的选项，用于便捷的导航 通话质量：选√
Title of presentation here │ Month Day, Year
24
网络配置1
系统-管理设置-LAN属性
在此可修改系统IP网络设置
Title of presentation here │ Month Day, Year
27
摄像机设置
如果室内光照严重不足，建议打开“逆光补偿”
Title of presentation here │ Month Day, Year
28
摄像机设置
HDX摄像机2和摄像机3的源配置相同。
其中一路的源设置为“人物”或“内容”时，另一路同时改变。 发送双流时，必须以摄像机1为People，摄像机2或3为Content。
1080P选项
Title of presentation here │ Month Day, Year
3
HDX6000背板图
Title of presentation here │ Month Day, Year
4
HDX支持H.264 High Profile编码技术
HDX6000终端产品说明
HDX中文操作手册
HDX操作手册大纲
一、硬件配置
1）视频接口介绍
HDCI
图一
HDMI
图二
Component色差视频端子
图三
DVI接口
图四
S视频端子（S-Video）
图五
Composite复合视频端子：
图六
2）HDX系列介绍
HDX产品线：
HDX摄像头
图七
数字麦克风
图八
人性化遥控器
图九
3）HDX的硬件安装
HDX摄像头的摆放
1）发起呼叫/挂断通话
2）查看系统信息
3）摄像机的控制
4）调整音量大小
5）双流发送操作
四、故障诊断
1）HDX系列指示灯含义
2）HDX系列系统状态
3）通话中的网络丢包查看
4）HDX网络测试
5）HDX声音测试
6）系统恢复出厂设置
方法一：
方法二:
方法三：
7）日常注意事项及常见问题处理
日常注意事项
常见问题处理：
五、HDX端口
1）HDX端口的开放
PolycomHDX 9000系统接线图
Polycom HDX8000系统接线图
Polycom HDX7000系统接线图
Polycom HDX6000系统接线图
Polycom HDX4000系统接线图
二、软件配置
1）初始化配置
2）基本配置
显示器的设置
摄像机的设置
注意：
音频设置
呼叫设置
网络设置
三、日常使用
建议：摄像头安装高度摄像头的高度在1.5－1.8米左右，与人眼基本齐平。
镜头不能摆放在逆光的位置
注意HDX摄像头只能水平正放，切勿倒置！
宝利通HDX终端安装与使用说明
启动完毕之后显示各种语言进行检测，然后选择简体中文
HDX终端系统安装、连接和初始化设置
-初始化设置2-系统名
输入系统名称，暂不支持中文名称
HDX终端系统安装、连接和初始化设置
-初始化设置3-LAN属性
默认自动获得IP地址，应当选择手动输入
IP地址、子网掩码、网关按照IP地址网络规划表配置
HDX终端日常使用
-应答和呼叫
拨打IP地址发起呼叫界面（一般不用主动发起呼叫）
输入对方IP地址
选择呼叫速率，最高 可选择1920K
输入完地址，选择 完呼叫速率即可发 起呼叫
HDX终端日常使用
-摄像机以及视频源控制
1、摄像机基本控制
HDX终端日常使用
-应答和呼叫
使用本地终端输入IP地址发起呼叫
使用遥控器点击主页按钮 ，出现呼叫界面，点击“拨打电话” 在拨号字段中，输入IP地址信息 选择通话质量 — 指定此呼叫的呼叫速率或呼叫类型 点击界面下方的“呼叫”按键或是遥控器上的绿色呼叫按键 发起呼叫 屏幕上即显示呼叫进度指示器，表示正在发出呼叫。当左下角的指示灯球体变为 全绿色时，表示呼叫已接通。 也可以调用最近通话，选择需要呼叫的对方终端或是其他视频会议设备，点击 “主页”按钮，弹出菜单点击“最近通话”的选项
麦克风
音频输入 音频输出
PC接口
视频输入1
笔记本/PC
视频输00高清终端主机背板接口说明图
目录
➢ HDX终端产品介绍 ➢ HDX终端系统安装、连接和初始化设置 ➢ HDX终端基本设置 ➢ HDX终端日常使用 ➢ HDX终端诊断功能 ➢ 注意事项
鹰眼镜头
HDX终端系统安装、连接和初始化设置
-初始化设置4-安全 默认密码是系统序列号，需要删除，使用遥控器将光标挪 至房间密码一栏，长按删除按键清空密码即可
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
19
摄像机设置
• HDX7000摄像机2和摄像机3的源配置相同。
• 其中一路的源设置为“人物”或“内容”时，另一路同时改变。 • 发送双流时，必须以摄像机1为People，摄像机2或3为Content。
2021/2/21
20
监视器设置
• 系统-管理设置-监视器
• 选择视频输出的相关信息：视频格式和显示比例 • 如果只接了一路视频输出，建议打开“双监视器仿真” • 内容只能选择显示在1个监视器上
• 麦克风取消静音
• 当视频终端处于静音状态中，按遥控器上的 静音，或按麦 克风上的 以取消静音，此时麦克风的红灯将熄灭。
2021/2/21
33
调整音量大小
• 调整音量
• 要对音量大小进行调整，按遥控器声音按键 ，显示屏上将 显示当前的音量等级。
• 使用技巧：通过长按遥控器，可以快速的增加/减少音量。
• 系统-管理设置-音频-立体声设置
2021/2/21
24
位置
• 系统-管理设置-常规设置-位置
• 关闭时间服务器
2021/2/21
25
HDX终端基本日常使用
2021/2/21
26
察看警告
• 主页-警告
• 需要引起注意的异常项目，用红色箭头表示
2021/2/21
27
发起呼叫/挂断呼叫
• 呼叫：在主页上选择“拨打电话”，输入对方IP地址，选 择通话质量和呼叫方式，或者从目录中找到呼叫对象，按 绿色呼叫键
• 默认密码是系统序列号，建议删除或修改 • 不要选“访问系统必须登陆”
2021/2/21
9
初始化设置7-注册
• 取消注册，把“√”去掉
2021/2/21
10
初始化设置8-重启
2021/2/21
11
初始化设置9-完成
2021/2/21
12
HDX终端基本设置介绍
2021/2/21
13
呼叫设置
• 调用预置镜头位
直接点击遥控器数字键的0－9，调用相关预设位，连续点击2个数字可 调用10－99的镜头位。
2021/2/21
32
麦克风操作
• 麦克风静音
• 按遥控器上的 静音，或按麦克风上的 以将呼叫静音。 屏幕左下角会显示本地MIC关闭的图标。MIC上的红灯亮起时 ，表明MIC在静音状态，此时视频终端将不接受包括调音台等 任何外部音频输入。
2021/2/21
2
2021/2/21
3
2021/2/21
4
2021/2/21
5
初始化设置3-国家
2021/2/21
6
初始化设置4-系统名
• 输入系统名
2021/2/21
7
初始化设置5-LAN属性
• 默认自动获得IP地址，可选择手动输入 • 连接到LAN
2021/2/21
8
初始化设置6-安全
• 在此可修改系统IP网络设置
2021/2/21
16
网络配置2
• 系统-管理设置-网络-IP-H.323设置
• 在此可设置网闸
2021/2/21
17
摄像机设置
• 系统-管理设置-摄像机
• 设置摄像机输入的相关信息
2021/2/21
18
摄像机设置
• 如果室内光照严重不足，建议打开“逆光补偿”
2021/2/21
• 注意：建议在初次安装时将音量调整到适当的位置， 今后不再调整此功能，而通过电视机或调音台等设备 调节音量。
2021/2/21
34
发送双流
• 把PC或录放机或 DVD 播放器与系统相连。 • 按遥控器内容键 ，向其他与会方发送双流。
• 如果画面提示不支持当前分辨率，请调整PC的显示设置。
• 按遥控器内容键 ，停止发送双流。
• 系统-管理设置-常规设置-系统设置-呼叫设置
•Hale Waihona Puke 最长通话时间：删掉，不限制通话时间；或改为999分钟 • 自动应答：是
2021/2/21
14
主屏幕设置
• 系统-管理设置-常规设置-主屏幕设置
• 可以定制在主屏幕上显示的选项，用于便捷的导航 • 通话质量：选√
2021/2/21
15
网络配置1
• 系统-管理设置-LAN属性
• 挂断：按红色挂断键
2021/2/21
28
应答
• 远端呼叫本地
• 呼叫设置中的自动应答功能打开时，会自动与对方建立连接 • 自动应答未打开时，需手动应答，建立连接
2021/2/21
29
控制和调整摄像机
• 选择近端站点或远端站点摄像机
• 如果正在通话中，按 近端或 远端以选择近端站点或 远端站点摄像机或者其他视频源。屏幕上的图标指示可以选择 的视频源：
使用遥控器调整摄像机
• 按 近端或 远端以选择近端站点或远端站点摄像机。 • 按遥控器上的箭头按钮，将摄像机向上、下、左或右移动。 • 按 变焦来拉远或拉近。
2021/2/21
30
选择视频源
按遥控器上的 摄像机。然后按您要在近端或远端站点选 择的摄像机或视频源的编号。例如，按 1 可以选择主摄像 机。 屏幕上将显示来自所选的摄像机或视频源的图像。
2021/2/21
31
使用摄像机预设
• 存储预置镜头位
• 将镜头移动到目标位置，调整焦距和角度。 • 按遥控器位置预设键 ，屏幕显示提示信息 • 长按遥控器数字键的0－9设置前10个预设位，要想设置10－99的预设
位先快速点击第一个数字，再长按第二个数字。如设置23预设位：短按 2，长按3 。 • 预设位设置正确后，屏幕下方会出现文字提示。
2021/2/21
21
通过遥控器改变视频接口
• 将遥控器对准摄像头 • 长按“显示”键5秒 • 液晶屏显示接口类型（S-Video，色差，DVI，VGA等） • 按上下键选择需要的接口 • 按向右键确认选择
2021/2/21
22
音频设置
• 系统-管理设置-音频-音频设置
2021/2/21
23
启用立体声
2021/2/21
35
谢谢！
2021/2/21
36
再见
