一、名词解释1、中心投影:投影射线会聚于一点的投影称为中心投影。

2、外方位元素:表示摄影中心和像片在地面坐标系中空间位置和姿态的参数。

3、同名核线:核面与两像片面的交线为同名核线。

4、绝对定向:借助已知的地面控制点,对相对定向建立的模型进行旋转、平移与缩放,使其纳入到地面摄影测量坐标系中。

5、像片纠正:将原始的航摄像片经过投影变换,使变换后得到的影像相当于水平像片的构像,并改化至图比例尺;或应用数学关系式进行解算从原始非正射的数字影像获取数字正射影像。

6、摄影基线:航线方向相邻两摄站点间的空间距离称为摄影基线。

7、内方位元素:确定摄像机的镜头中心相对于影像位置关系的参数。

8、相对定向:确定一个立体像对两像片之间相对位置。

9、核线相关:利用立体像对左、右核线上的灰度序列进行的影像相关。

二、填空题1、摄影测量的发展经历了模拟摄影测量、解析摄影测量、数字摄影测量三个阶段。

2、美国快鸟(Quick bird)卫星影像的全色分辨率为61cm。

3、航向重叠度一般要求的取值范围为30%~40%,旁向重叠度一般要求的取值范围为30%~40%。

4、摄影测量常用的坐标系统有:像平面直角坐标系、像空间直角坐标系、像空间辅助坐标系、地面摄影测量坐标系、地面测量坐标系。

5、模拟法立体测图,解析法立体测图,数字化立体测图包含的基本过程都是内定向、相对定向、绝对定向和测图。

6、相对定向建立的标志是:同名光线对对相交。

7、绝对定向元素有7个, 求解它至少需要2个平高控制点和1个高程控制点。

8、数字影像内定向的目的是:确定扫描坐标系与像平面坐标系之间的关系。

9、光束法区域网平差的的平差单元是:单个光束。

三、判断题1、航摄像片上任何一点都存在像点位移。

(√)2、航摄像片上的影像比例尺处处相等。

( × )3、主垂线与像片面的交点称为像底点。

( √ )4、地面测量坐标系是左手系。

( √ )5、立体像对的相对定向元素有5个。

( √ )6、利用单张像片能求出地面点坐标。

摄影测量知识点要点

摄影测量知识点要点

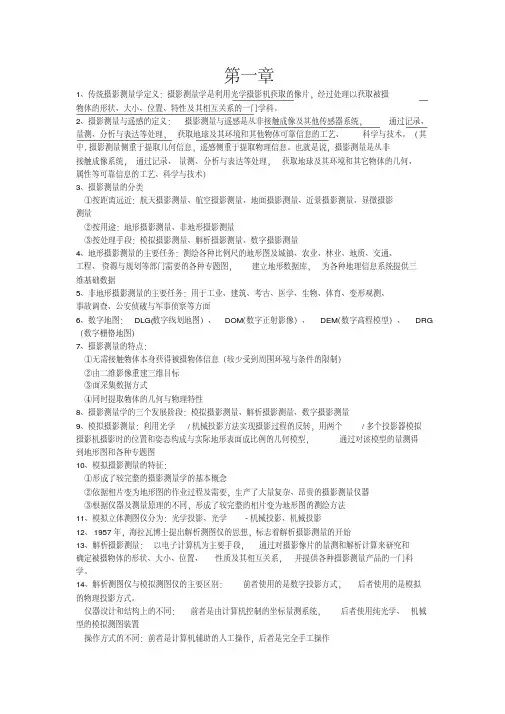

第一章1、传统摄影测量学定义:摄影测量学是利用光学摄影机获取的像片,经过处理以获取被摄物体的形状、大小、位置、特性及其相互关系的一门学科。

2、摄影测量与遥感的定义:摄影测量与遥感是从非接触成像及其他传感器系统,通过记录、量测、分析与表达等处理,获取地球及其环境和其他物体可靠信息的工艺、科学与技术。

(其中,摄影测量侧重于提取几何信息,遥感侧重于提取物理信息。

也就是说,摄影测量是从非接触成像系统,通过记录、量测、分析与表达等处理,获取地球及其环境和其它物体的几何、属性等可靠信息的工艺、科学与技术)3、摄影测量的分类①按距离远近:航天摄影测量、航空摄影测量、地面摄影测量、近景摄影测量、显微摄影测量②按用途:地形摄影测量、非地形摄影测量③按处理手段:模拟摄影测量、解析摄影测量、数字摄影测量4、地形摄影测量的主要任务:测绘各种比例尺的地形图及城镇、农业、林业、地质、交通、工程、资源与规划等部门需要的各种专题图,建立地形数据库,为各种地理信息系统提供三维基础数据5、非地形摄影测量的主要任务:用于工业、建筑、考古、医学、生物、体育、变形观测、事故调查、公安侦破与军事侦察等方面6、数字地图:DLG(数字线划地图)、DOM(数字正射影像)、DEM(数字高程模型)、DRG (数字栅格地图)7、摄影测量的特点:①无需接触物体本身获得被摄物体信息(较少受到周围环境与条件的限制)②由二维影像重建三维目标③面采集数据方式④同时提取物体的几何与物理特性8、摄影测量学的三个发展阶段:模拟摄影测量、解析摄影测量、数字摄影测量9、模拟摄影测量:利用光学/机械投影方法实现摄影过程的反转,用两个/多个投影器模拟摄影机摄影时的位置和姿态构成与实际地形表面成比例的几何模型,通过对该模型的量测得到地形图和各种专题图10、模拟摄影测量的特征:①形成了较完整的摄影测量学的基本概念②依据相片变为地形图的作业过程及需要,生产了大量复杂、昂贵的摄影测量仪器③根据仪器及测量原理的不同,形成了较完整的相片变为地形图的测绘方法11、模拟立体测图仪分为:光学投影、光学-机械投影、机械投影12、1957年,海拉瓦博士提出解析测图仪的思想,标志着解析摄影测量的开始13、解析摄影测量:以电子计算机为主要手段,通过对摄影像片的量测和解析计算来研究和确定被摄物体的形状、大小、位置、性质及其相互关系,并提供各种摄影测量产品的一门科学。

摄影测量与遥感复习要点

摄影测量与遥感复习要点

摄影测量与遥感复习要点摄影测量是一种通过拍摄并测量影像来获取地理信息的方法。

遥感是一种通过从远距离获取数据来掌握目标特性的技术。

摄影测量和遥感在地理信息领域都起到重要作用,下面是它们的一些重要要点。

一、摄影测量的基本原理:1.空中三角测量:利用三角形的特性,通过影像上物点之间的距离关系来测量地面物点的位置。

2.法平面投影法:利用物点的前方交会和后方交会原理,测量物点的地面坐标。

3.焦距测定法:根据相机的参数和影像上的物点信息,计算相机的焦距。

4.高程测量方法:通过比例尺和重心高差原理,测量物点的高程信息。

5.数字像点平差:利用最小二乘法对像点观测结果进行调整,提高测量精度。

二、摄影测量的应用:1.地图制图:通过拍摄航空影像进行解译和处理,制作出地图产品。

2.土地利用规划:利用航空影像和卫星影像,进行土地利用的调查和规划。

3.海洋测绘:利用航空相机或卫星影像,进行海洋水质、岸线等测绘工作。

4.城市规划与管理:通过航空相机或卫星影像,监测城市的用地变化和发展趋势。

三、遥感的基本原理:1.电磁辐射与能谱:不同物质在特定波段上的辐射方式和特征。

2.电磁辐射的传播与遥感信息提取:利用物质对电磁波的能量吸收、反射和发射来获取目标特征。

3.传感器与平台:遥感传感器的类型和特征,及其在空间平台上的安装和使用。

4.影像处理与解译:对遥感影像进行预处理、增强,以及利用图像解译方法分析图像上的信息。

四、遥感的应用:1.环境监测:通过遥感技术对自然环境进行监测和评估。

2.农业资源调查:通过遥感影像对农田、植被等进行监测和调查。

3.气象预测:利用卫星遥感数据,对气象要素进行监测和预测。

4.土地利用与规划:通过遥感影像对土地利用状况进行调查和规划。

总结:摄影测量和遥感在地理信息领域都有着广泛的应用。

摄影测量主要通过拍摄影像和测量物点之间的关系来获取地理信息,主要用于地图制图和规划管理等;遥感则是通过从远距离获取数据来获得地面特征,主要用于环境监测和资源调查等。

注册测绘师摄影测量知识点汇总

注册测绘师摄影测量知识点汇总

注册测绘师摄影测量知识点汇总摄影测量是测绘学的一个重要分支,它通过影像获取物体的几何和物理信息。

对于注册测绘师来说,掌握摄影测量的知识点至关重要。

下面就为大家汇总一下摄影测量的相关知识。

一、摄影测量的基本概念摄影测量是利用摄影手段获取物体的影像信息,通过量测和处理这些影像,从而确定物体的形状、大小、位置和性质的一门科学和技术。

摄影测量的主要任务包括测制各种比例尺的地形图、建立数字地面模型、为各种地理信息系统和土地信息系统提供基础数据等。

二、摄影测量的分类1、按距离远近分航空摄影测量:利用飞机作为平台进行摄影测量。

航天摄影测量:以卫星等航天器为平台获取影像。

地面摄影测量:在地面上使用摄影设备进行测量。

2、按用途分地形摄影测量:主要用于测绘地形图。

非地形摄影测量:用于工业、建筑、考古等领域。

3、按处理方法分模拟摄影测量:基于光学机械模拟方法实现摄影测量的处理。

解析摄影测量:通过建立数学模型,利用计算机进行解析计算。

数字摄影测量:基于数字影像和计算机技术进行处理。

三、摄影测量的基本原理摄影测量的基本原理是中心投影的共线方程。

即在摄影瞬间,摄影中心、像点和对应的物点位于同一条直线上。

通过量测像点的坐标,利用共线方程可以计算出相应物点的空间坐标。

四、摄影测量的坐标系1、像平面坐标系用于描述像点在像平面上的位置。

2、像空间坐标系以摄影中心为原点,摄影机的主光轴为 z 轴,像平面的两条垂直坐标轴分别为 x 轴和 y 轴。

3、像空间辅助坐标系是一种过渡性的坐标系,便于像点坐标到地面坐标的转换。

4、地面摄影测量坐标系通常采用大地坐标系或独立坐标系来描述地面点的位置。

五、航空摄影测量1、航空摄影的要求包括摄影比例尺、航向重叠度、旁向重叠度、航线弯曲度、像片旋角等方面的要求。

2、航摄像片的解析通过内定向、相对定向和绝对定向等步骤,将航摄像片转换为具有确定坐标的立体模型。

六、数字摄影测量1、数字影像的获取包括数字化仪扫描、数码相机拍摄等方式。

摄影测量学基础知识点

摄影测量学基础知识点

摄影测量学基础知识点一、摄影测量学的基本概念。

1. 摄影测量学定义。

- 摄影测量学是对研究的对象进行摄影,根据所获得的构像信息,从几何方面和物理方面加以分析研究,从而对所摄对象的本质提供各种资料的一门学科。

简单来说,就是利用摄影像片来测定物体的形状、大小和空间位置的学科。

2. 摄影测量的分类。

- 按距离远近分。

- 航天摄影测量:利用航天器(卫星、航天飞机等)上的摄影机对地球表面进行摄影,获取大面积的影像数据,主要用于地形测绘、资源调查、环境监测等全球性或大区域的项目。

- 航空摄影测量:通过飞机等航空飞行器上的航空摄影机对地面进行摄影,是地形测绘、城市规划等中常用的测量手段,它可以获取较高分辨率的影像,覆盖范围相对航天摄影测量小,但精度较高。

- 地面摄影测量:将摄影机安置在地面上,对目标物进行摄影测量。

常用于近景摄影测量,如建筑变形监测、文物保护中的三维建模等。

- 按用途分。

- 地形摄影测量:主要目的是测绘地形图,获取地面的地形地貌信息,包括等高线、地物位置等。

- 非地形摄影测量:用于测定物体的外形、大小和运动状态等,在工业制造(如汽车外形检测)、生物医学(如人体骨骼测量)等领域有广泛应用。

3. 摄影测量的发展历程。

- 早期的摄影测量主要基于模拟摄影测量仪器,如立体测图仪等。

通过光学机械的方法,将摄影像片进行模拟处理,实现地形测绘等功能。

- 随着计算机技术的发展,进入解析摄影测量阶段。

通过建立数学模型,利用计算机解算像片上像点的坐标,提高了测量的精度和效率。

- 现在,数字摄影测量成为主流。

它以数字影像为基础,利用计算机视觉、图像处理等技术,实现自动化、智能化的摄影测量处理,如数字高程模型(DEM)生成、正射影像图制作等。

二、摄影测量的基本原理。

1. 中心投影原理。

- 摄影测量中,摄影机的镜头相当于一个中心投影的投影中心。

地面上的点在像片上的成像过程是中心投影。

- 设地面点A,摄影中心S,像点a,在中心投影下,A点发出的光线通过镜头S 后,在像平面上成像为a点。

摄影测量学(测绘工程)全文知识点总结

摄影测量学(测绘工程)全文知识点总结

第一章绪论摄影测量学分类1.根据摄影机平台的位置:航天摄影测量、航空~~、地面~~、水下~~2.与被测目标距离远近:航天~~、航空~~、地面~~、远景~、显微~~3.按用途分为:地形~~、非地形~~摄影测量学的三个阶段模拟摄影测量、解析摄影测量、数字摄影测量摄影测量学的目的:测制各种比例尺的地形图摄影测量学的特点:在像片上进行量测和解译,无需接触被摄物体本身,因而很少受自然和地理条件的限制,而且可摄得瞬间的动态物体影像。

摄影测量学的主要任务:测制各种比例的地形图、建立地形数据库为地理信息系统、各种工程应用提供基础测绘数据第二章影像获取航空摄影测量优点:成图速度快,精度高,不受气候和季节的限制遥感定义:指通过某种传感器装置,在不与被研究对象直接接触下获取某特征信息,并对这些信息进行提取,加工、表达和应用的一门科学和技术遥感技术:传感器技术;信息传输技术;信息处理、提取和应用技术;目标特征的分析与测量技术遥感技术分类:1.波谱性质:电磁波遥感技术、声呐~~、物理场~~2.感测目标的能源作用:主动~~、被动~~3.记录信息的表达形式:图像式~、非图像式~4.使用平台:航天~~、航空~~、地面~~5.应用领域:地球资源~、环境~、气候~、海洋~、第三章摄影测量基础知识正射投影:若投影光线相互平行且垂直于投影面,称为正射投影中心投影:若投影光线会聚于一点,称为中心投影像片重叠:为了满足测图的需要,在同一条航线上,相邻两像片应有一定范围的影像重叠,称为航向重叠,相邻航线也应有足够的重叠,称为旁向重叠摄影比例尺:航摄像片上一线段为L的影像与地面上相应线段的水平距离L之比绝对航高:摄影瞬间摄影机的物镜中心,相对于平均海水面的航高相对航高:相对于其他某一基准面或某一点的高度均为相对航高测量生产对摄影资料的基本要求1.影像的色调2.像片重叠3.像片倾角4.航线弯曲5.像片旋角内方位元素:摄影中心与像片之间相关位置的参数包括三个参数:f X.。

工程摄影测量知识点总结

工程摄影测量知识点总结

工程摄影测量知识点总结一、引言工程摄影测量是利用摄影测量仪器对地面或者地物进行测量的技术方法。

通过拍摄并分析地物在图像中的位置、形态和角度,计算地物的三维坐标,并进行图像处理和分析,实现对地球表面的测量和监测。

本文将从摄影测量的基本原理、摄影测量仪器、摄影测量数据处理等方面进行总结。

二、摄影测量的基本原理1.摄影测量的基本概念摄影测量是指利用摄影测量仪器进行地面或地物的测量。

其基本原理是通过摄影测量仪器拍摄照片,然后利用图片中的特征点进行测量和计算,得出地物的尺寸、形态和位置等信息。

2.摄影测量的基本原理摄影测量的基本原理是利用摄影测量仪器拍摄地面或地物的图像,通过摄影测量仪器测量出图像中的特征点的坐标和高程信息,然后利用数学模型和地图投影等方法进行数据的处理和分析,得出地物的三维坐标信息。

3.摄影测量的基本步骤摄影测量的基本步骤包括:摄影、平差、测量和图像处理。

摄影是利用摄影测量仪器拍摄地面或地物的照片;平差是对摄影测量照片进行测量和计算;测量是利用摄影测量仪器测量地物的特征点坐标和高程信息;图像处理是利用计算机软件对照片中的数据进行处理和分析。

三、摄影测量仪器1.摄影测量仪器的分类摄影测量仪器按照使用的原理和功能可分为光学式摄影测量仪器、电子式摄影测量仪器和无人机摄影测量仪器等。

2.光学式摄影测量仪器光学式摄影测量仪器是利用光学原理进行测量的仪器,包括相机、测量仪器、测距仪和高程仪等。

其优点是测量精度高,但操作复杂,测量速度慢,需要有经验的操作人员。

3.电子式摄影测量仪器电子式摄影测量仪器是利用电子原理进行测量的仪器,包括数字相机、全站仪、激光测距仪等。

其优点是操作简单,测量速度快,但测量精度稍低。

4.无人机摄影测量仪器无人机摄影测量仪器是利用无人机进行航拍测量的仪器,包括无人机、相机和航拍软件等。

其优点是可以进行大范围的航拍,测量速度快,但需要对飞行器有一定的操作和维护经验。

四、摄影测量数据处理1.摄影测量数据的获取摄影测量数据的获取主要是通过摄影测量仪器进行拍摄,然后将拍摄的照片和数据进行传输和存储,以备后续的数据处理和分析。

摄影测量重点

摄影测量重点

摄影测量重点第一篇:摄影测量重点第一章摄影测量学定义:摄影测量是从非接触成像系统,通过记录、量测、分析与表达等处理,获取地球及其环境和其他物体几何、属性等可靠信息的工艺、科学和技术。

2 摄影测量分类:按距离远近:航空、航天、近景、显微摄影测量;按用途:地形、非地形摄影测量;按处理手段:模拟、解析、数字摄影测量。

摄影机平台:航天摄影测量,航空摄影测量,地面摄影测量,水下摄影测量。

3 摄影测量任务:地形测量领域:各种比例尺的地形图、各部门专题图,建立地形数据库,提供地理信息系统所需要的基础数据;非地形测量领域:生物、医学、公安侦破、考古、建筑物变形监测。

物理投影:光学的、机械的或光学-机械的模拟投影。

数字投影:利用计算机实时地进行投影光线(共线方程)的解算,从而交会被摄物体的位置。

第二章基础知识:几何纠正的核线解析关系:设倾斜影像坐标系为x,y;水平影像坐标系为u,v。

由共线方程……在“水平”影像上获取核线影像:v=某常数即表示某一核线,u=k采样间隔……核线的重排列(重采样)……同名核线的确定:同名核线的v坐标值相等,v'=c代入右影像共线方程,即能获得右影像上的同名核线。

实质:是一个数字纠正,将倾斜影像上的核线投影(纠正)到水平影像对上,求得水平影像对上的同名核线。

3 空间前方交会:有两种方法:利用点投影系数的空间前方交会法,利用共线方程的严格解法。

点投影系数P64:N和N'表示将左像点和右像点投影到地面上的点投影系数。

P64 4 绝对定向:绝对定向元素:描述立体像对在摄影瞬间的绝对位置和姿态的参数。

λ,x0,y0,z0,Φ,Ω,Κ。

.已知数据:量测2个平高和1个高程以上的控制点。

解算过程P70:(1)获取控制点的两套坐标Xp , Yp , Zp , Xtp , Ytp , Ztp(2)给定绝对定向元素的初值λ=1,Φ=Ω=Κ=0, 数据。

广泛应用于各种高精度的解析空中三角测量和点位测定实际生产中。

摄影测量学复习总结

摄影测量学复习总结

《摄影测量学》基础知识梳理1、摄影测量学的主要任务:①测制各种比例尺的地形图和专题图;②建立地形数据库;③为各种地理信息系统和土地信息系统提供基础数据;2、摄影测量是利用光学摄影机摄影的像片,研究和确定被摄物体的形状、大小、位置、性质和相互关系的一门学科和技术3、摄影测量的优点:①影像记录目标信息客观、逼真、丰富;②测绘作业无需接触目标本身,不受现场条件限制;③可测绘动态目标和复杂形态目标;④影像信息可永久保存、重复量测使用;4、按用途分类:地形摄影测量、非地形摄影测量5、按平台分类:航天/航空/地面/显微/水下+摄影测量6、按影像信息处理的技术手段分类:模拟摄影测量、解析摄影测量、数字摄影测量7、摄影机的两大组成部分:镜箱(物镜)、暗箱8、摄影物镜:相机上由单个凸透镜或凹凸透镜组合(等效透镜)成的精密光学成像系统9、折射平面将空间分为两部分,物体所在的空间称为物方空间,影像所在的空间称为像方空间;两侧与主光轴的交点为物方主点和像方主点10、D 为物距,d 为像距,f 为焦距:fd 11D 1=+11、有效孔径与物镜焦距f 之比的倒数即为光圈号数,光圈号数越小,能通过的光线越多,反之12、摄影时感光材料单位面积上取得的曝光量H 等于照度E 与曝光时间t 的乘积,即H=Et13、景深:指被摄景物中能产生较为清晰影像的最近点至最远点的距离。

光圈号数越大,景深越大;光圈号数越小,景深越小14、快门是控制曝光时间的重要机件,快门从打开到关闭所经历的时间称为曝光时间,或称快门速度15、航空摄影机按摄影机主距的长度可分为短焦距(<150mm )、中焦距(150~300mm )和长焦距(>300mm )摄影机。

航空摄影机的像幅均采用正方形。

短焦距航空摄影机的像幅多为18×18cm ,中焦距的多为23×23cm ,长焦距的多为23×23cm 或30×30cm16、框标:设置在摄影机焦平面(承影面)上位置固定的光学机械标志,用于在焦平面上(像片上)建立 像方坐标系17、量测用摄影机的特征:①像距是一个固定的已知值,几乎等于摄影机物镜的焦距;②承片框上具有框标;③内方位元素是已知的;18、像主点(o ):像片主光轴与像平面的焦点19、摄影机(像片)主距:像主点与物镜后节点之间的距离20、航摄仪的三大主要部件:镜头、框标平面、底片21、摄影比例尺是指航摄设计中的像片比例尺,像片比例尺是由摄影机的主距和摄影的高度来计算的。

摄影测量重点总结

摄影测量重点总结

1、摄影测量中常用的坐标系有像平面直角坐标系、像空间直角坐标系、像空间辅助坐标系、地面摄影测量坐标系、地面测量坐标系。

2、解求单张像片的外方位元素最少需要3个平高地面控制点。

3、GPS辅助空中三角测量的作用是大量减少甚至完全免除地面控制点,缩短成图周期,提高生产效率,降低生产成本。

4、两个空间直角坐标系间的坐标变换最少需要2 个平高和1 个高程地面控制点。

5、摄影测量的发展经历了模拟摄影测量、解析摄影测量和数字摄影测量三个阶段。

6、恢复立体像对左右像片的相互位置关系依据的是共面条件方程。

7、法方程消元的通式为=8、表示航摄像片的外方位角元素可以采用以Y轴为主轴的ϕ -ω-κ、以X轴为主轴的ω' -ϕ'-κ'以Z轴为主轴的A-a−k三种转角系统。

9、航摄像片是所覆盖地物的中心投影。

10、摄影测量加密按数学模型可分为航带法、独立模型法和光束法三种方法。

摄影测量加密按平差范围可分为单模型法、航带法和区域网法三种方法。

11、从航摄像片上量测的像点坐标可能带有摄影材料变形、摄影机物镜畸变、大气折光误差和地球曲率误差四种系统误差。

12、要将地物点在摄影测量坐标系中的模型坐标转换到地面摄影测量坐标系,最少需要2 个平高和1 个高程地面控制点。

13、带状法方程系数矩阵的带宽是指法方程系数矩阵中主对角线元素起沿某一行到最远处的非零元素间所包含的未知数个数。

14、人眼观察两幅影像能产生立体视觉的基本条件是在不同摄站获取的具有一定重叠的两幅影像、观察时每只眼睛只能看一张像片、两幅影像的摄影比例尺尽量一致和两幅影像上相同地物的连线与眼基线尽量平行。

15、中心投影的共线条件方程表达了摄影中心、像点和对应地物点三点位于同一直线的几何关系,利用其解求单张像片6个外方位元素的方法称为单片空间后方交会,最少需要3 个平高地面控制点。

16、摄影测量中,为了恢复立体像对两张像片之间的相互位置关系,可以根据左右像片上的同名像点位于同一核面的几何条件,采用相对定向方法来实现,最少需要量测5对同名像点。

摄影测量重点知识汇总

摄影测量重点知识汇总

一、定向★内定向:简单的说内定向就是根据像片的框标和相应的摄影机检定参数,恢复像片与摄影机的相关位置,即建立像片坐标系。

内定向的目的:是将像片纠正到像片坐标,通常方法是像片的周边有一系列的框标点,通常有4个或8个,它们的像片坐标是事先经过严格校正过的,利用这些点构成一个仿射变换的模型(或多项式),把象素纠正到像片坐标系。

通过这一步基本上消除了像片因扫描、压平等因素导致的变形。

★外定向:恢复像对的外方位元素,包括相对定向和绝对定向。

相对定向:恢复或确定立体像对两个光束在摄影瞬间相对位置关系的过程。

绝对定向:确定立体模型在物方坐标系中所处方位和比例的作业过程。

二、特征提取与定位★特征提取:是从图像中提取图像特征的技术过程,或说是从原始图像中提取区分某类目标图像依据的技术过程。

★特征提取的方法:1、兴趣值的选定兴趣值是判定所检测像元是否为感兴趣的特征的基本依据。

2、阈值的选定阈值是判定所检测像元是否为感兴趣的特征的标准。

一、点特征提取算子点特征提取算子:是指运用某种算法使图像中独立像点更为突出的算子,它又被称为兴趣算子或有利算子,主要用于提取我们感兴趣的点(如角点、圆点等)。

二、线特征提取算子线特征提取算子:是指运用某种算法使图像中的“线”更为突出的算子,通常也称边缘检测算子。

线特征:是指影像的“边缘”与“线”,“边缘”可定义为影像局部区域特征不相同的那些区域间的分界线,而“线”则可以认为是具有很小宽度的、其中间区域具有相同的影像特征的边缘对,也就是距离很小的一对边缘构成一条线。

重要性:线特征存在于目标与背景、目标与目标、区域与区域之间.因此它是图像分割所依赖的重要特征,也是纹理特征的重要信息源和形状特征的基础。

特性:沿边缘走向的灰度变化平缓,而垂直于边缘走向的灰度变化剧烈。

三、面特征提取(影像分割)影像中的物体,除了在边界表现出不连续性之外,在物体区域内部具有某种同一性。

根据这种同一性,把一整幅影像分为若干子区域,每一区域对应于某一物体或物体的某一部分,这就是影像分割。

摄影测量学重点

摄影测量学重点

1.摄影比例尺:又称为像片比例尺,航摄像片上一线段为l的影像与地面上相应线段的水平距离L之比即=
2.摄影航高:摄影机的物镜中心至该面的距离
3.绝对航高:摄影瞬间摄影机物镜中心相对于平均海水面的航高
4.相对航高:摄影机瞬间摄影物镜中心相对于其他某一基准面或某一点的高度
5.摄影基线:航线方向相邻两摄站点间的空间距离
6.摄影测量生产对摄影测量资料的基本要求:①摄像的色调②像片重叠③像片倾角④
航线弯曲⑤像片旋角
7.航向重叠:为了满足测图的需要,在同一条航线上,相邻两像片应有一定范围的影
像重叠,称为航线重叠。

一般要求为%p=60%~65%,最小不得小于53%
式中,l为像片的像幅尺寸;m为摄影比例尺分母;p%为设计的航向重叠度;B为摄影基线
8.航向弯曲:受技术和自然条件的限制,飞机往往不能按预定航线飞行而产生航线弯曲,造成漏摄或向旁向重叠过小从而影响内业成图。

一般要求航摄最大偏距ΔL与全航线长L之比不大于3%
9.像片旋角:相邻像片的主点连线与像幅沿航线方向两框标连线间的夹角以κ表示
10.中心投影:投影光线会聚与一点
11.正射投影:投影光线相互平行且垂直于投影面
12. 阴位:投影中心位于物和像之间(负片:得到的像片)
13. 阳位:投影中心位于物和像同侧(正片:得到的像片)
14.合点:线束的顶点,它是平行直线上无穷远点的像,即过投影中心并与空间平行直线相平行的投射线与承影面的交点。

15.迹点:直线L与投影面P的交点
16.二重点:透视轴上的点
17.透视轴:E面与P面的交线TT
18.像主点:。

摄影测量学考试重点总结

摄影测量学考试重点总结

1、摄影测量学:是对研究的对象进行摄影,根据所获得的构像信息,从几何方面和物理方面加以分析研究,从而对所摄对象的本质提供各种资料的一门学科。

3、景深:如果模糊圆的直径ε小于某一定值时,由于人眼观察的分辨能力有限,这个模糊圆的构像看起来仍然是一个清晰的点。

如此,虽然对光于点A,但在远景B和近景C之间这一段间隔内所有景物,在像片上仍可认为获得了清晰的构像。

此时,远景与近景之间的纵深距离称为景深4、超焦点距离: 当物镜向无限远物体对光时,不仅远处的物体构象清晰,而且在离开物镜不小于某一距离H的所有物体,其构象都很清晰,这个距离H就称为超焦点距离或称为无限远起点。

11、航向重叠: 沿飞行方向上相邻像片所摄地面的重叠区。

12、旁向重叠:两相邻航带摄区之间的重叠。

13、摄影基线:相邻像片摄影站(投影中心)之间的空间连线。

15、内方位元素: 确定物镜后节点和像片面相对位置的数据。

包括摄影机主距f和像主点的框标坐标x0、y0。

(摄影机内方位元素确定了摄影机的物镜相对于框标架的关系,也就是确定了摄影时物方空间诸物点经物镜到像点的投影光线综合组成的摄影光线束)16、外方位元素:确定摄影机或像片的空间位置和姿态的参数。

亦即投影光束空间位置和姿态的数据。

每张航片有6个外方位元素,3个直线元素、3个角元素20、倾斜误差:因像片倾斜引起的像点位移。

21、投影差:因地形起伏引起的像点位移。

22、摄影比例尺:又称为像片比例尺,其严格定义为:航摄像片上一线段为l的影像与地面上相应线段的水平距离L之比,即1/m=l/L,或f/H。

像片比例尺处处不均匀。

23、像片控制点:测定了地面坐标的像点称为像片控制点。

25、左右视差:在摄影测量中,一个立体像对的同名像点在像平面坐标系的X坐标之差26、上下视差:在摄影测量中,一个立体像对的同名像点在像平面坐标系的Y坐标之差27、核点:基线延长线与左、右像片的交点k1、k2称为核点28、核线:核面与像片的交线称为核线。

摄影测量学知识点

摄影测量学知识点

第一章绪论1、摄影测量学-----是对研究物体进行摄影、量测和解译所获得的影象,获取被摄物体的几何信息和物理信息的一门科学和技术。

摄影测量的特点⏹1、在影像上量测,无需接触物体本身,因此很少受自然地理等条件的限制。

⏹2、影象是客观事物的真实反映,信息丰富,可选择需要的物体影象进行量测、处理、研究,从影象上获得最新最全面的几何或物理信息。

⏹3、摄影测量大部分工作在内业进行,有利于自动化、数字化、智能化,工作效率高。

摄影测量分类按摄影站的位置:航天摄影测量、航空摄影测量、地面摄影测量显微摄影测量、水下摄影测量按研究对象不同:地形摄影测量、非地形摄影测量按处理技术手段:模拟摄影测量、解析摄影测量、数字摄影测量摄影测量学的三个发展阶段⏹模拟摄影测量阶段(1851-1970)⏹解析摄影测量阶段(1950-1980)⏹提出摄影测量新概念——数字投影代替物理投影⏹数字摄影测量阶段(1970-现在)第二章摄影测量解析基础中心投影的正片位置和负片位置a)负片位置:投影平面和物点位在投影中心的两侧b)正片位置:投影平面和物点位在投影中心同一侧c)摄影时的位置是负片位置,解算时的位置是正片位置,为了解算的方便,像点和物点之间的几何关系并没有改变;摄影比例尺d)摄影比例尺指摄影像片上一线段为l与地面上相应线段的水平距L之比e)航摄比例尺----指水平像片,地面取平均高程时, 像片上的一线段Z与地面上相应线段的水平距L之比摄影仪摄影的要求摄影方式竖直摄影:摄影瞬间摄影机的主光轴近似与地面垂直摄影航高:H=m•f摄影重叠度f)重叠摄影部分与整个像幅长的百分比称为重叠度g)航向重叠p----同一条航线内相邻像片之间的影像重叠h)旁向重叠q---相邻航线的重叠P=60~65%q=30~35%摄影比例尺特性• 1 )摄影比例尺愈大,则像片地面分辨率越高,有利影像的解译与提高成图的精度。

•2) 摄影比例尺愈大,则摄影工作量增加, 摄影费用要增多,所以摄影比例尺要根据信息采集的精度确定。

(完整版)摄影测量知识点(完整精华版)

(完整版)摄影测量知识点(完整精华版)

摄影测量学第一章绪论1、摄影测量是从非接触成像系统,经过记录、量测、解析与表达等办理,获取地球及其环境和其他物体的几何、属性等可靠信息的工艺、科学与技术。

2、摄影测量学的三个睁开阶段:模拟摄影测量、解析摄影测量、数字摄影测量3、摄影测量三个睁开阶段的特点:4、摄影测量存在哪些问题第二章单幅影像解析基础1、像主点:摄像机主光轴〔摄影方向〕与像平面的交点,称为像片主点。

像主距:摄像机物镜后节点到像片主点的垂距称为摄像机主距,也叫像片主距〔f〕。

2、航空摄影:利用安装在航摄飞机上的航摄仪,在空中以预定的翱翔高度度沿着早先拟定好的航线翱翔,按必然的时间间隔进行曝光摄影,获取整个测区的航摄像片。

空中摄影采用竖直摄影方式,即摄影刹时摄像机物镜主光轴近似与地面垂直。

1lfmL H〔m—像片比率尺分母,f—摄像机主距,H—平均高程面的摄影高度H=m・f〕3、相对航高是指摄像机物镜有对于某一基准面的高度,称为摄影航高。

绝对航高是有对于平均海平面的航高,是指摄像机物镜在摄影刹时的真实海拔高。

经过相对航高H与摄影地区地面平均高度H地计算获取:H绝二日+H4、航空摄影与成图比率尺的关系5、航向重叠:同一条航线内相邻像片之间的影像重叠称,重叠度一般要求在60%以上;旁向重叠:两相邻航带像片之间的影像重叠,重叠度要求在30%左右。

6、中心投影:当投影汇聚于一点时,称为中心投影;正射投影:投隐射线与投影平面成正交。

中心投影:投隐射线汇聚于一点〔投隐射线的汇聚点称投影中心〕投影斜投影:投隐射线与投影平面成斜交I平行投影II正射投影:投隐射线与投影平面成正交7、透视变换中的重要的点线面:① 由投影中心作像片平面的垂线,交像面于o ,称为像主点;像主点在地面上的对应点以 O 表示,称为地主点。

② 由摄影中心作铅垂线交像片平面于点n ,称为像底点;此铅垂线交地面于点N ,称为地 底点。

③ 过铅垂线SnN 和摄影方向SoO 的铅垂面称为主垂面〔W 〕,主垂面即垂直于像平面P , 又垂直于地平面E ,也垂直于两平面的交线透视轴TT 。

摄影测量重点总结

摄影测量重点总结

1、摄影测量中常用的坐标系有像平面直角坐标系、像空间直角坐标系、像空间辅助坐标系、地面摄影测量坐标系、地面测量坐标系。

2、解求单张像片的外方位元素最少需要3个平高地面控制点。

3、GPS辅助空中三角测量的作用是大量减少甚至完全免除地面控制点,缩短成图周期,提高生产效率,降低生产成本。

4、两个空间直角坐标系间的坐标变换最少需要2 个平高和1 个高程地面控制点。

5、摄影测量的发展经历了模拟摄影测量、解析摄影测量和数字摄影测量三个阶段。

6、恢复立体像对左右像片的相互位置关系依据的是共面条件方程。

7、法方程消元的通式为=8、表示航摄像片的外方位角元素可以采用以Y轴为主轴的ϕ -ω-κ、以X轴为主轴的ω' -ϕ'-κ'以Z轴为主轴的A-a−k三种转角系统。

9、航摄像片是所覆盖地物的中心投影。

10、摄影测量加密按数学模型可分为航带法、独立模型法和光束法三种方法。

摄影测量加密按平差范围可分为单模型法、航带法和区域网法三种方法。

11、从航摄像片上量测的像点坐标可能带有摄影材料变形、摄影机物镜畸变、大气折光误差和地球曲率误差四种系统误差。

12、要将地物点在摄影测量坐标系中的模型坐标转换到地面摄影测量坐标系,最少需要2 个平高和1 个高程地面控制点。

13、带状法方程系数矩阵的带宽是指法方程系数矩阵中主对角线元素起沿某一行到最远处的非零元素间所包含的未知数个数。

14、人眼观察两幅影像能产生立体视觉的基本条件是在不同摄站获取的具有一定重叠的两幅影像、观察时每只眼睛只能看一张像片、两幅影像的摄影比例尺尽量一致和两幅影像上相同地物的连线与眼基线尽量平行。

15、中心投影的共线条件方程表达了摄影中心、像点和对应地物点三点位于同一直线的几何关系,利用其解求单张像片6个外方位元素的方法称为单片空间后方交会,最少需要3 个平高地面控制点。

16、摄影测量中,为了恢复立体像对两张像片之间的相互位置关系,可以根据左右像片上的同名像点位于同一核面的几何条件,采用相对定向方法来实现,最少需要量测5对同名像点。

摄影测量知识点

摄影测量知识点

摄影测量知识点摄影测量知识点⼀、航空摄影测量的定义以分析、判读和量测航摄像⽚为基础,确定所摄地⾯⽬标的性质和空间位置的学科称之。

⼆、成图过程1.航空摄影:2.航测外业:(1)控制测量:测定少量控制点,⽤于满⾜内业电算加密。

(2)像⽚调绘3.航测内业(1)航测内业加密。

(2)航测内业测图三、航摄资料航摄资料是指航摄像⽚以及在航摄过程中所取得的其他数据像⽚、主距、摄影航⾼,像⽚重叠度,像⽚倾⾓,航线弯曲度,像⽚⽐例尺、航摄鉴定表、像⽚索引图等1.影象清晰、⾊调⼀致、反差适中、灰雾⼩2.不应有云影、阴影和雪影的影响。

3.不应有斑点、擦痕、折伤、发黄及药膜损伤等现象。

4.摄影标志清晰可辨四、摄影标志像⽚⼤⼩和摄影标志1.像幅⼤⼩:18*18cm,23*23cm,30*30cm等。

2.摄影标志:⽔准器:记录像⽚的倾斜度压平线:感光胶⽚弯曲度产⽣的像⽚变形时表:记录像⽚的拍摄时刻框标:对称的两个框标的连线的交点为像⽚的中⼼点像⽚编号:记录航摄区的位置、摄影时间、图幅、航线顺序等(三)航测成图对航摄像⽚现势性的要求现势性:航摄像⽚的现势性是指进⼊测区作业时,实地情况与摄影时⽐较发⽣变化的程度。

成图截⽌时间现势性与摄影时间到作业时间间隔的关系现势性与测图地区的关系(四)航测成图对飞⾏质量的要求1.对像⽚倾⾓的要求航空摄影时尽量使倾斜⾓α⼩,⼀般不超过2°。

2.对航摄⽐例尺的要求(1)按成图的精度要求选择航摄⽐例尺(2)根据图⾯综合取舍的需要选择航摄⽐例尺(3)按像⽚判读的要求选择航摄⽐例尺(4)像⽚⽐例尺的测定a.视距法:在距像主点1cm范围内的明显地物点上设站,选4个尽量同⾼且与测站连线近似正交的明显地物点,在像⽚上量取各长度,在实地⽤视距法测出相应长度,则可求出像⽚平均⽐例尺。

也可在像⽚上任意点设站,选择与测站⼤致同⾼,且与测站连线近似正交的两个明显地物点,在像⽚上量取其长度,在实地⽤视距法测出对应长度,则该测站范围内的像⽚平均⽐例尺可通过计算求出。

摄影测量学知识点

摄影测量学知识点

摄影测量学知识点第一章绪论1、摄影测量学-----是对研究物体进行摄影、量测和解译所获得的影象,获取被摄物体的几何信息和物理信息的一门科学和技术。

摄影测量的特点⏹1、在影像上量测,无需接触物体本身,因此很少受自然地理等条件的限制。

⏹2、影象是客观事物的真实反映,信息丰富,可选择需要的物体影象进行量测、处理、研究,从影象上获得最新最全面的几何或物理信息。

⏹3、摄影测量大部分工作在内业进行,有利于自动化、数字化、智能化,工作效率高。

摄影测量分类按摄影站的位置:航天摄影测量、航空摄影测量、地面摄影测量显微摄影测量、水下摄影测量按研究对象不同:地形摄影测量、非地形摄影测量按处理技术手段:模拟摄影测量、解析摄影测量、数字摄影测量摄影测量学的三个发展阶段⏹模拟摄影测量阶段(1851-1970)⏹解析摄影测量阶段(1950-1980)⏹提出摄影测量新概念——数字投影代替物理投影⏹数字摄影测量阶段(1970-现在)第二章摄影测量解析基础中心投影的正片位置和负片位置a)负片位置:投影平面和物点位在投影中心的两侧b)正片位置:投影平面和物点位在投影中心同一侧c)摄影时的位置是负片位置,解算时的位置是正片位置,为了解算的方便,像点和物点之间的几何关系并没有改变;摄影比例尺d)摄影比例尺指摄影像片上一线段为l与地面上相应线段的水平距L之比e)航摄比例尺----指水平像片,地面取平均高程时, 像片上的一线段Z与地面上相应线段的水平距L之比摄影仪摄影的要求摄影方式竖直摄影:摄影瞬间摄影机的主光轴近似与地面垂直摄影航高:H=m•f摄影重叠度f)重叠摄影部分与整个像幅长的百分比称为重叠度g)航向重叠p----同一条航线内相邻像片之间的影像重叠h)旁向重叠q---相邻航线的重叠P=60~65%q=30~35%摄影比例尺特性•1 )摄影比例尺愈大,则像片地面分辨率越高,有利影像的解译与提高成图的精度。

•2) 摄影比例尺愈大,则摄影工作量增加,摄影费用要增多,所以摄影比例尺要根据信息采集的精度确定。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、定向★内定向:简单的说内定向就是根据像片的框标和相应的摄影机检定参数,恢复像片与摄影机的相关位置,即建立像片坐标系。

内定向的目的:是将像片纠正到像片坐标,通常方法是像片的周边有一系列的框标点,通常有4个或8个,它们的像片坐标是事先经过严格校正过的,利用这些点构成一个仿射变换的模型(或多项式),把象素纠正到像片坐标系。

通过这一步基本上消除了像片因扫描、压平等因素导致的变形。

★外定向:恢复像对的外方位元素,包括相对定向和绝对定向。

相对定向:恢复或确定立体像对两个光束在摄影瞬间相对位置关系的过程。

绝对定向:确定立体模型在物方坐标系中所处方位和比例的作业过程。

二、特征提取与定位★特征提取:是从图像中提取图像特征的技术过程,或说是从原始图像中提取区分某类目标图像依据的技术过程。

★特征提取的方法:1、兴趣值的选定兴趣值是判定所检测像元是否为感兴趣的特征的基本依据。

2、阈值的选定阈值是判定所检测像元是否为感兴趣的特征的标准。

一、点特征提取算子点特征提取算子:是指运用某种算法使图像中独立像点更为突出的算子,它又被称为兴趣算子或有利算子,主要用于提取我们感兴趣的点(如角点、圆点等)。

二、线特征提取算子线特征提取算子:是指运用某种算法使图像中的“线”更为突出的算子,通常也称边缘检测算子。

线特征:是指影像的“边缘”与“线”,“边缘”可定义为影像局部区域特征不相同的那些区域间的分界线,而“线”则可以认为是具有很小宽度的、其中间区域具有相同的影像特征的边缘对,也就是距离很小的一对边缘构成一条线。

重要性:线特征存在于目标与背景、目标与目标、区域与区域之间.因此它是图像分割所依赖的重要特征,也是纹理特征的重要信息源和形状特征的基础。

特性:沿边缘走向的灰度变化平缓,而垂直于边缘走向的灰度变化剧烈。

三、面特征提取(影像分割)影像中的物体,除了在边界表现出不连续性之外,在物体区域内部具有某种同一性。

根据这种同一性,把一整幅影像分为若干子区域,每一区域对应于某一物体或物体的某一部分,这就是影像分割。

方法:1、边界检测 2、阈值分割 3、区域生长 4、聚类分割★特征定位的原因:(1)离散造成的误差(2)特征提取算子本身误差(3)随机噪声的影响★定位的基本方法:离散空间-连续空间,在连续空间中确定特征点坐标。

★定位算子:指运用某种算法来精确确定图像中特征的具体位置的算子三、影像匹配★影像匹配:影像匹配是在两幅(或多幅)影像之间识别同名元素(点)的过程,它是计算机视觉及数字摄影测量的核心问题。

★数字影像匹配:自动地在数字立体像对中建立同名元素之间对应关系的过程。

★匹配的方法:1、基于灰度的匹配2、基于特征的匹配3、关系匹配或整体匹配一、基于灰度的影像匹配(Area-Based Image Matching,Gray-Scale Based Image Matching):以数字影像局部范围内的灰度值及其分布作为匹配对象,通过计算相似性测度确定立体像对上同名对象的影像匹配方法。

常用的相似性测度有:相关函数测度,协方差函数测度,相关系数测度,差平方和测度,差绝对和测度。

基于灰度的影像匹配中的匹配对象是一个窗口,称为“目标窗口”;而在另一张像片上移动的窗口称为“搜索窗口”;搜索窗口遍历的范围称为“搜索区域”。

基于灰度影像匹配的计算过程:1、在左影像上选一个要匹配的点,称为目标点。

2、以目标点为中心,开取一定大小的窗口,称为目标窗口。

3、以影像的重叠范围以及其他的先验知识,确定右影像上同名点可能存在的范围,称为搜索区域。

4、以搜索区域内的每一点为中心,开取同样大小的窗口,称为搜索窗口。

5、对于每一个搜索窗口,计算目标窗口与搜索窗口之间的相似性侧度--相关系数。

6、以相关系数最大值所对应的匹配窗口作为目标窗口的配准窗口,即共轭窗口;同时配准窗口的中心像素就作为目标点的配准点,或共轭点。

7、进行精度评定,如要求达到子像素精度,可采取内插措施。

二、基于特征的影像匹配:以影像上提取的特征为匹配对象,以特征的描述参数为基础,通过计算不同影像上特征之间的相似性测度实现同名特征相对应的影像匹配方法,称为基于特征的影像匹配(Feature-Based Image Matching)。

主要过程:特征提取-利用一组参数对特征进行描述-利用参数进行特征匹配。

三、整体匹配:是一类顾及共轭实体之间的相容性、一致性和整体协调性的影像匹配方法。

它具有匹配可靠性高的特点。

一般情况,地形可认为是连续的,因此邻近点的高程(或视差)就有很强的相关性。

如何顾及它们之间的相关性,产生最佳的整体匹配结果,这是提高影像匹配可靠性、匹配结果之间的一致性的重要途径。

★数字影像匹配的一般过程:1.在一张影像上选取待匹配的目标,选择匹配实体,确定目标区域2.在另一张影像上确定搜索区域,计算相似性测度3.依据相似性测度,确定共轭实体4.进行匹配质量评价★影像匹配在摄影测量中的应用:1、内定向:框标影像同二维的框标模型相匹配的过程。

2、相对定向:一张影像的局部同另一张影像的局部匹配的过程。

3、数字空三中的转点:一张影像的局部同另一张影像的局部匹配的过程。

4、绝对定向:影像或模型局部同控制特征描述相匹配的过程,最常用的控制特征是地面控制点。

5、DEM获取:一张影像的局部同另一张影像的局部相匹配,用以生成3维目标点。

6、影像解译:影像局部同目标模型相匹配的过程,用以对目标进行识别与定位。

四、DEM★数字地面模型(DTM):是地形表面形态等多种信息的一个数字表示。

严格地说,DTM是地形、资源、环境、土地利用、人口分布等多种信息的定量或定性描述。

★数字高程模型(DEM):是DTM的地形分量,主要描述地面起伏情况,可以用于提取各种的地形参数,进行应用分析;比如提取坡度、坡向等,进行通视分析、表面积计算、储量计算等。

★ DEM数据表现形式:1、规则格网优点是:存储量小,便于使用且容易管理。

缺点是:有时不能准确表示地形结构与细部。

2、不规则格网(TIN)优点是:能较好顾及地貌特征点、线,表示复杂地形较规则格网精确。

缺点是:数据量大,数据结构复杂,因而使用与管理复杂。

3、等高线模型4、层次模型★ DEM数据的采集方式:地面测量(野外直接测量)、现有地图数字化、空间传感器、数字摄影测量方法。

★数字摄影测量中DEM的采集方式:沿等高线采样、规则格网采样、沿断面扫描、渐进采样、选择采样、混合采样、自动化DEM数据采样。

★ DEM数据预处理:DEM格式转换、DEM坐标转换、DEM数据编辑、栅格数据转化为矢量数据、数据分块、子区边界的提取。

★ DEM内插方法:1、移动曲面拟合法内插:在局部较小范围内,认为地形是连续光滑的,邻近的数据点之间存在较大的相关性。

因此,在该范围内,可以用一个二次曲面来拟合地形的起伏。

2、多面函数法:任何一个圆滑的数学表面总是可以用一系列有规则的数学表面的总和,以任意的精度进行逼近。

★DEM在测绘中的应用:1、绘制等高线2、绘制坡度、坡向图3、绘制立体透视图4、制作正射影像图5、地形图修测五、数字空中三角测量★解析空中三角测量:利用计算的方法,根据航摄像片上所量测的像点坐标以及极少量的地面控制点求出地面加密点的物方空间坐标,称之为解析空中三角测量,俗称摄影测量加密。

★解析空中三角测量的方法:按数学模型分为:1、光束法2、航带法3、独立模型法按平差范围分为:1、单模型法2、航带法3、区域网法★光束法空中三角测量的基本思想:以一张像片组成的一束光线作为一个平差单元,以中心投影的共线方程作为平差的基础方程,通过各光线束在空间的旋转和平移,使模型之间的公共光线实现最佳交会,将整个区域最佳地纳入到控制点坐标系中,从而确定加密点的地面坐标及像片的外方位元素。

★光束法空中三角测量的基本流程:1、获取像片内方位元素、像点坐标和地面控制点坐标。

2、确定像片外方位元素和加密点地面坐标近似值。

3、逐点建立误差方程式并法化。

4、建立改化法方程式。

5、采用循环分块法解求改化法方程。

6、求出像片的外方位元素。

7、计算加密点坐标。

★航带法空中三角测量的基本思想:把许多立体像对构成的单个模型连结成一个航带模型,将航带模型视为单元模型进行解析处理,通过消除航带模型中积累的系统误差,将航带模型整体纳入到测图坐标系中,从而确定加密点的地面坐标。

★航带法空中三角测量的基本流程:1、像点坐标系统误差预改正。

2、立体像对相对定向。

3、模型连接构建自由航带网。

4、航带网的概略绝对定向。

5、航带模型非线性改正。

6、加密点坐标计算。

★GPS辅助空中三角测量:是指利用机载GPS接收机与地面基准站的GPS接收机,至少两台GPS信号接收机同步、快速、连续地观测GPS卫星信号、同时获取航空摄影瞬间航摄仪快门开启脉冲,经过GPS载波相位测量差分定位技术的离线数据后处理,获取航摄仪曝光时刻摄站的三维坐标,然后将其视为附加观测值引入摄影测量区域网平差中,以取代(或减少)地面控制,经采用统一的数学模型和算法来整体确定目标点位和像片方位元素,并对其质量进行评定的理论、技术和方法。

六、数字微分纠正★数字微分纠正的概念:根据有关的参数与数字地面模型,利用相应的构像方程式,或按一定的数学模型用控制点解算,从原始非正射投影的数字影像获取正射影像,这种过程是将影像化为很多微小的区域逐一进行纠正,且使用的是数字方式处理,故叫做数字微分纠正。

★正射影像:消除了倾斜误差和投影误差具有统一比例尺的影像,利用正射投影技术得到的影像。

★数字正射影像地图:将航空摄影正射影像或航天遥感正射影像与重要的地形要素符号及注记叠置,并按相应的地图分幅标准分幅,以数字形式表达的地图。

★数字正射影像图的制作:一、正射影像的拼接与色调调整1、正射影像的拼接拼接线的选择-沿拼接线裁剪-沿拼接线拼接(拼接线两边无几何错位)2、色彩调整用匀光技术消除同一幅图内多个影像之间和同一影像内部的色调差别,使得拼接后的影像色调均匀一致。

二、相关信息的叠置与图外整饰1、相关信息的叠置部分等高线、重要但影像难以识别的地物的符号、必要的文字和数字注记。

2、图外整饰七、数字摄影测量系统★数字摄影测量系统的分类:按设计原理分为:混合型数字摄影测量系统和全数字型数字摄影测量系统按功能分为:多用途数字摄影测量系统和专用数字摄影测量系统★数字摄影工作站的组成:1、硬件2、软件数字影像处理:影像旋转/影像滤波/影像增强/特征提取模式识别:特征识别与定位/影像匹配/目标识别解析摄影测量:定向参数计算/空中三角测量解算/核线关系解算/数值内插/投影变换辅助功能软件:数据输入输出/数据格式转换/注记/质量报告/图廓整饰/人机交互★数字摄影测量系统的功能:1、影像数字化2、影像处理3、量测(单像、双像、多像的自动与交互测量)4、影像定向(自动与半自动内定向、相对定向和绝对定向)5、自动空中三角测量(选点、转点模型连接、区域网平差粗差剔除等)6、核线影像的构建7、影像匹配8、建立DEM(数字高程模型)及编辑9、自动绘制等高线10、正射影像的制作(两种方法)11、正射影像的镶嵌与修补(几何、色彩、无缝镶嵌)12、数字测图13、制作影像地图(矢量数据、等高线、正射影像)14、制作景观图与透视图15、制作立体匹配片。

相关文档
最新文档
