一种宽带宽角双极化相控阵天线单元研究
宽带宽角扫描相控阵天线系统
宽带宽角扫描相控阵天线系统随着无线通信技术的快速发展，相控阵天线系统在雷达、无线通信和电子战等领域的应用越来越广泛。
宽带宽角扫描相控阵天线系统具有宽频带、高角度覆盖和快速扫描等优势，成为当前研究的热点。
本文将介绍宽带宽角扫描相控阵天线系统的设计思路、实验结果及总结与展望。
关键词：相控阵天线、宽带宽角扫描、相控阵列、天线元、波束形成相控阵天线系统最早应用于军事领域，通过控制天线阵列中天线元的相位和幅度，改变波束的方向和形状，实现扫描和跟踪目标。
随着科技的不断发展，相控阵天线系统的应用逐渐扩展到民用领域，如无线通信、导航和雷达等。
宽带宽角扫描相控阵天线系统能够在宽频带内实现高角度覆盖和快速扫描，提高系统的抗干扰能力和目标检测能力，具有很高的应用价值。
宽带宽角扫描相控阵天线系统的设计思路主要包括以下方面：天线元设计：为了实现宽带宽角扫描，需要设计具有宽带性能的天线元。
可以采用偶极子、贴片天线或波导缝隙天线等，并优化其结构以实现宽频带覆盖。
相控阵列设计：根据应用需求，设计合适的相控阵列规模和排列方式。
为了实现高角度覆盖，需要合理设计天线元的激励幅度和相位，以及它们在阵列中的排列方式。
波束形成网络设计：采用合适的波束形成网络，实现天线元激励的幅度和相位的控制。
可以使用模拟移相器、数字波束形成器或其他波束形成网络来实现。
控制系统设计：为了实现快速扫描，需要设计高效的控制系统，包括数据采集、处理和传输等环节。
可以采用高速数字信号处理器或其他专用控制芯片来实现。
我们设计并制作了一个宽带宽角扫描相控阵天线系统，并对其实进行了实验测试。
实验中采用了24个天线元组成正方形阵列，每个天线元为24GHz双极化贴片天线。
通过波束形成网络对天线元进行激励，实现波束的高角度覆盖和快速扫描。
实验结果表明，该系统在20GHz 频带内具有良好的宽带性能，并且在40°扫描角度范围内波束形状变化平滑，角度分辨率达到5°。
相控阵天线宽角宽带扫描方法研究
相控阵天线宽角宽带扫描方法研究一、简述随着无线通信技术的不断发展，相控阵天线在宽角宽带扫描方面的研究越来越受到关注。
相控阵天线是一种利用多个振子相互干涉的原理实现信号发射和接收的天线，具有频率选择性好、方向性强、抗干扰能力强等优点。
然而传统的相控阵天线在进行宽角宽带扫描时，往往面临着频谱扩展能力不足、扫描速度慢、易受环境干扰等问题。
因此研究一种高效、稳定、抗干扰的相控阵天线宽角宽带扫描方法具有重要的理论和实际意义。
本文主要研究了相控阵天线宽角宽带扫描方法，首先分析了传统方法存在的问题，然后提出了一种基于数字信号处理技术的新型宽角宽带扫描方法。
该方法通过引入自适应滤波器对信号进行动态处理，实现了宽角宽带扫描的有效控制。
同时为了提高扫描速度和稳定性，本文还设计了一种并行化的扫描方案，将扫描过程分为多个子任务，通过多线程并行执行的方式提高了扫描效率。
此外为了降低环境干扰对扫描结果的影响，本文还采用了自适应调制技术对信号进行调制，提高了抗干扰能力。
通过对所提出的宽角宽带扫描方法进行仿真验证和实际应用测试，本文证明了该方法在提高扫描速度、稳定性和抗干扰能力方面具有明显的优势。
这为相控阵天线在宽角宽带通信领域的应用提供了有力的理论支持和技术保障。
1. 相控阵天线的概述和发展历程相控阵天线是一种利用多个天线单元相互之间的相位和振幅关系来实现空间波束控制的天线系统。
随着科技的发展，相控阵天线在通信、雷达、导航等领域得到了广泛应用。
本文将研究相控阵天线宽角宽带扫描方法，以提高其在宽角宽带信号处理中的应用性能。
相控阵天线的发展历程可以追溯到20世纪60年代，当时人们开始研究如何利用多个天线单元来实现空间波束控制。
在70年代和80年代，相控阵天线技术得到了进一步发展，尤其是数字信号处理技术的应用，使得相控阵天线能够实现更精确的波束形成和控制。
90年代以后，随着微电子技术和计算机技术的飞速发展，相控阵天线的研究进入了一个新的阶段，如多波束天线、自适应天线等新型天线结构相继出现。

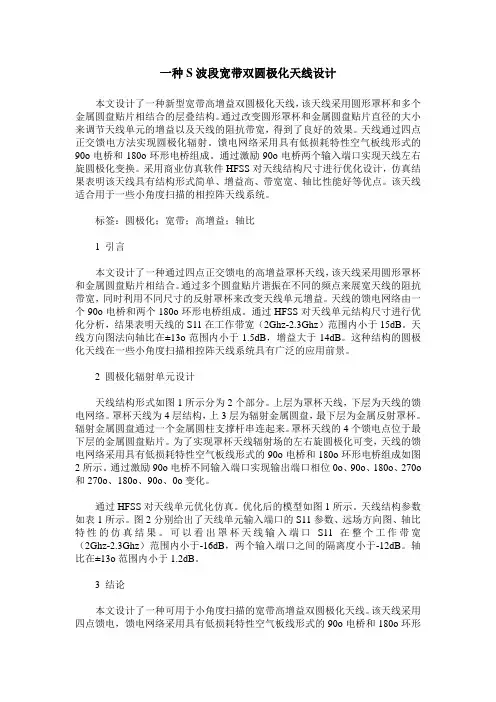

一种S波段宽带双圆极化天线设计
