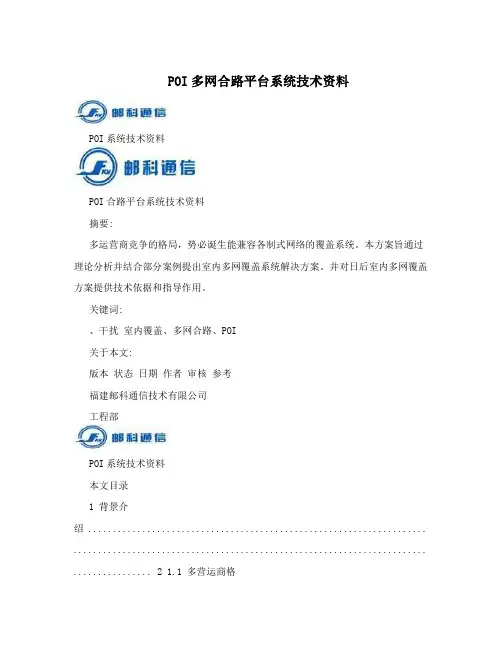

POI多网合路平台系统技术资料POI系统技术资料POI合路平台系统技术资料摘要:多运营商竞争的格局,势必诞生能兼容各制式网络的覆盖系统。

本方案旨通过理论分析并结合部分案例提出室内多网覆盖系统解决方案。

并对日后室内多网覆盖方案提供技术依据和指导作用。

关键词:、干扰室内覆盖、多网合路、POI关于本文:版本状态日期作者审核参考福建邮科通信技术有限公司工程部POI系统技术资料本文目录1 背景介绍 ..................................................................... ........................................................................ ................ 2 1.1 多营运商格局 ..................................................................... .. (2)1.2 多制式网络 ..................................................................... ........................................................................2 1.3 集约化建设的必要性 ..................................................................... ........................................................ 3 1.4 POI简介 ..................................................................... ........................................................................ ..... 3 1.5 POI的特点及应用场景 ..................................................................... .. (4)2 多系统合路覆盖可行性分析 ..................................................................... ........................................................ 1 2.1 多系统共址干扰分析 ..................................................................... .. (1)2.1.1 多系统共用室内分布式系统的干扰介绍 ..................................................................... . (1)2.1.2 杂散干扰分析 ..................................................................... .. (2)2.1.3 各系统的有源设备的杂散辐射满足如下规范要求: (3)2.1.4 杂散隔离度计算 ..................................................................... . (3)2.1.5 互调干扰分析 ..................................................................... .. (4)2.1.6 阻塞干扰分析 ..................................................................... .. (5)2.1.7 干扰分析小结 ..................................................................... ........................................................ 7 2.2 多系统合路解决方案 ..................................................................... .. (7)2.2.1 室内收发天线隔离度分析...................................................................... (7)2.2.2 天线间隔离度要求 ..................................................................... (9)2.2.3 隔离度解决方案 ..................................................................... . (9)2.2.4 天馈功率分配解决方案...................................................................... ...................................... 11 2.3 系统特点 ..................................................................... ........................................................................ .. 143 多网覆盖典型工程案例 ..................................................................... .............................................................. 15 3.1 福建省通信管理局大楼案例: .................................................................... (15)3.1.1 工程概况 ..................................................................... .. (15)3.1.2 覆盖范围及覆盖方式 ..................................................................... (15)3.1.3 POI技术指标: .................................................................... . (16)3.1.4 通管局大楼室内覆盖系统图:..................................................................... (17)3.1.5 POI系统结构图: .................................................................... ................................................ 18 3.2 都市科技创业中心案例: .................................................................... .. (19)3.2.1 工程概况 ..................................................................... .. (19)3.2.2 覆盖范围及覆盖方式 ..................................................................... (19)3.2.3 POI技术指标: .................................................................... . (19)3.2.4 成都市科技创业中心系统图: (部分) .................................................................... . (21)3.2.5 POI系统结构图: .................................................................... (21)未经许可不得转载第1页POI系统技术资料1 背景介绍1.1 多营运商格局越来越多的运营商进入通信行业的竞争,必然出现多运营商的多频段,多制式通信系统重叠覆盖的现象,特别是飞机场、地铁、会展中心、体育场馆等话务高发区,建筑内的空间资源有限,不可能允许同时引入多套分布系统,所以需要将多种无线通信系统信号引入到一套移动通信综合分布系统中。

室分系统互调干扰解决方案探讨

室分系统互调干扰解决方案探讨

科技与创新|Science and Technology & Innovation2024年 第01期DOI :10.15913/ki.kjycx.2024.01.040室分系统互调干扰解决方案探讨李 锐(武汉虹信技术服务有限责任公司,湖北 武汉 430205)摘 要:随着无线通信网络建设的发展,国家提出了基础设施共建共享共赢的理念,多网融合室分系统成为建设趋势。

多网融合室分系统克服了传统单一室分系统的缺点,但存在干扰严重、网络需求差异大等诸多难题,尤其是系统间的互调干扰日益严重,对方案设计及施工工艺要求都非常高。

对此,主要浅析了室分系统互调干扰的理论计算、解决措施和规避方案,以供参考。

关键词:室分系统;多网融合;互调干扰;无线通信网络中图分类号:TN929.5 文献标志码:A 文章编号:2095-6835(2024)01-0134-03在现有多网融合室分系统中,主要利用POI (Point of Interface ,多系统接入平台)满足多种网络制式的接入需求,支持MIMO ,实现1套室分系统传输多个系统信号,满足室内用户各种业务需求。

但基于POI 的多网融合室分系统存在无源互调干扰日益严重的问题。

本文主要分析室分系统互调干扰问题,提出解决方案,为今后室分系统的建设和优化工作提供实践经验。

1 室分系统互调干扰成因分析1.1 互调原理简述无源互调是射频信号路径中2个或多个射频信号因无源器件的非线性特性引起的混频干扰信号[1]。

在无源器件中,材料的磁滞特性、表面或接触面受到污染、不良的机械结点都会产生互调干扰信号。

互调干扰示意图如图1所示。

互调产物的大小取决于器件的互调抑制度,互调抑制度越差,则互调产物越大[2]。

互调产物的大小还与输入信号的功率密切相关,输入功率越大,则互调产物越大。

一般取三阶互调来衡量互调水平。

图1 互调干扰示意图1.2 互调干扰的影响因素室分系统互调干扰的影响因素主要包括以下3种:①无源器件和室分天线的质量。

浅谈多系统合路平台(POI)

浅谈多系统合路平台(POI)

浅谈多系统合路平台(POI)【摘要】:随着第三代移动通信的到来,无线数据业务将得到迅猛发展,而数据业务又大都发生在室内,因此,如何把现有的GSM、CDMA、WLAN等无线通信系统与3G通信系统的室内覆盖有机整合,避免重复投资建设,成为各大运营商和设备集成商关注的焦点。

而POI即为上述室内覆盖建设要求提供了一个可行的解决方案,它具备行业内常说的综合性集约化建设方案的特性。

【关键词】:多系统; 平台一、POI多系统合路平台概述POI(POINT OF INTERFACE)即多系统合路平台。

可引入包括GSM900、CDMA800、DCS1800、PHS1900、WCDMA、CDMA200、TD-SCDMA、WLAN、数字电视、调频FM、公安消防等多个系统多种频段信号。

为避免干扰,POI采用上、下行两个平台,分别将上行和下行链路信号分开传输。

POI作为连接无线通信设施主信号与分布式覆盖信号的桥梁,其主要功能是对各运营商的上行及下行射频信号分别进行合路及分路,滤除各频带间的干扰成分,并为监控系统设置了标准的传输接口。

同时对各系统的上行信号进行分路,并抑制各频带间的无用干扰成分。

POI系统采用模块化设计,扩容性好;能满足不同系统/频段的个性需求;系统具有整体监控功能,维护方便;信号合路损耗小;功率容量大;三阶互调性能好;可以预留端口,方面升级。

最重要的的是可以节省运营商的覆盖系统的重复建设的问题。

避免了错综复杂的走线,避免了天花板上安装多个全向天线,避免了电梯井道内布放多个板状天线、多根同轴电缆。

二、POI多系统合路平台的应用主要应用在移动通信需要多网合路系统及轨道交通无线通信系统中。

特别是需要多网络系统接入的大型建筑、市政设施内,如大型展馆、地铁、火车站、机场、政府办公机关等场所。

该POI产品实现了多频段、多信号合路功能,避免了室内分布系统建设的重复投资,是一种实现多网络信号兼容覆盖行之有效的手段,目前已经得到了广泛的应用。
