摆臂式垃圾车说明书
摆臂式垃圾车标准
武汉市汉福专用车有限公司企业标准Q/WFA 06-2011金银湖牌WFA系列摆臂式垃圾车2011-2-1发布 2011-2-8实施武汉市汉福专用车有限公司发布前言本标准有武汉市汉福专用车有限公司提出。
本标准有武汉市汉福专用车有限公司技术部负责起草。
本标准主要起草人：魏钲本标准从2011年2月8日起实施。
1.范围本标准规定了金银湖牌WFA系列摆臂式垃圾车的产品分类、技术要求、试验方法、检验规则、标志、运输、贮存。
本标准适用于表Ⅰ所规定的定型汽车二类底盘改装的金银湖牌WFA系列摆臂式垃圾车。
2.规范性引用文件下列标准包括的条文，通过在标准中引用而成为本标准的条款。
在标准出版时，所示版本均为有效。
所有标准都会被修订，适用本标准的各方应探讨使用下列标准最新版本的可能性。
GB1495 汽车加速行驶车外噪声限值及测量方法GB1589 道路车辆外廓尺寸、轴荷及质量限值GB7258 机动车运行安全技术条件GB3766 液压元件以通用技术条件GB4785 汽车及挂车外部照明和信号装置的安装规定GB5920 汽车及挂车前位灯、后位灯、示廓灯及制动灯配光性能GB99691 工业产品使用说明书总则GB11567.1 汽车和挂车侧面防护要求GB/T12467.3 焊接质量要求金属材料的熔化焊GB11567.2 汽车和挂车后下部防护要求GB11564 机动车回复反射器GB15082 汽车用车速表GB4599 汽车用灯丝灯泡前照灯GB4660 汽车用灯丝灯泡前雾灯GB11554 汽车及挂车后雾灯配光性能GB15235 汽车及挂车倒车灯配光性能GB8410 汽车内饰材料的燃烧特性GB/T9417-1988 汽车产品型号编制规则GB9656 汽车安全玻璃GB12676 汽车制动系统结构、性能和试验方法GB14023 车辆，机动船和由火花点发动机驱动的装置的无线电干扰特性的测量方法及允许值。
GB4094 汽车操纵件、指示器及信号装置的标志应符合GB15084 机动车辆后视镜的性能和安装要求GB/T17350 专用汽车和专用半挂车术语和代号GB/T18411 道路车辆产品标牌QC/T52 垃圾车QC/T484 汽车油漆涂层JB/T5943 工程机械焊接件通用技术条件QC/T29104 专用汽车液压系统液压油固体污染度限值GB14761.5 汽车车怠速污染物排放标准GB/T3766 液压系统通用技术条件QC/T439 摆臂式自卸车技术条件QC/T440 摆臂式自卸车试验方法QC/T252 专用汽车定型试验规程3.产品分类3.1 产品型号产品型号编制应符合GB17350的规定.例如：企业自定代号（底盘厂家代号）用途特征代号（摆臂式）结构特征代码（自卸）第一代产品代号摆臂式垃圾车总质量代号专用车代号武汉市汉福专用车有限公司3.2 产品品种按车辆类型分类，见表Ⅰ。
车辆工程毕业设计6摆臂式自装卸汽车改装设计说明书
第1章绪论1.1专用汽车的概念和分类专用车辆是为了实现各类专项作业的车辆。
我国对“专用汽车”定义为：装置有专用设备，具备有专用功能，用于承担专门运输任务或专项作业的汽车和汽车列车。
我国的专用汽车划分为：厢式汽车、罐式汽车、专用自卸汽车、起重举升起车、仓栅汽车和特种结构汽车等六大类。
其中专用自卸汽车的定义为：装有由本身发动机驱动的液压举升机构，能将车箱卸下或使车箱倾斜一定角度，货物依靠自重能自行卸下的专用汽车。
1.2摆臂式自卸车的概念摆臂式自卸汽车是自卸汽车中的一种，以其显著的特点得到了广泛的应用。
摆臂式自卸汽车摆臂可以平移起落货箱，它同时具有货物和箱体自动装卸的功能，而且两种功能由同一个车载工作装置完成。
由于它具备自动装卸箱体功能，装货时一般均将箱体卸下降低装货高度，装满货后，则将箱体自动装车并运输。
该车使用方便，运输效率高，摆臂式自卸汽车又依其特有的机动灵活的特点被广泛应用于小吨位货物的运输。
如今经济飞速发展,城市的规模不断扩大,城市人口快速增长,导致了城市垃圾量也急剧上升,随之而来的是固体生活垃圾的处理越来越受到人们的重视。
城市固体生活垃圾的处理大体有3种形式：分类回收、焚烧、和填埋。
而不论采用哪种处理方式,其最终的处理场所均需远离城市居民区。
而垃圾从城市到处理场所的运输就需要方便、快捷的交通运输工具，垃圾车就担当了每天上千吨（中等城市）的固体生活垃圾的运输的重任。
摆臂式垃圾汽车以其显著的特点被广泛的应用于城市垃圾的运输，并且方便。
所以为了更好的满足城市固体垃圾运输的需求,摆臂式垃圾车的改装技术需要快速的发展，这就需要我们设计人员的不断努力来实现。
1.3摆臂式自卸车的设计特点和内容摆臂式自装卸汽车有后装卸式和侧装卸式两种。
后装卸式被广泛的应用，设计摆臂式自装卸汽车时，首先要选择合适的底盘。
选择底盘的主要依据是：装载质量、道路条件、运输货物的特性（如密度、安息角等）、运距等。
在没有专用汽车底盘的情况下，通常选用短后悬的普通自卸汽车底盘，这有利于摆臂布置、结构紧凑。
摆臂式垃圾车使用说明书
摆臂式垃圾车使用说明书一、概述概述摆臂式垃圾车（以下简称垃圾车）是用于城镇袋装、散装生活垃圾物的收集、运输、卸料作业的专用车辆。
该车是由汽车底盘、大臂、大臂油缸、吊装铁链、支撑腿、支腿油缸、底板及多路换向阀等组成。
大臂连在底板上，大臂油缸活动端连在大臂上，固定端连接在底板上；大臂油缸的伸出、收回可使大臂绕铰点转动，实现垃圾箱的吊装和自卸。
支腿油缸的伸出、收回可使支撑腿伸出、收起，起到稳定整车的作用。
该车可将地下垃圾箱内的垃圾及垃圾箱一同吊至车上运走同时可自卸，降低了工人的劳动强度。
该垃圾车的收运方式是目前世界上广泛采用的垃圾收运方式，可以实现一车多箱，大大降低了配备成本和空间等等；其专用装置的功能均以汽车发动机为动力，通过液压机构手动或电控来实现。
车辆的箱体采用优质炭钢板焊接，具有强度高、重量轻、不产生二次污染等优点。
垃圾车整车基本性能与原底盘车相同，用户请参阅原底盘车使用手册。
本使用说明书仅介绍专用改装部分的有关操作、检查和维修保养。
在使用车辆前，我们强烈要求您能够通读本说明书，并对其中的操作程序做到得心应手。
我厂对产品将会进一步改进。
产品的改进、性能的提高、结构的不断完善恕不另行通知，从而有某些说明不适用于您的特定车辆，敬请谅解。
二、安全使用注意事项安全使用注意事项摆臂垃圾车极大地方便了人们，但同时也带来了一定的安全隐患。
为正确使用车辆，杜绝安全事故的发生，同时发挥垃圾车的价值，请谨记此注意事项，其相关内容如下：1、斜坡停车时应使用防滑块。
离开驾驶室或斜坡停车时，为防止车辆滑动造成事故，应在后轮处加防滑块。
2、穿戴工作服，手套，安全鞋，安全帽，保护面罩等便于作业的物品。
3、禁止在支腿未撑于地面上时进行吊装作业。
支腿未撑于地面进行吊装作业有可能发生不可预料的后果。
4、禁止在吊装作业时进入摆臂作业半径内。
5、禁止吊起垃圾箱体行驶。
吊起垃圾箱体行驶有损坏及碰倒电线杆、建筑物的危险。
6、垃圾箱后门打开状态和垃圾未遮挡情况下不准行驶。
摆臂式垃圾车功能介绍及使用说明
摆臂式垃圾车功能介绍及使用说明一、功能介绍1.垃圾收集：摆臂式垃圾车主要用于收集垃圾。
通过机械臂将垃圾箱提起并倾倒到车辆后部的储存区域，实现一次性收集多个垃圾箱，大大提高了收集效率。
2.垃圾运输：垃圾车装满垃圾后，可以直接运输到垃圾处理中心或垃圾填埋场。
具有大容量的储存区域可容纳大量垃圾，减少车辆的频繁往返，节约了时间和燃料成本。
3.自动倾倒：摆臂式垃圾车具有自动倾倒功能，即在达到指定地点后，车辆底部的储存区域会自动翻转倾倒，将垃圾倾倒到处理区域。
这项功能提高了操作的安全性和效率，减少了人工操作所带来的安全风险。
4.可调节机械臂：摆臂式垃圾车的机械臂长度和高度可以进行调节，以适应不同高度的垃圾箱。
这项功能确保了机械臂的稳定性和适应性，从而提高了工作的灵活性和可靠性。
5.远程控制：摆臂式垃圾车配备有远程控制系统，操作人员可以通过遥控器控制车辆移动、机械臂伸缩等操作，无需亲自上车进行操作。
这种远程控制功能提高了操作的便捷性和安全性。
二、使用说明1.操作人员培训：在使用摆臂式垃圾车之前，操作人员应接受相应的培训，了解车辆的结构和操作流程，以确保操作的安全性和准确性。
2.检查车辆：每次使用前，应对车辆进行检查，包括机械臂、液压系统、倾倒机构等部件的工作状态，确保没有异常情况发生。
3.垃圾箱装载：操作人员将垃圾箱放置在车辆侧面，调整机械臂的长度和高度，确保机械臂准确地抓住垃圾箱，并将其提升到车辆上。
在装载过程中，要保持平稳，避免垃圾箱摇晃。
4.垃圾倾倒：当车辆储存区域装满垃圾时，操作人员将车辆驶往垃圾处理中心或垃圾填埋场。
在此之前，应确认目的地的倾倒设备是否准备就绪，并确保周围的环境安全。
5.按下自动倾倒按钮后，车辆底部的储存区域会自动翻转倾倒，将垃圾倾倒到处理区域。
在倾倒过程中，操作人员应保持一定的距离，确保安全。
6.远程控制：在操作过程中，操作人员可以通过远程控制器进行车辆的移动和机械臂的伸缩。
操作人员应熟悉遥控器的使用方法，并将其用于确保操作的灵活性和安全性。
楚胜牌CSC5111ZBS3型摆臂式垃圾车
楚胜牌CSC5111ZBS3型摆臂式垃圾车一汽解放汽车有限公司无锡柴油机厂一汽解放汽车有限公司无锡柴油机分公司"7800590067406500650071207700177162188162180165192LYC4F115-30 YC4F100-30YN33CRYZ4DA7-30HFC4DA1-2B14DX23-120E3F4DX23-110E3F墓阄饔癫窕鞴煞萦邢薰?广西玉柴机器股份有限公司昆明云内动力股份有限公司潍柴动力扬州柴油机有限责任公司安徽江淮汽车股份有限公司一汽解放汽车有限公司无锡柴油机厂一汽解放汽车有限公司无锡柴油机厂"26602659329836613857385785757983889083?SD4BW 70-3R4DW93-84E34DW93-84E3FCY4A65-E3AYN27PE-1YZ4DH2-30账拇锒导庞邢薰?一汽解放汽车有限公司无锡柴油机厂一汽解放汽车有限公司无锡柴油机厂东风朝阳柴油机有限责任公司成都云内动力有限公司潍柴动力扬州柴油机有限责任公司2545 25402540254426722544706767656667+YC 6J210-33YC6A240-33YC6A240-31WP6.240E32 g广西玉柴机器股份有限838385MWD615.92WD615.93WD615.92EWD615.93EWD615.97CWD615.97EWD615.92CWD615.93C侵泄匦推导庞邢薰?中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司'97269726972697269726972697269726 1962131962132212211982134D18E4L22CR 3安徽全柴动力股份有山东华源莱动内燃机有限公司1809215645459WD615.95WD615.95EWD615.96WD615.96EWD615.95CWD615.96C曋泄匦推导庞邢薰?中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司9726 97269726972697269726247247276276249279-CY4A40-E3A4D18F4L18E4D20DTCI_东风朝阳柴油机有限责任公司安徽全柴动力股份有限公司山东华源莱动内燃机有限公司常柴股份有限公司181018091809199540404040GISDe180 30ISDe185 30ISDe210 30B190 33EQH180-30EQH180-33YC6J200-33缈得魉狗⒍邢薰?东风康明斯发动机有限公司东风康明斯发动机有限公司东风康明斯发动机有限公司东风汽车有限公司东风汽车有限公司商用车发动机厂广西玉柴机器股份有限公司"4500 670067005900475247526494132136155140132132147>CA6DE3-16E3 CA6DF3-16E3CA6DF3-16E3FCA6DE3-16E3FISDe185 30ISDe210 30B190 33YC6J200-33EQH180-33浂缈得魉狗⒍邢薰?东风康明斯发动机有限公司东风康明斯发动机有限公司东风康明斯发动机有限公司广西玉柴机器股份有限公司东风汽车有限公司商用车发动机厂450067006700590064944752132136155140147132JL465QB。

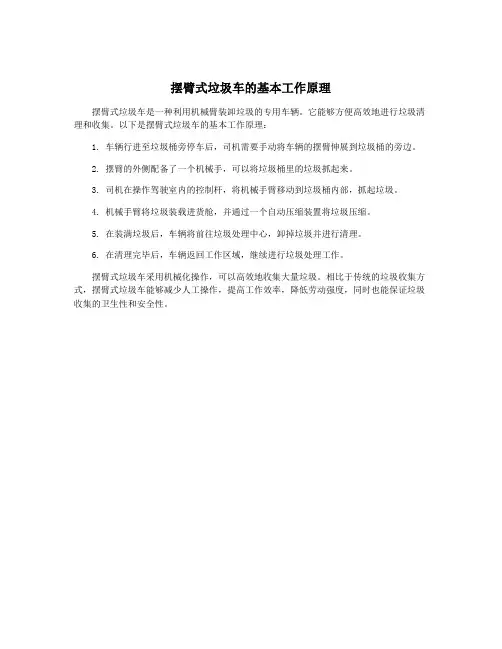

摆臂式垃圾车的基本工作原理
摆臂式垃圾车的基本工作原理
摆臂式垃圾车是一种利用机械臂装卸垃圾的专用车辆。
它能够方便高效地进行垃圾清理和收集。
以下是摆臂式垃圾车的基本工作原理：
1. 车辆行进至垃圾桶旁停车后，司机需要手动将车辆的摆臂伸展到垃圾桶的旁边。
2. 摆臂的外侧配备了一个机械手，可以将垃圾桶里的垃圾抓起来。
3. 司机在操作驾驶室内的控制杆，将机械手臂移动到垃圾桶内部，抓起垃圾。
4. 机械手臂将垃圾装载进货舱，并通过一个自动压缩装置将垃圾压缩。
5. 在装满垃圾后，车辆将前往垃圾处理中心，卸掉垃圾并进行清理。
6. 在清理完毕后，车辆返回工作区域，继续进行垃圾处理工作。
摆臂式垃圾车采用机械化操作，可以高效地收集大量垃圾。
相比于传统的垃圾收集方式，摆臂式垃圾车能够减少人工操作，提高工作效率，降低劳动强度，同时也能保证垃圾收集的卫生性和安全性。
钩臂垃圾车使用说明
钩臂垃圾车使用说明一、钩臂垃圾车的基本组成1.底盘：为整个垃圾车提供动力和承载能力，应具备稳定性和耐用性。
2.垃圾箱：用于存放垃圾，可以是闭式箱体或开放式垃圾箱。
3.钩臂系统：用于收集、装载和卸载垃圾，包括钩臂、液压系统等。
二、垃圾收集与装载1.准备工作a.钩臂垃圾车应该停在平整的地面上，确保安全稳定。
b.确认垃圾箱的位置和垃圾堆放的情况。
c.检查钩臂系统和液压系统的工作状态是否正常。
2.开始收集a.垃圾车驶近垃圾箱，保持适当的距离。
b.降低钩臂，使其能够接触到垃圾箱的锁定装置或固定点。
c.控制好车辆位置，确保钩臂与垃圾箱牢固连接。
3.垃圾装载a.提起垃圾箱，将其倾斜至一定角度，以利于垃圾掉入垃圾箱内。
b.控制好液压系统，使钩臂逐渐提升，将垃圾箱倒置，使垃圾箱内的垃圾掉入垃圾箱内。
c.完成装载后，将垃圾箱放置在车辆上，确保安全稳定。
三、垃圾卸载1.选择合适的卸载地点a.垃圾卸载地点应由相关部门规定，并确保符合环境保护要求。
b.应确保卸载地点的地面平整，方便垃圾箱的卸载。
2.卸载垃圾a.将垃圾车停放在卸载地点，扣好刹车，保证车辆的安全。
b.降低钩臂，使垃圾箱接触地面，然后释放垃圾箱锁定装置。
c.控制好液压系统，慢慢放下钩臂，将垃圾箱放置在卸载地点，确保安全和稳定。
d.完成卸载后，检查垃圾箱是否放置正确，然后驶离卸载地点。
四、保养和维护1.定期检查液压系统和钩臂系统的工作状态，确保操作安全。
2.清洁垃圾箱和车身，保持设备的整洁和卫生。
3.定期更换润滑油和维修液压系统，延长使用寿命。
4.注意保护垃圾车的电气系统和油路系统，避免损坏。
五、安全操作须知1.操作人员应经过培训，并熟悉垃圾车的使用说明书。
2.在操作过程中，保持集中精神，注意周围环境，确保人员和设备安全。
3.严格按照操作步骤进行操作，不得擅自修改、拆卸设备。
4.禁止超载操作，避免因负荷过重导致设备损坏和安全事故。
5.注意设备的存放和保管，避免损坏和丢失。
勾臂垃圾车说明书
使用前请仔细阅读本说明书车厢可卸式垃圾车使用说明书前言车厢可卸式垃圾车是我公司根据市场及客户的需求开发的一种环卫专用车辆，专门用于运转城市中的厢装的生活垃圾。
整车性能稳定可靠，垃圾厢钩装、钩卸操作安全省力，自卸垃圾轻便快捷，整车所配厢密封性好，能消除二次污染，完全符合城市环保要求。
该车型采用汽车二类底盘，配备符合欧Ⅲ排放标准的发动机，具有优良的动力性和燃油经济性，良好的操纵稳定性，承载能力强，节能环保，是环卫部门、厂矿及住宅小区等理想的环卫车辆。
我公司产品实行质量三包，负责培训操作及维护人员，并为用户提供优良的售前和售后服务，消除用户的后顾之忧。
本说明书主要介绍侧装垃圾车的结构、技术性能参数、使用方法、维护保养常识。
可供汽车驾驶人员、车辆维修人员及有关管理人员应用和参考。
产品型号说明： xxx x x x x xx xx 企业名称代号车辆类别号主参数代号（总质量t）产品序号结构特征代号用途特征代号企业自定代码目 录一、主要技术参数 (1)二、基本结构与工作原理 (1)1.基本结构 (1)2.工作原理 (2)三、垃圾车使用安全注意事项 (3)四、垃圾车的使用 (3)（一）新车的磨合 (3)（二）驾驶与操作步骤 (8)（三）注意事项 (14)五、保养维护 (14)（一）底盘保养 (15)（二）作业装置保养 (15)六、常见故障与排除 (15)七、随车文件 (16)八、随车工具 (16)一 主要技术参数作为垃圾车驾驶和操作维修人员，必须熟悉垃圾车的主要技术参数，了解各部分基本结构和各种装置的作用、性能和相互关系，使其保持良好的工作状态，充分发挥垃圾车的作用。
二、基本结构与工作原理1.基本结构：车厢可卸式垃圾车是在北汽福田汽车股份有限公司生产的福田牌汽车二类底盘的基础上改装的新型垃圾收集及运输车辆。
该车设计了一套拉臂钩上装系统，通过油缸的伸缩带动拉臂钩的摆动，可完成对密封式垃圾车厢的钩装、钩卸和卸料作业。
摆臂垃圾车的操作规程
摆臂垃圾车的操作规程1. 引言摆臂垃圾车是一种用于垃圾收集和运输的特殊类型垃圾车。
本文档旨在规范摆臂垃圾车的操作程序，提高工作效率，确保操作安全。
2. 摆臂垃圾车的基本结构和工作原理摆臂垃圾车由垃圾盖板、载货箱体、摆臂、液压系统和操作台等组成。
工作时，摆臂通过液压系统实现抓取垃圾和倾倒垃圾的功能。
3. 操作员的基本要求•操作员必须经过相关培训，熟悉摆臂垃圾车的结构和操作原理。
•操作员必须具备良好的沟通能力和团队合作精神。
•操作员必须遵守交通规则和操作规程，确保行驶安全。
4. 摆臂垃圾车的操作步骤4.1 上班前准备•检查摆臂垃圾车的液压系统、制动系统、照明系统和报警器是否正常工作。
•检查垃圾箱体是否已清空并就位。
•确保操作台上的控制按钮处于正常状态。
4.2 开车前准备•调整座椅和后视镜，确保操作员有良好的视野和舒适的工作环境。
•系好安全带，并确认其他操作员也已系好安全带。
•启动发动机，预热一段时间后，确保液压系统正常工作。
4.3 开车和行驶•操作员应注意行车安全，遵守交通规则，尽量选择平坦和宽敞的道路行驶。
•在开车和行驶过程中，要注意观察行人和其他车辆的动向，避免与其发生碰撞。
4.4 垃圾收集和倾倒•在接近垃圾收集点时，操作员应提前减速，并确保摆臂垃圾车停稳。
•通过控制按钮操作摆臂，准确抓取垃圾，并将其倾倒到垃圾箱体中。
•在倾倒垃圾时，操作员应注意周围环境，确保没有人员靠近或受到垃圾的伤害。
4.5 收尾工作•垃圾收集完成后，操作员应检查垃圾箱体是否已装满，并根据需要清空垃圾。
•关闭摆臂，将其归位，并确保操作台上的控制按钮处于关闭状态。
•关闭发动机，锁好摆臂垃圾车，并交接相关操作记录。
5. 安全注意事项•摆臂垃圾车在工作过程中，禁止非操作员人员靠近摆臂或垃圾收集点。
•摆臂操作时，保持稳定并避免过度摆动，以防止其打到其他物体或人员。
•在倾倒垃圾时，操作员要根据实际情况调整倾倒角度，确保垃圾顺利倾倒。
6. 紧急情况处理•在发生紧急情况时，操作员应立即切断发动机电源，并报告上级领导和相关部门。
勾臂垃圾车的操作说明书
勾臂垃圾车的操作使用说明勾臂垃圾车在环卫市场上占有很大一部分份额,作为一种新型的环卫垃圾车，很多用户在使用方法上还不太了解。
由于操作不当引起的勾臂变形或者厢体移位的情况时有发生.湖北程力作为勾臂垃圾车的专业生产厂家，在这里为用户详细介绍一下它的操作方法及说明。
首先,我们在吊装垃圾厢之前,勾臂垃圾车要空载运转达到6个标准气压时，挂上取力器（驾驶室内方向盘左下方），检查各部件有无漏或异常后，再按操作指示牌指示位置进行操作：吊装箱体1、将锁紧钩操作手柄推至收回位置，锁紧油缸收回，合销紧架收回并将翻转架与附车架销紧固定。
2、将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转架前铰链轴旋转,拉臂处于钩箱位置,适当调整拉臂钩高度并与箱体弯钩对准.3、当拉臂钩钩到箱体弯钩时,继续推下拉臂操作手柄到落下位置，使垃圾箱体继续上车。
4、当垃圾箱体落放到附车架后，松开拉臂操作手柄使其回到中位,再将锁紧钩操作的柄拉起至销紧位置,销紧油缸伸出，使销紧架翻起并将翻转架与垃圾箱体锁紧固定,松开手柄使回中位。
垃圾卸载1、垃圾运到目的地之后，打开垃圾箱后门锁紧装置，在前级二联多路阀处,首先确定锁紧架锁紧垃圾箱体（拉起锁紧钩操作手柄至锁紧位置），然后拉起拉臂操作手柄至伸出位置,垃圾箱体备倾斜举起垃圾卸出。
2、垃圾卸完后,推下拉臂操作手柄至落下位置，垃圾箱体下落到附后车架上，松开取力器并锁紧箱体后门，卸垃圾工作完成，整车可以运输行驶.放置垃圾箱体1、勾臂垃圾车要空载运转达到6个标准气压时,挂上取力器，将锁紧钩操作手柄推至收回位置，锁紧油缸缩回，使销紧架翻下,翻转架与垃圾箱体脱开锁紧固定并且与附车架销紧固定，松开手柄使回中位。
2、将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转架前铰链轴旋转,垃圾箱体随活动拉臂一同翻转、倾斜落下.如图：3、垃圾箱放置好后，调整活动拉臂钩与箱体弯钩位置,使其脱钩,将拉臂操作手柄推下到落下位置，拉臂油缸收回，活动拉臂绕翻转架前铰链轴旋转，活动拉臂放回到附车架上，松开取力器垃圾箱放置完成，垃圾车可以运输行驶.。
车辆工程毕业设计4摆臂式垃圾车改装设计说明书
本科学生毕业设计摆臂式垃圾车改装设计系部名称：汽车与交通工程学院专业班级：车辆工程学生姓名：指导教师：职称：讲师The Graduation Design for Bachelor's DegreeDesign of Dong Feng 140 Swinging ArmType Truc kCandidate：Yin BaoshengSpecialty：Veheicle EngineeringClass：B07-2Supervisor：Lecturer Lv DegangHeilongjiang Institute of Technology摘要摆臂式垃圾车是装备有可回转的起重摆臂，车斗或集装垃圾悬吊在起重摆臂上,随起重摆臂回转、起落、实现垃圾自装自卸的专业自卸汽车。
发展摆臂式垃圾车具有节约资源,保护环境和减轻劳动强度等诸多优点。
目前，摆臂式垃圾车已经得到了广泛的应用，垃圾运输己经影响到我们生活的每一部分，对国民经济的发展有着重要的意义。
文中介绍了摆臂式垃圾车的改装设计说明。
对车厢、摆臂装置、副车架、液压系统和附属机构进行了设计，并对不同方案进行了比较分析，保证了摆臂式垃圾车的先进性及实用性。
叙述了在改装摆臂式垃圾车过程中容易出现的问题及相关专用设备的工作原理，并对整车性能进行了分析。
关键词：专用汽车；液压系统；垃圾运输；摆臂装置；附属机构ABSTRACTSwinging arm type truck is equipped with can turn around lifting swinging arm, the car fight or containers junk is suspensory on lifting swinging arm, with lifting swinging arm again, taking off and landing from the pack of MSW dump professional dump trucks.Development of swing arm garbage trucks with saving resources, protecting the environment and reduce labor intensity, and many other advantages. At present, swinging arm type truck has a wide range of applications, garbage transportation already affected every part of our lives for the development of national economy, has an important significance.This paper introduces the modification of swing arm garbage design explains. For car, swinging arm device, hydraulic system and affiliates carried on the detailed design, and the different schemes are compared and analyzed, and guarantee the swing arm advanced and practical roll-off garbage trucks. Describes the modification process of roll-off garbage trucks swing arm of the problems and related to the working principle of special equipment, and the vehicle performance is analyzed.Key words:Special Vehicle；Hydraulic system；Junk transportation；Swinging arm device；Subsidiary body目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 摆臂式垃圾车的目的和意义 (1)1.2 国内外现状及发展前景 (1)1.2.1 国内外发展现状 (1)1.2.2 摆臂式垃圾车的发展前景 (1)1.3 国外专用汽车产品的特点及其发展趋势 (2)1.3.1 国外专用汽车产品的特点 (2)1.3.2 国外专用汽车产品的现状及其发展趋势 (3)1.4 课题主要内容 (3)第2章方案设计分析与整车总布置 (5)2.1 方案设计与分析 (5)2.2 整车总布置 (5)2.2.1 车厢厢体布置及副车架外型尺寸的确定 (5)2.2.2 摆臂形式的选取与布置 (5)2.2.3 液压装置的布置 (5)2.3 二类底盘选型 (7)2.3.1 二类底盘初选 (7)2.3.2 二类底盘装载质量的初步校核 (7)2.4 本章小结 (8)第3章车厢装置及副车架设计计算 (9)3.1 车厢外形尺寸设计 (9)3.1.1 初步确定车厢尺寸及材料 (9)3.1.2 车厢的设计规范及尺寸确定 (9)3.2 副车架的设计 (9)3.2.1 副车架的截面形状及尺寸 (10)3.2.2 加强板的布置 (10)3.2.3 副车架前端形状及尺寸 (11)3.2.4 纵梁与横梁的连接设计 (13)3.3 本章小结 (15)第4章液压系统 (16)4.1 液压油缸的选择 (17)4.2 举升能力的校核 (17)4.2.1 初始位置状态的校核 (17)4.2.2 液压油缸举升状态的校核 (17)4.3 液压泵及控制阀的选择 (18)4.3.1 液压泵及流量确定 (19)4.3.2 液压原理及液压控制阀的确定 (20)4.4本章小结 (21)第5章摆臂的结构与设计计算 (22)5.1 吊装工况受力分析 (22)5.2倾卸时的受力分析 (23)5.3 本章小结 (24)第6章辅助系统设计 (24)6.1 取力机构的设计与选型 (24)6.2 液力马达的选型 (25)6.3 本章小结 (27)结论 (28)参考文献 (29)致谢 (30)附录 (31)第1章绪论1.1摆臂式垃圾车的目的和意义垃圾处理工作是城市建设和管理的重要内容，与人民生活密切相关。
摆臂垃圾车使用说明书
程力专用汽车股份有限公司摆臂式垃圾车使用说明书
外。 举箱卸料时，应选择平坦坚实的地面停车倾卸，车箱应随着物料的排出徐徐升起，以
免车辆倾翻或车头抬起。 7、洗车时不得将水冲入液压油箱内。经常检查液压油面高度，液压油不足时要及时加
注，全部油路接头不得漏油。 8、检修时应防止碰撞，避免零件损伤、变形及划痕等。装配零件时必须注意清洗干净。
a、不按本车规定，未进行强制性走合期保养的车辆； b、非正常使用和自行改变车辆结构所造成故障的车辆； c、交通肇事车辆（含无证驾驶、违章肇事车辆）； d、未经公司同意，自行拆装或调整不当造成故障的车辆；
8
程力专用汽车股份有限公司摆臂式垃圾车使用说明书
e、未经公司同意擅自将总成或部件拆卸成零件，且无法辩认产地和无法确认责任及 原因分析的车辆；
垃圾车整车基本性能与原底盘车相同，用户请参阅原底盘车使用手册。本使用说明书 仅介绍专用改装部分的有关操作、检查和维修保养。在使用车辆前，我们强烈要求您能够 通读本说明书，并对其中的操作程序做到得心应手。
我厂对产品将会进一步改进。产品的改进、性能的提高、结构的不断完善恕不另行通 知，从而有某些说明不适用于您的特定车辆，敬请谅解。
四、操作步骤 在吊装垃圾箱前，空载运转达到 6 个标准气压时，挂上取力器（驾驶室内方向盘左下
方），检查各部件有无泄漏或异常后，再按照操作指示牌指示位置进行操作；
操作手柄指示牌如图：
2
程力专用汽车股份有限公司摆臂式垃圾车使用说明书
图-2
其具体操作步骤如下： 吊下垃圾箱体
步骤 1.将支腿操作手柄推至伸出位置，支腿油缸伸出，使支撑腿伸出，确保整车平稳、安 全。如图：
1
程力专用汽车股份有限公司摆臂式垃圾车使用说明书
摆臂式垃圾车功能介绍及使用说明
摆臂式垃圾车介绍一、概述：该车是由汽车底盘、大臂、大臂油缸、吊装铁链、支撑腿、支腿油缸、底板及多路换向阀等组成。
该车可将地下垃圾箱内的垃圾及垃圾箱一同吊至车上运走同时可自卸，降低了工人的劳动强度；该垃圾车的收运方式是目前世界上广泛采用的垃圾收运方式，可以实现一车多箱，大大降低了配备成本和空间等等。
二、产品结构：1 、底板摆臂式垃圾车底板用槽钢与钢板焊接而成，通过副大梁固定在汽车底盘上，主要用于放置垃圾箱体、大臂的支撑等。
2 、大臂由钢板组成箱形结构组焊而成，通过液压油缸的动作实现垃圾箱体的吊装和自卸功能。
3 、支撑腿由钢板组成箱形结构组焊而成，主要用于支撑地面，使整车平稳、安全。
四、功能说明：吊装铁链后支腿大臂步骤1.将支腿操作手柄推至伸出位置，使支撑腿伸出，确保整车平稳、安全。
如图：步骤2.将大臂操作手柄推到伸出位置，大臂油缸伸出，大臂通过吊装铁链将垃圾箱体吊起铰链轴旋转，直至将箱体放置于地面；如图：步骤3.当垃圾箱体放置平稳后，取下吊装铁链，并将吊装铁链挂在大臂上的挂链吊耳上；将大臂油缸拉至收回位置，大臂油缸收完后，大臂回到初始位置；再将支腿油缸拉至收起位置，将两个支腿收起；如图：完成垃圾箱体的吊下工作，松开取力器，整车可以运输行驶。
步骤4. 在吊装垃圾箱前，整车运转达到 6 个标准气压时挂上取力器，将车辆调整至合适位置，将支腿操作手柄推至伸出位置，使支撑腿伸出，确保整车平稳、安全；如图：步骤5.将大臂操作手柄推至伸出位置，大臂旋转至合适位置时，将吊装铁链挂在垃圾箱体的吊耳上；如图：步骤 6.将大臂操作手柄拉至收回位置，大臂通过吊装铁链将垃圾箱体吊装至摆臂底板上；如图：步骤7.将支腿操作手柄拉至收起位置，将支撑腿收起；完成垃圾箱体的吊上工作，松开取力器，整车可以运输行驶。
步骤8. 整车运转达到 6 个标准气压时挂上取力器，将支腿操作手柄推至伸出位置，使支撑腿伸出，确保整车平稳、安全；把自卸铁链挂在垃圾箱体的自卸吊耳上；如图：步骤9. 将大臂操作手柄推至伸出位置，使大臂通过吊装铁链和自卸铁链带动垃圾箱体自卸垃圾；如图：步骤10.将大臂操作手柄拉至收回位置，使卸完垃圾的箱体放回摆臂底板上；收起支撑腿，松开取力器，垃圾自卸完成，整车可以运输行驶；五、产品优点：1、我公司所生产的摆臂式垃圾车，结构合理，外形美观，操作简单，普通环卫工人通过简单学习均可独立操作。
最热销摆臂垃圾车使用操作说明书
验台按
验召说要求调定后方可装车。 6.只有当支腿确认支撑住车辆后才能进行起吊生重物作业，
否则将会发生不可预料的危险！
7.必须严格遵守操作规程，操作时如发现机机构运动有异常即停止工作，及时查明 原因，排除故障后再继续工作。
程力威
（二）操作规程 1.作业前观察作业场地是否合乎要求。 2.停车后接紧驻车制动器，用手油门控制油泵转速。 3.按指示牌标先将支腿油缸支撑于地面，确认后方操纵摆臂起重 ，倾卸等作业。
谢谢观赏
Make Presentation
一车对于多斗，循环使用，有效提高利用率。吊装斗时间
：30S.吊卸斗时间：50S，液压系统工作压力：16MPa， 液压系统流量：50L/min，起重臂围转半径：2400mm，起
重臂最大摆角：145°。
程力威
摆臂式垃圾车图片：东风145摆臂式垃圾车
外形尺寸(mm)7070,7220,7370X2470X3330
式自卸汽车实为城市环卫、厂家排污、建筑等行业理想的运输车辆 。
程力威
2、工作原理 程力威牌摆臂式自卸汽车是由二类底盘改装而成。集料斗（3）放置在半封闭的车箱里。由 取力器（1）从变速器取得动力，带动液压油泵（2）转动，产生高压油送到各油缸，通过油 缸（4）使吊臂（5）绕绞点A转动，使集料斗起吊和卸下。当倾卸货物时，先打开车盖（8） 集料斗以轴心（7）作支点，起吊臂绕绞点（B）转动，使集料斗向后倾斜，完成卸料目的。 在起吊前必须先将支承腿（6）放下，以确保整车平稳、安全，在行驶前必须先将支腿收回到 最高位置，长途转运时也应注意支腿是否自动松落。
4.作业完成后料斗运输，须确认以下程序：
a、料斗吊链处于松弛状态； b、料斗与摆臂架插入定位锁销； c、支腿油缸回复到原始位置，并插入了字位锁销； d、车轮下止发动垫块已被拿掉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摆臂式垃圾车说明
书
1
楚胜牌
摆臂式垃圾车
使
用
说
明
书
湖北楚胜专用汽车有限公司
前言
感谢您使用楚胜牌改装车，我公司生产的楚胜牌系列改装车，吸收了国内外同类车型之优点，具有结构合理，性能可靠、操作方便、外形美观等优点。
本公司生产的摆臂式垃圾车，是集多种功能于一身的环卫车辆，适用于城镇、街道、工矿企业、住宅区的垃圾的收集运输。
在使用说明书中，对车辆的主要技术性能指标、结构、工作原理、使用、保养等作了说明。
汽车底盘的技术特性和使用、保养见其相应的载货汽车使用说明书。
只有熟悉车辆结构，严格地执行使用说明书的各项使用保养要求，才能保证车辆的正常作业和使用期限；因此，在使用前请认真阅读使用说明书。
为了更好地满足用户的各种不同使用要求，摆臂式垃圾车的结构在继续地改进和提高，因此有可能出现实际结构与使用说明书有所不同的情况，请予理解，不另行通知。
目录
1、概述 (4)
2、工作原
理 (4)
3、主要结构 (4)
4、操作规程 (5)
5、维修与保养 (5)
6、故障分析与排除 (6)
7、随车文件 (7)
8、质量保证 (7)
1、概述
楚胜牌摆臂式自卸汽车，是我厂用一汽、二汽集团公司生产的标准二类底盘改装的垃圾自卸车，是一种多功能运输车辆。
由于采用摆臂作业，既可转运城市垃圾，又可作为散装货物。
工厂生产的废料、泥浆、沙石、建筑用的混凝土等多种用途的转运。
该车可配多个集料斗，实现一辆车循环运输，比较高效、节能。
由于采用液压装卸料斗，只需操作液压阀杆即可实现。
操作极为轻便；由于定向吊装，整套工作装置设计简单，易于维修。
楚胜摆臂式自卸汽车实为城市环卫、厂家排污、建筑等行业理想的运输车辆。
2、工作原理
楚胜牌摆臂式自卸汽车是由二类底盘改装而成。
集料斗（3）放置在半封闭的车箱里。
由取力器（1）从变速器取得动力，带动液压油泵（2）转动，产生高压油送到各油缸，经过油缸（4）使吊臂（5）绕绞点A转动，使。
