6kV 不接地系统发生接地时电压互感器高压熔断器熔断原因及处理方法
电压互感器高压侧熔断器熔断的处理方法
电压互感器高压侧熔断器熔断的处理方法一、电压互感器高压侧熔断器熔断的原因分析电压互感器是电力系统中常用的测量设备，用于将高压侧的电压转换为低压侧的电压，以供仪表或保护装置使用。
然而，在运行过程中，电压互感器高压侧熔断器可能会发生熔断现象。
导致电压互感器高压侧熔断器熔断的原因主要有以下几点：1. 过电流：电力系统中可能会出现短路故障或过负荷情况，导致电流超过熔断器的额定电流，从而引发熔断。
2. 过温：长时间工作或环境温度过高，会导致熔断器温度升高，超过熔断器的额定温度，从而引发熔断。
3. 电压过高：如果电力系统中出现电压突升现象，超过熔断器的耐压能力，也会导致熔断器熔断。
二、电压互感器高压侧熔断器熔断的处理方法当电压互感器高压侧熔断器熔断时，需要采取相应的处理方法，以确保系统的安全稳定运行。
具体处理方法如下：1. 检查熔断器：首先，需要检查熔断器是否真正熔断，可以通过目视检查或使用测试仪器进行检测。
如果确认熔断器已熔断，需要将其更换为新的熔断器。
2. 分析熔断原因：在更换熔断器之前，需要对电压互感器高压侧熔断器熔断的原因进行分析。
可以通过检查系统的负荷情况、电流和电压波形、环境温度等因素，找出导致熔断的具体原因。
3. 排除故障：根据熔断原因的分析结果，采取相应的措施来排除故障。
例如，如果是由于过电流引起的熔断，可以检查系统的保护装置是否正常工作，是否存在短路故障等。
如果是由于过温引起的熔断，可以检查电压互感器的冷却系统是否正常工作，是否存在过载情况等。
4. 更换熔断器：在确定故障已经排除的情况下，可以将熔断器更换为新的熔断器。
在更换熔断器时，需要确保选择的熔断器符合电压互感器的额定电流和额定电压要求。
5. 预防措施：为了避免电压互感器高压侧熔断器再次发生熔断，可以采取一些预防措施。
例如，加强对电力系统的监测和维护，定期检查熔断器和保护装置的工作状态，及时处理系统中的故障，确保系统运行在正常工作范围内。
6kV 不接地系统发生接地时电压互感器高压熔断器熔断原因及处理方法
6kV 不接地系统发生接地时电压互感器高压熔断器熔断原因及处理方法李建刚李国其（华电新疆发电有限公司红雁池电厂）摘要：本文就红雁池电厂6KV不接地系统发生接地时，母线PT出现高压熔断器熔断这一现象进行原因分析，阐述了电压互感器熔断器熔断的原因，提出处理方法并消除故障，为今后可能出现的类似问题提供参考和借鉴。
关键词：系统接地、电压互感器、高压熔断器熔断、解决措施一、事故概述6kV不接地系统的电压互感器经常出现高压熔断器熔断等异常故障，这不仅影响了电能表的准确计量，而且还容易造成保护装置和安全自动装置的误动作，严重危及配电网的安全可靠运行。
红雁池电厂正常运行方式是#1机组厂用6kVⅠB段为脱硫6kVⅠ段等负荷（补给水线路）提供电源，脱硫6kVⅠ段母线上有#1增压风机、#1、2浆液循环泵、#1低压脱硫变压器等负荷，接线方式如下：2010年12月15日11点44分，红雁池电厂脱硫6kVⅠ段#1增压风机、#1、2浆液循环泵跳闸，#1脱硫塔退出运行，同时#1单控室发“6kVⅠB段接地”信号。
检查厂用6kVⅠB段灰场负荷开关61B27跳闸，拉出灰场负荷61B27开关，检查为B、C相高压熔断器熔断。
脱硫6kVⅠ段除#1低压脱硫变压器61T04开关在合闸位置，变压器运行正常，脱硫6kVⅠ段负荷#1增压风机、#1、2浆液循环泵开关均在跳闸位置，脱硫6kVⅠ段PT柜上“1XJ低电压0.5秒跳闸”信号继电器动作，母线电压表显示三相为零，脱硫6kVⅠ段小电流接地选线装置动作，显示接地为“母线接地”，脱硫6kVⅠ段消谐装置动作显示“谐振幅值39.3V 50Hz”。
检查脱硫6kVⅠ段母线PT二次保险均正常，拉出脱硫6kVⅠ段PT小车61T02，检查发现母线PT高压熔断器三相均熔断，测量母线电压互感器绝缘及相关的高压试验均正常，排除了由PT本身绝缘降低原因造成的高压熔断器熔断。
测量#1增压风机、#1、2浆液循环泵绝缘都正常，更换母线PT高压熔断器后，重启脱硫6kVⅠ段上设备，#1脱硫塔恢复运行。
处理处理电压互感器、站用变高压熔断器熔断的经验
（1）处理发生电压互感器或站用变两相以上高压
失去电源，10 kVⅡ段电压互感器 V 相熔断器熔断。变 熔断器熔断时，不允许试送，经检修人员试验合格后方
电运维人员通过站用电屏上的三相电压来判断，检查 可试送。
出故障点后，再到 10 kV 开关室进行检查，发现 10 kV
（2）处理发生电压互感器、站用变单相高压熔断器
熔断器熔断的这方面的内容，我认为在这里有必要和
事后，经专业人员对事故原因分析认为，10 kV 站
大家分析一下。
用变 U，V 相在第一次熔断器熔断时即存在相间短路
电压互感器、站用变的高压熔断器熔断，可分为单 故压熔断器熔断和两相、三相高压熔断器熔断，单相 闸时的电弧长度。该变电站 10 kV 开关柜母线室全部
（2）事发时，马某家中的剩余电流动作保护器没有 95598，并现场看守，防止人畜接近，避免发生触电事
正确动作。
故。
2018-12-17 收稿
50 农村电工 第 27 卷 2019 年第 3 期
巨大的事故，危及人身和设备的安全。
进行检查，是造成这次事故的主要原因。为了吸取这
某地 7 月 27 日 20：20 左右，大部分地区遭遇雷雨 次事故的经验教训，防止类似事故再次发生，在今后处
的袭击，监控中心发现某变电站通道停止、直流接地。 理电压互感器、站用变高压熔断器熔断时要做到：
变电运维人员立即赶往事故现场，发现 10 kV 站用变
用电二次母线无故障后，可将站用电负荷倒至另一台 况下，造成相间弧光短路，引起这次事故的发生。
站用变供电，对高压熔断器熔断的站用变做好安全措
这次事故中，电压互感器、站用变高压熔断器同时
施后，应对其进行外部检查并测量绝缘电阻，无异常 熔断两相，没有引起重视。只考虑到尽快恢复站用电，
电压互感器高压保险熔断原因分析及治理措施
电压互感器高压保险熔断原因分析及治理措施摘要：在我国经济飞速发展的过程中，很多行业也都随之而得到了也有效的发展。
在我国电力系统紧跟发达国家的脚步不断发展的同时，我们也对于电力系统的环保模式、运行模式进行了思考。
而在电力系统运行之中，变电站的电压频繁异常也是变电站管理人员十分关心的一个问题。
而在各大企业、工厂都在进行现代化管理的过程中，当高压保险熔断等问题出现的时候，就有可能因为值班人员的缺少而没有得到及时的发现，最终造成电力系统的不稳定，甚至可能引发安全事故，造成严重的影响。
本文首先介绍了高压熔断器的工作原理并用保护特性表示其熔断特性进行了分析，接着举出一个具体的案例，对这个案例中的电压互感器的高压熔断器熔断的原因进行了分析，并就此提出了预防的措施。
关键词：电压互感器；高压熔断器；熔断原因前言：电压互感器，简称PT，作为变电站保护以及计量的重要设备，影响着变电站能否稳定、安全的运行。
而在电气的主接线以及电压互感器之间往往会使用高压熔断器进行保护。
高压熔断器其结构简单，且检修、维护非常方便，因此有着非常广泛的应用范围。
如果中性点的不接地系统中的电流、电容过大，则很有可能会导致电压互感器的一次高压熔断器出现熔断事故，电量进行计费，高压熔断器的保护工作也因此被波及，而对电压互感器中的高压熔断器进行更换会浪费物力以及人力等，也对设备安全、稳定的运行造成严重的不利影响。
由此可见，对电压互感器中的高压熔断器的熔断原因进行分析并寻找预防措施就变得至关重要了。
1、高压熔断器的工作原理高压熔断器通常来说由触头、外壳及金属熔件这些部分组成。
一旦电路中出现短路以及过负荷状况时，金属熔件这个部件就会在被保护的设备没有损坏前被加热、熔断，这样就可以断开电路从而保护设备的安全，我们通常所说的熔断器的熔断其实就是金属熔件的熔断。
因此电压互感器中的高压熔断器的具体作用可以被认为是：电压互感器的回路一旦有短路或者是过电流问题出现，金属熔件就会被加热、熔断，从而将电路自动地切断，有效保护电压互感器的安全，使其不被损害。
电压互感器（PT）熔断器熔断现象及分析
电压互感器（PT）熔断器熔断现象及分析电压互感器(PT)熔断器熔断现象及分析1、电压互感器(PT) 的作⽤及特点1．1 电压互感器(PT)的作⽤：a．将⼀次回路的⾼电压、转为⼆次回路的标准低电压(通常为1OOV)，监视运⾏中的电源母线及电⼒设备运⾏状况，并提供测量仪表、继电保护及⾃动装臵所需电压量，保证系统正常运⾏。
是电⼒系统中供测量和保护⽤的重要设备。
b．使⼆次回路可采⽤低电压控制电缆，且使屏内布线简单，安装⽅便，可实现远⽅控制和测量。
c．使⼆次回路不受⼀次回路限制。
接线灵活，维护、调试⽅便。
d．使⼆次与⼀次⾼压部分隔离，且⼆次可设接地点。
确保⼆次设备和⼈⾝安全。
1．2 电压互感器(PT)的⼯作特点是：a．电压互感器(PT )的⼯作原理与变压器相似，⼀次绕组并联于被测回路的⼀次系统电路之中。
⼀次测的电压为电⽹运⾏电压，不受互感器⼆次侧负荷的影响，电压互感器相当于⼀个副边开路的变压器。
b．相对于⼆次侧(简称⼆次)的负载来说，电压互感器的⼀次内阻抗较⼩，以⾄可以忽略．可以认为电压互感器是⼀个电压源。
c．⼆次侧绕组与测量仪表或继电器的电压线圈并联。
阻抗较⼤，通过⼆次回路的电流很⼩，所以正常情况下电压互感器在接近于空载状态下运⾏。
d．电压互感器在运⾏中，电压互感器⼆次侧可以开路。
但不能短路。
如⼆次侧短路，除了可能产⽣共振过电压外，还会产⽣很⼤的短路电流，将电压互感器烧坏。
e．电压互感器正常⼯作的磁通密度接近饱和值，系统故障时电压下降，磁通密度下降。
2、电压互感器熔断器熔断的原因：原绕组与被测电路之间经熔断器连接，熔断器即是原绕组的保护元件，⼜是控制电压互感器是否接⼊电路的控制元件。
运⾏中的电压互感器⼆次绕组基本维持在额定电压值上下，如果⼆次回路中发⽣短路，必然会造成很⼤的短路电流。
为了及时切断⼆次的短路电流，在电压互感器⼆次回路内也必须安装熔断器或⼩型空⽓⾃动开关。
作为⼆次侧保护元件。
所以在⼩接地短路电流系统中，电压互感器⼀、⼆次侧都通过熔断器和系统及负荷相连接的。

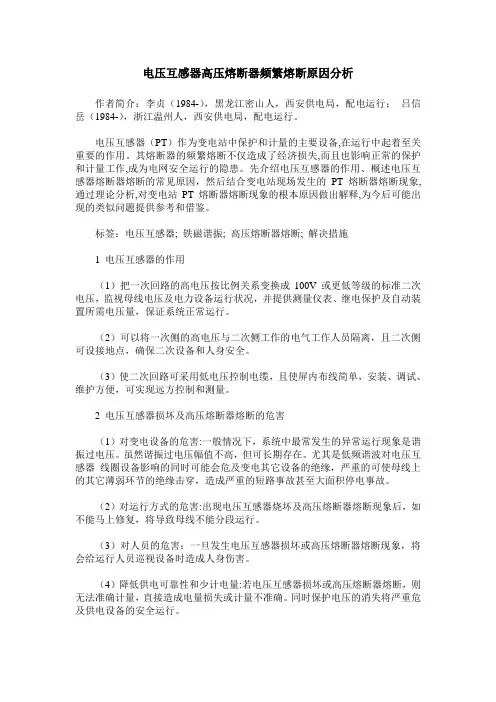

电压互感器高压熔断器频繁熔断原因分析
电压互感器高压熔断器频繁熔断原因分析作者简介：李贞（1984-），黑龙江密山人，西安供电局，配电运行；吕信岳（1984-），浙江温州人，西安供电局，配电运行。
电压互感器（PT）作为变电站中保护和计量的主要设备,在运行中起着至关重要的作用。
其熔断器的频繁熔断不仅造成了经济损失,而且也影响正常的保护和计量工作,成为电网安全运行的隐患。
先介绍电压互感器的作用、概述电压互感器熔断器熔断的常见原因，然后结合变电站现场发生的PT熔断器熔断现象,通过理论分析,对变电站PT熔断器熔断现象的根本原因做出解释,为今后可能出现的类似问题提供参考和借鉴。
标签：电压互感器; 铁磁谐振; 高压熔断器熔断; 解决措施1 电压互感器的作用（1）把一次回路的高电压按比例关系变换成100V或更低等级的标准二次电压，监视母线电压及电力设备运行状况，并提供测量仪表、继电保护及自动装置所需电压量，保证系统正常运行。
（2）可以将一次侧的高电压与二次侧工作的电气工作人员隔离，且二次侧可设接地点，确保二次设备和人身安全。
（3）使二次回路可采用低电压控制电缆，且使屏内布线简单，安装、调试、维护方便，可实现远方控制和测量。
2 电压互感器损坏及高压熔断器熔断的危害（1）对变电设备的危害:一般情况下，系统中最常发生的异常运行现象是谐振过电压。
虽然谐振过电压幅值不高，但可长期存在。
尤其是低频谐波对电压互感器线圈设备影响的同时可能会危及变电其它设备的绝缘，严重的可使母线上的其它薄弱环节的绝缘击穿，造成严重的短路事故甚至大面积停电事故。
（2）对运行方式的危害:出现电压互感器烧坏及高压熔断器熔断现象后，如不能马上修复，将导致母线不能分段运行。
（3）对人员的危害：一旦发生电压互感器损坏或高压熔断器熔断现象，将会给运行人员巡视设备时造成人身伤害。
（4）降低供电可靠性和少计电量:若电压互感器损坏或高压熔断器熔断，则无法准确计量，直接造成电量损失或计量不准确。
同时保护电压的消失将严重危及供电设备的安全运行。
电压互感器高压熔断器熔断原因及处理
电压互感器高压熔断器熔断原因及处理电压互感器高压熔断器熔断原因及处理【摘要】电压互感器熔断器给电力系统运行带来了安全隐患，本文简要介绍PT一次保险熔断的原因及具体的防范措施。
【关键词】电压；熔断器铁磁谐振过；饱和电流电压互感器经常出现高压熔断器的两相熔断情况，造成电能表的准确计量，而且造成安全自动装置的误动作，严重危及电网的安全可靠运行。
了解高压熔断器熔断原因，根据现场情况正确处理、从根本上解决电压互感器一次保险熔断问题，以保证电网的安全运行。
1、电压互感器熔断器的作用电压互感器标准供保护、计量、仪表装置取用，将高电压与电气工作人员隔离。
110kV以下电压等级的线路PT一般均要安装一次保险，PT一、二次保险是一次保险作用：在电压互感器内部故障，在电压互感器二次低压熔断器以下回路发生短路故障时熔断，将故障切除，一般情况下，二次保险以下回路的故障高压保险不能熔断。
2、电压互感器高压熔断器熔断的现象当电压互感器高压熔丝熔断时，熔断相二次电压降低，两相电压应保持断相出现在互感器高压侧，互感器出现零序电压，导致起动接地装置，发出“接地”信号。
3、电压互感器高压熔断器熔断的原因3.1铁磁谐振过电压可引起电压互感器一次侧熔丝熔断正常运行时，非线性元件电感其伏安特性曲线在铁芯未饱和时是直线，电感值保持不变，而当系统产生某些波动（常见有雷击、系统发生接地等）时，电压互感器自身运行状态发生改变，导致相电压增高，此时三相铁心出现不同程度的饱和，致使电感值不断下降便出现铁磁谐振。
对于运行中的系统，常见产生铁磁谐振的原因有：单相接地、单相弧光接地、电压互感器突然合闸时绕组内产生巨大涌流等。
导致电压互感器熔丝熔断。
3.2低频饱和电流可引起电压互感器一次熔丝熔断电网间歇弧光接地，中性电压互感器一次绕组形成电回路，这种释放过程由于电压互感器相电抗的存在呈现振荡衰减状态。
系统对地电容越大，振荡频率越低，形成低频饱和电流。
频率在2～5Hz。
电压互感器高压熔断器熔断原因及处理
２．电压 互感 器 高压熔 断 器熔 断 的现 象
振 动要 比其它相略大一 些，于 是试着在墙 体外侧加 固熔 断 器底座 ，加 固
当电压 互感器高压熔 丝熔 断时，熔断相 二次电压降 低，两相 电压 应 后观察振 动幅值 没有太大 变化 ，但振 动频率 比之前 小一 些 ，从此后 主变
保持 断相 出现在 互感器高压侧 ，互感器 出现零序 电压 ，导致起 动接地 装 １０ＫＶ０１，ＪＰＴ－次保险再频繁熔 断过 ，分析 一次保险频 繁熔断 的原 因应该
二次低 压熔断 器以下 回路发生短 路故障 时熔断 ，将 故障切除 ，一般情况 行 ，未再 出现ＰＴ一次保 险熔 断事 故，但随 着发 电机并 网运 行ＰＴ一次保
下，二次保 险以下 回路的故 障高压保险不能熔断。
险再次 熔断 ，此时 熔断 相固定 为Ｃ相 ，仔 细检查 发现 Ｃ相 的一次保 险座
弧光接地 、电压互感 器突然合 闸时绕组 内产生 巨大涌 流等。导致 电压 互 感器熔 丝熔 断。
５．结束语 很 多情况下高 压熔 断器熔 断是谐 振过 电 压引起 ，低频 对互感 器线
３．２低频饱 和电流可 引起 电压互 感器一次熔 丝熔断
圈设备 造成 影 响 ，使 母线 上 的其它薄 弱环 节 的绝缘 击穿 ，造成 短 路事
【关键词 ｌ电压 ；熔 断器铁磁谐振过 ；饱和 电流
发现并不像短 路烧断 ，没有熔 丝的熔化 现象 ，螺旋保 险丝堆积在保 险下
侧 ，
电压 互感 器经常 出现 高压熔 断器 的两 相熔 断情况 ，造成 电能表 的
我 厂主变 ＩＯＫＶ侧 电压互 感器就 曾经出现过 振动 引起的Ｐ，Ｉ一 次保
４．２退 出备 自投保护，主变 电压保护，防止误动作 。
电压互感器高压熔断器熔断原因分析与预防措施
电压互感器高压熔断器熔断原因分析与预防措施【摘要】电压互感器（PT）是电力系统中重要的测量和保护用设备。
在电压互感器与电气主接线之间，一般有高压熔断器作为保护。
高压熔断器具有结构简单，便于检修维护等优点，被广泛的应用。
在中性点不接地系统中，当系统中的电容电流较大时，容易引发PT一次高压熔断器熔断的事故，会使电量计费，保护工作等受到影响，而且更换PT一次高压熔断器本身也会对人力、物力造成浪费，影响设备的安全稳定运行。
因此，研究PT一次熔断器熔断原因和解决办法就尤为重要了。
【关键词】电压互感器；高压熔断器；PT一次高压熔断器熔断；铁磁谐振0 引言2014年12月24日15：26分，某XX机组DCS监视画面发电机出口电压UAB和UBC两相较正常运行时20kV有所降低，其值下降为19.3kV。
通知继保人员后对变送器屏的相关电压量进行测量，发现A相、C相二次电压为57.7V，B相电压下降为55.3V左右。
检查PT就地端子箱相应PT后发现从PT根部电位就已经降低，判断为PT一次侧高压熔断器熔断，待将B相PT小车拉出来后检查高压熔断器，发现B相高压熔断器熔断。
更换新高压熔断器后恢复PT小车，电压显示恢复正常。
本文结合此次PT一次高压熔断器熔断的事故分析和处理过程，对PT一次高压熔断器熔断后的故障现象进行分析，并对PT一次高压熔断器熔断的原因和预防措施进行探究。
1事故发生机组电气系统概况1.1呼热电气系统主接线概述事故发生机组共有2台发电机，电压等级为20kV，容量为300MW，分别通过两台升压变将电压等级升至220kV后接入220kV变电站。
1.2发电机机端电压互感器配置概况机组的发电机出口有3组电压互感器，第三组电压互感器变比为20kV/57.7V/57.7V/33.3V以下简称3PT。
3PT为匝间保护专用PT，有3个二次绕组，分别为3TV01、3TV02、3TV03，其中第一个绕组3TV01，供给发变组保护A屏、B屏，用于发电机匝间保护。
电压互感器高压熔断器熔断原因分析与预防措施
电压互感器高压熔断器熔断原因分析与预防措施【摘要】电压互感器（PT）是电力系统中重要的测量和保护用设备。
在电压互感器与电气主接线之间，一般有高压熔断器作为保护。
高压熔断器具有结构简单，便于检修维护等优点，被广泛的应用。
在中性点不接地系统中，当系统中的电容电流较大时，容易引发PT一次高压熔断器熔断的事故，会使电量计费，保护工作等受到影响，而且更换PT一次高压熔断器本身也会对人力、物力造成浪费，影响设备的安全稳定运行。
因此，研究PT一次熔断器熔断原因和解决办法就尤为重要了。
【关键词】电压互感器；高压熔断器；PT一次高压熔断器熔断；铁磁谐振0 引言2014年12月24日15：26分，某XX机组DCS监视画面发电机出口电压UAB和UBC两相较正常运行时20kV有所降低，其值下降为19.3kV。
通知继保人员后对变送器屏的相关电压量进行测量，发现A相、C相二次电压为57.7V，B相电压下降为55.3V左右。
检查PT就地端子箱相应PT后发现从PT根部电位就已经降低，判断为PT一次侧高压熔断器熔断，待将B相PT小车拉出来后检查高压熔断器，发现B相高压熔断器熔断。
更换新高压熔断器后恢复PT小车，电压显示恢复正常。
本文结合此次PT一次高压熔断器熔断的事故分析和处理过程，对PT一次高压熔断器熔断后的故障现象进行分析，并对PT一次高压熔断器熔断的原因和预防措施进行探究。
1事故发生机组电气系统概况1.1呼热电气系统主接线概述事故发生机组共有2台发电机，电压等级为20kV，容量为300MW，分别通过两台升压变将电压等级升至220kV后接入220kV变电站。
1.2发电机机端电压互感器配置概况机组的发电机出口有3组电压互感器，第三组电压互感器变比为20kV/57.7V/57.7V/33.3V以下简称3PT。
3PT为匝间保护专用PT，有3个二次绕组，分别为3TV01、3TV02、3TV03，其中第一个绕组3TV01，供给发变组保护A屏、B屏，用于发电机匝间保护。
6KV母线PT熔断器熔断的现象及处理措施
6KV母线PT熔断器熔断的现象及处理措施文中结合我司一次系统结构，对6KV厂用电母线PT一相，两相，和三相全部熔断，以及PT二次小开关跳闸情况下可能出现的现象进行了理论分析，提出相应的处理办法和建议，使运维人员在发生事故时能够及时有效的判别故障类别，保证厂用电的安全与稳定。
标签：电压互感器熔断器熔断1.前言2006年12月15日，我司#5机6KV工作B段母线PT二次小开关两次跳闸，致使#5机6KV工作B段母线快切装置两次认为母线失压而动作，将#5机6KV 工作B段以串联切换方式自动倒为由启备变供电。
我司6KV厂用电系统采用中性点不接地方式，其电压互感器出现高压熔断器熔断或二次保险跳闸等异常故障，不仅影响电能表的准确计量，还会造成保护装置和安全自动装置的误动作，严重危及机组的安全可靠运行。
所以，就PT保险熔断的现象及原因有必要进行一些分析与探讨。
2.电压互感器一次二次保险熔断（跳闸）现象与原理分析2.1低电压保护动作原则（1）保证重要电动机自启动当母线出现低电压时，母线所带所有异步电机的转速下降，而当电压恢复时，大量电机同时自启动，致使母线电压恢复时间拖长，增加了启动时间，甚至使自启动失败。
因此，为保证重要电机的自启动，应在不重要的电机上加装低电压保护，其动作电压整定为0.6～0.7 倍的额定电压（我司为68V），以0.5s 跳开电动机。
（2）使因电压长时间消失自启动有困难的电机跳闸当电源电压长时间消失，切除自启动有困难的电动机，如电厂的球磨机电机;低电压保护动作电压为0.4～0.5 倍的额定电压（我司为48V），以5～10s 跳开电机。
2.2断相分析图1为电压互感器二次回路原理接线图，其中低电压继电器KV1，KV2，KV3分别监视线电压;KV4为低电压二段（9s）低电压继电器。
2.2.16KV电压互感器一次熔断器熔断一相为了分析方便，使用UA、UB、UC表示一次绕组各相电压;Ua、Ub、Uc 表示二次绕组电压;Ua3、Ub3、Uc3表示三次绕组各相电压。
电磁式电压互感器高压熔丝熔断的原因及处理方法
电磁式电压互感器高压熔丝熔断的原因及处理方法福建省南平市延平区埠湖水电工作站张由桂本文对引起电磁式互感器高压熔丝熔断的不同原因和处理方法作了分析,向电气运行人员提出了在工作中应注意的事项。
根据笔者在樟湖水电工作站多年的设备检修与维护的经验,认为电压互感器常见故障类型有绕组故障、铁心故障、回路故障等,现介绍几种引起电压互感器高压熔丝熔断的原因及处理方法。
二次回路短路当电压互感器的二次回路发生短路时,如果二次侧的熔丝过流量选择太大,就会熔断一次侧的熔丝,对于二次回路短路的原因是多方面的,只有断开互感器前的隔离开关,认真排除二次回路故障后,换上过流安数合适的熔丝即可;尤其应注意:电压互感器高压熔丝不能用普通熔丝代替,它必须具有较好的灭弧性和较大断流容量,常用RN1和RN2型熔断器。
电压互感器安装接线错误如图所示是小型水电站6.3kV和35kV母线常见同期、保护、交流监察接线，即Y0/Y/形，它由三个单相互感器连接而成，这三个电压互感器的一次侧绕组接成Y0形，二次绕组接成Y形，用于测量保护和同期，辅助绕组接成开口三角形，用作绝缘监察。
在交流电网三相对称情况下，开口三角形无电压，当系统发生接地时，三相电压不对称，开口三角形输出约100V的零序电压，电压继电器KV动作，发出预报信号。
在电压互感器高压侧装设一组熔丝FU，低压侧也装设一级熔丝的目的是保护二次绕组，采用二次侧b相接地的目的是为简化同期接线。
在安装中如果错误地将b相接地装在熔丝FU2位置之前（如图虚线所示）互感器在正常情况下也会起同期、保护、测量作用，很难发现问题所在，只有在电压互感器遭到雷击时，击穿保险器F击穿放电，二次绕组直接接地，形成回路短路，这样的后果不但会烧毁一次侧的熔丝，还会烧毁电压互感器。
我站下属水电站曾有这样错误安装以至于酿成互感器烧毁的事故，所以b相接地一定要装在FU2位置之后（如图实线所示），这样做的好处是一旦F击穿发生二次绕组直接接地，FU2立即熔断，有效保护了二次绕组。
电压互感器高压熔断器熔断原因分析及对策
１１ Ｐ ． Ｔ高 压熔 断器 熔断 原 因
缘击 穿引 起 匝间 、 间短路 。当配 电变压器 内部 发 层 生单 相 接地 故 障 时 ，故 障 电流 通 过抗 电能力 强 的 绝 缘 油对 地 放 电 ，也 会 产生 不 稳定 的 电弧激 发 电
网谐振 。
１Ｐ ） Ｔ本 身 内部 出现 单 相 接 地 或 匝间 、 间 、 层 相 间短路 故 障 。
李 晓 平
（ 国 石 油 宁 夏 石化 公 司 ， 夏银 川 ７ ０ ２ ） 中 宁 ５０ ９
摘 要 ： 电压 互 感 器 高 压 熔 断 器 由 于 单 相接 地或 匝 间 、 间 、 间短 路 、 次侧 短路 、 统 发 生 单 相 间 歇性 电 对 层 相 二 系
弧 放 电 、 竹 接 地 ， 系统 产 生 铁 磁 谐 振 过 电压 等 熔 断 的 原 因进 行 详 细 分 析 ， 提 出 了相 应 的防 止 措 施 。 树 使 并
２ ｌ 年 ８月 ０ １
象 舷
Ｌ ｒ ｅ Ｓ ａ ｅ Ｎｉ ｏ ｅ ｏ ｓＦ ｒ ｌ ｅ ｎ ｕ ｔｙ ａ ｇ ｃ ｌ ｔ ｇ ｎ ｕ ｅ ｔ ｉ ｒＩ ｄ ｓｒ ｒ ｉｚ
第 ３ 第 ４期 ４卷
Ａ ｇ２ ｕ ．０１ １ Ｖｏ ．４ Ｎ ． １ ｏ４ ３
电压 互感器高压熔 断器熔 断原 因分析及对 策
的容 抗 等于 互 感器 的感 抗 时 即产 生谐 振 ；② 由于
合 闸过 程 中产 生操 作过 电压 ，此 时假 设 断路 器 在 合 闸过程 中 Ａ相 出现过 电压 。则 有 可能使 Ａ相 电 压互 感器 铁 心 出现饱 和 。使 Ａ相 电压互 感器 线 圈 感抗 变 小 ， 而三 相 的总 阻抗 出现不 平 衡 ， 电压 从 使 互感 器 的中性 点对地 电压发生 位移 现象 。
6kV中性点不接地系统中PT高压保险熔断的
铁磁谐振及消除实例中国石油宁夏石化分公司李小平张世晖关键词：过电压PT 铁磁谐振单相接地1.前言在电力及工业用电系统中，为了监视系统中各相对地的绝缘情况以及计量和保护的需要，在每个变电站的母线上均装有电磁式电压互感器（PT）。
PT的一次线圈并联在高压电路中，其作用是将一次高压变换成额定100V的低电压，用作测量和保护等的二次回路电源，其一、二次侧均装有熔断器对PT本身进行保护。
PT高压熔断器熔断的原因有：1)电力系统发生单相间歇性电弧放电、树竹接地等使系统产生铁磁谐振过电压。
2)PT本身内部出现单相接地或匝间、层间、相间短路故障。
3)PT二次侧发生短路，而二次侧熔断器未熔断，造成高压熔断器熔断。
结合我公司6kV系统实际运行情况和PT高压熔断器熔断的故障原因分析，其中，电力系统发生单相接地使系统产生铁磁谐振是主要原因。
2.6kV电压互感器单相接地与铁磁谐振的区别1)电压互感器单相接地2)在6kV中性点不接地系统中，当系统发生单相接地故障时，系统仍可在故障状态下运行一段时间（2h），有供电连续性高的优点。
但此时非故障相会产生较高的过电压，影响系统设备的绝缘性能和使用寿命，从而导致更频繁的故障。
电压互感器单相接主要有两种情况：（1）当中性点不接地系统中发生金属性永久性单相接地时（如A相接地），此时UAN=0，非故障相UBN和UCN电压升高（由正常的58V 升高到线电压100V），PT开口三角两端出现约100V电压（正常时只有3V），这个电压将启动绝缘监察继电器发出接地信号并报警。
（2）当中性点不接地系统中发生非金属性短路接地时（如A相弧光接地），此时UAN比正常电压低，非故障相UBN和UCN电压为58V~100V，PT开口三角两端出现约70V电压（正常时只有3V），这个电压也能启动绝缘监察继电器发出接地信号并报警。
2）电压互感器谐振在系统谐振时，PT产生过电压使电流激增，此时除会造成PT一次侧熔断器熔断外，还会导致PT烧毁。
电压互感器高压熔断器熔断原因分析与预防措施探究
电压互感器高压熔断器熔断原因分析与预防措施探究摘要：电压互感器（ＰＴ）是电力系统中重要的测量和保护用设备。
在电压互感器与电气主接线之间，一般有高压熔断器作为保护。
高压熔断器具有结构简单，便于检修维护等优点，被广泛的应用。
在中性点不接地系统中，当系统中的电容电流较大时，容易引发ＰＴ一次高压熔断器熔断的事故，会使电量计费，保护工作等受到影响，而且更换ＰＴ一次高压熔断器本身也会对人力、物力造成浪费，影响设备的安全稳定运行。
因此，研究ＰＴ一次熔断器熔断原因和解决办法就尤为重要了。
关键词：电压互感器；高压熔断器；熔断原因；预防措施一、高压熔断器的工作原理高压熔断器的构成部分有触头、外壳及金属熔件。
为达到断开电路保护设备的目的，金属熔件在电路发生短路和过负荷时，在未损坏被保护设备之前被加热熔断，其熔件的熔断就是一般所说的熔断器熔断。
为了不损坏被保护的电压互感器，当过电流或短路电流在电压互感器回路中出现时，电路在熔件熔断后自动切断，这就是电压互感器高压熔断器的作用。
（1）当流过熔件的电流小于其额定电流时，正常工作，熔断器不会熔断。
（2）当流过的电流大于熔件额定电流时，过电流倍数会影响熔断器熔断所需要的时间：熔断熔断器所需要的时间会因为越大的过电流倍数而越短；熔断器在非常大的过电流倍数情况下，就会瞬间熔断。
（3）稳定持续工作状态下，熔断器的温度会很大影响熔断器的保护特性，当稳定工作状态下，升高熔断器的温度时，熔断器的保护特性曲线就会向左移，更容易熔断熔断器，甚至在流过熔断器的电流小于其额定电流时也会造成非选择性熔断。
（4）流过同样的电流时，熔断器熔断所需要的时间会在减小熔断器的熔件局部截面的面积时变短，即熔断器的保护特性曲线会左移。
二、电压互感器高压熔断器熔断时的现象当电压互感器高压熔断器熔断时，熔断相的二次电压会瞬间变为零，与发生金属性短路时电压的变化情况类似，从而有可能导致安全自动装置误动作，威胁电网的安全可靠运行。
一起6kV厂用电母线PT保险熔断事故的原因分析及解决方案
一起6kV厂用电母线PT保险熔断事故的原因分析及解决方案作者：郑祥云王涧波陈宁来源：《机电信息》2020年第11期摘要：以某机组因一台磨煤机单相接地故障引起机组非停为例，分析了导致6 kV厂用电母线PT三相保险熔断的原因。
通过查阅行业反措要求及相关规程，提出了解决方案，对6 kV PT装置进行了改造。
改造完成后，没有发生过PT保险熔断事故，改造效果明显。
关键词：6 kV厂用电;单相接地;PT保险熔断0 引言一般情况下，6 kV厂用电中性点不接地系统若发生单相接地故障，允许系统继续运行2 h，只要求保护装置发出报警信号，给运行人员一定的时间隔离故障设备。
但是，当系统发生接地故障时，会产生3倍左右相电压的过电压，最大可达3.5倍[1]，极易造成系统绝缘损坏，还可能造成PT保险单相或三相熔断，甚至烧毁PT，给机组的安全运行造成严重隐患。
1 事故经过本次事故中一台磨煤机单相接地故障，导致PT三相保险熔断，PT保护装置低电压保护动作，联跳所在母线的所有动力设备，造成锅炉MFT、机组跳闸。
事故经过如下：2018-04-28T19：17：00，2号发电机有功功率为261 MW，无功功率为118.2 Mvar，6 kV ⅡA、ⅡB段由#2高厂变供电。
19：18：03，2号机组DCS发出“6 kV ⅡB段母线接地”报警;19：20：24，发出“6 kV ⅡB 段电压回路断线”报警，6 kV ⅡB段厂用电快切装置切换动作，备用电源开关6204开关合闸;19：20：27，发出“厂用6 kV ⅡB段故障跳闸”综合信号;19：20：27—19：20：30，6 kV ⅡB段高压动力设备相继跳闸，DCS画面上6 kV ⅡB段母线电压指示为零。
19：20：37，#2汽泵跳闸，触发RB，电泵联启成功;19：21：46，汽包水位为-300 mm，汽包水位低三值保护动作，锅炉MFT、机组跳闸。
2 检查情况6 kV高压厂用电系统由一台Δ/Δ/Δ接线的分裂绕组变压器供电，一台Y/Δ/Δ接线的分裂绕组变压器作为备用电源供电，其低压侧为不接地系统。
不接地系统单相接地故障分析和处理
不接地系统单相接地故障分析和处理薄宏岩【摘要】The constitution of the 6 (10) kV neutral point ungrounded system is introduced. The properties of the system capacitance to the earth are analyzed. The relationships of the vector theory between the single-phase grounding fault current and the ungrounded-phase voltage to the earth as well as the effect of the voltage transformer opening triangle are presented. The existing ferromagnetic resonance overvoltage of voltage transformer in the practical engineering application, the voltage transformer secondary wiring errors and some problems exist in switching parallel device are discussed. Aiming at the matters that should be paid much more attention, the harms and the relevant preventive measures of the single-phase grounding accidents are also given.%介绍了6（10）kV中性点不接地系统的组成，分析了系统对地容抗属性，详细阐述了单相接地短路电流与非接地相对地电压矢量理论关系，以及电压互感器开口三角作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6kV 不接地系统发生接地时电压互感器高压熔断器熔断原因及处理方法
李建刚李国其
（华电新疆发电有限公司红雁池电厂）
摘要：本文就红雁池电厂6KV不接地系统发生接地时，母线PT出现高压熔断器熔断这一现象进行原因分析，阐述了电压互感器熔断器熔断的原因，提出处理方法并消除故障，为今后可能出现的类似问题提供参考和借鉴。
关键词：系统接地、电压互感器、高压熔断器熔断、解决措施
一、事故概述
6kV不接地系统的电压互感器经常出现高压熔断器熔断等异常故障，这不仅影响了电能表的准确计量，而且还容易造成保护装置和安全自动装置的误动作，严重危及配电网的安全可靠运行。
红雁池电厂正常运行方式是#1机组厂用6kVⅠB段为脱硫6kVⅠ段等负荷（补给水线路）提供电源，脱硫6kVⅠ段母线上有#1增压风机、#1、2浆液循环泵、#1低压脱硫变压器等负荷，接线方式如下：
2010年12月15日11点44分，红雁池电厂脱硫6kVⅠ段#1增压风机、#1、2浆液循环泵跳闸，#1脱硫塔退出运行，同时#1单控室发“6kVⅠB段接地”信号。
检查厂用6kVⅠB段灰场负荷开关61B27跳闸，拉出灰场负荷61B27开关，检查为B、C相高压熔断器熔断。
脱硫6kVⅠ段除#1低压脱硫变压
器61T04开关在合闸位置，变压器运行正常，脱硫6kVⅠ段负荷#1增压风机、#1、2浆液循环泵开关均在跳闸位置，脱硫6kVⅠ段PT柜上“1XJ低电压0.5秒跳闸”信号继电器动作，母线电压表显示三相为零，脱硫6kVⅠ段小电流接地选线装置动作，显示接地为“母线接地”，脱硫6kVⅠ段消谐装置动作显示“谐振幅值39.3V 50Hz”。
检查脱硫6kVⅠ段母线PT二次保险均正常，拉出脱硫6kVⅠ段PT小车61T02，检查发现母线PT高压熔断器三相均熔断，测量母线电压互感器绝缘及相关的高压试验均正常，排除了由PT本身绝缘降低原因造成的高压熔断器熔断。
测量#1增压风机、#1、2浆液循环泵绝缘都正常，更换母线PT高压熔断器后，重启脱硫6kVⅠ段上设备，#1脱硫塔恢复运行。
二、故障原因分析：
随后调取#1机组故障录波器报告分析，故障时刻为2010年12月15日11时44分09秒， 6kV ⅠB段B相发生接地，A、C两相电压升高为线电压，故障持续1240mS后接地消失，电压恢复正常，过了1720mS后又发生B相接地，故障持续5620mS后接地消失，电压又恢复正常，在电压恢复时刻三相电压畸变严重，三次谐波二次电压高达24V，五次谐波二次电压12V左右。
对6kVⅠB段灰场负荷线路进行检查时发现灰场负荷变压器的铁皮屋顶因大风损坏，与6kV架空线路接触，造成瞬时接地。
经过分析与讨论，初步认为故障主要原因是6kV灰场负荷线路B相多次瞬间接地产生铁磁谐振引起的，铁磁谐振是使脱硫6kVⅠ段母线PT 高压熔断器三相熔断的主要原因。
当6kV脱硫Ⅰ段PT 高压熔断器三相熔断后，由于二次无电压，低电压保护动作0.5秒动作，跳开脱硫6kVⅠ段所有电动机负荷。
三、铁磁谐振产生的原理
6kV中性点不接地电网中的电磁式电压互感器一次绕组成为该电网对地唯一金属性通道。
单相接地或消失时，电网对地电容通过PT一次绕组有一个充放电的过渡过程。
试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝(0.5A)熔断。
电力系统的任一回路都可简化成电阻R、感抗wL、容抗1/wC的串并联回路。
不管是串联还是并联回路，当容抗1/wC和感抗wL相等时，这个回路就会发生谐振。
回路中的电感元件和电容元件就会产生过电压和过电流，此时的电场能量（电容）与磁场能量交换达到最大值。
在高压回路中，由于线路等电气设备对地存在分布电容，再加上电压互感器之类的非线性铁磁元件电感的存在，具备了构成谐振的必要条件，一旦系统电压发生扰动，就有可能会激发谐振，由于铁磁元件的非线性(如铁芯饱和时感抗会变小)，这一谐振会进一步增大，当出现wL=1/wC时，这种谐振称为铁磁谐振。
铁
磁谐振对地产生很高的过电压，此电压可能是额定电压的几倍至几十倍，致使瓷绝缘放电，绝缘子、套管等的铁件出现电晕，电压互感器一次熔断器熔断，严重时将损坏设备。
在实际运行中产生铁磁谐振的具体原因，可能有以下几方面：①中性点不接地系统发生单相接地、单相断线或跳闸，三相负荷严重不对称等。
②与电压互感器铁芯的饱和程度有关。
在中性点不接地系统中使用中性点接地的电压互感器时，若其铁芯过早饱和则更容易产生铁磁谐振。
③倒闸操作过程中由于运行方式恰好构成谐振条件，如三相断路器不同期分合时，都会引起电压、电流波动，引起铁磁谐振。
四、解决措施
防止铁磁谐振一般采用的方法：①改变XC/XL的比值，如使用电容式电压互感器（CVT）或在母线上接入一定大小的电容器，使XC/XL﹤0.01来避免谐振。
②电压互感器开口三角绕组两端连接一适当数值的阻尼电阻R（约为几十欧）。
③安装一次消谐装置。
2011年4月11日，红雁池电厂在厂用6kVIB段PT的中性点与接地之间安装一个型号为 TLYX 型的一次消谐装置。
TLYX型一次消谐装置，是高容量非线性元件，起阻尼与限流的作用。
该消谐装置完全符合现行电力部标准DL/T 620— 1997《交流电气装置的过电压保护和绝缘配合》第4.1.5 条中的规定，可以起到良好的限制电压互感器铁磁谐振的效果。
使用TLYX型一次消谐装置可有效地解决上述问题：1、消除或阻尼PT非线性励磁特性而引起的铁磁谐振过电压，这种谐振过电压会导致系统相电压不稳定；2、能有效地抑制间隙性弧光接地时流过PT绕组的过电流，防止PT的烧毁；3、限制系统单相接地消失时在PT一次绕组回路中产生的涌流，这种涌流会损坏PT或使PT熔丝熔断；4、当系统发生单相接地后可较长时间保护PT免受损坏。
另外，红雁池电厂在二次6kVIB段重新安装了TLX99型微机消谐小电流接地选线装置，接入电压互感器开口三角绕组两端，当检测到系统出现谐振时，通过输出消谐驱动信号对系统谐振进行消除。
五、产生的效果
2011年07月21日03点03分，6kV补给水线路I回路发生接地，当时因为下雨，室外架空线路A相由于支持瓷瓶放电造成瞬间接地，非故障相电压升高造成B相也发生了放电接地，由于2相发生接地造成短路，短路电流200-300A左右，将架空线路烧断落地，因为短路电流未达到定值（600A）,因此电源开关保护未动作。
小电流接地选线装置正确选线，手动拉开6kV补给水线路I回路开关，此次故障没有发生6kV系统电压互感器高压熔断器熔断。
2011年09月1日20点10分，6kV补给水线路I回路又发生接地，小电流接地选线装置正确选线，运行人员拉开6kV补给水线路I回路电源开关后接地信号消失，测线路绝缘A相为0兆欧。
因
当时下雨第二天电气检修人员对架空线路进行巡线检查，发现在29号杆A相架空线支持瓷瓶炸裂，导线与瓷瓶钢杆搭接造成设备接地断。
此次故障也没有发生6kV系统电压互感器高压熔断器熔断。
六、结束语
在实际运行中6kV电压互感器高压熔断器熔断情况时有发生，给电力系统稳定运行带来很大危害。
首先，要从互感器本身考虑，如加装合适的消谐装置，提高设备的稳定性和抵御系统故障能力。
其次，发生故障时，要快速正确处理，防止故障的进一步扩大。
再次，要不断总结使用的经验和故障处理的方法，才能保证系统的安全稳定运行。
