Abaqus初始地应力法1. 什么是初始地应力法?初始地应力法是一种通过在有限元分析中引入初始地应力来模拟复杂的地下工程问题的方法。

它主要用于研究岩土体在开挖、填筑、注浆等施工过程中的变形和破坏行为,以及对结构物产生的影响。

2. 初始地应力的来源初始地应力主要来自以下几个方面:•地壳运动:包括板块运动、构造活动等,会引起地层的水平和垂直变形,进而产生初始地应力。

•地震活动:地震引起的强烈振动会导致岩土体发生变形,从而产生初始地应力。

•自重压力:岩土体受到自身重量作用时,会产生垂直于重力方向的初始地应力。

•水压作用:水对岩土体施加的压力也会导致初始地应力。

3. 初始地应力法在Abaqus中的实现步骤步骤1:建立模型首先,在Abaqus中建立模型。

可以选择二维平面或三维立体模型,根据实际情况选择适当的模型尺寸和几何形状。

步骤2:定义材料属性在Abaqus中定义岩土体的材料属性,包括弹性模量、泊松比、密度等。

根据实际情况选择合适的材料模型,如线弹性、Mohr-Coulomb等。

步骤3:划分单元网格将模型划分为有限元网格。

可以选择不同类型的单元,如三角形、四边形、六面体等。

根据问题的复杂程度和准确性要求,确定合适的网格密度。

步骤4:施加边界条件在Abaqus中施加边界条件,包括约束和加载。

约束条件用于限制结构或岩土体的运动自由度,加载条件用于施加外部荷载或位移。

步骤5:设置初始地应力在Abaqus中设置初始地应力。

可以通过以下方法进行设置:•直接指定初始地应力值;•根据已知地层压缩模量和厚度计算得到;•根据现场实测数据进行反演得到。

步骤6:求解并分析结果在Abaqus中进行数值求解,并对结果进行分析。

可以观察岩土体的变形、应力分布等情况,评估结构物的稳定性和安全性。

4. 初始地应力法的应用领域初始地应力法广泛应用于以下领域:•地下工程:如隧道、地铁、基坑开挖等。

•岩土工程:如边坡稳定性分析、地基承载力计算等。

abaqus初始地应力法

abaqus初始地应力法

Abaqus初始地应力法1. 引言Abaqus是一款强大的有限元分析软件,广泛应用于工程领域。

初始地应力法是Abaqus中常用的一种方法,用于模拟结构在施加载荷之前的初始应力状态。

本文将介绍Abaqus初始地应力法的原理、步骤和注意事项。

2. 原理在实际工程中,结构在施加外部载荷前通常已经存在一定的内部应力。

这些内部应力可以来自于材料的制造过程、组装过程或者其他预加载情况。

初始地应力法通过在模型中施加这些初始内部应力,来模拟真实结构在施加载荷之前的实际状态。

3. 步骤3.1 创建模型首先,在Abaqus中创建一个新模型,并定义材料属性、几何形状和边界条件等。

3.2 定义材料属性根据实际情况,在Abaqus中定义材料属性。

可以选择线性弹性材料或者非线性材料,具体根据需要进行选择。

3.3 定义几何形状根据实际情况,在Abaqus中定义结构的几何形状。

可以使用预定义的几何形状,也可以通过绘制几何图形来创建自定义的结构。

3.4 定义边界条件根据实际情况,在Abaqus中定义结构的边界条件。

边界条件包括约束和外载荷等。

在初始地应力法中,需要额外定义初始内部应力。

3.5 定义初始内部应力在Abaqus中,可以通过多种方法定义初始内部应力。

其中一种常用的方法是通过创建一个新的步骤,并在该步骤中施加相应的内部应力。

3.6 运行分析完成模型的定义后,可以运行分析并观察结果。

可以通过Abaqus提供的后处理工具来查看模型的应力、位移等结果。

4. 注意事项在使用Abaqus初始地应力法时,需要注意以下几点:•确保所定义的材料属性、几何形状和边界条件等与实际情况相符。

•在定义初始内部应力时,需要考虑其大小和方向,并确保其与实际情况一致。

•在运行分析之前,建议先进行预处理检查,确保模型设置正确且无误。

•在观察结果时,需要仔细分析并与实际情况进行对比,以验证模拟结果的准确性。

5. 结论初始地应力法是Abaqus中常用的一种方法,用于模拟结构在施加载荷之前的初始应力状态。

第七章 地应力测量方法(113)

第七章 地应力测量方法(113)

空芯包体地应力计结构
空芯包体应变计的主体是一个用环氧树脂制成的壁厚3mm的空芯圆筒,其 外径为36mm,内径为30mm。
在其中间部位,即直径35mm处沿同一圆周等间距(120o)嵌埋着三组电 阻应变花。每组应变花由四支应变片组成,相互间隔45o。制作时,该空芯圆 筒是分两步浇注出来的。
第一步,浇注直径为35mm的空芯圆筒,在规定位置贴好电阻应变花后, 再浇注外面一层,使其外径达到36mm。在应力计的顶部有一个补偿应变片, 以消除温度变化对测量结果的影响。
地应力分量与方向的计算
7.2 应力解除法
设地下某一点的应力为,主应力大小为,与大地坐标系XYZ关系用9个
方向余弦或9个夹角值可以完全确定。但在实测中,钻孔与岩层、与大地
坐标总会呈某一角度(仰角或俯角)。设xyz为钻孔坐标系,在该坐标系
下的地应力是实测地应力。由此,只要有了两套坐标系的相对关系和实测
两测点的间距缓缓地恢复到d0,观测扁千斤顶对岩壁施加的压力pc。
5、在巷道顶部再进行一次测量。 6、由两次测量的结果计算天然应力值。
7.2 应力解除法
一、基本原理
在钻孔中安装变形或应变测量元件,通过量测套芯应力解除前后,孔壁 表面应变变化值来确定原始应力的大小和方向。
所谓套心应力解除是用一个较测量孔径更大的岩芯钻,对测量孔进行同 心套钻,把安装有传感器元件的孔段岩体与周围岩体隔离开来,以解除其天 然受力状态。
三河尖煤矿-980南翼回风巷1#测点局部柱状图
柱状
厚度(m)
埋深(m)
岩性描述
2号测点
11.5 8.6
泥岩,局部含砂高,偶为细
33
砂泥岩
砂岩,致密性脆
张小楼井地应力测点局部柱状图

煤矿开采中的地应力特点与运用分析

煤矿开采中的地应力特点与运用分析

建材发展导向2018年第18期120人们都知道,地球的公转以及自传时时刻刻都在进行,同时在地球运动的过程中,还会产生很多天然的应力,这种应力在地层中的破坏力以及能量都比较大。

原岩应力属于潜藏在未受到地层干扰中的一种天然的应力。

人们在挖掘井下巷道时,就会被扰动,从而在巷道中出现一种新的应力。

此时的应力就被称之为次生应力。

煤矿在开采的过程中,需要做好巷道德掘进工作,同时,还需要对工作面进行回采处理,和其他的地下工程采矿工作一样,对该项工作进行研究具有非常重要的意义。

1 地应力概述所谓的地应力,又可以将其称为岩体的初始应力以及绝对应力,也就是潜藏在没有被干扰的地层中的天然应力。

地球的公转以及自传、地球内部应力、地幔热对流、地心引力、板块边界受压等地球的各种运动过程是产生地应力的主要原因。

在目前存在的这些地应力中,构造应力以及重力应力是其中的重要内容,人们在进行井下巷道挖掘工作时,就会干扰到原始的应力,并且在巷道中形成一种新的应力。

岩石所表现出的力学特征以及地应力场都能够直接影响到煤矿井下巷道围岩的矿压特征。

1.1 原岩应力原始岩石应力也称为绝对应力和初始应力。

它通常在采煤前留在岩体中。

应力的原因通常包括构造运动,岩体质量和地质构造应力。

1.2 开采中地应力地应力场的变化与工程有直接关系。

如果岩石受到压力损坏,将影响项目的正常运行。

因此,在设计矿山并支持设计时,必须准确掌握地应力的方向和大小。

重要信息,在开采煤矿的过程中,大多数挖掘工程都会影响周围的地面应力而不是岩石的强度。

在煤矿建设中,如果能够全面分析地应力,可以在很大程度上避免地应力。

岩石造成的破坏确保了道路的稳定性。

2 煤矿开采中地应力的特点分析随着社会经济的不断发展,科学技术也不断提高,人们对矿山工程地应力的认识也在不断提高。

人们对采矿工程中的地应力有一定的了解,并对项目可能的地应力进行了大量的检查,为研究煤的地应力特征提供了一定的技术依据。

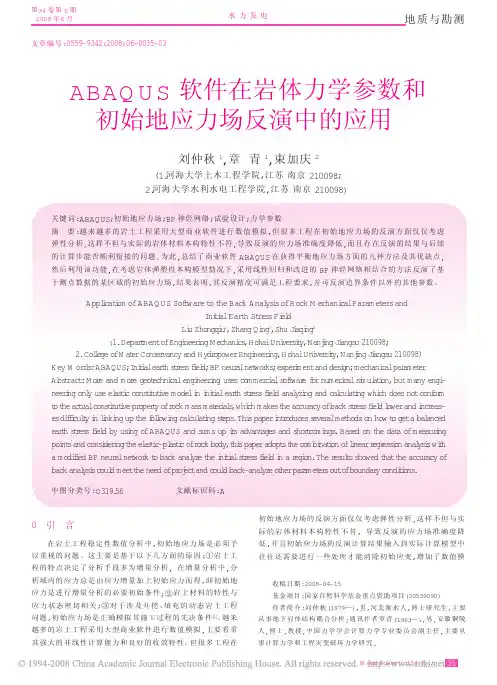

ABAQUS软件在岩体力学参数和初始地应力场反演中的应用
