标准直齿渐开线圆柱齿轮画法(solidworks2010)

合集下载

solidworks渐开线齿轮精确画法

solidworks渐开线齿轮精确画法

渐开线齿轮画法Solid works从2010版开始,在方程式驱动的曲线中可以输入参数方程,2011版可以输入由方程驱动的3D曲线。

可以用渐开线的参数方程来画标准齿轮,以模数m=2,齿数z=30的直齿轮为例说明方程式驱动的曲线画渐开线齿轮的方法。

先确定画齿轮需要的四个圆的尺寸:分度圆直径D=m*z=60,基圆直径Db=Dcos20°,齿根圆直径Df=m(z-2.5)=55,齿顶圆直径Da=m(z+2)=64,基圆直径用方程式标注,注意角度方程单位的选择。

标注尺寸完毕后如下图:插入方程式驱动的曲线选择参数性,输入渐开线的参数方程:Xt=Rb*(tsint+cost)Yt=Rb*(sint-tcost) ,Rb为基圆半径。

输入方程时要把角度转为弧度。

预览到如上图的曲线。

确定后画一条中心线镜向,裁剪(在2010版中裁剪或镜向会使渐开线过定义,原因不明)成下面第二幅图的形状。

标注齿厚s的尺寸,s=p/2=πm/2=π.标注尺寸后,原有的对称关系有可能会错乱,需要重新标注几何关系,在基圆与齿根圆之间加圆弧与齿根圆相切半径(0.25m),如下图。

标注完几何关系后使中心线水平以完全定义草图。

拉伸时用轮廓选择拉伸两次成下图。

最后阵列得到齿轮模型。

以下为渐开线参数方程的推导:以θ(rad)为参数,AP=l=θr,P点的轨迹即为以E点为起点的渐开线。

OB=OC+BC=rcosθ+θrsinθPB=AC-AD=rsinθ-θrcosθ得,P(-(rcos θ+θrsin θ),(rsin θ-θrcos θ))。

sgn(Px)=-1与渐开线的旋转方向有关。

cos tan *cos **sin *sin **cos b kk kk k b b b b r r a a a x r r rad y r r rad θθθθθθθ⎧=⎪⎨⎪=-⎩=+⎧⎨=-⎩。

solidworks参数化渐开线直齿轮画法

solidworks参数化渐开线直齿轮画法

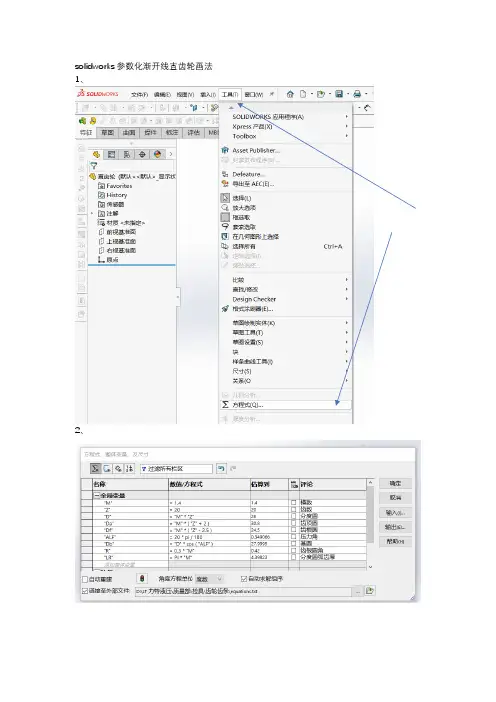

solidworks参数化渐开线直齿轮画法1、2、/方程式”栏中输入:1.4以下逐行输入”Z”,”D”,”Da”,”Df”…………….输入完成后点击确定。

3、点击前视基准面进入草图,以坐标原点为圆心,以任意大小为直径画四个同心圆。

4、参数驱动各圆的直径标注任意一个圆点击对号依次把其余各圆(D,Df,Db)赋予公式,最后结果如下图5、画渐开线点击样条曲线右侧的倒三角---方程式驱动的曲线点击参数性输入如下公式及数字,然后点击对号任意画一直线与分度圆相交截取直线与渐开线之间的分度圆圆弧标注圆弧的长度,标注时选取圆弧的两个端点,之后再点击一下圆弧,完成标注。

右键渐开线,固定渐开线双击圆弧的标注,在蓝色框内输入“=”,选择全局变量---LR在="LR"后面再输入“/2”,之后按对号***退出草图,点击前视基准面新建草图,将上一草图转换实体引用,之后过圆心及圆弧中心画一直线。

以这一直线为镜像轴把渐开线镜像。

将顶圆及多余渐开线修剪掉画出两条9度的线(因为是20个齿,需阵列20个每个齿占18度,如果是40个齿则画4.5度的两条线,如果是30个齿则画6度的两条线)修剪出一个齿形齿根圆角参数化先倒个0.1的圆角再双击R0.1的标注在蓝框内输入“=“及RR角已参数化***注意事项及知识点:草图中一定不能有过定义,发现过定义则应将过定义去掉,否则在参数化时会出错,比如,模数从2改为6时,数模就出错了拉伸参数化齿轮绘制完成注意这里的“参数化“三个字,目前齿轮的模数是1.4,只要我们把方程式中的模数改变,齿轮轮自动变化如下图:目前的模数是4在如下的方程式中将4改为1.4,其余变量自动变化,数模也跟着变化这就是参数化绘图的优势,把这个齿轮的数模保存住,以后再想画其它模数的齿轮时,只要在工具---方程式只把模数改为需要的即可,数模自动更新。

solidworks渐开线齿轮精确画法(图示)

solidworks渐开线齿轮精确画法(图示)

...wd...渐开线齿轮画法Solidworks从2010版开场,在方程式驱动的曲线中可以输入参数方程,2011版可以输入由方程驱动的3D曲线。

可以用渐开线的参数方程来画标准齿轮,以模数m=2,齿数z=30的直齿轮为例说明方程式驱动的曲线画渐开线齿轮的方法。

先确定画齿轮需要的四个圆的尺寸:分度圆直径D=m*z=60,基圆直径Db=Dcos20°,齿根圆直径Df=m(z-2.5)=55,齿顶圆直径Da=m(z+2)=64,基圆直径用方程式标注,注意角度方程单位的选择。

标注尺寸完毕后如以下列图:插入方程式驱动的曲线选择参数性,输入渐开线的参数方程:Xt=Rb*(tsint+cost)Yt=Rb*(sint-tcost) ,Rb为基圆半径。

输入方程时要把角度转为弧度。

预览到如上图的曲线。

确定后画一条中心线镜向,裁剪〔在2010版中裁剪或镜向会使渐开线过定义,原因不明〕成下面第二幅图的形状。

标注齿厚s的尺寸,s=p/2=πm/2=π.标注尺寸后,原有的对称关系有可能会错乱,需要重新标注几何关系,在基圆与齿根圆之间加圆弧与齿根圆相切半径〔0.25m〕,如以下列图。

标注完几何关系后使中心线水平以完全定义草图。

拉伸时用轮廓选择拉伸两次成以下列图。

最后阵列得到齿轮模型。

以下为渐开线参数方程的推导:以θ〔rad〕为参数,AP=l=θr,P点的轨迹即为以E点为起点的渐开线。

OB=OC+BC=rcosθ+θrsinθPB=AC-AD=rsinθ-θrcosθ得,P(-(rcosθ+θrsinθ),(rsinθ-θrcosθ))。

sgn(Px)=-1与渐开线的旋转方向有关。

SolidWorks渐开线齿轮的绘制方法

SolidWorks渐开线齿轮的绘制方法

SolidWorks渐开线齿轮的绘制方法现在中国使用SolidWorks软件的用户越来越多,对于一些初学者,在齿轮的绘制过程中会遇到很多问题。

本文笔者就是针对这一主题而写,希望对那些还处于齿轮建模迷惑中的读者有一些抛砖引玉的作用,提高设计者的软件使用水平,开拓一条新的设计思路。

阅读本文前,读者朋友应当先完成SolidWorks基本模块的学习,或者是有一定的软件使用经历和基础。

一、明确设计目的齿轮在机械传动设计中是重要的传动零件,它有很多其他传动机构无法比拟的优点,如传动效率高(一般在0.9以上),传动平稳(斜齿轮尤为突出),传动力矩大,准确的瞬时传动比,寿命长,而且可以改变传动方向等,这些优点决定了齿轮在动力传动和运动传动中占有不可动摇的地位。

一般齿轮的齿廓都是渐开线,那么如何在SolidWorks中绘制渐开线呢?在开篇之前先请读者思考一个问题:为什么要绘制精确的“渐开线”齿轮呢?是为了做运动模拟?出2D 的工程图?到C N C里进行加工?还是作为CAE的分析模型呢?当然,如果我们的目的不同,那么我们的齿轮就有不同的绘制方法。

请看下面的详细讲解。

二、简化齿轮的绘制1.利用SolidWorks自带插件“Toolbox”生成齿轮对于出图和用于运动模拟的用户,可以用简化的“渐开线”齿轮代替,这样不但可以大大简化建模的时间,而且可以充分利用现有的计算机资源。

在SolidWorks的Toolbox插件中就有齿轮模块,下面就具体介绍一下这种方法。

(1)首先在插件中打开Toolbox插件,如图1所示。

点击“确定”就可以在右边的“任务窗格”设计库中找到“Toolbox”了,如图2所示。

(2 )目前虽然在“GB”中还没有齿轮,但是可以用其他标准中的齿轮代替。

下面就以“AnsiMetric”标准为例,介绍Toolbox中调用齿轮的方法。

在Toolbox的目录中通过“AnsiMetric”→“动力传动”→“齿轮”,在这里系统已经给出了常用的齿轮形式,我们需要哪种形式的齿轮就可以生成哪种,如圆柱直齿轮,这里翻译成了“正齿轮”。

渐开线直齿与斜齿圆柱齿轮的画法

渐开线直齿与斜齿圆柱齿轮的画法

渐开线直齿与斜齿圆柱齿轮的画法2008-04-21 17:05一)渐开线直齿轮的参数与关系式D=M*ZDA=M*Z+2*HAX*MDF=M*Z-2*(HAX+CX)*MDB=M*Z*COS(ALPHA)D0=DD2=DFD3=DBD1=DAD10=360/(4*Z)D11=BFILLET=0.38*MD121=FILLETD122=BD131=360/ZP132=Z-1或者HA=(齿顶高系数+变位系数)*模数HF=(齿顶高系数+齿底间隙系数-变位系数)*模数D=模数*齿数DA=D+2*HADF=D-2*HFDB=D*COS(压力角)D12=360/(4*齿数)D15=齿宽IF 齿顶高系数<1D17=0.46*模数D18=0.46*模数ENDIFIF 齿顶高系数>=1D17=0.38*模数D18=0.38*模数ENDIFD19=360/齿数D23=360/齿数P24=齿数-1渐开线方程笛卡儿坐标系输入参数方程angle=t*90r=db/2s=(pi*r*t)/2xc=r*cos(angle)yc=r*sin(angle)x=xc+(s*sin(angle))y=yc-(s*cos(angle))z=0二)渐开线斜齿画法步骤:1.输入基本参数和关系式2.创建齿轮的4个基本圆3.创建渐开线4. 镜像渐开线 5.创建齿跟圆 6创建分度圆曲面 7.创建投影曲线 8创建扫描混合截面 9创建第1个轮齿 10复制一个再阵列轮齿附:渐开线斜齿轮的参数与关系式参数 mn为齿数 beta为螺旋角 hax为齿顶高系数 cx为顶隙系数D=Mn*Z/COS(beta) DA=d+2*HAX*MnDF=d-2*(HAX+CX)*MnDB=d*COS(ALPHA)齿轮画好后,然后修改其参数(模数,齿数,压力角,宽度等参数就可以生成其他的齿轮但如果我们遇到这样一种齿轮,外面是齿轮,内部还有齿轮可以这样画,方法为:(1)在你的电脑文件夹中要有两个齿轮,一个大齿轮,一个小齿轮,我们用大齿轮减去小齿轮,结果就是我们所需要的(2)打开大齿轮文件(3)点击插入--共享数据--合并/继承,根据提示打开小齿轮文件,选择小齿轮和大齿轮的端面对齐,再选择两个齿轮同轴。

SolidWorks中渐开线齿轮的绘制

SolidWorks中渐开线齿轮的绘制

目录目录 (1)绪论 (1)第一章明确设计目的有的放矢 (2)第二章简化齿轮的绘制 (3)第一节利用SolidWorks自带插件“Toolbox”生成齿轮 (3)第二节生成齿轮GB工程图 (6)第三章渐开线的画法 (8)第一节曲面生成渐开线 (8)第二节插值法生成渐开线 (11)第三节程序法生成渐开线 (13)第四章渐开线齿轮的生成 (15)第一节齿轮相关概念的复习 (15)第二节直齿轮的绘制 (16)第三节斜齿轮的绘制 (18)绪论SolidWorks公司成立于1993年,是专门为制造行业提供专业三维机械设计软件的厂商,1997年通过与法国达索公司的股票交易成为达索公司旗下的一员。

目前在全球范围内获得了广泛认可,不断的产品创新和改进是SolidWorks取得成功的内因,公司以用户的成功作为自己的成功标准。

SolidWorks可以创造与众不同的产品并缩短上市的时间,也可以降低产品的开发成本、提高产品的质量。

自从上个世纪90年代SolidWorks进入中国市场后,就其方便、易用的操作界面,灵活、快捷的设计理念,以及强大的功能让设计师耳目一新。

从SolidWorks 2008以后更是用其创新的理念,将功能和界面大胆革新,从而又开辟了一条3D设计的新疆界。

现在中国使用SolidWorks的用户越来越多,对于一些初学者,在齿轮的绘制过程中会遇到很多问题。

本册就是针对这一主题而编,希望对还在齿轮建模迷惑中的读者有抛砖引玉的作用,提高设计者的软件使用水平,开拓一条新的设计思路。

但是使用本册前应当先完成SolidWorks基本模块的学习,或者是有一定的SolidWorks基础和使用经历。

席久恒山东华创信息技术有限公司 2009年4月5日第一章明确设计目的,有的放矢第一章明确设计目的有的放矢齿轮在机械传动设计中是重要的传动零件,它有很多其他传动机构无法比拟的优点,比如传动效率高(一般在0.9以上),传动平稳(斜齿轮尤为突出),传动力矩大,准确的瞬时传动比,寿命长,而且可以改变传动方向等。

Solidworks渐开线齿轮画法

Solidworks渐开线齿轮画法

并在“曲面放样”属性下的轮廓中选择草图 2(竖起线)和草图 4(草图点) ,在中心线参数中选择草图 3(半圆 弧) ,单击确定,如图所示。
上面, “中心线参数”的作用是:约束从放样的两个轮廓(草图 2 和草图 4)之间形成的中间轮廓都是“中 心线参数” (草图 3)的法向。 6、仍然选择上面使用的基准面进入新的草图绘制,选中 5 中得到的曲面的边线并“转换实体引用” ,这样, 近似渐开线就得到了。 7、最后,简单检验一下绘制的“渐开线”是否符合要求。 用上面的基准面进入草图,先绘制一段超点任意、与基圆同直径的弧线并且圆心重合,通过约束定义圆弧起 点与“渐开线”起点重合;再绘制一条起点为圆弧终点、斜向下的直线,通过约束定义其与圆弧相切、另一端点 与“渐开线”重合。绘制好后,分别标注直线和圆弧的长度,并将这两个尺寸设置为“从动” 。拖动直线与圆弧 的重合点,在不同位置观察圆弧和直线的长度是否一致。
4.2、标注齿厚 s 的尺寸。 齿厚 s=p/2=pi*m/2=pi=3.14。 下面对齿厚进行标注,右键属性查看该标注的全名(此处为 D6) 。接下来使用智能尺寸,或方程式修改 D6 为 3.14mm。
5、重新镜像齿廓 重新绘制中心线,并使该中心线过上面得到的 3.14mm 齿厚线的中点,重新使用镜像,复制齿廓并将原齿廓 设置为构造线,剪切掉多余部分曲线。
-1-
百思论坛(/forum-64-1.html) ,共建交流平台
4、画中心线,镜像、剪裁 4.1、取任意角度(粗略估计为一个齿宽度左右即可)画一条中心线,镜像 2 中得到的曲线,并进行适当剪 裁。这里需要注意的是,剪裁时应选对镜像前源曲线进行剪裁。
-2-
百思论坛(/forum-64-1.html) ,共建交流平台
wwwbaisinetforum641html共建交流平台7二使用solidworks方程式得到渐开线solidworks2010及2011版均能通过方程式定义渐开线参数方程因此使用2010及以上版本生成渐开线相对较容易使用2010之前版本方程式得到渐开线的方法由于自己没有找到参考的所以本文中暂时就不包括了后面会对此进行补充

SolidWorks渐开线齿轮的绘制办法(精)

SolidWorks渐开线齿轮的绘制办法(精)

∙ SolidWorks基于Windows开发,所以对于微软的程序是比较兼容的。

本节中的插值法就是利用Microsoft Excel进行差值,然后再用SolidWorks的“通过XYZ点的曲线”命令生成渐开线。

(接上期四、插值法生成渐开线SolidWorks基于Windows开发,所以对于微软的程序是比较兼容的。

本节中的插值法就是利用Microsoft Excel进行差值,然后再用SolidWorks的“通过XYZ点的曲线”命令生成渐开线。

(1新建一个Excel文档,在第一列第一行输入0,然后每往下一格增加0.1弧度,直到数值增加到为止。

这是定义渐开线的区间,从0到,如果读者需要其他区间的渐开线,可以灵活修改,这里也可以通过控制每两个点之间的增量来控制精度。

在第二列需要输入公式,就是渐开线方程的笛卡尔坐标方程。

其中a是基圆半径,θ是极轴角度。

在Excel表的第二列中输入方程,然后拖动Excel手柄将整列都复制成该公式。

在第三列输入公式,同样将整列复制成该公式,如图20所示。

(2复制B列和C列数据到新的工作表。

注意在粘贴时点击右键,选择“选择性粘贴”,然后在弹出的对话框中选择“数值”。

如图21所示。

(3将新表的第三列全部用“0 ”填充,其实这三列数据就是渐开线的XYZ的坐标值,有了这些数值还不能直接应用到 SolidWorks中,需要将其另存为.txt格式。

点击“另存为”,在格式中选择“文本文件(制表符分割”格式,如图22所示。

(4在SolidWorks中新建一个零件,在“特征”命令集中的“曲线”命令下找到“通过xyz点的曲线”按钮。

然后浏览到刚才生成的文本文档,点击确定就能生成所需要的渐开线了,过程如图23所示,结果如图24所示。

五、程序法生成渐开线因为SolidWorks是基于Windows开发的,所以它支持的开发语言非常丰富,主流的语言都支持。

这里不是讨论怎样编程,主要是给大家介绍一个新的思路。

solidworks圆柱直齿轮制作教程

solidworks圆柱直齿轮制作教程

solidworks圆柱直齿轮制作教程SolidWorks是一款强大的三维建模软件,可以用于设计和制造各种机械零件和装配体。

在机械设计中,圆柱直齿轮是一种常见的机械传动装置,它具有传递转矩的功能。

下面将介绍如何使用SolidWorks制作一个圆柱直齿轮。

首先,打开SolidWorks软件,并创建一个新的零件文件。

选择“英寸(IPS)”为单位,然后选择“立即继续”。

接下来,选择“点”工具,然后在图纸中心创建一个点,这将是齿轮的中心点。

接下来,选择“正逆时针细密旋转”工具,将“旋转中心”设置为刚才创建的点,然后输入旋转角度为0度。

这样就创建了一个旋转角度为0度的圆。

然后,选择“实例化函数”工具,将“类型”设置为“直线”,然后在圆的上方创建一条直线,作为齿轮的高度。

接着,选择“直线”工具,在圆的周围创建一个直线,作为齿轮的半径。

现在,选择“线段绘制”工具,将“起点”设置为圆的边缘,并在圆的周围创建一些线段,形成齿轮的齿形。

根据实际需要,可以选择不同的齿数和齿距。

接下来,选择“修剪/增加”工具,并选择合适的区域进行修剪,使齿轮的外形更加光滑和均匀。

然后,选择“实例化函数”工具,将“类型”设置为“圆弧”,并在齿轮的外缘创建圆弧,用于修剪齿轮的端面。

然后,选择“凹陷”工具,并选择合适的区域进行凹陷,模拟出齿轮的凹槽。

可以使用不同的凹槽样式和尺寸来创建不同类型的齿轮。

接着,选择“三维旋转”工具,选择合适的区域进行旋转,使齿轮的齿形更加真实和精确。

可以使用不同的角度和半径来调整齿轮的外形。

最后,选择“镜像”工具,将齿轮在水平和垂直方向上进行镜像,实现齿轮的对称性。

然后选择“圆柱体”工具,并选择合适的区域进行填充,使齿轮具有实体形式。

完成以上步骤后,我们成功地使用SolidWorks制作了一个圆柱直齿轮。

可以通过选择不同的参数和选项来自定义齿轮的外形和尺寸。

此外,还可以使用SolidWorks的其他工具和功能对齿轮进行进一步的设计和分析。

SolidWorks中直齿圆柱齿轮建模及零件图画法

SolidWorks中直齿圆柱齿轮建模及零件图画法

齿轮
10)标注:尺寸、公差、表面粗糙度、基准、形位公差、技术要求等。 11)填写标题栏。
齿轮
3.小结
1)也可以采用相似的方法处理装配图中的齿轮画法。 2)齿轮另存后,可以根据齿理; 4)取消主视图的剖面线、添加轴线。 5)在“粗实线层”图层中绘制齿根线,在“中心线层”图层中绘制分度 线,并使用尺寸约束,约束后将尺寸隐藏。
齿轮
6)添加剖面线;
7)左视图处理:隐藏倒角圆;在“中心 线层”绘制分度圆,标注尺寸(58)进 行约束,然后隐藏尺寸。
齿轮
8)添加参数表:注解—表格—总表,设定表格行数、列数,点击“确 定”,然后将表格拖动到右上角定位。 9)双击单元格,添加表格内容。
齿轮
直齿圆柱齿轮建模方法及零件图绘制
如下图所示直齿圆柱齿轮(摘自(机械制图(大连理工版)P309-图 7-37)
齿轮
1、齿轮零件建模
1)新建装配体文件(取消“开始装配体”操作); 2)打开“设计库”中的Toolbox,点开“GB”库、 “动力传动”,选择“齿轮”,选择“正齿轮”并拖 动到绘图区;
齿轮
3)设置齿轮参数:
齿轮
4)从装配体中打开齿轮文件,设置好材料、文件属性 (自定义)等参数后,另存到其他文件夹。
齿轮
5)新建配置(用于制作零件图、装配 图);
6)激活新建的配置,设置“ToothCut”、“TeethCuts”特征在此配 置中压缩。
7)添加倒 角、圆角。
齿轮
2、制作零件图
1)新建工程图文件(选择“gb_A4”模板); 2)在“模型视图”设置中使用“简化齿轮”配置进行 投影生成主视图、左视图;

标准直齿渐开线圆柱齿轮画法(solidworks2010)

标准直齿渐开线圆柱齿轮画法(solidworks2010)

1.已知模数m 齿数z 求得分度圆直径d=mz 齿顶圆直径d a=(z+2ha*)m
齿根圆直径d f=(z-2h a*-2c*)m
【正常齿m>=1时h a*=1mm c*=0.25;m<1mm时h a*=1 c*=0.35;短齿h a*=0.8 c*=0.3】例子:m=2 z=55 d=110 d a=114 d f=105
2.分别以分度○直径齿顶圆直径齿根圆直径画三个圆
例子:如下图
3.作出第一条渐近线选择样条曲线下的方程式驱动的曲线
○1选择参数性方程式类型
○2方程式x t=55*cos(pi/9)*(t*sin(t)+cos(t))
y t=55*cos(pi/9)*(sin(t)-t*cos(t))
○3参数t1=0
t2=pi 完成后打勾
例子如图
4.圆周阵列渐开线条数z=55
5.任选俩条相邻的画直线
6.从该直线中点出发画直线到圆心
7.延长该直线与分度圆相交
8.删掉第一条直线再从直线与分度圆交点画直线到相邻渐开线与分度圆交点即如图标注尺寸的直线
9. 同上从该直线中点出发画直线到圆心
10.以该直线为对称中心镜像渐开线
11.删除多余直线可简单应用逆转选择(右键)12.裁剪实体如图
13分割实体(此步比较重要)
14退出草图拉伸
15以上圆面为基准平面绘制草图选择转换实体应用要转换的实体即齿形轮廓如图
16 退出草图放样工具得到三维齿形
17 倒角1mm 45度
18 圆周阵列选择阵列轴:视图---临时轴
要阵列的特征放样和圆角
19。

使用SOLIDWORKS方程式绘制渐开线齿轮

使用SOLIDWORKS方程式绘制渐开线齿轮

使用SOLIDWORKS方程式绘制渐开线齿轮在SOLIDWORKS中,有时需要在参数之间建立关联,但这种关联却无法通过使用几何关系或常规的建模技术来实现。

这时我们就可以使用方程式来建立模型中尺寸之间的数学关系。

在方程式驱动的曲线中最经典的就是渐开线了,这也是绘制齿轮时不可或缺的线条类型。

齿廓为渐开线的齿轮统称为渐开线齿轮。

渐开线齿轮的齿形由渐开线和过渡线组成,齿轮的端面齿廓为圆的渐开线,大端的理论齿廓为球面渐开线。

渐开线齿轮可利用变位的方法避免根切,改善啮合指标和提高轮齿强度等,因其具有的众多优点,渐开线成为了应用最广的一种齿轮曲线。

在平常的设计工作中,通常会使用SOLIDSWORKS设计库中的Toolbox功能来直接得到我们想要的齿轮类型。

如螺旋齿轮、直齿内齿轮、正齿轮等。

而本文将以渐开线直齿内齿轮为例,示范如何使用SOLIDWORKS方程式链接驱动的方式绘制渐开线齿轮。

首先我们选择上方的工具——方程式来插入直齿内齿轮方程式。

由于参数较多,手动输入较为繁琐,所以我们可以通过直接将方程式链接到文件的方式进行插入。

输入完成的方程式可以在设计树中进行查看。

绘制五个同心圆,分别标注为方程式中的分度圆、基圆、齿根圆、齿顶圆、最外圆,然后选择最外圆和齿顶圆之间的轮廓进行拉伸。

选择所生成凸台的表面进行渐开线的草图绘制。

选择插入“方程式驱动的曲线”。

在属性框中输入渐开线方程式:得到渐开线后绘制两根中心线,下方中心线与渐开线、分度圆相交,上方中心线与下方中心线夹角标注为90除以齿数。

以上方中心线为对称轴镜像渐开线,并将两条渐开线之间相交的齿形轮廓拉伸切除。

阵列所得到的切除特征,阵列个数为齿轮齿数,即可得到一个渐开线直齿内齿轮。

以上就是使用SOLIDWORKS方程式绘制渐开线齿轮的方法介绍了。

参数化设计是SOLIDWORKS的重要设计方法,利用参数化设计,我们可以快速的找到产品结构的内部意义,从而建立关联。

在SOLIDWORKS提供的多种可以实现的参数化设计方法中,方程式是最为实用的一种之一。

SolidWorks-画渐开线直齿轮的三种画法

SolidWorks-画渐开线直齿轮的三种画法

SolidWorks 2014画渐开线直齿轮的三种画法摘要:本文详细介绍了SOLIDWORKS 画渐开线直齿轮的三种画法,分别是方程式驱动的参数法、TOOLBOX 标准库取样法以及GEAR TRAX 插件法,个人觉得GEAR TRAX 插件做出来的齿轮最精确,但是因为要下载插件比较繁琐,TOOLBOX 方法比较简单,但模型不够精确,方程式法需要对齿轮相关的参数有一定的了解,非常值得学习。

0 前言本文针对的是初级学习者,所以对于SOILDWORKS 的大神一笑而过就好,勿喷。

这三种方法百度上都有,但不够集中,初学者学起来很费劲,所以我就将三种方法集中起来供大家参考。

本文齿轮参数设模数为m=2,齿数为z=50,压力角ο20=α,齿宽B=20,则根据相关的公式得到:分度圆直径:d=mz=100mm齿顶圆直径:da=(z+2)m=104mm齿根圆直径:df=(z -2.5)m=95mm基圆直径:db=mzcos α=93.969mm分度圆齿厚:s=0.5m π=π齿轮齿根圆角:r=0.38m注:当压力角为20度时,齿轮齿数在41及以下,基圆直径大于齿根圆直径,齿数在42及以上,基圆直径小于齿根圆直径,本例为第二种情况。

1、对于直齿圆柱齿轮,当基圆大于齿根圆时,整个齿形就会分为:工作部分和非工作部分,工作部分为渐开线,非工作部分为过渡曲线,它们可用计算法、查表法、和代圆弧法来确定。

2、当基圆小于齿根圆时,由于过渡曲线部分不参与啮合,因此可以做成任意曲线,只要不妨碍共轭齿条(或齿轮)齿顶的运转即可,通常用直线、圆弧与铣刀齿形的渐开线部分连接。

我们这里统一将齿根圆与基圆的过度设成圆角,大小为0.38m 。

渐开线方程式:ϕϕϕsin cos b b r r x +=ϕϕϕcos sin b b r r y -=这里rb=db/2,是基圆半径,ϕ为渐开线走过的角度,这里取0~π/4就好。

1 方程式法打开SOLIDWORKS ,新建一个文件,打开方程式,方程式在工具选项卡里面在全局变量下输入需要的齿轮参数单击确定,首先将度改为弧度工具>选线>文档属性>单位单击确定,在前视基准面下新建一个草图,在样条曲线选项下选择方程式驱动的曲线,并输入上述渐开线方程式,得到渐开线曲线注:输入公式时,引用参数要打双引号,且在英文输入法下退出草图,在前视基准面下新建草图,画出基圆,齿根圆,分度圆,齿顶圆,并随意标注打开方程式选项卡,在特征下面点击方程式的下属空白框,然后单击草图上的尺寸标注,就会出现“D4@草图2”,在数值/方程式下选择全局变量下的“da”同理,完成齿根圆,基圆,分度圆的方程式创建,这里创建一个方程式后,尺寸标注会看不见,只需要点击一下左边树状的草图,,标注就会显现出来在草图2下将草图1的样条曲线转换为实体引用,隐藏草图1,原因是因为我们不好直接对参数化建模的渐开线作剪裁,所以曲线救国作一条构造线,用于渐开线的镜像,同时将分度圆剪裁掉,留下一小段,并将小段分度圆两头分别与构造线和渐开线重合尺寸标注小段分度圆,标注圆弧的时候先单击上下两点,在=再单击圆弧打开方程式选项卡,在方程式项目下添加方程式,单击刚刚的尺寸标注,输入参数重新打开草图2,镜像渐开线,并剪裁单击3点圆弧按钮,选择创建两段圆弧,并标注,两段圆弧坐相等约束,并分别与基圆、分度圆相切打开方程式选项,选择刚才的标注,在数值/方程式下选择r,即齿根圆角重新打开草图2,剪裁曲线,为了避免剪裁曲线后方程式错误,可以将不需要的曲线设置成构造线拉伸草图,得到一个齿,然后阵列,选择外圆面和特征2 Toolbox库选择法打开SolidWorks,选择任务窗格,然后选择toolbox选择国标GB选择动力传动,齿轮,正齿轮,右键,生成零件设置模数,齿数,压力角并另存为零件,可以看到,生成的齿轮没有齿根圆角,渐开线也不够标准,不适合用于受力分析,但适合用于齿轮表示的地方3 Gear Trax插件法下载gear trax插件,/s/1jIvqPee根据里面的说明说安装,为了避免错误,我上传的是英文包,英语稍微差一点的可以对照中文界面选择直齿轮,将模数设置为2,单位为metric,在pinion的teeth下设置为50,facewidth 设置为20,在右边create in cad中选择pinion only,其他的默认然后单击下面第二个图标,等待,然后自动创建完成可以看到,齿轮建立很标准,同时如果有螺旋角,还可以很方便的建立螺旋齿轮结论本文介绍了SOLIDWORKS的三种齿轮建立方法,借此抛砖引玉,方便初学者,当然还有别的方法,读者可以自行百度,个人觉得第一种方程式法很有挑战性,对于学者以后的参数化建模有很大的借鉴意义,而插件法可以用于有限元或动力学仿真,得到的结果会比较准确。

在soldworks里面画渐开线齿轮的方法

在soldworks里面画渐开线齿轮的方法
赛车设计 刘伟华
/scylr
在 soldworks 里面画渐开线齿轮的方法: 1.先根据确定基圆半径 rb=0.5mzcosα; 2.在 proe 里面利用渐开线方程绘制渐开线并画出基圆; 卡笛尔坐标下的渐开线参数方程: 卡笛尔坐标系下的渐开线参数方程如下(设压力角 afa 由 0 到 60 度,基圆半径 rb 为 10): afa=60*t x=rb*cos(afa)+pi*rb*afa/180 * sin(afa) y=rb*sin(afa)-pi*rb*afa/180 * cos(afa) z=0 圆柱坐标下的渐开线参数方程: 圆柱坐标系下的渐开线参数方程如下(设基圆半径 rb 为 10,压力角 afa 从 0 到 60 度): afa = 60*t r = (rb^2 + (pi*rb*afa/180)^2)^0.5 theta = afa-atan((pi*rb*afa/180)/ rb) z = 0 3.将文件保存为*.igs 的文件,输出选项中选择基准曲线和点,文件名及所在路径为英文。 4.在 soldworks 里面打开即可。 在 UG 里面画渐开线齿轮的方法:
[degrees]a=20 压力角 c=0.25 [mm]d=z*m [mm]da=d+h*m*2 [mm]db=d*cos(a) [mm]df=d-2*(h+c)*m h=1 [mm]m=12 模数 [degrees]s=90*t [degrees]t=0 [mm]xt=(db/2)*cos(s)+(db/2)*rad(s)*sin(s) [mm]yt=(db/2)*sin(s)-(db/2)*rad(s)*cos(s) z=21 齿数 [mm]zt=0

渐开线 渐开线

solidworks圆柱直齿轮制作教程

solidworks圆柱直齿轮制作教程

Solidworks圆柱直齿轮设计教程图1 圆柱直齿轮圆柱直齿轮的三维零件设计可以分为如下几步:1)计算相应的参数;2)拉伸凸台,生成圆柱直齿轮的毛坯;3)绘制齿轮渐开线,拉伸生成单个直齿,阵列直齿特征,完成所有齿的创建;4)旋转切除,创建凹槽并完成圆角;5)拉伸切除,完成凹槽打孔;6)拉伸切除,完成轴孔与键槽。

下面对各个步骤进行详细的介绍:1)计算相应的参数Slidworks可以在草图->样条曲线->方程式驱动的曲线(如图2所示),输入参数方程来绘制3D曲线,因此也可以通过这个功能,用渐开线的参数方程来画标准齿轮,以模数m=2,齿数z=30,压力角a=20°的直齿轮为例,来说明渐开线齿轮的绘制方法。

图2 方程式驱动菜单确定画齿轮需要的四个圆的尺寸:分度圆直径d=mz=60基圆直径db=dcos20°=56.38齿根圆直径df=d-2(ha+c)=55齿顶圆直径da=d+2ha=642)绘制齿根圆柱在上视基准面中绘制草图1,绘制齿根圆,完成后,进入特征,在快捷菜单栏,选择拉伸凸台/基体,设定深度为20,生成如图3所示。

(a)(b)图3 创建齿根圆柱3)创建直齿a)选择上视基准面,绘制齿顶圆、分度圆、齿根圆;b)绘制渐开线,选择样条曲线->方程式驱动的曲线,选择参数性,输入渐开线参数方程:Xt=m*z*cosa/2*(t*sin(t)+cos(t))Yt=m*z*cosa/2*( sin(t)-t*cos(t))其中m为模数,z为齿数,a为压力角(计算时转换为弧度)c)绘制单个齿形的对侧渐开线:在分度圆上绘制单个齿形的中心线,使用镜像实体,获得对侧渐开线。

d)使用剪裁实体删除多余的线段;e)绘制齿根圆角:齿根圆角半径=0.38*m(《机械设计基础》下册,表27-3)。

使用相切约束绘制一侧圆角,使用镜像实体绘制对侧圆角;f)裁剪多余线段,最终得到单个齿形草图;g)选择单个齿形草图,使用拉伸凸台/基体,得到单一直齿;h)选择凸台拉伸特征,使用圆周阵列,得到所有直齿。

基于solid works的渐开线直齿圆柱齿轮的参数化设计

基于solid works的渐开线直齿圆柱齿轮的参数化设计

基于solid works的渐开线直齿圆柱齿轮的
参数化设计
渐开线直齿圆柱齿轮的参数化设计,是基于SolidWorks软件进行的设计。

设计过程如下:
1、建立零件文件:打开SolidWorks软件,新建一个零件文件,选择“毫米”作为单位,然后绘制一个圆柱体作为齿轮的轴,设置轴的直径为20毫米,长度为30毫米。

2、绘制齿轮:选择圆柱体表面,然后使用“齿轮”命令绘制齿轮,根据实际需求调整齿轮直径、齿轮宽度、齿数等参数。

3、减去齿顶:使用“切割”命令,将齿顶切割掉,以便后续加工。

4、添加齿根:使用“旋转体”命令,将一个齿根的剖面旋转30度,然后复制并沿圆周方向等间距地排列,形成整个齿根。

5、添加齿廓:使用“曲线”命令,根据渐开线的公式绘制齿廓,然后将其旋转一定角度,以形成整个齿轮的齿廓。

6、检查齿轮参数:在完成齿轮的设计后,打开“设计表”面板,修改各个参数,进行齿轮参数的调整和优化,以满足实际需求。

7、导出零件文件:完成齿轮的设计后,将其导出为STEP或IGES 文件,以进行后续的生产和加工。

总之,基于SolidWorks软件的渐开线直齿圆柱齿轮的参数化设计,需要细致认真地进行各个步骤,以保证齿轮的性能和质量符合实际需求。

SolidWorks渐开线齿轮的绘制方法

SolidWorks渐开线齿轮的绘制方法

SolidWorks渐开线齿轮的绘制方法渐开线齿轮是一种特殊的齿轮,齿面的曲线是一条渐开线。

渐开线的特点是,在一个固定点上,切点和固定点之间的连线总是固定的且不口袋,并且在固定点处切点进入到内部,不与黄金轨迹圆有重叠。

首先,我们需要在SolidWorks中创建一个新的零件文件。

单击“文件”选项卡,选择“新建”命令,并选择“零件”。

接下来,我们需要创建外部轮廓。

单击“草图”选项卡,选择“草图”命令,并选择一个适当的平面来进行草图。

在草图中,应该首先绘制基准圆。

假设我们需要绘制一个齿轮,具有半径为R的基准圆。

使用“圆”工具在草图中绘制一个基准圆。

接下来,我们需要绘制渐开线曲线。

使用“曲线”工具在草图中绘制渐开线。

渐开线可以通过直接输入参数方程或使用渐开线生成工具进行绘制。

之后,我们需要绘制齿轮的齿槽。

使用“多边形”工具在草图中绘制一个六边形,作为齿槽的边界。

然后,使用“拉伸”命令将六边形拉伸到基准圆上,形成一个齿槽。

再次使用“拉伸”命令,将渐开线曲线和齿槽拉伸到适当的高度,形成齿轮的外形。

最后,使用“镜像”命令在水平方向上复制齿槽,以形成完整的齿轮。

上述方法是绘制渐开线齿轮的一种常见方法,但在实际使用中,可以根据具体的需求和设计要求,选择合适的方法。

例如,可以使用宏进行批量生成渐开线齿轮,或者使用SolidWorks自带的齿轮生成工具进行绘制。

总结起来,渐开线齿轮的绘制方法包括创建基准圆、绘制渐开线曲线、绘制齿槽、拉伸形成齿轮外形以及使用镜像命令复制齿槽。

根据实际需求和设计要求,可以选择不同的绘制方法。

只要掌握了这些基本步骤,就可以在SolidWorks中绘制出高质量的渐开线齿轮。

SolidWorks画渐开线齿轮的方法

SolidWorks画渐开线齿轮的方法

SolidWorks画渐开线齿轮的方法描点法是构建齿轮参数化模型通用的方法。

它可以推广至各种不同齿廓曲线齿轮的建模。

本文研究了用SolidWorks画渐开线齿轮的相关方法。

SolidWorks是面向产品级的机械设计工具,除了具有强大的零件建模、装配、生成工程图等功能外,还可对产品进行动画制作、辅助制造、有限元分析和数据管理等,因此广泛应用于汽车制造、工程机械、航空航天及国防工业等各个领域。

齿轮传动是现代机械中最常见的一种传动形式。

渐开线齿廓的齿轮具有较好的传动性能,而且便于制造、安装和测量,所以渐开线齿廓曲线是应用最多的齿廓曲线。

在参数化设计过程中为了保证齿轮建模的准确性,经常需要对渐开线齿廓曲线进行精确绘制。

将SolidWorks应用于齿轮三维模型的建立是非常方便同时又很精确的方法。

本文详细介绍了用描点法、参数法和利用插件法等三种在SolidWorks中进行齿轮建模的方法和技巧,具有很强的实用性。

1描点法齿轮建模描点法是齿轮建模最基本的方法。

利用Solidworks进行齿轮零件的建模时,最棘手的一步是绘制精确的齿廓曲线草图。

Solidworks不像Pro/E那样能够通过程序控制直接生成渐开线。

要绘制比较精确的渐开线齿廓曲线,首先需要建立合适的参数方程,计算曲线上若干点的坐标值,将这些点绘制出来。

再用"插入曲线"的命令连接这些点,从而绘制出一条渐开线齿廓曲线。

有了齿廓曲线草图,就可以通过拉伸、放样或扫描等命令来建立齿轮的三维模型了。

1.1渐开线齿廓曲线的数学模型建立如图1所示的直角坐标系。

设渐开线上任一点的坐标为(z,y,x)。

渐开线的参数方程可表示为;1.2描点绘制齿廓曲线将基圆半径公式代入(1)式,并将φ值离散化。

例如将φ在取值范围内均分为20等份,利用Matlab软件将φ初值设为0,终值设为φmax。

通过Matl ab计算可得到渐开线上21个型值点的坐标值,将其存为文本文件的格式。

基于SolidWorks的渐开线圆柱齿轮快捷建模方法

基于SolidWorks的渐开线圆柱齿轮快捷建模方法

基于SolidWorks的渐开线圆柱齿轮快捷建模方法卜秋祥【摘要】在SolidWorks软件环境中渐开线圆柱齿轮的三维实体建模是一个难题,文中介绍了一种快捷的三维实体建模方法,首先使用CAXA软件的齿轮绘制工具生成渐开线圆柱齿轮的二维齿形图,再将二维齿形图输入到SolidWorks软件中完成齿轮的三维实体建模,这种方法极大地提高了渐开线圆柱齿轮三维实体建模的准确度和工作效率.【期刊名称】《机械工程师》【年(卷),期】2010(000)010【总页数】2页(P29-30)【关键词】渐开线圆柱齿轮;SolidWorks;CAXA;三维实体建模【作者】卜秋祥【作者单位】青岛科技大学,机电工程学院,山东,青岛,266061【正文语种】中文【中图分类】TH132.4131 引言随着机械CAD/CAM/CAE 技术的飞速发展,无论是齿轮的三维建模、虚拟装配还是齿轮机构的运动仿真,都要求精确地构建渐开线齿轮的三维模型。

而一个渐开线圆柱齿轮的齿廓,是由同一个基圆形成的两条对称渐开线组成的,渐开线是基圆上的一条切线绕着基圆做纯滚动时该切线上的一固定点形成的轨迹[1],因此渐开线的绘制成为齿轮建模的一个难点[2]。

SolidWorks 软件具有强大的动态仿真功能和全面的数据转换功能,但没有自带齿轮设计模块,而且它的草图绘制功能有限,难以实现直接绘制渐开线齿轮齿廓并生成精确的三维齿轮模型。

目前比较通用的方式是利用VB或C++编程法进行二次开发[2]或者寻求第三方付费插件。

CAXA 软件中带有【齿轮生成】工具,可以非常方便地绘制渐开线齿轮的二维齿形图。

本文结合使用CAXA 绘制渐开线齿轮的二维齿形图功能和SolidWorks 三维建模功能,分别以直齿轮和斜齿轮为例,介绍了实现渐开线圆柱齿轮快捷准确的三维实体建模方法。

2 渐开线圆柱直齿轮的三维实体建模(1)绘制渐开线圆柱直齿轮的齿形图运行CAXA 软件,选择绘图工具中的【齿轮生成】命令,进入【渐开线齿轮齿形参数】对话框(见图1),输入渐开线圆柱直齿轮的齿数、模数、压力角、变位系数、齿顶高系数、齿顶隙系数,根据需要设定齿轮精度为7 级,确定后软件自动生成直齿轮的二维齿形图(见图2),最后选择【保存】命令-文件名:直齿轮齿形图.dwg,文件类型:AutoCAD 2000 Drawing(*.dwg)。
