高压交流断路器IEEE与IEC标准对比
高压交流断路器IEEE 与IEC 标准对比相应的标准IEC 62271-1 高压开关设备和控制设备 - 第1部分：一般规范IEC 62271-100 高压开关设备和控制设备 - 第100部分：交流断路器IEC 62271-101 高压开关设备和控制设备 - 第101部分：合成试验IEEE C37.100.1 额定电压1000V以上的高压电力开关的共用要求IEEE C37.09 (1999) 基于对称电流的额定交流高压断路器用标准试验程序IEEE C37.09a (2005) 修订1：容性电流开合IEEE C37.09b (2010) 修订2：为与IEC62271-100协调进行的瞬态恢复电压描述的改变 IEEE C37.04(1999) 交流高压断路器参数结构IEEE C37.04a(2003) 修订1：容性电流开合IEEE C37.04b (2008) 修订2：为与IEC62271-100协调进行的瞬态恢复电压描述的改变 IEEE C37.06(2009) 基于对称电流的交流高压断路器——额定电压1000V以上的设备优选值和相应性能要求IEEE C37.011(2011) 交流高压断路器瞬态恢复电压的使用导则IEEE C37.081 (1981) 基于对称电流的交流高压断路器的合成故障试验的导则IEEE C37.081a (1997) 8.3.2：出线端故障的恢复电压；非对称短路电流IEEE C37.083 交流高压断路器的合成容性电流开合试验的导则适用范围相同：• 50Hz和60Hz；•额定电压1000V以上；•户内或户外；•三相系统中的三极断路器和单相系统中的单极断路器；•不适用于发电机断路器。
正常使用条件户内开关设备和控制设备IEC 62271-1：a) 周围空气温度不超过40 ℃，且在24 h 内测得的平均值不超过35 ℃。
最低周围空气温度的优选值为-5 ℃ ，-15℃和-25 ℃。
e)湿度条件如下:一一在24 h 内测得的相对湿度的平均值不超过95% ;一一在24 h 内测得的水蒸气压力的平均值不超过2.2 kPa;一一月相对湿度平均值不超过90%;一一月水蒸气压力平均值不超过1. 8 kPa 。
ieee 219标准 -回复
ieee 219标准-回复什么是IEEE 219标准？IEEE 219标准是由IEEE（Institute of Electrical and Electronics Engineers，美国电气和电子工程师协会）制定的一项标准，全称为IEEE Standard for High Voltage Testing Techniques（高压测试技术标准）。
该标准于1992年首次发布，旨在提供对高压电力设备进行测试的准则和方法。
为什么需要IEEE 219标准？高压电力设备是电力系统中不可或缺的组成部分，如变压器、断路器、电缆等，它们的可靠性和性能对电力系统的正常运行至关重要。
然而，由于长期运行和环境因素的影响，这些设备可能会出现故障或损坏。
为了确保其正常工作，并且及时检测和修复可能存在的问题，对这些高压设备进行定期的测试是必要的。
IEEE 219标准的制定目的就是为了规范和指导这些高压设备的测试过程，保证测试结果的准确性和可靠性。
IEEE 219标准的内容有哪些？IEEE 219标准主要包含了对高压电力设备进行测试时需要考虑的几个重要方面，具体内容如下：1. 测试对象的选择：标准介绍了适用于各类高压电力设备的测试方法，根据不同设备的特点和需求，进行合理选择。
2. 测试准备工作：包括清理设备表面、检查设备外观和连接部分等，确保设备本身没有污垢或损坏，并且和测试设备连接正确。
3. 测试电源：标准规定了使用直流或交流电源进行测试的要求，并就电源的稳定性、频率、电流等参数提出了具体要求。
4. 测量和记录：详细描述了测试中需要测量的参数，如电压、电流、电阻、绝缘电阻等，并对测量仪器和记录方法进行了指导。
5. 试验条件：标准规定了试验环境的条件，如气温、湿度、海拔高度等，以及在特殊情况下的试验条件要求，如低温试验、高温试验等。
6. 试验程序和步骤：标准提供了一套完整的试验程序和步骤，包括测试前的准备工作、测试执行过程中的注意事项以及测试后的处理等。
高电压相关GB IEC IEEE标准
一、高电压试验技术GB/T16927 高电压试验技术[1] GB/T 16927.1-1997，高电压试验技术第一部分: 一般试验要求High voltage test techniques--Part 1: General test requirements[2] GB/T 16927.2-1997，高电压试验技术第二部分:测量系统High voltage test techniques--Part 2: Measuring systemsGB/T 17627 低压电气设备的高电压试验技术[1] GB/T 17627.1-1998，低压电气设备的高电压试验技术第一部分:定义和试验要求High-voltage test techniques for low-voltage equipment Part 1: Definitions,test and procedure requirements[2] GB/T 17627.2-1998，低压电气设备的高电压试验技术第二部分:测量系统和试验设备High-voltage test techniques for low-voltage equipment Part 2: Measuring system and test equipmentDL/T 848 高压试验装置通用技术条件[1] DL/T 848.1-2004，高压试验装置通用技术条件第1部分:直流高压发生器General technical specification of high voltage test devices Part 1: High voltage DC generator [2] DL/T 848.2-2004，高压试验装置通用技术条件第2部分:工频高压试验装置General technical specification of high voltage test devices Part 2: Power frequency high voltage test device[3] DL/T 848.3-2004，高压试验装置通用技术条件第3部分:无局放试验变压器General technical specification of high voltage test devices Part 3: Non partial discharge testing transformer[4] DL/T 848.4-2004，高压试验装置通用技术条件第4部分:三倍频试验变压器装置General technical specification of high voltage test devices Part 4: Triple-frequency test transformer[5] DL/T 848.5-2004，高压试验装置通用技术条件第5部分:冲击电压发生器General technical specification of high voltage test devices Part 5 : impulse voltage generatorDL/T846 高电压测试仪器通用技术条件[1] DL/T 846.1-2004，高电压测试设备通用技术条件第1部分：高电压分压器测量系统General technical specifications for high voltage test equipments Part 1 : high voltage divider measuring system[2] DL/T 846.2-2004，高电压测试设备通用技术条件第2部分:冲击电压测量系统General technical specifications for high voltage test equipments Part 2: Impulse voltage measuring system[3] DL/T 846.3-2004，高电压测试设备通用技术条件第3部分:高压开关综合测试仪General technical specifications for high voltage test equipments Part 3: High voltage switch integrate detector[4] DL/T 846.4-2004，高电压测试设备通用技术条件第4部分:局部放电测量仪General technical specifications for high voltage test equipments Part 4: Partial discharge detector[5] DL/T 846.5-2004，高电压测试设备通用技术条件第5部分:六氟化硫微量水分仪General technical specifications for high voltage test equipments Part 5: Analyzer for trace moisture in SF6 gas[6] DL/T 846.6-2004，高电压测试设备通用技术条件第6部分:六氟化硫气体检漏仪General technical specifications for high voltage test equipments Part 6: SF6 gas leak detector [7] DL/T 846.7-2004，高电压测试设备通用技术条件第7部分:绝缘油介电强度测试仪General technical specifications for high voltage test equipments Part 7: Dielectric strength detector of insulating oils[8] DL/T 846.8-2004，高电压测试设备通用技术条件第8部分:有载分接开关测试仪General technical specifications for high voltage test equipments Part 8: Detector of on-load tap-changers[9] DL/T 846.9-2004，高电压测试设备通用技术条件第9部分:真空开关真空度测试仪General technical specifications for high voltage test equipments Part 9: Vacuum interrupter detectorIEC标准[1] IEC 60060-1-2010 高压试验技术.第1部分:一般定义和试验要求High-voltage test techniques - Part 1: General definitions and test requirements[2] IEC 60060-2-2010 高压试验技术.第2部分:测量系统High-voltage test techniques. Part 2: Measuring systems[3] IEC 60060-3-2006 高压试验技术.第3部分:现场试验的定义和要求High voltage test techniques - Part 3: Definitions and requirements for on-site testing[4] IEC 60060-4-1988 高压试验技术.第4部分:测量装置应用导则High-voltage test techniques. Part 4 : Application guide for measuring devices[5] IEC 60270-2000 高电压试验技术：局部放电测量High-V oltage Test Techniques –Partial Discharge Measurements-Third EditionIEEE标准[1] 4-1995 IEEE Standard Techniques for High-Voltage Testing (Revision of IEEE Std 4-1 978)[2] 4a-2001 Amendment to IEEE Standard Techniques for High-V oltage Testing[3] 48-2009 IEEE Standard for Test Procedures and Requirements for Alternating-Current Cable Terminations Used on Shielded Cables Having Laminated Insulation Rated 2.5 kV through 765 kV or Extruded Insulation Rated 2.5 kV through 500 kV[4] 95-2002 IEEE Recommended Practice for Insulation Testing of AC Electric Machinery (2300 V and Above) With High Direct V oltage[5] 400.1-2007 IEEE Guide for Field Testing of Laminated Dielectric, Shielded Power Cable Systems Rated 5 kV and Above With High Direct Current Voltage[6] 400-2001 IEEE Guide for Field Testing and Evaluation of the Insulation of Shielded Power Cable Systems[7] 433-2009 IEEE Recommended Practice for Insulation Testing of AC Electric Machinery with High V oltage at Very Low Frequency[8] C37.09-2005 IEEE Standard Test Procedure for AC High-V oltage Circuit Breakers Rated ona Symmetrical Current Basis[9] C37.081-1981 IEEE Guide for Synthetic Fault Testing of AC High-V oltage Circuit BreakersRated on a Symmetrical Current Basis[10] C37.083-1999 IEEE Guide for Synthetic Capacitive Current Switching Tests of AC High-V oltage Circuit Breakers[11] C37.34-1994 IEEE Standard Test Code for High-V oltage Air Switches[12] C37.41-2008 IEEE Standard Design Tests for High-V oltage (>1000 V) Fuses, Fuse and Disconnecting Cutouts, Distribution Enclosed Single-Pole Air Switches, Fuse Disconnecting Switches, and Fuse Links and Accessories Used with These Devices[13] C37.53.1-1989 American National Standard High-Voltage Current-Limiting Motor-Starter Fuses - Conference Test Procedures[14] C37.301-2009 IEEE Standard for High-V oltage Switchgear (Above 1000 V) Test Techniques - Partial Discharge Measurements[15] C37.016 :2006 IEEE Standard for AC High-V oltage Circuit Switchers rated 15.5 kV through 245 kV二、冲击电压发生器和冲击电压试验[1] DL/T 846.2-2004，高电压测试设备通用技术条件第2部分:冲击电压测量系统General technical specifications for high voltage test equipments Part 2: Impulse voltage measuring system[2] DL/T 992-2006，冲击电压测量实施细则Detailed implementation guide for impulse voltage measurement[3] JB/T 7083-1993，低压电器冲击电压试验仪未注英文名称[4] JB/T 7080-1993，绕组匝间冲击电压试验仪未注英文名称[5] DL/T848.5-2004，高压试验装置通用技术条件第5部分:冲击电压发生器General technical specification of high voltage test devices Part 5 : impulse voltage generator [6] GB/T 16896.1-2005，高电压冲击测量仪器和软件第1部分：对仪器的要求Instruments and software used for measurements in high-voltage impulse tests-Part 1: Requirements for instruments[7] GB/T 21222-2007，绝缘液体雷电冲击击穿电压测定方法Methods for the determination of the lightning impulse breakdown voltage of insulating liquids [8] GB/T 18134.1-2000，极快速冲击高电压试验技术第1部分：气体绝缘变电站中陡波前过电压用测量系统High-voltage testing techniques with very fast impulses --Part 1:Measuring systems for very fast from overvoltages generated in gas-insulated substations[9] DL/T557- 2005，高压线路绝缘子空气中冲击击穿试验―定义、试验方法和判据Insulators of ceramic or glass material overhead lines with a nominal voltage greater than 1000V -- impulse puncture tests in air[10] GB/T 1094.4-2005，电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则Power transformers—Part 4:Guide to the lightning impulse and switching impulse testing—Power transformers and reactors[11] GB/T 17626.5-2008，电磁兼容试验和测量技术浪涌(冲击)抗扰度试验Electromagnetic compatibility - Testing and measurement techniques - Surge immunity test [12] GB/T 14598.18-2007，电气继电器第22-5部分：量度继电器和保护装置的电气骚扰试验-浪涌抗扰度试验Electrical relays—Part 22-5:Electrical disturbance test for measuring relays and protection equipment—Surge immunity test[13] JB/T 7616-1994，高压线路绝缘子陡波冲击耐受试验未注英文名称[14] DL/T 557-2005，高压线路绝缘子空气中冲击击穿试验―定义、试验方法和判据Insulators of ceramic or glass material overhead lines with a nominal voltage greater than 1000V -- impulse puncture tests in airIEC标准[1] IEC 60897-1987 绝缘液体的雷电冲击击穿电压的测定方法Methods for the determination of the lightning impulse breakdown voltage of insulating liquids [2] IEC 61083-1-2001 高压冲击试验中测量用仪器及软件第1部分：仪器的要求Instruments and software used for measurement in high-voltage impulse tests - Part 1: Requirements for instruments[3] IEC 61083-2-1996 高压冲击试验中测量用数字记录仪第2部分:测定冲击波形参数用软件的评估Digital recorders for measurements in high-voltage tests - Part 2: Evaluation of software used for the determination of the parameters of impulse waveformsIEEE标准[1] 82-2002 IEEE Standard Test Procedure for Impulse V oltage Tests on Insulated Conductors[2] C37.013a-2007 IEEE Standard for AC High V oltage Generator Circuit Breakers Rated on a Symmetrical Current Basis - Amendment 1: Supplement for Use With Generators Rated 10-100 MV A[3] C37.101 :2006 IEEE Guide for Generator Ground Protection[4] C37.102 :2006 IEEE Guide for AC Generator Protection[5] C57.98-1993 IEEE Guide for Transformer Impulse Tests[6] 1122-1998 IEEE Standard for Digital Recorders for Measurements in High- Voltage Impulse Tests[7] C57.138-1998 IEEE Recommended Practice for Routine Impulse Test for Distribution Transformers三、工频试验变压器和工频电压试验[1] JB/T 9641—1999，试验变压器Testing transformers[2] JB/T 501-2006 电力变压器试验导则Test guide for power transformers[3] DL/T 848.2-2004，高压试验装置通用技术条件第2部分:工频高压试验装置General technical specification of high voltage test devices Part 2: Power frequency high voltagetest device[4] DL/T 848.3-2004，高压试验装置通用技术条件第3部分:无局放试验变压器General technical specification of high voltage test devices Part 3: Non partial discharge testing transformer[5] GB/T 1408.1-2006，绝缘材料电气强度试验方法第1部分：工频下试验Electrical strength of insulating materials - Test methods - Part 1: Tests at power frequencies [6] GB2536—1990 ，变压器油Transformer oils[7] GB/T 17626.28-2006，电磁兼容试验和测量技术工频频率变化抗扰度试验Electromagnetic compatibility(EMC) - Testing and measurement techniques - Variation of power frequency immunity test[8] GB/T 3333-1999，电缆纸工频击穿电压试验方法Cable paper--Determination of electrical strength at power frequence[9] GB/T 14517-1993，绝缘胶粘带工频耐电压试验方法Test method for dielectric strength of insulating adhesive tape at power frequency[10] DL/T 812-2002，标称电压高于1000V架空线路绝缘子串工频电弧试验方法Insulators string for overhead lines with a normal voltage above 1000V-AC power arc test method [11] GB/T 7252-2001，变压器油中溶解气体分析和判断导则Guide to the analysis and the diagnosis of gases dissolved in transformer oil[12] DL/T 536-1993，耦合电容器及电容分压器订货技术条件未注英文名称[13] JB/T 8169-1999，耦合电容器及电容分压器Coupling capacitors and capacitor dividersGB1094 电力变压器[1] GB 1094.1—1996 ，电力变压器第1部分：总则Power transformers--Part 1: General[2] GB 1094.2—1996 ，电力变压器第2部分：温升Power transformers--Part 2: Temperature rise[3] GB 1094.3—2003，电力变压器第3部分: 绝缘水平、绝缘试验和外绝缘空气间隙（eqv IEC 60076-3:2000）Power transformers--Part 3 : Insulation levels,dielectric tests and external clearances in air[4] GB/T 1094.4-2005，电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则Power transformers—Part 4:Guide to the lightning impulse and switching impulse testing—Power transformers and reactors[5] GB 1094.5—2008 ，电力变压器第5部分：承受短路的能力Power transformers--Part 5: Ability to withstand short circuit[6] GB/T 1094.7-2008，电力变压器第7部分：油浸式电力变压器负载导则Power transformers—Part7:Loading guide for oil-immersed power transformers[7] GB/T 1094.10-2003，电力变压器第10部分：声级测定Power transformers—Part10:Determination of sound levels[8] GB 1094.11—2007，电力变压器第11部分：干式变压器Power transformers--Part 11 : Dry-type transformersIEC标准[1] IEC 60076-10-1-2005 电力变压器.第10-1部分:声级的测定.应用指南Power transformers Part 10-1: Determination of sound levels Application guide-Edition 1[2] IEC 60076-10-2005 电力变压器.第10部分:声级的测定Power Transformers Part 10: Determination of Sound Levels[3] IEC 60076-11-2004 电力变压器.第11部分:干式变压器Power transformers Part 11: Dry-type transformers-First Edition[4] IEC 60076-12-2008 电力变压器.第12部分:干型电力变压器用负荷指南Power transformers - Part 12: Loading guide for dry-type power transformers[5] IEC 60076-13-2006 电力变压器.第13部分:自我保护式充液变压器[6] IEC 60076-15 Ed.1.0 (2008) Power transformers - Part 15: Gas-filled power transformers[7] IEC 60076-15-2008 电力变压器.第15部分:充气电力变压器Power transformers –Part 15: Gas-filled power transformers[8] IEC 60076-2-1993 电力变压器第2部分:温升Power Transformers; Part 2: Temperature Rise-Second Edition[9] IEC 60076-3-2000 电力变压器第3部分:绝缘水平、电介质试验和空气中的外间隙Power Transformers Part 3: Insulation Levels. Dielectric Tests and External Clearances in Air-Edition 2[10] IEC 60076-4-2002 电力变压器.第4部分:闪电脉冲和开关脉冲试验指南.电力变压器和电抗器Power transformers - Part 4: Guide to lightning impulse and switching impulse testing; Power transformers and reactors[11] IEC 60076-5-2006 电力变压器第5部分:承受短路的能力Power Transformers Part 5: Ability to Withstand Short Circuit-Edition 3.0[12] IEC 60076-6-2007 电力变压器.第6部分:电抗器Power transformers –Part 6: Reactors-Edition 1.0[13] IEC 60076-7-2005 电力变压器.第7部分:油浸电力变压器负载指南Power transformers Part 7: Loading guide for oil-immersed power transformers-First Edition [14] IEC 60076-8-1997 电力变压器第8部分:应用指南Power Transformers - Application Guide-First Edition[15] IEC/TS 60076-14-2004 电力变压器.第14部分:使用高温绝缘材料的液浸式电力变压器的设计和应用Power transformers –Part 14: Design and application of liquid-immersed power transformers using high-temperature insulation materials-Edition 2.0[16] IEC 62032-2005，移相变压器的应用、规范和试验指南Guide for the application. specification. and testing of phase-shifting transformersIEEE标准[1] 62.2-2004 IEEE Guide for Diagnostic Field Testing of Electric Power Apparatus - Electrical Machinery[2] 62-1995 IEEE Guide for Diagnostic Field Testing of Electric Power Apparatus - Part 1: Oil Filled Power Transformers, Regulators, and Reactors[3] C57.135-2005 IEEE Guide for the Application, Specification, and Testing of Phase-ShiftingTransformers[4] 644-1994 IEEE Standard Procedures for Measurement of Power Frequency Electric and Magnetic Fields From AC Power Lines四、工频谐振试验设备和试验技术[1] DL/T 849.6-2004，电力设备专用测试仪器通用技术条件第6部分:高压谐振试验装置General technical specification of test instruments used for power equipments Part 6: High voltage resonant test system五、冲击电流发生器和冲击电流试验技术[1] GB 4208-2008，外壳防护等级Degrees of protection provided by enclosure[2] GB 18802.1-2002，低压配电系统的电涌保护器（SPD）第1部分：性能要求和试验方法Surge protective devices connected to low-voltage power distribution systems--Part 1:Performance requirements and testing methods[3] GB 11032-2000 交流无间隙金属氧化物避雷器Metal oxide surge arresters without gaps for a. c. systems[4] GB/T 18802.311-2007 低压电涌保护器件第311部分：气体放电管（GDT）规范（等同IEC 61643-311-2001）Components for low-voltage surge protective—Part 311:Specification for gas discharge tubes(GDT)[5] GB/T 17626.5-2008，电磁兼容试验和测量技术浪涌(冲击)抗扰度试验Electromagnetic compatibility - Testing and measurement techniques - Surge immunity testIEC标准[1] IEC TR 61000-1-5 :2004 Electromagnetic compatibility (EMC) Part 1-5: General High power electromagnetic (HPEM) effects on civil systems-First Edition[2] IEC 60099-4 AMD 2 :2009 AMENDMENT 2 Surge arresters –Part 4: Metal-oxide surge arresters without gaps for a.c. systems-Edition 2.0[3] IEC 61643-311 :2001 Components for Low-V oltage Surge Protective Devices - Part 311: Specification for Gas Discharge Tubes (GDT)-First Edition[4] IEC 61643-1 :2005 Low-voltage surge protective devices –Part 1: Surge protective devices connected to low-voltage power distribution systems –Requirements and tests-Edition 2.0 [5] IEC 61643-12 :2008 Low-voltage surge protective devices –Part 12: Surge protective devices connected to low-voltage power distribution systems –Selection and application principles-Edition 2.0IEEE标准[1] C62.11a-2008 IEEE Standard for Metal-Oxide Surge Arresters for Ac Power Circuits (>1 kV). Amendment 1: Short-Circuit Tests for Station, Intermediate, and Distribution Arresters [2] C62.11-2005 IEEE Standard for Metal-Oxide Surge Arresters for AC Power Circuits (>1 kV)[3] C62.22-2009 IEEE Guide for the Application of Metal-Oxide Surge Arresters for Alternating-Current Systems[4] 1299/C62.22.1-1996 IEEE Guide for the Connection of Surge Arresters to Protect Insulated, Shielded Electric Power Cable Systems[5] C62.34-1996 IEEE Standard for Performance of Low-V oltage Surge-Protective Devices (Secondary Arresters)[6] C62.41.1-2002 IEEE Guide on the Surge Environment in Low-Voltage (1000 V and less) AC Power Circuits[7] C62.41.2-2002 IEEE Recommended Practice on Characterization of Surges in Low-Voltage (1000 V and Less) AC Power Circuits[8] C62.41-1991 IEEE Recommended Practice on Surge V oltages in Low-Voltage AC Power Circuits[9] C62.42-2005 IEEE Guide for the Application of Component Surge-Protective Devices for Use in Low-Voltage [Equal to Or Less Than 1000 V (AC) Or 1200 V (DC)] Circuits[10] C62.62-2010 IEEE Standard Test Specifications for Surge-Protective Devices (SPDs) for Use on the Load Side of the Service Equipment in Low V oltage (1000 V and less) AC Power Circuits[11] C62.62-2000 IEEE Standard Test Specifications for Surge-Protective Devices for Low-V oltage AC Power Circuits六、其他GB 311.1-1997，高压输变电设备的绝缘配合Insulation co-ordination for high voltage transmission and distribution equipmentGB/T11920-2008，电站电气部分集中控制设备及系统通用技术条件General specification of central control equipment and system for electrical parts in power stations and substationsGB/T 7354-2003，局部放电测量Partial discharge measurementsJB/T 8749.1-2007，调压器第一部分：通用要求和试验V oltage regulators--Part 1: General requirements and testsJB/T 7070.1-2002 ,调压器试验导则第1部分：接触调压器和接触自动调压器试验导则Test guide for regulator Part 1: Test guide for variable regulators and automatic variable regulators GB/T 191-2008，包装储运图示标志Packaging - Pictorial marking for handling of goods。
电力行业标准“高压无功补偿装置”系列标准介绍
电力行业标准“高压静止无功补偿装置（SVC）”系列标准介绍潘艳（中国电力科学研究院，北京市 100085）摘要：已报批的电力行业标准“高压静止无功补偿装置（SVC）”系列标准由系统设计、晶闸管阀的试验、控制系统、现场试验和密闭式水冷却装置五个部分组成，文章介绍了该系列标准制定的背景、适用范围和主要内容，可供执行时参考。
关键词：静止无功补偿装置标准电力高压中图分类号：1 制定背景高压静止无功补偿装置（SVC）是一种由高电压、大容量晶闸管阀作为控制元件的动态无功补偿装置，是电力电子技术在电力系统的主要应用领域之一。
SVC装置在电力系统中主要起调相、调压、提高输电容量、改善静态和动态稳定性、抑制振荡等；在工业企业中可以改善电压质量（谐波、电压波动和闪变、三相不平衡），提高产品质量和数量，在节能增效上有明显作用。
国内电力系统和工业企业中研究和应用SVC已有二十几年历史，也有不少产品，主要有TCR（晶闸管控制电抗器）和TSC（晶闸管投切电容器）两种型式，大都集中在工业和配电领域，容量一般为10~55Mvar；其中TCR型装置约有100多套，国产设备占四分之三以上。
上世纪八、九十年代在我国输电系统五个500kV变电站安装了6套SVC装置，容量为105~170Mvar，均为进口设备。
2002年，原国家电力公司下达了重点科技项目《100Mvar SVC 国产化工程应用研究》，在辽宁鞍山红一变进行SVC示范工程的实施，为电力系统中SVC国产化和产业化打下基础。
在中国电力科学研究院、辽宁省电力公司和鞍山市电力公司通力合作下，该示范工程于2004年成功投运。
近些年来，SVC装置（其中以TCR为主）以其补偿效果好、技术成熟、造价相对低廉、性价比高和运行维护方便等优点，在世界范围内始终占据着动态无功补偿装置的主导地位，且还在迅速而稳定地增长。
SVC装置在国内近几年也有广阔的发展空间，随着“全国联网”和“西电东送”工程的逐步实施，电网对安全性和电能质量更高要求，使得原先可上可不上的SVC项目逐步转变为电网的必备装置。

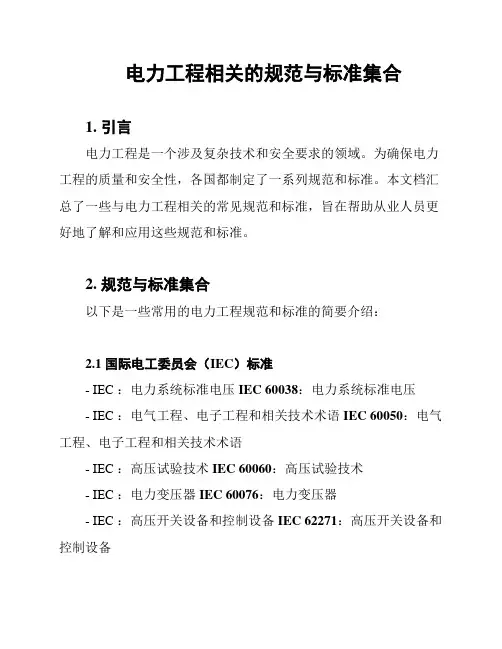

电力工程相关的规范与标准集合
电力工程相关的规范与标准集合1. 引言电力工程是一个涉及复杂技术和安全要求的领域。
为确保电力工程的质量和安全性，各国都制定了一系列规范和标准。
本文档汇总了一些与电力工程相关的常见规范和标准，旨在帮助从业人员更好地了解和应用这些规范和标准。
2. 规范与标准集合以下是一些常用的电力工程规范和标准的简要介绍：2.1 国际电工委员会（IEC）标准- IEC ：电力系统标准电压IEC 60038：电力系统标准电压- IEC ：电气工程、电子工程和相关技术术语IEC 60050：电气工程、电子工程和相关技术术语- IEC ：高压试验技术IEC 60060：高压试验技术- IEC ：电力变压器IEC 60076：电力变压器- IEC ：高压开关设备和控制设备IEC 62271：高压开关设备和控制设备2.2 国家电力工程标准- GB ：建筑电气设计规范GB 50052：建筑电气设计规范- GB ：电气装置设施工程施工质量验收规范GB 50150：电气装置设施工程施工质量验收规范- GB ：电力工程施工质量管理规范GB 50152：电力工程施工质量管理规范- GB ：电力工程施工与质量验收规范GB 50057：电力工程施工与质量验收规范2.3 地区电力工程规范- IEEE标准：美国电气和电子工程师协会制定的一系列电力工程标准IEEE标准：美国电气和电子工程师协会制定的一系列电力工程标准- CENELEC标准：欧洲电工标准化委员会制定的一系列电力工程标准CENELEC标准：欧洲电工标准化委员会制定的一系列电力工程标准- JIS标准：日本工业标准制定的一系列电力工程标准JIS标准：日本工业标准制定的一系列电力工程标准2.4 电力工程设计规范- 电力工程设计规范：根据具体国家或地区的要求制定的电力工程设计指南和规范，例如美国的NEC、英国的BS7671等。
电力工程设计规范：根据具体国家或地区的要求制定的电力工程设计指南和规范，例如美国的NEC、英国的BS7671等。

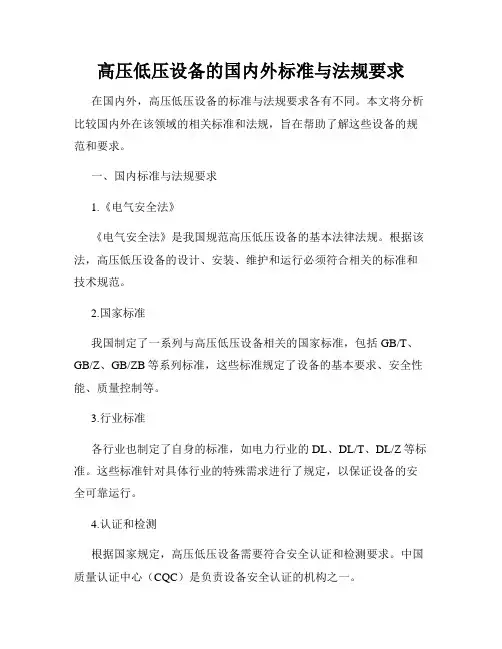

高压低压设备的国内外标准与法规要求
高压低压设备的国内外标准与法规要求在国内外，高压低压设备的标准与法规要求各有不同。
本文将分析比较国内外在该领域的相关标准和法规，旨在帮助了解这些设备的规范和要求。
一、国内标准与法规要求1.《电气安全法》《电气安全法》是我国规范高压低压设备的基本法律法规。
根据该法，高压低压设备的设计、安装、维护和运行必须符合相关的标准和技术规范。
2.国家标准我国制定了一系列与高压低压设备相关的国家标准，包括GB/T、GB/Z、GB/ZB等系列标准，这些标准规定了设备的基本要求、安全性能、质量控制等。
3.行业标准各行业也制定了自身的标准，如电力行业的DL、DL/T、DL/Z等标准。
这些标准针对具体行业的特殊需求进行了规定，以保证设备的安全可靠运行。
4.认证和检测根据国家规定，高压低压设备需要符合安全认证和检测要求。
中国质量认证中心（CQC）是负责设备安全认证的机构之一。
二、国外标准与法规要求1.欧洲标准在欧洲，高压低压设备的标准由国际电工委员会（IEC）和欧洲标准化委员会（CENELEC）制定。
如IEC 60038规定了电压等级，IEC 61439规定了低压成套设备等。
2.美国标准美国的高压低压设备标准由美国国家标准协会（ANSI）和美国电气和电子工程师协会（IEEE）制定。
如ANSI C2规定了电气设备的安全要求，ANSI/IEEE C57.13规定了电力变压器的性能。
3.其他国家标准各个国家也有自身的高压低压设备标准，如日本的JIS（日本工业标准），德国的DIN（德国工业标准）等。
4.国际认证与检测国际上通用的高压低压设备认证和检测标准有ISO 9001（质量管理体系认证）、ISO 14001（环境管理体系认证）等。
三、国内外标准与法规比较1.范围和适用性国内标准和法规更注重对设备在国内市场的规范和要求，而国外标准和法规更注重设备的国际贸易和通用性。
2.技术要求国内标准和法规对设备的技术性能要求较为详细，涵盖了设备的安全性、可靠性、节能性等方面。
电气设备绝缘标准
在电气领域，绝缘是确保电气设备和电气系统安全运行的关键因素之一。
绝缘标准通常包含了有关绝缘材料、测试、绝缘阻抗要求等方面的规范。
以下是一些国际上常见的电气设备绝缘标准：IEC 60060 系列：IEC 60060-1：高电压测试技术的通用规范。
IEC 60060-2：高电压测试技术的测量定义和解释。
IEC 60060-3：高电压测试技术的通用试验。
IEC 60060-4：高电压测试技术的试验方法。
IEC 60076-3：电力变压器-第3部分：绝缘级别、绝缘试验和外绝缘试验。
IEC 60243 系列：电气绝缘材料的试验。
IEC 60243-1：电气绝缘材料的试验方法-第1部分：常规试验。
IEC 60243-2：电气绝缘材料的试验方法-第2部分：试验环境和试验机器的统一原则。
IEC 60364-4 系列：低压电气安装规范。
IEC 60364-4-41：低压电气安装规范-第4-41部分：保护和监控-试验和测量。
IEC 60364-4-44：低压电气安装规范-第4-44部分：保护防护-电压波动和电压突变。
IEC 60364-4-46：低压电气安装规范-第4-46部分：保护和监控-绝缘监控。
IEC 60885 系列：电气绝缘系统试验。
IEEE 43：IEEE标准，涵盖了旋转机械的电气绝缘测试。
NEMA MG 1-2016：美国电机制造商协会（NEMA）发布的关于电机和发电机的标准，包括绝缘系统的规范。
UL 1446：美国安全实验室（Underwriters Laboratories）发布的关于绝缘系统的标准，涵盖了绝缘材料的性能要求和测试方法。
这些标准通常包含了有关绝缘材料、试验、设备设计、维护等方面的规定，以确保电气设备在正常运行和异常情况下都能够保持足够的绝缘性能，从而确保设备和系统的可靠性和安全性。
在选择标准时，应该根据具体的应用和地区要求进行选择。
IEC标准_相应的电气工程国标_GB_及其应用
作为我国的产品标准, 所以我国自行编制的电气工
程标准 ( 标准号 GB5
由建设部统一管理的
例如 GB50054低压配电设计规范 ) 也是以 IEC 标准
44 电气工程应用 2008. 2
工程标准
为基础的。 5. 2 TC81的标准 雷电防护 原来 IEC /TC81编 制公布了十几本 标准, 经 过
注: 已公布第 2版草案, 今后只有上述 4部分。
上述 IEC 标准的第 2 与 3 部分相当详细和具 体, 但风险管理如何在国内 实施, 尚未 形成统一意 见。第 4 部分中有 关 SPD 的 选择, 规定尚 应参见 SC37A 低压浪涌保护 器分技术委员会 所编的标准 ( 下面将介绍 )。
我国防雷标委会已将上述 4部分 ( 1~ 4) 翻译 转化成国标上报待批。
系统中的电能质量如对谐波、电压波动等等的限制 标准和改善措施, 自然, 对电力和电子产品 在 EMC 方面也有许多 基本 规定, 但不 涉及对 具体 产品 的 EM C要求, 后者列在各产品标准内。
42 电气工程应用 2008. 2
工程标准
有关 EM C内容的标准很重要, 若产品不符合有 关 EMC 要求, 就不能出口和进口, 工程中的电气系
例如谐波标准及其他电能质量标准, 我国已有 一套 GB, 但那是适用于公用电网的, 至于工业内部
电网, IEC 另有一套指标规定, 这是很有道理的, 参 见本文下面 5. 3节的介绍。此外如谐波对电动机的
影响, 就连书刊中也很少提到。 1. 2 某些 IEC /GB 标准比自编的规范更详细、具
体
例如雷电防护, IEC全部共有 5本, 其中单建筑
雷电防护的风险评 估与管理
IEC62305- 3
变频器中压 高压 标准
变频器中压高压标准在工业领域，变频器（Variable Frequency Drive，简称VFD）中涉及到中压和高压的标准通常与电气工程和电气设备有关。
以下是一些通常用于中压和高压变频器的标准和规范：1.IEC标准：•I EC 61800-2:这个标准规定了可变频调速电动机控制器（VFD）的要求。
它包括中压和高压系统的电气和机械性能方面的规范。
2.IEEE标准：•I EEE 519:该标准规定了电力系统谐波的限制。
在使用中压和高压变频器时，需要考虑到谐波的控制和限制，以确保电力系统的稳定性和设备的正常运行。
3.国家标准：•不同国家和地区可能有特定的国家标准或行业标准，用于规范中压和高压变频器的使用。
例如，中国国家标准可能由中国电力公司（State Grid Corporation of China，简称SGCC）或其他相关机构颁布。
4.UL标准：•U nderwriters Laboratories（UL）可能颁布用于电气设备安全的标准。
例如，UL 61800-5-1 是与可编程电子设备（Programmable Electronic Systems）有关的标准，可能涵盖了一些与高压和中压变频器相关的要求。
5.行业协会标准：•某些行业协会可能发布了特定领域的标准。
例如，电气和电子工程师协会（IEEE）可能发布了适用于电气控制系统和电机的相关标准。
请注意，具体的标准和规范可能会根据应用、设备和所在国家/地区的要求而有所不同。
在选择、设计和使用中压和高压变频器时，建议查阅适用的标准和规范，并遵循相关的电气安全指南。
绝缘等级测试标准
绝缘等级测试标准绝缘等级测试标准绝缘等级是评估电设备绝缘性能的重要指标之一。
它代表电设备所能承受的最高电压值，通常用于指示设备的安全性和可靠性。
绝缘等级测试标准是一项非常重要的标准，用于检测电气设备的绝缘等级。
本文将会介绍绝缘等级测试的标准和方法。
绝缘等级测试标准目前国际上使用的绝缘等级测试标准主要有IEC、IEEE、GB等多种标准。
其中，IEC（国际电工委员会）定义的测试标准应用最广泛，其标准分为IEC60034和IEC60060两个系列。
IEC60034针对旋转电机绝缘系统，IEC60060则面向工业和实验室用的交流绝缘试验设备。
IEEE（美国电子电气工程师学会）的绝缘等级测试标准与IEC的测试标准相似，但部分测试条件及技术细节存在一定区别。
国内的绝缘等级测试标准则主要依据GB（国家标准）标准。
GB/T 14598是国内较早的绝缘等级测试标准，它主要使用于交流设备和系统。
而GB/T 16927则使用于直流设备和系统的绝缘等级测试。
绝缘等级测试方法绝缘等级测试通常包括直流耐压测试、交流耐压测试、部分放电和脉冲耐压测试等试验，下面是各项试验方法的说明：1. 直流耐压测试直流耐压测试是用一定时间内的直流电压测试绝缘材料可承受的最高电压值。
测试时，测试电极间电压应逐渐升高至规定的极值，然后维持该电压值一段时间。
2. 交流耐压测试交流耐压测试则是以交流电压为驱动，测试电极间所能承受的最高电压值。
测试时，应保持规定的电压持续时间，同时应注意测试设备的频率和波形等参数。
3. 部分放电测试部分放电测试是用于检测绝缘系统中存在的缺陷和杂质等情况。
测试时需使用专门的测试仪器，按照规定的测试方法和标准进行测试。
4. 脉冲耐压测试脉冲耐压测试是将一定能量的脉冲电压作用于绝缘系统，测试其对高电压脉冲的耐受能力。
测试时，测试电极间所施加的脉冲电压应逐渐升高，然后保持在规定的脉冲电压下，持续一段时间。
总之，绝缘等级测试标准和方法是非常重要的。
10kv工频耐压试验标准
10kv工频耐压试验标准
10kV工频耐压试验是一种常见的高电压测试，用于评估电气设备、绝缘系统或绝缘材料在工频（50Hz或60Hz）条件下的绝缘性能。
具体的标准和测试程序可能因国家、地区或行业而异，以下是一般性的参考：
1. IEC 60243-1：国际电工委员会（IEC）发布的IEC 60243-1标准涉及电气绝缘材料和系统的电气强度测试。
第一部分介绍了直流和交流测试方法，其中包括了10kV的测试条件。
2. GB/T 16927.1-2011《绝缘子和绝缘子串的试验方法第1部分: 试验程序和试验方法》：该标准是中国国家标准，适用于绝缘子和绝缘子串的工频电压试验。
其中包括10kV的耐压试验。
3. IEEE 4-2013《IEEE Standard Techniques for High-Voltage Testing》：由美国电气和电子工程师协会（IEEE）发布的标准，涉及高电压测试的技术规范，包括10kV工频耐压试验。
4. DIN EN 50180 / VDE 0435-102：德国标准，规定了电力设备的工频耐压试验的一般规定，包括10kV测试。
在进行10kV工频耐压试验时，通常会涉及以下步骤：
- 设备准备：确保测试设备、电源和连接线符合标准的要求。
- 设备调校：进行设备的预测试和调整，确保测试准确可靠。
- 10kV测试：应用10kV的交流电压，持续一段时间，观察设备的绝缘性能。
- 测试记录和分析：记录测试结果，对测试数据进行分析，并评估设备的绝缘性能。
在进行此类测试之前，强烈建议遵循适用的国家或地区的标准，并由合格的专业人员进行测试。
确保符合相关标准可以提高测试的准确性和可靠性。
110kv电缆震荡波试验标准
110kv电缆震荡波试验标准
3. 行业标准：电力行业的协会、组织或厂商可能会制定自己的标准和规范。例如，美国电 气和电子工程师协会（IEEE）的标准IEEE 400.2-2013《高压电缆和电缆附件的试验和测量》 中包含了电缆试验的要求。
110kv电缆震荡波试验标准
110kV电缆震荡波试验是为了评估110kV电缆在正常运行和故障条件下的耐受能力和可靠 性。以下是一些常见的110kV电缆震荡波试验标准：
1. 国际电工委员会（IEC）标准：IEC 60840《交流电缆的电压试验》和IEC 62067《高 压直流电缆的电压试验》是两个常用的标准，其中包括了110kV电缆的震荡波试验要求。
具体的试验参数和要求会根据不同的标准和规范而有所不同，需要参考相关的标准文件进 行详细了解。同时，为了确保试验的安全性和准确性，建议由专业的实验室或机构进行 110kV电缆震荡波试验。
110kV电缆震荡波试验通常包括以下几加一定时间的震荡波电压，评估电缆的耐受 能力。
110kv电缆震荡波试验标准
2. 震荡波耐久试验：在一定时间内，连续施加震荡波电压，评估电缆的长期耐受能力。
3. 震荡波击穿试验：在一定电压下，逐渐增加震荡波电压，直到电缆发生击穿，评估电缆 的击穿电压。
GB1984-2014与IEC62271-100与IEEE C37差异对比
高压交流断路器标准差异对照项目国标IEC美标额定频率50Hz50Hz和60Hz50Hz和60Hz 断路器合分闸装置和辅助控制回路额定电源电压见表1a、表1b见表1c、表1d见表1e、表1f额定短路开断电流额定短路开断电流的交流分量标准值在GB/T762规定的R10系列中选取。
额定短路开断电流的交流分量标准值应在IEC60059规定的R10系列中选取。
ANSI C37.06-1987（见后）额定短路开断电流的直流时间常数（1）额定电压40.5kV及以下时为120ms；（2）额定电压72.5kV到363kV时为60ms；（3）额定电压550kV到800kV时为75ms；（4）额定电压1100kV时为100、120ms。
（1）额定电压52kV及以下时为120ms；（2）额定电压72.5kV到420kV时为60ms；（3）额定电压550kV到800kV时为75ms；（4）额定电压800kV以上时为120ms。
额定短路关合电流（1）对于额定频率为50Hz且时间常数标准值为45ms，额定短路关合电流等于额定短路开断电流交流分量有效值的2.5倍；（2）对于所有特殊工况的时间常数，额定短路关合电流等于额定短路开断电流交流分量有效值的2.7倍，与断路器的额定频率无关。
（1）对于额定频率为50Hz且时间常数标准值为45ms，额定短路关合电流等于额定短路开断电流交流分量有效值的2.5倍；（2）对于额定频率为60Hz且时间常数标准值为45ms，额定短路关合电流等于额定短路开断电流交流分量有效值的2.6倍；（3）对于所有特殊工况的时间常数，额定短路关合ANSI C37.06-1987（见后）电流等于额定短路开断电流交流分量有效值的2.7倍，与断路器的额定频率无关。
瞬态恢复电压见表2a、表2b表2c、表2d见表2e、表2f表2g、表2h见表2i、表2j表2k、表2m额定容性开合电流见表3a见表3b ANSI C37.06-1987（见后）端子静负载见表4a见表4b见表4c机械和环境试验见GB1984见IEC62271-100未找到相关要求，还需购买标准关合和开断试验见GB1984见IEC62271-100ANSI C37.09-1964近区故障试验见GB1984见IEC62271-100未找到相关要求，还需购买标准失步关合和开断试验见GB1984见IEC62271-100ANSI C37.079-1973容性电流开合试验见GB1984见IEC62271-100ANSI C37.073-1973 ANSI C37.012-1979…表1a直流电压范围直流电压范围（V）2448110220表1b交流电压范围交流电压范围（V）三相、三线或四线制系统单相三线制系统单相两线制系统--110/220110 220/380220230/400230表1c直流电压范围直流电压范围（V）244860110或125220或250表1d交流电压范围交流电压范围（V）三相、三线或四线制系统单相三线制系统单相两线制系统--120/240120 120/208--120220/380--220230/400--230240/415--240277/480--277347/600--347表1e直流电压范围直流电压范围（V）电压合闸和辅助功能户内断路器户外断路器所有脱扣类型功能的24----14--284838—5636—5628--56125100—14090—14070--140250200-280180—280140—280表1f交流电压范围交流电压范围（V）电压（60Hz）合闸、脱扣和辅助功能单相120104--127240208--254多相208Y/120108Y/104—220Y/127240208—254表2a S1级断路器的预期瞬态恢复电压的标准值—额定电压等于高于3.6kV小于126kV—用两参数表示额定电压r U kV 试验方式首开极系数ppkp.u.振幅系数afkp.u.TRV峰值cukV时间3tsμ时延dtsμ电压u'kV时间t'sμRRRVacu/3tkV/sμ3.6T100 1.5 1.4 6.2416 2.1200.15T60 1.5 1.5 6.6183 2.290.37T30 1.5 1.5 6.691 2.240.77T10 1.5 1.5 6.691 2.240.77 7.2T100 1.5 1.412.3518 4.1250.24T60 1.5 1.513223 4.4110.60T30 1.5 1.513112 4.46 1.20T10 1.5 1.513112 4.46 1.20 12T100 1.5 1.420.6619 6.9290.34 T60 1.5 1.5222647.3130.85T30 1.5 1.5221327.36 1.70T10 1.5 1.5221327.36 1.70 24T100 1.5 1.441871314430.47 T60 1.5 1.5443861518 1.16T30 1.5 1.544193159 2.32T10 1.5 1.544193159 2.32 31.5T100 1.5 1.4541031518490.52T60 1.5 1.5584571922 1.29T30 1.5 1.5582331911 2.52T10 1.5 1.5582331911 2.52 40.5T100 1.5 1.469.51141723.2550.61T60 1.5 1.574.549724.823 1.52T30 1.5 1.574.524424.812 3.10T10 1.5 1.574.524424.812 3.10 72.5T100 1.5 1.41241652541800.75T60 1.5 1.513372114435 1.85T30 1.5 1.51333654417 3.70T10 1.5 1.51333654417 3.70 aRRRV=恢复电压的上升率。
搞电机的知道GB、ISO、IEC、IEEE标准有什么区别吗？
搞电机的知道GB、ISO、IEC、IEEE标准有什么区别吗？GB:GB 即'国标'的汉语拼⾳缩写，为中华⼈民共和国国家标准的意思．ISO:国际标准化组织的英语简称。
其全称是International Organization for Standardization或International Standard OrganizedIEC:是国际电⼯委员会（International Electro Technical Commission）的缩写。
她也是⾮政府性国际组织，是联合国社会经济理事会的甲级咨询机构，正式成⽴于1906年成⽉，是世界上成⽴最早的专门国际标准化机构。
IEEE:Institute of Electrical and Electronics Engineers (IEEE) 美国电⽓和电⼦⼯程师协会 ,美国电⽓和电⼦⼯程师协会(IEEE)是⼀个国际性的电⼦技术与信息科学⼯程师的协会GB是国家标准的汉语拼⾳简写，是中国的国家标准。
IEC：是国际电⼯委员会的简称，相应的是这个国际标准化组织制订的标准，主要是电⼯领悟的国际标准。
ISO是国际标准化组织的简称，相应标准⽤ISO+编号来指⽰，⽐IEC的标准范围相⽐更加⼴泛。
IEEE 是电⽓和电⼦⼯程师协会的简称，制订的标准涉及太空、计算机、电信、⽣物医学、电⼒及消费性电⼦产品等领域。
电机标准⽬录汇编声明：本⽂为作者独⽴观点，不代表“今⽇电机”⽴场，所⽤视频、图⽚、⽂字如涉及作品版权问题，请第⼀时间告知，我们将根据您提供的证明材料确认版权并按国家标准⽀付稿酬或⽴即删除内容！评论处⼤家可以补充⽂章解释不对或⽋缺的部分，这样下⼀个看到的⼈会学到更多，你知道的正是⼤家需要的。
高电压测试IEC标准
