制作六柱鲁班锁
六根鲁班锁的制作以及尺寸图
六根鲁班锁的制作以及尺寸图三根鲁班锁制作
步骤一(下料):
锯六根尺寸100*20*20mm的木棒
工具:木锯直尺铅笔锉刀
步骤二(粗加工):
打磨六根木料,使期表面近光滑
工具:钢锉
步骤三(细加工):
对比、打磨,使三根木料尺寸均为:100*20*20mm
方法:将三要木料并排放在平整桌面上,依次旋转每根木料,发现高出的木料就需打磨一下,反复以上操作,直到三根术料成为截面边长相等的正方形(用直尺测量)
步骤四(画线注意画的线要细):
1.画基准线(在木棒的每一面上找到并画出中心对称线)
2.画轮廓线(沿中心线量出加工所需尺寸,并画出轮廓线)
3.根据所给三视图以及轴线图，按所绘尺寸线割据木棒
6-1
木条二
木条三
木条四木条五。
6根鲁班锁的制作原理
6根鲁班锁的制作原理鲁班锁是一种古代的机械锁，用于保护贵重物品的安全。
它起源于中国古代，被称为鲁班锁的原因是它的发明者被认为是古代中国的著名工匠——鲁班。
鲁班锁的制作原理相对简单，基本由锁体、锁舌、钥匙三部分组成。
首先，我们需要详细了解每个部分的工作原理。
锁体是鲁班锁最主要的部分，它通常由金属材料制成。
它的外形有一个中空的圆柱体，上方有一个圆孔，通常也称为“把手”。
圆孔中央有一个小孔，用于插入钥匙。
锁舌是锁体中最关键的部分，它是一个可以移动的金属条。
它通常呈弯曲状，并向上伸出一小段。
当正确的钥匙插入锁体时，钥匙的切槽将使锁舌归位并融入锁体。
这样，锁舌将锁定在某个特定位置，以确保锁体紧密关闭。
钥匙是打开鲁班锁的关键。
它是由金属制成的，具有多个块状凸起。
每个凸起都对应锁体内部的一个竖立销。
当钥匙插入锁体时，其中的凸起将推动相应凹槽内的销，使锁舌融入锁体，从而打开锁体。
以上是鲁班锁最基本的工作原理。
但是，为了增加安全性，制造者们在鲁班锁上加入了许多巧妙的设计。
首先，对于鲁班锁来说，钥匙形状是至关重要的。
每把钥匙的形状都是独特的，锁舌上的切槽只有与特定钥匙对应的凸起才能触发锁舌的移动。
这种独特的设计使得除了关联的钥匙之外，其他工具几乎无法打开鲁班锁。
这为鲁班锁的安全性提供了很大的保障。
其次，锁体通常被设计成可拆卸的结构，这样制作和维修起来更加方便。
一些制造者甚至特意将锁体的主体和锁舌设计成两片独立的部分，这样在制作过程中可以更方便地对它们进行热处理，提高锁的硬度和安全性。
此外，一些鲁班锁的把手上还设置有很多纹路和凹槽，这样在使用钥匙时，手指可以更容易地握住锁体，并减少意外滑动的机会。
这种设计也让人们更容易辨认鲁班锁，并增加了其美观性。
总而言之，鲁班锁是一种古老而经典的机械锁。
它由锁体、锁舌和钥匙三部分组成，并利用钥匙的形状与锁体上的切槽和凹槽来实现打开和关闭。
鲁班锁的独特设计使其具有较高的安全性和保护贵重物品的能力。
六根孔明锁的设计与制作-完整版课件
巩固练习
1．要加工如图所示的构件的凹糟，下列说法正确的是（ ）
A．沿划线的正中锯割 B．左边的沿划线的左侧下锯，右边的沿划线的右侧下锯 C．左边的沿划线的右侧下锯，右边的沿划线的左侧下锯 D．随便怎么锯都要行 2．为保证孔明锁的六根构件之间紧密结合，要在制作中严 格按各项操作规程进行加工。下列说法有误的是（ ） A．刨削时要方正、平直、符合尺寸要求 B．划线时要准确，锯割时要留半条墨线 C．凿削时要留有加工的余量，锉削时留半条墨线 D．锯割、锉削完成后，要用粗刨再次刨削
参考答案：1.C；2.D。

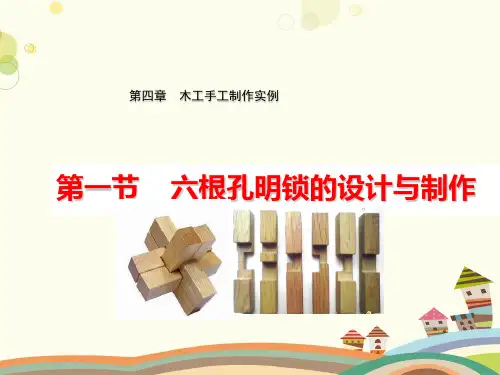

第四章 木工手工制作实例
第一节 六根孔明锁的设计与制作
【工具】 木工框锯、细木锉、凿子，短刨、锤子，铅笔，钢直尺、直 角尺、砂纸等 【材料】 以硬方杂木条为宜，如横断面边长为a，则每根长为4a，六 根共需24a多一些（考虑加工余量），a取1.2～2cm为宜。 【目的】 如图的孔明锁由六根木条通过榫卯结构组合而成，由于大小 、方位不同的缺口和榫头相互嵌合，锁紧后不会散开，可灵 活拆装。宽具有设计科学、制作方便、拼装有规律等特点。 制作孔明锁培养动手能力和空间想象能力，以可提高识图、 绘图能力和开发智力。
【制作过程】 1．根据下面各立体图，看懂相应的三视图。明确各视图的位置 关系和投影关系。
2．按照下图的制作过程进行制作
【注意事项】 1．划线时测量要准确，ห้องสมุดไป่ตู้条要细，要保证每条线与木料的 长边垂直。要切去的部分可标上斜线条，在不同面上分别 标出，以防止操作失误。 2．若木条边长为a，则各缺口的深度为1/2a，各缺口的宽 度略大于木条或榫头的宽度。若等大则放不下，太大则太 宽松，不易锁紧。六个图放样完毕，经仔细检查校对，方 可加工。 3．加工要注意安全。锯割时要紧靠线下锯，一直锯到划定 的深度为止。用凿子凿削缺口部分，不要一次缺凿去太多 ，否则要木材容易劈裂，然后用细木锉修正，最后用细砂 纸将木条表面砂光滑。
6根孔明锁(鲁班锁)解法与安装
6根孔明锁（鲁班锁）解法与安装
闲来无事，做一些动脑的小事情，心情会更加放松。
下面讲一下简单6根孔明锁（有的也称作鲁班锁）的解法与安装。
.
首先介绍一下孔明锁怎样解开。
孔明锁的解法：孔明锁的解法十分简单，只需一步。
孔明锁可分为6根或者3组，仔细观察会发现有一根没有扣，将这根一推孔明锁就全部解开了。
刚开始可能不好发现不同，我们可以6根都试着向外推一下，看哪根可以推动就是哪根。
6根孔明锁的组装方法
6根孔明锁解开会成为6根单独的部分，可以依次排开观察规律。
下面是按照我的组装习惯放置的。
特别说明：3和4组装的顺序不可以乱。
如图：将1横着，2竖起来放到1的中间。
将3放入缺口处
将4竖起来，这个刚开始要多放几次，变几次位置才能把位置放对，随着玩的次数的增加，会越来越快。
这步需注意将5的小缺口向上，大缺口对着里面。
将最后一根6，穿过缺口就完成了。
鲁班锁六根拼装步骤鲁班锁六块拼
掌握拼装顺序和技巧
准备材料：六根 长度相等的木条
拼装顺序：先将 三根木条并排摆 放，再将另外三 根木条与之前的 三根交叉摆放， 形成鲁班锁的基
本框架
拼装技巧：注意 木条之间的角度 和位置，确保拼 装过程中不出现 错位或卡住的情 况，同时保持稳
定的手法
调整与检验：完 成拼装后，检查 各部分是否牢固， 如有需要可适当 调整木条的位置 或角度，确保鲁
在益智游戏中的应用
增强空间思维能力
锻炼手眼协调能力
培养耐心和细心
提高解决问题的能力
在文化传承中的应用
鲁班锁六根拼 装在传统工艺 品制作中的应
用
鲁班锁六根拼 装在益智游戏 开发中的应用
鲁班锁六根拼 装在教育领域 中的应用，如 数学教育、逻 辑思维训练等
鲁班锁六根拼 装在文化交流 中的价值与意
义
感谢您的观看
鲁班锁六根拼装步骤
第三章
准备材料和工具
鲁班锁六根拼装所需的材料是六根长度相等的木棒，每根木棒的直径约 为2厘米。
拼装过程中需要使用到的工具有一把刻刀和一把小锤子。刻刀用于在木 棒上刻出凹槽，小锤子用于敲击木棒使其拼装在一起。
确定拼装顺序
确定拼装目标：明确拼装完成后鲁班锁的形态和功能 理解结构原理：了解鲁班锁六根的结构特点和相互关系 制定拼装计划：根据结构原理和目标，制定详细的拼装步骤和顺序 实践拼装过程：按照拼装计划逐步进行拼装，注意每一步的准确性和稳定性
注意事项：确保材料和工具的质量，以免影响拼装效果或造成安全问题。
注意拼装细节和精度
仔细阅读拼装图纸，确保每一步都 按照图纸进行
注意拼装过程中的精度和稳定性， 避免出现倾斜或松动的情况
添加标题
添加标题
鲁班锁制作技术
传说春秋时代鲁国工匠鲁班为了测试儿子是 否聪明，用 6 根木条制作一件可拼可拆的玩具， 叫儿子拆开．儿子忙碌了一夜，终于拆开了．这 种玩具后人就称作鲁班锁。其实这只是一种传说。 它起源于中国古代建筑中首创的榫卯结构。
鲁班锁的六根构件
1.绘制草图
2.绘制构件图
鲁班锁1#构件零件图
划线
注意:线一定要细
画出沿木条长棱方向的中心线 分割线之间的距离大约
2-3mm，方便打磨加工
画好一根,对齐其余四根,用钢尺划线,先画
中线,以中线为基准,画出中间的40mm
A 、长边的中线：垂直于长棱，将一面的中线延伸到四周
B、宽边的中线：平行于长棱，四个面都要画
C、居中取40mm，四周画线垂直于棱
1.下料
将20 × 20 × 650mm长的木条截成20 ×20×100mm长的木条六根 使用工具：钢板尺、直角尺、铅笔，钢锯、砂纸 注意：木条上有结疤时尽量让过去不要让它出现在锯口处 锯割截断后清理断面棱边的毛刺
2.画线
分别画出沿木条长棱和短棱方向的中心线，四个面都要画出。（有 五根构件需要画） 以两条中心线为基准按照各构件图上的尺寸画线 画线线条要细一些，以免锯割加工时误差太大。 将加工过程需要去掉部分用铅笔打上“×”标记 使用工具：钢板尺、直角尺、铅笔
D、根据结构要求，标示保留面和需要凿去部分
3.粗加工（锯、凿）
锯切：将构件夹持在钳工台前上，使用钢锯沿画线的内侧切割。要求： 不能把线锯掉，锯时锯片要垂直。
凿切：把锯开的中间部分凿去，要求：在宽边中线前面，凿子要垂直
4.精加工（锉削）
锉削加工：使用工具，木锉、钢锉； 使用量具，钢板尺、游标卡尺、直角尺； 要求：把锯切、凿切的面锉平整，尺寸修到位，同时注意保证相互 平行、垂直的平面之间的关系不能发生变化； 组合测试及修正：用锉刀仔细修整，直至能较紧密组件零件图
六根鲁班锁的制作以及尺寸图
三根鲁班锁制作
步骤一(下料):
锯六根尺寸100*20*20mm的木棒
工具: 木锯直尺铅笔锉刀
步骤二(粗加工):
打磨六根木料, 使期表面近光滑
工具: 钢锉
步骤三(细加工):
对比、打磨,使三根木料尺寸均为:100*20*20mm
方法: 将三要木料并排放在平整桌面上,依次旋转每根木料, 发现高出的木料就需打磨一下,反复以上操作,直到三根术料成为截面边长相等的正方形(用直尺测量)
步骤四(画线注意画的线要细):
1.画基准线(在木棒的每一面上找到并画出中心对称线)
2.画轮廓线(沿中心线量出加工所需尺寸,并画出轮廓线)
3.根据所给三视图以及轴线图，按所绘尺寸线割据木棒
6-1
木条三
木条五木条六。
鲁班锁制作技术
将20 × 20 × 650mm长的木条截成20 ×20×100mm长的木条六根 使用工具：钢板尺、直角尺、铅笔，钢锯、砂纸 注意：木条上有结疤时尽量让过去不要让它出现在锯口处 锯割截断后清理断面棱边的毛刺
2.画线
分别画出沿木条长棱和短棱方向的中心线，四个面都要画出。（有 五根构件需要画） 以两条中心线为基准按照各构件图上的尺寸画线 画线线条要细一些，以免锯割加工时误差太大。 将加工过程需要去掉部分用铅笔打上“×”标记 使用工具：钢板尺、直角尺、铅笔
D、根据结构要求，标示保留面和需要凿去部分
3.粗加工（锯、凿）
锯切：将构件夹持在钳工台前上，使用钢锯沿画线的内侧切割。要求： 不能把线锯掉，锯时锯片要垂直。
凿切：把锯开的中间部分凿去，要求：在宽边中线前面，凿子要垂直
4.精加工（锉削）
锉削加工：使用工具，木锉、钢锉； 使用量具，钢板尺、游标卡尺、直角尺； 要求：把锯切、凿切的面锉平整，尺寸修到位，同时注意保证相互 平行、垂直的平面之间的关系不能发生变化； 组合测试及修正：用锉刀仔细修整，直至能较紧密组合。
划线
注意:线一定要细
画出沿木条长棱方向的中心线 分割线之间的距离大约
2-3mm，方便打磨加工
画好一根,对齐其余四根,用钢尺划线,先画
中线,以中线为基准,画出中间的40mm
A 、长边的中线：垂直于长棱，将一面的中线延伸到四周
B、宽边的中线：平行于长棱，四个面都要画
C、居中取40mm，四周画线垂直于棱
5.组装
6.表面装饰
鲁班锁2#构件零件图
鲁班锁3#构件零件图
鲁班锁4#构件零件图
鲁班锁5#构件零件图
孔明锁6根解法图
孔明锁6根解法图之答禄夫天创作
创作时间：贰零贰壹年柒月贰叁拾日
话说响石潭最近家教的孩子家有一个玩具，叫做孔明锁。
我是第一次看到这玩意儿，于是就兴
起，玩了起来。
结果弄了大半天还是
茫无头绪，不得已，将那个锁带了回
来，慢慢研究。
怎奈何又没得时间，
于是乎，我便依靠强大的百度，一探
究竟。
传说春秋时代，鲁国工匠鲁班为
了测试儿子是否聪明，用6根木条制作一件可拼可拆的玩具，叫儿子拆开，儿子忙碌了一夜，终于拆开了。
这种玩具后人称作鲁
班锁，鲁班锁既称空明锁、别
闷棍、六子联芳、莫奈何、难
人才、智慧木等，它起源于中
国古代建筑中首创的榫卯结
构。
又有一说鲁班锁又称孔明
锁相传由三国时期的诸葛亮发明。
其内部的凹凸部分啮合，十分巧妙，形状和内部的构造各不相同，一般都是易拆难装。
关于孔明锁的具体解法见图哈，这里是六根的解法。
制作六柱鲁班锁
4.精加工（锉削）
锉削加工：使用工具，木锉、钢锉； 使用量具，钢板尺、游标卡尺、直角尺； 要求：把锯切、凿切的面锉平整，尺寸修到位，同时注意保证相互 平行、垂直的平面之间的关系不能发生变化； 组合测试及修正：用锉刀仔细修整，直至能较紧密组合。
5.组装
6.表面装饰
以上有不当之处，请大家给与批评指正， 谢谢大家！
鲁班锁的测绘与制作
传说春秋时代鲁国工匠鲁班为了测试儿子是否 聪明，用 6 根木条制作一件可拼可拆的玩具，叫儿 子拆开．儿子忙碌了一夜，终于拆开了．这种玩 具后人就称作鲁班锁。其实这只是一种传说。它 起源于中国古代建筑中首创的榫卯结构。
鲁班锁的六根构件
1.绘制草图 2.绘制构件图
鲁班锁1#构件零件图
A 、长边的中线：垂直于长棱，将一面的中线延伸到四周 B、宽边的中线：平行于长棱，四个面都要画
C、居中取40mm，四周画线垂直于 棱
D、根据结构要求，标示保留面和需要凿去部 分
3.粗加工（锯、凿）
锯切：将构件夹持在钳工台前上，使用钢锯沿画线的内侧切割。要求： 不能把线锯掉，锯时锯片要垂直。
凿切：把锯开的中间部分凿去，要求：在宽边中线前面，凿子要垂直
1.下料
将20 × 20 × 650mm长的木条截成20 ×20×100mm长的木条六根 使用工具：钢板尺、直角尺、铅笔，钢锯、砂纸 注意：木条上有结疤时尽量让过去不要让它出现在锯口处 锯割截断后清理断面棱边的毛刺
2.画线
分别画出沿木条长棱和短棱方向的中心线，四个面都要画出。（有 五根构件需要画）
鲁班锁2#构件零件图
鲁班锁3#构件零件图
鲁班锁4#构件零件图
鲁班锁5#构件零件图
鲁班锁6#构件零件图
制作鲁班锁的材料和工具
