基于单片机的热电偶测温系统方案
基于热电偶的温度测试仪设计
基于热电偶的温度测试仪设计摘要：基于热电偶的温度测试仪，该仪器是以AT89C51单片机为核心，由AD590，由热电偶测量热端温度T，该热电偶采用K型热集成温度传感器测量冷端温度T电偶（镍铬-镍硅热电偶）。
它们分别经过I/V转换和线性放大，分时进行A/D转换，转换后的数字信号送入AT89C51单片机，经单片机运算处理，转换成ROM地址，再通过二次查表法计算出实际温度值，此值送4位共阴极LED数码管显示。
该热电偶测温仪的软件用C语言编写，采用模块化结构设计。
关键词：热电偶，冷端温度补偿，89C51单片机，ADC0809，线性化标度变换Abstract:Thermocouple-based temperature testing instrument, the instrument is based on AT89C51 microcontroller as the core, from AD590 integrated temperature sensor measures the cold junction temperature T0, measured by the thermocouple hot-side temperature T, the use of K-Thermocouple Thermocouple ( Ni-Cr - Ni-Si thermocouple). They are through the I / V conversion and linear amplification, time for A / D conversion, the converted digital signal into the AT89C51 microcontroller, microcontroller operation after processing into ROM address, and then through the second look-up table method to calculate the actual temperature value, this value is sent to four common cathode LED digital tube display. The thermocouple thermometer software with C language, using a modular structure design.Keywords:Thermocouple, cold junction temperature compensation, 89C51 microcontroller, ADC0809, linear scale transformation目录1 前言 (1)2 整体方案设计 (2)2.1方案论证 (2)2.2方案比较 (3)3 单元模块设计 (4)3.1冷端采集和补偿电路模块 (4)3.1.1 AD590介绍 (4)3.1.2冷端采集和补偿电路分析 (6)3.2热端放大电路模块 (6)3.3A/D转换器ADC0809 (7)3.4单片机模块 (8)3.5LED显示模块 (11)4 软件设计 (13)4.1主程序 (13)4.2A/D转换子程序 (13)4.3线性化标度变换子程序 (15)5 系统调试 (18)5.1调试软件介绍 (18)5.1.1 ISIS简介 (18)5.1.2 Keil C51简介 (18)5.2硬件调试 (18)5.3软件调试 (19)5.4硬件软件联调 (20)6系统技术指标及精度和误差分析 (21)7设计小结 (22)8总结与体会 (23)9参考文献 (24)附录1：电路总图 (25)附录2：软件代码 (26)1 前言温度是表征物体冷热程度的物理量，温度传感器是通过物体随温度变化而改变某种特性来间接测量的。
基于51单片机温度测量系统设计
基于8031单片机的温度控制系统设计一．设计说明在工业生产中，电流、电压、温度、压力、流量、流速和开关量都是常用的主要被控参数。
其中，温度控制越来越重要。
在工业生产的很多领域中，人们都需要对各类加热炉、热处理炉、反应炉和锅炉中的温度进行检测和控制。
采用单片机对温度进行控制不仅具有控制方便、简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大的提高产品的质量和数量。
因此，单片机对温度的控制问题是一个工业生产中经常会遇到的控制问题。
单片机是一种集CPU、RAM、ROM、I/O接口和中断系统等部分于一体的器件，只需要外加电源和晶振就可实现对数字信息的处理和控制。
因此，单片机广泛用于现代工业控制中。
本设计采用无ROM的8031作为主控制芯片。
8031的接口电路有串入并出移位寄存器74LS164，数码管，2716和ADC0809。
2716可作为8031的外部ROM存储器，ADC0809作为AD转换器。
其中温度控制电路是通过可控硅调功器实现的。
双向可控硅管和加热丝串联接在交流220V，50HZ交流试点回路，在给定周期内，8031只要改变可控硅管的接通时间便可改变加热丝功率，以达到调节温度的目的。
二．硬件原理单片机温度控制系统是以MS-5L单片机为控制核心，辅以采样反馈电路，驱动电路，晶闸管主电路对电炉炉温进行控制的微机控制系统。
其系统结构框图可表示为:系统采用单闭环形式，其基本控制原理为:将温度设定值(即输入控制量)和温度反馈值同时送入控制电路部分，然后经过调节器运算得到输出控制量，输出控制量控制驱动电路得到控制电压施加到被控对象上，因此达到一定的温度。
具体电路设计如图1所示。
图1 电路设计1.铂电阻测温电路铂电阻组成的测温电路如图2所示。
图2 铂电阻测温电路铂电阻的电阻值与温度的关系为0(1)t R R AT =+其中，铂电阻在零摄氏度时为100欧姆，33.9*10A =。
这里采用三线制差分方式测量温度。
单片机热电偶测温程序详解

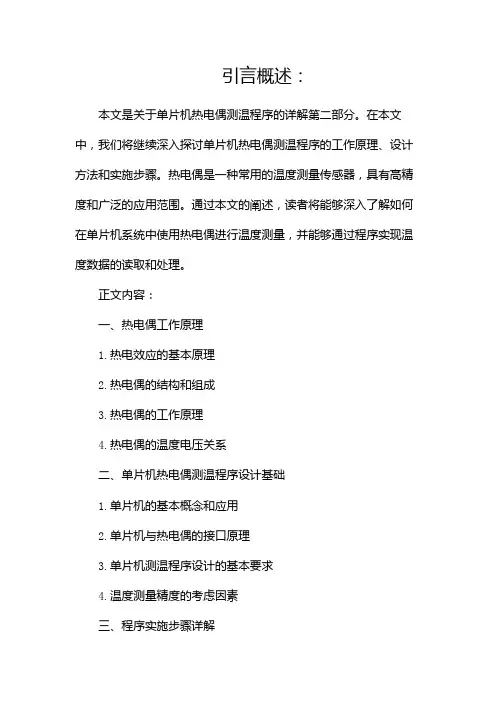

引言概述：本文是关于单片机热电偶测温程序的详解第二部分。
在本文中，我们将继续深入探讨单片机热电偶测温程序的工作原理、设计方法和实施步骤。
热电偶是一种常用的温度测量传感器，具有高精度和广泛的应用范围。
通过本文的阐述，读者将能够深入了解如何在单片机系统中使用热电偶进行温度测量，并能够通过程序实现温度数据的读取和处理。
正文内容：一、热电偶工作原理1.热电效应的基本原理2.热电偶的结构和组成3.热电偶的工作原理4.热电偶的温度电压关系二、单片机热电偶测温程序设计基础1.单片机的基本概念和应用2.单片机与热电偶的接口原理3.单片机测温程序设计的基本要求4.温度测量精度的考虑因素三、程序实施步骤详解1.硬件电路的设计与搭建2.硬件接口的连接与配置3.软件开发环境的选择与配置4.温度测量算法的选择与实现5.温度测量数据的读取与显示四、热电偶测温程序的优化与改进1.传感器放大电路的设计与优化2.温度补偿算法的引入与优化3.程序运行效率的优化与改进4.温度数据的误差分析与校正5.程序的拓展与应用五、实验验证与结果分析1.实验环境与设备准备2.程序功能的验证与测试3.实验数据的分析与对比4.结果的可行性评估5.实验结果的优化与改进总结：本文详细阐述了单片机热电偶测温程序的设计和实施步骤。
通过对热电偶的工作原理、单片机接口原理和程序设计基础的介绍，读者能够了解到如何在单片机系统中应用热电偶进行温度测量。
本文还对程序实施步骤进行了详细介绍，包括硬件电路的设计与搭建、硬件接口的连接与配置、软件开发环境的选择与配置、温度测量算法的选择与实现以及温度测量数据的读取与显示。
本文也提出了热电偶测温程序的优化与改进方法，包括传感器放大电路的设计与优化、温度补偿算法的引入与优化、程序运行效率的优化与改进、温度数据的误差分析与校正以及程序的拓展与应用。
通过实验验证与结果分析，本文验证了所设计的单片机热电偶测温程序的功能和可行性，并提出了进一步优化和改进的建议。
基于单片机的温度检测系统硬件设计
基于单片机的温度检测系统硬件设计温度是工业生产和日常生活中常见的重要参数之一。
准确的温度检测对于许多应用场景至关重要，如医疗、化工、电力、食品等行业。
随着科技的不断发展，单片机作为一种集成了CPU、内存、I/O接口等多种功能于一体的微型计算机，被广泛应用于各种温度检测系统中。
本文将介绍一种基于单片机的温度检测系统硬件设计方法。
温度检测系统的主要原理是热电偶定律。
热电偶是一种测量温度的传感器，它基于塞贝克效应，将温度变化转化为电信号。
热电偶与放大器、滤波器等电路元件一起构成温度检测电路。
放大器将微弱的电信号放大，滤波器则消除噪声，提高信号质量。
将处理后的电信号输入到单片机中进行处理和显示。
在原理图设计中，我们选用了一种常见的温度检测芯片——DT-6101。
该芯片内置热电偶放大器和A/D转换器，可直接与单片机连接。
我们还选择了滤波电容、电阻等元件来优化信号质量。
原理图设计如图1所示。
软件设计是温度检测系统的核心部分。
我们采用C语言编写程序，实现温度的实时检测和显示。
程序主要分为初始化、输入处理、算法处理和输出显示四个模块。
初始化模块：主要用于初始化单片机、DT-6101等硬件设备。
输入处理模块：从DT-6101芯片读取温度电信号，并进行预处理，如滤波、放大等。
算法处理模块：实现温度计算算法，将电信号转化为温度值。
常用的算法有线性插值法、多项式拟合法等。
输出显示模块：将计算得到的温度值显示到液晶屏或LED数码管上。
硬件调试是确保温度检测系统可靠性和稳定性的关键步骤。
在组装过程中，需注意检查元件的质量和连接的正确性。
调试时，首先对硬件进行初步调试，确保各电路模块的基本功能正常；然后对软件进行调试，检查程序运行是否正确；最后进行综合调试，确保软硬件协调工作。
通过实验，我们验证了基于单片机的温度检测系统的准确性和稳定性。
实验结果表明，系统在-50℃~50℃范围内的误差小于±5℃，满足大多数应用场景的需求。
基于单片机和K型热电偶的温度测量仪表设计
1.概述1.1题目名基于单片机和K 型热电偶的温度测量仪表设计1.2功能和技术指标要求（1）温度测量范围：室温~200℃；（2）温度检测元件：K 型分度号热电偶；（3）具有热电偶冷端温度自动补偿功能；（4）温度测量精度：1℃±FS*2%；（5）温度显示：LED 或LCD 数字显示，显示分辨率0.1℃（6）具有温度上限、下线设置功能，当温度测量值越限时，进行声光报警；（7）电源：电网AC220V , 要求在电网电压变化±15%范围内能够正常工作。
1.3国内外相关情况概述温度的测量的历史：第一个温度传感器是伽利略做出来的。
而温度测量的里程碑是由法勒海特设计的水银温度计。
1740年瑞典人摄氏提出在标准大气压下，把冰水混合物的温度规定为0度，而水的沸腾度为100度。
温度测量在保证产品的质量，节约能源，安全生产起到至关重要的作用。
技术现状有点到线，线到面温度分布的测温技术；由表面到内部的测温技术。
发展趋势是由于环境的多样化，复杂化，测温对象的多样化，智能检测成为现在温度测试的趋势。
所以要加强新工艺的开发；向着智能化发展。
2.技术方案2.1温度测量的基本方法与原理常见的温度测量方法和测温原理有：接触式，原理是热胀冷缩，这种方法测温方便。
液体式（如毛细管，水银温度计），原理是受热，液体膨胀系数变大，从而液体上升。
这种方法测温比较准确。
2.2总技术方案温度测量仪表功能结构先读取环境温度，热电偶测得温度经过ADC转换器变成数字，测得冷端温度，用补偿法再计算出温度值，送到显示器显示。
如果温度超过上限设置，下限设置则蜂鸣器报警，且LED 灯变红。
3.硬件设计3.1热电偶放大器设计冷端补偿专用芯片MAX6675的温度读取芯片MAX6675采用标准SPI串行外设总线与MCU接口，MAX6675只能作为从设备。
温度值与数字对应关系为:温度值=1023.75×转换后的数字量/40953.2热电偶冷端温度补偿方法及电路冷端补偿法：测冷端温度补偿法再计算出温度值送到显示器（循环）LCD显示（循环）ASC码电路：3.3ADC电路由MAX6675完成AD转换。
基于单片机的热电偶冷端温度控制论文
基于单片机的热电偶冷端温度补偿设计摘要：热电偶的冷端温度控制系统以AT89C51单片机为中心控制器件，主要由温度传感模块，A/D转换放大模块，单片机编程模块，显示模块等部分组成。
温度信号由热电偶采集，经MAX6675进行冷端补偿并放大，然后送入单片机内。
显示部分由“人机交互界面”的1602液晶显示，增加可读性。
该系统具备较高的测量精度，能较好的完成设计要求。
Thermocouple cold end temperature control system based on AT89C51 single chip microcomputer as the central control device, mainly by the temperature sensing module, A / D conversion amplification module, MCU programming module, display module and other components. The temperature signal acquisition by thermocouple cold end compensation, by MAX6675 and amplification, and then into the single chip computer. The display section by" interface" of the 1602 liquid crystal display, increase readability. The system has higher accuracy, and better able to complete the design requirements.目录1.引言…………………………………………………………………………………设计任务及要求…………………………………………………………………设计方案…………………………………………………………………………2.1各模块的电路的方案选择及论证…………………………………………2.1.1温度采集及控制模块……………………………………………………2.1.2 主机控制模块…………………………………………………………2. 1. 3显示模块…………………………………………………………………………2.2系统各模块的最终案……………………………………………………………3.功能模块设计和参数计算…………………………………………………………3.1温度采集及控制部分……………………………………………………3.2 单片机控制部分……………………………………………………3.3数字显示部分…………………………………………………4.软件设计…………………………………………………………………4.1主程序………………………………………………………………4.2 液晶显示模块………………………………………………………5.系统测试及结果分析…………………………………………………………5.1实用仪器及型号………………………………………………………5.2.2温度数据采集测试记录……………………………………………6.总结………………………………………………………………………………参考文献……………………………………………………………………………1.引言热电偶在热处理炉温控制，航空发动机排气温度点检等100~1300摄氏度高温度测量领域有着广泛的应用，测量精度意义重大。
基于单片机的热电偶温度测试仪程设计说明
基于热电偶的温度测试仪设计摘要：基于热电偶的温度测试仪，该仪器是以AT89C51单片机为核心，采用热电偶冷端补偿专用芯片max6675K对K型热电偶进行冷端补偿并对来自K 型热电偶的T-和T+端的输入信号进行放大、AD转换以及数字化处理最后经过spi串口传送给单片机，经单片机运算处理，转换成ROM地址，再通过二次查表法计算出实际温度值并调用相关的程序将此温度值送给4位共阳极LED数码管显示或超量程报警。
该热电偶测温仪的软件用C语言编写，采用模块化结构设计。
关键词：热电偶，冷端温度补偿，89C51单片机，max6675，数码管显示Abstract:Based on thermocouple temperature measurement instrument, the instrument is AT89C51 SCM as the core, the compensation of thermocouple dedicated chip max6675K of K type thermocouple cold junction compensation and from the K type thermocouple of T- and T+ input signal amplification, AD conversion and digital processing at last through the SPI serial transmitted to SCM the single chip computer, processing, conversion into ROM address, and then through a two look-up table method to calculate the actual temperature value and call procedures related to the temperature value to a total of 4 anode LED digital tube display or overrange alarm. The thermocouple temperature measurement instrument software using C language, uses the modular structure design.Key words: thermocouple cold end temperature compensation, single-chip computer, 89C51, MAX6675, digital tube display毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
基于51单片机K型热电偶MAX6675的8路温度显示系统
自动化工程训练课程设计目录第一章............................................ 绪论第二章............................................ 方案论证2.1温度采集方案2.2显示界面方案第三章............................................ 系统整体设计3.1 系统总体分析3.2设计原理第四章............................................ 各个元器件及芯片简介4.1 AT89C51单片机介绍4.2 K型热电偶简介4.3 MAX6675简介4.4 LCD12864简介第五章............................................ 各部分电路设计5.1温度采集电路5.2数据处理电路5.3温度显示电路5.4超限报警电路第六章............................................ 心得体会附录1 硬件仿真图与运行效果展示附录2 软件代码第一章绪论在工业生产中，需要检测工艺生产线的温度，而且这个温度范围还很大。
该系统采集主要以Atmel公司的AT89C51单片机为控制处理核心，由它完成对数据的采集处理以及控制数据的无线传输。
AT89C51单片机是一种低功耗/低电压/高性能的8位单片机，片内带有一个8KB的可编程／可擦除／只读存储器。
无线收发一体数传MODEM模块PTR2000芯片性能优异，在业界居领先水平，它的显著特点是所需外围元件少，因而设计非常方便。
因此用来设计工业温度检测系统相当的合适。
在本文中，主要说明单片机与K型热电偶以及K型热电偶模数转换器—MAX6675的组合，形成单片机的温度检测系统。
包括：如何针对系统的需求选择合适的温度检测器件，如何根据选择的器件设计外围电路和单片机的接口电路，如何编写控制温度检测器件进行数据传输的单片机程序，并简要介绍数字温度传感器MAX6675的应用。
基于单片机的温度检测系统方案设计书
课程设计课程名称：基于单片机的温度检测系统设计学院：专业：电自082姓名：学号：年级：三年级任课教师：2011年6月26日目录前言第一章单片机概述第二章总体方案设计2.1 课题的意义2.2 系统整体硬件电路2.2.1 芯片简介2.2.2 硬件电路设计及描述第三章系统软件算法设计3.1 主程序3.2 读温度子程序3.3 串行收发数据子程序3.4 程序流程图课程设计体会参考文献前言一个好的课程设计作品和一份优秀的报告可以让你在应聘工作时被优先录取.a因此,2学生应该静下心来好好想想毕业设计应该做些什么?如何进行?整个设计过程,2对于一般的学生而言是陌生的,2特别是刚入门的初学者,2从无到有地设计出较复杂、特殊的软硬件系统更是一件困难的工作.a若设计者手上有了基本的软、硬件设计资源当作参考,2只是在已有的基础上做功能扩充或系统集成,2这样设计起来将会很方便,2还可以省下设计者收集数据及测试源程序代码是否正确的时间.这次的课程设计就是为锻炼学生的综合能力为前提而开展的。
第一章单片机概述单片机诞生于20世纪70年代末，经历了SCM、MCU、SoC三大阶段。
单片机由运算器、控制器、存储器、输入输出设备构成。
单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O 口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。
早期单片机主要由于工艺及设计水平不高、功耗高和抗干扰性能差等原因，所以采取稳妥方案：即采用较高的分频系数对时钟分频，使得指令周期长，执行速度慢。
以后的 CMOS单片机虽然采用提高时钟频率和缩小分频系数等措施，但这种状态并未被彻底改观(51以及51兼容)。
此间虽有某些精简指令集单片机(RISC)问世,但依然沿袭对时钟分频的作法。
基于单片机的热电偶温度测试仪程设计说明
基于单片机的热电偶温度测试仪程设计说明设计说明：基于单片机的热电偶温度测试仪一、设计目的和背景现代工业生产中，温度是一个非常重要的参数，对于各种设备和工艺的控制都有着重要的影响。
而温度测试仪作为一个常用的传感器设备，用于测量环境中的温度，具有广泛的应用范围。
本设计旨在基于单片机实现一个热电偶温度测试仪，以满足工业生产对于温度测量的需求。
二、系统设计方案本设计采用基于单片机的方式来实现热电偶温度测试仪。
系统主要包含以下几个部分：1.热电偶传感器：用于测量环境中的温度。
热电偶是一种常用的温度传感器，其工作原理是利用热电效应，通过测量两个不同材料的接触处产生的电压来确定温度。
2.单片机：负责采集和处理热电偶传感器测得的温度数据，并将数据显示在LCD屏幕上。
在本设计中，采用AT89C51单片机作为主控制器。
3.信号放大模块：由于热电偶传感器的输出信号较小，需要经过一定的放大处理才能被单片机采集和处理。
信号放大模块采用运放电路实现。
4.电源模块：为整个系统提供稳定的电源，使用直流电源供电。
5.显示模块：将温度数据显示在LCD屏幕上，提供直观的温度信息。
6.按键模块和控制模块：通过按键来设置测试仪的参数和工作模式，并实现对测试仪的控制。
三、系统原理和工作流程1.系统原理：系统的工作原理是通过热电偶传感器测得温度信号，经过信号放大模块放大后，通过AD转换器将模拟信号转换为数字信号，并通过单片机处理和显示。
2.工作流程：首先，热电偶传感器将环境中的温度转换为电压信号，并经过信号放大模块放大后输出。
电压信号经过AD转换器转换为数字信号，单片机通过读取AD转换器的数值来获取温度数据。
通过按键模块设置参数，例如温度单位（摄氏度或华氏度）、温度报警阈值等。
单片机根据这些参数进行温度数据的处理，并将结果显示在LCD屏幕上。
四、硬件设计系统的硬件设计主要包括以下几个方面：1.热电偶传感器的选取和电路连接：选择合适的热电偶传感器，并通过电路连接到信号放大模块。
基于单片机的热电偶测温系统
目录摘要 (3)ABSTRACT (4)1 概述 (5)1.1 单片机的发展及在温度测量中的应用 (5)1.2 温度传感器的分类和发展 (5)1.2.1 非接触式温度传感器 (5)1.2.2 新型温度传感器 (6)1.2.3 接触式温度传感器 (6)1.3 热电偶在温度测量中的应用及存在问题 (7)1.4 热电偶冷端温度的处理方法 (8)1.5 热电偶温度信号的线性化 (9)2系统硬件设计 (10)2.1硬件电路构成 (10)2.2 微型计算机的选择 (10)2.3 热电偶的选择 (11)2.4 测量原理及电路图 (11)2.5 冷端温度补偿及信号处理 (13)2.5.1 AD590 (13)2.5.2 AD590在热电偶冷端补偿中的应用 (14)2.5.3 CD4051 (15)2.6 放大单元 (15)2.6.1 OP07 (15)2.6.2 ICL7650 (15)2. 7 A /D 转换 (16)2.7.1 AD574 的外特性 (16)2.7.2 AD574与89C51的接口电路 (18)2.8 串口输出单元 (18)2.8.1 MAX220 (18)2.8.2 MAX220 的引脚图见图 (19)2.8.3 串行输出电路 (19)2.9 LED 选择及显示电路 (19)2.10电源设计 (21)3软件设计 (22)3.1主程序流程图 (23)3.2 A/D转换子程序 (24)3.3 串口输出子程序 (24)3.4显示子程序 (24)3.5 误差分析 (25)总结 (26)致谢 (27)参考文献 (28)附录 (29)附录1. 整机电路图 (29)附录2 .程序 (30)摘要介绍了一种热电偶线性温度变送装置，该装置由AD590M、标准电阻、放大器、AD 转换器、数据采集与处理系统、串行输出端口、数码显示、DA转换及4～20mA.DC输出等组成。
AD590M除做冷端温度补偿外还作为电流源，在单片计算机的控制下，经标准电阻提供标准毫伏信号先对放大器进行校准，然后系统对热电偶的热电势采样，经计算获得高精度的热电势值，再根据热电势值的大小查热电偶分度表求取对应的温度值，因1372℃范围内该装置的测量误差为±2℃。
单片机课程设计报告 基于单片机的热敏电阻测温系统设计
单片机课程设计报告-- 基于单片机的热敏电阻测温系统设计单片机课程设计报告2011 / 2012 学年第 2学期课程名称：单片机课程设计上机项目：基于单片机的热敏电阻测温系统设计专业班级：电子信息工程02班1摘要在日常生活及工业生产过程中，经常要用到温度的检测及控制，温度是生产过程和科学实验中普遍而且重要的物理参数之一。
传统的测温元件有热电偶和热电阻。
而热电偶和热电阻测出的一般都是电压，再转换成对应的温度，这些方法相对比较复杂，需要比较多的外部硬件支持。
我们用一种相对比较简单的方式来测量。
我们采用温度传感器DS18B20作为检测元件，温度范围为-55~125 ºC,最高分辨率可达0.0625 ºC。
DS18B20可以直接读出被侧温度值，而且采用三线制与单片机相连，减少了外部的硬件电路，具有低成本和易使用的特点。
本文介绍一种基于STC12C5608AD单片机的一种温度测量及报警电路,该电路采用DS18B20作为温度监测元件，测量范围0℃-～+100℃，使用数码管驱动芯片CH451显示，能设置温度报警上下限。
正文着重给出了软硬件系统的各部分电路，介绍了集成温度传感器DS18B20的原理，STC12C5608AD单片机功能和应用。
该电路设计新颖、功能强大、结构简单。
关键词：温度测量DS18B20 STC12C5608AD CH451目录2摘要 (2)第1章绪论 (4)第2 章时间安排 (5)第3章设计方案及选材 (6)3.1 系统器件的选择 (7)3.1.1温度采集模块的选择与论证 (7)3.1.2 显示模块的选择与论证 (8)3.2 设计方案及系统方框图 (8)3.2.1 总体设计方案 (8)3.2.2 系统方框图 (9)第4章硬件设计 (10)4.1 总系统组成图 (10)4.2 温度测量传感器部分 (10)4.3 控制部分 (10)4.4 显示部分 (11)4.5 报警部分 (12)第5章程序流程图设计 (13)5.1 主程序流程图 (13)5.2 温度采集流程图 (14)第6章总结 (15)参考文献 (16)3第1章绪论现在电子技术日新月异，各种新型的自动控制系统也越来越多地运用到人们的日常生活、工业生产等领域，它不但可以提高劳动生产率，而且可以使控制的设备或执行的操作更加精确。
基于单片机的热电偶测温系统方案
基于单片机的热电偶测温系统摘要热电偶传感器是目前接触式测温中应用最广的热电式传感器，在工业用温度传感器中占有及其重要的地位。
本文设计了基于单片机的热电偶测温系统，该测温系统由温度测量电路、运算放大电路、A/D转换电路及显示电路组成，以AT89C51单片机为主控单元。
文中首先介绍了热电偶的测温原理，热电偶冷端补偿方法，结构形式，及其特点等，另外简答介绍了硬件平台中相关模块的功能及用法。
另外对硬件电路包括温度转换芯片MAX6675、K型热电偶、89C51单片机、数码管等元器件及温度采集电路、温度转换电路、数码管显示电路做了详细的介绍及说明。
关键词温度传感器热电偶热时间常数冷端补偿The thermocouple temperature measurement systembased on single chip microcomputerABSTRACTThermocouple sensor is currently the most widely used in non-contact temperature measurement of thermoelectric sensors, in the industry with a temperature sensor and its important status. This paper designed the thermocouple temperature measurement system based on single chip microcomputer, the temperature measurement system composed of temperature measuring circuit, operational amplifier circuit, A/D conversion circuit and display circuit, AT89C51 single chip processor as the main control unit. This paper first introduces the principle of thermocouple temperature measurement, the thermocouple cold junction compensation method, structure form, and its characteristics, etc., in the hardware platform are introduced another short answer function and usage of related modules. In addition to hardware circuit including temperature conversion chip MAX6675, K type thermocouple, 89 c51, digital tube and other components and temperature acquisition circuit, temperature conversion circuit, digital tube display circuit made detailed introduction and description.KEY WORDS Temperature sensor Thermocouple Thermal time constant Cold junction compensation1 绪论温度是反映物体冷热状态的物理参数，对温度的测量在冶金工业、化工生产、电力工程、机械制造和食品加工、国防、科研等领域中有广泛地应用。
基于STC12C5A60S2单片机热电偶温度检测系统
一、设计目的1、了解热电偶的基本概念，掌握热电偶的工作原理；2、掌握热电偶的基本定律、基本类型、温度补偿方法、使用热电偶的测温方法；3、掌握热电偶温度测量系统设计方法，学会独立思考、解决问题的能力。
二、设计任务1、收集资料，阅读文献，了解热电偶测温原理。
2、设计热电偶温度补偿电路，信号放大电路，A/D采样电路及信号的处理显示电路。
3、编写程序实现热电偶温度系统设计，画Protell99电路图。
三、设计内容1、热电偶工作原理：热电偶是一种感温元件，热电偶由两种不同成份的均质金属导体组成，形成两个热电极端。
温度较高的一端为工作端或热端，温度较低的一端为自由端或冷端，自由端通常处于某个恒定的温度下。
当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在塞贝克电动势—热电动势，这就是所谓的塞贝克效应。
测得热电动势后, 即可知道被测介质的温度。
热电偶温度测量由如图所示三部分组成：1）、热电偶2）、毫伏测量电路或毫伏测量仪表3）、连接热电偶和毫伏测量电路的补偿导线与铜线图1 热电偶连接示意图2、工业用普通热电偶结构铂铑10-铂热电偶分度表图2 工业用普通热电偶结构图➢热电极（材料的热电特性稳定）；➢绝缘套管（防止电极间短路）；➢保护套管（隔离电极与介质，免受机械损伤或化学腐蚀等）；➢接线盒。
3、常用的热电偶1）、热电偶名称的含义：前面为正极，后面为负极，下脚标为某种金属的含量。
2）、分度号：代表温度范围和输出电压等级。
热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。
3)、分度表：温度与热电动势之间的关系。
图3 S 型(铂铑10-铂)热电偶分度表 分度表每10℃分档 ,中间值按内插法计算: 式中： tM — 被测温度值； tH — 较高的温度值； tL — 较低的温度值；EM 、EH 、EL — 分别为温度tM 、tH 、tL 对应的热电势4、铂铑10—铂热电偶(S 型)正极：铂铑合金丝,用90％铂和10％铑(重量比)冶炼而成。
基于热电偶的单片机温度控制系统设计
温度控制系统摘要本设计是采用热电偶为温度检测元件的单片机温度控制系统，这个系统是由硬件和软件两部分组成的。
硬件电路包括三个部分：温度检测及放大电路、键盘/显示电路、温度控制电路。
工作过程如下：热电偶检测炉内温度，得到的温度值经过A/D转换后输入到8155进行显示，同时从8155键盘输入系统温度设定值，将设定值与实际测量值进行比较会得到一个偏差值，将此偏差值进行PID处理，处理后的控制量送给双向可控硅。
双向可控硅在给定周期T内具有不同的导通时间，这是由双向可控硅控制极上的触发脉冲控制的，这个触发脉冲是8031的P1.3引脚上产生的，经过零同步脉冲同步后经光耦管和驱动电路输出到可控硅的控制极上，从而改变加热的时间，达到温度控制的目的。
软件部分包括主程序、T0中断服务程序、T1中断服务程序等。
关键词：单片机，温度控制，硬件，PID算法Temperature Control SystemAbstractThe design is a single chip microcomputer temperature control system adopting the electric thermocouple to measure temperature, this system is made up of hardware and software.The circuit of the hardware includes three parts: temperature measure and enlarge circuit、keyboard and LED circuit and temperature control circuit. The working course is as following: the electric thermocouple measures the temperature of the stove, the temperature value is changed by A/D converter, and then it is input to 8155 and shown. At the same time the establishing value of systematic temperature is input from 8155 keyboards , it can receive one difference according to actual measurement value and the establishing value, this difference value is deal with PID, and then give this amount to the two-way silicon controlled rectifier. The two-way silicon controlled rectifier has different leading time in the given cycle T, this time is controlled by polarity’s pulse of touching of the two-way silicon controlled rectifier, this pulse of touching is provided by the P1.3 of 8031, it is synchronous with the zero pulse, and then input to control polarity of silicon controlled rectifier through the Photoelectric coupling and drive circuit, it can change the time of heating, at last this system can achieve the control aim.The part of the software is made up of main program, T0 cutting off service routine, and T1 cutting off service routine and so on.Keywords: single chip computer, temperature control, the hardware, PID algorithm目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1选题的背景 (1)1.2温度控制技术的现状及其发展趋势 (1)1.3国内温度控制技术的研究成果 (2)1.4课题的研究内容 (2)2 温度检测部分 (4)2.1热电偶简介 (4)2.2热电偶在本设计中的应用 (5)3 数据采集部分 (7)3.1ADC0809简介 (7)3.2ADC0809在本设计中的应用 (7)3.3ADC0809转换程序 (8)4 8155的输入与显示部分 (10)4.18155简介 (10)4.28155在本设计中的应用 (11)4.2.1 8155的显示过程 (12)4.2.2 8155的输入过程 (14)5 温度控制部分 (16)5.1双向可控硅简介 (16)5.2温度控制过程 (16)5.3温度控制的算法 (18)5.3.1 PID控制的原理和特点 (18)5.3.2温度控制的具体算法 (19)6 MAX232的介绍 (21)6.1收发器的历史 (21)6.2MAX232的工作电路 (21)6.3MAX232的详细说明 (22)6.3.1双充电泵电压变速器 (22)6.3.2 RS-232驱动器 (22)6.3.3 RS-232接收器 (22)7 软件设计 (24)7.1主程序流程图 (24)7.2部分程序 (24)结论......................................................................................................... 错误!未定义书签。
基于STC12C5A60S2单片机热电偶温度检测系统设计测控系统综合设计
测控系统综合设计一、设计目的1、了解热电偶的基本概念，掌握热电偶的工作原理；2、掌握热电偶的基本定律、基本类型、温度补偿方法、使用热电偶的测温方法；3、掌握热电偶温度测量系统设计方法，学会独立思考、解决问题的能力。
二、设计任务1、收集资料，阅读文献，了解热电偶测温原理。
2、设计热电偶温度补偿电路，信号放大电路，A/D采样电路及信号的处理显示电路。
3、编写程序实现热电偶温度系统设计，画Protell99电路图。
三、设计内容1、热电偶工作原理：热电偶是一种感温元件，热电偶由两种不同成份的均质金属导体组成，形成两个热电极端。
温度较高的一端为工作端或热端，温度较低的一端为自由端或冷端，自由端通常处于某个恒定的温度下。
当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在塞贝克电动势—热电动势，这就是所谓的塞贝克效应。
测得热电动势后, 即可知道被测介质的温度。
热电偶温度测量由如图所示三部分组成：1）、热电偶2）、毫伏测量电路或毫伏测量仪表3）、连接热电偶和毫伏测量电路的补偿导线与铜线图1 热电偶连接示意图2、工业用普通热电偶结构图2 工业用普通热电偶结构图➢热电极（材料的热电特性稳定）；➢绝缘套管（防止电极间短路）；➢保护套管（隔离电极与介质，免受机械损伤或化学腐蚀等）；➢接线盒。
铂铑10-铂热电偶分度表3、常用的热电偶1）、热电偶名称的含义：前面为正极，后面为负极，下脚标为某种金属的含量。
2）、分度号：代表温度范围和输出电压等级。
热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。
3)、分度表：温度与热电动势之间的关系。
图3 S型(铂铑10-铂)热电偶分度表分度表每10℃分档,中间值按内插法计算:式中：tM—被测温度值；tH —较高的温度值；tL — 较低的温度值；EM 、EH 、EL — 分别为温度tM 、tH 、tL 对应的热电势4、铂铑10—铂热电偶(S 型)正极：铂铑合金丝,用90％铂和10％铑(重量比)冶炼而成。
基于单片机和K型热电偶的温度测量系统
4.1 软件介绍............................................................................................................... 23 4.2 主程序........................................................................................................................................................ 23 4.3 温度读取、控制、转换程序.................................................................................................................... 25
5 系统性能测试.....................................................................................27
基于stm32单片机和k型热电偶的工作温度检测仪电路设计
基于stm32单片机和k型热电偶的工作温度检测仪电路设计随着现代工业生产的不断发展，各类工艺过程中的温度控制越来越关键。
因此，设计一款基于STM32单片机和K型热电偶的工作温度检测仪变得越来越重要。
本文将从几个方面介绍该电路的设计流程。
1. STM32单片机的选型和初始化首先需要选取适合本项目的单片机。
鉴于STM32拥有成熟且丰富的资料和开发支持，因此我们选择了STM32F103C8T6。
接着进行初始化工作，包括时钟、IO口等配置工作。
2. K型热电偶的使用K型热电偶具有较高的灵敏度和精度，特别适用于温度测量。
我们需要将其连接到STM32单片机上，实时读取温度值。
为避免外部因素干扰，可以使用缓冲电路、滤波电路等方式进行优化。
3. LCD模块的接入和显示为方便使用者，需要将检测到的温度值显示到LCD模块上。
可以选择带有驱动芯片的LCD模块，进行SPI通信和显示控制。
在具体操作时，需要了解LCD模块的引脚定义、信号极性等参数，并选择合适的显示字库和刷新频率。
4. 电源电路的设计电源电路是任何电子设备的基础。
在本项目中，我们需要为STM32单片机、K型热电偶和LCD模块提供3.3V或5V电源。
可以使用AC/DC变换器、稳压器等电路来实现。
5. 温度采样和控制算法除了硬件部分的设计外，还需要编写控制算法。
通过采样K型热电偶的电压值，并进行放大、滤波等操作，可以得到相应的温度值。
根据实际需求，可以根据温度值控制风扇、加热器等外设，以实现温度控制的自动化。
本文简要介绍了基于STM32单片机和K型热电偶的工作温度检测仪的电路设计流程。
在实际操作中，还要依据具体需求进行电路的优化和改进。
温度控制是工业生产中的重要环节，而基于单片机的检测仪具有较高的灵活性和通用性，对于相关行业的发展具有积极的推动作用。
基于单片机的温度测量系统设计方案
基于单片机的温度测量系统设计方案1 绪论1.1 单片机温度测量系统的选题背景在人类的生活环境中，温度扮演着极其重要的角色。
无论你生活在哪里，从事什么工作，无时无刻不在与温度打着交道。
自18 世纪工业革命以来，工业发展与是否能掌握温度有着密切的联系。
在冶金、钢铁、石化、水泥、玻璃、医药等行业，可以说几乎80%的工业部门都不得不考虑着温度的因素。
温度不但对于工业如此重要，在农业生产中温度的监测与控制也有着十分重要的意义。
我国人多地少，人均占有耕地面积更少。
因此，要改变这种局面，只靠增加耕地面积是不可能实现的，因此我们要另辟蹊径，想办法来提高单位亩产量。
温室大棚技术就是其中一个好的方法。
温室大棚就是建立一个模拟适合生物生长的气候条件，创造一个人工气象环境，来消除温度对生物生长的约束。
而且，温室大棚能克服环境对生物生长的限制，能使不同的农作物在不适合生长的季节产出，使季节对农作物的生长影响不大，部分或完全摆脱了农作物对自然条件的依赖。
由于温室大棚能带来可观的经济效益，所以温室大棚技术越来越普及，并且已成为农民增收的主要手段。
随着大棚技术的普及，温室大棚数量不断增多，温室大棚的温度控制便成为一个十分重要的课题。
传统的温度控制是在温室大棚部悬挂温度计，通过读取温度值来知道大棚的实际温度，然后根据现有温度与额定温度进行比较，看温度是否过高或过低。
如果过高，就对大棚进行降温处理；如果过低，就对大棚进行升温处理。
这些操作都是在人工情况下进行的，耗费了大量的人力物力。
现在，随着国家经济的快速发展，农业产业规模的不断提高，农产品在大棚中培育的品种越来越多，对于数量较多的大棚，传统的温度控制措施就显现出很大的局限性。
大型温室大棚的建设对温度检测技术也提出了越来越高的要求。
今天，我们的生活环境和工作环境有越来越多称之为单片机的小电脑在为我们服务。
单片机在工业控制、尖端武器、通信设备、信息处理、家用电器等各测控领域的应用中独占鳌头。
基于 MCS51 单片机的热电偶测温系统
济南大学自动化与电气工程学院专业综合实训报告综合实训题目：基于MCS51单片机的热电偶测温系统所属实训环节：电气信息类专业综合实训学生姓名宁刚学号：20120321203班级：自动化1201指导教师：王新江计划实训时间：2015.10.12~2015.11.06自动化与电气工程学院制基于MCS51单片机的热电偶测温系统摘要：k型热电偶由两种不同成份的导体（称为K型丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，从而把温度信号转换为电压信号。
本次实训利用这一原理，通过单片机AT89C51实现温度检测、1602显示与声光报警。
关键词：k型热电偶 AT89C51 1602 声光报警Thermocouple temperature measurement systemAbstract: k type thermocouple consists of two kinds of different ingredients of conductor (called k type wire or hot electrode) synthesis loop at both ends, when the junction temperature is not at the same time, in the circuit will generate electromotive force, so as to convert temperature signal to voltage signal. The practical use of this principle, by SCM AT89C51 temperature detection, display and sound and light alarm 1602.Keywords: k type thermocouple ; AT89C51 ;1602 ;sound and light alarm一、技术指标 (3)1、基本要求 (3)2、发挥部分 (3)二、系统整体框图 (3)三、实训内容 (4)四、硬件电路设计 (4)1、主控模块 (5)2、温度信号二级放大模块 (5)3、A/D转换模块 (6)4、显示模块 (7)5、声光报警模块 (8)6、按键模块 (9)7、电路总图 (10)五、系统软件设计 (11)1、设计思想 (11)2、程序设计 (11)六、系统测试与分析 (24)七、操作说明 (24)八、实物图 (25)九、实训总结 (28)一、技术指标1、基本要求1）用K型热电偶测温，测温范围为0—1370°C，对应电压0~54.8186mVDC。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于单片机的热电偶测温系统摘要热电偶传感器是目前接触式测温中应用最广的热电式传感器，在工业用温度传感器中占有及其重要的地位。
本文设计了基于单片机的热电偶测温系统，该测温系统由温度测量电路、运算放大电路、A/D转换电路及显示电路组成，以AT89C51单片机为主控单元。
文中首先介绍了热电偶的测温原理，热电偶冷端补偿方法，结构形式，及其特点等，另外简答介绍了硬件平台中相关模块的功能及用法。
另外对硬件电路包括温度转换芯片MAX6675、K型热电偶、89C51单片机、数码管等元器件及温度采集电路、温度转换电路、数码管显示电路做了详细的介绍及说明。
关键词温度传感器热电偶热时间常数冷端补偿The thermocouple temperature measurement systembased on single chip microcomputerABSTRACTThermocouple sensor is currently the most widely used in non-contact temperature measurement of thermoelectric sensors, in the industry with a temperature sensor and its important status. This paper designed the thermocouple temperature measurement system based on single chip microcomputer, the temperature measurement system composed of temperature measuring circuit, operational amplifier circuit, A/D conversion circuit and display circuit, AT89C51 single chip processor as the main control unit. This paper first introduces the principle of thermocouple temperature measurement, the thermocouple cold junction compensation method, structure form, and its characteristics, etc., in the hardware platform are introduced another short answer function and usage of related modules. In addition to hardware circuit including temperature conversion chip MAX6675, K type thermocouple, 89 c51, digital tube and other components and temperature acquisition circuit, temperature conversion circuit, digital tube display circuit made detailed introduction and description.KEY WORDS Temperature sensor Thermocouple Thermal time constant Cold junction compensation1 绪论温度是反映物体冷热状态的物理参数，对温度的测量在冶金工业、化工生产、电力工程、机械制造和食品加工、国防、科研等领域中有广泛地应用。
在某些特殊的场合对温度的检测速度有很高的要求，例如：在测量汽车发动机吸入空气的温度的时候，就要求热响应时间小于1s；航天飞机的主发动机的温度测量要求0.4s 内完成等。
因此针对以上问题就有人提出温度快速测量的思想。
通常用来测量温度的传感器有热电阻温度传感器、热敏电阻、热电偶、半导体温度传感器等几种。
这些常用温度传感器一般的温度测量中可以满足响应速度的问题。
但在特殊的场合就不能达到快速检测的要求，例如在气体温度测量时候，由于温度传感器自身的热滞特性，而气体传热过程又比较缓慢，气体温度测量就有很大滞后。
工业常用的精度较高的温度传感器有铂热电阻、半导体温度传感器等。
铂热电阻具有温度测量范围大、重复性好、精度高等特点，但是响应不是很快，特别是在对气体温度测量时至少要几秒钟，在某些工作环境比较特殊的场合，如高压环境下，还需使用铠装的铂热电阻，更是延缓了热响应速度。
半导体温度传感器分热敏电阻和PN结型温度传感器两种。
热敏电阻非常适合对微弱温度变化的测量，但是缺点是非线性严重；PN结型的特点是体积小、线性输出、精度高，但是不能使用在液体环境，对气体温度变化响应也较慢[1]。
所以用温度传感器一般都存在着对气体温度变化响应较慢的问题。
在对温度实时性测量要求比较高的系统，运用常用温度测量方法很难做到对温度的快速测量，对系统的精度影响就很大。
在工业过程控制与生产制造领域普遍使用具有较高测温精度及测温范围的热电偶做测温元件。
在工业标准热电偶中,K型(镍铬-镍硅)热电偶由于具有价格低廉、输出热电势值较大、热电势与温度的线性关系好、化学稳定性好、复制性好、可在1000℃下长期使用等特点,因而是工业生产制造部门应用最广泛的热电偶元件。
但是将热电偶应用在基于单片机的嵌入式系统领域时，却存在着以下几方面的问题[2]。
①非线性：热电偶输出热电势与温度之间的关系为非线性关系,因此在应用时必须进行线性化处理。
②冷端补偿:热电偶输出的热电势为冷端保持为0℃时与测量端的电势差值，而在实际应用中冷端的温度是随着环境温度而变化的，故需进行冷端补偿。
③数字化输出：与嵌入式系统接口必然要采用数字化输出及数字化接口，而作为模拟小信号测温元件的热电偶显然无法直接满足这个要求。
在许多热工实验中，往往面临热电偶冷端温度问题,不管是采用恒温补偿法(冰点补偿法)还是电桥补偿法,都会带来实验费用较高、实际的检测系统较复杂.难以达到实时测量、接口转换电路复杂等问题,而随着计算机测控技术在工业生产制造领域的普遍应用,温度参数的微机化测量与控制已成为必然趋势。
因此我们必须解决对热电偶测量信号的放大调理、非线性校正、冷端补偿、模数转换、数字输出接口等一系列复杂的问题,以及解决模拟与数字电路硬件设计过程和建表、查表、插值运算等复杂的软件编制过程,以达到使电路简化,成本减少,增加系统可靠性的目的。
鉴于上面的分析,本论文主要任务是设计一种基于高精度K型热电偶传感器的快速测温系统。
采用带有冷端补偿的温度转换芯片MAX6675、K型热电偶、89C51单片机、数码管等元器件设计出相应温度采集电路、温度转换电路、温度控制电路、超量程报警电路、数码管显示电路。
系统用单片机对带有冷端补偿的温度转换芯片MAX6675进行控制,要达到任务书中的技术指标，并对系统进行protuse的调试和仿真试验，使其具有良好的实用性能，能够实现对固体表面、液体和气体温度的高精度快速测量。
2 系统原理概述2.1 热电偶测温基本原理热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路[2]，当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在热电动势，这就是所谓的塞贝克效应。
两种不同成份的均质导体为热电极，温度较高的一端为工作端（热端），温度较低的一端为自由端（冷端），自由端通常处于某个恒定的温度下。
根据热电动势与温度的函数关系制成热电偶分度表；分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。
在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。
因此，在热电偶测温时，可接入测量仪表，测得热电动势后即可知道被测介质的温度。
热电偶的热电势，应注意如下几个问题：1、热电偶的热电势是热电偶两端温度函数的差，而不是热电偶两端温度差的函数；2、热电偶所产生的热电势的大小当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；3、当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关。
若热电偶冷端的温度保持一定，这时热电偶的热电势仅是工作端温度的单值函数。
2.2 热电偶冷端补偿方案确定热电偶测量温度时要求其冷端（测量端为热端，通过引线与测量电路连接的端称为冷端）的温度保持不变，其热电势大小才与测量温度呈一定的比例关系。
若测量时，冷端的（环境）温度变化，将影响严重测量的准确性。
在冷端采取一定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿。
2.2.1 分立元气件冷端补偿方案方案一的热电偶冷端温度补偿器件是由分立元件构成的,其体积大,使用不够方便,而且在改变桥路电源或热电偶类型时需要重新调整电路的元件值。
主要包括温度采集电路、信号放大电路、A/D转换电路、热电偶冷端补偿电路、数码管显示电路等。
2.2.2 集成电路温度补偿方案方案二采用热电偶冷端补偿专用芯片max6675，max6675温度转换芯片具有冷端温度补偿及对温度进行数字化测量这两项功能[5]。
一方面利用内置温度敏感二极管将环境温度转换成补偿电压，另一方面又通过模数转换器将热电势和补偿电压转换为代表温度的数字量, 将二者相加后从串行接口输出的测量结果，即为实际温度数据。
主要包括温度采集电路、max6675温度转换电路、数码管显示电路等。
2.2.3 方案确定综合对比以上两种方案，方案一电路复杂，且测量不精确照成误差较大，方案二采用集成温度转换芯片不仅能很好的解决冷端温度补偿及温度数值化问题，并消除由热电偶非线性而造成的测量误差,且精确度高，可实现电路的优化设计。
故最后采用方案二。
2.3 硬件组成原理本系统硬件主要由热电偶温度采集电路、MAX6675温度处理电路、89C51单片机控制电路、超量程报警电路和数码管显示电路组成。
热电偶采用分度号为K的热电偶，为了减少外界信号的干扰通过双绞线跟MAX6675芯片直接相连接。
MAX6675芯片通过SPI串行接口传输数据，采用的89C51单片机对带有冷端补偿的温度转换芯片MAX6675进行控制。
本系统设计还具有报警的特点，当所测量的温度低于零摄氏度或者高于400摄氏度时报警电路发出警报。
显示电路由89C51单片机通过锁存器对四位共阳数码管控制，数码管工作需要较大的电流采用型号为8550的PNP三极管进行控制，当所测温度在规定范围内时就可以通过数码管快速显示出来。
