施工控制测量方法及要求
建筑工程施工测量规范
建筑工程施工测量规范篇一：施工控制测量规范2 施工控制测量（Ⅰ）场区平面控制：第7.2.1条场区的平面控制网，可根据场区地形条件和建筑物、构筑物的布置情况，布设成建筑方格网、导线网、三角网或三边网。
第7.2.2条场区的平面控制网，应根据等级控制点进行定位、定向和起算。
第7.2.3条场区平面控制网的等级和精度，应符合下列规定：一、建筑场地大于1K㎡或重要工业区，宜建立相当于一级导线精度的平面控制网；二、建筑场地小于1K㎡或一般性建筑区，可根据需要建立相当于二、三级导线精度的平面控制网；三、当原有控制网作为场区控制网时，应进行复测检查。
第7.2.4条建筑方格网的主要技术要求，应符合表7.2.4的规定。
建筑方格网的主要技术要求表7.2.4第7.2.5条建筑方格网的首级控制，可采用轴线法或布网法，其施测的主要技术要求，应符合下列规定：一、轴线法。
1 轴线宜位于场地的中央，与主要建筑物平行；长轴线上的定位点，不得少于3个；轴线点的点位中误差，不应大于5cm；2放样后的主轴线点位，应进行角度观测，检查直线度；测定交角的测角中误差，不应超过2.5″；直线度的限差，应在180°±5″以内；34轴交点，应在长轴线上丈量全长后确定；短轴线，应根据长轴线定向后测定，其测量精度应与长轴线相同，交角的限差应在90°±5″以内。
二、布网法，宜增测对角线的三边网，其测量精度，不应低于本规范第2.1.8条中四等三边网的规定。
第7.2.6条标桩的埋设深度，应根据地冻线和场地平整的设计标高确定。
第7.2.7条建筑方格网的测量，应符合下列规定：一、角度观测可采用方向观测法，其主要技术要求，应符合表7.2.7的规定；角度观测的主要技术要求表7.2.7-1二、当采用电磁波测距仪测定边长时，应对仪器进行检测，采用仪器的等级及总测回数，应符合表7.2.7-2的规定；采用仪器的等级及总测回数表7.2.7-2三、方格网点平差后，应确定归化数据，并在实地标板上修正至设计位置；四、建筑方格网竣工后，应经过实地复测检查，方能提供给委托单位。
施工测量放样作业方法及要求
施工测量放样作业方法及要求随着建筑行业的发展，施工测量放样作为一项重要的工作环节，对于确保施工质量和工期的达标具有关键性的作用。
本文将介绍施工测量放样的方法及要求，旨在为施工测量工作提供指导和基本准则。
一、施工测量放样的方法1. 确定测量控制点：在进行施工测量放样前，必须确定测量基准点和控制点。
测量基准点是施工测量的参考点，而控制点是用来调整和监控测量误差的。
2. 准备测量工具与设备：进行施工测量放样需要使用各种测量工具和设备，如测量仪器、测量尺、水平仪等。
在进行施工测量前，要确保这些设备的准确性和正常工作状态。
3. 进行放样测量：根据设计图纸和工程要求，将设计中的要素转化为实际的施工工程。
包括标示墙角和开口尺寸、测量地面水平等。
4. 记录与标示：进行施工测量放样时，必须及时记录所得数据，并在测点进行标示，以便施工人员正确理解和执行。
5. 定期校验与调整：施工测量放样是一个持续的过程，在施工过程中需定期校验测量仪器的准确性，并根据实际情况进行调整和修正，以确保测量结果的准确性。
二、施工测量放样的要求1. 准确性：施工测量放样的最基本要求是准确度。
在进行施工测量放样时，必须保证测量结果与设计图纸的要求高度一致，以确保施工工程符合设计要求。
2. 及时性：施工测量放样需要及时进行，尤其是在施工过程中需要不断进行测量和放样，以满足施工的需要，并及时调整和修正。
3. 一致性：在整个施工过程中，必须保持数据和测量结果的一致性，避免在不同的施工阶段出现不一致的情况，以避免后续工作的延误和问题的发生。
4. 标示清晰：在进行施工测量放样时，必须标示清晰，以便施工人员准确理解和执行。
标示应该直观明了，避免产生歧义。
5. 合理性：施工测量放样的结果必须合理，符合工程实际情况，并能够满足施工要求。
在进行施工测量放样前，应充分考虑施工现场的实际情况，制定合理的测量方案。
总结：施工测量放样作为确保施工质量和工期的重要环节，对于建筑工程具有关键性的作用。
施工控制测量方法及要求
施工控制测量方法及要求一、施工控制测量的方法1.直接测量法：直接测量法是通过测量具体实体物体的尺寸、坐标或角度等信息来进行控制的方法。
例如，在土建工程中，可以通过测量基坑的深度、宽度和长度来控制土方开挖的进度；在装饰工程中，可以通过测量墙面的平整度和垂直度来控制砌体施工的质量。
2.间接测量法：间接测量法是通过测量物体影响因素的变化来进行控制的方法。
例如，在钢结构施工中，可以通过测量温度、湿度和风速等参数来把握焊接质量的控制。
3.使用仪器设备：如全站仪、经纬仪、电子水平仪等，借助于高精度测量设备实施控制测量。
这些设备能够提供高精度的测量结果，并通过计算机处理数据，提高施工的控制精度和效率。
4.基于GPS的测量：全球定位系统（GPS）是一种用卫星定位测量地球表面的方法，可以用于测量建筑物的位置和运动，是一种高精度的测量方法。
二、施工控制测量的要求1.精确性要求：施工控制测量应具备高精度和准确性，以保证施工的准确性和质量的可控性。
在测量过程中，应根据实际情况选择合适的测量方法和仪器设备，并严格按照操作规程进行操作，避免因操作不当导致的误差。
2.实时性要求：施工控制测量应具备及时反馈和控制的能力，以便及时调整施工计划和方案。
通过实时的测量数据和分析结果，可以及时发现问题和风险，采取有效措施进行调整，避免造成不可逆的错误和损失。
3.经济性要求：施工控制测量方法和仪器设备应具备经济性，既能满足测量要求，又能降低测量的成本。
在选择仪器设备时，应根据具体项目的需求和测量的精度要求进行评估，并进行合理的投资和运维成本分析。
4.环境适应性要求：施工控制测量方法和仪器设备应具备良好的环境适应性，能够适应各种复杂的施工环境和工程要求。
无论是在户外还是室内，无论是在高温还是低温的环境中，都能够正常运行和保持高精度的测量结果。
5.数据管理要求：施工控制测量数据应进行合理的管理和归档，以便于后续的数据分析和回顾。
建立合理的数据管理系统，可以有助于发现施工过程中的问题和风险，并为后续的工程管理和质量评估提供依据。
施工测量的控制措施
施工测量的控制措施一、工程平面控制1、控制点的选取土方开挖前，要作好工程测量控制，根据工程场地实际情况，采用主轴线控制法，测设和作好建筑位置控制桩。
具体以教学楼3、14轴和D轴设置控制桩点，形成“卄”形主轴线平面控制方案。
控制点设在已有建筑物墙上或作地面控制桩。
2、控制点的定位以城市规划或建设单位指定的一个红线桩和一条红线边为准用直接测法，进行测设平面控制桩。
经过闭合后达到要求精度，即为平面控制标桩。
并据此测量出建筑物各轴线。
控制点测定后，在已有建筑物墙上的，应用红三角标记和注明轴线号；地面上的控制点用砼浇筑成300×300×1000mm桩，顶面复以200×200×4mm钢板，板面上刻十字作为桩点标志，并砌筑窨进形式加以保护。
二、工程标高控制高层建筑施工，至少要设三个现场水准点，以控制和引测建筑物标高，并构成闭合图形，以便闭合校核。
根据现场情况设三个水准点桩（利用平面控制桩）。
实际测设时，应用精度不低于S3级水准仪。
±0.000以上标高引测，主要是沿结构外墙，边柱或楼梯间等向上竖直进行。
水准标高应由三处向上引测，以便相互校核。
三处用钢尺向上引测投点后，把水准仪架设到施工层上，核测三点误差在3mm以内，再以引测点在施工层上抄测标高。
框架拆模后，在柱和墙壁上弹出每楼层500水平线，砌块墙砌好后，同样弹出每个楼层500线。
三、建筑竖向控制1、方法该工程垂直度（竖向）的控制采用激光经纬仪外控法中的延长轴线法进行，方法是将激光经纬仪安置在延长轴线的控制桩上，后视首层轴线后，抬起望远镜将轴线直接投测在施工层上。
2、投测中的要点①、测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不垂直的误差。
②、轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。
必须以首层轴层线位置为准，直接向施工层投测，避免逐层上投造成误差积累。
③、取正倒镜向上投测的平均位置，以抵消经纬仪的视准轴不垂直横轴和横轴不垂直视轴的误差影响。
施工测量有哪些方法
施工测量有哪些方法施工测量是指在工程施工过程中，通过测量手段获取各种工程量和相关信息的过程。
施工测量是一项重要的技术活动，它为工程施工提供了准确、可靠的数据支持，并对工程的质量、进度和成本等方面起着至关重要的作用。
下面将介绍一些常见的施工测量方法。
一、线路控制测量线路控制测量是指对工程施工中的控制线路进行测量，以确定施工中各种线路的位置、方位和高程等参数。
线路控制测量主要包括水平线测量、垂直线测量和高程控制等内容。
水平线测量通常采用全站仪、经纬仪、水准仪、GPS等仪器进行，通过测量线路上一系列控制点的水平位置，确定线路的线形和方位参数。
垂直线测量主要是通过水准仪等仪器，测量线路上各点的高程，并进行相应的修正和调整，以保证施工中的高程控制精度。
二、尺度测量尺度测量是指对工程施工中各种构筑物、设备和构件的尺度进行测量，以确定其大小和形状，主要包括长度测量、角度测量、形位测量和三维测量等内容。
长度测量是通过测量工具，如卷尺、测距仪、全站仪等，对工程施工中各种线段、间距、跨度等进行测量，以确定其长度。
角度测量是通过测量仪器，如经纬仪、全站仪等，对工程施工中各种角度和方位进行测量，以确定其大小和方向。
形位测量是通过测量仪器，如测量软件等，对工程施工中各种构筑物、设备和构件的形状和位置进行测量，以确定其形位误差和调整量。
三维测量是指对工程施工中各种物体的三维坐标进行测量，以确定其空间位置和形状。
三维测量通常采用全站仪、激光测距仪、GPS等仪器进行，通过测量物体上一系列控制点的三维坐标，确定物体的三维位置。
三、载荷测量载荷测量是指对工程施工中的载荷进行测量，以确定施工中各种载荷的大小和位置等参数。
载荷测量主要包括荷载测量、压力测量、力矩测量和变形测量等内容。
荷载测量是通过测量仪器，如称重传感器、拉压力传感器等，对工程施工中的荷载进行测量，以确定其大小和分布等参数。
压力测量是通过测量仪器，如压力传感器、液位计等，对工程施工中的压力进行测量，以确定其大小和分布等参数。

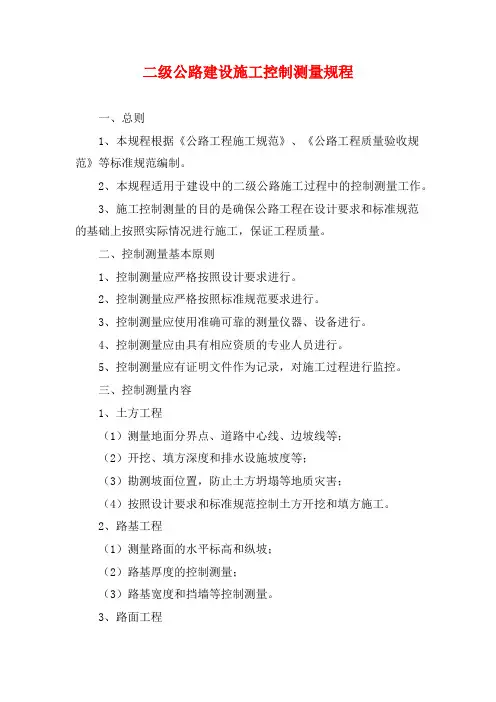

二级公路建设施工控制测量规程
二级公路建设施工控制测量规程一、总则1、本规程根据《公路工程施工规范》、《公路工程质量验收规范》等标准规范编制。
2、本规程适用于建设中的二级公路施工过程中的控制测量工作。
3、施工控制测量的目的是确保公路工程在设计要求和标准规范的基础上按照实际情况进行施工，保证工程质量。
二、控制测量基本原则1、控制测量应严格按照设计要求进行。
2、控制测量应严格按照标准规范要求进行。
3、控制测量应使用准确可靠的测量仪器、设备进行。
4、控制测量应由具有相应资质的专业人员进行。
5、控制测量应有证明文件作为记录，对施工过程进行监控。
三、控制测量内容1、土方工程（1）测量地面分界点、道路中心线、边坡线等；（2）开挖、填方深度和排水设施坡度等；（3）勘测坡面位置，防止土方坍塌等地质灾害；（4）按照设计要求和标准规范控制土方开挖和填方施工。
2、路基工程（1）测量路面的水平标高和纵坡；（2）路基厚度的控制测量；（3）路基宽度和挡墙等控制测量。
3、路面工程（1）路基厚度的控制测量；（2）路面平整度、坡度、跨度等的测量；（3）路面厚度、密度、抗滑性等控制测量。
4、排水工程（1）控制测量沟渠宽度、深度、坡度等；（2）测量边坡高程、水平位置和坡度，保证边坡稳定；（3）测量构筑物高度和位置，保证排水设施的正常运作。
四、控制测量方法1、地面控制测量：使用各种级别的测量仪器，确定地面分界点、道路中心线等。
2、水准测量：使用水准仪进行高程测量。
3、挖方、填方深度控制测量：使用测量员角尺、塔尺等工具进行测量。
4、混凝土结构控制测量：使用正高仪，直尺，坡度表等工具进行测量。
5、钢筋混凝土结构控制测量：使用正高仪、直尺、测距仪等工具进行测量。
五、控制测量过程中的注意事项1、在进行测量前，应先了解施工现场的具体情况，确定测量方法和仪器的选择。
2、测量设备应保持良好的工作状态，保证测量结果的准确性。
3、施工现场的有害气体等环境因素应注意控制。
4、测量工作结束后，应将测量数据即时录入控制测量表格，及时对测量数据进行整理和分析，对异常情况及时采取措施并上报工程质量监督部门。
施工测量控制要点
施工测量控制要点
1、检查测量仪器：对施工测量仪器的全站仪、经纬仪、水准仪、钢尺等必须做到及时送计量器检定部门检校是否合格，加强维修保养按规定定期检修。
2、校测水准点：一般建设单位至少要提供二个水准点，监理工程师要求承包商用往返测法测定其高差，若用I等水准仪所测高差平均值与已知高差值小于±0.4n(mm)时(n为站数)，可认定所给水准点正确，准予使用。
3、校测红线桩：由城市规划部门测定并批准的规划红线是建筑物定位的依据，在法律上起着建设用地四周边界的作用。
首先要核算设计总平图上各红线桩的座标x、y与其边长和左右尖角是否对应。
4、检查承包单位专业测量人员的岗位证书及审核施工方场地测量控制方案。
5、复核控制桩的校核成果、控制桩的保护措施以及平面控制网、高程控制网和临时水准点的测量成果。
施工测量成果报验申请表应符合A5-2表的格式。
施工测量质量控制
施工测量质量控制在建筑工程中，施工测量是一项至关重要的工作，它贯穿于整个施工过程，为施工提供准确的位置、尺寸和形状等信息。
施工测量的质量直接影响到工程的质量、进度和成本，如果测量出现偏差，可能会导致建筑物的结构不稳定、外观不符合设计要求，甚至会引发安全事故。
因此，加强施工测量质量控制具有极其重要的意义。
一、施工测量的主要内容施工测量的主要任务是建立施工控制网、进行建筑物的定位放线、基础施工测量、主体结构施工测量、装饰装修施工测量以及竣工测量等。
1、建立施工控制网施工控制网是为工程施工而布设的测量控制网，包括平面控制网和高程控制网。
平面控制网通常采用导线网、三角网或 GPS 网等形式，高程控制网一般采用水准网。
施工控制网的精度和密度应根据工程的规模、性质和施工要求来确定。
2、建筑物的定位放线根据设计图纸和施工控制网，将建筑物的主要轴线和轮廓线在实地标定出来，确定建筑物的位置和尺寸。
这是施工测量的首要任务，其准确性直接关系到后续施工的顺利进行。
3、基础施工测量在基础施工阶段，需要进行基础轴线的投测、基础标高的控制和基础模板的定位等测量工作，以保证基础的位置、尺寸和标高符合设计要求。
4、主体结构施工测量主体结构施工测量主要包括柱、墙、梁、板等构件的轴线和标高的测量，以及垂直度和平整度的控制。
通过测量及时发现和纠正施工中的偏差，确保主体结构的质量和安全。
5、装饰装修施工测量在装饰装修阶段，要进行墙面、地面、顶棚等的平整度和垂直度测量，门窗洞口的位置和尺寸测量，以及各种装饰线条的定位测量等，为装饰装修施工提供准确的依据。
6、竣工测量竣工测量是在工程竣工后进行的测量工作，主要包括建筑物的竣工平面位置、高程、外形尺寸等的测量，绘制竣工图，为工程的验收和交付使用提供资料。
二、影响施工测量质量的因素施工测量质量受到多种因素的影响，主要包括以下几个方面：1、测量人员的素质测量人员的专业知识、技能水平和工作态度直接影响测量质量。
建筑施工控制测量-施工高程控制测量
建筑施工控制测量-施工高程控制测量
1
场区的高程控制网，应布设成结点水准网、闭合水准环线或附合水准路线，其精度一般不低于四等水准测量精度要求。
对于大中型建筑物施工项目高程测量控制的精度一般不低于三等水准测量精度要
3个。
水准点间距应不大于1km。
距离建筑物、构筑物应大于25m；距离回填土边线应大于15m 2
建筑物高程控制测量主要采用水准测量，水准测量的精度应不低于四等水准测量的精度要求。
建筑物高程控制的水准点，可设置在建筑物的平面控制网的标桩上或外围的固定地物上，也可单独埋设。
水准的个数不应少于2个。
当场地高程控制点距离施工建筑物小于200m 时，可直接利用。
其密度应尽量满足安置一次仪器就能测设出所需的
水准点标桩不能保存时，应将其高程引测至稳固的建筑物或构筑物上，引测的精度，应不低于四等水准测量。
施工现场测量与控制方法
施工现场测量与控制方法施工现场是建筑工程的关键环节，也是质量控制的重要环节。
在建筑工程中，测量与控制方法是确保工程质量的重要手段。
本文将探讨施工现场测量与控制方法，以及其在建筑工程中的应用。
1. 简介施工现场测量与控制方法是指通过使用测绘仪器、测量设备和软件等工具，对施工现场进行精确测量和控制，以确保工程质量的一系列方法。
它主要包括测量现场地形地貌、测量施工材料和施工工艺的尺寸、测量施工过程的水平垂直深度等。
2. 测量现场地形地貌在施工前，需要对施工现场的地形地貌进行测量。
通过使用全站仪、GPS等测绘仪器，可以准确测量出施工现场的地形地貌，包括地面高度、坡度、地下管线等。
这对于确定施工工艺、选择施工方法以及制定施工方案具有重要意义。
3. 测量施工材料和施工工艺的尺寸在进行施工过程中，需要对施工材料和施工工艺进行尺寸测量，以确保其符合设计要求。
测量工具可以使用测量尺、卷尺、水平仪等。
例如，在混凝土施工中，需要对模板的尺寸进行测量，以确保混凝土的浇筑尺寸符合设计要求。
4. 测量施工过程的水平垂直深度施工过程中的水平和垂直深度控制是确保工程质量的关键环节。
通过使用水平仪、经纬仪等测量设备，可以对施工过程中的水平和垂直深度进行精确控制。
例如，在砌筑墙体时，需要对墙的垂直度进行测量和控制，以确保墙体的垂直度符合要求。
5. 现代技术在施工现场测量与控制中的应用随着科技的不断发展，现代技术在施工现场测量与控制中发挥了重要作用。
例如，通过使用激光测距仪可以实现对施工现场的远距离测量，大大提高了测量的精确度和效率。
另外，建筑信息模型（BIM）技术的应用，使得对施工现场进行工作量和质量控制更加便捷和准确。
6. 测量与控制中的数据处理和分析在施工现场测量与控制过程中，需要进行数据处理和分析。
通过使用数字化软件和工具，可以对测量数据进行处理和分析，进一步提高施工质量的控制能力。
例如，通过对施工现场测量数据进行三维模型的建立和分析，可以帮助发现问题，并及时采取控制措施。
工程施工控制测量
工程施工控制测量一、工程施工控制测量的作用1、确保工程按计划进行：通过对工程进度进行控制测量，可以及时发现工程施工中存在的问题和障碍，及时采取措施进行调整，确保工程按计划进行；2、保证工程质量：通过对工程质量进行控制测量，可以及时发现工程施工过程中存在的质量问题，采取措施及时进行整改，确保工程质量达到设计要求；3、控制工程成本：通过对工程成本进行控制测量，可以及时监控工程施工过程中的费用支出情况，避免超预算，确保工程成本控制在合理范围内；4、提高工程管理水平：通过对工程施工过程进行控制测量，可以为工程管理者提供准确的数据支持，帮助他们及时做出决策，提高工程管理水平。
二、工程施工控制测量的内容1、进度控制测量：进度控制测量是对工程施工进度的控制和分析，通过对工程施工进度的监测、评估和报告，及时发现工程施工进度偏差，采取措施进行调整，确保工程按计划进行。
进度控制测量的具体内容包括：制定施工进度计划、监测施工进度、分析施工进度偏差、采取措施调整施工进度等。
2、质量控制测量：质量控制测量是对工程施工质量的控制和分析，通过对工程施工质量的监测、评估和报告，及时发现工程施工质量问题，采取措施进行整改，确保工程质量达到设计要求。
质量控制测量的具体内容包括：制定质量控制计划、监测施工质量、评估施工质量、整改质量问题等。
3、成本控制测量：成本控制测量是对工程施工成本的控制和分析，通过对工程施工成本的监测、评估和报告，及时发现工程施工成本偏高的问题，采取措施进行节约，确保工程成本控制在合理范围内。
成本控制测量的具体内容包括：制定成本控制计划、监测施工成本、评估施工成本、节约成本等。
4、其他控制测量：除了进度、质量和成本之外，工程施工还需进行其他方面的控制测量，如安全控制测量、环境保护控制测量等，以确保工程施工过程中各个方面的安全和合规。
三、工程施工控制测量的方法和技术1、数据采集技术：工程施工控制测量需要大量的数据支持，数据采集技术是确保数据准确采集的重要手段。
工程施工测量的规范要求
工程施工测量的规范要求工程施工测量是指在建设工程施工过程中，对土地、地下设施、建筑物等进行精确测量的过程。
准确的测量数据是确保工程质量和施工安全的基础，因此，工程施工测量必须遵循一系列的规范要求。
以下是工程施工测量的规范要求：1. 测量设备及仪器的准备与校验在进行测量工作之前，必须确保使用的测量设备和仪器符合标准要求，并且进行必要的校验和检测。
例如，测量仪器的精度、灵敏度等技术指标必须满足相应的规范要求，以确保测量结果的准确性。
2. 施工测量基准的确定在进行工程施工测量之前，必须确定适用的测量基准。
根据不同的工程类型和测量对象，可以选择相应的测量方法和基准，比如全站仪、放射状控制网等。
同时，在确定基准的过程中，必须考虑到地理、气候、地形等各种因素的影响，以保证测量的准确性。
3. 测量控制网的布设为了保证施工测量的准确性和连续性，必须布设相应的测量控制网。
测量控制网是通过设置一定数量的控制点，用于定位和测量工程中的各个重要位置。
在布设测量控制网时，应根据工程的特点和要求，合理确定控制点的位置和数量，并确保控制点之间的连续性和可靠性。
4. 测量数据的记录与管理在施工测量过程中，必须及时、准确地记录和管理测量数据。
这包括记录测量仪器的读数、测量点的坐标数据、测量结果等。
同时，还需要建立相应的测量数据管理系统，以便于数据的查询和分析，并确保数据的完整性和可靠性。
5. 唯一标识与保护为了避免施工测量数据的混淆和误用，需要为每个测量点和测量数据赋予唯一的标识符，并建立相应的标识符管理系统。
此外，在进行施工测量时，必须妥善保护测量设备和仪器，避免受到损坏和干扰，以确保测量的准确性和可靠性。
6. 测量结果的分析与应用施工测量的最终目的是为了获得准确的测量结果，并据此进行工程设计、施工规划等工作。
因此，在测量结果的分析与应用中，必须进行科学的数据处理和分析，以获得可靠的工程参数和结论。
同时，还需要将测量结果与其他相关数据进行比对和验证，以确保工程施工的准确性和可行性。
施工测量的控制措施
施工测量的控制措施施工测量是建筑施工过程中不可或缺的环节，它的准确性直接影响到建筑物的质量和安全。
为了确保施工测量工作的准确性和可靠性，需要采取一系列的控制措施。
下面将详细介绍施工测量的控制措施。
1.确定测量控制点：在施工单位测量控制点的选择上，应根据设计图纸和施工方案的要求，确定好控制点的数量和位置，并标示清楚。
这些控制点一般包括基准点、固定测量点、临时固定点等。
2.确定测量基准：测量工作需要有一个统一的基准，以确保测量结果的一致性和可比性。
施工测量一般采用工程测量基准和控制网作为测量的基础。
在选择测量基准时，需要考虑其稳定性和可靠性，并进行必要的校准和检验。
3.使用合适的测量仪器：选择合适的测量仪器是保证测量准确性的关键因素。
根据具体的测量任务，选择适当的仪器和设备进行测量，例如全站仪、水准仪、经纬仪等。
并确保测量仪器的准确度和灵敏度符合相关标准要求，并经常进行校准和检验。
4.采用正确的测量方法：根据不同的测量任务和要求，选择合适的测量方法进行测量。
例如，对于大型建筑物的测量，常使用全站仪进行三角测量或交会测量；对于地下管道的测量，常使用导线测量和剖面测量等。
在测量过程中，需要注意选择合适的目标和参考点，并采取有效的纠正和校正措施。
5.进行现场控制和监督：施工测量是一个复杂的过程，需要进行现场控制和监督以确保工作的准确性和可靠性。
在施工测量过程中，需要有专门的人员进行现场控制和指导，并监督测量工作的实施情况。
同时，将现场测量结果与设计图纸进行对比和校验，及时发现和纠正测量误差。
6.使用辅助工具和技术：为了提高测量的准确性和效率，可以使用辅助工具和技术。
例如，在进行高层建筑的垂直和水平测量时，可以使用测量器具和支架；在进行地下管线的测量时，可以使用雷达扫描仪等非接触式测量技术。
这些辅助工具和技术能够提高测量的精度和可靠性。
7.建立测量档案和质量跟踪系统：为了保证施工测量的可追溯性和质量控制，需要建立测量档案和质量跟踪系统。
现场施工测量的控制要点
1、CPⅢ点应沿线路布置在路基两侧的接触网杆或基础、 桥梁防撞墙、隧道边墙上。
桥梁地段，对应桥墩上方梁的固定端，CPⅢ点位置设在防 撞墙内侧并垂直于线路方向，也可在防撞墙施工时预留孔位 ，如下图所示：
棱镜
设标点埋设示意图
棱镜
防撞墙
防撞墙
路基地段，CPⅢ点设于接触网支柱的基座上或单独设桩，在 基座施工时在基座外侧靠近线位预埋一根深110mm，直径 35mm的塑料管，该塑料管水平放置，上部与接触网支柱的基 座一致。
常规三角高程测量
三角高程测量原理
Dtanα
A、B两点间的高差：
hAB D tan i v
α
若用测距仪测得斜距： i
A
hAB S sin i v HA
D
大地水准面
直觇 A-B、反觇 B-A ——对向观测
v
B hAB
HB
不量仪器高、棱镜高的中间设站三角高程测量
指标差计算公式： i L R 360
3、CPⅢ点的预埋件应埋设稳固；当预埋件埋设于承载基础顶 面时应保证其铅垂；当预埋件横向埋设时宜使预埋件水平。
平面位置测量标志及连接件
4、CPⅢ点的编号原则
在一条线路上，CPIII控制点号和自由测站的编号应唯一、便 于查找。
应以每公里为编号单元，在一公里内按照线路前进方向进行 左右奇偶编号，设定点号为****（里程）3（代表CPIII点）01 、02、03、04、……，里程的位数依据工程规模确定，01～99 号数循环。
要经过专业机构进行测定常数，各棱镜常数互差不得大于0.2mm 。
全站仪应定期在具有测绘仪器检定资质的部门进行检定，每年 检定一次，检定合格的仪器方可使用。在每次项目开工前，要进 行以下项目的常规检验和校正，使仪器处在良好状态。
工程测量施工规范(3篇)
第1篇一、前言工程测量是工程建设中不可或缺的一环，它直接关系到工程建设的质量、进度和安全。
为了确保工程测量的准确性和可靠性，提高施工效率，保障施工安全，特制定本工程测量施工规范。
二、适用范围本规范适用于各类工程建设中的测量工作，包括但不限于建筑工程、水利工程、交通工程、市政工程等。
三、基本要求1. 测量人员应具备相应的资质和技能，熟悉工程测量规范和操作规程。
2. 测量仪器设备应定期进行检定和校准，确保测量精度。
3. 测量工作应按照设计文件和施工图纸进行，确保测量数据的准确性。
4. 测量成果应进行审核和验收，确保其符合规范要求。
四、测量工作内容1. 施工控制网布设（1）根据工程设计文件，布设施工控制网，包括平面控制网和高程控制网。
（2）控制网布设应满足精度要求，保证工程建设的整体控制。
2. 建筑物放样（1）根据设计图纸和施工控制网，进行建筑物放样。
（2）放样应确保建筑物位置、尺寸和形状的准确性。
3. 施工过程测量（1）施工过程中，对关键部位进行测量，如轴线、标高、角度等。
（2）及时调整施工偏差，确保施工质量。
4. 施工监测（1）对施工过程中可能出现的变形、沉降、裂缝等问题进行监测。
（2）根据监测结果，采取相应的措施，确保工程安全。
五、测量精度要求1. 平面控制网：相对误差不大于1/10000，绝对误差不大于10mm。
2. 高程控制网：相对误差不大于1/10000，绝对误差不大于5mm。
3. 建筑物放样：相对误差不大于1/10000，绝对误差不大于5mm。
4. 施工过程测量：相对误差不大于1/10000，绝对误差不大于10mm。
六、测量成果管理1. 测量成果应完整、准确、清晰，便于查阅。
2. 测量成果应按照规定进行归档、保存和管理。
3. 测量成果的审核和验收应按照规范要求进行。
七、附则1. 本规范自发布之日起施行。
2. 本规范由XX单位负责解释。
3. 本规范未尽事宜，可参照国家有关法律法规执行。
第2篇工程测量作为工程建设的重要环节，对于确保工程质量和安全具有至关重要的作用。
襄汾县人行景观桥—施工测量控制方案
襄汾县人行景观桥—施工测量控制方案测量，是桥梁建设中的灵魂。
它不仅要求精确，更要求细致入微，每一寸土地，每一块石头，都要在测量的尺度下找到它们的位置。
今天，我要为大家带来的，是襄汾县人行景观桥的施工测量控制方案。
一、项目概述襄汾县人行景观桥，位于县城中心，是一座集休闲、观光、交通于一体的大型桥梁。
桥梁全长500米，宽10米，采用高强度钢材和特种混凝土建造，预计施工周期为12个月。
二、测量控制原则1.确保测量数据真实、准确，不得有丝毫偏差。
2.测量过程严格遵守国家测量标准和规范。
3.采用先进的测量设备和技术，提高测量效率。
4.注重团队合作，确保测量工作顺利进行。
三、测量控制内容1.施工前的地形地貌测量在施工前，我们需要对桥梁所在地的地形地貌进行详细测量。
这包括地面高程、地形坡度、河流流向等数据。
通过对这些数据的收集和分析，为桥梁设计提供基础数据。
2.施工中的桩基测量桩基是桥梁的根基，其位置的准确性至关重要。
在施工过程中，我们需要对桩基的位置、深度进行实时测量，确保桩基施工质量。
3.桥梁主体结构测量桥梁主体结构施工过程中，我们需要对桥梁的轴线、梁体、桥墩等关键部位进行精确测量。
这包括轴线偏位、梁体高程、桥墩位置等数据，以确保桥梁主体结构的准确性和稳定性。
4.施工后的桥梁验收测量在桥梁施工完成后，我们需要对桥梁的整体质量进行验收。
这包括桥梁的轴线、梁体、桥墩等关键部位的数据测量，以确保桥梁满足设计要求。
四、测量控制方法1.地形地貌测量采用全站仪、水准仪等设备，对地形地貌进行实地测量。
同时，利用无人机进行空中摄影，获取高分辨率的地形地貌图像，为桥梁设计提供更为精确的数据。
2.桩基测量采用测距仪、水准仪等设备，对桩基的位置、深度进行实时测量。
同时，利用计算机软件进行数据处理，确保桩基施工质量。
3.桥梁主体结构测量采用全站仪、水准仪等设备，对桥梁主体结构的轴线、梁体、桥墩等关键部位进行精确测量。
同时，利用计算机软件进行数据处理，确保桥梁主体结构的准确性。
施工测量的内容和方法
施工测量的内容和方法一、施工测量的基本工作施工测量现场主要工作有长度的测设、角度的测设、建筑物细部点的平面位置的测设、建筑物细部点高程位置的测设及倾斜线的测设等.测角、测距和测高差是测量的基本工作.平面控制测量必须遵循“由整体到局部”的组织实施原则,以避免放样误差的积累。
大中型的施工项目，应先建立场区控制网，再分别建立建筑物施工控制网，以平面控制网的控制点为基础,测设建筑物的主轴线，根据主轴线再进行建筑物的细部放样；小规模或精度高的独立施工项目,可直接布设建筑物旋工控制网。
高程控制测量宜采用水准测量。
二、施工测量的内容(1)施工控制网的建立.(2)建筑物定位、基础放线及细部测设.（3）竣工图的绘制。
(4）施工和运营期间建筑物的变形观测。
三、施工测量的方法1.已知长度的测设（1）将经纬仪安置在直线的起点上并标定直线的方向。
（2)陆续地在地面上打入尺段桩和终点桩，并在桩面上刻画十字标志。
（3)精密丈量距离的同时,测定量距时的温度及各尺段高差，经尺长改正、温度改正及倾斜改正后，求出丈量的结果.(4）根据丈量结果与已知长度的差值，在终点桩上修正初步标定的刻线；若差值较大，点位落在桩外时，则须换桩。
2.已知角度的测设测设已知角度时，只给出一个方向,按已知角值，在地面上测定另一方向.3.建筑物细部点的平面位置的测设(1）直角坐标法。
(2）极坐标法。
（3)角度前方交会法。
(4）距离交会法。
（5)方向线交会法。
【命题考点】直角坐标法;极坐标法；角度前方交会法；距离交会法；方向线交会法. 【分析预测】(1)分析在已知长度的情况下，施工测量的方法。
（2）分析在已知角度的情况下，如何进行施工测量.（3）分析建筑物细部点的平面位置测设中关于方法的选择.。
1施工测量控制
1施工测量控制(1)测量控制：针对本工程的特点，现场建立平面及高程控制系统，以便在整个施工期间针对其它工程项目的施工进行测量控制。
(2)平面控制系统：拟采用导线测量的方法建立平面控制系统，测量仪器采用J2经纬仪及50m钢卷尺。
用业主提供的控制点点进行控制，设置直线控制桩，控制桩位置应在稳定可靠、便于施工期间保护及使用方便。
(3)高程控制系统：测量仪器采用053型水准仪，根据业主提供的水准，将标高引至各临时水准点上，临时水准点必须坚固稳定，距离不得大于200m且前后通视，临时水准点与设计水准点复测闭合，允许闭合差为±12 JL mm(L为水准线长度公里数)。
2测放临时水准点工程施工之前，应根据图纸指定水准系统的已知水准点，引导至施工范围内，设置临时水准点，当施工牵涉到的水准系统不是一个标准时，应同意换算为工程的施工水准系统，据此设立临时水准点。
临时水准点设置后，要逐一编号，其精度要求闭合差不得超过规范要求，并标在图纸上。
根据需要和设置的牢固程度应定期进行复测。
3临时水准点的设置要求是：(1)应设置在坚硬的固定建筑物、构筑物上，或者设置在不受影响和外界干扰的稳定土层内；(2)在野外每400m设置一个水准点；(3)两水准点之间能保持通视。
3平面放线根据工程的起点、终点、导线桩和转折点的设计坐标，计算出这些点与附近控制点或建筑物之间的关系，然后根据这些关系把各个放线点用标桩固定在地面上。
为了避免差错，每个点在接到监理的交点后都要进行复核，并将复核结果向监理工程师汇报。
平面放线时，在工程的起点、导线桩、终点和转折点均已打桩核定后，再进行中心线和转角测量。
中心线测量时，应每隔20〜30m打一中心桩，中心桩的间距应统一，以便于统计距离和施工取料。
然后根据工程规定需要的宽度用白灰撒出开挖边线。
4纵断面水准测量纵断面水准测量之前，应先沿工程的施工线路每隔20m的距离设置临时水准点，临时水准点的精度要求闭合差在平坦地区不得超过1mm。
施工测量方法及精度评定
施工测量方法及精度评定施工测量是指在施工过程中对建筑物或工程项目进行测量的过程，其目的是获得准确的测量数据，以确保施工质量和工程安全。
施工测量方法及精度评定是施工测量中最为重要的一环，下面将详细介绍施工测量方法及精度评定的相关内容。
一、施工测量方法1.直接测量法：即通过测量仪器和工具直接测量对象的尺寸、形状、位置等参数。
例如，使用测量尺、测量线、测角器等测量工具进行测量。
2.间接测量法：即通过数学计算、比例关系等间接获取待测参数的数值。
例如，通过已知长度的基准线和三角函数计算待测线段的长度。
3.光学测量法：即利用光学原理进行测量的方法。
例如，使用经纬仪、光电测距仪等测量仪器进行测量。
4.遥感测量法：即通过航空摄影、卫星遥感等手段获取测量数据。
例如，利用卫星图像进行地形测量和变化监测。
5.激光测量法：即通过激光测距仪、激光测高仪等激光测量仪器进行测量。
激光测量具有快速、准确、高效等优点，被广泛应用于建筑施工中。
二、施工测量精度评定施工测量精度评定是衡量测量数据准确性的一种方法，通过评定测量精度可以判断测量数据是否满足工程设计要求。
下面是施工测量精度评定的一般步骤：1.制定测量规程：在施工前，根据工程的具体要求和测量任务，制定相应的测量规程，明确测量的准确性要求和方法。
2.校核测量仪器：对测量仪器进行校核和检定，确保测量仪器的准确度和灵敏度满足施工测量的要求。
3.定义控制点：在测量区域内，设立一些控制点，用于定位和辅助测量。
控制点的布设应符合工程的布置情况，同时要考虑到测量的便捷性和准确性。
4.进行测量：按照测量规程和设计要求，进行测量工作。
测量过程中要注意测量仪器的使用方法，保持仪器的稳定和准确。
5.数据处理与分析：对测得的数据进行处理，包括数据校核、差值计算等。
同时，对不满足精度要求的数据进行剔除或修正，并进行统计分析。
6.精度评定：根据测量数据的准确性，参考国家标准或行业标准，评定测量数据的精度等级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工控制测量方法及要求本作业指导书就是针对施工控制测量得特点与作业需要编写得，服务范围就是二等以下施工平面控制网、平高控制网、高程控制网得建立与控制点加密。
使用本指导书进行测量作业，应遵守《国家三角测量规范》、《国家一、二等水准测量规范》、《国家三、四等水准测量规范》、《水利水电工程施工测量规范》等规程规范。
如业主有特殊要求得,按业主要求执行。
一、准备工作1.收集资料１、1广泛收集测区及其附近已有得控制测量成果与地形图资料。
（1)控制测量资料包括成果表、点之记、展点图、路线图、计算说明与技术总结等。
收集资料时要查明施测年代、作业单位、依据规范、平高系统、施测等级与成果得精度评定.成果精度指三角网得高程、测角、点位、最弱边、相对点位中误差；水准路线中每公里偶然中误差与水准点得高程中误差等。
（2）收集得地形图资料包括测区范围内及周边地区各种比例尺地形图与专业用图,主要查明地图得比例尺、施测年代、作业单位、依据规范、坐标系统、高程系统与成图质量等。
（3)如果收集到得控制资料得坐标系统、高程系统不一致，则应收集、整理这些不同系统间得换算关系。
1、２收集合同文件、工程设计文件、业主（监理）文件中有关测量专业得技术要求与规定。
１、3准备相应得规范：《国家三角测量规范》、《国家一、二等水准测量规范》、《国家三、四等水准测量规范》、《GPS测量规范》、《水利水电工程施工测量规范》。
1、4了解测区得行政划分、社会治安、交通运输、物资供应、风俗习惯、气象、地质情况。
例如了解冻土深度，用以考虑埋石深度；最大风力,以考虑觇标得结构;雾季、雨季与风季得起止时间，封冻与解冻时间，以确定适宜得作业月份。
2、现场踏勘携带收集到得测区地形图、控制展点图、点之记等资料到现场踏勘。
踏勘主要了解以下内容：2、1原有得三角点、导线点、水准点、ＧPS点得位置,了解觇标、标石与标志得现状,其造标埋石得质量，以便决定有无利用价值。
2、2原有地形图就是否与现有地物、地貌相一致,着重踏勘增加了哪些建筑物，为控制网图上设计做准备。
2、3调查测区内交通现状,以便确定合理得高程测量方案,测量时选择适当得交通工具.2、4现场踏勘应作好记录，并编写踏勘报告。
3、技术设计技术设计就是根据工程建设项目得规模与对施工测量精度得要求，及合同、业主与监理得要求,结合测区自然地理条件得特征,选择最佳布网方案与观测方案,保证在规定期限内多快好省地完成生产任务。
3、1技术设计必须包括下列主要内容：３、1、１任务概述：说明工程建设项目得名称、工程规模、来源、用途、测区范围、地理位置、行政隶属、任务得内容与特点、工作量以及采用得技术依据。
3、1、２测区概况：说明测区得地理特征、居民地、交通、气候等情况，并划分测区困难类别。
３、1、3已有资料得分析、评价与利用:说明已有资料得作业单位、施测年代、采用得技术依据与选用得基准；分析已有资料得质量情况,并作出评价与指出利用得可能性。
3、１、4平面控制：说明控制网采用得平面基准、等级划分以及各网点或导线点得点号、位置、图形、点得密度、已知点得利用与联测方案;初步确定得觇标高度与类型、标石得类型与埋设要求；观测方法及使用得仪器。
３、1、5高程控制：说明采用得高程基准及高程控制网等级，附合路线长度及其构网图形，高程点或标志得类型与埋设要求；拟定观测与连测方案,观测方法及技术要求等。
3、1、6内业计算:外业成果资料得分析与评价,选定得起算数据及其评价,选用得计算数学模型，计算与检校得方法及其精度要求，成果资料得要求等. ３、2控制测量技术设计过程如下:3、2、1已有控制网成果得精度分析,必要时实测部分角度与边长，掌握起算数据得精度情况.３、2、2根据控制网得用途、工程规模、类型及建筑布置、精度要求来确定控制网得等级;根据测区地形、起算点情况及使用得仪器设备来确定控制网得类型。
平面控制可采用三角测量、边角组合测量、导线测量与GPS测量。
高程控制可采用水准测量与三角高程测量，布设成闭合环线、附合线路或结点网。
３、3控制网图上设计根据工程设计意图及其对控制网得精度要求，拟定合理布网方案，利用测区地形地物特点在图上设计出一个图形结构强得网.３、３、1三角网(或边角网)对点位得要求：(１）图形结构好，边长适中,传距角大于20ｏ。
（2）就是制高点，山尖上或高建筑物上,视野开阔，便于加密。
(3）视线高出或旁离障碍物1、５米。
（4）能埋建牢固得测量标志，且能长期保存.（5）充分利用测区内原有得旧点,以节省开支。
（６）为了安全，点位要离开公路、铁路、高压线等危险源.３、３、2图上设计步骤：(１）利用工程整体平面布置图展绘已有控制测量网点。
（2)按照保证精度,方便施工与测量得原则布设施工控制测量网点。
(３)判断与检查点间通视情况。
(4）估算控制网得精度。
(５）拟定三角高程起算点及水准联测路线。
3、4控制网优化设计先提出多种布网方案，测角网、测边网、导线网、边角组合网以及测哪些边、测哪些角等,根据网形与各点近似坐标,利用计算程序进行精度估算，优选出点位中误差最小，相对点位中误差在重要方向上得分量最小,而观测工作量最小得方案。
3、５根据对测区情况得调查与图上设计得结果,写出文字说明，整理各种数据、图表，并拟定作业计划。
3、6上报有关领导部门审核４、检校仪器按规范要求在控制测量作业前对准备使用得仪器与配套得器具进行检定与校准.二、埋建测量标志１、选点选点就是把图上设计得点位落实到实地,并根据具体情况进行修改。
边角网点选在通视良好、交通方便、地基稳定且能长期保存得地方。
视线要避开障碍物。
对于能够长期保存、离施工区较远得点要考虑到图形结构与便于加密。
直接用于施工放样得控制点要便于放样。
GPS网得选点不要求相连得边都通视，但为了使用常规仪器测量时能够后视与检核,每点至少有两个点与它通视.同时要求地势开阔,能够接收到足够得卫星信号.2、建标2、1施工测量得首级控制点与要长期保存得各级控制点应埋设具有强制归心装置砼标墩或钢架标墩；其它平面控制点可埋设地面标石或地面标志。
2、2砼标墩埋标过程:实地标定点位;挖基坑及浇筑标墩基础平台；立模板,树钢筋，浇混凝土，固定不锈钢标盘;外观整饰编号;加保护装置.2、3钢架标墩埋设过程：实地标定点位;挖基坑及浇筑坑底水平层;树立加工好得钢架标;浇筑混凝土；刷防锈柒；加保护装置。
2、4埋设地面标石就是将灌制好得嵌有金属中心标志得标石浇筑埋设于地面，其过程就是:挖基坑,坑底要整平夯实，再填砂石捣固,浇底层混凝土树标石并浇筑混凝土。
在基岩层上或坚硬得混凝土路面上，可以直接钻孔,将刻有中心标志得胀锚螺栓打入孔内.２、５标墩埋好后要稳定至少１５天才能开始观测.三、经纬仪角度观测１、观测注意事项1、１角度观测应遵守下列规定：观测应在成象清晰、稳定得条件下进行。
晴天得日出、日落与中午前后，如果成象模糊或跳动剧烈，不应进行观测；1、2观测前应凉置仪器30分钟,让仪器温度与外界温度基本一致后才能开始观测。
观测过程中仪器不得受日光直接照射;1、３仪器照准部旋转时,应平稳匀速;制动螺旋不宜拧得过紧;微动螺旋应尽量使用中间部位。
精确照目标时,微动螺旋最后应为旋进方向。
1、4观测过程中，仪器气泡中心偏离值不得超过一格。
当偏移值接近限值时，应在测回之间重新整置仪器。
１、5观测必须按规范要求进行，观测成果应做到记录真实,字迹工整，注记明确,观测要求及各项限差均应符合规范规定。
1、6观测完后，应立即检查记录,计算各项观测误差就是否在限差范围内，确认全部符合规定限差方可离去，以免造成不必要得返工与重测。
１、7用电子手簿记录时，软件必须就是经过鉴定且经总工程师批准使用得。
2.角度观测前准备工作(1)资料准备:观测计划、人员分工、作业技术规范。
（2）观测设备：经纬仪、连接螺丝、脚架（有强制对中观测墩得不要脚架)（３)照准设备:照准杆或觇牌、基座、脚架（有强制对中观测墩得不要脚架).（4）通讯及交通工具:对讲机或无线电话、车辆。
(5）辅助工具：小钢尺、温度计、气压表、计算器、测伞。
（6)记录工具：记录本、电子手簿、笔等3、一个测站上观测工作顺序３、1安置经纬仪(1）先将脚架安放在测站上,使脚架头大致水平,脚架头中心大致对准测站中心；把仪器固定在脚架上，移动脚架得两个脚，使地面测站标志中心与对中器中心大致重合;（２）通过升降脚架使圆水准气泡居中，松开仪器连接螺丝,移动仪器,使地面测站标志中心与对中器中心精确重合，拧紧连接螺丝。
（3）用仪器脚螺旋精确整平仪器:先将长水准管与两脚螺旋平行,调整这两个脚螺旋使水泡居中;再使长水准管垂直于这两个脚螺旋得连线方向，调整第三脚螺旋,使气泡居中。
以上对中、整平过程可能要反复进行，直到精确对中，且旋转照准部在各个方向上,长水准管气泡居中。
在强制对中观测墩上安置仪器时,没有（1）、(２）步骤。
３、２根据观测方案,利用技术设计或选点略图寻找并识别各观测目标；３、3量取仪器高度、觇标高度（注意量取得位置）、温度、气压。
３、4观测角度观测一般采用方向观测法进行,方向观测法一测回得操作步骤如下：（1）将仪器照准零方向（第一方向）,按观测度盘表配置好度盘与测微器位置;(2)顺时针方向旋转照准部１~2周后精确照准零方向,读定度、分与光学测微器读数两次(重合两次、读两次数);（3)顺时针方向旋转照准部,精确照准1方向,读定度、分与光学测微器读数两次。
继续顺时针方向旋转照准部依次观测2、3、4……N方向，最后闭合至零方向。
以上观测为上半测回。
（4）纵转望远镜,逆时针方向旋转照准部1～２周后,精确照准零方向，读数（重合两次、读数两次).(５）逆时针方向旋转照准部,按上半测回观测得相反次序N……3、2、1观测至零方向.以上操作为一测回,当方向数小于四个时,可不闭合至零方向。
3、５记录检查，如有需要重测（或补测）得，应马上重(补)测.重测注意事项如下：(1）重测一般应在基本测回(即规定得全部测回）完成以后，对全部成果进行综合分析，作出正确得取舍,并尽可能分析出影响质量得原因后再进行。
切忌不加分析，片面地、盲目地追求观测成果得表面上合格,以致最后得不到良好得结果.（2)因对错度盘、测错方向、读错记错、碰动仪器、气泡偏离过大、上半测回归零差超限以及其它原因未测完得测回，都可以立即重测，并不算重测得测回数。
（３）一测回中2Ｃ互差超限或化归同一起始方向后，同一方向值各测回互差超限时,重测超限方向并联测零方向(起始方向得度盘位置与原测回相同）。
因测回互差超限重测时，除明显孤值外，原则上应重测观测结果中2Ｃ值最大与最小得测回。
(4)一测回中超限得方向数大于测站方向总数得1／3时，应重测整个测回。
(5）若零方向得2C互差超限或下半测回得归零差超限,则应重测整个测回。
