高速铁路路基接触网支柱及拉线基础施工控制

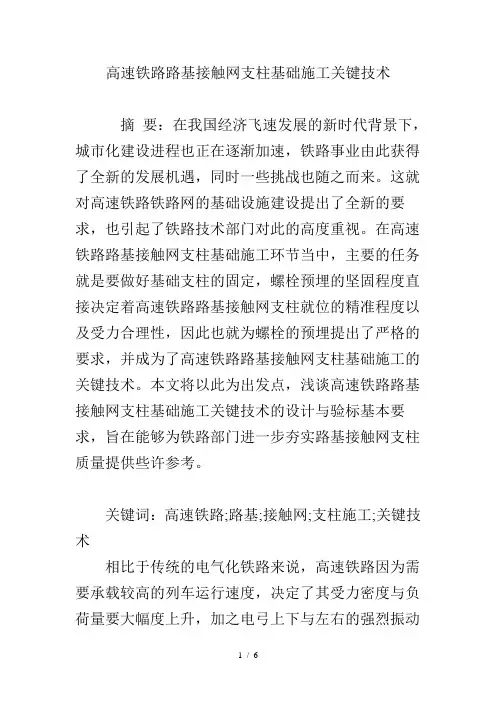

高速铁路路基接触网支柱基础施工关键技术
高速铁路路基接触网支柱基础施工关键技术摘要：在我国经济飞速发展的新时代背景下，城市化建设进程也正在逐渐加速，铁路事业由此获得了全新的发展机遇，同时一些挑战也随之而来。
这就对高速铁路铁路网的基础设施建设提出了全新的要求，也引起了铁路技术部门对此的高度重视。
在高速铁路路基接触网支柱基础施工环节当中，主要的任务就是要做好基础支柱的固定，螺栓预埋的坚固程度直接决定着高速铁路路基接触网支柱就位的精准程度以及受力合理性，因此也就为螺栓的预埋提出了严格的要求，并成为了高速铁路路基接触网支柱基础施工的关键技术。
本文将以此为出发点，浅谈高速铁路路基接触网支柱基础施工关键技术的设计与验标基本要求，旨在能够为铁路部门进一步夯实路基接触网支柱质量提供些许参考。
关键词：高速铁路;路基;接触网;支柱施工;关键技术相比于传统的电气化铁路来说，高速铁路因为需要承载较高的列车运行速度，决定了其受力密度与负荷量要大幅度上升，加之电弓上下与左右的强烈振动影响，对于接触线所要承受的抬升量也就提出了更大的要求。
为了确保高速铁路路基的绝对安全，做好路基接触网支柱的基础施工便至关重要。
而高速铁路接触网支柱基础需要预埋为数众多的螺栓，对于螺栓预埋中的垂直度和绝对定位精度等等都具有着相当之高的要求。
传统的施工方式采用单根锚栓逐个定位，不仅耗时耗力，最主要的是由人力进行的固定很难保证精度达标。
有实践证明采用双层模具定位法施工更能够体现出明显的优势。
因此本文围绕此技术展开进一步的探讨具有着积极的现实意义。
一、高速铁路路基接触网支柱基础施工技术概述高速铁路施工，核心要务在于能够保证铁路运行的安全性。
一般来讲，高速铁路路基接触网支柱基础施工技术历程主要按照特定的步骤进行，即做好施工的设计与准备工作，根据实际施工线路对铁路沿线相关地理位置进行精确的测量定位，定位之后对路基进行钻孔，钻孔之后对每一个孔洞进行严格的检查与清理，确保后续工程的顺利开展，制作钢筋笼并进行吊装操作，之后浇筑钢筋混凝土，对承台钢筋进行牢固的绑扎，对路基的接地端子进行焊接操作。
高速铁路接触网立柱基础及拉线基础施工培训资料(ppt 38页)
施工控制
6.混凝土拌和用水不应含有影响混凝土正常凝结硬化及对钢筋有 腐蚀作用的有害物质、污水、泥水、PH值小于4的酸性水等，其质 量应符合JGJ 63的规定。 7.混凝土中掺用的外加剂质量及应用技术应符合GB 8076的规定， 外加剂的选用应考虑与水泥成份、水质、外加剂间的相容性，保 证拌制的混凝土性能，不宜使用早强剂。 8.混凝土质量控制应符合GB 50146的规定。
接触网立柱基础及拉线基础施工
培训资料
一、 前 言
铁路电气化是中国铁路发展的最
终目标。电气化铁路工程又称为“四 电工程”，包括“接触网”、“变 电”、“信号”、“通信”，其中以 接触网作为铁路电气化工程的主构架。 接触网主要包含以下几项内容： 1. 基础构件，如水泥支柱、钢柱及支撑 这些结构物的基础；2.基础安装结构 件，这项内容的作用主要是连接接触 网导线和基础构件；3.接触网导线， 这部分作用就是传输电流给电力机车； 4.其他辅助构件，包括回流线、附加 悬挂等。
3、定位钢板应在混凝土凝固之后拆除，避免影响 螺栓的定位。
4、拆除模板后，对混凝土接触面经行进行凿毛处 理，凿去面层的浮浆，露出里面的石子。凿毛
施工控制 后用高压空气将凿出的石渣清理干净。为下步
施工做准备。
施工控制 4.6接地端子焊接、CPIII立柱钢筋模版安装 ① 接地端子焊接每个 接触网基础预埋2 个接地端子，接触 网立柱基础小里程 侧，地面以上 10cm一个，地面 以下10cm一个， 上下垂直。接地端 子尾部焊接φ16连 接钢筋要求与基础 结构钢筋可靠焊接， 如基础结构钢筋直 径小于16mm （ZH120型立柱基 础），应保证连接 钢筋与两根结构钢 筋焊接并保证焊接 面积不小于 200mm2。
施工控制

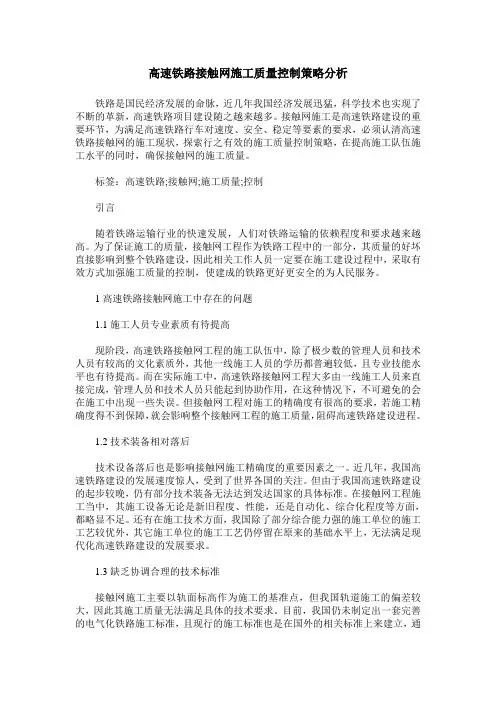

高速铁路接触网施工质量控制策略分析
高速铁路接触网施工质量控制策略分析铁路是国民经济发展的命脉，近几年我国经济发展迅猛，科学技术也实现了不断的革新，高速铁路项目建设随之越来越多。
接触网施工是高速铁路建设的重要环节，为满足高速铁路行车对速度、安全、稳定等要素的要求，必须认清高速铁路接触网的施工现状，探索行之有效的施工质量控制策略，在提高施工队伍施工水平的同时，确保接触网的施工质量。
标签：高速铁路;接触网;施工质量;控制引言随着铁路运输行业的快速发展，人们对铁路运输的依赖程度和要求越来越高。
为了保证施工的质量，接触网工程作为铁路工程中的一部分，其质量的好坏直接影响到整个铁路建设，因此相关工作人员一定要在施工建设过程中，采取有效方式加强施工质量的控制，使建成的铁路更好更安全的为人民服务。
1高速铁路接触网施工中存在的问题1.1施工人员专业素质有待提高现阶段，高速铁路接触网工程的施工队伍中，除了极少数的管理人员和技术人员有较高的文化素质外，其他一线施工人员的学历都普遍较低，且专业技能水平也有待提高。
而在实际施工中，高速铁路接触网工程大多由一线施工人员来直接完成，管理人员和技术人员只能起到协助作用，在这种情况下，不可避免的会在施工中出现一些失误。
但接触网工程对施工的精确度有很高的要求，若施工精确度得不到保障，就会影响整个接触网工程的施工质量，阻碍高速铁路建设进程。
1.2技术装备相对落后技术设备落后也是影响接触网施工精确度的重要因素之一。
近几年，我国高速铁路建设的发展速度惊人，受到了世界各国的关注。
但由于我国高速铁路建设的起步较晚，仍有部分技术装备无法达到发达国家的具体标准。
在接触网工程施工当中，其施工设备无论是新旧程度、性能，还是自动化、综合化程度等方面，都略显不足。
还有在施工技术方面，我国除了部分综合能力强的施工单位的施工工艺较优外，其它施工单位的施工工艺仍停留在原来的基础水平上，无法满足现代化高速铁路建设的发展要求。
1.3缺乏协调合理的技术标准接触网施工主要以轨面标高作为施工的基准点，但我国轨道施工的偏差较大，因此其施工质量无法满足具体的技术要求。
高速铁路接触网施工质量控制思考
高速铁路接触网施工质量控制思考高速铁路接触网是保障列车正常运行的一项重要设施，其施工质量直接影响到铁路运行的安全和正常。
下面将就高速铁路接触网施工质量控制进行一些思考。
材料选择是施工质量控制的重要环节。
在高速铁路接触网施工过程中，应选择符合相关国家标准和规范的优质材料，确保材料的质量稳定可靠。
材料的选用需要严格按照设计要求进行，避免出现不合格、劣质材料的使用。
施工人员的素质和技能是决定施工质量的关键因素。
高速铁路接触网施工需要专业的工程师和工人，他们应具备丰富的工作经验和技术能力。
施工人员应经过专业培训，熟悉施工图纸和工艺流程，并掌握相关安全规范和操作规程。
施工人员的工作态度也非常重要，他们应认真负责地完成施工任务，保证施工质量。
施工过程中的监控和检测是及时发现问题和纠正错误的有效手段。
在施工过程中，应设置专人进行现场监控，及时发现施工中存在的问题，并采取相应的措施进行处理。
还应进行必要的检测工作，确保施工的符合要求。
检测工作可以包括接触网的电阻、弹性和垂直高度等方面的测量，以及对接触网的牢固性和抗震性能等进行评估。
第四，施工过程中的质量验收是施工质量控制不可或缺的环节。
施工完成后，应进行严格的质量验收工作，以确保施工质量符合相关标准和规范。
质量验收可以包括对接触网的外观、尺寸、安装质量和电气性能等方面进行检查。
对于存在质量问题的接触网，应及时返工改正，并进行再次验收，直至满足要求为止。
施工过程中的安全管理也是保障施工质量的重要环节。
在高速铁路接触网施工中，应严格按照相关安全规范进行操作，确保施工过程中不发生人身伤害和财产损失。
对施工现场应进行合理的布局和划分，配备必要的安全设施和器材，并进行安全教育和培训，提高工作人员的安全意识和应急处置能力。
高速铁路接触网施工质量的控制需要从材料选择、施工人员素质、监控和检测、质量验收和安全管理等多个方面进行考虑。
只有全面加强施工质量的管理和控制，才能保证高速铁路接触网的施工质量和运行安全。

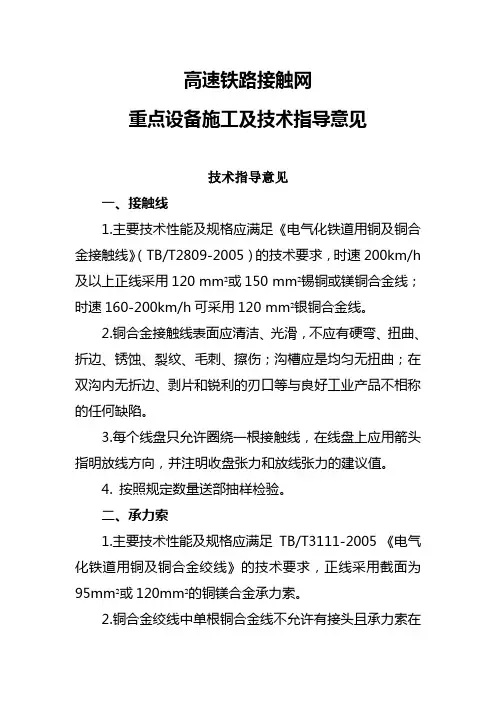

高速铁路接触网重点设备施工及技术指导意见
高速铁路接触网重点设备施工及技术指导意见技术指导意见一、接触线1.主要技术性能及规格应满足《电气化铁道用铜及铜合金接触线》（TB/T2809-2005）的技术要求，时速200km/h及以上正线采用120 mm²或150 mm²锡铜或镁铜合金线；时速160-200km/h可采用120 mm²银铜合金线。
2.铜合金接触线表面应清洁、光滑，不应有硬弯、扭曲、折边、锈蚀、裂纹、毛刺、擦伤；沟槽应是均匀无扭曲；在双沟内无折边、剥片和锐利的刃口等与良好工业产品不相称的任何缺陷。
3.每个线盘只允许圈绕一根接触线，在线盘上应用箭头指明放线方向，并注明收盘张力和放线张力的建议值。
4. 按照规定数量送部抽样检验。
二、承力索1.主要技术性能及规格应满足 TB/T3111-2005 《电气化铁道用铜及铜合金绞线》的技术要求，正线采用截面为95mm²或120mm²的铜镁合金承力索。
2.铜合金绞线中单根铜合金线不允许有接头且承力索在约定的制造长度内不得有焊接头。
3.按照规定数量送部抽样检验。
三、附加导线1.尽量不采用正馈线、加强线、供电线电缆设计，困难情况下必须使用电缆尽量采用架空电缆安装。
2.回流线尽量不使用针式绝缘子进行安装；架空地线尽量不从硬横梁上跨越整个站场股道，避免断线时搭在承力索上。
3.供电线采用变电所到接触网一根线，避免接头或“T 接”上网；设计应从远期考虑，采用双支供电线、采用铜质绞线或加大截面。
4.产品抽样检验合格。
四、接触网钢支柱及吊柱1.格构式钢柱主要技术性能及规格应满足TB/T2921.1-2008《电气化铁路接触网钢支柱第1部分：格构式支柱》的要求，下锚柱高度高于其他中间柱500mm。
2.不采用分节式格构式钢柱，采用一体化钢柱。
3.钢柱热浸镀锌均匀无锈蚀、主副角钢无弯曲。
4.锌层应与金属基体结合牢固，应保证没有剥落或起皮现象，按GB/T2694-2003规定的试验方法进行锤击试验后，锌层不凸起、不剥离。

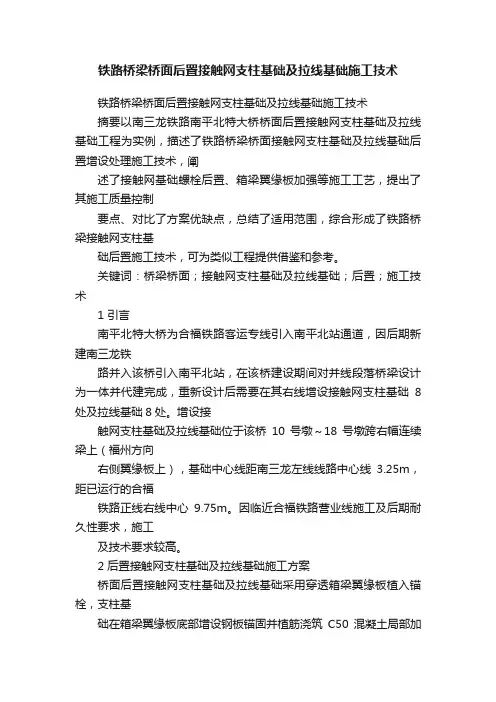

铁路桥梁桥面后置接触网支柱基础及拉线基础施工技术
铁路桥梁桥面后置接触网支柱基础及拉线基础施工技术铁路桥梁桥面后置接触网支柱基础及拉线基础施工技术摘要以南三龙铁路南平北特大桥桥面后置接触网支柱基础及拉线基础工程为实例，描述了铁路桥梁桥面接触网支柱基础及拉线基础后置增设处理施工技术，阐述了接触网基础螺栓后置、箱梁翼缘板加强等施工工艺，提出了其施工质量控制要点、对比了方案优缺点，总结了适用范围，综合形成了铁路桥梁接触网支柱基础后置施工技术，可为类似工程提供借鉴和参考。
关键词：桥梁桥面；接触网支柱基础及拉线基础；后置；施工技术1 引言南平北特大桥为合福铁路客运专线引入南平北站通道，因后期新建南三龙铁路并入该桥引入南平北站，在该桥建设期间对并线段落桥梁设计为一体并代建完成，重新设计后需要在其右线增设接触网支柱基础8处及拉线基础8处。
增设接触网支柱基础及拉线基础位于该桥10号墩～18号墩跨右幅连续梁上（福州方向右侧翼缘板上），基础中心线距南三龙左线线路中心线3.25m，距已运行的合福铁路正线右线中心9.75m。
因临近合福铁路营业线施工及后期耐久性要求，施工及技术要求较高。
2 后置接触网支柱基础及拉线基础施工方案桥面后置接触网支柱基础及拉线基础采用穿透箱梁翼缘板植入锚栓，支柱基础在箱梁翼缘板底部增设钢板锚固并植筋浇筑C50混凝土局部加厚，拉线基础在箱梁翼缘板底部增设钢板锚固并对桥面板上局部加厚，箱梁凿孔处采用梁体同强度无收缩灌浆料填实，基础采用C50钢筋混凝土浇筑。
后置接触网支柱基础设计为B型基础，其梁部基础1.7*2.0m范围加厚0.15m，翼缘板底部加厚0.266m；接触网拉线基础梁部1.5m范围加厚0.15m，锚固钢板与箱梁翼缘板之间塞填0.02m厚无收缩高强度灌浆料。
3 后置接触网支柱基础及拉线基础施工技术3.1 测量放样对接触网基础中心位置进行准确放样，在基础的大小里程及线路中心方向各放置一个辅助定位点，记录辅助定位点的里程、距离、标高，所有定位点必须用红漆作出显著标示，然后根据测量点位按照设计要求放出各预埋螺栓的中心位置及外植钢筋点，并采用红色油漆精确标注。
接触网支柱基础及拉线基础施工作业指导书
新建吉林至珲春铁路客运专线JHSI标路基工程路基接触网基础及拉线基础施工作业指导书单位：吉图珲客专JHSI标项目经理部编制：审核：批准：接触网支柱基础及拉线基础施工作业指导书1、编制依据⑴《铁路混凝土工程施工质量验收标准》（TB 10424-2010）；⑵《高速铁路路基工程施工技术指南》（铁建设[2010]241号）；⑶《高速铁路路基工程施工质量验收标准》（TB10751-2010）；⑷《路基接触网支柱及下锚拉线基础图》（图号：吉珲施网-12）2012.12版本；⑸《吉林至蛟河西接触网平面布置图》(图号：吉珲施变网0600)。
2012.12版本；⑹长大路基H型钢柱改为钢筋混凝土等径圆支柱I类变更设计文件；⑺设计下发联系单《接触网施2013-01》、《接触网施2013-09》；⑻工管部下发通知《2011工管部[092]号》和《长吉工字[2012]62号》2、适用范围适用于新建吉林至珲春铁路客运专线工程JHSI标段四电接口工程接触网支柱基础及拉线基础施工。
3、作业准备3.1内业技术准备作业指导书编制后，在开工前组织技术人员阅读、审核施工图纸，设计联系单，澄清有关技术问题，熟悉规范和技术标准。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
3.2外业技术准备3.2.1测量组根据《吉林至蛟河西接触网平面图》做好现场放线的里程位置计算和复核，并现场放出桩位，测出标高。
3.2.2施工作业段中所涉及的各种施工条件调查、外部技术数据收集。
人员劳力、材料、施工机械准备齐全。
3.2.3外露部分模型加工完成。
4、技术要求4.1接触网支柱基础宜在路基基床表层填筑完成后开始施工。
如要在基床表层填筑前开始施工，则基床表层施工时应特别注意接触网支柱基础周边的级配碎石压实效果。
4.2混凝土必须由搅拌站集中拌制。
拌制时严格按配合比进行。
支柱基础混凝土标号为C30，拉线基础混凝土标号为C30。
4.3钢筋必须集中加工，半成品运至现场安装。
路基接触网支柱及拉线基础技术交底
技术交底记录工程名称接触网支柱及拉线基础施工交底组织单位项目部交底负责人刘楚辉接收负责人张冬、朱茂内容及说明：一、编制依据1、《桃村北至西陌堂线路区间接触网平面布置图》（青荣城际施网-224）；2、《高速铁路接触网支柱基础及拉线基础构造安装图》（图号：叁化（2010）1176）；3、《铁路综合接地系统》（通号（2009）9301）；4、《CPⅢ控制网测量作业实施方案》。
二、工程概况接触网基础施工是客运专线的重要组成部分，其技术性能直接影响客运专线电气化设备安全可靠运行和人身安全防护要求。
由于接触网基础是为了下一步四电施工接触网立柱所作的预埋件，而立柱又是钢构件，所以预埋地脚螺栓的精度要求也比较高。
同时路基上要在ZQ120、ZQ140接触网立柱基础旁将施工永久性沉降观测标，为下步CPIII测量做准备。
所以整个接触网基础施工是非常重要的。
我部管段内有路基9.2Km，路基段接触网支柱基础为352个（线路两侧），其中ZQ120型101个，ZQ140型75个；下锚拉线基础ZM35型20个，ZM35型,72个。
三、施工工艺流程及技术要求路基接触网支柱跨距一般为50m左右，拉线基础距下锚支柱基础纵向位置为7.0m，基础中心与支柱基础中心纵向位于同一水平线上。
支柱及拉线基础直径均为700mm，埋深分别为3.3m～4.0m（根据支柱类型选择不同埋深深度），基础中心距线路中心为3275mm （详见接触网平面布置图）。
在施工过程中，接触网支柱及拉线基础的预留要与信号、电力的电缆槽设置综合考虑。
接触网立柱基础旁将施工永久性沉降观测标。
1、工艺流程图如下所示。
验标准如下。
钢筋笼质量检验标准序号检查项目允许偏差（mm）1主筋间距±102钢筋笼长度±1003钢筋材料检验按设计要求4箍筋间距或螺旋筋间距±205钢筋笼直径±10（3）模板接触网支柱基础模板采用装配式钢模，均由专业厂家进行加工，ZQ120和ZQ140共加工20套，ZM35和ZM55拉线基础模板共加工8套。
高速铁路接触网施工质量控制思考
高速铁路接触网施工质量控制思考高速铁路接触网施工质量控制是保障铁路安全运行的重要环节。
在施工过程中，应注重质量控制，确保接触网的安全可靠。
应加强施工人员的培训和管理。
施工人员应具备相关技术知识和经验，能够熟练操作施工设备，正确安装接触网，遵循相关施工规范和操作规程。
施工人员应进行定期培训，了解最新的施工技术和方法，提高工作技能和质量意识。
对施工人员进行有效的管理和监督，确保施工队伍的素质和工作态度良好。
应严格控制材料的质量。
接触网施工所使用的材料应符合相关标准和要求，质量可靠。
在施工前，应对所使用的材料进行全面检查，确保其质量合格。
对材料进行分类、标识和储存，避免材料交叉污染和损坏。
在施工过程中，对材料的使用和储存进行监控，确保材料的质量不受损坏及其他因素的影响。
要加强对施工过程的监督和检查。
施工过程应按照施工计划和施工工艺进行，并配合相关检验检测。
对施工过程中的关键环节和难点进行重点监督，确保施工质量。
采用现场检测和在线监测手段，及时发现和解决问题，避免施工质量问题的发生和扩大。
应做好施工记录和资料整理。
施工过程中应记录施工人员的操作情况、使用的材料和设备等，形成详细的施工记录。
还应整理有关的施工资料，包括施工图纸、技术规范、施工方案等。
这些记录和资料将对施工质量的评估和问题的解决起到重要作用。
要加强与相关单位的协作。
高速铁路接触网施工往往涉及多个单位和部门的合作，需要各方密切合作，共同推动施工工作。
建立有效的沟通渠道，及时共享信息和经验，解决施工过程中的问题，确保施工质量和工期进度。
高速铁路接触网施工质量控制需要加强施工人员的培训和管理，严格控制材料的质量，加强对施工过程的监督和检查，做好施工记录和资料整理，加强与相关单位的协作。
只有做好这些方面的工作，才能保障高速铁路接触网施工质量，确保铁路的安全运行。
高速铁路接触网中的控制要点
营维护中起到不可或缺的作用 。 １ ． ３高速铁路接触 网工程 主要施 工流程 在高 速铁 路接 触 网工程 中，工 程各 方应 遵从施 工统 一调度 来完成土建工程 以及接触网
经调整就位的接触悬挂位置，应在测量作业前 应架 设好 附加线肩 架，从 而避 免支柱 出现倾斜 现 象。因此 ，在接触 网设计张力较大 以及曲线 地 段 的施 工 时应 对 此 加 以注 意 。 ２ ． ２加强专业接 口管理 为高 精确度 的完 成高速铁路接 触网工程 ， 在完成上文所叙述 的工程作业 的同时 ，还应做 好 以下接 口管理工作 ，即工程测量、桥梁施工 以及线路测量等环节的接 口工作 。此外 ，对工 程质 量过 程 以及施 工质量 管 理进行 不 问断卡
而确保高速铁 路网在 建设完毕后具有极高 的稳
定 性 以及 平 顺 性 。
在 实 际 施 工 过 程 中发 现 ，施 工 偏 差 通 常
１高速铁路接触网工程施工 的控制要点
１ ． １精 测 网与接 触 网施 工 的 关 系
会在施工测量 、数据 计算、配件加工 以及现场 安装等 阶段 出现 。此 外，施工偏差产生的因素 主要有作业 设备、施 工人员、施工材料 以及施 工工艺等方面 。以下将对产 生偏差的各 方面加 以简要介绍 。 ２ ． １ ． １ 人员方面的控制 施 工 工 程 质 量 与 施 工 作 业 人 员 的 综 合 素 质高低有着密切联系 。施工人员 专业化 是提升 工程作业质量 的根本手段 。因此 ，鉴于高速铁 路接触网施工特点 ，可 以将施工人 员进 行详尽 的专业划分 ，即可 以分为测量组 、施工组 以及 设备安装组等 。专业化施工人员 的施工技 能可
铁道工程中接触网桥梁支柱基础的施工
铁道工程中接触网的桥梁支柱基础施工摘要：我国铁路近年来，发展较快，自改革开放发展迅猛，技术领域也逐步进入世界先进水平，尤其是高铁，已成为中国的标志。
截至目前12.7万公里时我国铁路营业的总里程数，铁路总里程居世界第二；2.5万公里高速铁路里程数，高速铁路居世界第一。
接触网的架设比较困难的是桥梁上接触网的架设，主要因为桥梁上支柱的安装和支柱基础的浇筑比较困难，各项工序比较复杂。
因此，开发铁路接触网施工技术的关键工序工艺工法尤为重要，为加快的铁路接触网施工技术系统化提供保证。
关键词：接触网；高速铁路；支柱基础一、接触网基础施工内容和要求（一）接触网基础施工要求学习并掌握和熟悉供电系统的规章制度是从事铁路接触网工作人员的首要任务，要求在实际工作中严格遵守和实施这些相关的规章制度，铁路网工除了必须遵守这些相关规章之外，还应遵守相应的细则。
（二）接触网基础施工内容这里的基础主要针对钢柱而言，由于钢支柱不需要埋入地下，而是由下面的刚筋混凝土加螺栓来固定，全部负荷传给下面的基础来承受。
施工主要依据作业指导书的设计原则、要求、采用的新技术、新结构，重点工程的位置、工程量、工期、施工方案及措施。
在熟悉设计文件的基础上在进行通过施工现场的调查勘测，发现设计中存在的问题，对一些原则性问题应及时上报和排除。
二、新建线铁路接触网桥梁支柱基础施工（一）新建线铁路接触网桥梁施工技术要求50m左右一般是新建线的接触网跨距，可将梁跨分为四部分，在第一部分和第四部分处进行标志，实际设置要根据设计图纸和现场的实际情况进行执行。
假如要将接触网支柱基础安装在桥梁上，在进行梁体的预制时，需要将接触网的下锚线用螺栓和加强钢筋在相应的位置进行固定，同时需要将支柱基础和电缆槽进行浇筑。
在进行梁体施工需要提前预埋相应的螺栓、钢板和绑扎梁体的钢筋。
接触网下锚拉线比较特殊，锚栓外露地面长度为100mm，套丝长度为100mm，支柱基础的加强钢筋，规格、型号、数量、位置应符合设计图纸规定要求。
铁路桥梁工程接触网支柱基础施工作业指导书
铁路桥梁工程接触网支柱基础施工作业指导书1、适用范围本作业指导书适用于铁路桥梁工程桥面接触网支柱基础施工。
2、作业准备2.1 技术准备1防护墙已经浇注完成，并且遮盖板安装已经完成。
2线路中心线和螺栓组红心间距复测复测架设完成的预制箱梁以及连续梁和现浇梁的线路中心线，并复测螺栓组中心到线路中心线的距离。
3混凝土及原材料试验混凝土采用与梁体相同的C50高性能混凝土；混凝土原材料和钢筋已经进场，并且经过试验和报验合格。
4机械设备基本配备主要机械设备：8m3混凝土运输车1台，混凝土输送泵1台，混凝土布料机1台、200KW发电机1台。
辅助设备：混凝土插入式振捣棒3个、3t叉车1台、水准仪1台、电焊机1台、空压机1台。
5人员基本配备现场调度1名、司机3名、起重信号指挥1名、电工1名、技术员2名、质检员1名、试验员2名、专职安全员1名、电焊工1名、施工作业人员30～50名。
3、技术要求桥面附属设施接触网支柱基础为C50高性能混凝土，在施工前混凝土配合比经过审批，并根据理论配合比确定施工配合比。
混凝土必须全部在搅拌站几种搅拌，适用混凝土运输车运输到施工现场。
螺栓组中心距与线路中心的距离符合不小于3.15m。
4、施工程序与工艺流程桥面附属设施接触网支柱基础为与梁体相同的C50高性能混凝土，施工工艺过程为模板工序和混凝土工序。
施工工艺流程图见图4。
1模板工序安装模板前应对模板进行全面检查，平整度是否合格、有无弯曲变形，检查合格后，进行打磨和刷油处理。
每段模板两端底部的混凝土应为标准标高（否则应进行切割打磨或打砂浆垫层），保证模板顶面即为混凝土标高面，易于混凝土顶面压实、收光、抹平。
模板中间部位空缺处用干沙子或木板条填塞严实，保证混凝土浆不流出。
两侧模板用上拉条和穿墙丝（Φ20㎜塑料管包裹）连接，通过调整上拉条和穿墙丝保证模板上下宽度。
模板底部用水平横向撑杆进行顶压保证底模的位置准确。
模板的稳定采用斜拉杆进行调节，保证模板的垂直、坚固、稳定。
铁路线路路基接触网支柱基础技术交底
一、设置位置：接触网支柱及拉线基础应满足基础中心距线路中心3150mm 。
高度：基础顶面至路肩面200mm 。
类型：路基填土深度2.7m ≤h ≤4.2m ，采用《高速路基阀板区段特殊接触网腕臂柱基础图》；路基填土深度≤1.4m ，采用《路基浅埋段支柱基础图》;路基t 填土深度＞4.2m,采用人孔挖孔成孔基础。
基础施工时，在基础沿线路方向小里程侧面预制2个桥隧型接地端子，接地端子尾部焊接的Ø16连接钢筋要求与基础结构钢筋可靠焊接，接地钢筋和基础地脚螺栓在基础内不连接。
基础下部接地端子与分支引接线一端栓接。
二、施工工艺放样边桩ZH140型，清理CPIII 基础 ZH160型，清理小承台及CPIII 基础 开挖基础 基础清理，并夯实 模板及钢筋运输接地端子及连接钢筋CPIII 钢筋及连接筋施 工 准 备 测 量 放 点材料准备 绑扎钢筋及架立模板 安装预埋螺杆，焊接接三、接触网基础立柱施工（1）施工准备：各管段技术负责人在施工前必须复核该点位的里程、标高、基础型号、预埋件型号及埋深。
按照复核后的测量资料测量放线，定出控制轴线，钉木桩标出接触网立柱中心位置，并设置护桩方便施工中对桩位的检查。
施工机械设备、人员就位。
管段技术负责人必须当面向施工人员宣读技术交底，明确施工中应注意事项，以防不规范施工。
路基基床表层施工验收合格后，进行现场放样。
为保证路基完整性采用干取土钻机或旋挖钻掏土，并用人工清除孔内松散浮土。
（2）开挖基础挖孔前，以放好的桩位中心点向桩的四周按轴线方向，引出桩心控制点，开始人工配合机械进行基础的开挖。
基坑开挖到设计位置并夯实后，钢筋笼的安装采用小吊车起吊安装，模板现场拼装。
螺栓定位板与模板用螺丝连接成整体后，再将螺栓穿入定位板中，其中地脚螺栓和纵向钢筋底部的弯钩应指向底部基础，此时再用水平尺在横向纵向上浇注混凝土收平顶面及安装CPIII 标 拆除模板、养护及螺杆涂油调整模板水平及螺杆将定位板调平，而后安照标高调整出螺杆顶高度，再调整钢筋笼高度位置，将钢筋笼提升使其悬空。
高铁路基接触网支柱基础及拉线基础施工方案
目录1、编制依据 (1)2、编制范围 (1)3、工程概况 (1)4、主要工程量 (2)5、总体施工安排 (2)5.1 方案简述 (2)5.2 人员安排 (3)5.3 材料、机具配置 (3)5.4 施工进度计划 (4)6、施工方法 (4)6.1 施工准备 (4)6.2 测量放样 (5)6.3 钻孔 (5)6.4 验孔、清孔 (5)6.5 吊装钢筋笼 (6)6.6 安装地脚螺栓 (7)6.7 接地端子焊接 (7)6.8 安装钢模板 (8)6.9 浇注混凝土 (8)6.10 拆模、养护 (8)6.11 注意要点 (8)7、质量保证体系 (9)7.1 质量目标 (9)7.2 质量保证体系 (9)7.3 质量控制措施及检验 (10)8、安全保证体系 (12)8.1 安全目标 (12)8.2 安全应急体系 (12)8.3 安全保证体系 (12)8.4 安全保障措施 (13)8.5 环境保障措施 (14)9、施工安全应急预案 (14)9.1 应急预案工作流程 (14)9.2 成立应急处理小组 (15)9.3 应急处理的分工 (15)9.4 通信联络 (16)9.5 可能发生的突发性事件 (16)9.6 项目施工人员工作要求 (19)9.7 事故报告 (20)1、编制依据（1）《红岛站接触网平面布置图》济青施网-120-10（2）《高速区段接触网硬横跨钻孔桩基础及拉线底座构造图》济青施网-401（3）《高速铁路接触网支柱基础及拉线基础构造安装图》叁化（2010）1176（4）《铁路综合接地系统》（通号（2016）9301）；（5）《高速铁路工程测量规范》（TB10601-2009）；（6）《高速铁路路基工程施工技术规程》（Q/CR 9602-2015）；（7）《高速铁路路基工程施工质量验收标准》（TB10751-2010）。
2、编制范围本方案适用于中建股份济青高铁11标项目部五分部施工范围内红岛站场（JDK20+400-JDK24+005.11）及改青连区间路基（改DK19+563.62-改DK20+400、右改DK19+594.72-右改DK20+400）范围内路基工程接触网支柱基础及拉线基础的施工。
高速铁路路基接触网支柱基础施工技术
高速铁路路基接触网支柱基础施工技术摘要：近年来，我国高速铁路项目建设数量越来越多。
与此同时，对铁路接触网要求越来越高，接触网基础施工也越来越受到高度重视，而接触网支柱预埋螺栓的固定尤为重要，直接关系到接触网支柱能否准确就位、受力是否合理。
关键词：高速铁路；路基接触网支柱；基础施工技术引言高速铁路接触网基础施工要求精度高，一个是螺栓定位不准导致接触网立柱不能安装，一个是限界问题。
在实际施工中经常出现因控制不到位而造成返工现象。
1接触网支柱作用接触网支柱的主要作用在于支撑接触网装置所产生的总负荷，同时将接触网有效固定，使其与预设高度及设计位置相符。
一般情况下，我国接触网支柱主要材料为钢柱，部分将预应力钢筋混凝土材料作为支柱。
通常，对于基础部分，采用钢支柱进行支撑的比较多。
也就是说，将钢支柱结构充分固定在钢筋混凝土基础上，能够确保支柱本身的安全性与稳定性。
2工程概况某市铁路客运专线项目施工里程全长13.3公里。
主要工程量包括：桥梁平禹特大桥(施工长度12051.67m，钻孔灌注桩3166根，承台377个，墩身376个，桥台1个。
支架现浇梁三处分别为：1-40m简支箱梁、1-(32+48+32)m连续梁、1-(6-32.7)道岔连续梁；其中，(32+48+32)m连续梁上跨318省道。
平原站走行线大桥：全长143.95m，桥跨布置为：4-32m单线简支T梁。
钻孔灌注桩26根，承台5个，墩身3个，桥台2个。
桥墩采用单线流线形实体墩，单线T形桥台，钻孔桩基础。
工程还包括路基1.285km，涵洞5座(平原东站走行线4.0m箱涵16.58横延米，平原东站6.0m箱涵42.21横延米，平原东站6.0m箱涵51.23横延米，平原东站6.0m箱涵43.18横延米，平原东站公路2-3m涵洞8.6横延米)，框构桥1座(平原东站框构中桥1208.56顶平米)，公路桥1座(全长53.08米)，挖方2.13万方，填方46.18万方等。
接触网支柱、下锚拉线及基础检修作业指导书
第十八章支柱、下锚拉线及基础检修作业指导书一、适用范围本作业指导书适用于接触网支柱、下锚拉线及基础检修作业。
二、作业准备1.人员准备作业组人员不少于3人2.机具材料3.仪器仪表4.劳保用品序号工具名称型号单位数量备注1安全帽－顶32安全带双钩根1三、质量标准1.支柱位置。
支柱跨距符合设计要求，一般不大于55米，误差±500mm。
200km/h及以上有碴高速铁路，接触网支柱侧面限不应小于3.1m，允许误差＋50mm、－0mm；站场内困难条件下直线地段不小于2.5m，站场内仅动车走行区段考虑工务拔道裕留量40mm，不小于2.19。
曲线区段接触网支柱侧面限界应相应加宽，其加宽度计算公式如下：曲线内侧加宽度：曲线外侧加宽度：侧面限界：2440——最基本侧面限界；Hx——支柱侧面限界；R——设计线路的曲线半径；H——接触线对轨面的高度；h——外轨超高值2.支柱本体钢柱：支柱本体不得弯曲、扭转、变形，各焊接部分不得有裂纹、开焊；表面热镀锌层剥落面积不得超过5%。
混凝土支柱：支柱本体不得有横向裂纹，混凝土与法兰盘底座连接部分不应有开裂现象。
混凝土支柱本体支柱法兰盘底座3.支柱倾斜率。
(1)支柱横线路面应垂直于线路中心线，允许偏差不应大于2度。
(2)单腕臂、双腕臂和中心锚结支柱顺线路方向应直立，允许斜率为±2‰；横线路方向，允许向受力反向的倾斜率为5‰。
顺线路方向民横线路方向(3)硬锚锚柱横线路方向，向受力反向的倾斜率为0～5‰，顺线路方向，向下锚拉线侧倾斜率为0～5‰。
(4)补偿下锚柱横线路方向，向受力反向的倾斜率为0～5‰。
下锚柱横线路方向(5)曲线内侧的支柱、装设开关的支柱、双边悬挂的支柱、硬横跨支柱、均应直立，允许向受力的反向倾斜，其倾斜率不超过5‰。
(6)接触网各种支柱，均不得向线路侧和受力方向倾斜。
4.支柱基础支柱基础面应高出地面。
基础帽完整无破损、无裂纹，支柱根部和基础周围应保持清洁，不得有积水和杂物。
路基接触网支柱及拉线基础技术交底
技术交底记录工程名称接触网支柱及拉线基础施工交底组织单位项目部交底负责人刘楚辉接收负责人张冬、朱茂内容及说明：一、编制依据1、《桃村北至西陌堂线路区间接触网平面布置图》（青荣城际施网-224）；2、《高速铁路接触网支柱基础及拉线基础构造安装图》（图号：叁化（2010）1176）；3、《铁路综合接地系统》（通号（2009）9301）；4、《CPⅢ控制网测量作业实施方案》。
二、工程概况接触网基础施工是客运专线的重要组成部分，其技术性能直接影响客运专线电气化设备安全可靠运行和人身安全防护要求。
由于接触网基础是为了下一步四电施工接触网立柱所作的预埋件，而立柱又是钢构件，所以预埋地脚螺栓的精度要求也比较高。
同时路基上要在ZQ120、ZQ140接触网立柱基础旁将施工永久性沉降观测标，为下步CPIII测量做准备。
所以整个接触网基础施工是非常重要的。
我部管段内有路基9.2Km，路基段接触网支柱基础为352个（线路两侧），其中ZQ120型101个，ZQ140型75个；下锚拉线基础ZM35型20个，ZM35型,72个。
三、施工工艺流程及技术要求路基接触网支柱跨距一般为50m左右，拉线基础距下锚支柱基础纵向位置为7.0m，基础中心与支柱基础中心纵向位于同一水平线上。
支柱及拉线基础直径均为700mm，埋深分别为3.3m～4.0m（根据支柱类型选择不同埋深深度），基础中心距线路中心为3275mm （详见接触网平面布置图）。
在施工过程中，接触网支柱及拉线基础的预留要与信号、电力的电缆槽设置综合考虑。
接触网立柱基础旁将施工永久性沉降观测标。
1、工艺流程图如下所示。
验标准如下。
钢筋笼质量检验标准序号检查项目允许偏差（mm）1主筋间距±102钢筋笼长度±1003钢筋材料检验按设计要求4箍筋间距或螺旋筋间距±205钢筋笼直径±10（3）模板接触网支柱基础模板采用装配式钢模，均由专业厂家进行加工，ZQ120和ZQ140共加工20套，ZM35和ZM55拉线基础模板共加工8套。
