16V190发动机配气相位设计
发动机配气相位与气门间隙

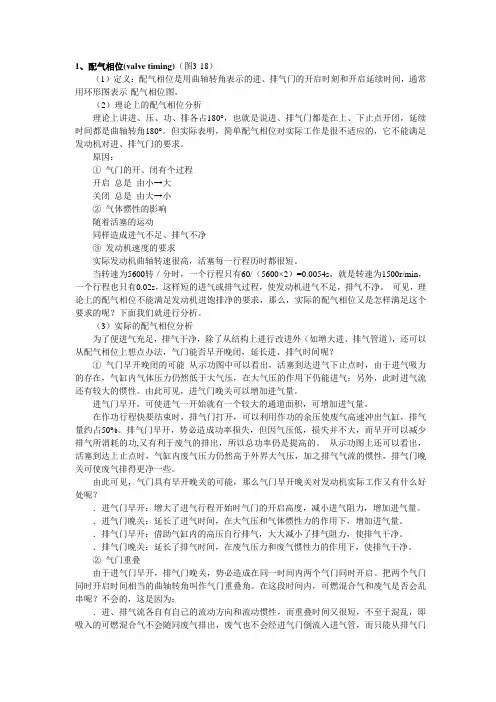

1、配气相位(valve timing)（图3-18）（1）定义：配气相位是用曲轴转角表示的进、排气门的开启时刻和开启延续时间，通常用环形图表示-配气相位图。
（2）理论上的配气相位分析理论上讲进、压、功、排各占180°，也就是说进、排气门都是在上、下止点开闭，延续时间都是曲轴转角180°。
但实际表明，简单配气相位对实际工作是很不适应的，它不能满足发动机对进、排气门的要求。
原因：①气门的开、闭有个过程开启总是由小→大关闭总是由大→小②气体惯性的影响随着活塞的运动同样造成进气不足、排气不净③发动机速度的要求实际发动机曲轴转速很高，活塞每一行程历时都很短。
当转速为5600转／分时，一个行程只有60/（5600×2）=0.0054s，就是转速为1500r/min，一个行程也只有0.02s，这样短的进气或排气过程，使发动机进气不足，排气不净。
可见，理论上的配气相位不能满足发动机进饱排净的要求，那么，实际的配气相位又是怎样满足这个要求的呢？下面我们就进行分析。
（3）实际的配气相位分析为了便进气充足，排气干净，除了从结构上进行改进外（如增大进、排气管道），还可以从配气相位上想点办法，气门能否早开晚闭，延长进、排气时间呢？①气门早开晚闭的可能从示功图中可以看出，活塞到达进气下止点时，由于进气吸力的存在，气缸内气体压力仍然低于大气压，在大气压的作用下仍能进气；另外，此时进气流还有较大的惯性。
由此可见，进气门晚关可以增加进气量。
进气门早开，可使进气一开始就有一个较大的通道面积，可增加进气量。
在作功行程快要结束时，排气门打开，可以利用作功的余压使废气高速冲出气缸，排气量约占50%。
排气门早开，势必造成功率损失，但因气压低，损失并不大，而早开可以减少排气所消耗的功,又有利于废气的排出，所以总功率仍是提高的。
从示功图上还可以看出，活塞到达上止点时，气缸内废气压力仍然高于外界大气压，加之排气气流的惯性，排气门晚关可使废气排得更净一些。
发动机构造与维修-13-配气机构配气相位
二、配气相位内容
5、排气迟后角
目的：排气门在排气行程结束后，延迟关闭，是延长排气时间。
二、配气相位内容
6、排气持续角：
排气门开启持续时间的曲轴转角。 180º+排气提前角+排气迟后角
排气持续角
二、配气相位的内容
7 、气门重叠角：
定义：在某一时刻进排气门同时开启的现象 大小：α+δ（涉及进气、排气行程） 气门重叠角：提前进气+排气迟后时，气门重叠时的曲轴转角
课后作业
气门重叠角
进排气门同时开启， 为什么不会出现 “倒流”现象？ （详见备注）
本章 小节
1、配气相位的定义用曲轴转角来表示进排气门实际 开闭时刻和开启的持续时间； 2、配气相位的内容为进气提前角、进气迟后角、进 气持续角 、排气提前角、排气迟后角、气门重叠角 七个部分。
1、什么叫配气相位？ 2、配气相位的内容？
发动机构造ቤተ መጻሕፍቲ ባይዱ维修
——冷却系统
——配气机构配气相位
前言
发动机在换气过程中，若能够做到排气彻底、进 气充分，则可以提高充气系数，增大发动机的输出功 率。四冲程的每个工作行程，其曲轴要转180°。现代 发动机转速很高，一个行程经历的时间很短。这样短 时间的进气和排气过程往往会使发动机充气不足或者 排气不净，从而使发动机功率下降，因此配气相位诞 生了。
配气相位
配气相位定义 配气相位内容 配气相位图
3.5课时
上节 回顾
上节课我们学习了配气机构的拆装认识， 这节课我们来学习配气相位。
本节 重点
1、配气相位的定义 2、配气相位的内容
一、配气相位定义
用曲轴转角来表示进排气门实际开闭时刻和开启的持续时间
12V190柴油机器气门调整及配气时间检查
12V190柴油机器气门调整及配气时间检查1、气门间隙的调整当发动机运行250h后，或在拆检气缸盖、配气机构等有关零部件时，都必须检查并调整气门间隙。
气门间隙是在冷机状态下，气门传动件之间配合间隙的总和。
进气门间隙值为0.43±0.05mm，排气门间隙值为0.48±0.05mm。
气门间隙的调整方法是：1）取下气缸盖上罩壳；2）盘转曲轴使指针指到飞轮刻度“0”位置，此时，自由端第一缸处于上止点；3）判别第一缸所处工作行程状态。
用手捻转挺杆上端，若两个挺杆均能轻松地转动，则第一缸处于工作行程状态；若两个挺杆均不能转动，则第一缸处于吸气行程状态。
根据第一缸所处工作状态，可按表1所列缸号进行调整。
4）调整气门间隙。
方法是：先调整横桥上的调节螺钉，使横桥两端的凸头与同名气门杆顶面接触，不留间隙。
如图2所示。
然后再调节摇臂与横桥之间的间隙，如图3所示。
先松开锁紧螺母，按规定的气门间隙值选好塞尺（或专用塞块），将其插入摇臂调节螺钉与横桥之间。
用螺丝刀向下旋紧调节螺钉，使塞尺在两者之间移动时有轻微的压紧感觉。
保持调节螺钉位置不变，旋紧固定螺母。
抽出塞尺后，重新检查间隙是否发生了变化。
调整所有气门间隙，直至完全符合规定要求。
