热水供暖循环系统实验一、实验目的1.了解常见的采暖系统形式,掌握系统中各部件的作用及其连接方式2.认识和了解热水在系统中及散热器内的流动情况和规律3.通过量调节实验,分析其热力工况4.通过质调节实验,分析其热力工况二、实验设备三、实验内容及步骤1、量调节打开“电磁阀1”、“电磁阀2”;将“电动调节阀1”、“电动调节阀2”都置于“开大”状态时,测试“球阀2”的开度分别为大、中、小时的累计水量、瞬时流量、散热器供回水温度、温差(均为热量表的读数)及室温,将测量数据填入表1。

由于系统小,累计热量(散热器散热量)无法读出,各表中的散热量均用下式计算得出。

又由于系统流量大,而热负荷相对较小,则供回水温差小。

计算公式: Q=G×C×(tg —th) (W)(13-1)式中:Q―散热器的散热量(W)G―流经散热器的热媒流量(Kg)C―热媒的比热(W/Kg ·℃)(水的比热为4.186 W/Kg·℃)tg―散热器的供水温度(℃)th―散热器的回水温度(℃)表1:量调节数据记录表1注:室温tn可视为散热器表面温度2、电动调节阀调节2.1 打开“电磁阀1”、“电磁阀2”; “电动调节阀2”、“球阀2”都置于“开大”状态时,、测试“电动调节阀1”的开度分别为大、中、小时的累计水量、瞬时流量、散热器供回水温度、温差(均为热量表的读数)及室温,将测量数据填入表2。

2.2 打开“电磁阀1”、“电磁阀2”; “电动调节阀1”、“球阀2”都置于“开大”状态时,、测试“电动调节阀2”的开度分别为大、中、小时的累计水量、瞬时流量、散热器供回水温度、温差(均为热量表的读数)及室温,将测量数据填入表3。

表2:量调节数据记录表12注:室温tn可视为散热器1表面温度表3:量调节数据记录表2注:室温tn可视为散热器2表面温度3、质调节打开“电磁阀1”、“电磁阀2”;“电动调节阀1”、“电动调节阀2”、“球阀2”都置于“开大”状态时,改变供水温度,设定系统供水温度分别为80℃、70℃、60℃,待系统稳定后测试回水温度、供回水温差、瞬时流量及室温,将测量数据填入表4。

⑥自动供暖系统联动试验记录(样本)

⑥自动供暖系统联动试验记录(样本)

⑥自动供暖系统联动试验记录(样本)
1. 实验目的
本试验旨在测试自动供暖系统的联动性能和效果,以确保系统能够正常运行并满足设定的温度和供暖需求。

2. 实验设备
- 自动供暖系统主控器
- 温度传感器
- 供暖设备
3. 实验步骤
1. 连接温度传感器至自动供暖系统主控器。

2. 启动自动供暖系统,并设置目标温度。

3. 记录自动供暖系统主控器的运行状态和温度读数。

4. 检查供暖设备是否根据系统设定的温度自动启动和停止。

5. 检查供暖设备的供暖效果是否符合预期。

6. 记录实验过程中出现的任何异常情况。

4. 实验结果
根据实验记录和观察,自动供暖系统联动试验的结果如下:
- 系统主控器能够准确读取温度传感器的数据。

- 供暖设备能够根据系统设定的温度自动启动和停止。

- 供暖设备提供的供暖效果符合预期。

5. 结论
根据实验结果,自动供暖系统的联动性能良好,能够有效满足设定的温度和供暖需求。

6. 建议
在实际应用中,建议定期对自动供暖系统进行联动试验,并记录相关数据,以确保系统的稳定性和性能。

供热系统模拟实训室

供热系统模拟实训室
10L
4

3
砂浆分层度筒
5

力学实训室
1
钢锯弓
5

2
游标卡尺
3

测量实训室
1
全站仪
中文显示、测角2秒、测距5mm
5
台科力达KTS-442 8000
2
自动安平水准仪
1公里往返测标准差;不带测微器精度:2.0mm
6
台赛博320,60,80
3
激光扫平仪
水平精度:±1′;垂直精度:±1′;上对点精度:±1′;自动安平范围:±5°;

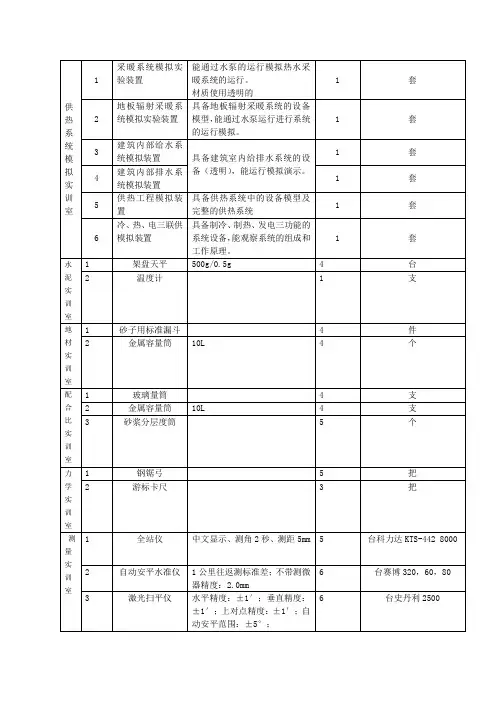

供热系统模拟实训室
1
采暖系统模拟实验装置
能通过水泵的运行模拟热水采暖系统的运行。
材质使用透明的
1

2
地板辐射采暖系统模拟实验装置
具备地板辐射采暖系统的设备模型,能通过水泵运行进行系统的运行模拟。
1

3
建筑内部给水系统模拟装置
具备建筑室内给排水系统的设备(透明),能运行模拟演示。
1

4
建筑内部排水系统模拟装置
6
台史丹利2500
4
电子水准仪
精度1mm
6
台中伟ZDL700 13400
5
电子经纬仪
精度5秒
6
台科力达2640
6
光学经纬仪
DJ6
1
台2040
1

5
供热工程模拟装置
具备供热系统中的设备模型及完整的供热系统
1

6
冷、热、电三联供模拟装置
具备制冷、制热、发电三功能的系统设备,能观察系统的组成和工作原理。
1

水泥实训室

北方农村户用太阳能空气集热采暖系统实验分析

北方农村户用太阳能空气集热采暖系统实验分析

太阳能+Solar energy +摘要:为了研究太阳能空气集热采暖系统在北方农村地区的运行特点,文章以石家庄某农户所用的太阳能空气集热采暖系统为对象,对该系统在不同天气条件下的运行效果进行实验分析。

分析结果表明:白天,不同天气条件下房间温度可以保持在18~22℃;夜间,房间温度可以保持在15~18℃。

研究结果可为太阳能空气集热采暖系统在北方农村地区的推广提供参考。

0 前言目前,我国北方农村地区冬季主要燃用煤、木材、秸秆等进行取暖,导致大气污染物排放量较大。

因此,迫切需要在北方农村地区推广清洁取暖技术。

太阳能采暖系统将收集到的太阳辐射能转化为热能并用于取暖,是一种清洁能源取暖方式。

目前,常用的太阳能采暖系统为太阳能热水系统,该系统的循环工质为水[2]-[4]。

这使得太阳能热水系统的抗冻性能较差,并存在管路结垢、锈蚀,以及真空管破损后导致水资源损失等问题。

基于此,国内外学者对太阳能空气集热采暖系统进行研究,提高了该系统中太阳能空气集热器的换热性能[5]~[8]。

太阳能空气集热采暖系统的循环工质为空气,该系统具有不防冻、无结垢、不腐蚀,以及当少量工质泄漏时不影响自身的运行性能等优点[9]-[10]。

本文以太阳能空气集热采暖系统为研究对象,根据实验数据对该系统的运行效果进行研究分析。

1 实验设计1.1 实验条件石家庄市处于北纬38°43′,东经114°55′,属暖温带半湿润季风大陆性气候,全年平均气温为14.9℃,平均风速为1.4m/s,平均日辐照量为4900MJ/㎡,平均日照时数为2500h,属于太阳能资源二类区域。

石家庄市冬季采暖期为120天(11月15日至次年3月15日)。

本文的太阳能空气集热采暖系统位于石家庄市平山县某农村建筑上,该建筑取暖面积为100㎡,采用太阳能空气集热采暖系统和电加热辅助采暖系统进行供暖。

室内采暖设计温度范围为18~22℃。

1.2 实验系统太阳能空气集热采暖系统的结构示意图见图1。

供热工程实验报告

供热工程实验报告

河南省高等教育自学考试供热工程实验报告专业:建筑环境与设备工程(独立本科段) 准考证号:010*********姓名:孙姿鑫助考院校:河南科技大学河南科技大学建筑环境与设备工程实验室实验一 热网水力工况实验一、实验目的1.了解不同水力工况下热网水压图的变化情况,巩固热水网路水力工况计算的基本原理。

2.能够绘制各种不同工况下的水压图。

3.了解和掌握热网水力工况分析方法,验证热网水压图和水力工况的理论。

二、实验原理在室外热水网路中,水的流动状态大多处于阻力平方区。

流体的压力降与流量、阻抗的关系如下:流体压降与流量的关系 2SV P =∆ 2V S H H =∆并联管路流量分配关系 3213211:1:1::s s s V V V =水力失调度 正常变V V X =正常变P P ∆∆=正常变H H ∆∆= 式中 P ∆——管网计算管段的压力降,Pa ;H ∆——管网计算管段的水头损失,mH 2O ;V ——网路计算管段的水流量m 3/h ;S ——管路计算管段的阻力数,Pa/(m 3/h)2;H S ——管路计算管段的阻力数,mH2O/(m 3/h)2;变V — 工况变化后各用户的流量m 3/h ;正常V — 正常工况下各用户的流量m 3/h ;变P ∆,变H ∆— 工况变化后各用户资用压力;正常P ∆,正常H ∆— 正常工况下各用户的资用压力;三、实验设备及实验装置1、测压玻璃管2、阀门3、管网(以细水管代替暖气片)4、锅炉(模型)5、循环水泵6、补给水箱7、稳压罐8、膨胀水箱9、转子流量计图1 热网水力工况实验台示意图四、实验步骤1.运行初调节先打开系统中的手动放气阀,然后启动水泵。

待系统充满水,膨胀水箱水位到达所需的定压高度后,关闭阀门L,保持水箱水位稳定。

调节供水干管和各支管(代表用户)的阀门,使各节点之间有适当的压差,待系统稳定后记录各点的压力和流量,并依此绘制正常工况水压图。

2.节流总阀门缓慢关小供干管上的总阀门A,待系统稳定后,记录新工况下各点的压力和水流量,绘制新水压图,并与正常水压图进行比较。

采暖系统模拟演示实验

采暖系统模拟演示实验

采暖系统模拟演示实验一、演示目的1)了解机械循环热水供暖系统的工作原理。

2)了解机械循环热水供暖系统的要紧形式及其特点。

3)了解机械循环热水供暖系统中锅炉、循环水泵膨胀水箱、集气罐、排气管的作用及其安装特点,使学生了解常见的热水采暖系统形式,把握系统中各部件的作用及连接方式。

二、实验原理咱们明白自然循环热水供暖系统的循环动力为散热器中心和锅炉之间高度内的水柱密度差。

()h g P gh ρρ∆=-式中:ΔP ——自然循环系统的作用压力,Pa ;g ——重力加速度,m/s 2,;h ——加热中心到冷却中心的垂直距离,m ;ρh ——水冷却后的密度,kg/m 3;ρg ——热水的密度,kg/m 3。

而机械循环热水采暖系统的作用压头为水泵的压头和自然作用压头的一起作用,见图一。

机械循环热水采暖系统中,由于作用压头大,水在管内流速大,管径相对小些,因此循环时水在系统中的冷却温降小,其密度差也小。

因此自然作用压头就小,循环动力要紧靠水泵产生的压力。

由于水泵的作用压力能够依照需要选取,因此该系统的作用半径远比自然循环系统大。

三、演示装置结构本实验所用装置如附图所示。

系统中各要紧部件均为玻璃制作,其供水回水管亦是采纳玻璃管。

除水泵和模拟锅炉、供水水箱外,其余部件均固定在一块挂板上。

散热器分以下几种形式在系统中进行连接:在立管A 上面有二组散热器,其中A1组为水平顺流式系统,该系统将同一楼层的各组散热器串联在一路,热水水平地顺序流过各组散热器,水温慢慢降低。

该系统散热器支管上不许诺安阀门。

这种结构形式的特点是能够节省管材,同垂直顺流式系统一样,无法对散热器个体的散热量进行局部调剂。

图一A2组散热器为水平单管跨越式系统,该系统在散热器的支管间连接一段跨越管,热水一部份流入散热器,一部份经跨越管直接流入下组散热器。

这种形式许诺在散热器支管或跨越管上安装阀门,能够对散热器个体的散热量进行局部调剂。

立管B上面散热器的连接形式为双管上供下回式系统,一样当建筑物设有地下室或平屋顶建筑物顶棚下不许诺布置供水干管时,可采纳这种布置形式。
