组态王画面切换和画中画的实现

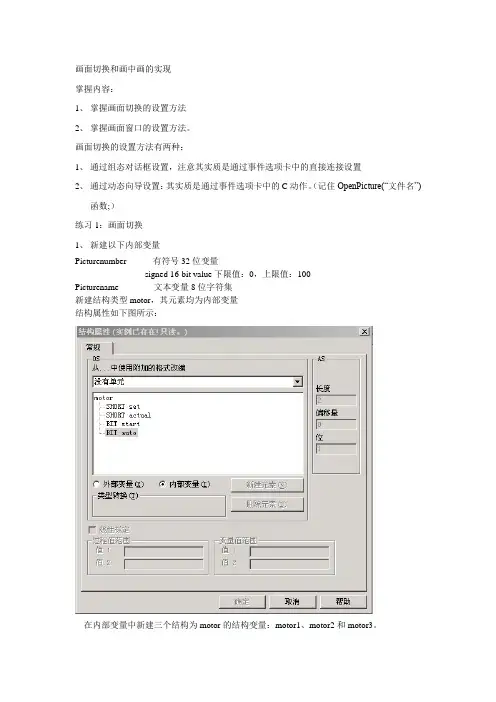

画面切换和画中画的实现

掌握内容：

1、掌握画面切换的设置方法

2、掌握画面窗口的设置方法。

画面切换的设置方法有两种：

1、通过组态对话框设置（注意其实质是通过事件选项卡中的直接连接设置）

2、通过动态向导设置：（其实质是通过事件选项卡中的C动作。记住OpenPicture(“文件名”)

函数;）

练习1：画面切换

1：新建六个画面：

start.pdl, 大小1024*768 定义为起始画面

hm1.pdl, 大小1024*768

hm2.pdl, 大小800*600

hm3.pdl , 大小800*600

hm4.pdl , 大小800*600

hm5.pdl。大小800*600

2、分别在hm1~hm5中插入：分别插入静态文本框和按钮

设置静态文本框的文本属性为“画面1”、“画面2”、“画面3”、“画面4”和“画面5”字号20号、按钮设置为return，要求按下return按钮后，能回到start.pdl画面。如下图所示：

3、打开Start.pdl画面，并按下图所示设置内容：

要求蓝色按钮按照直接连接方式切换到指定画面。绿色按钮按照C动作方式连接到指定画面。

4、在画面1中添加以下内容：

西门子位图图标（库—全局库—displays- Text Fields中）。

按钮、以及静态文本框。

在第1层中，添加窗口画面1：大小810*610。边框和滚动条的属性设置为“是”。

窗口名称由按钮HM2~HM5决定，缩放因子由缩放按钮决定。偏移量由偏移按钮决定。

在右上角的文本框中，显示日期和时间，画面窗口的名称。

5、在画面3中要求实现教材64页部分的内容。

6、在画面4中要求实现教材65页部分的内容。

7、在画面2中实现以下内容

使用状态显示对象

1、使用状态显示对象、显示左右三角形（p63）。

2、使用状态显示对象、显示微笑和生气，以及平静。

1）使用画图板工具，画出生气、微笑以及平静三个图像。

。

2）打开变量编辑器、新建内部变量组ztxs.

打开内部变量组ztxs，新建变量

Is_right 二进制变量起始值0

Biaoqing 无符号8位数下限值：0，上限值：3

run 无符号8位数下限值：0，上限值：10

3）新建画面zhuangtaixs，并将其定义为启动画面。设置画面大小：1024*768

4）在画面中、使用折线画出三个画面区域。并在画面中按如下方式插入对象按钮、以及状态显示1、2、3、4分别显示左右三角形、三种表情、以及电机旋转的效果图。

使用按钮向左、向右将变量Is_right赋0、1

使用按钮微笑、生气、平静将变量Biaoqing赋0、1、2.

使用WINCC工具中的变量模拟器模拟变量RUN，使用加1模拟方式，范围为0~9。模拟电

机的旋转。
