浅析在风力发电机液压系统中应用蓄能器的效果及维护
风机液压系统中蓄能器回路分析
蓄能器回路在风机液压系统中的应用摘要：本文就蓄能器在液压系统中的应用，以及蓄能器的安装、使用、检查和维护作了简单的介绍。
关键词：气囊式蓄能器液压系统压力脉动液压冲击系统压力蓄能器是储存液体压力能的能量储存装置，这里将带有这种装置的液压回路称为蓄能器回路。
由于风力机中使用的蓄能器一般体积较小，储存的压力能也较少，其损坏后系统工作性能的变化不明显，且由于风力机液压系统均安装在高空，不便于检查和维护，因此蓄能器的损坏不易被发现，其在液压系统中的作用也往往被人们所忽视。
1.风力机中液压系统的主要功能及特点(1)驱动叶尖液压缸将叶尖打开或收回；(2)驱动机械制动器制动或松闸；(3)驱动偏航制动器制动或松闸。
风力机中以上执行机构均为间歇工作，为了延长电机和泵的使用寿命，液压泵也采用间歇工作制。
但系统在整个工作过程中却始终处于保压状态，因此必须使用各种类型的蓄能器。
由于风力机液压系统安装在高空，不利于检查维护，因此常选用容积大、重量轻、响应速度快的气囊式蓄能器。
2.气囊式蓄能器工作原理气囊式蓄能器实质上是一个储存液体压力的腔室，密封壳体中的弹性气囊内预先充好气（如氮气），充气压力由工作压力和负荷的大小来确定。
工作时，液体在液压泵作用下压缩气囊，气囊中的气体被压缩，体积变小，压力变大，直到气体的压力和系统的压力相等，当系统压力小于气囊内部压力时，气囊膨胀释放压力能。
图1所示气囊式蓄能器的三种工作状态：图中a为蓄能器充气状态，此时充气压力为P1气体的容积为V1,并称它为蓄能器的总容积；图中b为蓄能器充液状态，此时气体压力升至最高为P2，气体的容积为V2，图中c为蓄能器供油终了状态，此时气体压力为P3，是系统的最低工作压力，气体的容积为V3。
当系统的工作压力P2降到P3时，则气体容积的变化量为Vw=V3-V2也是蓄能器向系统供出的油量，该值被称为蓄能器工作容积，以Vw表示。
3 蓄能器在回路中的作用1)作为一个辅助能源，以便选用较小的泵。
蓄能器在风力发电机械液压系统中的应用与维护
［】 王 慧 ． 液 伺 服／ 例 控 制 示 范 实 验 系 统 研 究 【】 江 大 学 ， ４ 电 比 Ｄ． 浙
１ － ５ ３ １．
４ 结论
本 文搭 建 了 电液 比例 阀控 缸 位置 控 制 系统 ，重 新
［］ 肖晟 ， 宝 民． 于 对 称 四 通 阀 控 非 对 称 液 压 缸 的 电 液 比 例 ５ 强 基
行 了仿 真和 校正 ．仿真 结 果表 明所 建 系 统数 学 模 型是 正确的 ， 校正 后 的 系统具 有 较快 的响 应速 度 ， 全满 足 完
【］ 崔 吴 ， 育 才 ， ７ 王 吕建 国． 于 ＭＡ Ｉ ， Ｍ Ｉ Ｋ 的 阀 控 液 压 基 ＴＡＢＳ ＵＬＮ Ｉ 缸 动 态 特性 仿 真 与优 化 ［． 械 传 动 ，０ ７４． Ｊ机 ］ ２０ （ ） ［］ 马 晓宏 ， 冰 冰 ， 学 辉 ， 志军 ． 液 比例 阀 控 缸 位 置 控 制 系 ８ 陈 甘 孙 电
Ｈｙ ｒ ｕ ｉｓＰ ｅ ｍａ ｉｓ＆ Ｓ ａｓＮｏ １ ．０１ ｄａ ｌ ｎ ｕ ｔ ｃ ｃ ｅｌ ／ ． １２ １
蓄 能器在风 力发 电机械液压 系统 中的应用 与维护
买 文捷
（ 新疆 风能有 限责 任公 司 ， 疆 乌鲁木 齐 新
摘
８００ ） ３００
要 ： 蓄能 器 分 类 、 对 原理 、 风 力 发 电机 械 液 压 系 统 中的 应 用 ， 在 以及 蓄 能 器 的 安装 、 用 、 查 和 维 护作 了简 单 的 介绍 。 使 检
（ｉｉ ｇ Ｘｎ ａ Ｗｉｄ Ｅ ｅｇ ｉ ｉｔ ｏ， ｄ，Ｕ ｕ ｉ８ ０ ０ ， Ｃ ｉａ ｊｎ ｎ ｎ ｒ Ｌａ ｌｙ Ｃ ．ｈ ． ｒｍｑ ３ ０ ０ ｈｎ ） ｙ ｂｉ
蓄能器的作用及检修方法、注意事项
蓄能器的检修一般要求是在需要更换皮囊时方进行解体检修，但对于安装蓄能器的组件以及管路，其所用的密封件必须进行更换。皮囊更换需要返厂更换。
蓄能器更换备件后，需要进行保压试验，一般至少在12小时内无漏气、无泄漏。

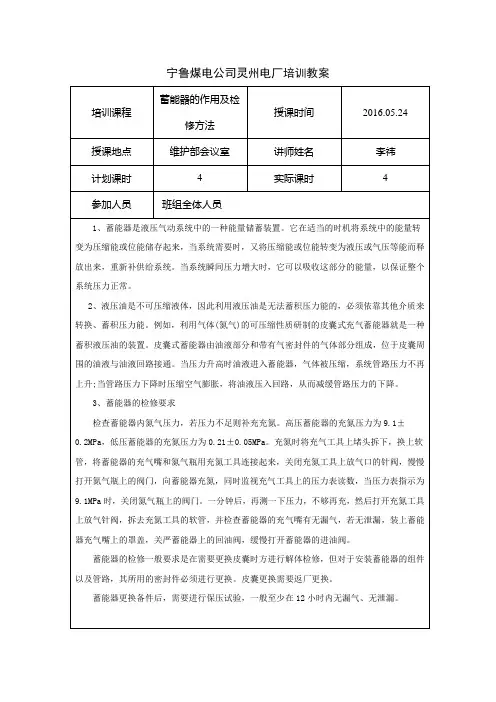

宁鲁煤电公司灵州电厂培训教案
培训课程
蓄能器的作用及检修方法
授课时间
2016.05.24
授课地点
维护部会议室
讲师姓名
李祎
计划课时
4
实际课时
4பைடு நூலகம்
参加人员
班组全体人员
1、蓄能器是液压气动系统中的一种能量储蓄装置。它在适当的时机将系统中的能量转变为压缩能或位能储存起来，当系统需要时，又将压缩能或位能转变为液压或气压等能而释放出来，重新补供给系统。当系统瞬间压力增大时，它可以吸收这部分的能量，以保证整个系统压力正常。
3、蓄能器的检修要求
检查蓄能器内氮气压力，若压力不足则补充充氮。高压蓄能器的充氮压力为9.1±0.2MPa，低压蓄能器的充氮压力为0.21±0.05MPa。充氮时将充气工具上堵头拆下，换上软管，将蓄能器的充气嘴和氮气瓶用充氮工具连接起来，关闭充氮工具上放气口的针阀，慢慢打开氮气瓶上的阀门，向蓄能器充氮，同时监视充气工具上的压力表读数，当压力表指示为9.1MPa时，关闭氮气瓶上的阀门。一分钟后，再测一下压力，不够再充，然后打开充氮工具上放气针阀，拆去充氮工具的软管，并检查蓄能器的充气嘴有无漏气，若无泄漏，装上蓄能器充气嘴上的罩盖，关严蓄能器上的回油阀，缓慢打开蓄能器的进油阀。
液压储能在风力发电储能中的应用
第7卷第4期2009年12月中 国 工 程 机 械 学 报CH I N ESE JOU RNAL O F CONS TRUCT ION MAC HIN ERY Vol.7No.4 Dec.2009作者简介卞永明(65),男,教授,工学博士2y @63液压储能在风力发电储能中的应用卞永明,牛 翔(同济大学机械工程学院,上海201804)摘要:风力发电系统为实现系统稳定和持续供电,必须配备合适的储能装置.因此提出以下设想:将风能首先转化为液压能,并以液压蓄能器作为储能装置.不但可以实现系统的稳定和持续供电,还可以将发电机等设备降至地面,大大节约塔架的建造成本和风机的维护费用,并实现通过液压调速回路稳定电压.在上述设想的基础上,设计了一套实验模型,针对液压储能的系统效率和稳压效果进行仿真分析,结果表明:液压系统效率为72.9%,发电电压波动幅度小于0.83%,效率和稳压效果都能满足要求.关键词:风力发电;液压储能;蓄能器中图分类号:TK 89 文献标识码:A 文章编号:1672-5581(2009)04-0488-06Ap pl yi n g hy d r a ulic e ner g y st o r age f o r wi n d t u r bi ne ge ner at o rsBIA N Yon g 2m i n g ,N IU Xi a n g(College of Mechani cal Engineering ,Tongji Uni versi ty ,Shanghai 201804,China )A b s t r act :In orde r to mai ntain s t abl e and s ust ai nabl e p ow er supp ly ,t he ene rgy s to rag e device s ho ul d be e 2quipp ed f or a w in d p ow er gen eration s yst em.Accordi ngly ,t he wi nd en ergy is con vert ed in to h ydraulic ener 2g y for e nerg y s to rage.As a res ul t ,t he s t abl e and s ust ai nable p owe r s up pl y can be guaran teed accompanied b y i nst allin g t he gene rat or asse mbl y on t he g roun d.This si gnifican tly reduces t he cos t of tow er buildi ng and w ind t urbi ne g ene rat or mai nt enance.Meanw hile ,t he voltage s tabilit y in a hyd ra ulic go verni ng circuit can be ens ured.Eve nt uall y ,an exp e ri me ntal model is desig ned and si mulated to analyze t he sys te m efficiency an d volt age st abilization.In conclusio n ,t he s ys tem efficiency and volta ge st abilizatio n can me et demands w it h 72.9%hyd raulic s yst em efficiency and 0.83%bel ow voltag e fl uct uati on ampli tud e.Ke y w or ds :wi nd tu rbine ;h ydraulic en ergy st orage ;h ydraulic ene rgy accumulat or 20世纪80年代以来,风能的利用形式主要是风力发电.近30年来,风力发电技术日臻完善,并网型风力发电机单机额定功率最大已经达到5MW ,叶轮直径达到126m.今后,国内外风力发电技术和产业的发展速度将明显加快.然而,风力发电的发展受到以下两个方面的严重制约:一方面,风能是随机性的能源,具有间歇性.因此,即使在风能资源丰富的地区,把风力发电机作为获得电能的主要方法时,也必须配备适当的蓄能装置,才能保证发电机组的连续和平稳运行[1].另一方面,风机造价居高不下,据统计,现在世界上建设风力发电的单位造价大约为1000美元kW -1,风力发电场建设的60%～70%投资又在风机设备上.中国近年风力发电单位造价约为人民币8000～9000元kW -1,这个费用是燃煤火力发电单位造价的2～2.5倍[2].严重制约了风力发电的发展.在现有的风力发电系统中,一套完整的风力发电机一般由叶轮、齿轮箱、偏航系统、制动系统、发电机、控制与安全系统、机舱、塔架和基础等组成[3].在这种结构中,叶片经变速箱后直接带动发电机转动,发电机安装在塔筒顶部.传动系统、发电机和控制与安全系统均布置在塔架上,大大增加了塔顶重量,使风力发:19-.E mail :mbianmail 第4期卞永明,等:液压储能在风力发电储能中的应用 电机塔筒结构庞大,带来了高昂的制造成本.而上述装置布置在高空,维护修理不便,又需要预留维护空间,因此也带来了高昂的维护费用.此外,由于风场波动大,造成发电机的电压波动大;而风力大时,采用调整叶片的方式来避免发电机过荷,又影响了发电效率.风力发电的上述缺陷可以通过在风力发电系统中添加液压储能元件来解决.本文提出了一套通过液压系统和液压储能来降低运行成本和实现稳压供电的方法,并对该设想进行了分析和仿真.1 风力发电的液压储能原理针对引言中提到的问题,设计了一套液压传导储能系统.在该系统中,叶轮直接驱动液压泵转动,输出高压油,油液经过液压管路送至地面,通过稳压泵站进入蓄能器以液压能的形式存储起来.需要用电时,通过稳压泵站驱动液压马达转动,液压马达带动发电机转动,液压马达的转速可以通过稳压泵站的调速回路来使之稳定,因此无需稳压系统.当无风或风力较小时,可通过蓄能器和液压泵同时向液压马达供油,来保证系统的稳定和持续发电.初步模型的原理图如图1所示.当控制器监测到蓄能器压力低于最低压力时,风轮首先带动液压泵转动,此时两通阀A 和两通阀B 均被关闭,溢流阀作为安全阀使用,因此液压泵通过一个单向阀后向蓄能器内充入高压油.需要发电时,控制器通过电控信号,打开两通阀B ,蓄能器内的液压油流出,由控制器控制调速阀控制输出流量,驱动液压马达转动,带动发电机发电,驱动电阻负载.在发电时,通过调节调速阀的开度和液压马达的排量,使输出功率和输出电压均保持在稳定状态.图1 模型原理图Fig.1 Model sche matic 下面着重对该系统的以下两方面进行分析:①系统的效率,即风能转化为电能的效率,这里主要考察整个液压系统带来的效率损失;②系统的稳压特性,即系统输出的电压不随各种因素变化而保持稳定的能力.为简化分析,可将整个模型的工作阶段分为蓄能和发电两个阶段,分别模拟有风而无电力需求和有电力需求而无风的极端情况.即在蓄能时,关闭两通阀B ,使液压马达停止转动;而在发电时,打开两通阀A 或者关闭液压泵,不使新的液压油进入蓄能器,以模拟无风时的状态.2 模型分析及系统稳压原理系统模型中的各个关键部件之间的关系如图2所示,动力源(风轮)带动液压泵旋转,之间采用机械旋转轴联接,扭矩和转速分别为T s ,n s ;液压泵输出高压油存入蓄能器中,油压和流量分别为p p ,q p ,完成蓄能阶段;在发电阶段,蓄能器输出液压油,出口压力和流量分别为p a ,q a ,流量q a 由调速阀决定,出口压力p a 由蓄能器决定,液压油经过调速阀后驱动液压马达,压力降为,液压马达旋转带动发电机发电,之间同样采用机械旋转轴联接,扭矩和转速分别为T ,984p m m n m . 中 国 工 程 机 械 学 报第7卷图2 数学关系示意图Fig.2 Mat hem atica l r ela tions hip 从图2可以看出,液压蓄能器是整个系统的中心环节.对蓄能器参数的选择和计算,对整个系统的性能有重要影响.这里假设蓄能器的预充气压力为p 0,公称容积为V 0,最低压力为p 1,最高压力为p 2,相应的气体容积分别为V 1和V 2.于是蓄能器的有效工作容积V w =V 1-V 2[4].2.1 蓄能过程分析在对系统效率进行分析时,由于风轮设计及发电机设计不是本文的重点,这里不分析风轮效率及发动机部分的效率,而着重对引进的液压系统的效率进行分析.蓄能过程中,对风轮采用恒速控制,以便测算后面液压系统在蓄能过程中的效率.因此输入的能量可视为通过动力源输入的机械能,为E 1=∫t10ωs T sd t (1)式中:ωs 为动力源旋转的瞬时角速度;t 1为蓄能时间.而得到的存储在蓄能器内的液压能为E 2=∫t 10p a q a d t (2) 二者相除,即为整个蓄能过程的效率为ηP =E 2/E 1(3)2.2 发电过程稳压原理及效率分析在发电过程中,应维持发电电压稳定,即外负载端电压U E 始终保持不变.同时,应使液压系统的输出功率与电力负载的功率相匹配.为此,采用了如下的控制策略(见图3):首先,通过控制器采集外负载端电压U E 和电流I E ,可计算出外负载功率P E ,加上一定的功率损耗的补偿,同时实时采集蓄能器出口压力p a ,于是可通过一定的算法估算出所需要的系统流量值,再通过控制调速阀的PWM 信号的占空比来控制整个液压系统的供给流量.即通过对外负载功率的监测来实时调节液压蓄能器的功率供给:q a =f (P E ,p a )=(P E +ΔP )/p a(4)式中:ΔP 是用于补偿调速阀的功率消耗及发电机的功率损失的功率损耗值,可以通过一定的方法进行估算.其次,为了维持发电机的转速恒定,再通过对端电压U E 的监测来对变量液压马达的排量Q m 进行调节.液压马达的转速为n m =q m ηm VQ m (5)式中:n m 为液压马达的实际输出转速;q m 为液压马达通过的流量,这里由调速阀的特性和开度决定;ηmV 为液压马达的容积效率;Q m 为液压马达公称排量,通过闭环控制算法来对Q m 进行控制,保证了n m 维持在一个稳定值,从而保证负载端电压U E 的稳定.整个发电过程中输出的液压能为E 3=∫t 20p a q a d t (6) 直流电机得到的机械能为=∫T ω()094E 4t 20m m d t 7 第4期卞永明,等:液压储能在风力发电储能中的应用 式中:t 2为发电时间;ωm 为直流电机旋转时的瞬时角速度.二者相除,即为发电阶段液压部分的效率ηm =E 4/E 3(8)图3 电控液压系统控制方法Fig.3 Contr ol met hod of elect r o hydr a ulic sys tem3 极限工况仿真与实验为验证液压储能在风力发电系统中的应用设想,对上述实验模型进行仿真,并分别对效率和稳压效果进行分析验证.为简化仿真模型,将上述系统分为蓄能阶段和发电阶段两个部分分别进行仿真和实验.仿真利用MA TLAB 中的S i muli nk 工具箱构建模型[5],每个元件分别进行实际选型,元件参数来自于厂家产品资料,过程参数利用实验测定.3.1 蓄能过程仿真分析在MA TL AB/Sim ulink 环境下搭建了蓄能过程的仿真模型.整个模型的仿真参数的设定,与实际搭建的实验系统的产品资料保持一致.主要元件的仿真参数设定如下:液压泵排量Q p =1.5mL ,额定转速为2500r mi n -1,最低转速为800r mi n -1,额定压力为20MPa ,容积效率为83%;蓄能器公称容积根据系统状况,选取V 0=10L ,预充气压力p 0=2.65MPa ,最低压力设定为p 1=3.5MPa ,最高压力设定为p 2=11MPa ;过程中的气体多变指数根据实验测定为γ=1.27,测定γ值的方法如下:在蓄能过程中,蓄能器内的压力p a 和气体体积V 满足p a V γ=c (9)式中:γ为多变指数,在绝热过程中,γ=1.4,在等温过程中,γ=1,由于在蓄能过程中存在热交换,不是绝热过程,而气体被油液加热,温度上升,因此也不是等温过程,γ值需通过实验测定;c 为一个定值常数,与蓄能器内预充氮气的质量有关.又因为有V =V 0-V l ,其中V l 是蓄能器内的油液体积.由于泵的转速恒定,因此可以认为V l =Q p ηn t (10)式中:Q p 为泵的公称排量;η为泵的容积效率;n 为泵的转速;t 为时间.根据以上各式,可以推出p (t )=c (V 0-V p ηn t )-γ(11)式(11)中V p 和V 0已知,通过对实验中测定的不同时刻的压力值的p (t )值,对数据进行曲线拟合,即可求出c ,η和γ的值.于是可以知道在当时气候条件和实验条件下,近似的多变指数γ的值.如图4a 所示,仿真结果显示,在约282.5s 时,蓄能器内的油压上升到11MPa ,达到预先设定的最高压力.此时,蓄能器内充入的液压油体积期间的扭矩随着油压上升而上升,如图4b 所示,在282.5s 时达到最大值3N 整个仿真过程中的系统效率曲线如图5所示,在达到压力设定值M 时,系统效率约为%,此后随着压力的上升,液压泄漏进一步增大,从而导致系统效率的下降194.07m.11Pa 79.4. 中 国 工 程 机 械 学 报第7卷图4 蓄能环节油压和扭矩仿真曲线Fig.4 Si mulat ion c ur ve of hydra ulic pr essur e a nd tor que i n e ner gy st or age p hase图5 蓄能环节效率曲线Fig.5 Si mulat ion c ur ve of ef f iciency3.2 发电过程仿真分析针对发电过程,在MA TLAB/Si muli nk 环境下建立了仿真模型.利用系统自带的液压元件库建立了蓄能器和液压回路,使用Dri veli ne 元件库对联轴器进行模拟,实现了转矩和转速的耦合.利用Sim ulink 库中的直流电机元件建立了直流发电机模型,DC Sensor 子系统会采集负载的电压值和电流值,并输出功率和负载端电压.分别采用不同的控制算法,对液压系统的输出流量和马达排量进行控制,并指定发电端电压为24V.仿真中的参数设置,仍然与完成选型的实验系统的各产品资料中的参数保持一致,主要参数如下:蓄能器公称容积V 0=10L ,初始压力为最高压力p 2=11MPa ,并设定工作最低压力p 1=3.5MPa ;液压马达采用电控式变量马达,排量范围可从0～10mL 连续变化.控制策略采用前面介绍的通过两次闭环分别对液压系统的流量和排量进行控制.外电阻负载额定电压24V ,功率52W.调速阀采用理想流量调节阀代替.图6是蓄能器出口压力和调速阀通过流量的仿真曲线,在大约351s 时,蓄能器压力从开始的最高压力p 2=11MPa 下降到设定的最低工作压力p 1=3.5MPa.由于采用了恒功率而不是恒流量控制,蓄能器的出口压力曲线的下降速度近似保持恒定,同时,随着压力的下降,系统的流量随之从0.48Lmi n -1上升到1.46L mi n -1.图6 蓄能器出口压力及系统流量仿真曲线Fig.6 Sim ulati on c ur ve of a cc umula tor p ress ure a nd syste m f low r at e 图7为端电压仿真曲线.图7a 是390s 内的仿真曲线,图7b 是开始的50s 内的仿真曲线.在约351s 时,蓄能器压力下降到设定的最低工作压力=35M 在整个仿真过程中,在大约6时达到最大值,电压最大值不超过V 电压的最大变化幅度不超过3%稳压效果是令人满意的294p 1.Pa.s 24.2.0.8.. 第4期卞永明,等:液压储能在风力发电储能中的应用 图7 端电压仿真曲线Fig.7 Si mula tion cur ve of te r minal volt a ge图8 发电阶段效率曲线Fig.8 Sim ulati on c ur ve of ef f icie ncy 由于发电过程中外负载的功率保持恒定,在模型进入稳定状态后,液压部分的效率供给也保持恒定,因此发电部分的效率曲线如图8所示.在蓄能器工作压力下降到设定的最低工作压力p 1=3.5MPa 时,液压部分的效率为ηm =E 4/E 3=91.8%(12) 综上所述,整个液压部分的效率为ηh =ηp ηm ≈72.9%(13)即整套液压系统的效率是72.9%;即72.9%的输入到液压系统的机械能能够最终以机械能的形式重新输出,由此可以节约大量的制造成本、维护成本以及相应的电力稳压系统.考虑到风力发电机的实际应用情况,这个效率是可以令人满意的.4 结论从上述分析可以看出,新型液压传导储能系统的效率和稳压效果较好.若在现有系统中加以应用,可以带来以下优点:(1)可以将发电机和发电机的相关控制系统降至地面,如此可大幅度降低塔架和风机的制造成本.(2)由于采用了液压储能,可以做到异时发电,即在风力较大而耗电量较小时蓄能,在风力较小,而耗电量较大时,通过液压蓄能器补充能量.(3)在系统中应用一定的闭环控制算法,调节液压系统来进行稳压,可以取得较好的稳压效果.参考文献:[1] 王承煦,张源.风力发电[M ].北京:中国电力出版社,2003.WANG Chengxu ,ZHANG Yuan.Wind po wer generation [M].Beijing :C hi na Po wer Pres s ,2003.[2] 李豪,郑衡,何国锋.风力发电设备优化选型与电价关系的分析[J ].广东电力,2003,16(2):53-55.L I Hao ,ZH EN G Heng ,HE Guofeng.Anal ysi s o n rel at ion bet ween opti mum t ype sel ectio n of wi nd po wer generati ng app arat us and pow 2er rate [J ].Guangdo ng Elect ric P o wer ,2003,16(2):53-55.[3] 刘万琨,张志英,李银凤,等.风能与风力发电技术[M ].北京:化学工业出版社,2007.L IU Wankun ,ZHAN G Zhiying ,L I Y i nfeng ,et al.Wi nd energy and wind power generat ion t echnology [M ].Beiji ng :Chemical Indust ry Press ,2007.[4] 马雅丽,黄志坚.蓄能器实用技术[M].北京:化学工业出版社,2007.MA Yali ,HU AN G Zhij ian.Pract ical t echnology o n accumulato r[M ].Beijin g :Chem ical Indu st ry Press ,2007.[5] 薛定宇,陈阳泉基于M TL B S 的系统仿真技术与应用[M ]北京清华大学出版社,XU D y ,N Y q Sy y M TL B S [M ]B j T U 2y ,394.A A /i mulin k .:2002.E ing u C H E a ng ua n.st e m si mula tion te ch nolo g an d a pplic a tion ba sed on A A /i mul in k .e i in g :sin ghua ni ver si t Pre ss 2002.。
液压储能在风力发电中的应用
液压储能在风力发电中的应用摘要：为实现风力发电系统稳定、持续地供电，必须在系统中配备适宜的储能装置。
储能装置的作用是将风能首先转化为液压能，运用液压储能元件来进展风能的存储，并以液压蓄能器作为储能装置。
液压储能系统不但可以促进电网平安稳定运行，还可以节省了电网建立的投资，对风力发电的开展有着重要意义。
关键字：液压储能、风力发电、蓄能器21世纪是高效、干净、平安、经济可持续利用能源的时代，世界各国都在向此方向开展，都把能源的利用作为科研领域的关键予以关注。
受1973年世界范围内的石油危机和空气动力学理论的开展的影响，在常规能源告急和全球生态环境恶化的双重压力下，风力以其自身独有的优点，作为新能源的一局部有了新的快速的开展。
风力发电，就是把风的动能转变成机械动能，再把机械能转化为电力动能，这就是风力发电。
具体的说，就是利用风力带动风车叶片旋转，再透过增速机将旋转的速度提升，来促使发电机发电。
我国世界上风力资源较为丰富的国家之一，全国可利用的风能约为2.5亿kW。
风能作为一种无污染和可再生的新能源有着巨大的开展潜力，其次，用风力发电，可减少常规能源的消耗，从而减少有害气体的排放，对环境保护和生态平衡，改善能源构造具有重要意义。
风力发电所需要的装置，称作风力发电机组。
这种风力发电机组，大体上可分风轮(包括尾舵)、发电机和铁塔三局部〔大型风力发电站根本上没有尾舵，一般只有小型才会拥有尾舵〕。
由于风轮的转速比拟低，而且风力的大小和方向经常变化着，这又使转速不稳定；所以，在带动发电机之前，还必须附加一个把转速提高到发电机额定转速的齿轮变速箱，再加一个调速机构使转速保持稳定，然后再联接到发电机上。
为保持风轮始终对准风向以获得最大的功率，还需在风轮的后面装一个类似风向标的尾舵。
风力发电还受到以下两个方面的严重制约，一方面，风机造价居高不下，风力发电技术也不是很完善，使风力发电单价约为火力发电单位造价的2~2.5倍。
蓄能器在风力发电机械液压系统中的应用与维护
蓄能器在风力发电机械液压系统中的应用与维护摘要：介绍了蓄能器在风能机液压系统中的主要应用，通过专业的研究和研究，准确找到了风能机液压系统蓄能器的有效维护手段。
安装过程的智能化控制、操作问题的准确检测、改进测试方法和加强测试监督等，有效提高了风力发电机液压系统内电池的科学工作。
关键词：风力发电机械液压系统；蓄能器；测试监督1液压系统在风力发电系统中的重要性近几年风力发电技术越来越成熟，风力发电得到了大规模开发。
目前大中型风力发电的安全和功率控制几乎采用液压技术。
液压制动系统在发电、事故预防、桨叶的启动和停止等方面发挥着重要作用。
理论上风速和发电机的输出功率是无限的，但它必须受到发动机和变速箱的速度以及电机等电气部件的功率的限制。
目前，固定螺距控制或变螺距控制常用于大中型水平轴风力发电。
从发展趋势来看，风力发电机的偏航对风可通过控制系统自动对风，通过偏航电机和利用液压技术的方式来实现自动对风功能，因为其液压传动扭矩大、结构简单、重量轻、容量大，可以替代机械传动实现液压偏航对风控制技术。
2液压传动型风力发电机组原理液压驱动桨叶包括叶片、变桨电机、抱闸线圈、液压回路、液压驱动控制系统、同步发电机、网络控制系统、控制器、偏航系统、制动安全系统等。
液压控制与传统风力机的最大区别在于，引入了柔性传动而不是刚性传动，以减少风力机前部风力功率波动的影响。
此外，液压传动系统还控制电机的位移，实时调整发电机的速度，实现无级变速，获得满足直流电网要求的输出功率，避免变流器的逆变器，消除电源对电网的和谐影响。
风力发电机机的液压控制机制是风力发电机将风能传输到液压泵，液压泵将机械能转换为液压能，液压马达将液压能转换为机械能以产生发电机功率。
3风力发电机械液压系统中蓄能器的主要应用3.1蓄能器的工作原理在风力发电机的液压系统中，蓄能器是储存液体压力的腔室，在这种密封外壳中，适当的人员可以及时确认蓄能器的使用类型。
如果是气囊式蓄能器，在正式使用前必须加满气体。
液压系统蓄能器主要作用及注意事项
液压系统蓄能器主要作用及注意事项一、蓄能器的功用蓄能器可以在短时间内向系统提供具有一定压力的液体，也可以吸收系统的压力脉动和减小压力冲击等。
其功用主要有以下几个方面。
①系统保压。
当执行元件在较长时间内停止工作且需要保持一定压力时，可利用蓄能器储存的液压油来弥补系统的泄漏，从而保持执行元件工作腔的压力不变。
这时，既降低了能耗，又使液压泵卸荷而延长其使用寿命。
②吸收压力冲击和脉动。
在控制阀快速换向、突然关闭或执行元件的运动突然停止时都会产生液压冲击，齿轮泵、柱塞泵、溢流阀等元件工作时也会使系统产生压力和流量脉动的变化，严重时还会引起故障。
因此，当液压系统的工作平稳性要求较高时，可在冲击源和脉动源附近设置蓄能器，以起缓和冲击和吸收脉动的作用。
③做辅助动力源。
当执行元件间歇运动或只作短时高速运动时，可利用蓄能器在执行元件不工作时储存压力油；而在执行元件需快速运动时，由蓄能器与液压泵同时向液压缸供给压力油。
这样就可以用流量较小的泵使运动件获得较快的速度，不但可较少功率损耗，还可以降低系统的温升。
④用作应急油源。
当电源突然中断或液压泵发生故障时，蓄能器能释放出所储存的压力油使执行元件继续完成必要的动作和避免可能因缺油而引起的故障。
⑤用作液压泵。
在输送对泵和阀有腐蚀作用或有毒、有害的特殊液体时可用蓄能器作为动力源吸入或排出液体。
二、蓄能器的安装及使用①蓄能器是压力容器，搬运和拆装时应将充气阀打开，排出充入的气体，以免因震动或碰撞而发生意外事故。
②应将蓄能器的油口向下竖直安装，且有牢固的固定装置。
③气囊式蓄能器中应使用惰性气体（一般为氮气）。
蓄能器绝对禁止使用氧气，以免引起爆炸。
④不能在蓄能器上进行焊接、铆接及机械加工。
⑤不能在充油状态下拆卸蓄能器。
⑥液压泵与蓄能器之间应设置单向阀，以防止液压泵停止工作时，蓄能器内的液压油向液压泵中倒流；应在蓄能器与液压系统的连接处设置截止阀，以供充气、调整或维修时使用。
⑦蓄能器的充气压力应为液压系统最低工作压力的90%～25%；而蓄能器的容量可根据其用途不同而定，可参考相关液压系统设计手册来确定。
蓄能器在液压系统中的应用分析与检修
蓄能器在液压系统中的应用分析与检修烟台德赛机械制造有限公司车德宁[摘要] 本文就HBTZ60型混凝土泵的液压原理分析了蓄能器在液压在系统中的具体应用，阐明了蓄能器在液压在系统中重要作用，介绍了蓄能器的内部结构，并针对蓄能器在液压在系统所出现的故障隐患作了详细分析和判别。
[关键词] 原理蓄能器分析蓄能器是一种能把压力油的液压能储存在耐压容器里，待需要时又将其释放出来的一种装置。
在液压系统中的主要功能是储存能量，吸收脉动压力，吸收冲击的作用。
蓄能器按结构分为重力式弹簧式和充气式三种。
其中充气式又分为气瓶式、活塞式和皮囊式。
皮囊式蓄能器具有结构尺寸小，重量轻，安装方便，维护简单，皮囊惯性小，反应灵敏的特点。
所以在液压系统中应用较广泛。
在混凝土输送泵的液压系统中,皮囊式蓄能器的用途特点则非常突出，就以HBTZ60型混凝土泵的液压原理为例，分析蓄能器在系统中的具体运用。
1 吸油滤油器、 2电机、 3 变量柱塞泵、 4 双联齿轮泵、 5 空气滤清器、6 先导式卸荷阀、 7测压接头、8先导式溢流阀、 9散热器、10回油滤油器、11“M”型电液换向阀、12插装式单向阀、 13主油缸、 14 高低压切换阀、 15 压力表、 16 蓄能器、 17 闸板阀油缸、 18 油马达、 19电磁换向阀、20“O”型电液换向阀、21叠加式溢流阀HBTZ60型混凝土泵液压原理图由上示原理图可知，系统可分为3部分：主油路系统，分配阀系统和搅拌系统。
主油路系统由变量柱塞泵3、吸油滤油器1.1、先导式溢流阀8、“M”型电液换向阀11、主油缸13、插装式单向阀12、高低压切换阀14等组成．当电机2起动，变量柱塞泵3就向系统供油．油液经“M”型电液换向阀11驱动主油缸13工作．电液换向阀11的换向动作是电控的，它的两个电磁线圈轮流通电，使两个主油缸轮流进油及回油．不通电时，进入电液换向阀11的液压油经Ｔ腔流回油箱，主油泵处于卸荷状态．主油泵最大工作压力由先导式溢流阀8控制，调定压力为28MPa．当系统工作压力达到12.5 MPa时,也就达到了变量柱塞泵的变量压力起点,主泵开始随着压力的升高,逐渐降低排量.这种变量方式能够充分利用动力机的功率,提高整机的使用效率.主系统具有高低压切换功能,由高低压切换阀14控制实现, 高低压切换阀控制主油路接通主油缸无杆腔时,是高压小排量泵送;控制主油路接通有杆腔时,是低压大排量,用户可根据现场情况随意选择.推送机构的两个主油缸有杆腔或无杆腔相沟通，形成闭合油路．每当活塞运动到行程终点后，压力油会自动打开油缸插装式单向阀12向闭合油路补油一次，实现自动补油功能．同时靠行程开关的控制自动换向。
浅析风力发电系统中储能装置的优化设计
浅析风力发电系统中储能装置的优化设计摘要：风能资源是一种重要的新能源，通过风力发电系统中储能技术的应用可以增强风力发电系统的稳定性，从而更好地利用这种新能源。
为此，笔者着重分析了风力发电储能技术的内涵、特点以及分类，并分别对分布式储能技术和集中式储能技术进行了详细的阐述，希望能够对相关技术人员起到启发和借鉴作用，提高风力资源的利用效率与水平。
关键词：风力发电系统；储能技术；分布式储能技术；集中式储能技术现阶段，随着社会经济的不断发展，资源短缺的问题也越来越严重，新能源的开发成为人们关注的焦点问题。
为此，很多国家很早就开始了对新能源的探索，并取得了很好的成效。
在风力发电方面，风力具有很强的随机性，并且风力的来源缺乏稳定性，这是利用风力发电的瓶颈性问题。
为了解决风力的不稳定性问题，必须要利用储能技术，增强风力发电的稳定性与可靠性。
1 风力发电储能技术概述现阶段，科学技术的发展速度日新月异，人们对新能源的利用水平也在不断提高。
在风力发电方面，人们也研发出了很多先进的储能技术，并在实践中逐步应用和推广。
概括起来，在风力发电系统中应用储能技术，可以达到以下几个方面的效果。
1）储能技术可以增强发电系统的稳定性，从而避免了风力资源稳定性差的问题。
2）在储能技术的作用下，风力发电系统的稳定运行还可以确保整个电网系统的稳定，从而为人们提供更加稳定的电量运输，满足人们对能源的需求，对能源的大规模应用提供能量支持，在电量功率等方面也更加符合人们的需要，可以在资源的有效应用方面发挥更大的作用，不断提供风力发电系统的质量与水平。
3）通过在风力发电系统中应用储能技术，可以确保电力系统中有足够大的电量，从而可以长期、稳定地为人们提供电力支持，有效缓解能源短缺的现状。
总而言之，通过在风力发电系统中应用储能技术，可以充分满足人们对电力资源的需求，并能够根据电力系统的应用情况作出相应的调整，从而增强了电力系统的稳定性与适应性，为电力企业带来经济效益的同时，也带来了巨大的社会效益，有利于将电力资源进行优化配置，从而降低了电力企业的投资成本和电能的使用成本，确保了整个电力系统的稳定与平衡。
蓄能器
蓄能器辅助动力源提供一个辅助能源，即所储存的能源能在高峰时刻应用，以便选用较小的泵。
用较小的泵，也可以实现在瞬间提供大量压力油。
☆平稳保持液压系统中一定的流量和压力。
☆补充液体容积以保持一定的压力。
☆当液压装置发生故障、停泵或停电时，作为应急的动力源，以便安全地做完一个工作循环，如用于船舶液压方向舵。
☆较长时间地使系统维持一个必须的高压而无需开泵，以防止油料过热减少泵磨损并节约能源。
☆保持系统压力：补充液压系统的漏油，或用于液压泵长时期停止运转而要保持恒压的设备上。
☆驱动二次回路：机械在由于调整检修等原因而使主回路停止时，可以使用蓄能器的液压能来驱动二次回路。
☆稳定压力：在闭锁回路中，由于油温升高而使液体膨胀，产生高压可使用蓄能器吸收，对容积变化而使油量减少时，也能起补偿作用。
☆为设备的严重磨损区提供不间断但流量不大的润滑油。
建设工程、矿山设备中用于紧急情况下的操纵和刹车。
☆注模铸造设备操作中用于在一个短时间内提供高压。
☆机床上用于保持压力以便采用小规模的油泵。
☆汽轮机上用于提供润滑油。
☆油井、井口防喷器上用于作关闭闸门的备用动力。
☆流体储存，紧急能源，压力补偿，渗漏补偿，热胀吸收，增加流量。
☆对于间歇负荷，能减少液压泵的传动功率。
当液压缸需要较多油量时，蓄能器与液压泵同时供油；当液压缸不工作时，液压泵给蓄能器充油，达到一定压力后液压泵停止运转。
☆具体分析一个例子：蓄能器的重要性在高压EH油系统中，当系统的多数油动机快速开启时（比如汽轮机开始冲转，2个中压调节门同时开启，或者2900转时的阀切换，6个高调门同时开启），系统油压必然快速下降，此时油泵来不及做出反映，蓄能器在设计上位置不仅靠近油动机并且能比油泵更加迅速的向系统补充油液，避免系统油压下降到9.7MPA时造成保护动作而停机。
吸收脉动：吸收液压泵的压力脉动。
☆减震，柱塞式/隔膜式泵等设备减少振动。
☆噪声衰减，柱塞式/隔膜式泵等设备降低噪音。
风力发电系统中储能技术的应用分析
风力发电系统中储能技术的应用分析摘要：风力发电系统储能技术的主要目的是将风力发电系统产生的电能储存起来，从而有效提高风力发电系统供电的稳定性，为进一步推广风力发电模式提供保障。
本文分析了常见的储能技术类型，进而探讨了储能技术在风力发电系统中的具体应用，希望能为相关专业提供理论依据参考。
关键词：风力发电；储能；超级电容器;1储能技术的分类和特性1.1超导储能系统。
所谓超导储能系统，就是利用超导导线制成的线圈，在电网供电时，将所提供的磁能有效地储存起来，然后在需要时将能量返回电网。
超导储能系统具有以下优点：（1）超导储能技术的能量释放速度非常快，在能量传输过程中没有能量转换过程，比功率和比容量大，响应速度快，转换效率高；（2）超导储能系统的能量损耗很小，在能量传输过程中，没有能量转换过程，SMEs可以更好地调节频率、电压、无功功率和有功功率，还可以利用储能系统和风电系统的实时功率和大容量能量转换补偿。
目前，超导储能系统已广泛应用于风力发电系统中。
1.2超级电容储能系统。
所谓超级电容储能系统是基于电化学双层储能系统。
超级电容储能系统能提供强大的脉冲功率。
在充电过程中，它是从电极表面在理想极化状态下进行的。
这种电荷可以吸引周围电解质溶液中的外来离子，使其附着在电极表面，从而形成双电荷层，形成所谓的双电层电容。
目前，我国对超级电容储能系统的研究已经有十多年的历史，已经形成了一系列的超级电容储能系统产品。
该超级电容器系统的最大储能容量可达30MJ。
在电力系统中，超级电容器系统主要用于大功率、短时平滑责任和高峰值电能质量。
在这种情况下，当电压突然下降或瞬间受到干扰时，超级电容储能系统可以提高供电水平。
1.3电化学储能电化学储能技术主要包括氢燃料电池、全钒液流电池、铅酸电池、锂离子电池和钠硫电池。
氢燃料电池主要是在风能不能充分利用的情况下，将多余的电能转化为氢气储存。
氢燃料电池是将燃料的化学能直接转化为电能。
全钒液流电池是流式电池发展的主流，技术可以达到兆瓦级，因此主要应用于大型风电场。
液压系统中蓄能器的作用
液压系统中蓄能器的作用
液压系统中蓄能器的作用主要有以下几个方面：
1. 能量储存：蓄能器可以在系统压力高时吸收系统储能，并在系统需要能量时释放储能，从而保证液压系统的稳定运行。
2. 压力稳定：蓄能器可以平衡液压系统的压力波动和脉动，使系统的压力更加稳定，从而保证系统的工作效率和精度。
3. 减少泵的负荷：蓄能器可以在系统压力降低时释放储能，减少泵的负荷，从而延长泵的寿命。
4. 应急备用：蓄能器可以作为系统应急备用能量，当系统异常情况发生时，能够快速提供运行所需的能量，保证系统及时响应。
总之，蓄能器可以提高液压系统的效率和可靠性，是液压系统中不可或缺的重要组成部分。
风力发电机液压站蓄能器失效分析及采取措施的研究
摘要：蓄能器作为液压系统中重要部件，对整个风电机组稳定及安全运行有不可或取的作用，本文以蓄能器失效实例为研究对象，对蓄能器失效现象进行分析，旨在通过有效的精维护工作结合器件运行控制与运行实际工况的配合，减少失效情况的出现和延长器件使用寿命。
关键词：蓄能器；失效；压力；检测引言液压系统中蓄能器一方面通过压缩气体为系统保持压力，一方面为液压系统提供应急压力，随着风电机组装机容量的增大，运行时间的增加，机组部件维护任务日趋繁重，影响机组稳定运行的主要因素由一次性偶发故障逐渐转变为长期运行所导致的器件疲劳式损坏，并且具备批量性，周期性特征。
诚然，部分器件使用寿命有限，但也和维护工作科学细致程度，器件设计与运行工况是否匹配关系密切，通过分析失效现象，进而制定对应措施对保证风机稳定安全运行作用巨大。
1、蓄能器失效现象液压系统中蓄能器没有直接信号监测点，蓄能器的失效表现主要体现在液压系统补充压力时间过长甚至打压时压力无法达到设定值要求，尤其是执行偏航动作时，系统压力由140bar降到20bar,偏航结束后，齿轮泵工作，将系统压力再补充至140bar的过程。
对于失效蓄能器，多次测试偏航半泄，所得补压时系统压力值1分钟内的数据变化如下：如上图，尽管齿轮泵一直工作，但系统压力上升缓慢，达不到风电机组15秒内系统压力上升至设定值的要求。
更换蓄能器后再次进行偏航半泄测试，主系统压力1分钟内数据变化如下：如上图所示，正常蓄能器压力建立时间明显缩短，符合风电机组对液压系统的要求。
通过对多台风电机组多次试验，对比失效和正常的蓄能器打压时系统压力上升情况，正常蓄能器在系统压力恢复至设定值压力大约用时6-7秒，而失效的储能器在系统恢复压力时需要远大约15秒时间。
实例中所用蓄能器为隔膜式蓄能器，有两个半球形壳体，两个半球之间夹着一个橡胶薄膜，将液压油和氮气分开，如下图：蓄能器中预充氮气压力为120bar,体积为0.75L，当齿轮泵工作时，会将液压油打入蓄能器中以压缩气体，根据理想状态方程p1V1=p2V2，如果将系统压力补充至150bar，则蓄能器内部氮气体积被压缩为0.6L，所以齿轮泵工作时需要注入0.15L的液压油，而齿轮泵的打油量为每分钟1.68L，每秒打油量为0.028L，理论上在将系统压力补充至150bar压力情况下所用时间为5.3秒。
浅议储能技术在风力发电系统中的运用
２ ． ６ 延 缓容 量
风 力发 电 系统 有 容 量 上 的 需求 ．储 能技 术 可 以在 一 定 程 度上 ， 延缓 系统对容量的需 求， 包括 发 电容 量 、 输 电容 量 。 例
பைடு நூலகம்
１ 风力发 电系统中储能技术 的分 类
有需 求时 ， 超 导储能 系统 ， 将 能 量 再 次送 回 电 网 内 ： ② 超 导电 容 器 储 能 系统 。 利 用 电化 学 双 电层 结 构 ． 研 制 储 能 系统 。 增强 脉冲功 率 ， 电荷 在 电解 质 溶 液 中 ， 形 成 双 电荷 层 ； （ 蓄 电池 储 能 系统 ， 通 过 电 池 的 正极 、 负极 。 提供氧化还原 ， 完成 充 电 和放 电， 蓄 电池 储 能 系统 选 择 的 化 学 物 质 不 同 ， 能 够 构 建 不 同 类型 的储 能 系 统 ； ④ 飞 轮 储 能 系统 ， 在机械运 动的作 用下 。 长 期 存 储 飞 轮机 械 运 动 中的 动 能 ． 使 用 时再 将 动 能 转换 为 电 能 。 参与
我 国能源建设 中． 比 较 注 重风 力发 电 系统 的 应 用 ， 风 力发 电 系统 ， 采 用 风 能 完 成 发 电机 的 旋 转 驱 动 ． 此 类 发 电 方 式 不会
当发 电 系统 处 于 负荷 低谷 期 时 ， 储 能技 术 适 当 的充 电 。 系统 在
产 生 环 境 污染 ， 而且具有一定的经济优势。 风 能 存 在 不 稳 定 性 的特征 ， 为 了确 保 风 能发 电 系 统 中 负荷 的 连 续 、 稳定 ． 要 根 据 风 力 发 电 系统 的 实 际情 况 ． 配 置 储 能技 术 ． 实现 风 力发 电 系统
２ 储 能技术在风 力发 电系统 中的应用
液压系统中的蓄能器，你了解它的作用和结构吗？
液压系统中的蓄能器，你了解它的作用和结构吗？一、蓄能器的作用蓄能器的作用是将液压系统的能量储存起来，在需要时重新释放。
它与电路中的电容很像，既可以储存能量，也可以吸收压力波动，具体应用非常灵活多样。
1. 作辅助动力源某些液压系统的执行元件是间歇动作的，总的工作时间很短，这些系统设置蓄能器后，在系统不需要大流量时，可以把泵输出的多余压力油储存在蓄能器内，等到需要时再由蓄能器快速向系统释放，这样就可以减小泵和电机的容量。
2. 作为紧急动力源某些液压系统要求在泵突然故障、或突然停电等紧急情况下，执行元件仍能完成必要的动作。
这种场合需要蓄能器作为紧急动力源。
图示是一个应用实例，当突然停电时，泵出口压力消失，液控换向阀和电磁换向阀弹簧复位，蓄能器向液压缸的上腔供油，活塞杆能够自动缩回到缸体内。
3. 补充泄漏和保持恒压对于执行元件长时间不动作，但要保持恒定压力的系统，可用蓄能器来补偿泄漏，从而使压力恒定。
图示是一个应用实例，在液压泵卸荷的情况下，蓄能器持续向系统提供压力油的补充，使系统在一段时间内能够保持恒压。
4. 吸收液压冲击在控制阀或液压缸等冲击源之前设置蓄能器，就可以吸收液压冲击。
5. 消除脉动、降低噪声在泵出口或其它重要元件附近安装蓄能器，可使脉动降低到最小限度，从而使对振动敏感的仪表、管路、控制阀事故减少，并降低噪声。
6. 作液体补充装置用在封闭的液压系统中，蓄能器可以有效地作为一个液体补充装置。
例如，可以用蓄能器补充单杆液压缸有杆腔和无杆腔之间体积之差。
7. 用于能量回收利用二、蓄能器的类型和基本结构1. 蓄能器的分类按照工作原理，蓄能器分为充气式蓄能器、重力式蓄能器和弹性蓄能器等，目前常用的是充气式蓄能器，充气式蓄能器按照结构不同，又可分为活塞式蓄能器和皮囊式蓄能器。
这是不同类型蓄能器的职能符号。
a)充气式 b)弹簧式 c)重力式式 d)一般符号2. 活塞式蓄能器在活塞式蓄能器中，气体和油液由活塞隔开。
浅谈液压蓄能器的安装及维护
国内外最为常用的是皮囊式液压蓄能器 ，酒钢集团公司不锈钢厂的冷 、 热 轧工序中的轧机系统就是使用了这 一种蓄能器 其工作原理基于波义尔定 理： 即在使用前 ， 首先向蓄能器中的皮囊里充预定压力的氮气， 然后用液压 泵 向蓄能器充压力油， 在压力油的作用下， 顶开菌形 阀， 油进入容器 内压缩 皮囊。当气腔和油腔的压力相等时， 皮囊处于平衡状态， 这时蓄能器 内压力 为泵压力 （ 系统压力） 当系统需要油时 ， ； 在气 体压力 的作用下， 皮囊膨胀逐 渐将油液挤 出。
（ 皮囊惯性小， ２ ） 反应灵敏。 （） ３ 结构紧凑， 尺寸小、 重量轻。
・
在输出方面指标 的选择上 ， 主要是参考模型使用者的应用 目的， 本文 中估价模型的作用主要是 为了快速 、 准确计算工程 的总估价 ， 因此本文 以 表 １中的 ８个属性作为模型 的输入， 以总工程造价作为模型的输 出。 三、 Ｐ Ｂ 神经 网络的设计和实现 （） １ 隐层 数 的设 计 理论分析 已经证明， 在不限制隐层节点的前提条件下， 具有单隐层的 前馈神经 网络可以映像所有连续函数， 因此在设计 多层前馈 网络 时， 一般 来说先考虑设计一个隐层 虽然说增加隐层数可以降低 网络误差， 提高精 度， 但是也会使网络复杂化， 从而 增加了网络的训 练时间， 至会 出现“ 甚 过 拟合 ” 的现象 。 而在实际应用 中， 我们也可 以通过增加隐层的节 点设计来获 取较高的精度 、 降低误差 ， 而不需要多设置一个隐层 。因此 ， 本文在设计网 络 时， 采取单隐层的神经 网络结构， 即网络结构为一个输入层， 一个输出层 和 一 个 隐含 层 。 （） ２ 输入 层 、 出层 节 点 数 的设 计 输 般来说，输入变量是选取对输 出影响大而 且能够检测或提取 的变 量。 本文模型中的输入变量为截面面积 、 电压等级 、 全长、 平均档距、 人力运 距 、 车 运 距 、 塔 数 以及 绝 缘 子这 ８个 成 本 元 素 ， 汽 杆 因此 输 入 层 节 点 数 为 ８
【蓄能器在液压系统中的应用】
【蓄能器在液压系统中的应用】蓄能器的作用是将液压系统中的压力油储存起来，在需要时又重新放出。
汽轮机液压控制系统中，一般采用气囊式的蓄能器，在气囊内充入合适的氮气，其特点是空气与油隔离，油不易氧化，尺寸小，重量轻，反应灵敏，充气方便，其主要作用表现在以下几个方面：1、作辅助动力源某些液压系统的执行元件有间歇动作，总的工作时间很短，有些液压系统的执行元件虽然不是间歇动作，但在一个工作循环内（或一次行程内）速度差别很大。
在这种系统中设置蓄能器后，可以及时补充油量，减少液压油泵供油，降低电机功率，减少液压系统尺寸及重量，节约成本。
2、补充泄漏和保持恒压对于执行元件长时间不动作，而要保持恒定压力的系统，可用蓄能器来补偿泄漏，从而使压力恒定。
例如主汽门油动机长时间在全开位，通过蓄能器保压保位。
3、作应急动力源对某些系统要求当泵发生故障或停电（对执行元件的供油突然中断）时，执行元件应继续完成必要的动作。
例如，油动机液压缸的活塞杆必须回到初始零位。
在这种情况下，需要有适当容量的蓄能器作应急动力源。
4、吸收液压冲击由于控制阀突然换向、汽机紧急停车等原因，都会使系统油管路内的液体流动发生剧烈变化，产生压力的瞬间剧增和冲击。
这种冲击压力，往往引起系统中的仪表、元件和密封装置发生故障甚至损坏或者管道破裂，此外还会使系统产生明显的振动。
若在控制阀或油缸之前装设蓄能器，即可吸收或缓和这种冲击。
5、减少脉动流量和压力由于柱塞泵、齿数少的外啮合齿轮泵、溢流阀等，在系统中会对液体压力、流量产生脉动，导致执行元件的运动速度不均匀，产生振动、噪声等。
装设蓄能器，即可吸收流量和压力的脉动，降低噪声。
6、作热膨胀补偿器封闭式液压系统中当温度上升时，液压油产生体积膨胀。
因液体膨胀相对于油管更强烈的原因，导致管路中油压升高，蓄能器可吸收这部分液体增量，保证安全。
同理温度下降。
注：1、蓄能器与液压泵之间应该装设单向阀，防止蓄能器的油在泵不工作时倒灌。
浅议风力发电系统中储能技术的运用
浅议风力发电系统中储能技术的运用发表时间：2018-04-28T15:15:28.917Z 来源：《电力设备》2017年第35期作者：梁燕贾林莉王凯凯刘红丽[导读] 摘要：随着资源短缺的现象日趋严重，新能源逐渐引起了人们的重视，作为新能源开发的重要方向之一，很多国家都开始了对于风力发电系统的探索与研究。
（国网山西省电力公司经济技术研究院山西省太原市 030002）摘要：随着资源短缺的现象日趋严重，新能源逐渐引起了人们的重视，作为新能源开发的重要方向之一，很多国家都开始了对于风力发电系统的探索与研究。
由于风力具有随机性的特征，风力的来源不是很稳定，这也预示着如果单纯使用风力发电会使整个电力系统的稳定性大大降低。
在风力发电系统中，充分利用储能技术，可以有效解决风能资源不稳定的问题，从而使风力发电系统更加的平稳，为人们提供更稳定、可靠的电力来源。
基于此，本文就风力发电系统中储能技术的运用展开了论述。
关键词：风力发电系统；储能技术；运用1储能技术1.1超级电容器储能技术该储能技术主要是运用电化学双电层的原理进行研发而成，所形成超级电容器储能系统，该系统在运行的过程中，能够提供较为强大的脉冲功率，这样在充电的过程中就会保证电力表面维持在理想的状态，电荷将能够有效地吸引周边的电解质溶液中异性的离子，并将这些吸引的异性离子依附在电极的表面，从而形成双电荷层。
从对超级电容器储能技术的调查中发现，系统能够达到的最大储能量为30MJ，主要用于短时间、大功率的场合以及用于一些电能质量高峰值的功率场合中，有效解决了电压瞬间跌落以及瞬间受干扰的问题，对保证电力能源储备量具有较大的作用。
1.2超导储能技术所谓的超导储能系统就是指利用超导线所制成的线圈，将电网供电时所提供的磁场能量有效的储存起来，等到需要使用时再将这些能量送回给电网使用。
超导储能系统主要具备以下几个方面的优点：（1）超导储能技术的释放能量的速度是很快的，进行能量的输送过程中不存在能量转换的过程，比功率和比容量大，响应的速度快并且转换的效率高；（2）超导储能系统储存能量时的能量损耗是很少的，在能量的输送过程中，送回能量的效率高；（3）超导储能系统中采用SMES能够更好的调节频率、电压、无功功率以及有功功率，同时也能够使用储能系统和风电系统的实时的功率和大容量能量转换的补偿。
浅议储能技术在风力发电系统中的运用 韩志伟
浅议储能技术在风力发电系统中的运用韩志伟摘要：在我国能源建设中，风力发电系统的应用越来越受到重视。
风力发电系统利用风能完成发电机的旋转驱动。
这种发电方式不仅不会造成环境污染，而且具有一定的经济优势。
风能存在不稳定性的特征，为了确保风能发电系统中负荷的连续、稳定，要根据风力发电系统的实际情况，配置储能技术，实现风力发电系统并网的可靠性，实现互补的运行状态。
关键词：储能技术；风力发电系统；运用1储能技术的分类概述及其基本特点1.1超导储能系统在实际应用中，超导储能系统不同于飞轮储能系统。
它将电能转化为磁能，有效储存，当相关人员想要使用电能时，又转化为电能。
超导储能技术作为一种新型技术，能够对电能进行长时间的有效存储，并且在转化过程中将能量损耗降低到最低，从而提高了能量使用效率。
在将磁场能量进行电能的输出时，其转化效率及速度极快。
从一定意义上来讲，超导储能系统的能量转化效率大约在95%左右。
超导储能系统的主要应用优势在于具有良好的动态性，能够对系统指令做出极快的反应，因此其在社会领域中的运用十分广泛，能够在很大程度上提高系统的稳定性，运用于输配电工程等等。
1.2蓄电池储能技术从某种意义上说，电池储能技术应该是最早的储能技术手段之一。
经过长期的探索和探索，它在生活中得到了一定的应用。
长期以来，许多学者对蓄电池的储能技术进行了研究。
随着容量的不断扩大，存储容量得到了进一步的提高和发展。
蓄电池储能技术已逐渐成为人们日常生活中不可缺少的一部分。
第一，铅酸蓄电池作为当前蓄电池的主要类型，其主要容量为20MW，是蓄电池初期发展的上百倍。
铅酸电池是当前风力发电技术中较为常见的一种，其制作成本较低，可靠性高，对于存储环境的要求并不是很高。
但是蓄电池储能技术仍存在一定的缺陷，例如蓄电池的寿命达到一定期限时就会失去用途，但是在进行降解的过程中无法实现无公害化处理，从而污染环境；第二，镍氢电池最早运用于2008年，国家首都北京是首先利用镍氢蓄电池作为混合电动车的核心部分的地区。
