《燃油蒸发排放控制系统和曲轴箱通风控制系统检修》学习手册

合集下载

燃油蒸发控制系统的原理与检修

燃油蒸发控制系统的原理与检修

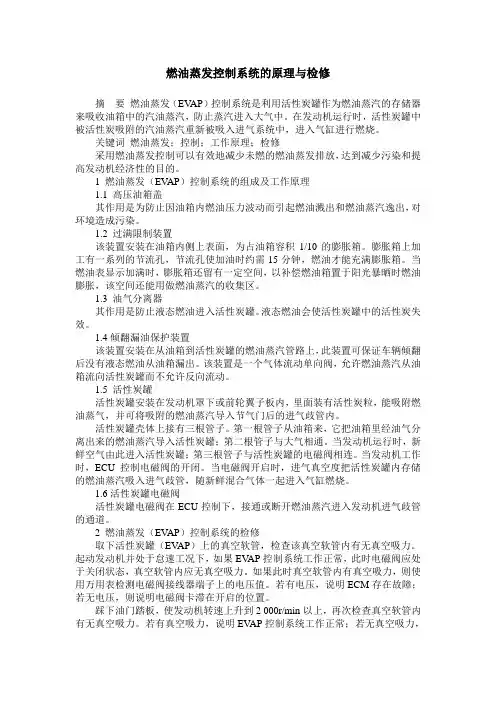

燃油蒸发控制系统的原理与检修摘要燃油蒸发(EV AP)控制系统是利用活性炭罐作为燃油蒸汽的存储器来吸收油箱中的汽油蒸汽,防止蒸汽进入大气中。

在发动机运行时,活性炭罐中被活性炭吸附的汽油蒸汽重新被吸入进气系统中,进入气缸进行燃烧。

关键词燃油蒸发;控制;工作原理;检修采用燃油蒸发控制可以有效地减少未燃的燃油蒸发排放,达到减少污染和提高发动机经济性的目的。

1 燃油蒸发(EV AP)控制系统的组成及工作原理1.1 高压油箱盖其作用是为防止因油箱内燃油压力波动而引起燃油溅出和燃油蒸汽逸出,对环境造成污染。

1.2 过满限制装置该装置安装在油箱内侧上表面,为占油箱容积1/10的膨胀箱。

膨胀箱上加工有一系列的节流孔,节流孔使加油时约需15分钟,燃油才能充满膨胀箱。

当燃油表显示加满时,膨胀箱还留有一定空间,以补偿燃油箱置于阳光暴晒时燃油膨胀,该空间还能用做燃油蒸汽的收集区。

1.3 油气分离器其作用是防止液态燃油进入活性炭罐。

液态燃油会使活性炭罐中的活性炭失效。

1.4倾翻漏油保护装置该装置安装在从油箱到活性炭罐的燃油蒸汽管路上,此装置可保证车辆倾翻后没有液态燃油从油箱漏出。

该装置是一个气体流动单向阀,允许燃油蒸汽从油箱流向活性炭罐而不允许反向流动。

1.5 活性炭罐活性炭罐安装在发动机罩下或前轮翼子板内,里面装有活性炭粒,能吸附燃油蒸气,并可将吸附的燃油蒸汽导入节气门后的进气歧管内。

活性炭罐壳体上接有三根管子。

第一根管子从油箱来,它把油箱里经油气分离出来的燃油蒸汽导入活性炭罐;第二根管子与大气相通。

当发动机运行时,新鲜空气由此进入活性炭罐;第三根管子与活性炭罐的电磁阀相连。

当发动机工作时,ECU控制电磁阀的开闭。

当电磁阀开启时,进气真空度把活性炭罐内存储的燃油蒸汽吸入进气歧管,随新鲜混合气体一起进入气缸燃烧。

1.6活性炭罐电磁阀活性炭罐电磁阀在ECU控制下,接通或断开燃油蒸汽进入发动机进气歧管的通道。

2 燃油蒸发(EV AP)控制系统的检修取下活性炭罐(EV AP)上的真空软管,检查该真空软管内有无真空吸力。

排放超标故障诊断:曲轴箱通风控制系统检修

排放超标故障诊断:曲轴箱通风控制系统检修
5.2.4 PCV 检 修
曲轴箱强制通风系统故障现象
若曲轴箱强制通风装置发生故障, 一般会出现怠速不稳或怠速过高以 及发动机熄火等现象。若PCV装置堵 塞,则会出现在PCV阀、机油箱盖和 机油尺附近泄漏机油现象。
曲轴箱通风控制系统检修
5.2.4 PCV 检 修
曲轴箱强制通风系统的检修内容
1.检修PCV阀 2.检修软管 3.检查PCV 滤清器
曲轴箱通风控制系统检修
5.2.3 原 理
3.正常运转时,因为真空度 正常,真空通道较怠速运转 时或减速时更宽。
曲轴箱通风控制系统检修
5.2.3 原 理
• 4.加速或高负荷时,即使处于低 真空度,此时阀也被完全打开; 当产生的窜缸混合气超出PCV阀的 吸入能力时,有部分气体从汽缸 盖吸入进气道。
曲轴箱通风控制系统检修
使发动机在正常工作温度下怠速运转,将PCV阀从气门室 盖上拔下。拔下PCV阀后,应能听到空气流过时产生的 “咝咝”声。手指放在PCV阀的进气口上,应能感到很强 的真空吸力。
曲轴箱通风控制系统检修
学 习 小 结
1.PCV系统可以有效的减少机油的污染 2.PCV系统随着节气门位置变化而改变PCV阀的开闭状态及流量; 3.PCV阀是很重要的检测部件
• 这些窜气如果从曲轴箱内逸 入大气会造成污染。
• 这些窜入的混合气不被排除, 还会稀释曲轴箱内的机油, 使机油变质造成发动机机件 过早磨损。
曲轴箱通风控制系统检修
曲轴箱通风控制系统检修
5.2.2 组 成
PCV装置主要由通气软管、PCV阀组成。 进气歧管的真空度决定了PCV阀的开闭及开启的程度,而PCV阀的开闭
及开启的程度又决定了窜气混合气被重新吸入进气歧管参加燃烧的数量。

汽车发动机电控系统检修 第二版 课件 4.2燃油蒸发排放控制系统检修

汽车发动机电控系统检修  第二版  课件  4.2燃油蒸发排放控制系统检修
汽车发动机电控系统检修
项目四 排放超标故障检修 任务二 燃油蒸发排放控制系统检修
主要内容 Primary coverage
一 学习目标 二 情境描述
三 相关知识 四 任务实施
学习目标
任务4.2 燃油蒸发排放控制系统检修
知识目标 ①掌握燃油蒸发控制系统的作用、类型; ②理解燃油蒸发控制系统对发动机性能的影响; ③掌握故障诊断仪和万用表的使用方法; ④掌握故障诊断一般流程和排除方法。 能力目标 ①能够正确使用万用表、诊断仪对燃油蒸发控制系统进行 检测; ②能够根据检测结果判定故障点并进行维修。 素质目标 ①培养学生的创新精神与实践能力; ②促进学生个性发展,培养学生分析问题与解决问题的能力; ③培养学生的团队合作精神; ④培养学生的学习能力。
炭罐(如果炭罐有一个常开的净化口,会有少量空气通过);用一个手动真空泵
对炭罐口的真空管施加51kPa的真空度,此时再次通过连接到较低的管子上的软
管吹气,空气流量应增加,否则,更换活性炭罐。
THANK YOU !
谢谢!
④怠速识别信号(怠速开关接通)。
⑤氧传感器的空燃比反馈信号。
迈腾1.8TSI发动机上的蒸发排放控制系统原理如图4-2所示。炭罐清污电磁阀的电路
图如图4-3所示。炭罐清污电磁阀由ECU控制,它通电时打开通风管路,断电时通风管路
截止。
当进出口之间的压力差增加时,叶片弹簧使密封元件靠近阀座,有效流通面积减小。
单向阀用来防止进气管内的气体倒流入活性炭罐。
三、相关知识
任务4.2燃油蒸发排放控制系统检修
图4-2迈腾1.8TSI蒸发排放控制系统原理 1-发动机电脑 2-炭罐清污电磁阀3-活性炭缺罐
图4-3 炭罐清污电磁阀的电路

2006款东风本田思域发动机燃油与排放系统培训手册(2)

2006款东风本田思域发动机燃油与排放系统培训手册(2)

插头A(□)(44芯)处的ECM/PCM输入和输出凹头插头端子侧说明:蓄电池标准电压为12V。

端子号导线颜色端子名称说明信号39 棕BKSWNC(制动踏板位置开关)测试踏板位置开关信号打开点火开关至ON(II),制动踏板释放:蓄电池电压打开点火开关至ON(II),制动踏板下压:约0V40 淡绿BKSW(制动踏板位置开关)测试踏板位置开关信号制动踏板释放:约0V制动踏板下压:蓄电池电压41*2淡蓝CRMTCLS(巡航离合器踏板位置开关)测试离合器踏板位置信号打开点火开关至ON(II),离合器踏板释放:约0V打开点火开关至ON(II),离合器踏板释放:蓄电池电压42 红WEN(写启动信号) 测试写启动信号打开点火开关至ON(II):约0V44 粉红S-NET5V(防起动装置串行通信)发送通信信号打开点火开关至ON(II):脉冲关闭点火开关:约5.0V*2:带巡航控制的手动变速器插头B(△)(44芯)处的ECM/PCM输入和输出凹头插头端子侧说明:蓄电池标准电压为12V。

端子号导线颜色端子名称说明信号1 黑PG2(电源地线) ECM/PCM电路地线任何时间均低于1.0V2 蓝/红EGR(废气再循环阀) 启动EGR阀EGR运转时:负荷控制EGR未运转时:约0V3 黄/蓝PCS(燃油蒸发(EVAP)活性炭罐净化阀)启动EVAP活性炭罐净化阀发动机运转、发动机冷却液温度低于60°C(140 °F)时:蓄电池电压发动机运转、发动机冷却液温度高于60°C(140 °F)时:负荷控制4 黑/白SO2SHTC(辅助加热氧传感器(副HO2S)加热器(传感器2)启动后副HO2S加热器(传感器2)打开点火开关至ON(II)时:蓄电池电压工作温度下发动机运转时:负荷控制7 黄/红OPSW(油压开关) 测试发动机油压信号关闭点火开关时:约0V发动机运转时:蓄电池电压8*1蓝/黄OP2SW(变速箱2档离合器液压开关)测试变速箱2档离合器液压开关输入打开点火开关至ON(II)时:无2档离合器压力时:约5.0V处于2档离合器压力时:约0V9*1黑/红OP3SW(变速箱3档离合器液压开关)测试变速箱3档离合器液压开关输入打开点火开关至ON(II)时:无3档离合器压力时:约5.0V处于3档离合器压力时:约0V10*1蓝SHA(换档电磁阀A) 启动换档电磁阀A 发动机在位置2和D(2、4档)和D3位置(位于2档位)运转时:蓄电池电压发动机在P、R、N和1位置(1、3和5档)和D3位置(位于1、3档)运转时:约0V11*1绿/红SHD(换档电磁阀D) 启动换档电磁阀D 发动机在P和R位置运转时:蓄电池电压发动机在驻车档、R档、空档、1档或D、D3位置(位于1、3、4档)运转时:约0V12*1红/黑APTN(变速箱空档位开关)测试变速箱档位开关N位置信号输入位于N位置时:约0V位于N位置以外的任何位置时:约5.0V13*1蓝/黑ATPP(变速箱驻车档位开关)测试变速箱驻车档位开关位置信号输入位于驻车位置时:约0V位于任何位置时:蓄电池电压14*1白/绿ATPR(变速箱档位开关R)测试变速箱档位开关R位置信号输入位于R位置时:约0V位于R位置以外的任何位置时:蓄电池电压15*1红ATPD3(变速箱档位开关D3)测试变速箱档位开关D3位置信号输入位于D3位置时:约0V位于D3位置以外的任何位置时:蓄电池电压*1:自动变速箱(续)插头B(△)(44芯)处的ECM/PCM输入和输出凹头插头端子侧说明:蓄电池标准电压为12V。

《燃油蒸发排放控制系统和曲轴箱通风控制系统检修》学习手册

《燃油蒸发排放控制系统和曲轴箱通风控制系统检修》学习手册

《燃油蒸发排放控制系统和曲轴箱通风控制系统故障检修》学习手册知识要求燃油蒸发排放控制系统.1 燃油蒸发排放控制系统的作用发动机在运转的过程中,燃油箱中的燃油会受热蒸发,这些蒸发出来的燃油蒸气(HC)如果排入大气既污染环境又浪费能源。

燃油蒸发控制(Evaporative Emission Control,即EVAP)系统能够将燃油系统产生的燃油蒸气(HC)储存起来,并适时地送入进气歧管,与正常混合气混合后进入发动机燃烧,使汽油得到充分利用,减少环境污染。

5.1.1.2 燃油蒸发排放控制系统的类型燃油蒸发控制(EVAP)系统的控制方法有利用发动机的真空度来控制和利用电控单元来控制两种。

早期的燃油蒸发控制(EVAP)系统多利用真空控制,现在大都直接由发动机ECU控制。

5.1.1.3 燃油蒸发排放控制系统的工作原理燃油蒸发控制(EVAP)系统的控制的原理是先利用活性炭罐内的活性炭把燃油蒸气吸附在活性炭罐内,当发动机进入小负荷到中负荷的工况范围时,通过发动机的真空吸力把活性炭罐内的燃油蒸气脱附后吸入汽缸内燃烧掉。

在发动机怠速工况和全负荷工况,活性炭罐中的燃油蒸气不应进入发动机汽缸,以免造成怠速时可燃混合气过浓而熄火,全负荷时引起混合气过稀影响发动机的动力输出,所以活性炭罐内的燃油蒸气进入发动机进气歧管的时机和流量必须受到控制。

1.真空控制早期的LS400发动机EVAP控制系统即为真空控制,其系统组成和原理如图5-1-1所示。

该系统主要由燃油箱、活性炭罐、双金属EVAP控制阀和橡胶管路组成。

当燃油箱内由于燃油蒸发而压力增大时,燃油蒸气将由燃油回收管经止回阀2送到活性碳罐。

如果(由于外部温度低等原因)燃油箱内有负压,大气经过止回阀3和燃油箱盖止回阀,使外部大气进入燃油箱,平衡压力。

当发动机运转,水温高于54℃时,双金属EVAP控制阀自动打开真空管路,活性碳罐内的燃油蒸气就通过止回阀1和真空管路被吸进发动机燃烧室燃烧。

汽车技术构造教程——强制式曲轴箱通风系统与汽油蒸发控制系统

汽车技术构造教程——强制式曲轴箱通风系统与汽油蒸发控制系统

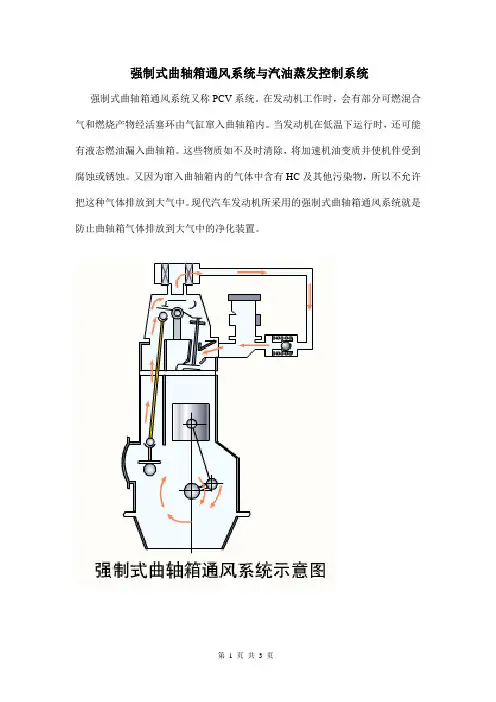

强制式曲轴箱通风系统与汽油蒸发控制系统强制式曲轴箱通风系统又称PCV系统。

在发动机工作时,会有部分可燃混合气和燃烧产物经活塞环由气缸窜入曲轴箱内。

当发动机在低温下运行时,还可能有液态燃油漏入曲轴箱。

这些物质如不及时清除,将加速机油变质并使机件受到腐蚀或锈蚀。

又因为窜入曲轴箱内的气体中含有HC及其他污染物,所以不允许把这种气体排放到大气中。

现代汽车发动机所采用的强制式曲轴箱通风系统就是防止曲轴箱气体排放到大气中的净化装置。

汽油蒸发控制系统
汽油箱和化油器浮子室中的汽油随时都在蒸发汽化,若不加以控制或回收,则当发动机停机时,汽油蒸气将逸入大气,造成对环境的污染。

汽油蒸发控制系统的功用便是将这些汽油蒸气收集和储存在炭罐内,在发动机工作时再将其送入气缸燃烧。

1.真空直接控制的汽油蒸发控制系统。

4.3 曲轴箱通风与燃油蒸发控制

4.3 曲轴箱通风与燃油蒸发控制
曲轴箱通风与燃油蒸发控制
汽车主要排气净化装置
净化装置 二次空气喷射与热反应器 进气加热与节气门缓冲器 三元催化转换器 废气再循环系统(EGR) 曲轴箱强制通风装置 作用 燃烧排气中残留的HC,CO 减少HC、CO的排放量 还原NOx氧化HC、CO 降低NOx的含量 减少HC排放量
燃料蒸发控制装置
减少HC排放量
部分节气门开度时PCV阀位置
大负荷时节气 门全开进气管 真空度很小锥 形阀位置较低, 锥形阀与PCV阀 壳体间的缝隙 最大.
大负的燃油蒸气排进空气中。
控制过程:
在形式过程中,如氧传 感器在工作(发动机处 于暖机状态)N80根据发 动机控制单元的负荷及 转速信号开或关,开启 时间由具体信号决定。 开启时由于进气歧管的 真空作用,新鲜空气经 罐底通风口被吸入。罐 中燃油蒸汽及新鲜空气 被送出燃烧。同时节流 阀可以确保排空活性炭 罐。
曲轴箱强制通风装置
发动机不工作 时,弹簧将锥 形阀压在阀座 上,阀内没有 真空度,没有 蒸气流量,锥 形阀压在阀座 上,可以防止 回火。
发动机不工作时PCV阀位置
怠速或减速时PCV阀位置
怠速或减速时, 进气管内真空度 大,将锥形弹簧 向上吸起,锥形 阀与PCV阀壳体 间,存在小缝隙。 在怠速或减速时, 发动机泄露气体 很少,这些气体 可从PCV阀小缝 隙流出。

《燃油蒸发控制系统》课件

《燃油蒸发控制系统》课件
《燃油蒸发控制系统》 PPT课件
# 燃油蒸发控制系统PPT课件大纲
概述
燃油蒸发是指汽车燃油在非工作状态下(如停车)由于温度变化和油气泄漏 而转化为气体的过程。 燃油蒸发导致环境污染和能源损耗,需要燃油蒸发控制系统来解决这些问题。
这一节将介绍燃油蒸发的问题以及燃油蒸发控制系统的作用和意义。
系统组成
燃油箱
储存和供应汽车燃油的容器。
净化罐
用于过滤和存储燃油蒸发气体中的污染物。
油气回收管路
通过
监测和控制燃油蒸发系统的工作状态。
工作原理
1
工作模式
燃油蒸发控制系统分为开启模式和关闭
工作流程
2
模式两种工作模式。
开启模式下,燃油蒸发气体被传感器检
测到后经过净化罐处理后重新供应给发
动机。
3
控制策略
燃油蒸发控制系统根据发动机工作状态 和环境条件动态调整工作参数,实现燃 油蒸发的最佳控制。
系统维护
1 检查和维护燃油蒸发控制系统的重要性
定期检查和维护燃油蒸发控制系统可以确保其正常工作,避免燃油蒸发导致的环境和能 源损耗。
2 维护方法和周期
维护燃油蒸发控制系统包括清洁净化罐、检查管路和传感器、更换老化零件等,建议按 照汽车制造商规定的周期进行维护。
3 故障排除
对于燃油蒸发控制系统的故障,可以通过故障代码诊断和专业设备进行检测和修复。
研究进展
通过对国内外燃油蒸发控制系统的研究现状分析,我们可以了解到当前燃油 蒸发控制技术的发展趋势和应用情况。 此外,还可以对未来燃油蒸发控制系统的发展方向进行展望。
结语
燃油蒸发控制系统在保护环境和节约能源方面具有重要作用和现实意义。 未来,我们可以期待燃油蒸发控制系统在技术上的进一步创新和应用的拓展。

燃油蒸发排放控制系统检修 - 副本

燃油蒸发排放控制系统检修 - 副本

二、相关知识
(5)真空电磁阀的检修
① 拆下真空电磁阀进气管一 侧的软管,用手动真空泵通过 软管接头对电磁阀施加真空度, 当电磁阀不通电时,它应能保 持真空度;当电磁阀接通蓄电 池时,真空度应释放。
3.燃油蒸发排放控制系统
② 拆开电磁阀线束插 接器,用万用表测量电磁 阀两端子间电阻,阻值应 为36~44 Ω。
二、相关知识
3.燃油蒸发排放控制系统
在部分燃油蒸气排放控制系统中, 活性炭罐上不设真空控制阀,而将受 ECU控制的电磁阀直接安装在活性炭 罐与进气管之间的吸气管中。
二、相关知识
3.燃油蒸发排放控制系统
2)燃油蒸发排放控制系统的检修
(1)一般诊断
① 检查燃油 蒸发排放控制系 统的外观,各连 接管路是否破损、 漏气、堵塞或连 接松动,必要时 更换连接软管。
② 检查系统 电路连接是否松 动,接线端是否 腐蚀,绝缘部分 是否可靠。
③ 检查活性炭罐, 壳体有无裂纹,底部 进气滤芯是否脏污, 必要时更换活性炭罐 或滤芯。一般来说, 汽车每行驶20 000 km, 就应更换活性炭罐底 部的进气滤芯。
二、相关知识
3.燃油蒸发排放控制系统
当炭罐电磁阀和相关电路有故障时,系统会提示故障码,在进一
步进行系统诊断之前,必须先消除故障码所指示的故障。
二、相关知识 (2)就车检测
3.燃油蒸发排放控制系统
① 将发动机预热至 正常工作温度,并使之 怠速运转。
② 拔下蒸气回收罐上的真空软管,检查软管内有 无真空吸力。若软管内无真空吸力,则燃油蒸发排放 控制系统正常。若软管内有真空吸力,用万用表检查 电磁阀线束连接器端子上是否有电压,若有电压,说 明ECU有故障;若无电压,说明电磁阀有故障。

三、燃油蒸发排放系统的检修方法

三、燃油蒸发排放系统的检修方法
三、 燃油蒸发排放系统(EVAP)的检修方法
燃油蒸发排放系统(EVAP),又叫汽油 蒸气排放控制系统,是汽车发动机辅助控制 系统之一,也是汽车发动机排放控制系统之 一。
看书后回答: 1. EVAP组成有哪些? 2. EVAP作用?
由于昼夜温差变化和发动机运转所产生 高温的影响,使油箱和化油器内汽油温度升 高并通过各自的通气孔向大气中排放有害的 燃油气体——碳氢化合物(HC),污染环境 ,影响人类健康。国Ⅲ规定,对于燃油蒸发 必须进行控制,使之低于规定的限值。
4.检查炭罐电磁阀的电阻值。(约为:?)
5.检查炭罐电磁阀供电及控制电路。
燃油蒸发控制系统的工作原理
(1)当环境温度升高时,加速了油箱内的汽油蒸发,汽油蒸 发气体(HC)通过吸附管、倾倒阀等流入炭罐,其内的活性炭 将燃气吸收、储存。
燃油蒸发控制系统的工作原理
(2)当发动机运转时,进气管内产生负压,PCV阀打开,使炭罐内储存的 燃气通过脱附管吸入到节气门板前方,并进入气缸进行燃烧。节气门开度 不同,PCV阀开度也不同,脱附的燃气量不同。
燃油蒸发控制系统的工作原理
(3)当车辆倾倒时(大于60度),倾倒阀关闭,使汽油无法流入炭罐。
燃油蒸发系统的检修ຫໍສະໝຸດ 燃油蒸发系统的检修1.目测软管、连接导线是否良好。
2.使用故障诊断仪读取故障码。
3.检查炭罐电磁阀工作是否正常。在发动机怠速时,拔下炭罐 的真空软管,用手感觉软管口处,应无真空吸力;发动机转速 达到2000r/min时,炭罐真空软管处应有真空吸力。

燃油蒸发控制系统检修

燃油蒸发控制系统检修

图5-10 燃油蒸发控制系统的组成
燃油蒸发控制系统检修
活性炭罐是燃油蒸发控 制系统(EVAP)中最显见 的部件,位于发动机室内或 发动机室附近,用于存储来 自燃油箱的汽油蒸气。活性 炭罐的下部与大气相通,上 部有接头与油箱和进气歧管 相连,内部结构如图5-11 所示。
图5-11 活性炭罐的内部结构 1—上盖; 2—上隔板; 3—上滤网; 4— 下壳体; 5—活性炭; 6—中心管; 7—下 滤网; 8—下隔板; 9—
燃油蒸发控制系统检修
二、 燃油蒸发控制系统的组成与工作原理
燃油蒸发控制系统(EVAP)的组成和结构因车型与生产年 代的不同而异,早期的燃油蒸发控制系统多是利用真空进行控制 的,其组成如图5-9所示。在图5-9中,化油器控制阀的作用是 控制化油器浮子室和平衡孔的通道在适当的时候开闭,在保证化 油器正常工作的同时,防止浮子室内的汽油蒸气不进入大气。在 停机时,化油器控制阀使浮子室不通平衡孔,确保浮子室中的汽 油蒸气不经平衡孔和空气滤清器逸入大气,经过打开的膜片阀进 入活性炭罐。现代电喷发动机汽车上的燃油蒸发控制系统( EVAP)多采用动力控制模块进行控制,主要是针对燃油箱的损 失,与化油器式发动机相比,炭罐内充满了活性炭颗粒,放在上下隔板和上下滤网之间,由 弹簧保持适当的松紧度。活性炭颗粒具有极强的吸附汽油蒸气中汽油分 子的作用。当燃油箱内的汽油蒸气经蒸气管道进入蒸气回收罐时,蒸气 中的汽油分子被活性炭吸附。蒸气回收罐上方的另一个出口经真空软管 与发动机进气歧管相通。真空软管中部有一个电磁阀,用于控制管路的 通断。当发动机运转时,如果电磁阀开启,则在进气歧管真空吸力的作 用下,新鲜空气将从蒸气回收罐下方进入,经过活性炭后再从蒸气回收 罐的出口进入真空软管与发动机进气歧管,把吸附在活性炭上的汽油分 子(重新蒸发的)送入发动机燃烧,使之得到充分利用。蒸气回收罐内 的活性炭则随之恢复吸附能力,不会因使用太久而失效。

任务4燃油蒸发控制系统的检修

任务4燃油蒸发控制系统的检修

学 习 情 境 4
各系统综合示意图
ECU 清污电磁阀 活性炭罐
燃油压力调节器
单向阀
TPS 喷油器 AFS ISC阀 EGR电磁阀 WTS EGR控制阀
PCV阀
氧传感器
燃油滤清器
分离器
燃油泵
学 习 情 境 4
WTS:水温传感器 TPS:节气门位置传感器
三元催化器
AFS:空气流量计
附录
故障分析表
不同元件或其电路发生故障时,会产生不同的故障现象。 电控系统主要元件故障与发动机故障现象之间的对应关系见表
④活性炭罐中过滤片的清洁。用手指堵住管 口,将294kPa压缩空气从管口A吹入即可, 学 如图4.22所示,切不可用水清洗活性炭罐。
图4.22 检查活性炭罐
习 情 境 4
上一页
返 回
任务4 燃油蒸发控制系统的检修
活性炭罐控制电磁阀的检测

检测泄漏 :
拔下活性碳罐电磁阀连接软管,连接电 磁阀插头,进入最终控制诊断,选择活性碳 罐电磁阀N80,对准电磁阀进气孔吹气检查 阀开、闭是否良好。
境 4
任务4 燃油蒸发控制系统的检修
学 习 情 境 4
活性炭罐蒸发污染控制装置 1—油箱盖及真空泄放阀;2—油箱;3—单向阀;4—蒸汽通气管路; 5—废气再循环及炭罐控制电磁阀;6—节气门;7—进气歧管;8—真 空室;9—排放控制阀;10—定量排放小孔;11—活性炭罐
任务4 燃油蒸发控制系统的检修
学 习 情 境 4
任务4 燃油蒸发控制系统的检修
当发动机在中、小负 荷下工作(水温75C) 时,电脑给EVAP控制电磁 阀提供搭铁回路,EVAP控 制电磁阀开启,活性碳罐 与进气管之间形成通路, 新鲜空气即从活性碳罐下 方的控制量孔进入活性碳 罐,清除吸附在碳粒表面 上的燃油蒸气,并与其一 起通过进气管进入气缸内 学 燃烧。

《燃油蒸发排放控制系统和曲轴箱通风控制系统检修》教学课件概要

《燃油蒸发排放控制系统和曲轴箱通风控制系统检修》教学课件概要


《汽油发动机管理系统故障诊断与修理》
学习单元5.1
燃油蒸发排放控制系统和曲轴箱通风控制系统检修
5.1.3 原 理
进入进气歧管的回收燃油蒸气量必须加以控制,以防破坏正常的混合气成分。 发动机工作时,ECU根据发动机转速、温度、节气门等信号,用占空比控制碳罐 电磁阀的开闭来实现排放控制阀上部的真空度,从而控制排放控制阀的开度。当 排放控制阀打开时,燃油蒸气通过排放控制阀被吸入进气歧管。
学习单元5.1
燃油蒸发排放控制系统和曲轴箱通风控制系统检修
5.1.5 PCV 检

5.曲轴箱强制通风系统的检修内容
1.检修PCV阀 2.检修软管
3.检查PCV 滤清器
《汽油发动机管理系统故障诊断与修理》
学习单元5.1
燃油蒸发排放控制系统和曲轴箱通风控制系统检修
5.1.5 PCV 检

5.曲轴箱强制通风系统的检修方法
《汽油发动机管理系统故障诊断与修理》
学习单元5.1
燃油蒸发排放控制系统和曲轴箱通风控制系统检修
学 习 要 求 1.掌握燃油蒸发排放控制系统的基本组成和工作原理。 2.掌握燃油蒸发排放控制系统的故障分析及检修方法。 3.掌握曲轴箱强制通风系统的故障检修方法。
《汽油发动机管理系统故障诊断与修理》
学习单元5.1
《汽油发动机管理系统故障诊断与修理》
学习单元5.1
燃油蒸发排放控制系统和曲轴箱通风控制系统检修
5.1.4 EVAP 检

2. 桑塔纳2000燃油蒸发控制(EVAP)系统的检修
☆ 软管的检查 从活性炭罐开始对每根软管进行仔细的检查,保证软管连接良好没有损坏、 裂缝和泄漏故障。
《汽油发动机管理系统故障诊断与修理》

汽车发动机控制系统诊断与维修任务十九 曲轴箱强制通风系统和燃油蒸发控制系统的检测

汽车发动机控制系统诊断与维修任务十九 曲轴箱强制通风系统和燃油蒸发控制系统的检测

1.激活清污VSV控制检查。 2.检查清污VSV。 3.检查清污VSV电源电压。 4.检查清污VSV线路。
任务十九 曲轴箱强制通风系统和燃油 蒸发控制系统的检测
三、评价与反馈
请根据你自己在工作中和课堂上的表现,对自己进行客观的评价,看看你能获得几颗星? 评价项目 知识掌握情况 5颗星 掌握相关理论知识,并能运 用到实际操作中,学习任务 完成良好。 积极参加,做好安全保护工 作,注重工作质量。 与小组成员配合工作很愉快。 值日认真,服从指挥,工位 工装整洁,职业形象好。 3颗星 基本能够理解相关理 论知识,能够完成相 应工作。 会动手实践,安全保 护措施到位,工作质 量较好。 与小组其他同学配合 工作交流较少。 值日较认真,出现迟 到或其他违纪情况。 1颗星 对相关理论知识不明 白,不能或者难以完 成相应的工作。 出现安全隐患,不知 道如何动手实践。 没有与其他同学进行 交流。 出现忘记值日,工位 或工装不整洁的情况。 评价结果
动手实践情况
小组合作情况 6S执行情况 哪些方面需要改进 教师点评 学生姓名 教师签名
小组长签名 日期
任务十九 曲轴箱强制通风系统和燃油 蒸发控制系统的检测
四、学习拓展
1.请简要阐述5AFE发动机曲轴箱强制通 风(PCV)系统的检查 方法。 2.请根据图所示的 凯越轿车EVAP系统的 控制电路图,并结合实 车说明碳罐电磁阀的工 作原理。
任务十九 曲轴箱强制通风系统和燃油 蒸发控制系统的检测
引导问题2:曲轴箱强制通风(PCV)系统的功用、结构和工作原理是什么?
曲轴箱窜气
曲轴箱强制通风
任务十九 曲轴箱强制通风系统和燃油 蒸发控制系统的检测
引导问题3:燃油蒸发控制(EVAP) 系统的功用、结构和工作原理是什 么?

实训任务6.1燃油蒸发控制系统检修

实训任务6.1燃油蒸发控制系统检修

实训任务 6.1燃油蒸发控制系统检修
【任务内容】
检修燃油蒸发控制系统。

【任务目标】
1、能按照维修技术标准进行规范操作;
2、能进行燃油蒸发控制系统的故障原因分析和初步故障诊断。

【任务准备】
【注意事项】
1、操作符合安全、规范化要求。

2、作业现场清洁、整齐、有序。

3、作业工单填写规范、数据准确。

4、正确填写处理意见。

【任务实施】
(1)一般维护:检查管路有无破损或漏气,碳罐壳体有无裂纹,每行驶20000㎞应更换活性碳罐底部的进气滤心。

(2)真空控制阀的检查:拆下真空控制阀,用手动真空泵由真
空管接头给真空控制阀施加约5KPa真空度时,从活性碳罐侧孔吹入空气应畅通,不施加真空度时,吹入空气则不通。

(3)电磁阀的检查:拆开电磁阀进气管一侧的软管,用手动用真空泵由软管接头给控制电磁阀施加一定的真空度,电磁阀不通电时应能保持真空度,若接蓄电池电压,真空度应释放。

测量电磁阀两端子间电阻应为36~44Ω。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

《燃油蒸发排放控制系统和曲轴箱通风控制系统故障检修》学习手册知识要求5.1.1 燃油蒸发排放控制系统5.1.1.1 燃油蒸发排放控制系统的作用发动机在运转的过程中,燃油箱中的燃油会受热蒸发,这些蒸发出来的燃油蒸气(HC)如果排入大气既污染环境又浪费能源。

燃油蒸发控制(Evaporative Emission Control,即EVAP)系统能够将燃油系统产生的燃油蒸气(HC)储存起来,并适时地送入进气歧管,与正常混合气混合后进入发动机燃烧,使汽油得到充分利用,减少环境污染。

5.1.1.2 燃油蒸发排放控制系统的类型燃油蒸发控制(EVAP)系统的控制方法有利用发动机的真空度来控制和利用电控单元来控制两种。

早期的燃油蒸发控制(EVAP)系统多利用真空控制,现在大都直接由发动机ECU控制。

5.1.1.3 燃油蒸发排放控制系统的工作原理燃油蒸发控制(EVAP)系统的控制的原理是先利用活性炭罐内的活性炭把燃油蒸气吸附在活性炭罐内,当发动机进入小负荷到中负荷的工况范围时,通过发动机的真空吸力把活性炭罐内的燃油蒸气脱附后吸入汽缸内燃烧掉。

在发动机怠速工况和全负荷工况,活性炭罐中的燃油蒸气不应进入发动机汽缸,以免造成怠速时可燃混合气过浓而熄火,全负荷时引起混合气过稀影响发动机的动力输出,所以活性炭罐内的燃油蒸气进入发动机进气歧管的时机和流量必须受到控制。

1.真空控制早期的LS400发动机EVAP控制系统即为真空控制,其系统组成和原理如图5-1-1所示。

该系统主要由燃油箱、活性炭罐、双金属EVAP控制阀和橡胶管路组成。

当燃油箱内由于燃油蒸发而压力增大时,燃油蒸气将由燃油回收管经止回阀2送到活性碳罐。

如果(由于外部温度低等原因)燃油箱内有负压,大气经过止回阀3和燃油箱盖止回阀,使外部大气进入燃油箱,平衡压力。

当发动机运转,水温高于54℃时,双金属EVAP控制阀自动打开真空管路,活性碳罐内的燃油蒸气就通过止回阀1和真空管路被吸进发动机燃烧室燃烧。

但要注意,当节气门开度过小时,真空管路在进气道的开口还不处于节气门后方,也就不会产生负压作用于活性碳罐,当节气门全开时,真空管路内的负压过低不足以将止回阀1打开,这就是说,发动机在怠速运转或低负荷、以及大负荷时,燃油蒸发控制系统都不工作。

图5-1-1 LS400 燃油蒸发控制系统原理2.发动机ECU控制目前,燃油蒸发控制(EVAP)系统多数采用发动机ECU直接控制炭罐控制电磁阀的通断来控制系统管路的开启和关闭,但不同车型控制电磁阀开闭的时机和方法并不完全一样。

一般说来,发动机工作时,ECU根据发动机转速、温度、节气门等信号,用占空比控制碳罐电磁阀的开闭来实现排放控制阀上部的真空度,从而控制排放控制阀的开度。

当排放控制阀打开时,燃油蒸气通过排放控制阀被吸入进气歧管。

满足了下列条件的情况下,才净化燃油蒸汽:·必须在发动机起动后经过了一个预定的时间段。

·发动机冷却液温度传感器必须显示冷却液的温度在预定范围内。

·发动机必须在节气门保持稳定半开状态下运行。

·发动机的转速必须高于预定值。

只有满足以上条件时,发动机ECU使电磁阀线圈电路接地通电,电磁阀的阀门开启,贮存在活性炭罐内的燃油蒸气经软管被吸入发动机汽缸内燃烧。

此时由于发动机的进气量较大,少量的燃油蒸气进入发动机不会影响混合气的浓度。

较先进的燃油蒸发控制系统,能根据发动机负荷等情况,通过控制电磁阀的通电占空比,来控制电磁阀开启程度,进而控制了燃油蒸气流量。

对于电控EVAP而言,则是由电控单元根据水温传感器、发动机转速传感器和节气门位置传感器的工作电压等发动机运转参数,通过燃油蒸发控制电磁阀来控制系统的工作。

目前常见的电脑控制的燃油蒸发控制系统如图5-1-2和图5-1-3所示。

它主要由燃油箱、活性炭罐、橡胶管路、燃料止回阀、炭罐控制电磁阀和发动机ECU等组成,能够提供比较精确的蒸发流量的控制。

图5-1-2 发动机ECU控制EVAP原理图图5-1-3 发动机ECU控制EVAP系统组成和原理技能要求5.1.1.4 燃油蒸发排放控制系统的检修1.丰田8A-FE发动机燃油蒸发控制(EVAP)系统的检修1.1 基本组成和控制原理丰田8A发动机燃油蒸发控制(EVAP)系统组成和原理如图5-1-4和图5-1-5所示。

该系统主要由活性炭罐、EVAP电磁阀、和真空管路组成,发动机ECU根据水温、节气门开度、发动机转速等工况来控制电磁阀的开闭时机和开度,进而控制燃油蒸气的回收时机和流量。

图5-1-4 丰田8A-FE发动机的燃油蒸发控制系统组成图5-1-5 丰田8A发动机燃油蒸发控制(EVAP)系统原理1)活性炭罐图5-1-6 活性炭罐活性炭罐内充满活性炭颗粒,能吸附汽油蒸汽分子;其外观和组成如图5-1-6所示。

活性炭罐上方的进气口与燃油箱相通;出气口经软管与发动机节气门后方进气管相通,该软管中间有一个电磁阀控制真空管路的通断。

当电磁阀开启且控制气路中的真空度较大时,吸附在活性炭表面的汽油分子重新蒸发,被吸入发动机进气管参加燃烧。

2)EVAP电磁阀EVAP电磁阀的作用是根据发动机ECU的信号控制燃油蒸气通道的开闭,发动机ECU还可根据发动机工况,控制电磁阀的通断频率,以调节进气量。

当发动机停止或怠速运转时,电磁阀关闭;当发动机以中速或高速运转时,电磁阀控制信号的占空比增大,通道流过的燃油蒸气量也增多。

这时发动机的进气量较大,少量的燃油蒸汽不会影响混合气的成份。

1.2燃油蒸发控制(EV AP)系统检修EV AP系统的诊断方法如下:(1)目视检查EV AP系统所有软管是否泄漏、堵塞和连接松动。

检查EV AP系统中的电路连接是否松动,绝缘部分是否磨损。

(2)EV AP系统元件的诊断①将发动机预热至正常工作温度,然后使发动机怠速运转。

脱开活性炭罐上的真空软管,用手感觉软管开口端有没有真空吸力。

怠速时电磁阀不通电,软管内应无真空吸力,若有吸力,检查电磁阀线束插头的电源电压,若有电压,则检查ECU;若无电压,则检查电磁阀是否泄漏。

踩下加速踏板,使发动机转速升高到2000r/min以上,检查软管内有无真空吸力,若有吸力则为正常;若没有吸力,则检查电磁阀线束插头内电源电压,若电压正常,说明电磁阀有故障;若电压不正常或没有电压,则检查线路和ECU。

(3)检查EV AP电磁阀。

①脱开连接软管和电磁阀插头,用万用表测量电磁阀两插头间的电阻,如图5-1-7所示,应符合要求,该电磁阀电阻为27Ω~33Ω。

脱开电磁阀插头,向进气孔吹气时应不导通;将蓄电池电压加在电磁阀的两端子上,再向进气孔吹气应导通。

否则说明电磁阀有故障,应更换。

图5-1-7 燃油蒸发电磁阀的检查(4)检查活性炭罐①检查活性炭罐表面应无损坏或裂开。

②如图5-1-8所示,用低压空气吹入油箱接管,空气应从其他出口流出。

用低压空气吹入排污接管,空气应不能从其他接管流出。

如有问题,更换活性炭罐。

图5-1-8 活性炭罐的检查③清洗活性炭罐中的滤清器。

堵塞排污管,用294kPa的压缩空气吹入油箱接管,可清洗活性炭罐滤清器。

2.桑塔纳2000AJR发动机燃油蒸发控制系统的检修2.1 系统的组成和工作原理桑塔纳2000燃油蒸发控制系统由活性炭罐、活性炭罐电磁阀(N80)、蒸气管路和真空管路等组成,其结构如图5-1-9所示,工作原理如图5-1-10所示。

图5-1-9 SANTANA 2000 AJR发动机燃油蒸发控制系统结构图5-1-10 SANTANA 2000 AJR发动机燃油蒸发控制系统工作原理活性炭罐为黑色圆柱形塑料罐,位于发动机舱内的右前轮处,它内部的活性炭粒子对燃油蒸气具有极大的吸附作用。

发动机不工作时,燃油蒸气全部被吸收到活性炭罐中,防止燃油蒸气溢出污染大气。

活性炭罐电磁阀安装在活性炭罐的上方,由发动机电控单元(J220)控制,其形状和电路原理如图5-1-11所示。

图5-1-11 炭罐电磁阀外形及其控制电路发动机起动后,如果未达到正常工作温度,发动机电控单元控制电磁阀断电,阀门关闭,没有真空到达活性炭罐,燃油蒸气不能被吸人发动机燃烧;发动机温度正常后,发动机控制单元控制电磁阀通电,阀门打开,在真空的作用下,燃油蒸气进入发动机燃烧。

2.2燃油蒸发控制系统的检修(1)软管的检查从活性炭罐开始对每根软管进行仔细的检查,保证软管连接良好没有损坏、裂缝和泄漏故障。

同时可用鼻子闻,因为任何损坏或开裂的软管都会有燃油泄出,而发出很强的刺激味。

发现损坏的软管应立即更换,更换前要做标记,以免装错,注意更换的软管一定是相应规格的软管。

(2)活性炭罐的检查对通往活性炭罐的软管做好标记,然后拆下活性炭罐的连接软管,拆下固定活性炭罐的螺栓和固定夹,最后取出活性炭罐。

检查活性炭罐是否有开裂或损坏现象,如果发现上述情况或活性炭罐内部被燃油浸泡,就必须更换活性炭罐。

更换活性炭罐时,可按拆卸相反的程序进行安装,注意软管不要装错。

(3)活性炭罐电磁阀的检查首先查看连接活性炭罐电磁阀的软管是否有损坏或泄漏现象,查看导线连接插头和插座的插接是否牢固可靠。

然后从活性炭罐电磁阀上拆下所有的真空软管,保持完好的导线连接,对把活性炭罐电磁阀进行测试。

当点火开关打开时,应能听到咔哒声。

如果活性炭罐电磁阀不发出咔哒声,应拆下导线插头,用V.A.G1526袖珍式数字万用表测量电磁阀两触点间的电阻,其标准值为22~30Ω,如果数值不在范围内,更换新的电磁阀。

测量电磁阀的供电电压。

拔下电磁阀的导线插头,用V.A.G1527发光二极管测试灯连接发动机接地点和插头触点1,起动发动机,发光二极管测试灯应亮。

如果测试灯不亮,应检查触点1和熔丝间是否开路,如果需要,排除开路故障;如果线路正常,测试燃油泵继电器。

其次可用V.A.G1551或V.A.G1552故障阅读仪对活性炭罐电磁阀进行检测。

2)输入03功能,显示器上显示:3)此时,电磁阀必须动作,可用手感觉电磁阀动作时的振动,并持续到按“”键为止。

如果电磁阀不动作,从阀上拔下2针插头,将发光二极管检测灯V.A.G1527连接在拔出的插头上。

如果发光二极臂闪动发光,说明发动机电控单元控制信号正常,电磁阀有故障,应更换电磁阀;如果发光二极管不闪动发光,表明发动机电控单元控制信号没有加到电磁阀上,必须对发动机电控单元和它的控制线路进行检查。

4)5)输入06,并按下“Q”键确认,结束输出。

6)关闭点火开关,将2针插头插到活性炭罐电磁阀上。

更换损坏的电磁阀时,先拔下连在上面的软管,再拆下连接插头,最后卸下电磁阀。

安装时可按拆卸相反的顺序进行,注意软管不要装错。

3.别克君威2.0发动机蒸发排放(EVAP)控制系统的检修1.系统电路原理君威2.0发动机蒸发排放(EVAP)控制阀电路见图5-1-12。
