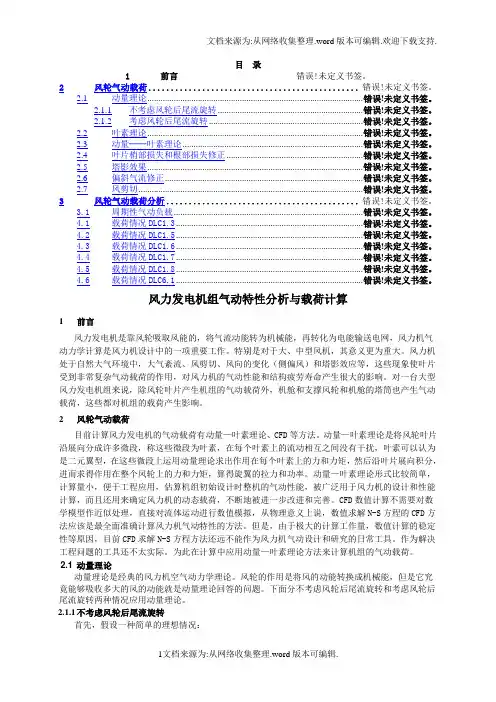

风力发电机组气动特性分析与载荷计算
风力发电机组气动特性分析与载荷计算目录1 前言 (2)2 风轮气动载荷 (2)2.1 动量理论 (2)2.1.1 不考虑风轮后尾流旋转 (2)2.1.2 考虑风轮后尾流旋转 (3)2.2 叶素理论 (4)2.3 动量叶素理论 (4)2.4 叶片梢部损失和根部损失修正 (6)2.5 塔影效果 (6)2.6 偏斜气流修正 (6)2.7 风剪切 (6)3 风轮气动载荷分析73.1 周期性气动负载............................................... 错误!未定义书签。
4.1 载荷情况DLC1.3 (10)4.2 载荷情况DLC1.5 (10)4.3 载荷情况DLC1.6 (10)4.4 载荷情况DLC1.7 (11)4.5 载荷情况DLC1.8 (11)4.6 载荷情况DLC6.1 (11)1前言风力发电机是靠风轮吸取风能的,将气流动能转为机械能,再转化为电能输送电网,风力机气动力学计算是风力机设计中的一项重要工作。
特别是对于大、中型风机,其意义更为重大。
风力机处于自然大气环境中,大气紊流、风剪切、风向的变化(侧偏风)和塔影效应等,这些现象使叶片受到非常复杂气动载荷的作用,对风力机的气动性能和结构疲劳寿命产生很大的影响。
对一台大型风力发电机组来说,除风轮叶片产生机组的气动载荷外,机舱和支撑风轮和机舱的塔筒也产生气动载荷,这些都对机组的载荷产生影响。
2风轮气动载荷目前计算风力发电机的气动载荷有动量一叶素理论、CFD等方法。
动量一叶素理论是将风轮叶片沿展向分成许多微段,称这些微段为叶素,在每个叶素上的流动相互之间没有干扰,叶素可以认为是二元翼型,在这些微段上运用动量理论求出作用在每个叶素上的力和力矩,然后沿叶片展向积分,进而求得作用在整个风轮上的力和力矩,算得旋翼的拉力和功率。
动量一叶素理论形式比较简单,计算量小,便于工程应用,估算机组初始设计时整机的气动性能,被广泛用于风力机的设计和性能计算,而且还用来确定风力机的动态载荷,不断地被进一步改进和完善。
