负荷开关、隔离开关、断路器具体的作用与区别导读负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。

简而言之呢,断路器是用来保护电路的,负荷开关可以断开和接通系统正常的负载电流,隔离开关的作用也不容忽视,隔离开关在电路中起到明显断开点的作用,以保证维修人员的安全。

下面一起具体来看看它们的作用与区别。

(图片来源于网络)高压隔离开关高压隔离开关用途:隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离,以保证检修工作的安全。

隔离开关的触头全部敞露在空气中,具有明显的断开点,隔离开关没有灭弧装置,因此不能用来切断负荷电流或短路电流,否则在高压作用下,断开点将产生强烈电弧,并很难自行熄灭。

甚至可能造成飞弧(相对地或相间短路),烧损设备,危及人身安全,这就是所谓“带负荷拉隔离开关”的严重事故。

隔离开关还可以用来进行某些电路的切换操作,以改变系统的运行方式。

例如:在双母线电路中,可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

同时,也可以用来操作一些小电流的电路。

(1)分闸后,建立可靠的绝缘间隙,将需要检修的设备或线路与电源用一个明显断开点隔开,以保证检修人员和设备的安全。

(2)根据运行需要,换接线路。

(高压隔离开关型号)(高压隔离开关结构)(GW7F-220户外隔离开关)(GW16-252型)(GW6-220户外隔离开关)(GW19-10系列隔离开关)(GW5-110D系列隔离开关)开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成,也称为V型隔离开关。

根据需要该隔离开关可配装接地闸刀,广泛用于35~110kV电压等级中。

(GW5 系列双柱水平开启式隔离开关现场)高压负荷开关高压负荷开关的作用:(1)用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器,高压负荷开关常与高压熔断器串联配合使用;用于控制电力变压器。

高压负荷开关具有简单的灭弧装置,因为能通断一定的负荷电流和过负荷电流。

隔离开关负荷开关断路器之间的区别

隔离开关负荷开关断路器之间的区别

隔离开关、负荷开关与断路器之间的区别隔离开关、负荷开关和断路器是电力系统中常见的三种开关设备。

虽然它们都用于控制电路的通断,但在功能和操作方式上存在一些差异。

本文将详细介绍隔离开关、负荷开关和断路器之间的区别。

隔离开关隔离开关主要用于隔离和切断电源电路,将电路与电源分离,以确保安全操作。

隔离开关通常只有两个位置:开和关。

它可以将电路切换到完全隔离的状态,从而提供一种安全的工作环境,方便进行维护和检修工作。

隔离开关的主要特点包括:•隔离功能:隔离开关具有良好的隔离性能,能够确保电源与负载之间完全隔离。

•简单结构:隔离开关通常采用简单的机械结构,操作简便,维护成本低。

•无过载保护:隔离开关通常不具备过载保护功能,一旦电路出现过载,无法及时切断电源。

•适用范围:隔离开关适用于非常电气负载,如维修、检修、分段控制等场合。

负荷开关负荷开关是一种可控制或切断负载电流的开关设备。

与隔离开关相比,负荷开关具有更加丰富的功能和操作方式。

负荷开关可用于控制电路的通断,同时具备过载保护、短路保护等功能。

它通常被用于分配电路和控制电气设备的开关操作。

负荷开关的主要特点包括:•通断功能:负荷开关可用于控制电路的通断,使电气设备能够正常工作。

•过载保护:负荷开关通常具备过载保护功能,当电路负载超过设定值时,负荷开关能够及时切断电源,保护电路安全。

•可控制性:负荷开关可以通过手动或自动方式进行控制,可以根据需要进行远程或自动操作。

•适用范围:负荷开关适用于各种电气负载,如照明设备、电机、电炉等。

断路器断路器是一种用于切断电路和保护电气设备的开关设备。

与隔离开关和负荷开关相比,断路器具备更强大的过载保护和短路保护功能。

断路器能够在电路发生过载或短路时迅速切断电源,以保护电路和设备的安全运行。

断路器的主要特点包括:•过载保护和短路保护功能:断路器具备更强大的过载保护和短路保护功能,能够在电路负载超过额定值或发生短路时快速切断电源。

隔离开关、负荷开关、真空断路器作用与区别

隔离开关、负荷开关、真空断路器作用与区别

隔离开关、负荷开关、真空断路器作用与区别一、什么是负荷开关是具有简单的灭弧装置,可以带负荷分合电路的控制电器。

能通断一定的负荷电流和过负荷电流,但不能断开短路电流,必须与高压熔断器串联使用,借助熔断器来切除短路电流。

负荷开关的作用:1、开断和关合作用。

由于它有一定的灭弧能力,因此可用来开断和关合负荷电流和小干一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器,更长的空载线路,有时也用来开断和关合大容量的电容器组。

2、替代作用。

负荷开关与限流熔断器串联组合可以代替断路器使用。

即由负荷开关承担开断和关合小于一定倍数的过载电流,而由限流熔断器承担开断较大的过载电流和短路电流。

3、负荷开关与限流熔断器串联组合成一体的负荷开关,在国家标准中规定称为“负荷开关-熔断器组合电器”。

熔断器可以装在负荷开关的电源侧,也可以装在负荷开关的受电侧。

当不需要经常调换熔断器时,宜采用前一种布置,以便利用负荷开关兼作隔离开关的功能,用它来隔离加在限流熔断器上的电压。

二、什么是隔离开关是一种没灭弧装置的控制电器,其主要功能是隔离电源,以保证其它电气设备的安全检修,因此不允许带负荷操作。

但在一定条件下,允许接通或断开小功率电路。

是高压开关当中使用的最多也是最频繁的一个电器装置隔离开关的作用:1、分闸后,建立可靠的绝缘间隙,将需要检修的设备或线路与电源用一个明显断开点隔开,以保证检修人员和设备的安全。

2、根据运行需要,换接线路。

3、可用来分、合线路中的小电流,如套管、母线、连接头、短电缆的充电电流,开关均压电容的电容电流,双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况,可用来分、合一定容量变压器的空载励磁电流。

高压隔离开关按其安装方式的不同,可分为户外高压隔离开关与户内高压隔离开关。

户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用,适于安装在露台使用的高压隔离开关。

断路器,隔离开关,负荷开关,熔断器的区别

断路器,隔离开关,负荷开关,熔断器的区别

断路器、隔离开关、负荷开关、熔断器的区别在电气领域中,断路器、隔离开关、负荷开关和熔断器是常见的设备,用于保护电路和电气设备。

尽管它们的主要目标是保护电路免受过载和短路等故障的影响,但它们在操作原理和应用范围上存在一些差异。

本文将介绍这些设备的区别。

断路器断路器是一种自动的电气保护设备,用于保护电气回路免受过电流和过热的影响。

它能在电路中检测到故障发生时迅速切断电源,以防止过电流引起火灾或其它损坏。

断路器通常由一个电磁铁和一些释放机构组成,使其能够自动打开电路并切断电源。

断路器有不同的额定电流和断路容量,以适应不同电路的需求。

当电流超过断路器的额定电流时,电磁铁会触发释放机构,将断路器打开切断电源。

断路器还可以进行手动操作,以实现对电路的控制。

隔离开关隔离开关,又称为刀开关,是一种用于隔离电路的电气开关。

与断路器不同,隔离开关只负责将电路与电源隔离,无法在故障发生时自动切断电源。

它常用于维修或检修电气设备前,将设备与电源隔离,以确保工作人员的安全。

隔离开关通常采用带有可拆卸手柄的单刀、双刀结构。

手柄的拔出使接线柱与电源断开,从而隔离电路。

隔离开关的额定电压和额定电流必须与电路相匹配。

负荷开关负荷开关是一种主要用于手动控制电路的开关。

它具有开和闭的功能,可以手动操作以打开或关闭电路。

负荷开关适用于低压电力系统,用于分配和控制电流。

负荷开关通常由一个可手动操作的开关机构和一个电流传感器组成。

通过手动操作开关机构,可以打开或关闭电路。

负荷开关的电流传感器可以实时监测电流情况,并在超过额定电流时触发保护装置进行切断。

熔断器熔断器是一种过电流保护设备,广泛应用于电气回路中。

它可以根据电路中的电流大小进行自动断开。

熔断器的主要部分是一个熔断体,当电流超过额定值时,熔断体会因过热而熔断,切断电路。

熔断器有不同的额定电流和断路容量,以适应不同电路的需求。

当电流超过熔断器的额定电流时,熔断体会迅速熔断,并打开电路。

断路器负荷开关隔离开关三种区别

断路器负荷开关隔离开关三种区别

断路器负荷开关隔离开关三种区别引言在电力系统中,断路器、负荷开关和隔离开关是常用的电气设备,用于控制和保护电力设备。

尽管它们在外观上可能相似,但它们在操作原理、功能和应用领域上存在一些重要的区别。

本文将重点讨论断路器、负荷开关和隔离开关之间的三种区别。

1. 功能区别断路器是一种用于开断正常和异常负荷电流的电器开关设备。

它有两个基本功能:一是可以根据需要接通或切断电路,二是可以提供对电路的短路和过载保护。

断路器能够迅速切断电路,以防止电路中的过电流引发事故,同时又能够正常开合电路,以满足电气设备的操作需求。

负荷开关是用于控制和开关电气设备负荷的装置。

它只具备开关功能,通常用于控制负荷的开关操作,例如启动或停止电动机,控制照明和插座等。

隔离开关是用于将电源和设备隔离开的开关。

它在电气设备与电力系统之间起到一个隔离作用,可以确保电气设备在停机维修或其他操作过程中与电源完全断开,从而确保人员的安全以及设备的正常运行。

2. 工作原理区别断路器的工作原理是基于电磁力和电弧的灭断原理。

当电路中的电流超过设定值时,断路器会产生电磁力将触头弹开,从而切断电路。

同时,断路器内部的电弧灭断装置会有效消除切断电路时产生的电弧。

负荷开关的工作原理相对简单,它通过机械操作来控制负荷电路的连接和断开。

负荷开关内部的继电器或机械装置通过操作手柄或按钮来控制开关的状态。

隔离开关的工作原理类似于负荷开关,通过机械操作来实现与电源的隔离。

不同的是隔离开关在断开电路时,需要保证其能够承受额定电压,以确保设备在停机维修或其他操作过程中不会受到电源的影响。

3. 应用区别断路器通常用于电力系统的主要电路中,用于保护和控制主要设备,如发电机、变压器和电缆。

它们能够在发生故障时快速切断电路,以避免电气设备受损或导致火灾等事故。

负荷开关广泛应用于建筑物、工业设备和家用电器等场所,用于控制和开关负荷电路。

例如,负荷开关可以用于控制照明系统的开关和调光,启动和停止电动机,以及控制插座电源等。

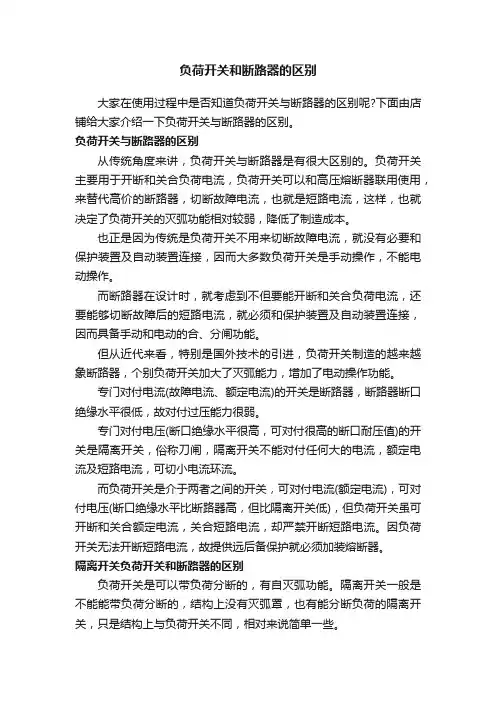

负荷开关和断路器的区别

负荷开关和断路器的区别

负荷开关和断路器的区别大家在使用过程中是否知道负荷开关与断路器的区别呢?下面由店铺给大家介绍一下负荷开关与断路器的区别。

负荷开关与断路器的区别从传统角度来讲,负荷开关与断路器是有很大区别的。

负荷开关主要用于开断和关合负荷电流,负荷开关可以和高压熔断器联用使用,来替代高价的断路器,切断故障电流,也就是短路电流,这样,也就决定了负荷开关的灭弧功能相对较弱,降低了制造成本。

也正是因为传统是负荷开关不用来切断故障电流,就没有必要和保护装置及自动装置连接,因而大多数负荷开关是手动操作,不能电动操作。

而断路器在设计时,就考虑到不但要能开断和关合负荷电流,还要能够切断故障后的短路电流,就必须和保护装置及自动装置连接,因而具备手动和电动的合、分闸功能。

但从近代来看,特别是国外技术的引进,负荷开关制造的越来越象断路器,个别负荷开关加大了灭弧能力,增加了电动操作功能。

专门对付电流(故障电流、额定电流)的开关是断路器,断路器断口绝缘水平很低,故对付过压能力很弱。

专门对付电压(断口绝缘水平很高,可对付很高的断口耐压值)的开关是隔离开关,俗称刀闸,隔离开关不能对付任何大的电流,额定电流及短路电流,可切小电流环流。

而负荷开关是介于两者之间的开关,可对付电流(额定电流),可对付电压(断口绝缘水平比断路器高,但比隔离开关低),但负荷开关虽可开断和关合额定电流,关合短路电流,却严禁开断短路电流。

因负荷开关无法开断短路电流,故提供远后备保护就必须加装熔断器。

隔离开关负荷开关和断路器的区别负荷开关是可以带负荷分断的,有自灭弧功能。

隔离开关一般是不能能带负荷分断的,结构上没有灭弧罩,也有能分断负荷的隔离开关,只是结构上与负荷开关不同,相对来说简单一些。

负荷开关和隔离开关,都可以形成明显断开点,大部分断路器不具隔离功能,也有少数断路器具隔离功能。

隔离开关不具备保护功能,负荷开关有过载保护的功能。

负荷开关和熔断器的组合电器能自动跳闸,具备断路器的部分功能。

刀闸和隔离开关以及断路器和负荷开关的区别

刀闸和隔离开关以及断路器和负荷开关的区别

刀闸和隔离开关以及断路器和负荷开关的区别
刀闸和隔离开关同属刀型开关。

无论外形、结构原理、操作方法都很相似。

但它们有截然不同之点,必须严格区分。

刀闸是一种最简单的开关电器,用于开断500伏以下电路,它只能手动操作。

由于电路开断时常有电弧,所以,装有灭弧装置或快断触头。

为了增大灭弧能力,其刀一般都较短。

隔离开关有高压、低压、单极、三极、室内、室外之分,它没有专门的灭弧装置,不能用来接通、切断负荷电流和短路电流,只能在电气线路切断的情况
下,才能进行操作。

其主要作用是隔离电源,使电源与停电电气设备之间有一明显的断开点,所以不必考虑灭弧。

为了保证可靠地隔离电源,防止过电压击穿或相间闪络,其刀一般做得较长,相间距离也较大。

总之,隔离开关不能当作刀闸使用,而刀闸也只允许在电压不高的情况下用来隔离电路,且必须与熔断器等串联使用。

负荷开关没有欠压脱扣功能,突然长时间停电,不会自动断开电路,也就是说变频器在恢复供电后直接通电启动,鉴于有的变频设置的参数在恢复供电后仍然有效,使电动机自动启动。

为防止因工作疏忽而造成安全事故,不支持使用负荷开关代替断路器!
负荷开关是在额定电压和额定电流下,接通和切断高压电路的专用开关。

只允许接通和断开负载电流,但不允许断开短路电流。

断路器是用于接通和断开有载或无载线路及电气设备,以及发生短路时,能自动切断故障或重新合闸,能起到控制和保护两方面的作用。
