直流电路的分析与计算

直流电路的分析与计算

直流电路的分析与计算直流电路是指电流方向不变的电路,它由直流电源、电阻、电感和电容等元件组成。

在实际应用中,对直流电路的分析与计算具有重要意义,能够帮助我们理解电路的工作原理、计算电路参数以及解决相关问题。

本文将对直流电路的分析与计算进行详细阐述。

一、基本理论1. 电压、电流和电阻的关系在直流电路中,电压和电流之间的关系可以通过欧姆定律进行描述。

欧姆定律指出,电阻两端的电压与电流成正比,比例系数为电阻的电阻值,即V=IR。

其中,V表示电压,I表示电流,R表示电阻。

2. 串联与并联电阻在直流电路中,电阻之间的串联和并联可以通过串并联电阻公式来计算。

串联电阻的计算公式为R=R1+R2+...+Rn,表示各个电阻的电阻值之和。

而并联电阻的计算公式为1/R=1/R1+1/R2+...+1/Rn,表示各个电阻的倒数之和的倒数。

3. 电路的功率与电能功率表示单位时间内产生的能量,电路的功率可以通过乘法关系计算,即P=VI。

其中,P表示功率,V表示电压,I表示电流。

电能表示单位时间内电路所消耗或产生的能量,可以通过功率与时间的乘积进行计算,即E=Pt。

其中,E表示电能,P表示功率,t表示时间。

二、直流电路分析方法1. 基尔霍夫电流定律基尔霍夫电流定律指出,在电路中,任意一个节点的电流进出代数和为零。

此定律可以用来分析节点电流的分布情况。

当直流电路中的各个元件与电源连接形成环路时,还可以运用基尔霍夫电流定律来计算环路电流。

2. 基尔霍夫电压定律基尔霍夫电压定律指出,在电路中,沿着任意一个闭合回路,各个电压源和电阻所产生的电压代数和等于零。

此定律可以用来分析闭合回路中的电压分布情况。

当直流电路中存在多个闭合回路时,可以运用基尔霍夫电压定律来计算闭合回路中的电压。

三、直流电路计算实例为了更好地理解直流电路的分析与计算方法,下面将通过一个实例进行阐述。

假设有一个简单的直流电路,电源电压为10伏特,电阻为5欧姆。

我们需要计算电路中的电流和功率。

直流电路分析方法

直流电路分析方法

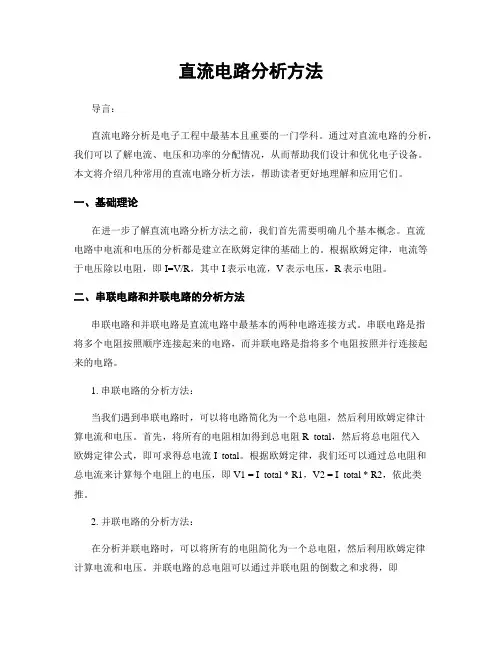

直流电路分析方法导言:直流电路分析是电子工程中最基本且重要的一门学科。

通过对直流电路的分析,我们可以了解电流、电压和功率的分配情况,从而帮助我们设计和优化电子设备。

本文将介绍几种常用的直流电路分析方法,帮助读者更好地理解和应用它们。

一、基础理论在进一步了解直流电路分析方法之前,我们首先需要明确几个基本概念。

直流电路中电流和电压的分析都是建立在欧姆定律的基础上的。

根据欧姆定律,电流等于电压除以电阻,即I=V/R,其中I表示电流,V表示电压,R表示电阻。

二、串联电路和并联电路的分析方法串联电路和并联电路是直流电路中最基本的两种电路连接方式。

串联电路是指将多个电阻按照顺序连接起来的电路,而并联电路是指将多个电阻按照并行连接起来的电路。

1. 串联电路的分析方法:当我们遇到串联电路时,可以将电路简化为一个总电阻,然后利用欧姆定律计算电流和电压。

首先,将所有的电阻相加得到总电阻R_total,然后将总电阻代入欧姆定律公式,即可求得总电流I_total。

根据欧姆定律,我们还可以通过总电阻和总电流来计算每个电阻上的电压,即V1 = I_total * R1,V2 = I_total * R2,依此类推。

2. 并联电路的分析方法:在分析并联电路时,可以将所有的电阻简化为一个总电阻,然后利用欧姆定律计算电流和电压。

并联电路的总电阻可以通过并联电阻的倒数之和求得,即1/R_total = 1/R1 + 1/R2 + ...。

总电流可以通过总电压除以总电阻求得,即I_total =V_total / R_total。

根据欧姆定律,我们还可以通过总电流和总电阻来计算每个电阻上的电压,即V1 = I_total * R1,V2 = I_total * R2,以此类推。

三、戴维南定理和节点电流法在实际的电路分析中,有时候电路比较复杂,无法通过串并联电路的简化方法进行分析。

这时,我们可以借助戴维南定理和节点电流法来进行电路分析。

简单直流电路的分析讲解

简单直流电路的分析讲解

简单直流电路的分析讲解先介绍一些基本概念:1.电流(I):单位时间内流过导体的电荷量,单位为安培(A)。

2.电压(V):两个点之间的电势差,单位为伏特(V)。

3.电阻(R):导体对电流的阻碍程度,单位为欧姆(Ω)。

4.电流方向:规定从正极到负极的方向为电流的流动方向。

5.电阻的欧姆定律:U=IR,其中U为电压,I为电流,R为电阻。

首先,我们来看一下串联电路的分析方法:串联电路是指将多个电阻依次连在一起,电流沿着同一条路径依次通过每一个电阻。

串联电路中,总电压等于各个电阻电压之和,总电流等于各个电阻电流之和。

设有三个串联电阻R1、R2和R3,其电源电压为U。

根据欧姆定律可知:U=I(R1+R2+R3)同时,根据电压分压定律可知,各个电阻上的电压分别为:U1=IR1,U2=IR2,U3=IR3另外,根据电流分配定律,电源电流等于各个电阻电流之和,即:I=I1+I2+I3我们可以通过以上方程组进行串联电路的计算。

接下来,我们来看一下并联电路的分析方法:并联电路是指将多个电阻的两端分别连接在相同电压的情况下,并联到一起。

并联电路中,各个电阻之间的电压相等,总电流等于各个分支电流之和。

设有三个并联电阻R1、R2和R3,其电源电压为U。

根据欧姆定律可知:U=I1R1=I2R2=I3R3同时,根据电流合成定律可知,电源电流等于各个分支电流之和,即:I=I1+I2+I3另外,根据电阻合并定律,总电阻的倒数等于各个电阻倒数之和的倒数,即:1/R=1/R1+1/R2+1/R3我们可以通过以上方程组进行并联电路的计算。

最后,我们来看一下功率的计算:功率(P)是指单位时间内转化或消耗的能量,单位为瓦特(W)。

在直流电路中,电源所提供的功率等于电流乘以电压,即:P=UI同时,根据欧姆定律可知,电流等于电压除以电阻,即:I=U/R将上述两个公式合并,可以得到:P=UI=U(U/R)=U²/R可以看出,功率与电压的平方成正比,与电阻成反比。

电路基础原理直流电路的特性与分析方法

电路基础原理直流电路的特性与分析方法

电路基础原理直流电路的特性与分析方法直流电路是电子学中最基础的一种电路,它的特性和分析方法对于理解和应用电路理论非常重要。

本文将介绍直流电路的特性以及常用的分析方法。

第一部分:直流电路的特性直流电路是指电流方向保持不变的电路。

它具有以下几个特性:稳定性:直流电路中的元件和电源都是恒定的,因此电流和电压的值也是稳定的。

这使得直流电路在一些应用场合中非常重要,例如电池供电的设备。

电压分布:在直流电路中,电势差沿着电路中的导线和元件均匀分布。

这意味着电压的值和方向在整个电路中是相同的,而不随位置的改变而变化。

电流分布:根据欧姆定律,电流在直流电路中的分布也是均匀的。

在一个平行电路中,电流将根据电阻的大小分流,但在串联电路中,电流将相同。

第二部分:直流电路的分析方法要分析直流电路的特性,可以使用以下几种方法:基尔霍夫定律:基尔霍夫定律是直流电路分析中最常用的方法之一。

它包括基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL)。

其中,KVL指出电路中环路中的电压之和为零,而KCL指出电流在一个节点中的总和为零。

这两个定律可以帮助我们建立电流和电压的方程,从而解析整个电路。

欧姆定律:欧姆定律是在分析电路时经常用到的公式。

它指出电流与电压之间的关系是线性的,即电流等于电压与电阻的比值。

根据欧姆定律,我们可以计算电路中每个元件的电流或电压。

串并联电路:当电路中包含多个电源和元件时,可以使用串并联的方法简化分析。

在串联电路中,电流是相同的,而电压则根据电阻的比值来分配。

在并联电路中,电压是相同的,而电流则根据电导的比值分配。

节点分析法:节点分析法是一种常用的电路分析方法,它基于基尔霍夫电流定律。

它将电路分成多个节点,并建立节点电流方程。

通过解这些方程,我们可以计算每个节点的电压和电流。

总之,直流电路的特性和分析方法对于理解和应用电路理论非常重要。

通过研究直流电路,我们可以深入了解电流和电压的分布规律,并且可以利用这些知识设计和优化电子设备。

直流电路分析方法

直流电路分析方法

直流电路分析方法
直流电路分析方法是指对直流电路进行分析和计算的方法。

一般分为以下几个步骤:
1. 画出电路图:首先根据电路的具体构成和元件的连接关系,画出电路图。

2. 标注电流和电压方向:确定电路中各个支路的电流方向以及电压的正负极性,方便后续计算分析。

3. 应用基尔霍夫定律:根据基尔霍夫定律,可以得到电流和电压的方程。

对于节点法,应用基尔霍夫定律得到节点电流之和为零的方程;对于回路法,应用基尔霍夫电压定律和基尔霍夫电流定律得到回路电压和电流之和为零的方程。

4. 应用欧姆定律:根据欧姆定律,可以得到电流和电压之间的关系。

根据电阻的关系式来计算电流或电压。

5. 应用节点电压法或回路电流法求解方程:根据得到的电路方程,使用节点电压法或回路电流法求解方程组,得到未知电流和电压的值。

6. 检查解的合理性:检查计算出的电流和电压是否满足电路的特定要求,例如电流方向是否与初设的一致,电压是否满足元件之间的关系。

以上就是直流电路分析的基本步骤和方法。

在实际分析中,还可以应用电流分流法、电压分压法等方法,根据具体的电路特点和问题要求来选择合适的分析方法。

直流电路分析与基本电路定律

直流电路分析与基本电路定律

直流电路分析与基本电路定律电路是电子学的基础,其中直流电路是最基本的电路形式之一。

本文将探讨直流电路的分析方法和基本电路定律。

一、基本概念介绍直流电路是指电流方向始终保持不变的电路。

在直流电路中,电流从正极流向负极,电压也呈现相同方向。

直流电路常见的元件有电源、电阻、电容和电感。

二、基本电路定律在直流电路分析中,基本电路定律是必不可少的工具。

以下是直流电路中常用的三个基本电路定律:1.欧姆定律欧姆定律是直流电路中最基本的定律之一,它描述了电流、电压和电阻之间的关系。

按照欧姆定律,电流I等于通过电阻的电压V除以电阻值R。

这可以用如下公式表示:I = V / R其中,I表示电流(单位为安培),V表示电压(单位为伏特),R表示电阻(单位为欧姆)。

2.基尔霍夫定律基尔霍夫定律是直流电路中的两个基本定律之一,由德国物理学家基尔霍夫提出。

它包括两个定律,分别是基尔霍夫第一定律和基尔霍夫第二定律。

- 基尔霍夫第一定律(电流定律):在任何一个节点上,流入该节点的电流等于流出该节点的电流之和。

这可以表示为:ΣI_in = ΣI_out其中,ΣI_in表示流入节点的电流之和,ΣI_out表示流出节点的电流之和。

- 基尔霍夫第二定律(电压定律):沿着电路中闭合回路的任意路径,电压之和等于零。

这可以表示为:ΣV = 0其中,ΣV表示沿选定路径的电压之和。

3.功率定律功率定律描述了电路中的功率转换和消耗。

在直流电路中,功率可以通过以下公式计算:P = IV其中,P表示功率(单位为瓦特),I表示电流(单位为安培),V 表示电压(单位为伏特)。

三、直流电路分析方法在分析直流电路时,我们需要利用以上的基本电路定律,并结合串联、并联、电压分压和电流分流等基本电路组合方式。

1.串联电路在串联电路中,电流只有一条路径可走。

根据欧姆定律和基尔霍夫定律,可以求得总电阻和总电压。

2.并联电路在并联电路中,电流可以分流,通过不同的分支。

根据欧姆定律和基尔霍夫定律,可以求得总电流和总电阻。

直流电路的分析方法

直流电路的分析方法

直流电路的分析方法直流电路分析是电子学中的基础内容之一,在实际应用中有着广泛的应用。

本文将介绍几种常见的直流电路分析方法,包括基本电路定律的应用以及分压定理和分流定理的使用。

一、基本电路定律的应用基本电路定律包括欧姆定律、基尔霍夫定律和电压分配定律,它们是直流电路分析的基础。

1. 欧姆定律欧姆定律表明,在电阻器两端的电压与通过电阻器的电流成正比。

数学表达式为V = IR,其中V表示电压,I表示电流,R表示电阻。

利用欧姆定律,我们可以求解电阻器的电压和电流。

2. 基尔霍夫定律基尔霍夫定律包括基尔霍夫电压定律和基尔霍夫电流定律。

基尔霍夫电压定律指出,在闭合的回路中,电压的代数和为零。

基尔霍夫电流定律指出,在节点处,流入该节点的电流等于流出该节点的电流。

通过应用基尔霍夫定律,我们可以分析复杂的直流电路。

3. 电压分配定律电压分配定律适用于并联电阻的电路。

根据电压分配定律,电阻越大,它所承受的电压越大;反之,电阻越小,它所承受的电压越小。

利用电压分配定律,我们可以计算并联电阻中各个电阻上的电压。

二、分压定理的应用分压定理是用于分析有多个电阻串联的电路的一种方法。

根据分压定理,电路中每个电阻上的电压与其阻值成正比。

具体计算分压的公式为Vn = V * (Rn / Rt),其中Vn表示电路中某个电阻上的电压,V表示电路中总电压,Rn表示某个电阻的阻值,Rt表示电路总阻值。

利用分压定理,我们可以确定串联电路中各个电阻上的电压。

三、分流定理的应用分流定理是用于分析有多个电阻并联的电路的一种方法。

根据分流定理,电路中每个电阻上的电流与其导纳成正比。

具体计算分流的公式为In = I * (Gn / Gt),其中In表示电路中某个电阻上的电流,I表示电路中总电流,Gn表示某个电阻的导纳,Gt表示电路总导纳。

利用分流定理,我们可以确定并联电路中各个电阻上的电流。

综上所述,直流电路的分析方法涵盖了基本电路定律的应用、分压定理和分流定理的使用。

直流电路分析方法及技巧

直流电路分析方法及技巧

直流电路分析方法及技巧直流电路分析是电路学习中的基础知识,掌握了分析方法及技巧可以帮助我们更好地理解电路的运行机制。

本文将介绍常用的直流电路分析方法及技巧,帮助读者更好地理解并应用于实际问题中。

一、基础理论在进行直流电路分析之前,我们首先需要了解一些基础理论概念:1. 电流和电压:电流是电荷的流动,用单位时间内经过某一截面的电荷量来表示;电压是电场力对电荷所做的功,也可以理解为电荷在电路中流动时所具有的能量。

2. 电阻、电容和电感:电阻是电流通过时所产生的电压降;电容是存储电荷的元件,当电流变化时,储存在电容中的电荷量也会发生变化;电感是以磁场的形式储存电能,当电流发生变化时,电感会产生感应电压。

二、基本分析方法1. 基尔霍夫定律:基尔霍夫定律是直流电路分析的基础,它分为电压定律和电流定律。

电压定律指出在电路中形成的闭合回路中,电压的代数和为零;电流定律指出在交汇节点处,进入节点的总电流等于流出节点的总电流。

2. 电阻与串并联:当电阻按照直线连在一起时,其电阻值相加为串联,当电阻按平行相连时,其电阻值符合并联公式。

3. 电压、电流的分压分流规律:在串联电路中,电压按照电阻值比例分配;在并联电路中,电流按照电阻值反比例分配。

三、常用技巧1. 正确选取参考节点:选择合适的参考节点可以简化计算过程,通常选择接地点或电源负极作为参考节点。

2. 采用等效电路简化复杂电路:利用电阻、电容和电感等元件的等效电路可以简化复杂的电路结构,从而更方便进行分析。

3. 利用戴维南定理简化分析过程:当需要计算电路中某一部分的电压或电流时,可以利用戴维南定理将该部分与其他部分分离,分别计算。

4. 使用网络仿真软件进行验证:网络仿真软件可以帮助我们更加直观地理解电路的运行机制,通过对比理论分析和仿真结果可以检验和验证分析的准确性。

四、实例分析以下是一个基于上述方法和技巧进行直流电路分析的实例:假设有一个由一个电源、一个电阻和一个二极管组成的直流电路。

直流电路及基本分析法

直流电路及基本分析法

2.1.2
网孔电流法
支路电流法是求解复杂电路的基本方法,优点 是它能求解任何复杂电路,对未知支路电流可以直 接求解。但联立方程式过多,计算较繁,容易出现 错误。 能否克服支路电流法的缺点,减少联立方程的 个数而简化计算呢?因此,我们希望适当选择一组 解变量,这组变量数必须最少,使独立方程数少, 而且解变量要够用,以便于能通过简单的关系求出 其他所有变量。
2.1 直流电路的一般分析法
直流电路的一般分析法可直接求解复杂电路, 而不需要多次等效变换。 直流电路的一般分析方法包括支路电流法、网孔 电流法和节点电压法。这些方法是全面分析电路的 方法,主要是依据基尔霍夫定律和元件的伏安特性 列出电路方程,然后联立求解。其特点是不改变电 路的结构,分析过程有规律。
3. 节点电压法的一般步骤
综上所述,用节点电压法的一般步骤如下: (1) 选定参考节点,标注节点电压。 (2) 对各独立节点按照节点方程的规则列写节点 方程。 (3) 求解方程,即可得出各节点电压。 (4) 根据所求出的节点电压求题目中需要求的各 量。
2.3 如图2.6所示电路,采用节点电压法求各支 路的电流 节点电压方程为
I1 I 2 I 3 0 R2 I 2 R3 I 3 U S2 0 R I R I U 0 3 3 S1 11
I1 I2 I3
一般情况下,对于一个有b条支路n个节点的 电路,利用KCL可以列出(n -1)个独立的方程。 利用KVL可列出b-n+1个独立的方程
含受控源网络的网孔分析
试列写如图所示电路的网孔方程
网孔电流方向假设如图
网孔电流方程为
(2+8+3)Im1-3Im2-8Im3=5-10 -3Im1+(3+7+5)Im2-7Im3=10 -8Im1 - 7Im2+(7+8+4)Im3=-4u1 Im1

直流电路分析基础

直流电路分析基础

直流电路分析基础直流电路分析是电子工程的基础内容之一,它涉及到了电流、电压、电阻以及一系列元器件在直流电路中的行为和特性。

本文将介绍直流电路的基本概念、基尔霍夫定律和欧姆定律,以及一些常见的直流电路分析方法。

一、直流电路基本概念直流电路是指电流方向不随时间变化的电路。

它由直流电源、电阻、电容和电感等元器件组成。

电流流向的箭头表示正方向,电流流过元器件时,会产生一定的电压和功耗。

二、基尔霍夫定律基尔霍夫定律是直流电路分析的基础,在分析电路时,可以利用基尔霍夫定律来解决复杂电路中的各种电流、电压关系问题。

1.基尔霍夫第一定律(电流定律)基尔霍夫第一定律指出,在任何一个节点上,所有流入该节点的电流之和等于所有流出该节点的电流之和。

这可以表示为一个节点电流方程:ΣIin = ΣIout2.基尔霍夫第二定律(电压定律)基尔霍夫第二定律指出,在一个闭合回路中,电压源的代数和等于电阻元件两端电压的代数和。

这可以表示为一个回路电压方程:ΣV = ΣVsource三、欧姆定律欧姆定律是直流电路分析的基本法则之一,它描述了电流、电压和电阻之间的关系。

欧姆定律可以表示为以下公式:U = I * R其中,U表示电压(单位:伏特),I表示电流(单位:安培),R表示电阻(单位:欧姆)。

该公式告诉我们,电压等于电流乘以电阻。

四、常见的直流电路分析方法在实际应用中,常见的直流电路可以通过以下几种方法进行分析和求解。

1.串联电路分析串联电路是将电阻、电容或电感等元器件依次连接在一条路径上的电路。

串联电路的总电阻等于各个电阻之和,总电压等于各个电压之和。

2.并联电路分析并联电路是将电阻、电容或电感等元器件连接在多个平行路径上的电路。

并联电路的总电流等于各个路径上的电流之和,总电压相等。

3.电压分压器和电流分流器电压分压器和电流分流器是利用串联和并联电路的原理来实现对电路中电压和电流进行分配的电路。

根据电压分压和电流分流的公式,可以计算出分压和分流的比例。

直流电路的分析与计算方法

直流电路的分析与计算方法

直流电路的分析与计算方法直流电路是电流方向一直不变的电路,其中的元件都是直流元件。

分析和计算直流电路的方法主要包括基尔霍夫定律、欧姆定律以及功率计算等。

本文将介绍直流电路的分析与计算方法,帮助读者更好地理解和应用这些方法。

1. 基尔霍夫定律基尔霍夫定律是分析直流电路中电流和电压分布的基本原理。

根据基尔霍夫定律,电路中的每个节点的电流之和等于0,即电流在节点的进出口之间守恒。

在应用基尔霍夫定律时,我们需要确定电流的方向,并使用代数法表示电流的正负。

基尔霍夫定律可以用来解决复杂电路中的节点电流分布问题。

2. 欧姆定律欧姆定律是直流电路分析的基础,它描述了电压、电流和电阻之间的关系。

根据欧姆定律,电流等于电压与电阻的比值,即I = V/R。

欧姆定律可以用来计算电路中的电流、电压和电阻值。

3. 串联电路和并联电路串联电路是指电路中各个元件按照顺序连接的电路,电流在元件之间保持不变。

并联电路是指电路中各个元件按照并行连接的电路,电压在元件之间保持不变。

对于串联电路,我们可以将电阻值相加来计算总电阻;对于并联电路,我们可以将电阻值的倒数相加然后取倒数来计算总电阻。

串联和并联电路可用于简化复杂电路的分析和计算。

4. 节点电压法节点电压法是一种分析直流电路的有效方法,它基于基尔霍夫定律和欧姆定律。

在使用节点电压法时,我们将每个节点都看作是一个未知电压的结点,通过列写节点电压方程,并利用基尔霍夫定律和欧姆定律进行求解。

节点电压法可以用于分析复杂的直流电路,求解各个节点的电压。

5. 功率计算在直流电路中,功率计算是十分重要的。

根据功率的定义,功率等于电流乘以电压,即P = IV。

根据此公式,我们可以计算电路中各个元件的功率,以及总功率。

功率计算对于电路的设计和分析都具有重要意义。

结论直流电路的分析与计算方法包括基尔霍夫定律、欧姆定律、串联电路和并联电路、节点电压法以及功率计算等。

通过合理应用这些方法,我们可以准确地分析和计算直流电路中的电流、电压、电阻和功率等参数。

电路原理知识点(直流电路部分)

电路原理知识点(直流电路部分)

2012年《电路》学习主要知识点(学生结课复习版)一、直流电路部分:(四大解题方法)1、基尔霍夫定律法:(基本电路分析方法。

一般是列节点电流方程or列回路电压方程,求未知量)A 知识点1:利用电流定律列方程求电路未知量:重点理解:a 方程形式:节点电流代数和=0。

注意电流正负:流出为正、流入为--。

b 注意利用广义节点的概念解题。

B 知识点2:利用电压定律列方程求电路未知量:重点理解:a 方程形式:回路所有电压代数和=0。

注意回路方向设定:顺时针为回路方向。

不论电源还是电阻,都看成元件:与回路方向相同取“+”、与回路方向相反取“--”。

b 注意一段电路给出两端电压or电路两点给出电压的情况:可以看成封闭回路处理。

C知识点3:电路功率计算=判断吸收or放出=判断元件是电源or负载:重点理解:a 吸收和放出是指电源内部:电源在电路内部是放出功率、电阻是吸收功率;b 判断电路中的元件是电源or负载的方法:1)元件上的电流与电压是关联方向是电阻、吸收功率、功率为正。

元件上的电流与电压非关联方向是电源、放出功率、功率正负。

2)功率数值正负:吸收功率为正、放出功率为负。

2、等效变换法:(一般用来简化电路,使用其他方法电路分析前可先用该方法简化电路)A 知识点1:电压源、电流源与电阻串并联的等效:重点理解:a 串联:电压源串联=代数和。

电流源串联=病态电路(除非相同)。

电流源与电压源or电阻串联=电流源。

b 并联:电流源并联=代数和。

电压源并联=病态电路(除非相同)。

电压源与电流源or电阻并联=电压源。

B 知识点2:实际电流源电压源的相互等效:方法:电压源与电流源相互变换=电阻不变、电压电流满足欧姆定律关系。

重点理解:a、多电源并联--转成电流源形式进行合并电源。

b、多电源串联--转成电压源形式进行合并电源。

c 一个电源与电阻串并联时可以通过电流源变电压源or电压源变电流源,合并电路中的电阻。

C 知识点3:三角形和星形电阻结构的转换:方法:两套公式(见参考教材)。

直流电路的一般分析方法

直流电路的一般分析方法

直流电路的一般分析方法直流电路是指电流方向始终保持不变的电路,由于其较为简单的特性,分析起来相对容易。

本文将介绍直流电路的一般分析方法,以帮助读者更好地理解和解决直流电路问题。

一、基础知识在开始具体分析之前,我们需要了解一些基础知识。

首先是欧姆定律,它表明电流和电压之间存在线性关系,公式为U = IR,其中U表示电压,I表示电流,R表示电阻。

其次是基尔霍夫定律,它分为基尔霍夫电流定律和基尔霍夫电压定律,简称KCL和KVL。

KCL指出电流在节点处守恒,即进入节点的电流等于离开节点的电流之和;KVL则表明沿闭合回路电压的代数和为零。

二、电阻的串并联在直流电路中,多个电阻可以通过串联或并联的方式连接。

串联电阻的总电阻等于各个电阻之和,而并联电阻的总电阻可通过以下公式计算:1/R总 = 1/R1 + 1/R2 + ... + 1/Rn。

三、节点电压法节点电压法是一种常用的电路分析方法,它基于基尔霍夫电流定律。

以下是使用节点电压法解析电路的一般步骤:1. 选择一个参考节点,将其作为电路的基准点,通常选择与电源相连的节点。

2. 对于电路中的每个节点,用一个未知数表示其电压,假设参考节点的电压为零。

3. 根据基尔霍夫电流定律,将与每个节点相连的电流表示为这些节点电压的函数。

4. 根据电阻的欧姆定律,将电阻两端的电压表示为节点电压的函数。

5. 列出各个节点处的电流和电压之间的方程,得到一个由未知数构成的方程组。

6. 解方程组,求得各个节点的电压值。

7. 根据节点电压和欧姆定律,计算电流或电阻的值。

四、戴维南定理戴维南定理是直流电路分析中的重要工具,它可以将具有内部电阻的电源转化为纯电压源或纯电流源。

根据戴维南定理,可以按照以下步骤进行分析:1. 将原电路中的电源和负载分离开。

2. 用一个未知电源(纯电压源或纯电流源)连接分离的负载。

3. 根据原电路中电源和负载间的关系,确定未知电源的数值。

4. 连接未知电源和负载,重新组成电路。

直流电路分析

直流电路分析

直流电路分析在直流电路分析中,我们要研究的是直流电路中各个元件的电流、电压和功率等基本特性。

直流电路分析是电路理论中的基础内容,对于我们理解和应用电路有着重要的意义。

本文将系统地介绍直流电路分析的基本原理、分析方法和实际应用。

一、基本概念及假设条件在直流电路分析中,我们首先需要了解一些基本概念和假设条件。

1. 电压(Voltage):是指电路中两点之间的电势差,代表能量转换的程度。

2. 电流(Current):是指单位时间内通过导体横截面的电量的大小,是电荷在电路中的流动。

3. 电阻(Resistance):是指导体对电流的阻碍程度,单位为欧姆(Ω)。

4. 电路(Circuit):是由电源、导线、电阻等组成的带有闭合回路的系统。

5. 基尔霍夫定律(Kirchhoff's Laws):包括基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL),用于描述电路中电压和电流的分布规律。

在直流电路分析中,我们通常做出以下假设:1. 电流源为恒定不变的直流电流源。

2. 电路中各个元件的电阻为稳定不变的。

3. 电压源和电流源不会变化。

二、串联电路分析串联电路是指在电路中,电流依次通过多个电阻或元件的连接方式。

对于串联电路,我们可以采用以下方法进行分析:1. 应用基尔霍夫电压定律(KVL):根据基尔霍夫电压定律,电路中所有的电压之和等于零。

我们可以通过列写各个电压的正负号,并根据电压源的极性确定其电压值,从而得到电路中的未知电压值。

2. 应用欧姆定律(Ohm's Law):欧姆定律表明电阻两端的电压与电流成正比,即V=IR。

因此,我们可以根据已知电压或电流求解其他未知量。

三、并联电路分析并联电路是指在电路中,多个电阻或元件被并联连接。

对于并联电路,我们可以采用以下方法进行分析:1. 应用基尔霍夫电流定律(KCL):根据基尔霍夫电流定律,电路中汇聚到某一节点的电流之和等于零。

我们可以通过列写各个电流的正负号,并根据已知电流或节点电压求解其他未知量。

直流电路分析

直流电路分析

直流电路分析直流电路是指电流方向恒定的电路,其中电流通过电路元件的方向不发生变化。

在直流电路分析中,我们通常使用基尔霍夫定律和欧姆定律等理论来计算电路中电流、电压和功率的分布情况,以及各个电路元件之间的关系。

1.基尔霍夫定律基尔霍夫定律是直流电路分析中最常用的定律之一。

根据基尔霍夫定律,电路中任意一个闭合回路中的电流代数和为零。

这一定律包括基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律(KCL)表明,电路中一个节点(连接两个或多个元件的交点)的电流代数和为零。

它可以用来计算电路中各个分支的电流。

基尔霍夫电压定律(KVL)表示,电路中一个闭合回路中各个电压源和电压降的代数和为零。

这一定律可以用来计算电路中各个元件之间的电压关系。

2.欧姆定律欧姆定律是描述电阻性元件的电流和电压之间关系的基本定律。

根据欧姆定律,电阻的电流与电阻两端的电压成正比,比例常数为电阻值。

它可以表示为V = IR,其中V代表电压,I代表电流,R代表电阻。

欧姆定律是直流电路分析的重要基础,通过使用欧姆定律,我们可以计算电路中各个电阻元件的电流和电压。

3.串联电路串联电路是指连接在同一路径上的电阻或其他元件。

在串联电路中,电流的大小相等,而电压的总和等于各个元件的电压之和。

通过使用串联电路的分析方法,我们可以计算电路中各个元件的电流和电压。

4.并联电路并联电路是指连接在两个节点之间的电阻或其他元件。

在并联电路中,电压的大小相等,而电流的总和等于各个元件电流之和。

通过使用并联电路的分析方法,我们可以计算电路中各个元件的电流和电压。

5.电路简化在进行直流电路分析时,经常需要对电路进行简化。

通过采用串联电阻和并联电阻的等效电阻,我们可以将复杂的电路简化为更简单的形式,从而更容易进行计算。

6.实际应用直流电路分析在实际应用中非常重要。

例如,在电子器件的设计和电源系统的建立过程中,需要对直流电路进行分析,以确保电流和电压的分布符合设计要求。

直流电路及其分析方法

直流电路及其分析方法

理想电流源(恒流源)
I
U
+
IS
U _
RL
O
IS
I
特点: (1) 内阻R0 = ;
外特性曲线
(2) 输出电流是一定值,恒等于电流 IS ;
(3) 恒流源两端的电压 U 由外电路决定。
例1:设 IS = 10 A,接上RL 后,恒流源对外输出电流。 当 RL= 1 时, I = 10A ,U = 10 V 当 RL = 10 时, I = 10A ,U = 100V 电流恒定,电压随负载变化。
U0=E
电压源
电压源模型 由上图电路可得:
U = E – IR0
O
E
IS RO
电压源的外特性
I
若 R0 = 0 理想电压源 : U E 若 R0<< RL ,U E , 可近似认为是理想电压源。
理想电压源(恒压源)
I
U
+ +
E
E_
U _
RL
O
I
特点: (1) 内阻R0 = 0
外特性曲线
d
R6
c
I3 R3 = I6 R6 +I1 R1
对网孔acba:
I3 b I4 I
I4 R4 = I2 R2 + I6 R6 对网孔bcdb:
+E –
E = I4 R4 + I3 R3
对回路 adbca,沿逆时针方向循行:
I1 R1 + I2 R2 = I3 R3 + I4 R4 对回路 cadc,沿逆时针方向循行:
(4)并联电阻上电流的分配与电阻成反比。
I
两电阻并联时的分流公式:

直流电路的基本分析方法

直流电路的基本分析方法
8
电阻的串联
指示灯的额定电流
+
+
R UR _
INU PN N
0.3A0.05A 6

_
图2.1.4
+
_U
限流电阻的阻值
RUR 18 360
I 0.05
限流电阻消耗的功率
P R R I2 3 6 0 (0 .0 5 )2 W 0 .9 W
可选取360 、1W的限流电阻
9
电阻的并联(起分流作用)
U=U1+U2
7
电阻的串联
例2.1.1 已知指示灯的额定电压为6V,额定功 率为0.3W,电源电压为24V,应如何选择 限流需电阻大小? 解:指示灯的额定电压是6V,不能直接接在24V的
电源上(否则要烧坏)。 怎么办呢?
串联一个电阻R,在电阻R上降掉24-6=18V电压, 剩余的6V电压加在指示灯上保证正常工作。 其电路如图2.1.4所示。
短路线相连,即把短路线无穷
缩短或伸长。
16
电阻的混联
③ 依次把电路元件画在各点之间,
A (D)
再观察元件之间的连接关系。
图2.1.7电路改画后如图2.1.8所示,
R1
由此可直观地看出RAB为
B
R2
C
R4 R5
R3
R A B R 2//R 4 R 3 //R 1//R 5
而 R 2//R 4R 3 2 2 0 0 2 2 0 02 03 0
(c)
15
电阻的混联
例2.1.3 :求图2.1.7所示电路中A、B之间的
等效电阻RAB。
解:
R2
A
C
20
