齐纳式安全栅检验标准作业指导书
第八章 隔离器安全栅校验规范
自动化设备检测与校验手册第八章信号隔离器、配电器及安全栅校验规范1 目的为保证在线使用信号隔离器、配电器和安全栅的准确性和精确度，规范校验工作，特制定本规范。
2 适用范围本规范适用于本公司在线使用并带校验功能的信号隔离器、配电器和安全栅。
3 主要内容信号隔离器是将输入电流或电压信号，变送输出隔离的线性电流或电压信号，提高输入、输出、电源之间的电气隔离性能，以解决信号干扰问题。
配电器可以向现场二线制变送器提供隔离电源，同时将二线制变送器产生的电流或电压信号转换成相互隔离的电流或电压信号信号输出。
安全栅应用在本安防爆系统的设计中，它能在安全区和危险区之间双向转递电信号，并可限制因故障引起的安全区向危险区和能量转递。
信号隔离器、配电器和安全栅在安装投运前必须进行校验后方能启用。
在运行中校验周期一般为每年一次，若中途发现测量值误差过大，也应及时给予校验，以确保仪器仪表的准确度。
3.1外观检查3.1.1仪器外表光洁平整，铭牌清晰完整。
指示灯正常工作，各紧固件无松动。
3.1.2使用额定直流电压为500V的兆欧表测量输入端、输出端、电源端对地绝缘电阻值应＞100MΩ。
3.2信号隔离器、配电器和安全栅校验与测试3.2.1按照端子含义，为需要校验的信号隔离器、配电器和安全栅提供24V DC电源。
3.2.2以电流信号为例，使用过程校验仪电流输出档在输入端分别给定4mA、8mA、12mA、16mA、20mA（注意是否需为外部仪表提供电源），然后用过程校验仪测量其隔离输出电流值，并记录给定值与测得值。
3.2.3将输出端测量的电流值与输入端给定的对应电流值进行对比，如发现某组数值之间相差较大，应该对该组数值重新给定测量。
第八章信号隔离器、配电器及安全栅校验规范3.2.4利用公式δ=[(C2-C1)max/Am]×100%（其中C2为测得值，C1为给定值，公式的含义是取一组测得值与给定值的最大差值除以被测仪表的量程再乘100%）计算出校验前的误差。

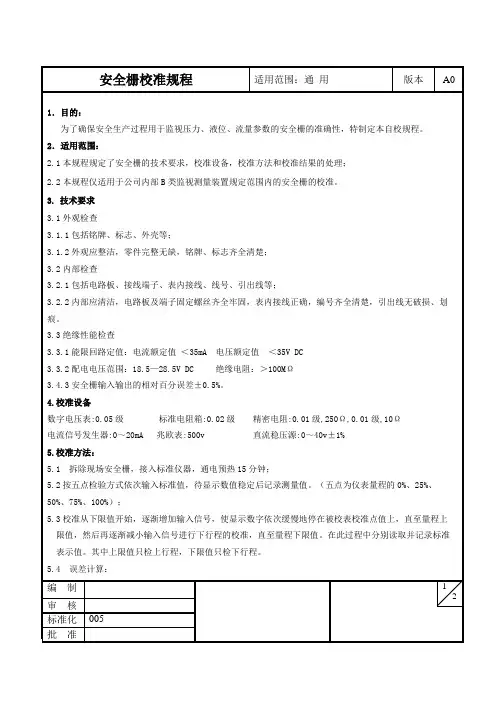

安全栅校准规程005
5.1拆除现场安全栅，接入标准仪器，通电预热15分钟；
5.2按五点检验方式依次输入标准值，待显示数值稳定后记录测量值。（五点为仪表量程的0%、25%、50%、75%、100%）；
5.3校准从下限值开始，逐渐增加输入信号，使显示数字依次缓慢地停在被校表校准点值上，直至量程上限值，然后再逐渐减小输入信号进行下行程的校准，直至量程下限值。在此过程中分别读取并记录标准表示值。其中上限值只检上行程，下限值只检下行程。
1．目的：
为了确保安全生产过程用于监视压力、液位、流量参数的安全栅的准确性，特制定本自校规程。
2．适用范围：
2.1本规程规定了安全栅的技术要求，校准设备，校准方法和校准结果的处理；
2.2本规程仅适用于公司内部B类监视测量装置规定范围内的安全栅的校准。
3.技术要求
3.1外观检查
3.1.1包括铭牌、标志、外壳等；
7.3校准不合格的安全栅按6步骤进行调零，然后再按5步骤校准；
7.4多次校准后仍不合格的安全栅要做降级使用或做报废申请，并做好仪表设备变迁记录；
7.5校准记录台账由校验人员记录、保存，校准仪表后需分管负责人签字确认；
8．校准周期：
现初步拟定在24个月的周期内，对公司所有属于B类计量器具安全栅开展公司内部校准。由电控部、安全生产部协调配合进行校准工作。
5.4误差计算：
△＝（A－A1)/A×100%
式中△--相对百分误差
A--测量值
A1--标准值
相对百分误差在±1.0下量程值，抽出安全栅机芯，露出下量程和上量程校正电位器：用螺丝刀微调下量程螺丝，然后核实被校准表的显示数值是否为下量程值；
3.3.2配电电压范围：18.5—28.5V DC绝缘电阻：＞100MΩ
安全栅使用规范
安全栅使用规范GB/T 2613-2008 工业过程测量和控制系统用电动仪表通用技术条件本标准规定了DDZ-Ⅲ系列电动单元组合仪表中计算器、调节器、配电器、指示仪、记录仪、积算器、比值给定器、安全栅、Q 型操作器,以及电源箱的基本参数、质量指标及评定方法,并规定了DDZ-Ⅲ系列电动单元组合仪表之间传输信息用的模拟直流信号.本标准适用于DDZ-Ⅲ系列电动单元组合仪表计算器,包括加减器、乘除器及开方器.本标准规定的电流信号,适用于DDZ-Ⅲ系列电动单元组合仪表在控制室与现场之间的信息传输,一般不适用于控制室内的信息传输;本标准规定的电压信号,适用于DDZ-Ⅲ系列电动单元组合仪表在控制室内的信息传输;本标准不适用于单元仪表内部的信息传输;本标准不适用于DDZ-Ⅲ系列电动单元组合仪表中个别特殊功能的单元仪表,也不适用于断续信号工作的DDZ-Ⅲ系列电动单元组合仪表,对某些与DDZ-Ⅲ系列电动单元组合仪表配合使用的仪表可参照采用.董立新( 2010-05-11 17:21:04 )：[1];安全保持器;safety barrier安全栅-电偶输入/单通道/回路供电(NPEXA-C11L)安全栅安全栅传输精度:±0.2%F.S(不包括冷端补偿精度).安全栅国家标准为南京优倍电气主持起草,名称《工业过程测量和控制系统用安全栅》.安全栅又称安全保持器.本安回路的安全接口,它能在安全区和危险区之间双向转递电信号,并可限制因故障引起的安全区向危险区和能量转递.一般安全栅有齐纳式、隔离式.本安型安全栅应用在本安防爆系统的设计中,它是安装于安全场所并含有本安电路和非本安电路的装置,电路中通过限流和限压电路限制了送往现场本安回路的能量,从而防止非本安电路的危险能量串入本安电路,它在本安防爆系统中称为关联设备,是本安系统的重要组成部分.本安防爆系统关联设备,是指安装在安全场所,本安电气设备与非本安电气设备之间的相连的电气设备.由于安全栅被设计为介于现场设备与控制室设备之间的一个限制能量的接口,因此无论控制室设备处于正常或故障状态,安全栅都能确保通过它传送给现场设备的能量是本质安全的.中国国家仪器仪表防爆安全监督站是中华人民共和国地区监督生产安全防爆产品的权威机构,对本安型安全栅产品有着严格、科学、详细的规定,只有通过该监督站认证的企业及其所开发生产的产品才具备符合标准的安全性能,否则可能会给使用方的设备、人员和生产造成无可估量的损害.安装位置安全栅安装于安全场所,接收来自危险区的信号,输出安全信号到安全区或危险区.安全栅的结构形式常见的安全栅结构形式分为齐纳式和隔离式.齐纳式安全栅电路中采用快速熔断器、限流电阻或限压二极管以对输入的电能量进行限制,从而保证输出到危险区的能量.它的原理简单、电路实现容易,价格低廉,但因由于其自身原理的缺陷使其应用中的可靠性受到很大影响,并限制了其应用范围,其原因如下:1、安装位置必须有非常可靠的接地系统,并且该齐纳式安全栅的接地电阻必须小于1Ω,否则便失去防爆安全保护性能,显然这样的要求是十分的苛刻并在实际工程应用中难以保证.2、要求来自危险区的现场仪表必须是隔离型,否则通过齐纳式安全栅的接地端子与大地相接后信号无法正确传送,并且由于信号接地,直接降低信号抗干扰能力,影响系统稳定性.3、齐纳式安全栅对电源影响较大,同时也易因电源的波动而造成齐纳式安全栅的损坏.4、由于齐纳式安全栅的电路原理需要吸收输入回路的能量,所以易造成输出不稳定.隔离式安全栅采用了将输入、输出以及电源三方之间相互电气隔离的电路结构,同时符合本安型限制能量的要求.与齐纳式安全相比,虽然价格较贵,但它性能上的突出优点却为用户应用带来了更大的受益:1.由于采用了三方隔离方式,因此无需系统接地线路,给设计及现场施工带来极大方便.2.对危险区的仪表要求大幅度降低,现场无需采用隔离式的仪表.3.由于信号线路无需共地,使得检测和控制回路信号的稳定性和抗干扰能力大大增强,从而提高了整个系统的可靠性.4.隔离式安全栅具备更强的输入信号处理能力,能够接受并处理热电偶、热电阻、频率等信号,这是齐纳式安全栅所无法做到的.5.隔离式安全栅可输出两路相互隔离的信号,以提供给使用同一信号源的两台设备使用,并保证两设备信号不互相干扰,同时提高所连接设备相互之间的电气安全绝缘性能.因此,对比齐纳式和隔离式安全栅的特点和性能后可以看出,隔离式安全栅有着突出的优点和更为广泛用途,虽然其价格略高于齐纳式安全栅,但从设计、施工安装、调试及维护成本来考虑,其综合成本可能反而低于齐纳式安全栅.在要求较高的工程现场几乎无一例外地采用了隔离式安全栅作为主要本安防爆仪表,隔离式安全栅已逐渐取代了齐纳式安全栅,在安全防爆领域得到了日益广泛的应用.本安设备标志定义其中:EX - 防爆标志ⅡC - 气体组别本公司产品防爆级别:EX(ia)ⅡC防爆等级ia:在正常工作状态下,1个计数故障或2个计数故障状态下都不会点燃危险气体,回路必须保证在两个计数故障同时出现时仍然保证安全特性."ia"类电气设备对易于受干扰的元器件必须采用"三重化"设计."ib"类电气设备只能保证在1个计数故障状态下不会点燃危险气体.气体组别:Ⅰ组电气设备 :用于易受甲烷影响的煤矿环境中.Ⅱ组电气设备 :可用于除煤矿以外的爆炸危险环境中.Ⅱ组电气设备根据易燃性物质的不同点燃能量进一步细分.各子组用大写英文字母区分,从下表中可以看出,中国、IEC、欧洲分组标准中ⅡC组所需要的点燃能量最少,即在该组电气设备中,ⅡC组设备具备对ⅡA、ⅡB组的通用性.常见易燃性物质的分组典型气体分组标准点燃特性中国、IEC、欧洲北美甲烷Ⅰ乙炔ⅡC A氢气ⅡC B乙烯ⅡB C丙烷ⅡA D爆炸性危险场所的区域划分在安全防爆系统的设计及防爆产品的选型中,除了需要对爆炸性环境中存在的气体进行分级、分组外,还应根据爆炸性气体出现的频繁程度和持续时间对爆炸性气体危险场所进行区域划分:0区爆炸性气体混合物连续地或长时间地存在的场所.1区爆炸性气体混合物有可能出现的场所2区爆炸性气体混合物不可能出现,或即使出现也是短时间存在的场所本公司产品适用于0区,同时适用1区和2区.隔离式安全栅的安装色标:黄色端(非本安侧)接线通往安全区.蓝色端(本安侧)接线通往危险区.安装中的注意事项:1、安全栅应安装在安全场所,并且环境条件满足《安全栅选型样本》中的"使用条件"的要求.2、隔离式安全栅本安端(蓝色端)和非本安端电路的连接导线在汇线槽中应分开铺设,各自采用独立的保护套管.本安侧的配线管道内不允许有其它电源线,包括其本安电路使用的电源线.3、通往危险场所的导线应选用有蓝色标记的本安导线,导线的软铜面积必须大于0.5mm2,绝缘强度应大于500V.4、在对隔离式安全栅进行通电调试前,必须注意隔离式安全栅的型号、接线方法、线路极性等是否符合设计及产品要求中的规定,否则可能对人身及设备造成伤害.5、严禁用兆欧表测试隔离式安全栅端子之间的绝缘强度.如要检查系统的绝缘强度,应先断开全部隔离式安全栅的接线,否则可能引起安全栅内部电路损坏.6、在现场对安全栅进行编程前,必须先将所有接线断开再接入编程器,然后通电编程,否则可能引起不良后果.7、与隔离式安全栅相连接的现场仪表,均应采用通过经国家认定的有关防爆检验部门进行防爆试验、并取得防爆合格证的仪表.8、在设计、安装、使用、维护隔离式安全栅时,应同时遵守本产品使用手册中的说明及《GB3836.15-2000爆炸性气体环境用电气设备第15部分:危险场所电气安装(煤矿除外)》及《GB50058-1992爆炸和火灾危险环境电力设置设计规范》.。
齐纳安全栅要求.doc
齐纳安全栅要求9二极管安全栅9.1概述二极管安全栅中的二极管用于限制施加到本质安全电路上的电压，可靠限流电阻用于限制流入本质安全电路的电流。
二极管安全栅组件用作本质安全电路和本质安全电路之间作为接口设备，应承受11.1(11.1 二极管安全栅的例行试验11.1.1成品安全栅,每只成品安全栅应进行例行试验，检查每个安全栅元件正常运行情况，及任何熔断器的阻值应符合要求。
如果为本实验目的而需要安全栅内部设置跨接线，则此跨接线的拆除应不影响本质安全性能。
)规定是例行试验。
安全栅承受瞬态故障的能力应按1 0. 8(10.8二极管安全栅和分流器的型式试验用下列试验验证安全栅或安全分流器能否承受瞬态过程的影响。
具有可靠额定值的电阻器应认为能够承受来自规定的预期瞬态过程。
二极管应有制造商技术说明书或通过下列试验表明能够承受峰值电压Um除以熔断器电阻（最低环境温度时）及其串联的可靠电阻阻值之和的电流。
每一种型式的二极管在其使用方向（齐纳二极管为齐纳方向）应能承受重复5次持续时间为50uS的矩形电流脉冲试验，每两次间隔为20mS。
脉冲幅值由Um峰值除以熔断器在最低环境温度是“冷态”电阻（加在电路中串联的可靠电路阻值）确定。
在制造商数据表明在该电流下预先击穿时间大于50uS时，该电流脉冲宽度将变成实际预先击穿时间。
在实际击穿时间不可能从制造商获得现场数据时，10只熔断器应承受上述预期电流，并测定预先击穿时间。
如果该值大于50uS可以使用该值。
应在该试验前和试验后用相同的电流测量二极管电压，测试电流应用元件制造商规定的电流。
测量电压之差应不大于5%（5%的差值包括试验设备的测量部确定度）。
试验时观察到的升压的最高电压，应认为是用上述对半导体限流器件同样方法施加的一系列脉冲的峰值电压。
上述器件试验结束后，应对照元件制造商规定的技术参数进行一致性核对。
对特定制造商制造的同一类器件，仅需要对具有特定电压的典型样品进行试验，以证明该类器件符合要求。
齐纳安全栅
齐纳安全栅（简介）本质安全型爱护无极性平稳／非平稳传输AC／DC兼容目录一、概述二、HAS系列齐纳安全栅使用要求三、产品型号命名四、HSA系列齐纳安全栅参数表五、通用技术参数六、安装连接与接地七、HSA系列齐纳二极管安全栅外形尺寸八、注意事项一、概述安全栅是本质安全型防爆电子设备的关联设备，在非安全环境中使用本安型防爆电子设备时，必须采纳安全栅防爆措施与安全区的设备及线路连接，实现本安防爆系统，用以防止因连接线路上和本安防爆电子设备显现故障时造成的过量能量（电能）窜入危险场所，将窜入危险场所的电能限制在安全值内。
保证在危险环境中安全使用本安型防爆电子设备，保证工作现场安全。
HSA系列齐纳二极管安全栅是依照我研究所多年来，在石油化工行业实际工作中应用安全栅的体会，结合齐纳安全栅特性，自行设计研发的最新产品。
HSA系列齐纳二极管安全栅具有无极性，交直流通用的特点，产品分为平稳和非平稳两种连接方式，即适合于单独应用，也适合于较大的，多组合安全栅本安型防爆电子设备系统工作。
本产品符合GB3836.1 - 2000，《爆炸性气体环境用电器设备》第一部分通用要求和GB3836.4 - 2000《爆炸性气体环境用电气设备》第四部分本质安全型的规定，并取得了国家CEC《石油和化学工业电气产品防爆质量监督检验中心》颁发的防爆电气产品防爆合格证。
二、HSA系列齐纳二极管安全栅使用要求1、在使用HSA系列齐纳二极管安全栅时，应将安全栅放置在安全工作区，必须在危险工作环境使用时，应采纳隔爆方式，将安全栅放置在隔爆装置内，按隔爆装置要求连接使用。
2、HSA系列齐纳二极管安全栅属于一次性使用装置，不得修复使用，如必须修复，应由专业技术人员修复后，经重新检测鉴定合格后方可使用。
3、HSA系列齐纳二极管安全栅与本安型防爆电子设备配套使用时，所选用安全栅与本安型防爆电子设备都应取得国家防爆质量监督检验中心颁发的防爆合格证，并经防爆检验单位确认后，可组成本安防爆系统。
S2000系列齐纳安全栅使用说明书
S2000系列齐纳安全栅使用说明书一．概述S2000系列齐纳安全栅能与各种现场的一次仪表如：4－20mA的压力、温度、流量、电信号变送器；电器转换器、电气阀门定位器、各类热电偶、热电阻、开关量、报警器、脉冲信号等各种特殊仪表，组成本质安全防爆系统，用于现代化工业的自动化过程控制，广泛地用于石油化工、冶金、医药、船舶等领域。
可限制危险能量进入具爆炸性危险气体环境的可靠设备。
二．结构与外型尺寸S2000系列齐纳安全栅采用两种不同的外型和安装尺寸，外壳由阻燃防弧塑料压制成型，整个安全栅电路以阻燃环氧树脂封装在壳体内，各端子间的爬电距离、电气间隙及材料的相对泄痕指数均符合GB 3836.4中的有关规定。
外形尺寸见图1、图2。
三．主要技术参数正常工作条件a.环境温度：－20ºC～+40ºC ；b.相对湿度：< 95% RH ;c. 大气压：80～110 Kpa ;四．安全栅与一次仪表的配套要求1.安全栅应安装在非危险区；2.导流条和机壳绝缘，各导流条之间要用线芯截面积4mm²以上的铜导线或电缆线相互连接；3. 使用前请认真核对安全栅的型号、极性和工作电压；4. 禁止用兆欧表直接测量安全栅端子之间的绝缘。
检查系统线路时，必须断开全部安全栅的接线；5. 安全栅的本安端和非本安端的接线不允许接错；6. 一旦安全栅损坏，用户不得自已修复，应及时更换；7. 本安防爆系统的基本组合条件为：Uo ≤UìIo ≤IìCo ≥Cp + CìLo ≥Lp + Li其中：Uo为最高输出电压; Io为最大输出电流; Co为最大负载电容; Lo为最大负载电感; Ui为一次仪表允许的最高输入电压; Ii为一次仪表允许的最大输入电流; Ci为一次仪表的最大内部等效电容; Li为一次仪表的最大内部等效电感; Cp为连接导线（或电缆）允许的最大分布电容; Lp为连接导线（或电缆）允许的最大分布电感。
