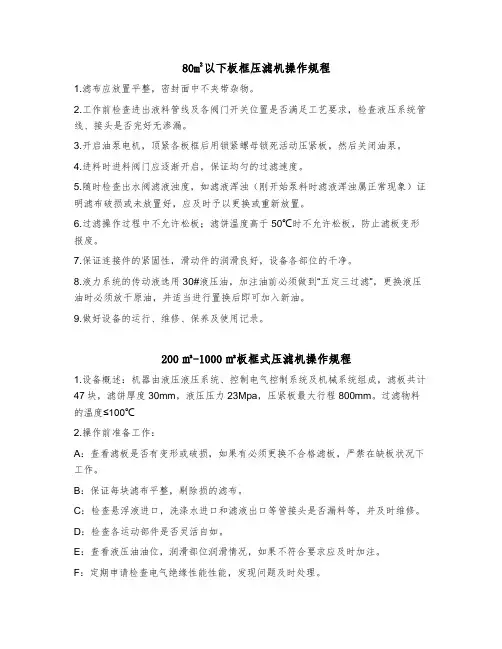

80m2以下板框压滤机操作规程1.滤布应放置平整，密封面中不夹带杂物。
2.工作前检查进出液料管线及各阀门开关位置是否满足工艺要求，检查液压系统管线、接头是否完好无渗漏。
3.开启油泵电机，顶紧各板框后用锁紧螺母锁死活动压紧板，然后关闭油泵。
4.进料时进料阀门应逐渐开启，保证均匀的过滤速度。
5.随时检查出水阀滤液浊度，如滤液浑浊（刚开始泵料时滤液浑浊属正常现象）证明滤布破损或未放置好，应及时予以更换或重新放置。
6.过滤操作过程中不允许松板；滤饼温度高于50℃时不允许松板，防止滤板变形报废。
7.保证连接件的紧固性，滑动件的润滑良好，设备各部位的干净。
8.液力系统的传动液选用30#液压油，加注油前必须做到“五定三过滤”，更换液压油时必须放干原油，并适当进行置换后即可加入新油。
9.做好设备的运行、维修、保养及使用记录。
200㎡-1000㎡板框式压滤机操作规程1.设备概述：机器由液压液压系统、控制电气控制系统及机械系统组成，滤板共计47块，滤饼厚度30mm，液压压力23Mpa，压紧板最大行程800mm。
过滤物料的温度≤100℃2.操作前准备工作：A：查看滤板是否有变形或破损，如果有必须更换不合格滤板，严禁在缺板状况下工作。
B：保证每块滤布平整，剔除损的滤布。
C：检查悬浮液进口，洗涤水进口和滤液出口等管接头是否漏料等，并及时维修。
D：检查各运动部件是否灵活自如。
E：查看液压油油位，润滑部位润滑情况，如果不符合要求应及时加注。
F：定期申请检查电气绝缘性能性能，发现问题及时处理。
G：压力表上限、下限调整是否在规定范围（上限≤23Mpa,下限≤19Mpa；差额﹤4Mpa）3.操作顺序：A：开启电源开关；B：启动油泵电机，运转正常后按下“压紧”按钮，使压板将滤板压紧并稳定在23Mpa.C：打开“自动保压”开关，使机器进入自动保压状态。
D：开启进料阀门，启动物料泵，将待滤物料打入压滤机。
E：过滤完毕，开启洗液阀门，对滤饼进行冲洗。
板框压滤机操作规程
板框压滤机操作规程
一、引言
板框压滤机是一种常用的固液分离设备，广泛应用于各个领域
的固液分离过程中。
为了确保板框压滤机的正常运行和安全使用，
制定本操作规程。
二、设备概述
板框压滤机由进料系统、过滤系统、压滤系统、排渣系统、洗
涤系统等部分组成。
为了使板框压滤机正常运行，需要进行以下操作：
1. 准备工作
（1）检查板框压滤机设备是否完好。
确保滤板、滤框、滤布、滤床等部分无损坏或堵塞。
（2）检查板框压滤机周围是否有杂物或障碍物，保持设备周围环境整洁。
（3）检查进料系统和排渣系统是否畅通，确保进出料畅通顺利。
2. 开机操作
（1）按照设备排布，确认启动按钮位置并打开总电源开关。
（2）检查电气设备运行情况，确保电机、泵等设备正常运转。
（3）重新设置面板上的各个参数，根据需要调整压力、温度、流量等参数。
（4）按下启动按钮，开始板框压滤机的正常运行。
3. 进料操作
（1）将待处理的固液混合物通过泵等设备加入进料槽。
注意控制进料速度，不能让过快或过慢。
（2）通过调节进料阀门，控制进料的流速和进料量，以确保板框压滤机正常分离固液。
4. 压滤操作
（1）进料完成后，关闭进料阀门，开始压力过滤。
（2）根据需要设置压力过滤时间和压力过滤压力，以保证固液分离效果。
板框压滤机说明书
板框压滤机使用说明书一、概述板框压滤机是一种较新型的高效、快速的过滤器，电动机型采用了液压执行、PLC控制模式，提高了设备控制的可靠性、稳定性和安全性。
板框压滤机的过滤面积比一般的滤器面积大几倍，广泛使用在悬浮液的过滤、分离领域。
板框压滤机的结构简单、设备紧凑、过滤面积大而占地面积小、操作压力高、滤饼含水量少、对各种物料的适用能力强，适用于间歇操作的场合。
二、适用范围1、化工：染料、颜料、荧光粉、保险粉、净水剂等。
2、医院：抗生素、植酸钙、中药、有机磷、糖化酶等。
3、食品：白酒、饮料、啤酒、酵母、柠檬酸、植物蛋白、豆奶、海藻等。
4、冶金：金矿、银矿、铜矿、铁矿、锌矿、稀土等粉末选矿等。
5、陶土：高岭土、膨润土、活性土、瓷土、电子陶瓷土等。
6、污水处理：化工污水、冶炼污水、电镀污水、皮革污水、印染污水、酿造污水、制药污水、环境污水等三、工作原理板框压滤机的工作原理相对简单，工作流程：压紧滤板—进料—滤饼压榨—滤饼洗涤—滤饼吹扫—卸料。
首先过滤的料液通过输料泵在一定的压力下，从后顶板的进料孔进入到各个滤室，通过滤布，固体物被截留在滤室中，并逐步形成滤饼；液体则通过板框上的出水孔排出机外。
随着过滤过程的进行，滤饼过滤开始，泥饼厚度逐渐增加，过滤阻力加大。
过滤时间越长，分离效率越高。
特殊设计的滤布可截留粒径小于1μm的粒子。
板框压滤机的排水可分为明流和暗流两种形式。
滤液通过板框两侧的出水孔直接排出机外的为明流式，明流的好处在于可以观测每一块滤板的出液情况，通过排出滤液的透明度直接发现问题；若滤液通过板框和后顶板的暗流孔排出的形式称为暗流。
当需要洗涤时，关闭漂洗板的出水阀，同时打开压干板出水阀，漂洗水在一定的压力作用下，于漂洗板水槽穿过滤布、透过滤饼、在穿过滤布到达压干板水槽，汇流入排液阀排出机外。
这样，经过循环漂洗后，滤饼中残留的滤液被漂洗水充分地带出机外，达到了漂洗效果。
四、设备材质及构造板框压滤机由压滤机滤板、液压系统、压滤机框、滤板传输系统和电气系统等五大部分组成。
板框压滤机操作规程

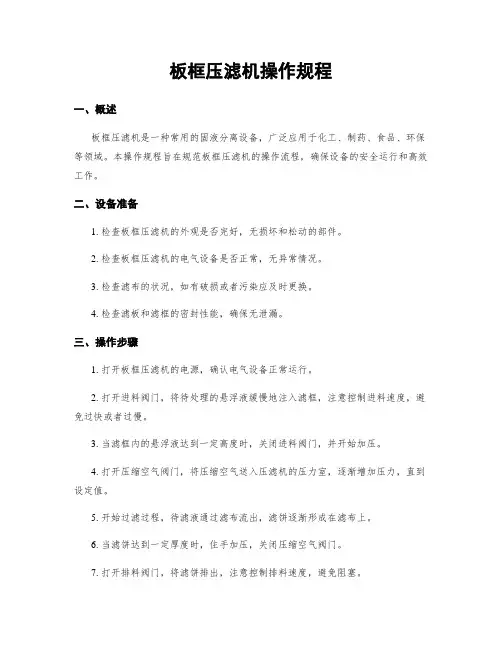

板框压滤机操作规程一、概述板框压滤机是一种常用的固液分离设备，广泛应用于化工、制药、食品、环保等领域。
本操作规程旨在规范板框压滤机的操作流程，确保设备的安全运行和高效工作。
二、设备准备1. 检查板框压滤机的外观是否完好，无损坏和松动的部件。
2. 检查板框压滤机的电气设备是否正常，无异常情况。
3. 检查滤布的状况，如有破损或者污染应及时更换。
4. 检查滤板和滤框的密封性能，确保无泄漏。
三、操作步骤1. 打开板框压滤机的电源，确认电气设备正常运行。
2. 打开进料阀门，将待处理的悬浮液缓慢地注入滤框，注意控制进料速度，避免过快或者过慢。
3. 当滤框内的悬浮液达到一定高度时，关闭进料阀门，并开始加压。
4. 打开压缩空气阀门，将压缩空气送入压滤机的压力室，逐渐增加压力，直到设定值。
5. 开始过滤过程，待滤液通过滤布流出，滤饼逐渐形成在滤布上。
6. 当滤饼达到一定厚度时，住手加压，关闭压缩空气阀门。
7. 打开排料阀门，将滤饼排出，注意控制排料速度，避免阻塞。
8. 清洗滤布和滤板，确保无残留物。
9. 关闭排料阀门，清理设备周围的杂物和污染物。
10. 关闭板框压滤机的电源，完成操作。
四、安全注意事项1. 操作人员必须熟悉板框压滤机的操作规程和设备结构，严禁未经培训人员操作设备。
2. 在操作过程中，严禁将手或者其他物体伸入滤框内部，以免发生意外伤害。
3. 加压过程中，应注意观察压力表的变化，避免超过设定压力范围。
4. 在排料过程中，应注意滤饼的状态，避免阻塞和溢出。
5. 操作结束后，及时清理设备，保持设备的清洁和整洁。
6. 如发现设备异常情况，应即将停机检修，并报告相关人员。
五、设备维护1. 定期对板框压滤机进行检查和维护，保持设备的正常运行。
2. 滤布和滤板应定期更换，以保证过滤效果。
3. 定期清洗设备内部和外部，去除积尘和污垢。
4. 对电气设备进行定期检查，确保正常运行。
5. 如发现设备故障或者异常情况，应及时维修或者更换部件。
(完整word版)板框压滤机技术规范书

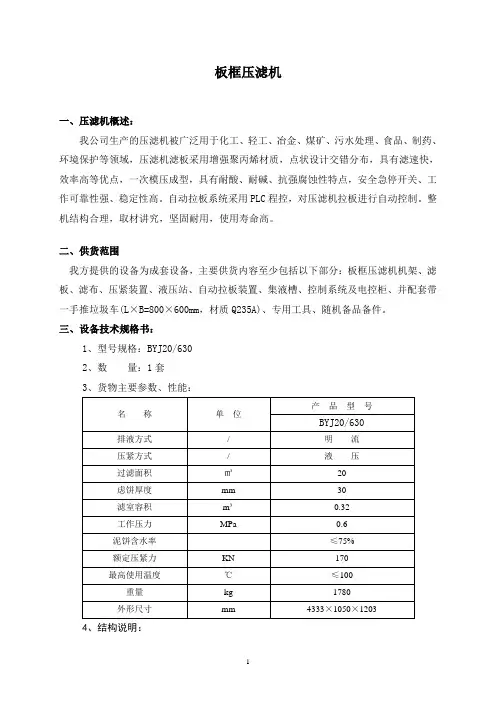

板框压滤机一、压滤机概述：我公司生产的压滤机被广泛用于化工、轻工、冶金、煤矿、污水处理、食品、制药、环境保护等领域，压滤机滤板采用增强聚丙烯材质，点状设计交错分布，具有滤速快，效率高等优点，一次模压成型，具有耐酸、耐碱、抗强腐蚀性特点，安全急停开关、工作可靠性强、稳定性高。
自动拉板系统采用PLC程控，对压滤机拉板进行自动控制。
整机结构合理，取材讲究，坚固耐用，使用寿命高。
二、供货范围我方提供的设备为成套设备，主要供货内容至少包括以下部分：板框压滤机机架、滤板、滤布、压紧装置、液压站、自动拉板装置、集液槽、控制系统及电控柜、并配套带一手推垃圾车(L×B=800×600mm，材质Q235A)、专用工具、随机备品备件。
三、设备技术规格书：1、型号规格：BYJ20/6302、数量：1套3、货物主要参数、性能：4、结构说明：板框压滤机是一种间歇操作的，在压力作用下向侧面过滤的过滤器组。
按其滤液排出机外的形式分明流和暗流两种。
明流压滤机的滤液分别由各块滤板排入集液箱中，其滤液是可见的，因此便于监视滤液质量，适用于滤液蒸汽无毒的悬浮液过滤；暗流压滤机的滤液于机内汇聚后排出机外，适用于滤液蒸汽对人体有害的悬浮液过滤。
本机采用明流式。
压滤机的结构，是由成套的顺序交替排列的滤板和滤框以及包括有压紧装置、压紧板、止推板、横梁等部分的机架所组成。
滤板和滤框的侧面铸有把手，支撑于机架的横梁上，滤板和滤框间衬有作为过滤介质之滤布，借压紧装置之作用，将滤板和滤框压紧在不动的止推板和可移动的压紧板之间，从而形成了一个又一个单独的过滤室，此时被压紧在滤板和滤框压紧面间之滤布作为填料之用。
过滤时，滤框作为悬浮液接受室，而侧面带有沟槽之滤板，作为滤布泄液之基地，在滤板和滤框相应位置上设有2个通液孔，当压紧后，构成2条完整的通道，与滤框相通之通道供导入悬浮液，对于暗流压滤机，上部通道和滤板相通，引出滤板：对手明流压滤机，上部通道和洗涤滤板相通，供引入洗涤液和吹干用压缩空气，在滤板、洗涤滤板、压紧板和止推板之下角装有滤液阀，控制滤液之排出，所排出之滤液汇集于集液槽中再引向别处。
大张家板框压滤机操作规程

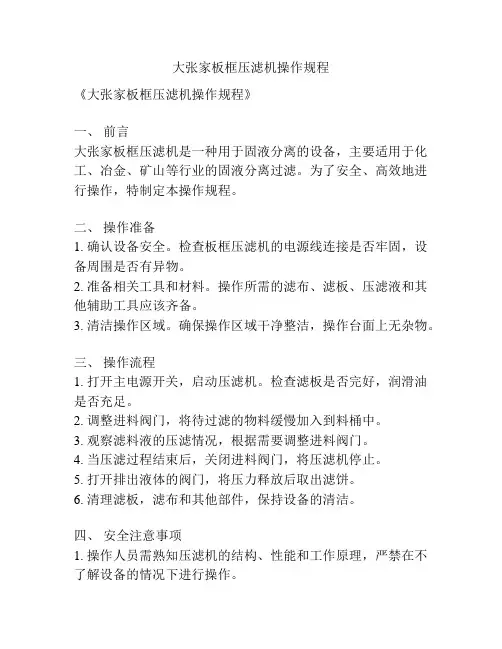

大张家板框压滤机操作规程
《大张家板框压滤机操作规程》
一、前言
大张家板框压滤机是一种用于固液分离的设备，主要适用于化工、冶金、矿山等行业的固液分离过滤。
为了安全、高效地进行操作，特制定本操作规程。
二、操作准备
1. 确认设备安全。
检查板框压滤机的电源线连接是否牢固，设备周围是否有异物。
2. 准备相关工具和材料。
操作所需的滤布、滤板、压滤液和其他辅助工具应该齐备。
3. 清洁操作区域。
确保操作区域干净整洁，操作台面上无杂物。
三、操作流程
1. 打开主电源开关，启动压滤机。
检查滤板是否完好，润滑油是否充足。
2. 调整进料阀门，将待过滤的物料缓慢加入到料桶中。
3. 观察滤料液的压滤情况，根据需要调整进料阀门。
4. 当压滤过程结束后，关闭进料阀门，将压滤机停止。
5. 打开排出液体的阀门，将压力释放后取出滤饼。
6. 清理滤板，滤布和其他部件，保持设备的清洁。
