雷达标绘练习题
雷达试题及答案
雷达试题及答案一、单项选择题（每题2分，共10分）1. 雷达的工作原理是通过发射和接收电磁波来探测目标的，这种电磁波被称为：A. 无线电波B. 红外线C. 紫外线D. 微波答案：A2. 下列哪项不是雷达系统的主要组成部分？A. 发射机B. 天线C. 显示器D. 接收机答案：C3. 雷达的分辨率是指雷达能够区分的最小目标距离或角度，下列哪项不是影响雷达分辨率的因素？A. 工作频率B. 脉冲宽度C. 雷达功率D. 天线增益答案：C4. 多普勒效应在雷达技术中主要用于：A. 目标检测B. 速度测量C. 距离测量D. 方向测量答案：B5. 下列关于雷达天线的说法，错误的是：A. 天线负责发射和接收电磁波B. 天线的形状和尺寸会影响雷达的性能C. 天线增益越高，雷达探测距离越远D. 雷达天线不能同时发射和接收信号答案：D二、多项选择题（每题3分，共15分）1. 雷达系统的主要功能包括：A. 目标检测B. 目标跟踪C. 目标识别D. 目标摧毁答案：ABC2. 下列哪些因素会影响雷达的探测范围？A. 工作频率B. 脉冲宽度C. 雷达高度D. 目标大小答案：ACD3. 雷达信号处理的目的是：A. 提高信号的信噪比B. 检测目标的存在C. 测量目标的位置D. 消除干扰答案：ABCD4. 雷达的分类可以根据：A. 工作频率B. 探测目标的类型C. 雷达的用途D. 雷达的工作原理答案：AC5. 下列哪些技术可以提高雷达的抗干扰能力？A. 频率捷变B. 脉冲压缩C. 多普勒滤波D. 相控阵技术答案：ABCD三、判断题（每题1分，共10分）1. 雷达的探测距离与目标的大小无关。
（错误）2. 雷达的天线增益越高，其探测范围越广。
（正确）3. 雷达的分辨率仅与脉冲宽度有关。
（错误）4. 多普勒效应可以用来测量静止目标的速度。
（错误）5. 雷达天线的波束宽度越窄，其分辨率越高。
（正确）6. 雷达系统不能同时进行目标检测和目标跟踪。
雷达标绘练习题
《雷达标绘》练习题本内容适用船舶驾驶人员参加二小证培训之用，内容包括：真运动作图、相对运动单次避让作图、相对运动多目标避让作图、相对运动多次避让作图四部分。
作图精度要求：航向方位误差在±3°之内速度误差在±1节之内距离误差在±0.′3之内时间误差在±3m之内一、真运动作图1、本船雾航，航向120°，航速15节，雷达测得回波数据如下：时间真方位距离1154 220° 10′1200 219° 8′.81206 217° 7′.9试作真运动图，求:(1)来船的航向和航速。
(2)10分钟后，来船的距离和方位。
2、本船雾航，航向350°，航速20节，雷达测得回波数据如下：时间真方位距离0610 275° 8′0616 271.5° 6′.80622 268° 5′.7试作真运动图，求:（1）来船的航向和航速。
（2）本船0622右转30°，求来船0628的方位、距离。
3、本船雾航，航向210°，航速15节，雷达测得回波数据如下：时间真方位距离0800 270° 7′0806 271° 6′.20812 272° 5′.4试作真运动图，求:（1）来船的航向和航速。
（2）0818本船减速到5节（不计冲程），求0828来船的方位、距离4、本船雾航，航向010°，航速20节，雷达测得回波数据如下：时间真方位距离0610 060° 9′0616 060° 8′0622 060° 7′试作真运动图，求:（1）来船的航向和航速。
（2）本船0625右转40°，并测得来船真方位060°，距离6′，0631测得来船真方位5、本船雾航，航向030°，航速15节，雷达测得回波数据如下：时间真方位距离0800 300° 7′0806 301° 6′.20812 302° 5′.4试作真运动图，求:（1）来船的航向和航速。
《自动雷达标绘仪》题库
答案：y 编号：4859
43、在跟踪建立过程中，跟踪窗(波门)的大小是固定不变的。
答案：n 编号：4860
44、一旦录取的操作完毕,该目标即被稳定跟踪。
27、恒虚警处理对同频雷达干扰无法加以去除。
答案：y 编号：4809
28、在ARPA跟踪器的信号积累判断方法中，如实际信号积累数大于成等于M时，则认为存在目标。
答案：y 编号：4818
29、各种型号ARPA的MOON值不同，因而检测性能也不同。
答案：y 编号：4819
30、所谓录取目标,就是选择需要跟踪的目标。
34、通常,将对闯入警戒圈的目标加以自动录取和跟踪,这也是IMO要求的必备功能。
答案：n 编号：4836
35、APRA自动录取目标的优点是自动清除不要的目标。
答案：n 编号：4837
36、ARPA的自动录取功能具有方便、迅速的优点，并且可按优先等级不同，区别碰撞危险程度的不同予以先后录取。
答案：n 编号：4915
60、PAD型ARPA，若来船没有真矢量显示,而PAD把来船回波和跟踪窗套住,则该目标为静止的。
答案：y 编号：4916
61、ARPA显示器应包含导航雷达性能标准规定雷达显示器必须提供的全部数据。
答案：y 编号：4929
62、对所选定的被跟踪目标，ARPA至少应能同时显示其方位和距离，或真航向和真航速，或CPA和TCPA。
答案：y 编号：4838
37、由于ARPA自动录取跟踪容量大，且具有识别目标性质的功能，所以录取的目标都是重要的。
雷达定位与导航习题及答案
雷达定位与导航第一节物标得雷达图像2203、船用导航雷达得显示器属于哪种显示器＿___＿_____。
Ａ.平面位置 B.距离高度C．方位高度D。
方位仰角220４、船用导航雷达发射得电磁波属于哪个波段__＿____＿__。
Ａ.长波Ｂ.中波C。
短波D。
微波2２0５、船用导航雷达可以测量船舶周围水面物标得＿____＿____.A.方位、距离Ｂ.距离、高度C．距离、深度 D.以上均可２206、船用导航雷达显示得物标回波得大小与物标得________＿_有关。
A.总面积B.总体积C。
迎向面垂直投影D。
背面水平伸展得面积２207、船用导航雷达发射得电磁波遇到物标后，可以_＿＿＿___＿__。
A。
穿过去B．较好得反射回来C．全部绕射过去Ｄ。
以上均对２208、本船雷达天线海面以上高为16米,小岛海面以上高为2５米，在理论上该岛在距本船多远得距离内才能探测得到_＿___＿_＿_＿.A．２０米Ｂ。
2０海里C.20千米D.以上均不对2２0９、本船雷达天线海面以上高度为１6米,前方有半径为４海里得圆形小岛，四周平坦,中间为山峰,海面以上高度为25米。
当本船驶向小岛时，雷达荧光屏上首先出现得回波就是小岛那个部分得回波_____＿__＿_。
Ａ．离船最近处得岸线B．离船最远处得岸线C。
山峰D．A、C一起出现2210、本船雷达天线海面以上高度16米,前方有半径为2海里得圆形小岛,四周低，中间为山峰,海面以—上高度为49米门当本船离小岛4海里时，雷达荧光屏上该岛回波得内缘(离船最近处)对应于小岛得_____＿＿＿__。
A．山峰B。
离船最近得岸线C。
山峰与岸线间得某处D．以上均不对２２１1、对于一个点目标,造成其雷达回波横向扩展得因素就是___＿＿_＿___。
A．目标闪烁B。
水平波束宽度C．CRＴ光点直径 D.Ａ＋B+C22１2、远处小岛上有两个横向分布得陡峰，间距为１海里，海面以上高度均为36米，本船雷达天线海面以上高度为１6米，本船离岛至少__＿__＿__＿_海里外时，小岛回波将分离成两个回波.Ａ.6 B。

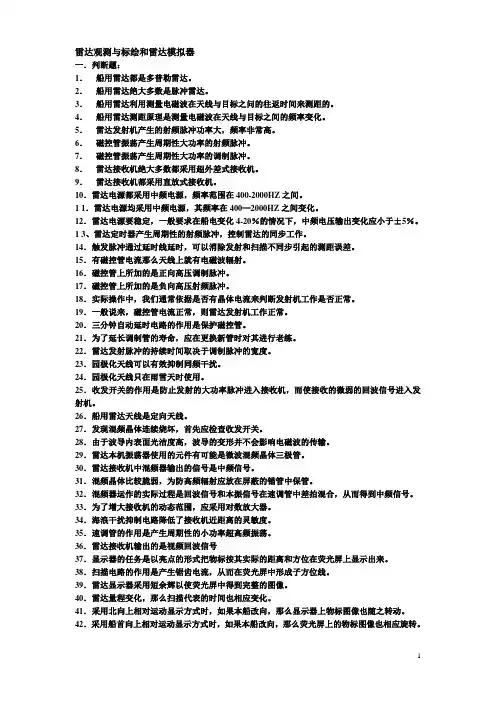

雷达观测与标绘和雷达模拟器、ARPA习题集(新题库)
雷达观测与标绘和雷达模拟器一．判断题：1．船用雷达都是多普勒雷达。
2．船用雷达绝大多数是脉冲雷达。
3．船用雷达利用测量电磁波在天线与目标之问的往返时间来测距的。
4．船用雷达测距原理是测量电磁波在天线与目标之间的频率变化。
5．雷达发射机产生的射频脉冲功率大，频率非常高。
6．磁控管振荡产生周期性大功率的射频脉冲。
7．磁控管振荡产生周期性大功率的调制脉冲。
8．雷达接收机绝大多数都采用超外差式接收机。
9．雷达接收机都采用直放式接收机。
10．雷达电源都采用中频电源，频率范围在400-2000HZ之间。
1 1．雷达电源均采用中频电源，其频率在400—2000HZ之间变化。
12．雷达电源要稳定，一般要求在船电变化4-20％的情况下，中频电压输出变化应小于±5％。
1 3、雷达定时器产生周期性的射频脉冲，控制雷达的同步工作。
14．触发脉冲通过延时线延时，可以消除发射和扫描不同步引起的测距误差。
15．有磁控管电流那么天线上就有电磁波辐射。
16．磁控管上所加的是正向高压调制脉冲。
17．磁控管上所加的是负向高压射频脉冲。
18．实际操作中，我们通常依据是否有晶体电流来判断发射机工作是否正常。
19．一般说来，磁控管电流正常，则雷达发射机工作正常。
20．三分钟自动延时电路的作用是保护磁控管。
21．为了延长调制管的寿命，应在更换新管时对其进行老练。
22．雷达发射脉冲的持续时间取决于调制脉冲的宽度。
23．园极化天线可以有效抑制同频干扰。
24．园极化天线只在雨雪天时使用。
25．收发开关的作用是防止发射的大功率脉冲进入接收机，而使接收的微弱的回波信号进入发射机。
26．船用雷达天线是定向天线。
27．发现混频晶体连续烧坏，首先应检查收发开关。
28．由于波导内表面光洁度高，波导的变形并不会影响电磁波的传输。
29．雷达本机振荡器使用的元件有可能是微波混频晶体三极管。
30．雷达接收机中混频器输出的信号是中频信号。
31．混频晶体比较脆弱，为防高频辐射应放在屏蔽的锚管中保管。
雷达考试题及答案
雷达考试题及答案一、单选题（每题2分，共20分）1. 雷达的工作原理是通过发射和接收什么波来检测物体的？A. 声波B. 光波C. 电磁波D. 热波答案：C2. 雷达的探测距离主要取决于以下哪个因素？A. 雷达的发射功率B. 雷达接收器的灵敏度C. 目标物体的大小D. 所有以上因素答案：D3. 下列哪项不是雷达的主要组成部分？A. 发射机B. 天线C. 显示器D. 导航系统答案：D4. 雷达波束的宽度通常用来描述什么？A. 雷达的分辨率B. 雷达的探测范围C. 雷达的发射功率D. 雷达的接收频率答案：A5. 多普勒效应在雷达技术中主要用于检测目标的什么？A. 速度B. 方向C. 距离D. 大小答案：A6. 雷达的分辨率是指雷达能够区分两个相邻目标的最小距离，通常与什么有关？A. 雷达的波长B. 雷达的发射功率C. 雷达的天线尺寸D. 目标物体的材料答案：C7. 雷达的频率越高，其分辨率越？A. 低B. 高C. 不变D. 无法确定答案：B8. 雷达的波长越长，其穿透能力越？A. 强B. 弱C. 不变D. 无法确定答案：A9. 雷达在军事领域主要用于什么？A. 导航B. 通信C. 侦察D. 所有以上答案：D10. 下列哪项不是雷达的干扰源？A. 电子干扰B. 地形反射C. 太阳辐射D. 目标物体的反射答案：D二、多选题（每题3分，共15分）1. 雷达在民用领域主要用于以下哪些方面？A. 气象监测B. 交通管理C. 航空导航D. 军事侦察答案：ABC2. 雷达的类型可以根据以下哪些标准进行分类？A. 工作频率B. 探测距离C. 用途D. 工作方式答案：ACD3. 下列哪些因素会影响雷达的探测效果？A. 天气条件B. 目标物体的形状C. 目标物体的材料D. 雷达的发射功率答案：ABCD4. 雷达信号处理中常用的技术包括哪些？A. 滤波B. 压缩C. 调制D. 解调答案：ABD5. 雷达的天线设计通常需要考虑哪些因素？A. 波束宽度B. 波束形状C. 增益D. 极化方式答案：ABCD三、判断题（每题1分，共10分）1. 雷达的分辨率与天线尺寸成正比。
雷达题库
48B在航海雷达显示器上，可测得的目标。
A水面以上的形状 B方位和距离C水面以上的大小 D水面以上的高度39C雷达测距原理是测量电波在天线与目标之间的＿＿＿。
A往返传播的距离 B传播速度C往返传播时间 D传播距离45D船用雷达是建立在无线电波在任何两种媒质的边界面上必然产生反射，以及＿＿＿等基本传播特性的基础上的。
A无线电波的传播是沿地表进行的 B无线电波的传播是沿直线进行的C无线电波的传播速度是常数 D B+C32C电磁波在真空中传播的速度是＿＿＿。
A 3Xl06米/秒B 3X107 米/秒C 3XlO8米/秒D 3Xl09米/秒35C 控制雷达整机同步工作的是____。
A电源 B扫描电路 C触发脉冲 D收发开关49D 正常开启雷达，设雷达一切电压正常，但发射机不工作，荧光屏上没有扫描线，应首先查____。
A各种保险丝 B发射机 C显示器 D触发脉冲55C 船用雷达是一种雷达。
A 调频B 调幅C 脉冲D 连续波29D 船用雷达工作频率是指每秒钟：A触发脉冲的次数 B脉冲重复次数C发射脉冲次数 D发射脉冲的射频振荡次数15C 雷达电源应在船电电压变化____的情况下，输出的中频电位变化应小于士5%。
A 士10%B 土15%C 土20%D 士25%31D 船用雷达需要的电源电压为:A直流11O伏 B交流22O伏 C交流380伏 D中频交流电50C 雷达的触发脉冲延迟时间调整的目的是。
A 提高距离分辨力B 提高方位分辨力C 提高测距精度D 提高测方位精度51B 雷达磁控管在调制脉冲作用下，产生发射脉冲，该发射脉冲的峰值功率＿＿＿，平均功率。
A很大，很大 B很大，很小 C很小，很大 D很大，稍小15B 雷达调制器的任务是，在触发脉冲作用下，产生____脉冲加到____。
A 正高压矩形，磁控管阳极B 负高压矩形，磁控管阴极C 正高压梯形，磁控管阳极D 负高压梯形，磁控管阴极39C 船用雷达发射机的组成中，除了调制器外，还有一个重要的微波器件是。
雷达标绘
幻灯片1雷达标绘●雷达标绘与作图的用途●通过雷达标绘与作图，可以充分发挥雷达在避碰中的作用，确保船舶在能见度不良时的安全航行。
在避碰中雷达标绘与作图有如下作用：●能获得碰撞危险的早期警报；●能准确获得两船的最近会遇距离和会遇时间；●可精确求得来船的航向和航速；●可求出本船有效的避让措施；可判断来船的行动及双方避让行动是否有效。
幻灯片2碰撞案例分析幻灯片3碰撞案例分析●碰撞危险判断：幻灯片8舰操绘算图●使用舰操绘算图作相对运动图，具有标绘迅速、方便等优点。
图上印有等距离圈、方位圈、比例尺及对数比例尺等，可以直接使用。
幻灯片9一、求来船的运动要素（航向与航速）●作出本船航向线。
●根据两次观测得来的来船的方位和距离，在舰操绘算图上标出第一次的A点和第二次的C点，连接AC并延长。
如果两次观测的时间间隔为t，则相对运动速度，相对运动方向为矢量。
●根据我船的航向和航速，过A点作我船航向的反航向线，截取（V0为我船的航速），连接BC，则矢量即为来船的航向和航速。
BC的长度为来船在时间间隔t内的航程，来船航速为。
将矢量平移至原点O，在方位圈上读取的度数即为来船的航向。
幻灯片10一、求来船的运动要素（航向与航速）●例题1：设本船真航向010°，航速12节，雷达观测来船回波资料如下：●1030真方位050°，距离8.′0海里●1040真方位049°，距离6.′5海里●求来船的航向和航速。
●解：（参见图9—3）●作出本船航向线。
●在舰操图上分别标出A点（050°，8.′0）和C点（049°，6.′5），连接A点和C点得相对运动线AC。
●过A点作本船航向的反航向线AB，AB等于我船在时间t（t=1min）内的航程，即海里。
●连接BC，量得BC=1.4海里，则来船航速节；将BC平移至原点O，得来船航向为321°。
幻灯片11一、求来船的运动要素（航向与航速）幻灯片12二、求最近会遇距离与会遇时间（DCPA和TCPA）●由图9—2可知，是相对运动线，即●它是判断会遇最近距离及到达会遇最近的时间的重要依据。
题库：自动雷达标绘仪
A、 因避碰应用是主要 的，故只要输入本船 对水航速；
C
1
B08020107
8
2
1
7
ARPA 对传感器原始信号进行预处理的目的是：
A、视频信号量化，抑 制杂波；
B、罗经信号数字化；
C、计程仪信号数字化； D、A+B+C。
D
1
B08020108
8
2
1
8
用于 ARPA 系统中输入接口的主要用途是：
A、 放大传感器信号的 幅度；
B、容易丢失目标；
C、不易丢失目标；
D、A+C 对。
D
1
B08030109
8
3
1
9
各种型号 ARPA 的 MOON 值不同，因而检测性能也 不同，例如：A、MOON=6/8；B、MOON=3/5；C、 MOON=2/2。
A、 (A)最好； (C)最差； B、(C)最好；(A)最差；(B)居 (B)居中。 中。
D、实际信号积累数 大于或等于 M 时。 D、以上各项都是
C、(B)最好
D、(A)(B)(C)均差不 多。
A
1
B08030110
8
3
1
10
在 ARPA 跟踪器的信号积累判断方法中，符合下 述哪个判断条件的便认为存在目标：
A、 实际信号积累数等 于 M 时；
B、实际信号积累数小于 M 时；
C、实际信号积累数小 或等于 M 时； C、对录取目标进行计 算和危险判断
D、ARPA 的功能不执 行。
D
1
8 8
2
1
本船计程仪有故障时，则：
A、ARPA 照常可使用； B、RADAR 不能使用；
雷达标绘
A2
A1
TB3
TC
D3
TB2 TB1
D2 D1 B
O
41
例题
2、某轮真航向040，航速10节，雷达测得来船 的真方位和距离如下：
时间 0800 0806 0812
真方位 050° 046° 040°
距离 8.0nm 6.5nm 5.0nm
求：1）来船的DCPA 、TCPA。 2）来船的航向、航速。 3）来船接近到3海里时的时间、方位。 4）来船过本船船首的时间、方位和距离。
2、北向上图象稳定相对运动模式
1） 应用
值班驾驶员在雷达观测和船舶定位时 经常使用。 （荧光屏上图象分布情况，同海图标识相 对应。）
12
雷达显示模式的选择
2） 特点 i）扫描中心在荧光屏上不动；船首线代表本船船 首方向；其他物标在荧光屏上对本船作相对运动。 ii）固定刻读圈的“0 °” 代表真北方向，固定刻 读圈读取的方位为真方位。 iii）本船转向时，船首线转动，物标回波保持稳定。
55
DCPA确定，求新航速
过船首位 置点
DCPA
H
P
O
A1
A2 A3 A4
A’1 B
航速降 为6kn
56
例题
7、某轮真航向010，航速12节，雷达测得来船 的真方位和距离如下：
时间 0800 0806 0812
真方位 050° 050° 050°
距离 10.0nm 8.5nm 7.0nm
如本船在0818时改变航速，使来船2.5海里通过。 求：1）来船的航向、航速。
13
雷达相对运动显示模式 3、航向向上图象稳定相对运动模式
1） 应用 值班驾驶员在避让、雷达观测和船舶定
雷达操作与应用评估题卡2013-甲类丙类——人工标绘(1)
《雷达操作与应用——雷达人工标绘》评估题卡一（无限航区、沿海航区500总吨及以上船舶二/三副）编码：R201评估时间：（15分钟）评估要求：（满分20分）题目：本船真航向000°，航速12节，雷达测得数据如下：时间真方位距离1200 000°9’.01203 000°8’.01206 000°7’.0试做相对运动图，求：（1）本船距离来船4’避让，2’通过的本船航向。
（2）来船的航向、航速和本船恢复航向的时间。
【参考答案】①NC050；②TC180°，V8Kt，Ra1228。
《雷达操作与应用——雷达人工标绘》评估题卡二（无限航区、沿海航区500总吨及以上船舶二/三副）编码：R202评估时间：（15分钟）评估要求：（满分20分）题目：本船雾航，航向060°，航速8节，雷达测得数据如下：时间真方位距离1500 080°7’.01503 080°6’.51506 080°6’.0试做相对运动图，求：（1）来船的航向，航速，DCPA，TCPA。
（2）在1512计划使来船在我船左舷2’通过，我船应改驶何航向？【参考答案】①TC308°，V4Kt，DCPA0’.0，TCPA1542；②NC088。
《雷达操作与应用——雷达人工标绘》评估题卡三（无限航区、沿海航区500总吨及以上船舶二/三副）编码：R203评估时间：（15分钟）评估要求：（满分20分）题目：本船雾航，航向090°，航速12节，雷达测得回波数据如下：时间真方位距离0800 120°9’.00810 120°7’.00820 120°5’.0试做相对运动图，求：（1）来船的航向，航速，DCPA，TCPA。
（2）如果本船0820向右改向30°，需减几节才能使来船在3海里安全通过。
（3）本船变向变速后的TCPA。
雷达专业试题库及答案
雷达专业试题库及答案一、选择题1. 雷达的基本工作原理是利用电磁波的什么特性？A. 反射B. 折射C. 散射D. 吸收答案：A2. 下列哪项不是雷达的主要组成部分？A. 天线B. 发射机C. 接收机D. 显示器答案：D3. 雷达测距的基本原理是什么？A. 多普勒效应B. 回波时间差C. 波束扫描D. 频率调制答案：B4. 雷达的频率越高，其分辨率越：A. 低B. 高C. 无影响D. 不确定答案：B5. 雷达的天线波束宽度与什么有关？A. 波长B. 天线长度C. 频率D. 功率答案：B二、填空题1. 雷达的_________是用来接收反射回来的电磁波。
答案：接收机2. 雷达的_________是雷达系统的核心，负责产生和发射电磁波。
答案：发射机3. 雷达的_________是雷达天线发射和接收电磁波的方向。
答案：波束4. 雷达的_________是指雷达能够探测到的最小目标大小。
答案：分辨率5. 雷达的_________是指雷达能够探测到目标的最大距离。
答案：作用距离三、简答题1. 请简述雷达的基本工作流程。
答案：雷达的基本工作流程包括：发射机产生电磁波，通过天线发射出去；电磁波遇到目标后产生反射；接收机接收反射回来的电磁波；信号处理系统分析反射信号，确定目标的位置、速度等信息；最后在显示器上显示目标信息。
2. 雷达的多普勒效应在实际应用中有什么作用？答案：雷达的多普勒效应在实际应用中主要用于测量目标的速度。
当目标相对于雷达移动时，反射回来的电磁波频率会发生变化，通过测量这种频率变化，可以计算出目标的速度。
四、计算题1. 如果雷达发射的电磁波频率为10GHz，波长为3cm，求雷达天线的波束宽度。
答案：波束宽度与波长和天线长度有关，通常波束宽度可以通过公式θ = λ / (D/2) 计算，其中λ是波长，D是天线长度。
由于题目中没有给出天线长度，无法直接计算波束宽度。
五、论述题1. 论述雷达在军事和民用领域中的应用。
雷达标绘考试真题
选择题
雷达标绘中，以下哪个参数表示目标距离雷达的远近？
A. 方位
B. 距离
C. 航向
D. 速度
雷达屏幕上显示的目标回波突然消失，最可能的原因是？
A. 雷达故障
B. 目标消失
C. 目标进入雷达盲区
D. 雷达波束被遮挡
在雷达标绘中，目标的运动轨迹通常如何表示？
A. 直线
B. 曲线
C. 圆圈
D. 虚线
雷达标绘时，若目标速度增大，则其在屏幕上显示的回波会？
A. 变大
B. 变小
C. 向外扩展
D. 向内收缩
以下哪个不是雷达标绘的基本步骤？
A. 识别目标
B. 测定目标距离
C. 绘制海图
D. 预测目标航向
在雷达标绘中，目标方位的变化通常受什么因素影响？
A. 地球自转
B. 雷达波束宽度
C. 目标运动
D. 天气条件
简答题
简述雷达标绘在航海中的主要作用。
描述雷达屏幕上目标回波大小与哪些因素有关。
雷达标绘时，如何区分雷达回波是真实目标还是干扰信号？
简述雷达标绘过程中可能遇到的困难及其应对方法。
讨论雷达标绘中如何准确预测目标的未来位置。
雷达标绘与其他导航方法相比，有哪些优缺点？
填空题
雷达标绘中，目标距离通常用________表示。
在雷达屏幕上，目标方位是通过________线来确定的。
雷达标绘时，目标速度的计算通常涉及________和________两个参数。
雷达标绘中，________是指目标在雷达屏幕上相对于雷达站的位置。
雷达标绘的目标是为了提供关于目标________和________的准确信息。
雷达习题集
雷达学习题集选择1、使用现代雷达进行船舶导航时，为准确无误地识别雷达影像，首要的工作是________。
A．改变量程 B．将自动功能改为手动C．掌握相应海区物标的特征和性质 D．设置识别符号2、雷达正常开机调整之后，荧光屏上所显示的物标回波亮度的强弱将取决于________。
A．物标的反射性能B．物标的大小C．物标的远近D．A＋C3、船用导航雷达发射的电磁波遇到物标后，可以________。
A．穿过去 B．较好的反射回来C．全部绕射过去 D．以上均对4、下列哪些物标不容易被雷达发现________。
A．大型拖轮 B．木质渔船 C．玻璃钢游艇 D．B+C5、下列物标尺寸中最能影响对雷达波反射性能的是________。
A．物标高度 B．物标深度 C．物标宽度 D．以上都是6、下列物标形状对雷达波反射性能最强的是________。
A．平板状物体 B．角反射器 C．球状物体 D．圆柱状物体7、下列物标形状对雷达波反射性能最强的是________。
A．锥体 B．角反射器 C．球状物体 D．圆柱状物体8、对于一个点物标，造成其雷达回波横向扩展的因素是________。
A．物标闪烁 B．水平波束宽度C．CRT光点直径 D．A+B+C9、造成雷达荧光屏边缘附近雷达回波方位扩展的主要因素是________。
A．水平波束宽度 B．垂直波束宽度C．脉冲宽度 D．CRT光点直径10、造成雷达荧光屏中心附近雷达回波方位扩展的主要因素是________。
A．水平波束宽度 B．垂直波束宽度C．脉冲宽度 D．CRT光点直径11、减小雷达物标回波方位扩展影响的方法是________。
A．适当减小增益 B．采用小量程C．采用X波段雷达 D．A+B+C12、哪种操作可减小雷达物标回波方位扩展的影响________。
A．适当增大扫描亮度 B．适当减小扫描亮度C．适当减小增益 D．B+C13、用雷达观测两个等距离上相邻方位的物标时，为在雷达荧光屏上分离它们的回波，应________。
雷达观测与标绘习题集
第一章雷达基本工作原理第一章判断题1．船用导航雷达属于脉冲雷达。
(T)2．雷达是利用超高频无线电脉冲波探测物标的。
(T)3．船用导航雷达是利用连续的无线电波探测物标的。
(F)4．船用雷达利用测量电磁波在天线与目标之间的往返时间来测距的。
(T)5．超高频无线电波在空间传播时，速度基本保持不变。
(T)6．高级船用雷达可以测出船首前方的水下深度。
(F)7．船用雷达各分机中所用的交流电源频率均是船电频率。
(F)8．雷达电源都采用中频电源，频率范围在400 ~ 2 000Hz之间。
(T)9．雷达电源要稳定，一般要求在船电变化±20%的情况下，中频电压输出变化应小于±5%。
(T) 10．中频逆变器完全由电子元器件组成，体积小，重量轻。
(T)11．因为中频逆变器无机械传动部分，所以工作时无噪音和振动，平时保养也简单、方便。
(T) 12．雷达定时器产生周期性的射频脉冲，控制雷达的同步工作。
(F)13．触发脉冲通过延时线延时，可以消除发射和扫描不同步引起的测距误差。
(T)14．雷达的工作频率一般均在米波波段。
(F)15．每秒钟内脉冲重复出现的次数称为脉冲重复频率。
(T)16．雷达脉冲重复频率和磁控管振荡频率相同。
(F)17．发射脉冲宽度是指发射脉冲持续的时间。
(T)18．发射脉冲的宽度是由调制脉冲的宽度决定的。
(T)19．发射机的平均功率是指发射脉冲内的平均功率。
(F)20．发射机的峰值功率是指发射机消耗的总功率。
(F)21．雷达的发射功率一般是指其峰值功率。
(T)22．磁控管是雷达接收机中的一个重要元件。
(F)23．磁控管上所加的是正向高压调制脉冲。
(F)24．磁控管振荡产生周期性大功率的射频脉冲。
(T)25．三分钟自动延时电路的作用是保护磁控管。
(T)26．频繁使用而暂时不用雷达时，只应关掉“发射”开关，将雷达处于预备状态。
(T)27．一般说来，磁控管电流正常，则雷达发射机工作正常。
(T)28．有磁控管电流那么天线上就有电磁波辐射。
新雷达标绘测试题
题卡11.本船雾中航行，航向060°，航速8kn，雷达观测他船数据如下：时间T 方位B 距离R1500 080°7.01508 080° 6.01516 080° 5.0求：（1）他船的航向、航速？（2）本船1516转向使他船从本船左舷3海里出通过，求本船的新航向？352°2.6kt /100°2.本船雾中航行，航向030°,航速10kn，雷达观测数据如下：时间T 方位B 距离R1100 060°11.01106 060°9.01112 060°7.0求：（1）他船的航向、航速？（2）若本船于1115向右转向30°避让，求转向后的DCPA，TCPA？263°12.5 kt / 1.3nm 1132180270180题卡21.本船雾中航行，航向060°，航速8kn，雷达观测他船数据如下：时间T 方位B 距离R1500 080°7.01508 080° 6.01516 080° 5.0求：（1）他船的航向、航速？（2）本船1516转向使他船从本船左舷3海里出通过，求本船的新航向？2.本船雾中航行，航向120°，航速9kn，雷达观测数据如下：时间T 方位B 距离R1006 160°11.41012 160°10.21018 160°9.0求：（1）他船的航向、航速？（2）若本船于1028向右转向30°避让，求转向后的DCPA，TCPA？29°7.5kt / 2.1nmile 1055270180题卡31.本船雾中航行，航向060°，航速8kn，雷达观测他船数据如下：时间T 方位B 距离R1500 080°7.01508 080° 6.01516 080° 5.0求：（1）他船的航向、航速？（2）本船1516转向使他船从本船左舷3海里出通过，求本船的新航向？2.本船雾中航行，航向185°，航速12kn，雷达观测数据如下：时间T 方位B 距离R0830 220°10.00836 219.5°8.50842 219°7.0求：（1）他船的航向、航速？095°9kt /2.2nm /0904（2）本船于0846时刻向右转向30°避让，求本船转向后与他船的DCPA?（3）若本船于他船保持DCPA＝2海里通过，何时可以恢复原航行？270180题卡41.本船雾中航行，航向030°,航速10kn，雷达观测数据如下：时间T 方位B 距离R1100 060°11.01106 060°9.01112 060°7.0求：（1）他船的航向、航速？（2）若本船于1115向右转向30°避让，求转向后的DCPA，TCPA？2.本船雾中航行，航向185°，航速12kn，雷达观测数据如下：时间T 方位B 距离R0830 220°10.00836 219.5°8.50842 219°7.0求：（1）他船的航向、航速？（2）本船于0846时刻向右转向30°避让，求本船转向后与他船的DCPA?（3）若本船于他船保持DCPA＝2海里通过，何时可以恢复原航行？095°9kt /2.2nm /090490180题卡51.本船雾中航行，航向060°，航速8kn，雷达观测他船数据如下：时间T 方位B 距离R1500 080°7.01508 080° 6.01516 080° 5.0求：（1）他船的航向、航速？（2）本船1516转向使他船从本船左舷3海里出通过，求本船的新航向？2.本船雾中航行，航向120°，航速10kn，雷达观测数据如下：时间T 方位B 距离R2000 140°9.02006 139°7.52012 138° 6.0此时本船右转，稳定在新航向150°上，并与2018时测得来船的真方位130°，距离5海里，若本船保向保速，试作相对运动图，求：（1）来船的航向，航速和本船转向后的DCPA,TCPA？（2）为保持2海里通过，何时恢复原航向？359°7.5kt DCPA=2.6nm TCPA=2032 / 2028270180题卡61.本船雾中航行，航向120°，航速9kn，雷达观测数据如下：时间T 方位B 距离R1006 160°11.41012 160°10.21018 160°9.0求：（1）他船的航向、航速？（2）若本船于1028向右转向30°避让，求转向后的DCPA，TCPA？2.本船雾中航行，航向120°，航速10kn，雷达观测数据如下：时间T 方位B 距离R2000 140°9.02006 139°7.52012 138° 6.0此时本船右转，并与2018时测得来船的真方位130°，距离5海里，稳定在新航向150°上，若本船保向保速，试作相对运动图，求：（1）来船的航向，航速和本船转向后的DCPA,TCPA？（2）为保持2海里通过，何时恢复原航向？1.本船雾中航行，航向030°,航速10kn，雷达观测数据如下：时间T 方位B 距离R1100 060°11.01106 060°9.01112 060°7.0求：（1）他船的航向、航速？（2）若本船于1115向右转向30°避让，求转向后的DCPA，TCPA？2.本船雾中航行，航向030°，航速15kn，雷达观测数据如下：时间T 方位B 距离R1610 320°10.01614 320°8.51618 320°7.0若本船停车冲程为1.5海里，冲时12分钟，求本船何时停车才能使他船在相距2海里穿越本船前方？901801.本船雾中航行，航向120°，航速9kn，雷达观测数据如下：时间T 方位B 距离R1006 160°11.41012 160°10.21018 160°9.0求：（1）他船的航向、航速？（2）若本船于1028向右转向30°避让，求转向后的DCPA，TCPA？2.本船雾中航行，航向030°，航速15kn，雷达观测数据如下：时间T 方位B 距离R1610 320°10.01614 320°8.51618 320°7.0若本船停车冲程为1.5海里，冲时12分钟，求本船何时停车才能使他船在相距2海里穿越本船前方？1622270180。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

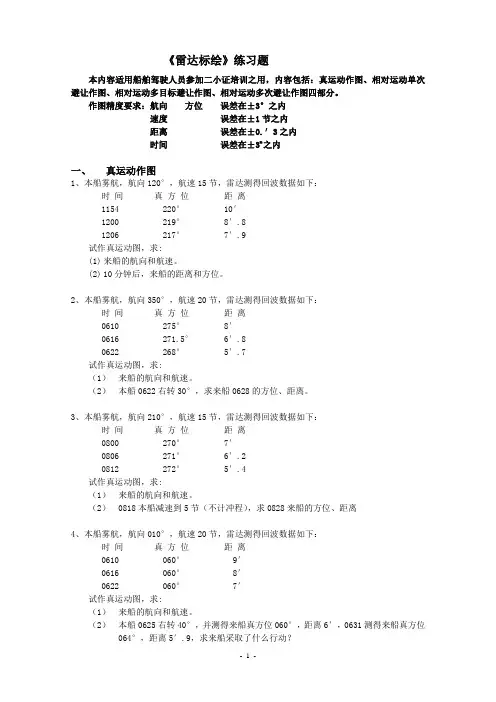

《雷达标绘》练习题本内容适用船舶驾驶人员参加二小证培训之用，内容包括：真运动作图、相对运动单次避让作图、相对运动多目标避让作图、相对运动多次避让作图四部分。
作图精度要求：航向方位误差在±3°之内速度误差在±1节之内距离误差在±0.′3之内时间误差在±3m之内一、真运动作图1、本船雾航，航向120°，航速15节，雷达测得回波数据如下：时间真方位距离1154 220° 10′1200 219° 8′.81206 217° 7′.9试作真运动图，求:(1)来船的航向和航速。
(2)10分钟后，来船的距离和方位。
2、本船雾航，航向350°，航速20节，雷达测得回波数据如下：时间真方位距离0610 275° 8′0616 271.5° 6′.80622 268° 5′.7试作真运动图，求:（1）来船的航向和航速。
（2）本船0622右转30°，求来船0628的方位、距离。
3、本船雾航，航向210°，航速15节，雷达测得回波数据如下：时间真方位距离0800 270° 7′0806 271° 6′.20812 272° 5′.4试作真运动图，求:（1）来船的航向和航速。
（2）0818本船减速到5节（不计冲程），求0828来船的方位、距离4、本船雾航，航向010°，航速20节，雷达测得回波数据如下：时间真方位距离0610 060° 9′0616 060° 8′0622 060° 7′试作真运动图，求:（1）来船的航向和航速。
（2）本船0625右转40°，并测得来船真方位060°，距离6′，0631测得来船真方位5、本船雾航，航向030°，航速15节，雷达测得回波数据如下：时间真方位距离0800 300° 7′0806 301° 6′.20812 302° 5′.4试作真运动图，求:（1）来船的航向和航速。
（2）0818本船减速到5节（不计冲程），求0828来船的方位、距离。
6、本船雾航，航向190°，航速14节，雷达测得回波数据如下：时间真方位距离0800 055° 7′0806 054° 6′0812 053° 5′试作真运动图，求:（1）来船的航向和航速。
（2）0818本船右转30°，求0828来船的方位、距离。
7、本船雾航，航向210°，航速15节，雷达测得一回波数据如下：时间真方位距离0800 270° 7′0806 271° 6′.20812 272° 5′.4试作真运动图，求:（1）来船的航向和航速。
（2）0818本船减速到5节（不计冲程），求0824来船的方位、距离。
8、本船雾航，航向120°，航速15节，雷达测得一回波数据如下：时间真方位距离0610 220° 10′0616 219° 8′.80622 217° 7′.9试作真运动图，求:（1）来船的航向和航速。
（2）本船0622右转30°，求来船0628的方位、距离。
9、本船雾航，航向160°，航速20节，雷达测得一回波数据如下：时间真方位距离0610 260° 6′0616 260.5° 5′.50622 261° 5′试作真运动图，求:（1）来船的航向和航速。
（2）0622本船减速到10节（不计冲程），0628测得来船真方位250.5°，距6′.2，求来船行动时间真方位距离0800 070° 7′0806 071° 6′.20812 072° 5′.4试作真运动图，求:（1）来船的航向和航速。
（2）0818本船减速到5节（不计冲程），求0824来船的方位、距离。
二、相对运动一次避让作图1、本船真航向000°，航速12节，雷达测得数据如下：时间真方位距离1200 000° 9′1203 000° 8′1206 000° 7′试作相对运动图，求:（1）6′避让，2′通过的本船航向（2）来船的航向、航速和本船恢复航向时间。
2、本船雾航，航向060°，航速8节，雷达测得数据如下：时间真方位距离1500 080° 7′1508 080° 6′试作相对运动图，求:（1）来船动态，CPA,TCPA（2）在1516计划使来船在我船左舷2′通过，我船应改驶何方向？3、本船雾航，航向090°，航速12节，雷达测得回波数据如下：时间真方位距离0800 120° 9′0810 120° 7′0820 120° 5′试作相对运动图，求:（1）来船运动要素。
（2）如果本船0820向右改向30°，需减几节才能使来船在3′安全通过。
（3）本船改向后的CPA和TCPA.4、本船雾航，航向000°，航速10节，雷达测得数据如下：时间真方位距离1000 300° 10′1200 219° 7′.7要求6′本船采取避让措施，2′通过，试作相对运动图，求:（1）来船的航向、航速、CPA、TCPA（2）最佳避让方案0345 左舷 70° 10′0357 左舷70° 7′试作相对运动图，求:（1）我船0400采取行动，2′通过，应改变的航向或航速（2）采取哪一种措施可先通过？6、本船雾航，航向140°，航速24节，雷达测得一回波数据如下：时间舷角距离0302 左舷 55° 9′0308 左舷58° 6′.5试作相对运动图，求:（1）来船的动态和CPA,TCPA（2）本船6′避让，让目标左舷2′通过的航向。
（3）能否采取减速避让，比较两个方案，哪个先让清？7、本船雾航，航向260°，航速24节，雷达测得一回波数据如下：时间真方位距离0302 220° 9′0308 222° 7′试作相对运动图，求:（1）来船的动态和CPA,TCPA（2）来船距离6′，本船转向避让2′通过的航向。
（3）能否采取减速避让，比较两个方案，哪个先让清？8、本船雾航，航向140°，航速20节，雷达测得一回波数据如下：时间舷角距离0302 左舷 50° 8′0308 左舷48° 6′.5试作相对运动图，求:（1）来船的动态和CPA,TCPA（2）距来船6′，本船避让 2′通过的航向。
（3）能否采取减速避让，比较两个方案，哪个先让清？9、本船雾航，航向090°，航速12节，雷达测得一回波数据如下：时间舷角距离1000 右舷 50° 8′1006 右舷51° 7′试作相对运动图，求:（1）来船的动态和CPA,TCPA（2）距离目标6′避让， 2′通过的本船航向及恢复航向时间。
（4）能否采取减速避让，何时可恢复航速？2100 左舷 70° 9′2103 左舷70° 8′2106 左舷70° 7′本船决定回波距6′时避让，保持2′通过，试作相对运动图，求:（1）本船转向避让航向和减速避让的航速为多少？（2）哪一种先让清，为什么？三、相对运动多目标避让作图1、本船雾航，航向000°，航速14节，雷达测得回波数据如下：时间真方位距离A目标： 0600 000° 8′0606 000° 6′.6B目标： 0600 060° 8′0606 060° 6′.6C目标： 0600 030° 8′0606 025° 7′试作相对运动图，求:（1）哪些目标有危险？（2）本船右转40°，能否保持2′的安全距离通过，为什么？（3）本船何时可对B目标恢复航向，恢复原航向后A目标的CPA为多少？2、本船雾航，航向180°，航速10节，雷达测得回波数据如下：时间相对方位距离A目标： 1900 030° 9′1906 030° 7′.5B目标： 1900 000° 8′1906 000° 7′C目标： 1900 310° 8′1906 310° 8′试作相对运动图，求:（1）各目标的动态。
（2）哪个目标最危险，为什么？（3）1910本船向右改向40°，其结果如何？3、本船雾航，航向090°，航速12节，雷达测得回波数据如下：时间舷角距离A目标： 2106 左舷50° 7′2112 左舷60° 5′B目标： 2106 左舷20° 6′2112 左舷30° 8′C目标： 2106 右舷50° 9′2112 右舷50° 7′试作相对运动图，求:（1）判断哪个回波有危险？（2）本船距目标6′避让，保持2′通过的航向。
（3）避让后，危险目标真方位为多少时恢复原航向？4、本船雾航，航向020°，航速10节，雷达测得回波数据如下：时间真方位距离A目标： 1800 010° 9′1806 011° 7′.2B目标： 1800 055° 9′1806 055° 7′C目标： 1800 070° 7′1806 065° 6′试作相对运动图，求:（1）哪些目标有危险？（2）本船距目标6′避让，2′通过的航向。
（3）何时恢复原航向，此时 A目标的CPA为多少？5、本船雾航，航向020°，航速14节，雷达测得A、B、C目标的数据如下：时间真方位距离A目标： 1800 010° 9′1806 008° 7′B目标： 1800 055° 9′1806 055° 7′.5C目标： 1800 075° 7′1806 065° 6′试作相对运动图，求:（1）哪些目标有危险？（2）1812本船开始避让，2′通过的航向。
（3）本船何时可对B目标恢复原航向，此时 A目标的CPA为多少？6、本船雾航，航向020°，航速14节，雷达测得A、B、C目标的数据如下：时间舷角距离A目标： 1800 50°左 10′1806 48°左 8′.3B目标： 1800 40°左 9′1806 40°左 7′.5试作相对运动图，求:（1）各船的航向、航速（2）1812本船开始避让B船，并保持2′通过的航向。
