三相异步电动机能耗制动控制电路的设计
这种消耗转子的机械能，并将其转化成电能，从而产生制动力的 制动方法，称为能耗制动法。
Date: 10/10/2024
Page: 1
三相异步电动机能耗制动控制电路的设计
按下SB1后，KM2、KT 同时通电，KT延时断 开后，KM2又断开，结 束能耗制动。
a、手动控制的简单能耗制动线路，要停车时按下SB1按钮，到制 动结束放开按钮（KM2无自锁）制电路的设计
对于三相笼型异步电动机，常用的电气制动方法有两种：能耗制 动和反接制动。
一.能耗制动控制线路
切断电动机的三相交流电源后，立即在定子绕组中通入一个直 流电源，以产生一个恒定的磁场，而因惯性旋转的转子绕组则切割 磁力线产生感应电流，继而产生与惯性转动方向相反的电磁转矩， 对转子起到制动作用。当电动机转速降至零时，再切除直流电源。
b、自动控制，简化操作。（时间继电器自动控制切除直流电源） c、图中直流电源中串接可调电阻RP，调节制动电流大小。
Date: 10/10/2024
Page: 2
三相异步电动机能耗制动控制电路的设计
能耗制动特点： a.制动作用的强弱与直流电流的大小和电动机转速有关，在同 样的转速下电流越大制动作用越强。 一般取直流电流为电动机空 载电流的3～4倍，过大会使定子过热。 b.电动机能耗制动时，制动转矩随电动机的惯性转速下降而减 小，故制动平稳且能量消耗小，但是制动力较弱，特别是低速时 尤为突出；另外控制系统需附加直流电源装置。 c.一般在重型机床中常与电磁抱闸配合使用，先能耗制动，待 转速降至一定值时，再令抱闸动作，可有效实现准确、快速停车。 b.能耗制动一般用于制动要求平稳准确、电动机容量大和起制 动频繁的场合，如磨床、龙门刨床及组合机床的主轴定位等等。
SB1↓→+SB1–→KM1–→+KM1+ →–SB1+→KM2+(自锁)→M+（串R反接制动）→N <40r/min→-KS- → KM2– → M-
Date: 10/10/2024
Page: 5
三相异步电动机能耗制动控制电路的设计
这种消耗转子的机械能，并将其转化成电能，从而产生制动力的 制动方法，称为能耗制动法。
Date: 10/10/2024
Page: 1
三相异步电动机能耗制动控制电路的设计
按下SB1后，KM2、KT 同时通电，KT延时断 开后，KM2又断开，结 束能耗制动。
a、手动控制的简单能耗制动线路，要停车时按下SB1按钮，到制 动结束放开按钮（KM2无自锁）制电路的设计
对于三相笼型异步电动机，常用的电气制动方法有两种：能耗制 动和反接制动。
一.能耗制动控制线路
切断电动机的三相交流电源后，立即在定子绕组中通入一个直 流电源，以产生一个恒定的磁场，而因惯性旋转的转子绕组则切割 磁力线产生感应电流，继而产生与惯性转动方向相反的电磁转矩， 对转子起到制动作用。当电动机转速降至零时，再切除直流电源。
b、自动控制，简化操作。（时间继电器自动控制切除直流电源） c、图中直流电源中串接可调电阻RP，调节制动电流大小。
Date: 10/10/2024
Page: 2
三相异步电动机能耗制动控制电路的设计
能耗制动特点： a.制动作用的强弱与直流电流的大小和电动机转速有关，在同 样的转速下电流越大制动作用越强。 一般取直流电流为电动机空 载电流的3～4倍，过大会使定子过热。 b.电动机能耗制动时，制动转矩随电动机的惯性转速下降而减 小，故制动平稳且能量消耗小，但是制动力较弱，特别是低速时 尤为突出；另外控制系统需附加直流电源装置。 c.一般在重型机床中常与电磁抱闸配合使用，先能耗制动，待 转速降至一定值时，再令抱闸动作，可有效实现准确、快速停车。 b.能耗制动一般用于制动要求平稳准确、电动机容量大和起制 动频繁的场合，如磨床、龙门刨床及组合机床的主轴定位等等。
三相异步电动机制动控制线路
1、笼型异步电动机的降压启动控制线路
启动按钮SB2 、星形启动 、KT定时、三角形运行。 三接触器式（容量较大时采用）
闭合后— 三角形连接
闭合后— 星形连接
图2.13 三接触器式星-三角降压起动的控制线路
1、笼型异步电动机的降压启动控制线路
两接触器式星-三角降压起动控制线（容量较小时采用）
图2.14 两接触器式的星-三角降压起动控制线路
1、笼型异步电动机的降压启动控制线路
定子所串电阻一般采用由电阻丝绕制的板式电阻或铸铁电阻，它的阻值 小、功率大，允许通过较大的电流。
电阻计算公式：R
220 IN
Ist Ist
2
1
由于启动电阻只在启动时应用，而启动时间又很短，所以实际选用的电 阻功率可比计算值小3—4倍。
定子串电阻降压启动的方法虽然设备简单，但能量损耗较大。为了节省 能量可采用电抗器代替电阻，但其成本较高，它的控制线路与电动机定子串 电阻的控制线路相同。
• 由于频敏变阻器的针对是一般使用要求设计的，因具体的使用场合 不同、负载不同、电动机参数的差异，其启动特性往往也不太理想 。所以需要结合现场对频敏变阻器做某些调整，以满足生产需要。
• 主要包括如下两点： （1）改变线圈匝数。 （2）磁路调整。
3、异步电动机软启动控制装置
• 解决了交流异步电动机启动时电流大、线路电压降大、电力损耗大， 以及对传动机械带来破坏性冲击力等问题。
1、笼型异步电动机的降压启动控制线路
3．自耦变压器降压起动控制线路 • 电动机在启动时，先经自耦变压器降压，限制启动电流，当转速接近
额定转速时，切除自耦变压器转入全压运行。
• 启动时，将电动机定子绕组接到自耦变压器的二次侧，这样就得到自 耦变压器的二次电压，改变自耦变压器抽头的位置可以获得不同的启 动电压。
三相异步电动机的制动控制线路(二)
三相异步电动机的制动控制线路（二）二、能耗制动控制线路1、线路设计思想能耗制动是一种应用广泛的电气制动方法。
该线路的设计思想是在电动机要停车时切除三相电源的同时，将直流电源接入定子绕组，利用转子感应电流与静止磁场的作用产生制动转矩，从而达到制动的目的。
由于将直流电源接入定子的两相绕组，绕组中流过直流电流，产生了一个静止不动的直流磁场。
此时电动机的转子由于惯性作用仍按原来的方向旋转，转子导体切割直流磁通，产生感生电流。
在静止磁场和感生电流相互作用下，产生一个阻碍转子转动的制动力矩，因此电动机转速迅速下降。
当转速降至零时，转子导体与磁场之间无相对运动，感生电流消失，制动力矩变为零，电动机停转，再将直流电源切除，制动结束。
这种制动方法，实质上是把转子原来储存的机械能，转变成电能，又消耗在转子的制动上，所以称做能耗制动。
根据能耗制动时间控制的原则，有采用时间继电器控制与采用速度继电器控制两种形式。
2、典型线路介绍（1）单向能耗制动控制线路图1 为按时间原则控制的单向能耗制动控制线路。
图1 按时间原则控制的单向能耗制动控制线路。
线路工作原理为：•按起动按钮SB2，接触器KM1得电投入工作，使电动机正常运行，接触器KM2和时间继电器KT不得电。
•需要电动机停止时，按下停止按钮SB1，KM1线圈失电，其主触点断开，电动机脱离三相交流电源。
•此时，KM2与KT线圈相继得电，KM2主触点闭合，将经过整流后的直流电压通过电阻R接至电机两相定子绕组上，使电动机制动。
•当转子的惯性速度接近零时，时间继电器KT的常闭触点延时断开，使接触器KM2线圈和KT 线圈相继失电，切断能耗制动的直流电源，线路停止工作。
•制动作用的强弱与通入的直流电流的大小和电动机转速有关，在同样的转速下电流越大制动作用越强。
一般取直流电流为电动机空载电流的3-4倍，过大会使定子过热。
上图中直流电源中串接的可调电阻R，可调节制动电流的大小。
图2 为按速度原则控制的单向能耗制动控制线路。

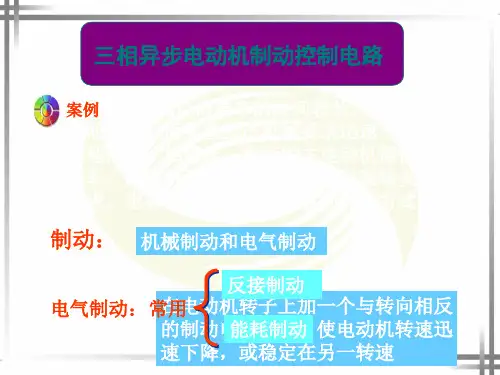

三相异步电动机的制动控制线路教学课件 共39页
KT
SB2
KM1
VC
SB1
KM2
按下SB1
3
FR
KM1线圈失电
KM1自锁触头分断
KM1主触头分断 KM1联锁触头闭合 V R
KM2线圈得电 U M W
KT线圈得电
3～
KM2
KM1
KT
KM2
KM1
KM1
KM2 KT
有变压器桥式整流能耗制动控制线路
QS FU1
FU2
L1
L2
FR
L3
FU3
TC KM2
KT
电磁抱闸制动器工作原理示意图
电源 1－弹簧 2－衔铁 3－线圈 4－铁心 5－闸轮 6－闸瓦 7－杠杆
电磁抱闸断电制动控制线路
QS FU1
FU2
L1 L2 L3
FR SB1
KM
KM
FR
SB2
YB KM
M 3～
电磁抱闸断电制动控制线路
QS FU1
FU2
L1 L2 L3
FR SB1
KM
合上电源开关QS
在转速高到一 定值时，KS 闭合
Ｒ
M 3～
KM2 SB2
KM2
n KS SB1 KM1
FR
KM2
KS
KM1
KM1
KM2
单向启动反接制动控制
QS FU1
FU2
L1
L2
FR
L3
停：
KM1
按下SB2
KM1失电释放
KM2线圈得电，
KM2主触头闭
合，电动机串
联电阻反接，
反接制动
KM2自锁触头
闭合
Ｒ
M 3～
三相异步电动机能耗制动控制线路
能耗制动控制策略
通过在定子绕组中通入直流电，产生恒定的磁场，使转子在原旋转磁场的作用下 减速。当转速接近零时，切断直流电源，实现准确停车。
电流控制策略
通过控制直流侧的电流，实现对电动机转矩的精确控制，提高系统的动态响应和 稳定性。
编程语言与工具
编程语言
通常使用C或C等高级编程语言进行软件 开发，这些语言具有丰富的库支持和高 效的运行性能。
详细描述：在某电梯的电机控制系统中，采用三相异步电动机能耗制动控制线路，确保了电梯运行的安全性和可靠性。该系 统有效降低了电梯故障率，提高了乘客的乘坐体验。
案例三：某矿山的电机控制系统
总结词：适应性强
详细描述：在某矿山的电机控制系统中，三相异步电动机能耗制动控制线路发挥了重要作用。该系统 能够适应矿山复杂的工作环境，确保电机在各种恶劣条件下稳定运行，提高了采矿作业的效率和安全 性。
