发电机工作原理 ppt课件
合集下载
《发电机的工作原理》课件
交流发电机工作原理
总结词
通过相位和幅值的调节，实现电压和电 流的控制。
VS
详细描述
在交流发电机中，相位和幅值的调节是实 现电压和电流控制的关键。通过改变励磁 绕组的电流大小和方向，可以改变磁场强 度和方向，从而改变感应电场的大小和方 向，实现电压和电流的控制。
发电机的工作条件
总结词
需要满足一定的条件才能正常工作。
详细描述
在直流发电机中，换向器和电刷的作用是实现电流方向的改变。换向器由多个换向片组成，与转子轴 固定在一起，随着转子的旋转而转动。电刷则固定在定子上，与换向片接触，将电流引入或引出。
交流发电机工作原理
总结词
利用电磁感应原理，将机械能转换为交流电能。
详细描述
交流发电机利用电磁感应原理，将机械能转换为交流电能。 在发电机运行时，转子在原动机的带动下旋转，使得励磁绕 组产生磁场，这个磁场与定子绕组产生感应电场，从而产生 交流电压和电流。
应用领域拓展
新能源领域
随着新能源技术的不断发展，发电机将广泛应用于风能、太阳能 等新能源发电领域。
电动汽车领域
随着电动汽车市场的不断扩大，发电机将作为电动汽车的重要组件 之一，发挥更加重要的作用。
工业领域
在工业领域中，发电机将广泛应用于各种设备和机器的驱动和供电 。
未来展望
创新发展
未来发电机的发展将更加注重创 新，不断推出新技术、新产品和 新服务，满足市场的多样化需求 。
《发电机的工作原理 》ppt课件
目录
• 发电机简介 • 发电机工作原理 • 发电机结构 • 发电机维护与保养 • 发电机发展前景
01 发电机简介
发电机定义
总结词
发电机是一种将其他形式的能量 转换为电能的装置。
《发电机工作原理》课件
转子上安装有励磁绕组，通过外部励磁电 源提供磁场。
整流器将定子线圈产生的交流电转换为直 流电输出。
发电机调节器结构
01 发电机调节器主要由电压调节器和电流调节器组 成。
02 电压调节器根据发电机输出电压的大小，自动调 节励磁电流，使输出电压保持稳定。
02 电流调节器根据发电机输出电流
发电机维护与保养
日常维护保养
01 清洁
保持发电机外观清洁，无 尘和污垢，以防止对正常 散热造成影响。
03 检查油位和冷却液位
确保油位和冷却液位在正
常范围内，不足时及时补
充。
02 紧固
检查并紧固发电机各部位
螺栓，确保其牢固可靠。
04 仪表检查
检查发电机仪表盘，确保
各项参数显示正常。
定期维护保养
总结词
广泛应用于需要交流电源的场合。
详细描述
由于交流发电机能够提供交流电源，因此在许多领域都有 广泛的应用，如电力系统、工业生产、家庭用电等。
发电机调节器的工作原理
总结词
调节器通过控制励磁电流来调节发电机的输出电压和频率 。
详细描述
发电机调节器是用来自动调节发电机输出电压和频率的设 备，它通过控制励磁电流来改变发电机的磁场强度，从而 调节发电机的输出电压和频率。
工业生产中使用的电动机、泵等设备需要 由发电机供电。
国防领域
军事装备中的雷达、通信设备等需要由发 电机供电。
02
发电机工作原理
直流发电机工作原理
总结词
通过电磁感应原理，将机械能转换为直流电能。
详细描述
直流发电机主要由定子和转子组成，当转子在磁场中旋 转时，根据电磁感应原理，转子中的导线会产生感应电 动势，从而将机械能转换为直流电能。

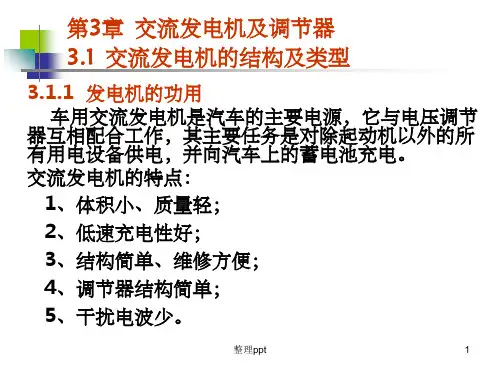

《发电机及调节器》PPT课件【2024版】
整理ppt
25
第3章 交流发电机及调节器 3.1 交流发电机的结构及类型
⑹风扇及皮带轮 交流发电机的前端装有带轮和风扇，由发动机
通过传动带驱动发电机的转子轴和风扇一起旋转。 风扇一般用低碳钢板冲压而成，在发电机工作时， 对发电机强制通风冷却。皮带轮一般用铸铁或铝 合金铸造而成。
整理ppt
26
第3章 交流发电机及调节器 3.1 交流发电机的结构及类型
当励磁绕组有电流通过
时，便产生磁场，转子
轴上的两个爪极分别被
磁化为N极和S极。
当转子旋转时，磁极交
替地在定子铁心中穿过，
形成一个旋转的磁场，
磁力线和定子绕组之间
产生相对运动，在三相
绕组中产生交流感应电
动势。
整理ppt
18
第3章 交流发电机及调节器 3.1 交流发电机的结构及类型
3）整流器 功用：将三相交流电变为直流电 组成：六只或八只硅二极管分别焊装在两块极板 （整流板）上而组成。
无刷交流发电机
整理ppt
7
第3章 交流发电机及调节器 3.1 交流发电机的结构及类型
根据中华人民共和国汽车行业标准QC/T73-93《汽 车电器设备产品型号编制方法》的规定，汽车交流 发电机型号组成如下：
整理ppt
变型序号 设计序号 电流等级代号 电压等级代号 产品代号
8
第3章 交流发电机及调节器 3.1 交流发电机的结构及类型
二极管组成。 1、整体式交流发电机的结构
整理ppt
11
第3章 交流发电机及调节器 3.1 交流发电机的结构及类型
它主要由定子、 转子、电刷、整 流器、前后端盖、 风扇及带轮等组 成（电压调节器 装在交流发电机 后端的防护罩内， 但不是交流发电 机的组成部分）。
发电机原理课件ppt
能开始发电。
启动方式
02
发电机可采用手动或自动启动方式，手动启动需通过人力转动
发电机转子，自动启动则通过控制系统自动完成。
关闭方式
03
发电机关闭时，应先断开输出电源，再关闭发动机，确保安全
。
发电机的正常运行
工作原理
发电机正常运行时，原动机驱动转子旋转，使发电机中的导体产 生感应电动势，通过接线端子输出电能。
风力发电和水力发电中
3
风力发电机和水力发电机的核心部件就是发电 机。
02
发电机的基本结构
旋转磁场与三相发电机
旋转磁场
利用磁极的旋转，产生旋转磁场，是交流发电机的基本原理。
三相发电机
由三相交流电励磁绕组组成，产生旋转磁场。
发电机的转子与定子
转子
由励磁绕组、护环、中心环和风扇组成，是发电机的旋转部分。
工作原理
同步发电机
在原动机的驱动下，转子绕组产生磁场，定子绕组切割磁力线产生感应电动 势，输出电能。
异步发电机
转子在原动机的驱动下转动，定子绕组感应电动势，输出电能。
主要应用场景
1 2
工业领域
作为电力系统的核心设备，为工厂、大型建筑 等提供电力。
电力系统中
作为调峰、调频和事故备用的重要设备，保障
发电机控制系统故障，如断路器故 障、传感器失灵等。
发电机的维护与检修
定期检查
预防性维护
按照规定的时间和项目进行定期检查，包括 发电机内部和外部的检查。
根据发电机的工作状况，进行预防性的维护 和保养，如更换润滑油、清洁冷却系统等。
紧急维修
记录与报告
当发电机出现故障时，应立即停机检查，找 出故障原因并进行修复。

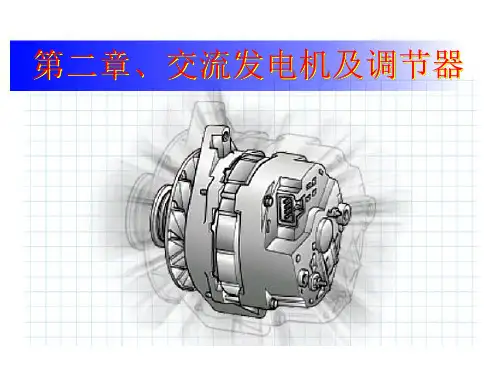

发电机工作原理ppt课件
发电机是汽车用电设备的主要电源。在汽车正 常运行期间，发电机向除起动机之外的其它用电设 备供电，并向蓄电池充电。
汽车上所用的发电机大多为三相交流发电机。
汽车上采用硅整流交 流发电机，它以硅二极管 为整流器，将交流电转变 成直流电。具有结构简单、 体积小、重量轻、功率高、 工作可靠、寿命长、维修 方便等特点。
① 起动发动机，并使其在2000rpm的转速下 运转；
② 打开大前灯，给发电机加上一定的负载； ③ 将数字万用表并接于蓄电池的正负极两端， 读取交流电压值。如果电压≤0.4V，说明发电机的 整流器工作正常；如果电压＞ 0.5V，说明发电机 的整流器存电压降的测试，主要用来判断发电机与蓄电池之间的 连线是否良好。具体方法如下：
第二章交流发电机及调节器主要内容?交流发电机的构造?交流发电机的工作原理?交流发电机的工作特性?交流发电机的调节器?交流发电机的使用与维护?发电机与充电系统的测试?充电系统的常见故障发电机是汽车用电设备的主要电源
第二章、交流发电机及调节器
主要内容
交流发电机的构造 交流发电机的工作原理 交流发电机的工作特性 交流发电机的调节器 交流发电机的使用与维护 发电机与充电系统的测试 充电系统的常见故障
① 起动发动机，并使其在2000rpm的转速下运转； ② 打开大前灯，给发电机加上一定的负载； ③ 用数字万用表的直流电压档测量发电机的输出端与 蓄电池的正极端之间的电压降（如图所示），正常电压值 为≤0.4V。如果超过0.4V，说明导线连接点的电阻大。
④用数字万用表的直流电压档测量发电机的 外壳与蓄电池的负极端之间的电压降（如图所 示），正常电压值为≤0.3V。如果超过0.3V，说明 导线连接松动，连接点的电阻大。
触不良等。 ② 发电机故障。如转子或定子绕组层间短路、
发电机工作原理演示幻灯片
线和切向磁拉力
– 转矩产生了
定子磁场
N
S
N
S
N
S
N
R转o子tor
负载运行
13
不同运行方式下的模型
• 运行方式
– 空载: 径向磁力线, 没有转矩
– 电动机运行: 定子磁场 “拉着” 转子磁场 (驱动转 矩)
空载
– 发电机运行: 转子磁场 “拉着”定子磁场 (制动转矩)
• 失步
– 磁力线不能 “约束” 磁拉力
定子温升限制线
0.95
1.0
2
0.8
0.90
0.85 0.80
14.起吊设备能力（t）限制
15.运输尺寸重量（m3，t）限制
17
与电磁设计相关联的发电机振动问题
• 定子的100Hz频率的零节点振动：由电网电压不平衡产 生的负序电流造成。
• 定子的分数次谐波振动：发电机采用不恰当的分数槽绕 组和绕组接线。
• 发电机有功输出功率大幅波动：发电机固有频率（扭振 频率）与水轮机尾水脉振频率产生共振造成。对额定转 速为300r/min左右的水轮发电机组，在水轮机部分出力 （50～80％）下可能产生。
,额定转速nN（r/min）：按水轮机。由额定转速nN和额定频率
6.飞逸转速nr（r/min）：按水轮机。
7.飞轮力矩GD2（tm2）：由电电力系统稳定性和水轮机调保计算确定。
8. 短路比 Kcc：由电力系统对发电机的静态稳定度要求提出。
9. 纵轴瞬变电抗X’d（标么值）：由电电力系统对发电机的动态稳定度要求提出。
N
S
S
– 电流在时间上相差 120° 电角度
– 如同转子，定子产生一个旋转磁场，与电网频 率n =60 f / p 同步旋转
– 转矩产生了
定子磁场
N
S
N
S
N
S
N
R转o子tor
负载运行
13
不同运行方式下的模型
• 运行方式
– 空载: 径向磁力线, 没有转矩
– 电动机运行: 定子磁场 “拉着” 转子磁场 (驱动转 矩)
空载
– 发电机运行: 转子磁场 “拉着”定子磁场 (制动转矩)
• 失步
– 磁力线不能 “约束” 磁拉力
定子温升限制线
0.95
1.0
2
0.8
0.90
0.85 0.80
14.起吊设备能力（t）限制
15.运输尺寸重量（m3，t）限制
17
与电磁设计相关联的发电机振动问题
• 定子的100Hz频率的零节点振动：由电网电压不平衡产 生的负序电流造成。
• 定子的分数次谐波振动：发电机采用不恰当的分数槽绕 组和绕组接线。
• 发电机有功输出功率大幅波动：发电机固有频率（扭振 频率）与水轮机尾水脉振频率产生共振造成。对额定转 速为300r/min左右的水轮发电机组，在水轮机部分出力 （50～80％）下可能产生。
,额定转速nN（r/min）：按水轮机。由额定转速nN和额定频率
6.飞逸转速nr（r/min）：按水轮机。
7.飞轮力矩GD2（tm2）：由电电力系统稳定性和水轮机调保计算确定。
8. 短路比 Kcc：由电力系统对发电机的静态稳定度要求提出。
9. 纵轴瞬变电抗X’d（标么值）：由电电力系统对发电机的动态稳定度要求提出。
N
S
S
– 电流在时间上相差 120° 电角度
– 如同转子，定子产生一个旋转磁场，与电网频 率n =60 f / p 同步旋转
发电机原理和结构课件
的稳定输出。
实验模式
03
发电机在实验室内运行，可通过改变运行参数进行性能测试和
实验分析。
发电机的保护措施
过载保护
当发电机输出功率超过额定值时，控制系统会自动切断发 电机的励磁电流，使发电机停止运行以防止过载损坏。
欠压保护
当发电机输出电压低于额定值时，控制系统会自动切断发 电机的励磁电流，使发电机停止运行以防止欠压对负载设 备造成损坏。
励磁系统的组成
02 励磁系统主要由励磁功率单元
、励磁调节器、励磁控制单元 和励磁保护单元组成。
励磁功率单元
03 为发电机提供直流电源，以产
生磁场。
励磁调节器
04 根据发电机运行状态，自动调
节励磁电流，以保持发电机输 出稳定。
励磁控制单元
05 控制励磁功率单元的输出，实
现发电机励磁的自动控制。
励磁保护单元
发电机失磁故障
总结词
发电机失磁故障是指发电机失去磁场，导致输出电流减小，影响电力系统的稳 定性和供电质量。
详细描述
发电机失磁故障的原因主要包括转子绕组故障、励磁系统故障、控制回路故障 等。处理方法包括检查转子绕组、励磁系统、控制回路等，并采取相应措施进 行维修或更换故障部件。
发电机短路故障
总结词
异步发电机工作原理
01
02
03
工作原理
异步发电机主要依靠转子 的旋转产生磁场，定子中 的线圈在磁场中切割磁感 线产生感应电流。
启动方式
无需外部电源，通常由负 载或其他动力设备拖动转 子旋转。
调节方式
通过调节转子的速度可以 改变输出电压和频率。
发电机的主要技术参数
电压
发电机输出的电压值。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机是汽车用电设备的主要电源。在汽车正 常运行期间，发电机向除起动机之外的其它用电设 备供电，并向蓄电池充电。
汽车上所用的发电机大多为三相交流发电机。
汽车上采用硅整流交 流发电机，它以硅二极管 为整流器，将交流电转变 成直流电。具有结构简单、 体积小、重量轻、功率高、 工作可靠、寿命长、维修 方便等特点。
由此可知：发电机 的输出电压U与转速ｎ 和磁通φ成正比。
上海师范大学
第二章、交流发电机及调节器
一、电压调节器的工作原理 （教材P33）
当发电机的转速升高时，减小磁场电流，以 减弱磁通φ，使φｎ基本保持不变，从而维持端电 压的不变。
二、电压调节器的分类
触点式电压调节器
晶体管电压调节器
集成电路电压调节器
汽车用发电机在刚开始发电时，转子绕 组由蓄电池供电产生磁场，属于他励；待发电机 旋转起来，输出电压高于蓄电池电压时，发电机 向磁场绕组供电，励磁方式由他励变为自励。
上海师范大学
第二章、交流发电机及调节器
§2-4、交流发电机的调节器
发电机的输出电压与发电机转子的转速有关：
U≈E＝Cφｎ
C—为发电机的结构常数 φ—为磁极磁通 ｎ—为发电机转速
上海师范大学
第二章、交流发电机及调节器
§2-6、发电机与充电系统的测试
一、输出直流电压的测试
起动发动机，并在怠速状态下运行，用数字 万用表测量蓄电池两端的电压。
电压读数应在13～15伏 之间（具体视调节器的设定 值而定，如GM公司为 14.7±0.5V）。
当发电机的转速升高时， 发电机输出的直流电压基本 保持不变。
整流器是将交流电转换成直 流电的一种装置，在车用发电机 中，一般采用三相桥式整流电路 作整流器。
上海师范大学
第二章、交流发电机及调节器
四、端盖、风扇和轴承
前端盖用来固定发电机，后端上装有电刷架和 整流器。
风扇风叶装在前端盖与皮带轮之间（双风扇发 电机的两个风叶装在发电机内部的转子上），在发 电机工作时，起强制通风散热作用。
定子是由定子铁心和三相定子绕组组成，固定 在前后端盖之间。
定子铁心
上海师范大学
三相定子绕组
第二章、交流发电机及调节器
三相绕组一般采用三角形（△）和星形（Y） 两种接法，定子绕组在转子产生的旋转磁场作用 下，感应并输出三相正弦交流电动势。
上海师范大学
第二章、交流发电机及调节器
三、整流器
（教材P25）
上海师范大学
第二章、交流发电机及调节器
４、经常检查发电机与蓄电池之间的连线， 保证连接牢固可靠。
５、经常检查发电机皮带的张紧程度，应符 合出厂时的规定。皮带过松，会造成蓄电池充电 不足；皮带过紧，容易造成皮带和发电机轴承的 损坏。
上海师范大学
第二章、交流发电机及调节器
６、 一旦发现发电机工作不正常，应及时检 查，找出并排除故障。
７、定期对发电机进行维护，一般发电机运 行750小时或汽车行驶3万公里后，对发电机的电 刷、整流元件、调节器、轴承等易损元件进行一 次检查和必要的测试。
上海师范大学
第二章、交流发电机及调节器
三、电压调节器工作原理 （教材P33）
1、触点式电压调节器 触点式电压调节器是一种机
械振动式电压调节器，它利用触 点的开闭作用，改变磁场电路的 电阻，保持端电压的恒定。
上海师范大学
触点的开闭存在延 时现象，故不能控制大 功率的发电机电压，且 存在电磁干扰，目前已 基本不采用。
上海师范大学
第二章、交流发电机及调节器
一、转子 （教材P23）
转子由爪极（每个爪极有６个鸟嘴形磁极）、 转子绕组、滑环和转轴等组成。
在转子 绕组中通入 一个直， 在定子绕组 中产生一个 旋转磁场。
上海师范大学
第二章、交流发电机及调节器
二、定子
第二章、交流发电机及调节器
第二章、交流发电机及调节器
上海师范大学
第二章、交流发电机及调节器
主要内容
交流发电机的构造 交流发电机的工作原理 交流发电机的工作特性 交流发电机的调节器 交流发电机的使用与维护 发电机与充电系统的测试 充电系统的常见故障
上海师范大学
第二章、交流发电机及调节器
在发电机空载运行时，忽略三相绕组和整流器的电阻 压降，直流电动势约为：U＝2.34Eφ（Eφ为相电动势）。
上海师范大学
第二章、交流发电机及调节器
三、励磁方法
发电机转子绕组产生磁场，称为励磁，发电 机的励磁有他励和自励两种方式。
由蓄电池向磁场绕组供电的方式，称为 他励；由发电机产生的电压向磁场绕组供电的方 式，称为自励。
第二章、交流发电机及调节器
3、集成电路式电压调节器 集成电路电压调节器具有体积小、功能强、
可靠性高、结构简单、成本低等特点，目前已广 泛应用于国内外的汽车上。
集成电路电压调节器由于体积小，目前都装 于发电机内，成为整体式交流发电机。
上海师范大学
第二章、交流发电机及调节器
§2-5、交流发电机的使用与维护
上海师范大学
第二章、交流发电机及调节器
汽车用交流发电机的分类
按结构分为：
普通式
整体式 真空泵式
按工作原理分
固定磁场式（无刷式） 旋转磁场式（常用）
上海师范大学
第二章、交流发电机及调节器
§2-1、交流发电机的构造
交流发电 机由转子、定 子、电刷与滑 环机构、三相 桥式整流器、 轴承、风扇和 前后端盖等组 成。
交流发电机在使用和维护过程中，要注意以 下几个问题：
１、蓄电池的搭铁必须与交流发电机的极性 一致，都是负极搭铁，否则蓄电池将通过发电机 的硅整流二极管大量放电，从而烧毁二极管。
２、不得用发电机输出端瞬时接地（搭铁） 的方法（试火法）来判断发电机是否发电。
上海师范大学
第二章、交流发电机及调节器
３、发电机在高速运转时，不得拆下蓄电池 等主要用电设备，以免产生瞬时过电压，损坏二 极管、调节器或其他用电设备。
前、后端盖 上海师范大学
风叶
轴承
第二章、交流发电机及调节器
§2-2、交流发电机的工作原理
一、发电原理
当发电机的转子绕组中通入直流电时，产生 磁场，转子在发动机的带动下旋转，定子绕组切 割转子磁场感应三相交流电动势。
上海师范大学
第二章、交流发电机及调节器
二、整流原理
整流电路将三相电动势转变成直流脉动电压；由于蓄 电池具有电容的功能，故输出的直流电压波形较平坦。
汽车上所用的发电机大多为三相交流发电机。
汽车上采用硅整流交 流发电机，它以硅二极管 为整流器，将交流电转变 成直流电。具有结构简单、 体积小、重量轻、功率高、 工作可靠、寿命长、维修 方便等特点。
由此可知：发电机 的输出电压U与转速ｎ 和磁通φ成正比。
上海师范大学
第二章、交流发电机及调节器
一、电压调节器的工作原理 （教材P33）
当发电机的转速升高时，减小磁场电流，以 减弱磁通φ，使φｎ基本保持不变，从而维持端电 压的不变。
二、电压调节器的分类
触点式电压调节器
晶体管电压调节器
集成电路电压调节器
汽车用发电机在刚开始发电时，转子绕 组由蓄电池供电产生磁场，属于他励；待发电机 旋转起来，输出电压高于蓄电池电压时，发电机 向磁场绕组供电，励磁方式由他励变为自励。
上海师范大学
第二章、交流发电机及调节器
§2-4、交流发电机的调节器
发电机的输出电压与发电机转子的转速有关：
U≈E＝Cφｎ
C—为发电机的结构常数 φ—为磁极磁通 ｎ—为发电机转速
上海师范大学
第二章、交流发电机及调节器
§2-6、发电机与充电系统的测试
一、输出直流电压的测试
起动发动机，并在怠速状态下运行，用数字 万用表测量蓄电池两端的电压。
电压读数应在13～15伏 之间（具体视调节器的设定 值而定，如GM公司为 14.7±0.5V）。
当发电机的转速升高时， 发电机输出的直流电压基本 保持不变。
整流器是将交流电转换成直 流电的一种装置，在车用发电机 中，一般采用三相桥式整流电路 作整流器。
上海师范大学
第二章、交流发电机及调节器
四、端盖、风扇和轴承
前端盖用来固定发电机，后端上装有电刷架和 整流器。
风扇风叶装在前端盖与皮带轮之间（双风扇发 电机的两个风叶装在发电机内部的转子上），在发 电机工作时，起强制通风散热作用。
定子是由定子铁心和三相定子绕组组成，固定 在前后端盖之间。
定子铁心
上海师范大学
三相定子绕组
第二章、交流发电机及调节器
三相绕组一般采用三角形（△）和星形（Y） 两种接法，定子绕组在转子产生的旋转磁场作用 下，感应并输出三相正弦交流电动势。
上海师范大学
第二章、交流发电机及调节器
三、整流器
（教材P25）
上海师范大学
第二章、交流发电机及调节器
４、经常检查发电机与蓄电池之间的连线， 保证连接牢固可靠。
５、经常检查发电机皮带的张紧程度，应符 合出厂时的规定。皮带过松，会造成蓄电池充电 不足；皮带过紧，容易造成皮带和发电机轴承的 损坏。
上海师范大学
第二章、交流发电机及调节器
６、 一旦发现发电机工作不正常，应及时检 查，找出并排除故障。
７、定期对发电机进行维护，一般发电机运 行750小时或汽车行驶3万公里后，对发电机的电 刷、整流元件、调节器、轴承等易损元件进行一 次检查和必要的测试。
上海师范大学
第二章、交流发电机及调节器
三、电压调节器工作原理 （教材P33）
1、触点式电压调节器 触点式电压调节器是一种机
械振动式电压调节器，它利用触 点的开闭作用，改变磁场电路的 电阻，保持端电压的恒定。
上海师范大学
触点的开闭存在延 时现象，故不能控制大 功率的发电机电压，且 存在电磁干扰，目前已 基本不采用。
上海师范大学
第二章、交流发电机及调节器
一、转子 （教材P23）
转子由爪极（每个爪极有６个鸟嘴形磁极）、 转子绕组、滑环和转轴等组成。
在转子 绕组中通入 一个直， 在定子绕组 中产生一个 旋转磁场。
上海师范大学
第二章、交流发电机及调节器
二、定子
第二章、交流发电机及调节器
第二章、交流发电机及调节器
上海师范大学
第二章、交流发电机及调节器
主要内容
交流发电机的构造 交流发电机的工作原理 交流发电机的工作特性 交流发电机的调节器 交流发电机的使用与维护 发电机与充电系统的测试 充电系统的常见故障
上海师范大学
第二章、交流发电机及调节器
在发电机空载运行时，忽略三相绕组和整流器的电阻 压降，直流电动势约为：U＝2.34Eφ（Eφ为相电动势）。
上海师范大学
第二章、交流发电机及调节器
三、励磁方法
发电机转子绕组产生磁场，称为励磁，发电 机的励磁有他励和自励两种方式。
由蓄电池向磁场绕组供电的方式，称为 他励；由发电机产生的电压向磁场绕组供电的方 式，称为自励。
第二章、交流发电机及调节器
3、集成电路式电压调节器 集成电路电压调节器具有体积小、功能强、
可靠性高、结构简单、成本低等特点，目前已广 泛应用于国内外的汽车上。
集成电路电压调节器由于体积小，目前都装 于发电机内，成为整体式交流发电机。
上海师范大学
第二章、交流发电机及调节器
§2-5、交流发电机的使用与维护
上海师范大学
第二章、交流发电机及调节器
汽车用交流发电机的分类
按结构分为：
普通式
整体式 真空泵式
按工作原理分
固定磁场式（无刷式） 旋转磁场式（常用）
上海师范大学
第二章、交流发电机及调节器
§2-1、交流发电机的构造
交流发电 机由转子、定 子、电刷与滑 环机构、三相 桥式整流器、 轴承、风扇和 前后端盖等组 成。
交流发电机在使用和维护过程中，要注意以 下几个问题：
１、蓄电池的搭铁必须与交流发电机的极性 一致，都是负极搭铁，否则蓄电池将通过发电机 的硅整流二极管大量放电，从而烧毁二极管。
２、不得用发电机输出端瞬时接地（搭铁） 的方法（试火法）来判断发电机是否发电。
上海师范大学
第二章、交流发电机及调节器
３、发电机在高速运转时，不得拆下蓄电池 等主要用电设备，以免产生瞬时过电压，损坏二 极管、调节器或其他用电设备。
前、后端盖 上海师范大学
风叶
轴承
第二章、交流发电机及调节器
§2-2、交流发电机的工作原理
一、发电原理
当发电机的转子绕组中通入直流电时，产生 磁场，转子在发动机的带动下旋转，定子绕组切 割转子磁场感应三相交流电动势。
上海师范大学
第二章、交流发电机及调节器
二、整流原理
整流电路将三相电动势转变成直流脉动电压；由于蓄 电池具有电容的功能，故输出的直流电压波形较平坦。
