蒸汽涡街流量计选型
涡街流量计选型方法
【涡街流量计选型方法】涡街流量计是当前蒸汽贸易计量广泛使用的一种流量计,烟台五神仪表科技有限公司专业生产厂涡街流量计,是国内较早的涡街流量计生产厂家。
五神仪表生产的涡街流量计采用数字滤波技术,测量流速下限是2m/s、流速上限是80m/s,测量精度达到1级,安装简单。
五神牌涡街蒸汽流量计经国家蒸汽流量站检定合格,保证了供汽方和用汽方的利益,避免产生计量纠纷。
脉冲旋涡烟台五神仪表科技有限公司生产的涡街流量计是傻瓜式智能涡街流量计,用户无需调试,按照《涡街流量计选型使用手册》安装好后即可投入使用。
涡街流量计又称旋涡流量计,是速度式流量计的一种,用途极为广泛。
【涡街流量计具有以下特点】工作温度高,介质温度可达350℃;准确度等级高,量程比宽;介质广泛,可测量蒸汽、气体、液体;无运动部件,无磨损,可靠性高;安装简单,易维护,零件通用性高;表体采用不锈钢材料,美观、耐腐蚀;【涡街流量计测量原理】应力式涡街流量计以卡门涡街理论为基础,采用压电晶体元件检测流体通过旋涡发生体(三角柱)时所产生的旋涡频率,从而测量出流体的速度。
当管道中流体介质通过旋涡发生体时,由于局部流速加速而产生旋涡现象(如图一),此旋涡分成两列交替地出现,这种旋涡列被称为卡门涡街。
卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关,而与介质的温度、压力等特性参数无关,可用下式表示:f=StV/d式中:f—卡门涡街释放频率St—斯特罗哈尔数V —介质流速d—三角柱宽度斯特罗哈尔数是涡街流量计的重要参数,它只与介质的雷诺数Re有关。
只要管道内介质的雷诺数保持在2×104至7×106范围内,斯特罗哈尔数St便保持为一个常数,这样便可以通过测量旋涡频率的个数测出流体的流速,再通过流速计算出流体的工况体积流量,再知道介质的密度(与温度、压力相关)即可准确计算出介质的质量流量。
【涡街流量计技术参数】公称通径:法兰式涡街流量计DN15-DN300适用范围:气体:压缩空气、天然气、二氧化碳、氧气、氮气等液体:除盐水、软化水、纯净水、高温水等蒸汽:饱和蒸汽、过热蒸汽温度范围:低温:–40℃-150℃、中温:–40℃-260℃、高温:–40℃-350℃公称压力:1.6MPa 、2.5MPa 、4.0MPa 、6.3MPa精度等级:测量蒸汽及气体1.5级、1级,测量水1.0级、0.5级图一分体温压补偿涡街流量计执行标准:JB/T 9249-2015《涡街流量计》检定规程:JJG 1029-2007《涡街流量计》法兰标准:GB/T 9119-2000螺栓标准:GB/T 5780-2000包装标准:GB/T 13384【涡街流量计选型方法】图二温压一体涡街流量计图三一体不补偿涡街图四替换机械表涡街流量计一、确定涡街流量计配置和结构形式-基于介质的分类方法1、测量蒸汽优先选用分体带温度、压力补偿涡街流量计,具体的配置是:LUGB 系列涡街流量传感器、WS-2100A智能流量积算仪、压力变送器、Pt-100铂热电阻及壁挂式仪表箱,也简称五件套涡街流量计;能显示瞬时流量、累积流量、温度、压力、密度、频率等参数,还带停电记录、报表、曲线等功能,因它功能较多,可组态显示,也可以称之为智能涡街流量计。
涡街流量计选型要点安全操作及保养规程
涡街流量计选型要点安全操作及保养规程一、涡街流量计选型要点1.流量计量范围:根据工艺流量的变化范围,选择合适的流量计量范围。
过小的范围会导致流量计不足以准确测量大流量,过大的范围则会降低测量精度。
2.测量介质:涡街流量计适用于各种液体和气体介质。
根据具体介质的性质,选择相应的流量计型号和材质。
3.压力等级:根据流体管道的工作压力选择相应的压力等级。
选型时应考虑工艺管道的压力波动和冲击。
4.温度范围:根据流体介质的温度,选择适宜的流量计温度范围,以确保流量计的正常工作。
5.材料选择:根据介质的侵蚀性和温度等因素,选择适合的材料,如不锈钢、碳钢等。
6.环境条件:选择涡街流量计应考虑环境条件,如防爆型、防护等级等。
二、涡街流量计安全操作规程1.安装前的准备工作:(1)检查涡街流量计的型号、规格、材质等是否与选型要求相符,确保流量计的可靠性。
(2)根据流量计的接口尺寸和管道尺寸,选择合适的法兰连接或螺纹连接。
(3)在安装前,清洁流量计和管道,确保管道内部没有杂质和沉积物。
2.安装过程:(1)根据涡街流量计的安装位置和管道流向,安装法兰或螺纹连接。
(2)安装时注意密封性能,使用合适的密封垫片和螺栓,确保连接牢固,并按照压力等级进行紧固。
(3)安装后,检查流量计与管道的连接是否牢固,避免泄漏。
3.调试与操作:(1)启动前,检查流量计的接线是否正确,控制系统是否正常。
(2)启动后,逐步打开阀门,使流体进入流量计,根据设定值进行调整。
(3)在操作过程中,注意观察流量计的显示,如有异常情况应及时处理。
4.维护与保养:(1)定期清洁:定期清洗涡街流量计和管道,清除管道内的杂质和沉积物。
(2)检查维修:定期检查流量计的阻塞物、磨损情况和电缆连接是否松动,如有问题及时维修或更换。
(3)校准与调整:定期对涡街流量计进行校准和调整,以确保流量计的准确性。
(4)防护措施:根据流量计的使用环境,进行相应的防护措施,如防腐蚀、防雨防尘等。
蒸汽涡街流量计正确选型
蒸汽涡街流量计正确选型蒸汽涡街流量计是一种适用于蒸汽、气体和液体计量的仪表。
其测量精度高,不易受流体性质、压力变化、温度波动等因素影响,广泛应用于各种工业生产场合。
但是如何正确选型是一个值得注意的问题。
流量计选型前的准备在选型之前,需要了解以下信息:流体性质蒸汽、气体和液体的性质不同,选型时需注意其粘度、密度、温度和压力等因素。
例如,蒸汽的密度随压力的变化较大,需要根据具体条件进行取值。
液体的质量流量与密度成正比,液体粘度也影响测量精度。
气体的压力和温度变化对精度有较大影响。
流量范围流量计的测量范围应与流程匹配,不能过小或过大。
如果流量计选用过小,会造成进口侧和出口侧的压力严重不平衡,影响测量精度。
选择过大则会使流量计过度昂贵,影响投资收益。
流量计精度蒸汽涡街流量计的精度应与实际需求相匹配。
根据具体的应用场合和计量要求,选用合适的精度等级。
但是精度越高的流量计成本越高,需要根据实际情况进行折中。
流量计选型方法选型的方法一般有经验公式法、根据标准图表查找、计算机程序选型等。
经验公式法经验公式法是根据经验公式进行计算,适用于一些简单的流量计选型。
例如,蒸汽的质量流量Q可以用以下公式计算:Q=3600ωdD^2其中,ω是涡街流量计的K因子,d是管道内径,D是涡街流量计的公称直径。
这个公式比较简单,可以在一些简单的应用场合中使用。
根据标准图表查找国内外都有一些标准图表和选型参考资料,可以根据具体情况进行查找。
比如,国内有《蒸汽涡街流量计选型手册》和《流量计选型图册》等规范和图表可供查询。
计算机程序选型计算机程序选型是一种较为科学、准确的选型方法。
通过输入基本参数,可以选出合适的蒸汽涡街流量计,并提供有关技术参数、测量误差、价格等详细信息。
这种方法效率高、错误率低,适用于大规模选型和复杂的应用场合。
流量计的安装和维护为了保证涡街流量计的正常运行,需要注意以下几点:安装要求涡街流量计一般应安装在直线管道内,且进口和出口之间距离需要满足一定的要求。
涡街流量计选型方法
【涡街流量计选型方法】涡街流量计是当前蒸汽贸易计量广泛使用的一种流量计,烟台五神仪表科技有限公司专业生产厂涡街流量计,是国内较早的涡街流量计生产厂家。
五神仪表生产的涡街流量计采用数字滤波技术,测量流速下限是2m/s、流速上限是80m/s,测量精度达到1级,安装简单。
五神牌涡街蒸汽流量计经国家蒸汽流量站检定合格,保证了供汽方和用汽方的利益,避免产生计量纠纷。
脉冲旋涡烟台五神仪表科技有限公司生产的涡街流量计是傻瓜式智能涡街流量计,用户无需调试,按照《涡街流量计选型使用手册》安装好后即可投入使用。
涡街流量计又称旋涡流量计,是速度式流量计的一种,用途极为广泛。
【涡街流量计具有以下特点】工作温度高,介质温度可达350℃;准确度等级高,量程比宽;介质广泛,可测量蒸汽、气体、液体;无运动部件,无磨损,可靠性高;安装简单,易维护,零件通用性高;表体采用不锈钢材料,美观、耐腐蚀;【涡街流量计测量原理】应力式涡街流量计以卡门涡街理论为基础,采用压电晶体元件检测流体通过旋涡发生体(三角柱)时所产生的旋涡频率,从而测量出流体的速度。
当管道中流体介质通过旋涡发生体时,由于局部流速加速而产生旋涡现象(如图一),此旋涡分成两列交替地出现,这种旋涡列被称为卡门涡街。
卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关,而与介质的温度、压力等特性参数无关,可用下式表示:f=StV/d式中:f—卡门涡街释放频率St—斯特罗哈尔数V —介质流速d—三角柱宽度斯特罗哈尔数是涡街流量计的重要参数,它只与介质的雷诺数Re有关。
只要管道内介质的雷诺数保持在2×104至7×106范围内,斯特罗哈尔数St便保持为。

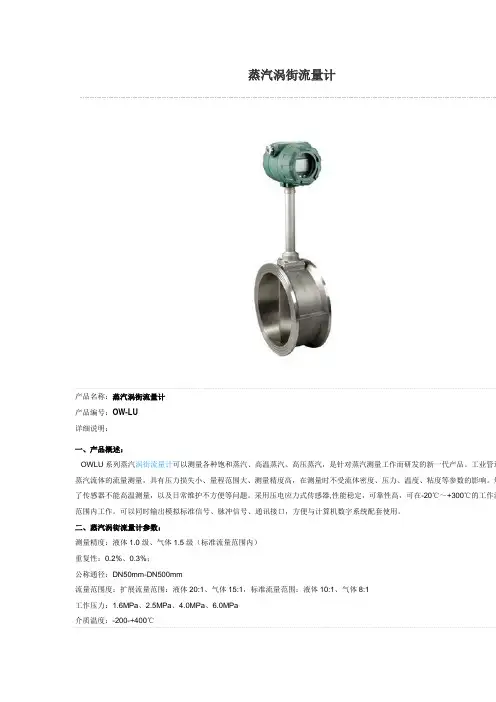

蒸汽涡街流量计参数特点选型
蒸汽涡街流量计产品名称:蒸汽涡街流量计产品编号:OW-LU详细说明:一、产品概述:OWLU系列蒸汽涡街流量计可以测量各种饱和蒸汽、高温蒸汽、高压蒸汽,是针对蒸汽测量工作而研发的新一代产品。
工业管道蒸汽流体的流量测量,具有压力损失小、量程范围大、测量精度高,在测量时不受流体密度、压力、温度、粘度等参数的影响。
解了传感器不能高温测量,以及日常维护不方便等问题。
采用压电应力式传感器,性能稳定,可靠性高,可在-20℃~+300℃的工作温范围内工作。
可以同时输出模拟标准信号、脉冲信号、通讯接口,方便与计算机数字系统配套使用。
二、蒸汽涡街流量计参数:测量精度:液体1.0级、气体1.5级(标准流量范围内)重复性:0.2%、0.3%;公称通径:DN50mm-DN500mm流量范围度:扩展流量范围:液体20:1、气体15:1,标准流量范围:液体10:1、气体8:1工作压力:1.6MPa、2.5MPa、4.0MPa、6.0MPa介质温度:-200-+400℃压力损失:阻力系数Cd≤2.4 供电电源:12~24V DC输出信号:电压脉冲:低电平≤1V 高电平≥6V,4~20mA DC 防护等级:IP65,可选IP68 三、蒸汽涡街流量计选型:代号 通径 流量范围㎡/hOW-LU-25 DN25 1~10(液体) 25~60(气体)蒸汽流量请查看说明书,DN300以上推荐使用插入式涡街流量计OW-LU-32 DN32 1.5~18(液体) 15~150(气体) OW-LU-40 DN40 2.2~27(液体) 22.6~150(气体) OW-LU-50 DN50 4~55(液体) 35~350(气体) OW-LU-80 DN80 9~135(液体) 90~900(气体) OWLU-100 DN100 14~200(液体) 140~1400(气体) OW- LU-150 DN150 32~480(液体) 300~3000(气体) OW-LU-200 DN200 56~800(液体)550~5500(气体)代号 功能1 N 无温压补偿 Y 有温压补偿代号 输出型号F1 4-20mA 输出(二线制) F2 4-20mA 输出(三线制)F3 RS485通讯接口代号 被测介质 J1 液体 J2 气体 J3 蒸汽代号 连接方式 L1 法兰卡装式 L2 法兰连接式代号 功能2 E1 1.0级 E2 1.5级 T1 常温 T2高温T3 蒸汽P1 1.6MPaP2 2.5MPaP3 4.0MPaD1 内部3.6V供电D2 DC24V供电B1 不锈钢B2 碳钢/c_html_products/llj-98.html。

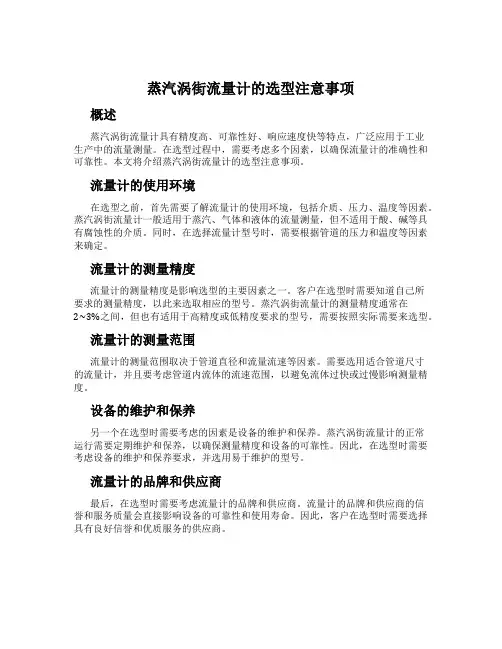

蒸汽涡街流量计的选型注意事项
蒸汽涡街流量计的选型注意事项概述蒸汽涡街流量计具有精度高、可靠性好、响应速度快等特点,广泛应用于工业生产中的流量测量。
在选型过程中,需要考虑多个因素,以确保流量计的准确性和可靠性。
本文将介绍蒸汽涡街流量计的选型注意事项。
流量计的使用环境在选型之前,首先需要了解流量计的使用环境,包括介质、压力、温度等因素。
蒸汽涡街流量计一般适用于蒸汽、气体和液体的流量测量,但不适用于酸、碱等具有腐蚀性的介质。
同时,在选择流量计型号时,需要根据管道的压力和温度等因素来确定。
流量计的测量精度流量计的测量精度是影响选型的主要因素之一。
客户在选型时需要知道自己所要求的测量精度,以此来选取相应的型号。
蒸汽涡街流量计的测量精度通常在2~3%之间,但也有适用于高精度或低精度要求的型号,需要按照实际需要来选型。
流量计的测量范围流量计的测量范围取决于管道直径和流量流速等因素。
需要选用适合管道尺寸的流量计,并且要考虑管道内流体的流速范围,以避免流体过快或过慢影响测量精度。
设备的维护和保养另一个在选型时需要考虑的因素是设备的维护和保养。
蒸汽涡街流量计的正常运行需要定期维护和保养,以确保测量精度和设备的可靠性。
因此,在选型时需要考虑设备的维护和保养要求,并选用易于维护的型号。
流量计的品牌和供应商最后,在选型时需要考虑流量计的品牌和供应商。
流量计的品牌和供应商的信誉和服务质量会直接影响设备的可靠性和使用寿命。
因此,客户在选型时需要选择具有良好信誉和优质服务的供应商。
结论在选型蒸汽涡街流量计时需要考虑多个因素,包括流量计的使用环境、测量精度、测量范围、设备的维护和保养以及流量计的品牌和供应商等。
只有综合考虑这些因素,才能选择出最适合客户实际需要的流量计。
蒸汽涡街流量计口径流量范围
蒸汽涡街流量计口径流量范围蒸汽涡街流量计是一种常见的工业流量计,广泛应用于石油、化工、冶金、能源等行业中的流体测量领域。
其口径流量范围是指该流量计在不同口径下能够测量的流体流量范围。
蒸汽涡街流量计的口径通常有DN15、DN25、DN40、DN50、DN80等多种规格,每个口径对应的流量范围也有所不同。
下面将分别介绍各个口径的流量范围及其应用场景。
1. DN15口径蒸汽涡街流量计:该口径的流量范围通常为0.1~2.5 m³/h。
这种流量计适用于小流量、高精度的流体测量,常用于实验室、科研单位等场合。
2. DN25口径蒸汽涡街流量计:该口径的流量范围一般为0.6~6 m³/h。
这种流量计适用于一般工业流体测量,常用于石油、化工、冶金等工业领域。
3. DN40口径蒸汽涡街流量计:该口径的流量范围一般为2~10 m³/h。
这种流量计适用于中等流量的流体测量,常用于能源、供热等领域。
4. DN50口径蒸汽涡街流量计:该口径的流量范围一般为4~20 m³/h。
这种流量计适用于中等流量的流体测量,常用于石油、化工、冶金等工业领域。
5. DN80口径蒸汽涡街流量计:该口径的流量范围一般为10~40m³/h。
这种流量计适用于大流量的流体测量,常用于能源、供热等领域。
除了以上几种常见口径的蒸汽涡街流量计外,还有其他口径的流量计可供选择。
根据实际需求,用户可以根据流量计的口径和流量范围来选择适合自己的流量计型号。
在选择蒸汽涡街流量计时,除了考虑口径和流量范围外,还需要考虑其他因素,如工作压力、工作温度、流体性质等。
这些因素将直接影响到流量计的准确性和稳定性。
蒸汽涡街流量计的工作原理是基于涡街效应,通过测量流体中涡街产生的频率来确定流体的流量。
它具有结构简单、精度高、可靠性好等优点,在工业应用中得到了广泛的应用。
蒸汽涡街流量计的口径流量范围是根据不同口径的流量计所能测量的流体流量范围而定。
涡街流量计选型
涡街流量计选型涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。
其特点是压力损失小,量程范围大,精度高。
在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
无可动机械零件,因此可靠性高,维护量小。
仪表参数能长期稳定。
本仪表采用压电应力式传感器,可靠性高。
可在-20℃~+250℃的工作温度范围内工作。
有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用。
涡街流量计原理在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,旋涡列在旋涡发生体下游非对称地排列。
LUGB型智能涡街流量计是以卡门和斯特罗哈尔有关旋涡的产生和流量关系的理论为依据来测量蒸汽,气体及低粘度液体的流量。
涡街流量计选型问题<1>:涡街流量计选型最重要是看仪表性能,首先看测量精度,测量精度高是仪表最大的优势之一,这往往也意味着价格偏高。
全方位合理选型也能节约成本选到最满意的流量计。
用于贸易结算等场合,可以用1.0级或0.5级等高级仪表;而无需精确控制和计量的场合,可以选择2.5级等低精度仪表,甚至可以选择插入式涡街流量计。
<2>:在日常应用中,流量测量范围就是仪表的口径应与管道口径保持一致,只有这样才能确保测量流量范围是否在流速范围内。
<3>:变送器选择在实际应用中,一般考虑测量饱和蒸汽的流量不得低于涡街流量计的下限(5 m/s),然后根据用汽量大小选择变送器口径,不能以现有工艺管道口径进行选择。
<4>:显示仪表选择显示仪表智能流量显示仪,具有稳压补偿、瞬时流量显示和累计流量计算功能,可以选择与第四项合并的温压补偿一体式即可。
上海有恒测控UH-LUGB涡街流量计技术指导参数如下:被测介质:气体、蒸汽、水口径(mm):15~1000(大于300采用插入式)公称压力:1.6~6.4MPa(6.4MPa以上协议订货)介质温度:-20℃~250℃~350℃环境温度:-40℃~55摄氏度精度:1.5%补偿形式:温度补偿、压力补偿(气体计量)直管段要求:前5D后3D,具体看安装位置重复性:0.01%~0.008%供电电源:24VDC或内置3.6V电压整机功耗:外电源≤1.5W;内电源≤1.5mW输出方式:4~20mA(两线制);0~5V(脉冲);RS485 测量管材质:304,316L或根据用户需要定制防护等级:IP65。
涡街流量计-的选型
涡街流量计?的选型流量仪表是过程自动化仪表与装置中的大类仪表之一,它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域,是进展工农业生产,节省能源,改进产品质量,提高经济效益和管理水平的紧要工具在国民经济中占有紧要的地位。
在过程自动化仪表与装置中,流量仪表有两大功用:作为过程自动化掌控系统的检测仪表和测量物料数量的总量表。
没有一种十全十美的流量计,各类仪表都有各自的特点,选型的目的就是在浩繁的品种中扬长避短选择自身合适的流量计仪表。
流量仪表(流量计)的选型对仪表能否成功使用往往起着很紧要的作用,由于被测对象的多而杂情形以及仪表品种繁多、性能指标各使得仪表的选型感到困难。
(一)涡街流量计的一般选型:可以从五个方面进行考虑,这五个方面为流量计仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。
五个方面的认真因素如下:1、仪表性能方面:精准度、重复性、线性度、范围度、流量范围、信号输出特性、响应时间、压力损失等;2、流体特性方面:温度、压力、密度、粘度、化学腐蚀、磨蚀性、结垢、混相、相变、电导率、声速、导热系数、比热容,等熵指数;3、安装条件方面:管道布置方向,流动方向,检测件上下游侧直管段长度、管道口径,维护和修理空间、电源、接地、辅佑襄助设备(过滤器、消气器)、安装、等;4、环境条件方面:环境温度、湿度、电磁干扰、安全性、防爆、管道振动等;5、经济因素方面:仪表购置费、安装费、运行费、校验费、维护和修理费、仪表使用寿命、备品备件等。
(二)涡轮番量计选型步骤如下:1、依据流体种类及五个方面考虑因素初选可用仪表类型(要有几种类型以便进行选择);2、对初选类型进行资料及价格信息的收集,为深入的分析比较准备条件;3、采纳淘汰法渐渐集中到1~2种类型,对五个方面因素要反复比较分析终确定预选目标。
标签:流量计。
涡街流量计该如何选择型号
涡街流量计该如何选择型号涡街流量计是一种常用的流量计,可以用于测量液体和气体等流体的流量。
在使用涡街流量计之前,我们需要选择合适的型号。
本文将从以下几个方面介绍如何选择涡街流量计型号。
测量对象首先需要考虑测量对象的性质,如测量的是液体还是气体,是否是粘性较大的液体或气体等。
不同的涡街流量计在测量不同性质的流体时具有不同的优势。
对于粘度较大的流体,可以选择流体膨胀系数较小的涡街流量计;对于气体,则需要选择尽量减小压力损失的流量计,以保证测量的准确性。
因此,在选择涡街流量计型号之前,需要先了解要测量的流体的性质,以确定最适合的涡街流量计型号。
测量范围涡街流量计的测量范围也是选择型号时需要考虑的因素之一。
不同型号的涡街流量计有不同的测量范围,需要根据实际需求选择合适的型号。
如果测量范围过小,则无法覆盖所需测量对象的流量范围,无法达到预期效果;如果测量范围过大,则可能造成精度不高或过度昂贵的情况。
因此,在选择涡街流量计型号时,需要根据测量对象的实际需求,选择合适的测量范围和精度。
精度要求涡街流量计的精度是指测量结果与实际值之间的误差。
不同的涡街流量计具有不同的精度范围,要选择适合自己实际需求的型号。
如果测量的流量变化较小,则可以选择较高精度的涡街流量计;如果流量变化较大,则可以选择较低精度的涡街流量计,以减少成本。
因此,在选择涡街流量计型号时,需要根据实际需求,选择合适的精度等级。
工作条件不同的工作条件对涡街流量计的要求也不同。
例如,如果涡街流量计要在高温或低温环境下使用,则需要选择具有耐高温或耐低温性能的型号;如果涡街流量计需要在腐蚀性环境中使用,则需要选择耐腐蚀的材质制成的型号。
因此,在选择涡街流量计型号时,需要根据实际工作条件,选择具有合适特性的型号。
价格涡街流量计价格因不同型号而有所变化,价格的高低也受到诸多因素的影响。
例如,精度较高、测量范围较大、要求材质、尺寸等特殊要求的型号,价格较高。
因此,必须根据实际需求,平衡价格和性能,选择最适合的型号。
蒸汽涡街流量计的选型注意事项 流量计如何做好保养
蒸汽涡街流量计的选型注意事项流量计如何做好保养涡街流量计正确选型才能保证涡街流量计更好的使用。
选用什么种类的涡街流量计应依据被测流体介质的物理性质和化学性质来决议?使涡街流量计的通径、流量范围、衬里涡街流量计正确选型才能保证涡街流量计更好的使用。
选用什么种类的涡街流量计应依据被测流体介质的物理性质和化学性质来决议?使涡街流量计的通径、流量范围、衬里材料、电极材料和输出电流等都能适应被测流体的性质和流量测量的要求。
1、精密功能检查精度等级和功能依据测量要求和使用场合选择仪表精度等级,做到经济合算。
比如用于贸易结算、产品交接和能源计量的场合,应当选择精度等级高些,如1.0级、0.5级,或者更高等级;用于过程掌控的场合,依据掌控要求选择不同精度等级;有些仅仅是检测一下过程流量,无需做精准明确掌控和计量的场合,可以选择精度等级稍低的,如1.5级、2.5级,甚至 4.0级,这时可以选用价格低廉的插入式涡街流量计。
2、可测量的介质测量介质流速、仪表量程与口径测量一般的介质时,涡街流量计的满度流量可以在测量介质流速0.5—12m/s范围内选用,范围比较宽。
选择仪表规格(口径)不一定与工艺管道相同,应视测量流量范围是否在流速范围内确定,即当管道流速偏低,不能充分流量仪表要求时或者在此流速下测量准确度不能保证时,需要缩小仪表口径,从而提高管内流速,得到充分测量结果。
3、涡街流量变送器的选择在饱和蒸汽测量中接受压电式涡街流量变送器,由于涡街流量计量程范围宽,因此,在实际应用中,一般紧要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限,也就是说必需充分流体流速不得低于5m/s。
依据用汽量的大小选用不同口径的涡街流量变送器,而不能以现有的工艺管道口径来选择变送器口径。
4、压力补偿压力变送器的选择由于饱和蒸汽管路长,压力波动较大,必需接受压力补偿,考虑到压力、温度及密度的对应关系,测量中只接受压力补偿即可,由于管道饱和蒸汽压力在0.3—0.7MPa范围,压力变送器的量程选择1MPa即可。
涡街流量计选型计算软件超级版(蒸汽,无外部链接)
注:1、可测最小流速,其雷诺数YF102A-YF120A为5000以上。 A为20000以上;YF115、YF120为40000以上。
已知 求
动力粘度 动力粘度 物料的密度 运动粘度
16.8 0.0168 0.003513 4.78224
μ Pa•s (微帕斯卡•秒) mPa•s (毫帕斯卡•秒) g/cm3(克/立方厘米) m2/s(二次方毫米米每秒)
选用Qmax、Qmin二个都显示“可”的型号规格 判断符合条件: 计算的质量流量Qmax应大于用户的Qmax 计算的质量流量Qmin应小于用户的Qmin
2、必要时,根据用户提供的流量值对相关参数进行校核
102A 最大流量时的雷诺数= 最小流量时的雷诺数= 最大流量时的压力损失= 常用流量时的压力损失= 最小流量时的压力损失= 3.280E+06 1.312E+05 1.435E+01 8.073E+00 2.296E-02 104A 2.123E+06 8.492E+04 2.514E+00 1.414E+00 4.023E-03 105A 1.649E+06 6.598E+04 9.199E-01 5.174E-01 1.472E-03 108A 1.187E+06 4.748E+04 2.465E-01 1.387E-01 3.944E-04 110A 8.986E+05 3.594E+04 8.096E-02 4.554E-02 1.295E-04 115A 6.072E+05 2.429E+04 1.695E-02 9.537E-03 2.713E-05 120A 4.541E+05 1.817E+04 5.264E-03 2.961E-03 8.422E-06 125A 3.652E+05 1.461E+04 2.212E-03 1.245E-03 3.540E-06 kg/cm2 kg/cm2 kg/cm2
蒸汽流量计选型
蒸汽流量计选型目前测量蒸汽的仪表主要为两种形式:涡街流量计与差压式流量计。
差压式流量计与涡街流量计比较压力损失大、测量精度不高、差压传送错误,综合各方面性能确定选择涡街流量计。
涡街流量计主要原理:在流体中设置旋涡发生体(阻流体),从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡曼涡街,如图1所示。
旋涡列在旋涡发生体下游非对称地排列。
由于涡街流量计输出的脉冲频率信号不受流体物性和组分变化的影响,即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关,所以测量的体积流量比较精确。
但是作为流量计在物料平衡及能源计量中需检测质量流量,这时流量计的输出信号应同时监测体积流量和流体密度,流体物性和组分对流量计质量流量还是有直接影响的。
设旋涡的发生频率为f,被测介质来流的平均速度为U,旋涡发生体迎面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式f=SrU1/d=SrU/md(1)式中U1--旋涡发生体两侧平均流速,m/s;Sr--斯特劳哈尔数;m--旋涡发生体两侧弓形面积与管道横截面面积之比图1 卡曼涡街管道内体积流量qv为qv=πD2U/4=πD2mdf/4Sr(2)管道内质量流量M为M=qv×ρ主要特点:结构简单牢固,安装维护方便(与差压流量计相比较)。
适用流体种类多,如液体、气体、蒸气和部分混相流体。
精确度教高(与差压式,浮子式流量计比较),一般为测量值的(±1%~±2%)R。
范围宽度,可达10:1或20:1。
压损小(约为孔板流量计1/4~1/2)。
输出与流量成正比的脉冲信号,适用于总量计量,无零点漂移;。
涡街流量计型号规格选型
涡街流量计型号规格选型
说明
BF-713U 涡街流量计
仪表类型
2 法兰卡装式 3 法兰连接式 4 管道对焊式 5 螺纹连接式 6 卡箍连接式 7 固定插入式 8 球阀插入式
2 液体 3 气体 4 蒸汽
-X
流量计公称通径用2-4位阿拉伯数字表示 例如:DN200用200表示
-2 脉冲频率信号无显示 -3 脉冲频率信号带显示 -4 电池供电现场显示 -5 两线制4 ~ 20mA信号无显示 -6 两线制4 ~ 20mA信号带显示 -7 两线制4 ~ 20mA信号带HART通讯 -8 三线制4 ~ 20mA信号带显示 -9 三线制4 ~ 20mA信号带RS485通讯
由质量流量换算工况下的体积流量按下式计算:
Q = M/ρ
式中:Q—工况体积流量,m3/h M—质量流量,Kg/h ρ—工况介质密度,Kg/m3 由标准状况下的体积流量换算工况下的体积流量按下式计算:
式中:Qb—标况体积流量,m3/h P—介质的工作压力,表压MPa T—介质的工作温度,℃ 如果测量介质的工况密度和运动粘度与三种典型介质差别不大,可以不用计算直接查表选择合适的
F 分体式 Q 潜水型 S 缩径型 N 耐腐蚀型 G 隔爆型 B 本安防爆型 Y 一体化补偿型
压力规格 补偿类型 其他选项
一体化型涡街质量流量计,法兰 BF-713U 3 4 -80 -6 6 3 M Y 连接式,介质小于500℃蒸汽,DN80,PN25,
电流信号输出带显示。
可以到http://www.yhllj.com/.这里面进行浏览查看
6、其他类型的选择 分体式涡街流量计用于安装在潮湿环境或温度较高的场合,电路部分与传感器分离安装,避免了恶 劣环境对检测电路的影响。 潜水型涡街流量计采用特殊的防水工艺,防护等级IP68,能够长时间在水下工作,适用于有水淹风险 的场合。
涡街流量计的使用范围和选型
涡街流量计的使用范围和选型
涡街流量计是一种常见的流量测量仪表,适用于各种工业领域中液体、气体和蒸汽的流量测量。
涡街流量计的使用范围很广泛,主要适用于以下领域:
1. 石油化工行业:用于测量石油、天然气、化工原料液体和气体的流量。
2. 电力行业:用于测量循环冷却水、高纯水和锅炉给水等介质的流量。
3. 城市供水:用于测量自来水、中水、污水等的流量。
4. 钢铁冶金行业:用于测量高温高压液体和气体的流量。
5. 环保行业:用于测量废水处理、烟气排放等液体和气体的流量。
6. 食品饮料行业:用于测量各类液体和气体的流量。
7. 化学药品行业:用于测量各种药品和化工原料液体的流量。
8. 制药行业:用于测量药品生产中的各种液体的流量。
在选型涡街流量计时,需要考虑以下因素:
1. 流量范围:根据实际测量流量的范围选择合适的型号和规格。
2. 介质特性:涡街流量计适用于各种液体和气体,但不同介质的特性可能有所不同,需选择适合的材质和结构。
3. 温度和压力:根据介质的温度和压力选择流量计的耐温和耐压能力。
4. 精度要求:根据流量测量的精度要求选择合适的型号和精度等级。
5. 环境条件:考虑流量计所处的环境条件,如可燃性气体、腐蚀性液体等,选择相应的防爆、防腐蚀能力。
以上是涡街流量计的使用范围和选型的一些基本信息,具体选型还需要根据实际情况和要求进行详细考虑。
涡街流量计如何选型
涡街流量计如何选型涡街流量计如何选型,又该怎样去安装,具体操作方法如下:(1)涡街流量计的选型a.安装地点有较大的震动干扰(离振动源很近,振幅大于2g)或温度大于350度,压力超过2.5Mpa的蒸汽测量时,不宜选择涡街流量计b.涡街流量计的测量范围一般为:1:10,即流量是小流量的10倍,常用流量选择在流量的2/3处。
(2)涡街流量计的安装a.选择有足够长的直管段(原则上越长越好,至少满足前15D,后5D的长度要求,D为管道内径)并避免强烈震动的场所安装流量计。
b.尽可能避免阳光直射,选择室内安装,无法在室内安装的加装遮阳装置,严禁在地沟内安装(地沟内的散热及通风条件非常差,湿气无法排出,流量计在高温、高湿环境下工作时,寿命会大大降低)c.满足a和b的要求之后即可安装流量计,根据流量计的长度尺寸在管道上切下一个口。
将流量计连同法兰一起放到切开的口上,用焊机把法兰在管道上固定以后,迅速将流量计取下,然后把法兰同管道焊死即可。
此时,应打开阀门吹扫管道,先将管道内的焊渣等杂质吹扫出来。
等焊接的管道温度降到400度以下时再将流量计加装垫片后用高强度螺栓固定,螺丝一定拧紧,防止漏气。
(焊接法兰时严禁带着流量计焊接,否则可能对流量计造成伤害及性损坏!焊接点的温度在千度以上,而检测探头的耐温不超过400度,并且焊渣践到表体上会对表体内壁造成损伤,影响计量精度)d.如果流量计配置有温度和压力补偿,建议压力装在流量计上游3-5D处,温度装在流量计下游5D处。
在安装流量计前应先安装压力变送器的底座、冷凝弯、截止阀等附件,在吹扫管道时可一并将焊渣吹出管道。
注意压力变送器的截止阀在打开以前,应先加满水,再安装压力变送器,避免高温蒸汽将压力变送器的测压元件烫伤,影响精度及寿命。
温度传感器在安装时,同样先将焊接底座焊到管道上,等冷却后再安装温度传感器。
e.流量计等附件固定到管道上以后,根据说明书或接线图进行正确接线(信号线规格建议采用RVVP3×0.5)f.安装和接线工作完成后,调节阀门大小,观看流量计示值大小是否随阀门开度大小有变化,如有,则说明:接线正确、系统正常!注意安装完成后,流量计及压力、温度的仪表盖拧紧,防止进水!涡街流量计。
蒸汽流量计应如何选型 流量计技术指标
蒸汽流量计应如何选型流量计技术指标蒸汽流量计选型时一般分为饱和蒸汽和过热蒸汽。
对于过热蒸汽要进行温度压力补偿,对于真正意义上的饱和蒸汽只需进行温度或压力补偿即可,在测量时依据温度压力查蒸汽流量计选型时一般分为饱和蒸汽和过热蒸汽。
对于过热蒸汽要进行温度压力补偿,对于真正意义上的饱和蒸汽只需进行温度或压力补偿即可,在测量时依据温度压力查密度表以求得所需质量流量。
在实际测量时由于工况变化,饱和蒸汽和过热蒸汽都有可能偏离原来的设计状态,就使得通常由蒸汽温度压力求取其密度的关系发生变化,对计量精准性造成影响。
针对饱和蒸汽和过热蒸汽两方面对蒸汽流量计进行选型:1.过热蒸汽在流量计算仪中可依据过热蒸汽的温度、压力查表得密度求取质量流量,但当过热蒸汽在经过长距离输送后,或由于管道保温措施不当;往往会由于热量损失温度降低使其从过热状态进入临界饱和状态,甚至部分蒸汽冷凝显现相变而变成水滴,这时成为湿饱和蒸汽(过饱各蒸汽)。
蒸汽流量计的输出仅与流过测量管的流体流速成正比,在测湿饱和蒸汽时,水滴对蒸汽流量计输出的影响可疏忽不计;故可以认为蒸汽流量计的输出完全是由湿饱各蒸汽的干部分(饱和部分)所引起,而干部分的密度可依据压力补偿或温度补偿精准明确查出。
蒸汽计量时假如双方商定按蒸汽干部分结算费用,冷凝水不收费,则相变对测量的影响微不足道,可以疏忽;假如冷凝水也依照蒸汽一样收费,则蒸汽流量计的计量结果偏低。
2.湿饱和蒸汽当蒸汽流量计安装在减压阀后,湿饱和蒸汽蓦地较大幅度减压,流体显现绝热膨胀,水滴部分蒸发;同时从液相和汽相中吸取汽化热,使汽液相温度降低,假如温度降低得不多或蒸发前湿度较高,会使温度快速降低到与新的压力所对应的饱和温度;建立新的平衡,这时蒸汽仍为饱和蒸汽,假如压力降低得很多或蒸发前湿度较低,则因水滴蒸发而使温度降低后仍高于新的压力所对应的饱和温度,则蒸汽变为过热蒸汽。
上述蒸发发生后,前一种对补偿无影响,仅仅是蒸汽中的干部分加添,干度相应增大,后一种情况即湿饱和蒸汽变为过热蒸汽。
蒸汽涡街流量计选型
蒸汽涡街流量计选型
Selection Of steam Vor tex Flowmeter
演讲人:上海有恒测控
上海有恒测控技术有限公司
须保证管道内介质处于满管状态
流量计安装在水平或者垂直管道上, 如果安装在垂直管道上,被测介质时液 体时须自下往上流动。
上海有恒测控技术有限公司
12
安装注意事项
尽量避免安装在架空较长的管道上
由于管道的下垂容易造成流量计与 法兰之间的密封泄漏。若必须安装须在 流量计的上下游2D处分别设置管道支撑 点。
上海有恒测控技术有限公司
该数据由【上海有恒测控】提供
10
安装注意事项
上海有恒测控技术有限公司
11
安装注意事项
场所不应有强烈震动或强磁场干扰
泵或是阀门等引起的管道震动将造 成测量误差,严重时甚至影响仪表的正 常测量。须在其上下游2D处加设管道紧 固装置,支撑管道或用软管隔离,加强 抗震效果。
安装
Hale Waihona Puke 避开高温热源和折射源直接影响
必须安装须有隔热通风装置。在测 量蒸汽等高温介质时,为防止转换器温 度过高应进行隔热处理,以确保流量计 外壳暴露在外,以便热量向外辐射,防 止仪表电子部件温度过高影响流量计寿 命。
仪表最好安装在室内环境
安装在室外应注意防水、防晒及 防潮,石油防护罩遮阳,特别注意在 电气接口处应将电缆线弯成U形,避 免水顺着电缆线进入放大器壳内。
7
选型方法
供电电源
主要有+12VDC(三线制脉冲 输出)、+24VDC(三线制脉冲输 出型及二线制电流输出型)3.6V 锂电池、双供电。
涡街流量计如何选择
涡街流量计如何选择
1、涡街流量变送器的选择
压电涡街流量计变送器用于饱和蒸汽的测量。
由于涡流的测量范围较广,在实际应用中,饱和蒸汽的流量不应低于涡街流量计的下限,即流体流量不得低于5m/s。
根据用气量的大小,应选择不同口径的涡街流量变送器,而不是现有的。
过程管道口径选择变送器口径。
1.2、压力补偿压力变送器选型
由于饱和蒸汽管道的长度和压力波动大,必须采用压力补偿。
考虑到压力温度与密度的对应关系,在测量中只能使用压力补偿。
由于我公司管道饱和蒸汽压力在0.3-0.7mpa范围内,压力变送器量程为1MPa。
能。
1.3.显示仪表选择
显示仪表智能流量显示仪表,具有温压补偿瞬时流量显示和累积流量计算功能。
2、涡街流量计参数设置
2.1仪表系统的设置,需设置的仪表系数K可用下式表示:
K=1000/Ko
式中,Ko为出厂时涡街发生器校准的仪器常数,L/脉冲;K的单位是脉冲数/m3。
2.2压力变送器的压力补偿范围设置。
2.3设置压力流量报警上限。
3、涡街流量计的安装
3.1涡街流量计应安装在远离振动源和强电磁干扰的地方。
有振动的地方必须使用减振器。
受振动影响的管道较少。
3.2直管段配置:前后直管段应符合涡街流量计要求,管道内径应与涡街流量变送器内径一致。
4、涡街流量计使用注意事项
尽量减少管道内蒸汽锤对涡流发生体的影响。
振动较大且无法消除时,不宜使用涡街流量计。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
上海有恒测控技术有限公司
蒸汽涡街流量计选型
蒸汽涡街流量计是目前行业应用中使用比较广泛的流量仪表之一,主要用于工业管道中对蒸汽介质流体的流量测量。
蒸汽涡街流量计有很多特点像压力损失小、测量精准度高、量程单位大,最重要是在测量工况体积流量时几乎不会受到流体的压力、密度、粘度等参数的影响,无可动机械零件。
所以说它的可靠性高、维护量也非常小。
说到蒸汽它是种比较特殊的介质,通常情况下所说的蒸汽多数是指过热蒸汽。
过热蒸汽是常见的动力能源,常用来带动汽轮机旋转,从而带动发电机或者离心式压缩机来进行工作。
过热蒸汽是由饱和蒸汽加热升温来获取的,其中绝不含液滴或是液雾,属于实际气体。
过热蒸汽的温度与压力参数是两个独立参数,其密度应由这两个参数决定。
那么蒸汽涡街流量计的选型肯定困扰了不少朋友,选型比较复杂首先要确认工况现场参数,包括:测量介质、温度、压力、口径、安装环境等等。
其次作为厂家也会提供一套权威的仪表参数表,根据各个参数选择对应的口径流量、功能要求等与其相匹配,依靠选型表进行选型这都是常规选型套路。
当然仪表其他相关的性能、安装方式、安装环境合不合适可以找相关仪表技术人员进一步确认。
说到底不光是蒸汽涡街流量计其他类型流量计的选型方法都如出一辙,仪表性能、参数表、厂家所提供的选型表与实际工况参数一致且相匹配才对。
总而言之,在选购蒸汽涡街流量计时不要毫不目的得去找厂家询价,确认好工况现场的测量介质、管道口径、测量精度、介质温度、工程压力、输出信号、供电电源等参数,再去向厂家咨询价格才是硬道理。
当然作为厂家理所应当为客户提供最适合工况现场的流量计,毕竟他们都是流量计行家哦。
