钢筋弯曲表
钢筋弯曲延伸率计算表
钢筋弯曲延伸率计算表摘要：1.钢筋弯曲延伸率的计算方法2.弯曲延伸率计算实例3.弯曲延伸率的应用场景4.提高弯曲延伸率的措施正文：钢筋弯曲延伸率计算表是工程领域中常用的一种工具，用于评估钢筋在弯曲过程中的变形性能。
本文将详细介绍钢筋弯曲延伸率的计算方法、应用场景以及提高弯曲延伸率的措施。
一、钢筋弯曲延伸率的计算方法钢筋弯曲延伸率是指钢筋在弯曲过程中，长度增加与原始长度的比值。
其计算公式为：延伸率= （弯曲后长度- 原始长度）/ 原始长度× 100%在实际工程中，可以根据设计要求、钢筋规格以及弯曲角度等因素，利用上述公式计算出钢筋的弯曲延伸率。
二、弯曲延伸率计算实例以一段直径为16mm的钢筋为例，弯曲角度为90°，弯曲后长度为400mm。
则该钢筋的弯曲延伸率为：延伸率= （400 - 200）/ 200 × 100% = 100%三、弯曲延伸率的应用场景1.设计阶段：在建筑设计中，通过计算钢筋的弯曲延伸率，可以评估结构的安全性能，从而合理选择钢筋规格和布置方式。
2.施工阶段：在施工现场，根据钢筋的实际弯曲延伸率，可以监测和控制钢筋的变形，确保工程质量。
3.工程验收：在工程验收环节，通过对钢筋弯曲延伸率的检测，可以评估工程项目的质量是否符合设计要求。
四、提高弯曲延伸率的措施1.选择合适的钢筋规格：在满足工程设计要求的前提下，选择延伸率较高的钢筋，以提高弯曲性能。
2.合理布置钢筋：在结构设计中，合理分布钢筋，避免过度集中，可以降低钢筋的弯曲应力，从而提高延伸率。
3.控制弯曲角度：适当减小弯曲角度，可以降低钢筋的弯曲应力，提高延伸率。
4.加强施工现场管理：在施工过程中，加强对钢筋弯曲过程的监控，确保钢筋弯曲质量。
总之，掌握钢筋弯曲延伸率的计算方法及其应用场景，采取有效措施提高弯曲延伸率，对于确保工程质量具有重要意义。
钢筋重量偏差、力学及弯曲性能检测记录通用表格
理论 重量 (kg/m)
重量偏差检测 试件长度（mm）
试件总 重量 重量 偏差 （g） （%）
断后伸长率 原始 断后 标距 标距 (mm) (mm)
力学性能
最大力下总伸 V、Y原长率V、Y断 始距离 后距离 (mm) (mm)
屈服 荷载 (kN)
极限 荷载 (kN)
断裂 特征
弯曲 压头 直径 (mm)
弯曲性能
弯曲 角度 (°)
ห้องสมุดไป่ตู้
结果
--
--
--
--
--
备注
钢筋品种及牌号代号： A-热轧带肋钢筋(HRB335),B-热轧带肋钢筋(HRB335E)，C-热轧带肋钢筋(HRB400), D-热轧带肋 钢筋(HRB400E)
试验室温度
℃
校核：
检测：
到样日期 检测依据
样品编号
（单位名称）
钢筋重量偏差、力学及弯曲性能检测记录通用表格
№：
年月日
检测日期
年月日
样品状态
符合
受控编号： 不符合，不符合描述：
GB/T228.1-2010
钢筋 品种
及 牌号 代号
公称 直径 (mm)
GB/T232-2010
GB1499.1-2008
GB1499.2-2007
仪器设备编号
钢材理论计算表、钢筋弯曲调整值与弯钩计算计算表
常用金属材料重量计算公式（每千只重量）园钢重量（公斤）=0.00617×直径×直径×长度方钢重量（公斤）=0.00785×边宽×边宽×长度六角钢重量（公斤）=0.0068×对边宽×对边宽×长度八角钢重量（公斤）=0.0065×对边宽×对边宽×长度螺纹钢重量（公斤）=0.00617×计算直径×计算直径×长度角钢重量（公斤）=0.00785×（边宽+边宽-边厚）×边厚×长度扁钢重量（公斤）=0.00785×厚度×边宽×长度钢管重量（公斤）=0.02466×壁厚×（外径-壁厚）×长度钢板重量（公斤）=7.85×厚度×面积钢材理论重量表钢筋弯曲调整值与弯钩计算一、弯曲调整值的概念对于单根预算长度和下料长度是不同的，预算长度是按照钢筋的外皮计算，下料长度是按照钢筋的中轴线计算。
例如一根预算长度为1米长的钢筋，其下料长度不需要1米，是小于1米的，因为钢筋在弯曲的过程中会变长，如果按照1米下料，肯定会长出一些。
预算长度和下料长度的差值也就是钢筋的弯曲调整值，也称为量度差值。
它实际上由两方面造成的，一是由于量度的不同，例如下面这根钢筋，预算的长度是100+300=400mm，而实际上在下料时只需要截取100-d/2+300-d/2长的一段钢筋即可弯制成下面的形式。
二是由于钢筋在弯曲的过程中长度会变化：外皮伸长、内皮缩短、中轴线不变。
二、弯曲调整值的计算在这里用到一个弧度和角度的换算公式：1rad=3.14*r*2/360,即一度角对应的弧长是0.01745r。
另外《钢筋混凝土施工及验收规范》（GB500204-2002）规定180度弯钩的弯曲直径不得小于2.5d，在下面的推导中D取2.5d。
钢筋拉伸、弯曲试验记录表模板
承包单位： 监理单位： 委托单位名称 委托单编号 试验完成日期 现场桩号 试样描述
XXX－XXX高速公路项目
钢筋拉伸、弯曲试验记录表模板
XXXX工程总公司
合同号：
XX
XXXX公路工程监理公司 编 号：
XXXX工程总公司
试验单位
XX高速公路XX标工地试验室
试验规程
#N/A
2020年2月17日
试验人签字
kXXX+XXX～kXXX+XXX 复核人签字
主管签字
试样名称
试样编号
试样尺寸
直径mm 长度mm
质量g
截面积mm2强度Mpa 伸长率
冷弯
极限 屈服点 拉伸强度 断后标距 伸长率% 弯心直径 弯曲角度 结果
反复冷弯
弯曲半径mm 弯曲次数
断口形式
结论：
技术负责人：
试验监理工程师：
钢筋弯曲延伸率计算表
钢筋弯曲延伸率计算表钢筋是建筑和工程结构中常用的一种材料，它具有很高的强度和延展性。
钢筋的弯曲延伸率是描述钢筋在受力时发生弯曲变形程度的重要指标。
本文将介绍如何计算钢筋弯曲延伸率，并给出一个方便实用的计算表格。
1. 弯曲延伸率的概念钢筋在受到外力作用时，会发生一定程度的弯曲变形。
弯曲延伸率是指钢筋受力后的变形量与原长度之比，通常用百分比表示。
例如，一个钢筋长度为1000毫米，在受到一定弯曲力后发生100毫米的变形，则其弯曲延伸率为10%。
2. 弯曲延伸率的计算方法计算钢筋的弯曲延伸率需要知道以下几个参数：- 钢筋的原始长度：记为L0，单位为毫米。
- 钢筋在弯曲后的长度：记为L1，单位为毫米。
- 钢筋弯曲后的变形量：记为ΔL，单位为毫米。
弯曲延伸率的计算公式为：弯曲延伸率（%）= (ΔL / L0) × 100%3. 为了方便工程师和设计师进行钢筋弯曲延伸率的计算，我们提供了一个简化的计算表格，如下所示：---------------------------------------------------------------------------钢筋直径（mm）弯曲后长度L1（mm）弯曲延伸率（%）---------------------------------------------------------------------------6 20 0.338 30 0.5010 40 0.6712 50 0.8316 60 1.0020 70 1.1725 80 1.3332 90 1.5040 100 1.67---------------------------------------------------------------------------表格中列出了不同钢筋直径下的弯曲后长度和对应的弯曲延伸率。
根据实际情况，可以选择表格中最接近的数值，作为实际弯曲延伸率的估算。

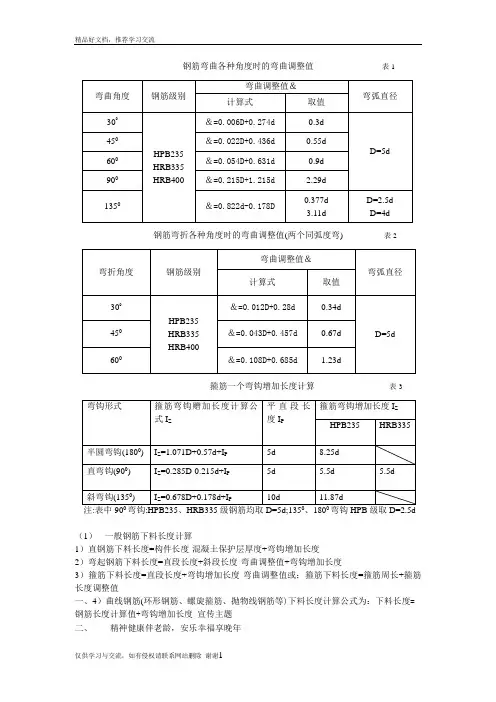

最新钢筋弯曲各种角度时的弯曲调整值表1
钢筋弯曲各种角度时的弯曲调整值表1钢筋弯折各种角度时的弯曲调整值(两个同弧度弯) 表2箍筋一个弯钩增加长度计算表3注:表中90弯钩:HPB235、HRB335级钢筋均取D=5d;135、180弯钩HPB级取D=2.5d（1）一般钢筋下料长度计算1）直钢筋下料长度=构件长度-混凝土保护层厚度+弯钩增加长度2）弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度3）箍筋下料长度=直段长度+弯钩增加长度-弯曲调整值或：箍筋下料长度=箍筋周长+箍筋长度调整值一、4）曲线钢筋(环形钢筋、螺旋箍筋、抛物线钢筋等)下料长度计算公式为：下料长度=钢筋长度计算值+弯钩增加长度宣传主题二、精神健康伴老龄，安乐幸福享晚年三、四、二、目标人群五、老年人群及其家属、照料者，老年卫生工作者，基层卫生、民政等机构以及残联组织工作人员。
六、七、三、宣传关键点八、（一）社会老龄化应当重视精神疾病危害。
2010年第六次全国人口普查结果显示，全国60岁及以上的老年人口达1.78亿人，占总人口的13.26%，我国已进入老龄社会。
国际研究表明，精神疾病严重威胁老年人身心健康，其中主要为老年期痴呆和抑郁症。
根据我国部分地区调查，60岁及以上人群老年期痴呆患病率为4.2%；北京市调查显示，65岁及以上人群抑郁症患病率为4.4%。
九、（二）老年人要积极应对老龄伴随的身心改变。
老龄是人生经历的最终阶段，生理和心理特点都与青壮年不同。
老年人自身要调整心态，认同年龄增长伴随的变化，要保持家庭和睦，学习新知识，培养兴趣爱好，多参加社区活动，建立新的人际交往圈。
要关心自身身心健康，积极觉察身体、情绪等异常变化，及时发现和治疗精神疾病。
当老年人在短期内出现明显的近记忆力减退、生活和工作能力下降等现象时，要及早就医。
十、（三）家属和照料者要帮助老年人维护身心健康。
多数老年人在面对退休、空巢、躯体疾病、婚姻变故、子女关系等问题时，能够正确应对和处理，但是部分老年人需要帮助才能更好地适应。
钢筋直径表和弯曲量度差
钢筋外径、内径、每米重数据表(原北京公规院的制图规定)其中：Ⅰ级钢筋R=1.75d，Ⅱ级钢筋R=3d。
a=3d，b=R+0.5d，d为钢筋直径。
2、中间弯折半径：Ang≤45°,所有钢筋R=10d。
Ang＞45°,Ⅰ级(R235)钢筋R=1.75d,Ⅱ级(HRB335)钢筋R=3d。
3、2004规范弯钩增长公式为：Ang/180*Pi*(DD/2+0.5*d)+PP-(DD/2+d)其中：DD指弯曲直径，PP指平直段长度，d为钢筋直径。
DD：R235为2.5d，HRB335为4d，HRB400、KL400为5d。
PP：小于等于90度弯钩10d，135度弯钩5d，180度弯钩3d。
90~180差值计算。
4、2004规范弯曲直径、平直段长度参照《辅助工具》下拉菜单钢筋信息对应的《受拉钢筋端部弯钩》规定计算。
中间弯折且弯折角度＞45°时切线长与弧长差按注2规定计算。
Ⅱ级(HRB335)钢筋(带肋钢筋)的钢筋长度折减表(单位mm)I级(R235)箍筋端钩增长值(单位mm)2、2004规范箍筋端增长值计算公式：增长值=(DD+d)*Pi*Ang/360+5*d-DD/2其中：弯钩的弯曲内直径DD=2.5*d(R235钢筋)或4*d(HRB335钢筋)，且应大于被箍钢筋的直径(表中假设被箍钢筋直径小于DD)。
钢筋弯曲量度差值II级(HRB335)箍筋端钩增长值(单位mm)(1)弹性极限OA(2)屈服极限B’C(3)强化阶段CD(4)颈缩阶段DEMu就是指砌块（强度等级）红砖标准名称是普通粘土烧结砖，常用是Mu5,Mu7.5,Mu10三个等级红砖的尺寸240×115×53 （mm）M是砂浆标号：砂浆的标号有M3，M5，M7.5，M10，M12.5，M15，M20，M25，M30，M40几种模板拆除规定模板的超出顺序是柱、楼板、梁侧模、梁底模。
板：跨度小于等于2m，砼强度大于等于设计强度50%时拆除。
钢筋焊接试验表格(自动计算)excel
试验单位：工程名称：合 同 号：
MEG2012/R-3
试验规程GB/T228-2002GB/T232-1999中国XX水电第XX工程局有限公司中心试验室
钢筋拉伸、弯曲试验报告
中国XX第XX工程局有限公司
试验日期2013年4月10日XX河大桥永久治理工程
报告日期2013年4月10日
210
钢筋直径(mm)
6
8
10
12
14
16
18
20
22
25
28
32
注：直径为10mm①的钢筋在本计算
按Ｆ９进行随机生成
122432
11
2122
2225
2328 9
10
1918 82020
7
61816
51714
148
1510
1612 3
4
2
1136
序号
钢筋组数输入序号
R235
序号
钢筋直径
(mm)
返回计算正表
HRB335、Q235
说明①：若直径10mm钢筋作为Q235低碳钢，原始标距为10d，则原始标距为100(mm),弯心直径为0.5d，则弯心直径为5(mm)；若直径10mm钢筋作为HRB335热轧带肋钢，原始标距为5d，则原始标距为50(mm),弯心直径为3d，则弯心直径为30(mm)。
批：因此钢筋所得试验结果以600T万能试验机为依据，故对拉伸。
钢筋弯曲调整值对照表
6 8 10 12 14 16 18 20 25 28 32 36 0.222 0.395 0.617 0.888 1.210 1.578 2.000 2.466 3.854 4.837 6.313 7.990 光圆 2 2 3 3 4 5 -6 7 ---30° 变形 ---4 4 5 -6 8 -10 -光圆 3 4 5 6 7 8 -10 13 ---45° 变形 ---7 8 9 -11 21 -27 -光圆 5 6 8 9 11 13 -16 20 ---60° 变形 ---11 13 15 -18 24 -31 -光圆 12 15 17 22 27 29 -37 49 --ቤተ መጻሕፍቲ ባይዱ90° 变形 ---30 32 41 -46 62 -82 -光圆 5 6 8 10 11 13 -16 20 ---120° 变形 ---8 10 11 -14 17 -21 -光圆 0 2 4 4 3 5 -6 5 ---135° 变形 ----3 -1 -5 --1 -6 --9 -光圆 -12 -11 -10 -15 -20 -19 --26 -38 ---180° 变形 ----35 -34 -50 --48 -75 --100 -封闭 光圆 37 41 45 59 63 77 -100 135 ---箍筋 变形 ---94 98 102 -140 200 ---心轴 光圆 25 25 25 35 45 45 -60 85 ---直径 变形 ---70 70 100 -100 150 -200 -1．封闭式箍筋下料长度＝箍筋内周长＋两倍弯钩平直长度＋箍筋调整值； 2．弯折钢筋下料长度＝各段外包尺寸－弯曲调整值； 3．非封闭式箍筋参考弯折钢筋的下料方式下料。 4．θ≥90° 时，（锚固）弯钩外包尺寸＝弯钩平直长度＋D／2＋d (D：心轴直径；d：钢筋直径） 4．θ＜90° 时，（锚固）弯钩外包尺寸＝弯钩平直长度＋(D／2＋d)× tgθ／2 (D：心轴直径；d：钢筋直径） 角度 钢筋直径
钢筋弯曲各种角度时的弯曲调整值表
钢筋弯曲各种角度时的弯曲调整值表1
钢筋弯折各种角度时的弯曲调整值(两个同弧度弯) 表2
箍筋一个弯钩增加长度计算表3
注:表中90弯钩:HPB235、HRB335级钢筋均取D=5d;135、180弯钩HPB级取D=
（1）一般钢筋下料长度计算
1）直钢筋下料长度=构件长度-混凝土保护层厚度+弯钩增加长度
2）弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度
3）箍筋下料长度=直段长度+弯钩增加长度-弯曲调整值或：箍筋下料长度=箍筋周长+箍筋长度调整值
4）曲线钢筋(环形钢筋、螺旋箍筋、抛物线钢筋等)下料长度计算公式为：下料长度=钢筋长度计算值+弯钩增加长度。
弯曲调整值表
弯钩的量度差值与增加长度表 弧段外包量度值 量度差值 2.25d 3.25d 3d 2.89d 4d 4.25d 4.5d 4.92d 3d 2.89d 4d 4.25d 4.5d 4.92d 3d 0.93d 4d 1.5d 4.5d 1.78d 3d 0.93d 4d 1.5d 4.5d 1.78d 3d 0.93d 4d 1.5d 4.5d 1.78d
【注】 弯弧内径D、弯钩平直段长度的取值依据：GB50010-2010、GB50204-2015、11G101-1
量度差值与增加长度表 弯钩平直段长度 3d 5d 5d 5d 10d 10d 10d 12d 12d 12d 5d 5d 5d 10d 10d 10d
弯钩增加长度 6.25d 7.89d 9.25d 9.92d 12.89d 14.25d 14.92d 12.93d 13.5d 13.78d 5.93d 6.5d 6.78d 10.93d 11.5d 11.78d
弯折的弯曲调整值表 弯钩角度 弯弧内直径D 弯弧内半径R 弧段中心线长度 弧段外包量度值 弯曲调整值 180 2.5d 1.25d 5.5d 9d -3.5d 135 4d 2d 5.89d 14.49d -8.59d 135 6d 3d 8.25d 19.31d -11.07d 135 7d 3.5d 9.42d 21.73d -12.3d 90 4d 2d 3.93d 6d -2.07d 90 6d 3d 5.5d 8d -2.5d 90 7d 3.5d 6.28d 9d -2.72d 90 8d 4d 7.07d 10d -2.93d 90 12d 6d 10.21d 14d -3.79d 90 12d 6d 10.21d 14d -3.79d 90 16d 8d 13.35d 18d -4.65d 60 5d 2.5d 3.14d 4.04d -0.9d 60 6d 3d 3.67d 4.62d -0.95d 60 7d 3.5d 4.19d 5.2d -1.01d 45 5d 2.5d 2.36d 2.9d -0.54d 45 6d 3d 2.75d 3.31d -0.56d 45 7d 3.5d 3.14d 3.73d -0.59d 30 5d 2.5d 1.57d 1.88d -0.3d 30 6d 3d 1.83d 2.14d -0.31d 30 7d 3.5d 2.09d 2.41d -0.32d
量度差值表
钢筋弯曲量度差值
1、对于335MPa级、400MPa级带肋钢筋，弯弧内直径不应小于钢筋直径的4倍，当D=4d时，弯折处量度差之为：
钢筋弯曲角度30456090
量度差值0.5d0.5d1d2d
2、对于500MPa级带肋钢筋，当直径为28mm以下时，弯弧内直径不应小于钢筋直径的6倍，当D=6d时，弯折处量度差之为：
钢筋弯曲角度30456090
量度差值0.5d0.5d1d 2.5d
3、对于500MPa级带肋钢筋，当直径为28mm及以上时，弯弧内直径不应小于钢筋直径的7倍，当D=7d时，弯折处量度差之为：
钢筋弯曲角度30456090
量度差值0.5d0.5d1d 2.5d
4、位于顶层框架结构的端节点处的梁上部纵向钢筋和柱外侧纵向钢筋，在节点角部弯折处，当钢筋直径为28mm以下时，弯弧内直径不宜小于钢筋直径的12倍，当D=12d时，弯折处量度差之为：
钢筋弯曲角度30456090
量度差值0.5d0.5d 1.5d4d
5、位于顶层框架结构的端节点处的梁上部纵向钢筋和柱外侧纵向钢筋，在节点角部弯折处，当钢筋直径为28mm及以上时，弯弧内直径不宜小于钢筋直径的16倍，当D=16d 时，弯折处量度差之为：
钢筋弯曲角度30456090
量度差值0.5d0.5d 1.5d 4.5d。
钢筋弯曲各种角度时的弯曲调整值表
钢筋弯曲各种角度时的弯曲调整值表1
钢筋弯折各种角度时的弯曲调整值(两个同弧度弯) 表2
箍筋一个弯钩增加长度计算表3
注:表中90弯钩:HPB235、HRB335级钢筋均取D=5d;135、180弯钩HPB级取D=2.5d
（1）一般钢筋下料长度计算
1）直钢筋下料长度=构件长度-混凝土保护层厚度+弯钩增加长度
2）弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度
3）箍筋下料长度=直段长度+弯钩增加长度-弯曲调整值或：箍筋下料长度=箍筋周长+箍筋长度调整值
4）曲线钢筋(环形钢筋、螺旋箍筋、抛物线钢筋等)下料长度计算公式为：下料长度=钢筋长度计算值+弯钩增加长度。
钢筋弯曲延伸率计算表
钢筋弯曲延伸率计算表钢筋弯曲延伸率计算表是建筑工程中常用的一种工具，用于评估钢筋在弯曲过程中的延伸性能。
以下是关于钢筋弯曲延伸率的计算方法、影响因素、实用意义及提高措施的详细介绍。
一、钢筋弯曲延伸率的计算方法钢筋弯曲延伸率是指钢筋在受力弯曲时，长度增加的百分比。
其计算公式为：延伸率= （弯曲后长度- 弯曲前长度）/ 弯曲前长度× 100%在实际工程中，可以根据设计要求、钢筋品种、规格等因素，利用计算表或公式进行延伸率的计算。
二、影响钢筋弯曲延伸率的因素1.钢筋材质：不同材质的钢筋，其延伸性能差异较大。
例如，低碳钢具有良好的延伸性能，而高强度钢的延伸性能相对较差。
2.钢筋规格：钢筋直径越大，延伸率越小；直径越小，延伸率越大。
3.弯曲角度：弯曲角度越大，钢筋的延伸率越大。
4.受力状态：在相同条件下，受拉力的钢筋延伸率大于受压力的钢筋。
5.环境温度：温度对钢筋的延伸性能有一定影响。
一般来说，温度越高，钢筋的延伸率越大。
三、钢筋弯曲延伸率的实用意义1.评估工程质量：钢筋弯曲延伸率的计算有助于评估工程质量，确保建筑物的安全性能。
2.优化设计：通过分析钢筋延伸性能，可以优化建筑设计，提高结构的安全性和经济性。
3.指导施工：在施工过程中，根据钢筋延伸性能，合理调整施工工艺，确保工程质量。
四、提高钢筋弯曲延伸率的措施1.选用优质钢筋：选用延伸性能较好的钢筋，如低碳钢、高线径钢筋等。
2.合理设计：根据工程特点，合理设计钢筋排布、间距、直径等参数，以提高延伸性能。
3.严格控制施工工艺：施工过程中，严格控制弯曲角度、受力状态等工艺参数，以降低钢筋损伤程度。
4.加强验收检测：加强对完工工程的验收检测，确保工程质量符合设计要求。
总之，了解钢筋弯曲延伸率的计算方法、影响因素及实用意义，有助于提高建筑工程的安全性和经济性。
