交流电动机调速变频原理
交流电机变频调速原理与应用
异步电动机的“多功能控制器”。
3．风机、泵类的调速节能
风机、泵类的调速节能是调压调速系统应用得最多的领域之一。
3 异步电动机变频调速基础
变频调速时s变化很小，效率最高，性能也最好。
变频调速是异步电机交流调速系统的主流。
3.1 变频时的电压控制方式及控制特性
xK
1．变频的同时为什么要变压
r1
x1
②交交变频
电 动
鼠笼式转子
调压调速
机 感应电动机
交流调压
电压源型
常规意义 同步电动机
①变频调速，他控式
②变频调速，矢量控 制
①交直交变频 （整流＋无源逆变） ②交交变频
①电流源型 ②电压源型
同 步
无换向器 电机
变频调速，自控式
电
动 机 无刷直流电动机 变频调速，自控式
开关磁阻电动机 变频调速，自控式
I1
定子每相电动势的有效值: E 14.44f1N 1kN 1 mU 1 U1
E1
x2
Im
xm
若f1↓，U1不变，则磁通Φm ↑ ，Im ↑ ↑ 。
rm
r2
I2 Er
若f1↑，U1不变，则磁通Φm↓，I不变时T ↓ 。
B m ,E1
结论：频率变化时，若不同时改变电压， 则会使电机的磁通 mN 大幅变化，这将使电机运行不正常甚至损坏电机，所以变频的
Ui
+
-
GT
U ct
+
TG
～ VVC
M 3~
Hale Waihona Puke 2.3 交流调压调速系统的制动
交调系统制动时，通常采用在定子绕组中通入直流电流（能耗制动）的方法。
交流电动机变频调速原理
交流电动机变频调速原理
交流电动机变频调速原理主要涉及到调整电源频率以改变电动机转速的技术。
它基于电动机的电压-频率特性，利用电力电
子器件对电源频率进行调节，从而控制电动机的转速。
在传统的交流电动机驱动系统中，电源频率是固定的，通常为50Hz或60Hz。
这种情况下，电动机的转速是由电源频率和电
动机的极数决定的。
而通过变频器对电源频率进行调节，可以使电源频率不再固定。
变频器一般由整流器、滤波器和逆变器三个部分组成。
整流器将交流电源转换为直流电源，滤波器用于平滑输出电流，逆变器将直流电源转换为可调的交流电源。
变频器能根据所需转速将直流电源转换为相应频率的交流电源供给电动机，并且能够根据实际负载情况实时调整输出频率。
通过改变电源频率，可以改变电动机的转速，实现调速功能。
变频调速具有以下优点：
1. 转速范围广：变频器可以实现广泛的转速调节，将电动机的转速从低速到高速进行连续调整。
2. 转速精度高：通过精确控制输出频率，可以实现对电动机转速的精准调控。
3. 节能高效：变频调速可以根据负载情况智能调整电源频率，减少能量损耗，提高能源利用效率。
4. 启停平稳：传统的交流电机启停频繁会对电机产生冲击，通过变频调速可以实现平稳启动和停止，减少冲击。
总之，交流电动机变频调速原理是通过变频器对电源频率进行调节，从而实现对电动机转速的精确控制。
它具有范围广、精度高、节能高效、启停平稳等优点，广泛应用于工业生产和能源节约领域。
《交直流调速系统》第六章交流电动机调速及变频原理
交直流调速系统：交流电 动机调速及变频原理
交直流调速系统是当今工业领域中应用最广泛的电机调速方式之一。本文将 介绍其工作原理、控制方式、实验结果以及应用领域。
交直流调速系统简介
工作原理
交直流调速系统将交流电网变频后的电能， 通过调整输出电压的频率和振幅，实现对交 流电动机转速的精确控制。
应用领域
广泛应用于各种机械传动、液力传动和水泵 等控制系统中。
交流电动机调速系统的应用领域
自动化系统中的应用
在各种自动化生产设备中被 广泛应用，如印刷机、纺织 机、机床等清
电力系统的应用
在电力和水泵工业中，它们 通常被用于驱动变速风扇、 汽轮机、输电水泵和空气压 缩机。
船舶和铁路设备的 应用
在船舶和铁路设备中，变频 系统被用于调节主推进电机 和发动机。
总结和展望
优点
能够提高电机的转速调节精度、降低噪声和 振动，操作简便、维护方便。
未来发展
随着电力电子技术的发展和应用，交直流调 速技术将显示出更加优异稳定的特性。
交流电动机调速原理介绍
异步电动机
在交流电路中，由于线圈电势 产生了磁通量，被感应到的铝 制转子上涡流的作用下形成了 磁通量，进而激起了电势和转 矩。
压，并将其送入交流电机中。
3
控制电路
接收电机转速及其加速度反馈信息， 将这些反馈信息与控制策略融合，进 而实现对交流电机调速控制。
交流电动机调速控制方式
1 恒转矩调速
2 恒功率调速
保持电机输出转矩不变的状态下，改变电 机输出的转速。
在电机输出功率不变的情况下，改变电机 转速。
3 恒流调速
4 联合控制
同步电动机
自带一定数目的永磁体，并且 同步转子上的感应电流同步于 定子电流，从而使交流电动机 实现了较好的调速性能。
交流异步电动机变频调速原理
交流异步电动机变频调速原理在异步电动机调速系统中，调速性能最好、应⽤最⼴的系统是变压变频调速系统。
在这种系统中，要调节电动机的转速，须同时调节定⼦供电电源的电压和频率，可以使机械特性平滑地上下移动，并获得很⾼的运⾏效率。
但是，这种系统需要⼀台专⽤的变压变频电源，增加了系统的成本。
近来，由于交流调速⽇益普及，对变压变频器的需求量不断增长，加上市场竞争的因素，其售价逐渐⾛低，使得变压变频调速系统的应⽤与⽇俱增。
下⾯⾸先叙述异步电动机的变压变频调速原理。
交流异步电动机变频调速原理：变频器是利⽤电⼒半导体器件的通断作⽤把电压、频率固定不变的交流电变成电压、频率都可调的交流电源。
现在使⽤的变频器主要采⽤交—直—交⽅式（VVVF变频或⽮量控制变频），先把⼯频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。
变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
交-直部分整流电路：由VD1-VD6六个整流⼆极管组成不可控全波整流桥。
对于380V的额定电源，⼀般⼆极管反向耐压值应选1200V，⼆极管的正向电流为电机额定电流的1.414-2倍。
（⼆）变频器元件作⽤电容C1：是吸收电容,整流电路输出是脉动的直流电压，必须加以滤波，变压器是⼀种常见的电⽓设备，可⽤来把某种数值的交变电压变换为同频率的另⼀数值的交变电压，也可以改变交流电的数值及变换阻抗或改变相位。
压敏电阻：有三个作⽤,⼀过电压保护,⼆耐雷击要求,三安规测试需要.热敏电阻：过热保护霍尔:安装在UVW的其中⼆相,⽤于检测输出电流值。
选⽤时额定电流约为电机额定电流的2倍左右。
充电电阻：作⽤是防⽌开机上电瞬间电容对地短路，烧坏储能电容开机前电容⼆端的电压为0V；所以在上电（开机）的瞬间电容对地为短路状态。
如果不加充电电阻在整流桥与电解电容之间，则相当于380V电源直接对地短路，瞬间整流桥通过⽆穷⼤的电流导致整流桥炸掉。
plc控制的交流电动机正反转的变频调速原理
PLC控制的交流电动机正反转的变频调速原理1. 引言在工业自动化领域，PLC（可编程逻辑控制器）是一种常用的控制设备，而交流电动机的正反转和变频调速是工业生产中常见的需求。
本文将从PLC控制的角度，深入探讨交流电动机正反转的变频调速原理，以便读者能够全面理解这一关键技术。
2. 交流电动机正反转原理交流电动机的正反转控制是工业生产中常见的需求。
在PLC控制下，可以通过控制电动机的接线和使用正反转的信号来实现正反转功能。
具体来说，可以利用PLC的输出口和接触器来实现电动机的正反转控制，通过合适的程序设计和逻辑控制，实现电动机正反转的功能。
3. 变频调速原理在工业生产中，电动机的调速功能也十分重要。
传统的电动机调速方式需要通过改变电源频率或者通过机械齿轮传动，而这些方式都不够灵活和高效。
而利用变频器可以实现对电动机的调速，变频器通过改变输入电源的频率和电压，从而控制电动机的转速。
在PLC控制下，可以通过控制变频器的输入信号，实现对电动机的精准调速。
4. PLC控制交流电动机正反转的变频调速原理将交流电动机的正反转和变频调速结合在一起，可以实现更灵活、智能的控制方式。
在PLC控制下，可以通过编写合适的程序和逻辑框图，实现对电动机的正反转和变频调速的精准控制。
通过合理设计输入输出口，利用定时器、计数器等功能模块，可以实现对电动机启停、正反转和调速的自动化控制。
5. 个人观点和理解在工业生产中，PLC控制的交流电动机正反转的变频调速技术可以极大地提高生产效率和质量。
通过合理应用PLC技术，可以实现对电动机的智能化控制，提高设备的稳定性和可靠性，同时也符合节能减排的要求。
我认为PLC控制的交流电动机正反转的变频调速技术是非常有价值和意义的。
6. 总结本文通过对PLC控制的交流电动机正反转的变频调速原理进行了深入探讨，从正反转原理、变频调速原理到结合控制方法进行了全面的介绍。
通过本文的阅读，读者可以全面、深刻地理解这一关键技术，为工业生产中的实际应用提供了理论和实践的指导。
交流异步电动机变频调速原理及特点

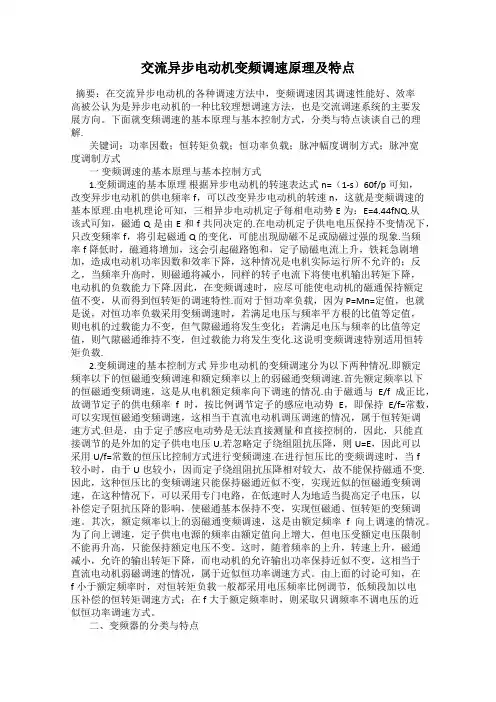

交流异步电动机变频调速原理及特点摘要：在交流异步电动机的各种调速方法中，变频调速因其调速性能好、效率高被公认为是异步电动机的一种比较理想调速方法，也是交流调速系统的主要发展方向。
下面就变频调速的基本原理与基本控制方式，分类与特点谈谈自己的理解.关键词：功率因数；恒转矩负载；恒功率负载；脉冲幅度调制方式；脉冲宽度调制方式一变频调速的基本原理与基本控制方式1.变频调速的基本原理根据异步电动机的转速表达式n=（1-s）60f/p可知，改变异步电动机的供电频率f，可以改变异步电动机的转速n，这就是变频调速的基本原理.由电机理论可知，三相异步电动机定子每相电动势E为：E=4.44fNQ.从该式可知，磁通Q是由E和f共同决定的.在电动机定子供电电压保持不变情况下，只改变频率f，将引起磁通Q的变化，可能出现励磁不足或励磁过强的现象.当频率f降低时，磁通将增加，这会引起磁路饱和，定子励磁电流上升，铁耗急剧增加，造成电动机功率因数和效率下降，这种情况是电机实际运行所不允许的；反之，当频率升高时，则磁通将减小，同样的转子电流下将使电机输出转矩下降，电动机的负载能力下降.因此，在变频调速时，应尽可能使电动机的磁通保持额定值不变，从而得到恒转矩的调速特性.而对于恒功率负载，因为P=Mn=定值，也就是说，对恒功率负载采用变频调速时，若满足电压与频率平方根的比值等定值，则电机的过载能力不变，但气隙磁通将发生变化；若满足电压与频率的比值等定值，则气隙磁通维持不变，但过载能力将发生变化.这说明变频调速特别适用恒转矩负载.2.变频调速的基本控制方式异步电动机的变频调速分为以下两种情况.即额定频率以下的恒磁通变频调速和额定频率以上的弱磁通变频调速.首先额定频率以下的恒磁通变频调速，这是从电机额定频率向下调速的情况.由于磁通与E/f成正比，故调节定子的供电频率f时，按比例调节定子的感应电动势E，即保持E/f=常数，可以实现恒磁通变频调速，这相当于直流电动机调压调速的情况，属于恒转矩调速方式.但是，由于定子感应电动势是无法直接测量和直接控制的，因此，只能直接调节的是外加的定子供电电压U.若忽略定子绕组阻抗压降，则U=E，因此可以采用U/f=常数的恒压比控制方式进行变频调速.在进行恒压比的变频调速时，当f较小时，由于U也较小，因而定子绕组阻抗压降相对较大，故不能保持磁通不变.因此，这种恒压比的变频调速只能保持磁通近似不变，实现近似的恒磁通变频调速，在这种情况下，可以采用专门电路，在低速时人为地适当提高定子电压，以补偿定子阻抗压降的影响，使磁通基本保持不变，实现恒磁通、恒转矩的变频调速。
交流电动机变频调速方法研究
交流电动机变频调速方法研究引言：随着现代工业的发展和对能源的节约要求，交流电动机的变频调速方法逐渐被广泛应用。
变频调速可以通过改变电动机的输入频率，调节转速和负载之间的匹配，实现低速大转矩或高速小转矩的工作要求。
本文将研究交流电动机变频调速的方法。
一、变频调速原理：1.原理概述：电动机电源频率=f，电源电压=V，电动机相数=φ输出转矩和转速之间的关系：T=k*M^n，其中k为系数，n为常数。
固定电源电压不变，改变电源频率f，可以调节转速M。
2.调速方案：a)正弦波PWM调制方案：根据输入的信号波形，生成与输入波形相同的输出波形，然后利用多级逆变器将输出电流波形进行滤波处理得到交流输出电压波形。
b)SPWM调制方案：通过多级逆变器将直流电压转换为交流电压，通过控制逆变器的开关管，实现输出电压的变化和频率的变化，从而改变电动机的转速。
c)SVPWM调制方案：通过控制多个开关管的占空比和触发时刻，可以产生更接近理想正弦波的输出波形，实现电动机的精确调节。
二、变频调速方法的优缺点：1.优点：a)可以实现宽范围内的调速，满足不同工况的要求。
b)调速精度高，可以实现恒定转矩和恒定功率控制，提高电动机的运行效率。
c)调速过程平稳，无冲击，减少机械零件磨损。
d)节能效果显著，可以节约电能消耗。
2.缺点：a)变频调速系统的成本较高，包括逆变器、滤波器、控制器等设备的成本较高。
b)变频设备对电网的污染较大，需要采取补偿措施。
c)变频设备的维护和保养要求高，需要定期检查和维修。
三、变频调速在实际应用中的问题及解决方案：1.变频调速系统的电磁干扰问题：变频调速设备会产生一定的高次谐波，对电网和其他设备产生干扰。
解决方案可以采用滤波器等装置来减少干扰。
2.变频调速系统的稳定性问题：变频调速系统存在潜在的震荡和共振问题，需要采取措施来保持系统的稳定。
3.变频调速系统的故障检测和维修问题：变频调速系统是复杂的电力系统，如果出现故障需要及时检测和维修。
交流异步电动机变频调速原理
第一节 交流异步电动机变频调速原理根据电机学原理，交流异步电动机的转速可表示为：)1(**60s pf n -= （2-1-1） 式中： n 一 电动机转速/分钟，单位：r/min ；p 一 电动机磁极对数；f 一 电源频率，单位：Hz ；s 一 转差率，10<<s 。
注：p 是磁极对数，不是磁极数。
由式（2-1-1）知，影响电动机转速的因素有：电动机的磁极对数 p ，转差率 s 和电源频率f 。
对于给定的电动机，磁极对数 p 一般是固定的；通常情况下，转差率 s 对于特定负载来说是基本不变的，并且其可以调节的范围较小，加之转差率 s 不易被直接测量，调节转差率来调速在工程上并未得到广泛应用。
如果电源频率可以改变，那么通过改变电源频率来实现交流异步电动机调速的方法应该是可行的，这就是所谓变频调速。
由电机学原理知，如忽略绕组间的互感、绕组的漏感及空间电磁谐波，交流异步电动机的相等效稳态电路如图 2-1-1。
图 2-1-1 交流异步电动机的相等效稳态电路由戴维南定理，图 2-1-1电压平衡方程式为：U = E + I * r （2-1-2）式中： U 一 相电压 ；E 一 定子绕组的感应电动势；I 一 定子绕组的相电流；r 一 定子绕组电阻与转子绕组电阻折算到定子侧的电阻之和。
交流异步电动机的定子绕组的感应电动势是定于绕组切割旋转磁场磁力线的结果， 其有效值计算如下：E = K * f * Φ （2-1-3） 式中：Ｋ 一 与电动机结构有关的常数；ｆ 一 电源频率；Φ 一 磁通量 。
由式（2-1-2）知，加在电机绕组端的电源电压Ｕ，一部分产生感应电动势Ｅ，另一部分消耗在电阻 r （ 定子绕组电阻与转子绕组电阻折算到定子侧的电阻之和 ）上 。
其中定子绕组的相电流 I 由两部分构成：21I I I += （2-1-4）电机的定子电流有一小部分1I 用于建立磁场的主磁通，其余大部分2I 用于产生拖动负载的电磁力。
变频调速原理
变频调速原理变频器是将固定频率的交流电变换为频率连续可调的交流电的装置。
3.1 变频调速基本原理[7][8][9]由电机学理论可知三相感应电动机的转速为：式中：n 为电动机的转速f 为输入交流电源的频率P 为电动机的极对数s 为异步电动机的转差率通过上式可知，改变交流电动机转速的方法有三种。
即变频调速、变极调速和变转差率调速。
我们知道，交流电动机是通过内部的旋转磁场来传递能量的，为了保证交流电动机能量传递的效率，必须保持气隙磁通量为恒定值。
如果磁通量太小，则没有充分发挥电动机的能力，导致出力不足。
反之，如果磁通量太大，铁心过度饱和，会导致励磁电过大，严重时会因绕组过热而损坏电动机。
因此，保持气隙磁通量的值恒定不变，是变频变压的基本原则。
三相异步电动机定子每相电动势的有效值为:Eg=4.44f1N1Фm式中：Eg：定子每相由气隙磁通感应的电动势的方均根值（V）f1：定子电流频率（Hz）；N1：定子相绕组有效匝数；Фm：每极磁通量（Wb）。
由上式可见，只要控制好f1和Eg，便可达到控制磁通Фm的目的。
下面分两种情况加以说明。
1.基频以下的变频调速为保证电动机的带负载能力，基频以下的恒磁通变频调速应保持主磁通Φm不变，这就要求在f1降低的同时降低感应电动势Eg，保持Eg/ f1＝常数，即保持电动势与频率之比为常数进行控制。
这种控制又称恒磁通变频调速，属于恒转矩调速方式。
然而，绕组中的感应电动势是难以直接控制的，当电动势值较高时，可以忽略定子绕组的漏磁阻抗压降，而认为定子相电压U1≈Eg，这样只要保持U1/f1＝常数，即可达到恒磁通控制的目的，这叫做恒压频比控制方式。
2.基频以上变频调速基频以下的变频调速方式只适合于额定转速以下的调节，对于高于额定转速的调节必须采用弱磁变频调速方式。
在基频以上调速时，频率可以从f1N往上增高，但电压U1却不能超过额定电压U1N，最多只能保持U1=U1N，这将迫使磁通与频率成反比地降低，相当于直流电机弱磁升速的情况，属于近似的恒功率调速方式。
交流电动机变频调速矢量控制的原理
交流电动机变频调速矢量控制的原理
电动机变频调速矢量控制，通常简称为矢量控制，是一种利用调节控制器和电动机（交流伺服电动机或直流电动机）的功率调整的直接控制方法，也是一种闭环运动控制的形式。
它充分利用变频速控器性能，将逆调（PI）调节系统的运动控制参数律完全输入控制器，由控制器将反馈信号直接用于电动机的运行控制。
基于此，可在任何时候改变电动机的转速大小，从而使系统达到高精度高速度运动控制的功能要求。
和传统位置控制相比，矢量控制具有低静止噪声、低速响应时间短、虽伺服参数抗干扰能力强等一系列优点，已成为目前一种常用的电动机调速方式。
变频调速基本原理及控制原理
变频调速基本原理及控制原理1.基本原理：目前使用较多的是“交—直—交”变频，原理如图1所示，将50Hz交流整流为直流电Ud，再由三相逆变器将直流逆变为频率可调的三相交流供给鼠笼电机实现变频调速。
2.控制原理：变频调速装置主电路(见图2)由空气开关QF1，交流接触器KM1和变频器VF组成，由安装在配电柜面板上的转换开关SA，复位开关SB；或安装在现场防爆操作柱上启动按钮SB 和停止按钮SB2控制VF的运行：(1)启动VF时必须先合上QF1和QF2，使SA置于启动位置，KM1便带动电触点闭合，来电显示灯HL2亮；此时按下SB，也可以按下现场SB1使KA1带电触点闭合，VF投入运行同时运行指示灯HL3亮。
(2)需要停止VF时，按下SB2使KA1失电，VF停止运行，此时HL3灭；置SA于停止位置，KM1断开同时HL1亮表示停机。
(3)如果在运行过程中VF有故障FLA、FLC端口将短接，KA2带电，KM带电其触点断开，同时故障指示灯HL3亮并报警。
由于工艺条件复杂，实际运行过程中有多方面不确定因素，为安全其见，每台变频器均加有一旁路接触器KM2；如果KM1或VF发生故障时保证电机仍能变频运行。
变频调速实行闭环负反馈自动控制即由仪表装置供给变频器1V和CC端口4～20MA电信号，靠信号大小改变来控制VF频率高低变化达到调节电动机转速和输出功率的目的，使泵流量和实际工艺需求最佳匹配，实现仪表电气联合自动控制体系。
二、实际运用分析1.变频调速实行工艺过程控制，由于生产流程和工艺条件的复杂性；不通过实践有些问题不被人们认识，只有通过实践才能找出解决这此问题方法和途径。
在闭环控制回路中，变频器作用类似风开式调节阀，对于实用风关式调节阀控制回路需在变频器上设定最低下降频率，当仪表装置故障时变频器输出最低频率，保证电机运转，维持工艺流程最低安全量，不至于生产中断。
变频器下限频率设定必须通过实际测试，不能随意变动。
就拿P6101A 脱丙烷塔进料泵来说，当时调试时当仪表信号4AM时，变频器输出频率10Hz，此时根本达不到工艺需要流量，通过仪表、电气专业人员多测试设定4MA信号输出23Hz能达到最低安全量，故23Hz 便没定为法定下限参数，这样既可保证工艺安全运行又有27Hz的频率调节范围。
交流变频调速基本原理
交流变频调速基本原理一．异步电动机概述1．异步电动机旋转原理异步电动机的电磁转矩是由定子主磁通和转子电流相互作用产生的。
⑴磁场以n0转速顺时针旋转，转子绕组切割磁力线，产生转子电流⑵通电的转子绕组相对磁场运动，产生电磁力⑶电磁力使转子绕组以转速n旋转，方向与磁场旋转方向相同2．旋转磁场的产生旋转磁场实际上是三个交变磁场合成的结果。
这三个交变磁场应满足：⑴在空间位置上互差2π/3 rad电度角。
这一点，由定子三相绕组的布置来保证⑵在时间上互差2π/3 rad相位角（或1/3周期）。
这一点，由通入的三相交变电流来保证3．电动机转速产生转子电流的必要条件是转子绕组切割定子磁场的磁力线。
因此，转子的转速n必须低于定子磁场的转速n0，两者之差称为转差：Δn＝n0－n转差与定子磁场转速（常称为同步转速）之比，称为转差率：s＝Δn / n0同步转速n0由下式决定：n0＝60 f / p式中，f为输入电流的频率，p为旋转磁场的极对数。
由此可得转子的转速n＝60 f（1－s）/ p二．异步电动机调速由转速n＝60 f（1－s）/ p可知异步电动机调速有以下几方法：1．改变磁极对数p （变极调速）定子磁场的极对数取决于定子绕组的结构。
所以，要改变p，必须将定子绕组制为可以换接成两种磁极对数的特殊形式。
通常一套绕组只能换接成两种磁极对数。
变极调速的主要优点是设备简单、操作方便、机械特性较硬、效率高、既适用于恒转矩调速，又适用于恒功率调速；其缺点是有极调速，且极数有限，因而只适用于不需平滑调速的场合。
2．改变转差率s （变转差率调速）以改变转差率为目的调速方法有：定子调压调速、转子变电阻调速、电磁转差离合器调速、串极调速等。
⑴定子调压调速当负载转矩一定时，随着电机定子电压的降低，主磁通减少，转子感应电动势减少，转子电流减少，转子受到的电磁力减少，转差率s增大，转速减小，从而达到速度调节的目；同理，定子电压升高，转速增加。
[笔记]实验二三相交流异步电动机变频调速实验
![[笔记]实验二三相交流异步电动机变频调速实验](https://img.taocdn.com/s3/m/a5e1a811591b6bd97f192279168884868762b875.png)
实验二三相交流异步电动机变频调速实验一、实验目的1.学习和掌握变频器的操作及控制方法；2.深入了解三相异步电动机变频调速性能；3.进一步学习PLC控制系统硬件电路设计和程序设计、调试。
二、实验原理1.三相交流异步电动机变频调速原理通过改变三相异步电动机定子绕组电压的频率，可以改变转子的旋转速度，当改变频率的同时改变电压的大小，使电压与频率的比值等于常数，则可保证电动机的输出转矩不变。
变频器就是专用于三相异步电动机调频调速的控制装置。
它的输入为单相交流电压（控制750W及以下的小功率电动机）或三相交流电压（控制750W以上的大功率电动机），而输出为幅值和频率均可调的三相交流电压供给三相异步电动机。
变频器的生产厂家很多，产品也很多，但基本原理相同。
本实验中采用的是松下小型变频器VFO 200W，有如下几种操作模式。
（1）运行/停止、正转/反转的操作模式：对于电动机的启动/停止以及正反转的控制有外部操作和面板操作两种模式，通过专用参数的设定来实现。
面板操作模式：通过变频器自带面板上的操作键实现运行/停止、正转/反转控制；外部操作模式：通过接在变频器专用输入端开关信号的接通、断开实现运行/停止、正转/反转。
（2）频率设定模式：频率的设定分为面板设定、外部设定两种，通过专用参数的设定来实现。
面板设定模式是根据面板上的电位器或专用键来设定频率的大小。
外部设定模式可以通过变频器上专用输入端上的电位器、电压信号、电流信号、开关编码信号以及PWM信号来实现频率的设定。
2.实验电路图本次实验的主要内容为“外部控制和外部电位器频率设定”。
实验电路图如图17.1所示。
图17.1 三相交流异步电动机变频调速实验电路图由图17.1可知，运行时，PLC程序要使Y4为1，停止时要使Y4为0，频率大小通过改变1、2、3端连接的电位器位置来调节。
3.电路接线表本实验的电路接线表如下表17.1（注：图17.1中方框内的接线已经在内部接好，不需再接线）表17.1 三相交流异步电动机变频调速实验电路接线图三、实验步骤1.按表17.1接线（为了安全起见，接线时请务必断开QF4）；2.征得老师同意后，合上断路器QF2和QF4，接通操作面板上的电源开关；3.运行PC机上的PLC工具软件FXGP_WIN-C，输入课前编好的PLC程序（或直接打开已经编制好的，路径为：HJD-DJ1 \程序\实验17\变频调速.PMW），确认程序无误后，将其写入到PLC并运行。
变频调速的原理
变频调速的原理
交流电动机在不同的旋转磁场和负载下，其转速是不相同的，所以为了使电动机的转速能连续调谐，必须对其控制。
通过改变电源的频率来改变电动机转速的调速方法叫变频调速。
其工作原理是：当改变电源频率时，电动机的转矩与电流之间成正比，而电流与电源频率之比成反比。
即改变电源频率，则电动机的转矩增大或减小；反之，则增大或减小。
这样可使电动机在高速时具有很高的转矩输出，在低速时具有很大的转矩输出。
变频器可分为直流调速、交流调速和交-直-交变频三类。
直流调速是通过改变直流电源的电压来控制电动机转速的。
交流调速是用三相交流电源通过三相异步电动机定子绕组，通过三相异步电动机转子绕组产生旋转磁场来带动负载的。
它主要有交流变频器和直流调速系统两种。
交流变频器按其控制原理可分为有级和无级两种。
有级变频控制是根据电机的特性来确定其运行范围的一种控制方式，其基本思想是在额定电压下将交流电变为直流电，然后再对直流电进行变压、降压使电机工作在额定状态。
—— 1 —1 —。
变频器工作原理是什么
变频器工作原理是什么变频器，又称为变频调速器，是一种用于调节电动机转速的电子设备。
它通过改变输入电压的频率，从而控制电动机的转速，实现对设备的调速控制。
那么，变频器的工作原理究竟是什么呢？接下来，我们将从电压、频率和控制原理三个方面来详细介绍变频器的工作原理。
首先，我们来看电压。
在传统的交流电动机中，电压的大小直接决定了电动机的转速。
当电压增大时，电动机的转速也会相应增加；反之，电压减小则电动机的转速也会减小。
而变频器通过改变输入电压的大小，从而实现对电动机转速的控制。
它能够将输入的固定电压转换成可调节的电压输出，从而实现对电动机的精确控制。
其次，我们来看频率。
在电力系统中，电压和频率是相互关联的。
一般情况下，电压的频率是固定的，例如50Hz。
而变频器则可以通过改变输入电压的频率，从而控制电动机的转速。
它能够将固定频率的交流电源转换成可调节的频率输出，实现对电动机的精确调速。
最后，我们来看控制原理。
变频器通过内部的控制电路，实现对输入电压的调节和频率的变换。
控制电路能够根据外部输入的控制信号，对输出电压和频率进行精确的调节，从而实现对电动机的精确控制。
同时，变频器还可以通过内部的保护电路，对电动机进行多种保护，确保设备的安全运行。
综上所述，变频器的工作原理主要包括电压、频率和控制原理。
通过改变输入电压的大小和频率，以及内部的控制电路，变频器能够实现对电动机的精确调速控制，从而满足不同设备对转速的需求。
在工业生产中，变频器已经成为不可或缺的设备，它不仅提高了设备的运行效率，还降低了能耗和维护成本，为生产企业带来了巨大的经济效益。
因此，深入了解变频器的工作原理，对于工程技术人员来说是非常重要的。
变频技术原理-交流电动机的调速
谢谢大家！
交流调速系统认识-异步电动机的调速
• （3）调压调速
• 如图所示，当定子电压降低时（U2 <U1 <UN）， 电动机的同步转速和临界转差率均不变，而最大电磁 转矩和启动转矩随电压平方关系减小。 对于通风机类负载，电动机在全段机械特性上都能稳定运
行。如图，在不同电压下的稳定工作点分别为C、D、E，所 以，改变定子电压可以获得较低的稳定运行速度。
总评：无极调速，调速范围广、速度调节连续性、平滑性好，调速机械特性无改变，调 速性能优良，应用方法。
交流调速系统认识-异步电动机的调速
• 变极调速
• 由电机学原理可知，只有定子和转子具有相同的极数 时，电动机才具有恒定的电磁转矩。由于鼠笼式异步电 动机的转子极数能自动地跟随定子极数的变化，所以变 极对数调速只能用于鼠笼式电动机。 • 电动机的同步转速反比于于磁场的极对数。而磁极对 数 p 的改变，取决于电动机定子绕组的结构和接线。通 过改变定子绕组的接线，就可以改变电动机的磁极对数。
知识目标
能力目标
思政目标
交流调速系统认识-异步电动机的调速
• 交流电动机的工作原理：交流异步电动机、交流同步电动机 视频解读
• 了解被控对象是我们实现控制它的关键第一步
• 交流电动机调速原理
• 根据电机学原理可知：
n 60 f1 (1 s) p
n1
60 f1 p
• 交流异步电动机的转速n与供电电流调速系统认识-异步电动机的调速
变极调速
当将两个半相绕组的连接方式改变，如图3-34左图， 进行反向串联或反向并联时，使其中的一个半相绕组a2、 x2中电流反向，此时定子绕组便产生2极磁场，如图3-34 右图所示。
plc控制的交流电动机正反转的变频调速原理
plc控制的交流电动机正反转的变频调速原理PLC控制的交流电动机正反转的变频调速原理如下：
1. 变频器：使用变频器将交流电源的频率改变，从而实现电机的调速功能。
变频器具有输入电源、输出电源和控制电源三个部分。
通过控制电源的电压和频率，可以控制电机的转速。
2. PLC控制：PLC通过与变频器进行通信，发送控制指令，控制变频器的电压和频率输出。
根据控制指令，变频器可以实现电机正转、反转和停止的控制。
3. 传感器：通过安装传感器，可以实时监测电机的转速和运行状态。
传感器将转速和状态信息传输给PLC，以便PLC根据需要调整变频器的输出。
4. 转速控制：当需要控制电机正转时，PLC发送指令给变频器，变频器将逐渐增加输出电压和频率，从而加速电机转速。
当需要控制电机反转时，PLC发送相应指令，变频器减小输出电压和频率，逐渐使电机反向转动。
5. 变频器保护：在实际应用中，需要对变频器进行保护，防止过载、过热等现象。
因此，PLC 还需要对变频器进行状态监测，当发生异常时，及时停止电机运行，并进行报警处理。
通过PLC控制的交流电动机正反转的变频调速原理，可以实现电机的精确控制和调速，提高工业自动化生产线的效率和准确性。
