【国家电网 培训课件】线路保护原理之零序电流保护
当用线路TV时，零序方向电流保护不会误动作
（2）两处断线
M
U0 2
U0 Z NK 0 2
N ZR0
ZS0
I0
U0
U0 I0 ZS0
M U0
2
Z NK 0
U0
2
N ZR0
ZS0
I0
U0
两端非全相运行时:
当用母线TV时，躲不过定值的零序方向电流保护应退出，否则会误动 作 当用线路TV时，零序方向继电器动作与系统参数有关，可能动作也可 能不动
线路保护原理之零序电流保护
零序电 流保护
零序电流 零序方向 方向保护 继电器
基本原理 阶梯形时限特性 影响因素
设置 基本原理 实现方法 性能评述
零序电流 电压获取
一、零序电流方向保护 (一) 基本原理
对保护1来说，显然短路点越近I0’越大。
(二) 时限特性
反应一端电气量的保护 由于无法区分本线路末端短路还是相邻线路始端短路， 为了相邻线路始端短路不越级跳闸，本线路末端短路 只能靠延时段切除， 故反应一端电气量的保护都要做成多段式——阶梯型 时限特性。
方向零序电流保护定值及保护范围说明
零序I段： 整定：按躲过本线路末端接地短路时流过本保护的最大零
序电流整定，不加方向的零序电流I段，还要躲过保护安装 处背后母线接地短路时流过保护的最大零序电流。 保护范围：只能保护本线路的一部分，一般只能保护本线 路全长的85%左右。
零序II段： 整定：带有短延时。 保护范围：尽可能切除本线路范围内的故障。
方向零序电流保护定值及保护范围说明
零序电流III段： 整定：在本线路末端金属性接地短路时有一定的灵敏系数。 保护范围：可靠保护本线路的全长。
输电保护零序电流

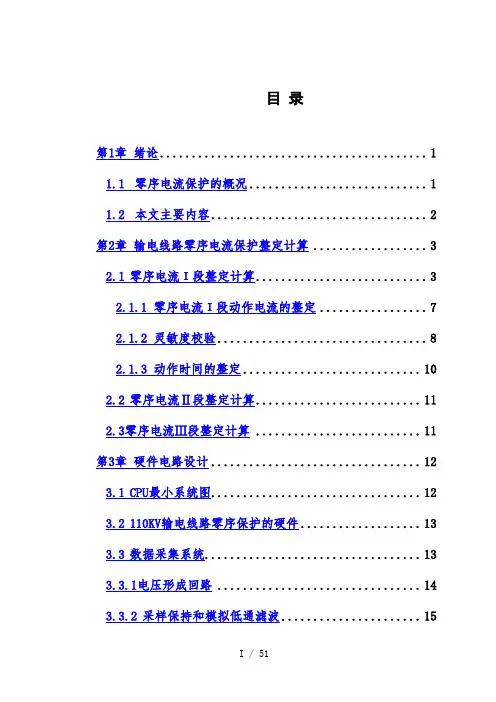

目录第1章绪论 (1)1.1零序电流保护的概况 (1)1.2本文主要内容 (2)第2章输电线路零序电流保护整定计算 (3)2.1零序电流Ι段整定计算 (3)2.1.1 零序电流Ι段动作电流的整定 (7)2.1.2 灵敏度校验 (8)2.1.3 动作时间的整定 (10)2.2零序电流Ⅱ段整定计算 (11)2.3零序电流Ⅲ段整定计算 (11)第3章硬件电路设计 (12)3.1CPU最小系统图 (12)3.2110KV输电线路零序保护的硬件 (13)3.3数据采集系统 (13)3.3.1电压形成回路 (14)3.3.2采样保持和模拟低通滤波 (15)3.3.3多路转换开关和模数转换 (15)3.4开关量输入输出系统 (17)3.4.1开关量输入输出模块 (17)3.4.2开关量输入部分 (17)3.4.3开关量输出部分 (19)3.5电源模块 (20)第4章软件设计 (21)4.1软件结构分析概述 (21)4.2程序总框图 (22)4.3中断程序模块 (24)4.4各程序的子模块介绍 (25)4.4.1初始化 (25)4.4.2启动元件 (26)4.4.3零序方向电流保护 (26)4.4.4重合闸及后加速 (27)4.5微机保护的算法 (28)4.5.1输入为正弦量的算法 (29)4.5.2突变量电流算法 (29)4.5.3选相方法 (31)4.5.4傅里叶级数算法 (33)第5章实验验证及分析 (36)5.1仿真结果及分析 (36)第6章课程设计总结 (38)参考文献 (39)第1章绪论1.1 零序电流保护的概况与当代新兴科学技术相比，电力系统继电保护是相当古老了，然而电力系统继电保护作为一门综合性科学又总是充满青春活力，处于蓬勃发展中。
