北工大数字积分器实验报告
《数值计算方法》数值积分实验报告
《数值计算方法》数值积分实验报告y=zeros(1,N+1);%y为预分配inte=zeros(1,N);%与分配每个区间的积分值for i=0:Ny(i+1)=double(subs(fun,(a+i*h)));%每一个y值endfor j=0:N-1inte(j+1)=(y(j+1)+y(j+2))*h/2;%计算积分endInteg=sum(inte);输出结果：（2）编写辛普森法数值积分的积分函数和牛顿-科特斯数值积分的积分函数，计算积分并比较不同方法的结果。
辛普森法数值积分：function res=simpson(fun,n,a,b)format long;if b<ac=b;b=a;a=c;endh=(b-a)/n;d=fun(a);for i=a+h:h:b-hd=d+(2*fun(i));endfor i=a+h/2:h:b-h/2d=d+(4*fun(i))endd=d+fun(b);res=(d*h/6);end输出结果：牛顿-科特斯数值积分：function y=f(x)y=sin(x);function Cn = Cn(a,b,n)format longh = (b-a)/n;sum1 = 0;sum2 = 0;for i = 0:n-1sum1 = sum1 +32*f(a+(i+1/4).*h)+12*f(a+(i+1/2).*h)+32*f(a+(i+3/4).*h); endfor j = 1:n-1sum2 = sum2 + 14*f(a+j.*h);endCn = h/90*(7*f(a)+sum1+sum2+7*f(b));输出结果：从上述结果可以看出这两个数值积分的结果差不多。
结论分析与心得体会（出现的问题及解决方案）：通过本次实验我学会了复合梯形公式法、辛普森数值积分方法和牛顿-科特斯数值积分方法并实现积分的计算。
而且辛普森数值积分方法和牛顿-科特斯数值积分方法运行出来的结果差不多，但是如果精确值越高，这俩个的结果就会显示出较大的差异。
西北工业大学数字逻辑实验报告(0123403034循环)
数字电路技术实验报告一、学号: 姓名: 日期:实验目的:（1）.用数码显示管实现0.1.2.3.4.0.3.0.3.4；（2）.用74LS90,5421BCD码实现模十计数；二、实验设备:（1）.数字电路试验箱；（2）.数字双踪示波器；（3）.函数信号发生器；（4）.集成电路: 74LS90；（5）.集成电路: 74LS00；三、实验原理:计数是一种最简单的基本运算计数器在数字系统中主要是对脉冲的个数进行计数以实现测量、计数和控制的功能同时兼有分频功能。
计数器按计数进制分为二进制计数器十进制计数器和任意进制计数器按计数单元中触发器所接收计数脉冲和翻转顺序分为异步计数器同步计数器按计数功能分有加法计数器减法计数器可逆双向计数器等。
异步清零2-5-10进制异步计数器74LS9074LS90是一块2-5-10进制异步计数器它由四个主从JK触发器和一些附加门电路组成其中一个触发器构成一位二进制计数器另三个触发器构成异步五进制计数器。
在74LS90计数器电路中设有专用置0端R01 R02和置9端S91 S92 当R1=R2=S1=S2=0时时钟从CP1引入Q0输出为二进制时钟从CP2引入Q3输出为五进制时钟从CP1引入Q0接CP2即二进制的输出与五进制的输入相连则Q3Q2Q1Q0输出为十进制8421BCD 码时钟从CP2引入而Q3接CP1即五进制的输出与二进制的输入相连Q0Q3Q2Q1输出为十进制5421BCD码。
74LS90管脚定义74LS00管脚定义74LS90功能表四、实验内容:（1）.用74LS90实现0123403034 （2）.用5421ＢＣＤ实现计数；五、实验结果:（1）.列出真值表；（2）.画出卡诺图；（3）.按化简结果连接图；（循环数字列表）（1）.F8=0；.四变量卡诺图:F 2=Q .Q .Q .Q 1020；F 1=Q 1；（5）.把F 8接地；F 4接Q3；F 2与相接Q .Q .Q .Q 1020；F 1与Q 1链接；六、心得体会:这次实验综合性较强, 主要考察了我们从实际问题中抽象出逻辑函数的能力。
北工大数字积分器实验报告
数字电子技术实验实验一：数字积分器一、设计题目数字积分器二、设计要求1.模拟输入信号0-10V，积分时间1-10秒，步距1秒。
2.积分值为0000-9999。
3．误差小于1%±1LSB4.应具有微调措施，以便校正精度。
基本要求：1.通过数字积分器，对输入模拟量进行积分，将积分值转化为数字量并显示。
输入与输出的对应关系：输入1V，转化为频率100Hz，计数器计数为100，积分时间为1s，积分10次，输出为1000。
2. 输入模拟量的范围为0-10V，通过10次积分，输出积分值为0000-9999。
误差要求小于1%±1LSB。
3. 数字积分器应具有微调措施，对于由元件参数引起的误差，可以通过微调进行调节，使其达到误差精度。
微调的设置应尽可能使电路简单，便于调节，能提供微小调节，尽快达到要求。
参考元器件：组件：74LS00 74LS08 74LS20 74LS161uA741 NE555 3DK7电阻、电容：若干调零电位器：10K三、设计框图图1.3 设计框图针对设计方案的要求，将整个电路分为五个部分，分别为：V/F 压频转换器、时间积分电路、电路（与门）、计数器电路、数字显示电路。
四、设计方案的选择及比较（1）V/F 转换器的设计：通过上网查阅资料，得出两个方案方案一：采用LM331直接构成V/F 转换器。
方案二：采用uA741和NE555两个芯片来构成压频转换器。
我们采Vi V/F转换器单稳电路(积分时间)四位16进制计数器与门数字显示用方案二实现电路。
首先介绍V/F转换器的组成电路：2.NE555构成的施密特触发器原理：施密特触发器的特点：（1）双稳态触发器，有两个稳定的状态；（2）电平触发——电压达到某个值时电路状态翻转；（3）具有滞后电压传输特性——回差特性（两次翻转输入电平不同）；施密特触发器原理分析：a)当Vi=0时，由于比较器C1=1，C2=0，触发器置1，即Q=1,V0=1.Vi升高时，在未到达2/3VCC之前，V0=1的状态不变。
数值积分实验报告
数值积分实验报告数值积分实验报告导言：数值积分是数学中的一个重要概念，它在实际应用中具有广泛的意义。
本实验旨在通过数值积分方法，探索如何近似计算函数的积分值，并对结果进行分析和比较。
一、实验目的本实验的主要目的有以下几点：1. 了解数值积分的基本概念和原理；2. 掌握常见的数值积分方法，如矩形法、梯形法和辛普森法；3. 进行实际函数的数值积分计算，并与解析解进行对比。
二、实验原理1. 数值积分的基本概念数值积分是一种通过将函数曲线下的面积近似分解为多个小矩形、梯形或抛物线的面积之和，从而计算函数积分值的方法。
常见的数值积分方法有矩形法、梯形法和辛普森法。
2. 矩形法矩形法是一种简单的数值积分方法，它将函数曲线下的面积近似为多个矩形的面积之和。
常见的矩形法有左矩形法、右矩形法和中矩形法。
3. 梯形法梯形法是一种更精确的数值积分方法，它将函数曲线下的面积近似为多个梯形的面积之和。
梯形法的计算公式为：积分值≈ (b-a) * (f(a) + f(b)) / 2，其中a和b为积分区间的上下限。
4. 辛普森法辛普森法是一种更加精确的数值积分方法，它将函数曲线下的面积近似为多个抛物线的面积之和。
辛普森法的计算公式为：积分值≈ (b-a) * (f(a) +4f((a+b)/2) + f(b)) / 6。
三、实验步骤1. 确定积分区间和函数表达式；2. 根据所选的数值积分方法，编写相应的计算代码；3. 运行代码，得到数值积分的结果；4. 将数值积分的结果与解析解进行对比，并分析误差。
四、实验结果与分析在本次实验中，我们选择了函数 f(x) = x^2 在区间 [0, 1] 上进行积分计算。
根据不同的数值积分方法，得到的结果如下：1. 矩形法：- 左矩形法：积分值≈ 0.25- 右矩形法：积分值≈ 0.5- 中矩形法：积分值≈ 0.3752. 梯形法：积分值≈ 0.3753. 辛普森法：积分值≈ 0.3333与解析解进行对比，我们可以发现不同的数值积分方法得到的结果与解析解（积分值为 1/3）存在一定的误差。
数值分析积分实验报告(3篇)
第1篇一、实验目的本次实验旨在通过数值分析的方法，研究几种常见的数值积分方法，包括梯形法、辛普森法、复化梯形法和龙贝格法，并比较它们在计算精度和效率上的差异。
通过实验，加深对数值积分理论和方法的理解，提高编程能力和实际问题解决能力。
二、实验内容1. 梯形法梯形法是一种基本的数值积分方法，通过将积分区间分割成若干个梯形，计算梯形面积之和来近似积分值。
实验中，我们选取了几个不同的函数，对积分区间进行划分，计算积分近似值，并与实际积分值进行比较。
2. 辛普森法辛普森法是另一种常见的数值积分方法，它通过将积分区间分割成若干个等距的区间，在每个区间上使用二次多项式进行插值，然后计算多项式与x轴围成的面积之和来近似积分值。
实验中，我们对比了辛普森法和梯形法的计算结果，分析了它们的精度差异。
3. 复化梯形法复化梯形法是对梯形法的一种改进，通过将积分区间分割成多个小区间，在每个小区间上使用梯形法进行积分，然后计算所有小区间积分值的和来近似积分值。
实验中，我们对比了复化梯形法和辛普森法的计算结果，分析了它们的精度和效率。
4. 龙贝格法龙贝格法是一种通过外推加速提高计算精度的数值积分方法。
它通过比较使用不同点数（n和2n）的积分结果，得到更高精度的积分结果。
实验中，我们使用龙贝格法对几个函数进行积分，并与其他方法进行了比较。
三、实验步骤1. 编写程序实现梯形法、辛普森法、复化梯形法和龙贝格法。
2. 选取几个不同的函数，对积分区间进行划分。
3. 使用不同方法计算积分近似值，并与实际积分值进行比较。
4. 分析不同方法的精度和效率。
四、实验结果与分析1. 梯形法梯形法在计算精度上相对较低，但当积分区间划分足够细时，其计算结果可以接近实际积分值。
2. 辛普森法辛普森法在计算精度上优于梯形法，但当积分区间划分较细时，计算量较大。
3. 复化梯形法复化梯形法在计算精度上与辛普森法相当，但计算量较小。
4. 龙贝格法龙贝格法在计算精度上优于复化梯形法，且计算量相对较小。

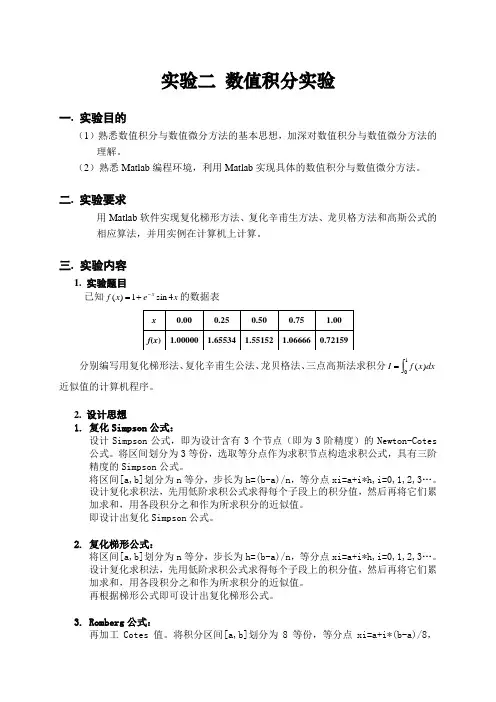

实验二 数值积分实验
实验二数值积分实验一. 实验目的（1）熟悉数值积分与数值微分方法的基本思想，加深对数值积分与数值微分方法的理解。
（2）熟悉Matlab编程环境，利用Matlab实现具体的数值积分与数值微分方法。
二. 实验要求用Matlab软件实现复化梯形方法、复化辛甫生方法、龙贝格方法和高斯公式的相应算法，并用实例在计算机上计算。
三.实验内容1. 实验题目已知x(-+=的数据表)1xef x4sin Array分别编写用复化梯形法、复化辛甫生公法、龙贝格法、三点高斯法求积分⎰=10)(dxfIx近似值的计算机程序。
2. 设计思想1.复化Simpson公式：设计Simpson公式，即为设计含有3个节点（即为3阶精度）的Newton-Cotes 公式。
将区间划分为3等份，选取等分点作为求积节点构造求积公式，具有三阶精度的Simpson公式。
将区间[a,b]划分为n等分，步长为h=(b-a)/n，等分点xi=a+i*h,i=0,1,2,3…。
设计复化求积法，先用低阶求积公式求得每个子段上的积分值，然后再将它们累加求和，用各段积分之和作为所求积分的近似值。
即设计出复化Simpson公式。
2.复化梯形公式：将区间[a,b]划分为n等分，步长为h=(b-a)/n，等分点xi=a+i*h,i=0,1,2,3…。
设计复化求积法，先用低阶求积公式求得每个子段上的积分值，然后再将它们累加求和，用各段积分之和作为所求积分的近似值。
再根据梯形公式即可设计出复化梯形公式。
3.Romberg公式：再加工Cotes值。
将积分区间[a,b]划分为8等份，等分点xi=a+i*(b-a)/8，i=0,1,2…,8,则二分前后的Cotes值可求，再对求得的Cotes公式进行松弛，提高精度，设计出Romberg公式。
4.三点Gauss公式：根据Newton-Cotes公式，但对求积节点自由选择，适当选取待定参数使公式具有高精度，即设计出Gauss公式。
北京工业大学电子实验报告 压控阶梯波发生器(数字类)
北京工业大学课程设计报告学院电子信息与控制工程专业班级组号题目1、压控阶梯波发生器2、基于运放的信号发生器设计姓名学号指导老师成绩年月日压控阶梯波发生器（数字类）（一）设计任务在规定时间内设计并调试一个由电压控制的阶梯波发生器。
（二）设计要求1、输出阶梯波的频率能被输入直流电压所控制，频率控制范围为600Hz至1000Hz。
2、输出阶梯波的台阶级数为10级，且比例相等。
3、输出阶梯波的电压为1V/级。
4、输入控制电压的范围0.5V至0.6V。
5、电路结构简单，所用元器件尽量少，成本低。
（三）调试要求利用实验室设备和指定器件进行设计、组装和调试，达到设计要求，写出总结报告。
（四）方案选择在压频转换部分存在两种方案。
1、Lm358组成压频转换电路；2、NE555构成压频转换电路。
方案论证数字电路精确度较高、有较强的稳定性、可靠性和抗干扰能力强，数字系统的特性不易随使用条件变化而变化，尤其使用了大规模的继承芯片，使设备简化，进一步提高了系统的稳定性和可靠性，在计算精度方面，模拟系统是不能和数字系统相比拟的。
数字系统有算术运算能力和逻辑运算能力，电路结构简单，便于制造和大规模集成，可进行逻辑推理和逻辑判断；具有高度的规范性，对电路参数要求不严，功能强大。
为了得到更精彩的波形采用数模混合方案。
（五）实验元器件和芯片运算放大器Lm358，TTL电路74LS20、74LS161、74LS175，CMOS缓冲器CD4010，稳压管，二极管1N4148，电位器，电容，电阻。
（六）设计方案整体设计思路：压频转换→计数器→权电阻→运放=>阶梯波利用Lm358组成压频转换电路；使用CD4010缓冲，形成可被数字电路识别的矩形波信号；74LS161与74LS20组合构成十进制计数器；利用74LS175提高负载、整流信号，并组成权电阻网络；最后利用运放放大信号，并输出。
仿真电路图：详细设计： 压频转换部分：V1 2 V C11uFR1100kΩR25kΩR31kΩR4100kΩR5100kΩU174LS161NQA 14QB 13QC 12QD 11RCO 15A 3B 4C 5D 6ENP 7ENT 10~LOAD 9~CLR 1CLK2U274LS175D1D 4CLK 91Q 2~CLR 12D 53D 124D 13~1Q 3~2Q 63Q 10~3Q 112Q 74Q 15~4Q14U3A74LS20D5U4ALM358D32481U5ALM358D 32481U6ALM358D3248134U7A40106BD_5V6R6100kΩKey=A 50%GNDVDD 15V VDD 15V VEE-15VVEE -15VVEE -15VVDD15V VEE VEEVDDVDDR71kΩVCC 5V R81kΩR92kΩR104kΩR118kΩR122kΩKey=A 50%R132kΩKey=A 50%R142kΩKey=A 50%R152kΩKey=A50%1718192021222324VEE VDDR161kΩ0R17680Ω27R182kΩ26XSC1ABExt Trig++__+_1211D11N4148109830729VCCGND D21N575815251228压频转换将一定的输入电压按线性的比例关系转化成频率信号，当输入电压变化时，输出频率也相应变化。
实验报告7—数值积分
标题：积分方程的数值积分计算1.实验描述：数值积分最突出的优点是它可以计算无法解析求解的积分问题。
根据节点的选择方法可将数值积分分为常见的：组合梯形公式法、组合辛普生公式法、龙贝格积分法、自适应积分法、高斯—勒让德积分法。
本实验利用5种方法计算同一积分，通过误差分析比较各种方法的优缺点。
2.实验内容：计算320sin(4)x x e dx -⎰，并进行误差分析。
具体内容如下： 1.用组合梯形公式10M =计算。
2.用组合辛普生公式5M =计算。
3.用龙贝格积分计算，本次实验中采用4阶公式(4,4)R 计算。
4.用自适应积分方法计算，本次实验中起始容差：0=0.00001ζ。
5.用5点高斯—勒让德积分计算。
通过误差分析比较各种方法的优缺点。
3.实验原理及分析：数值积分的目的是：通过在有限采样点上计算()f x 在区间[,]a b 上的定积分。
设01...M a x x x b =<<<=，若有：()[][]ba f x dx Q f E f =+⎰，其中[]Q f 形如：0[]()Mk k k Q f w f x ==∑，则称[]Q f 为面积公式，[]E f 为截断误差，0{}M k k x =为面积节点，0{}M k k w =为权。
根据节点{}k x 的选择方法可将积分方法分为：组合梯形公式法、组合辛普生公式法、龙贝格积分法、自适应积分法、高斯—勒让德积分法。
下面着重介绍5种方法的原理：①组合梯形公式法及误差分析：设等距节点k x a kh =+，0,1,...,k M =将区间划分为宽度为b a h M-=的M 个子区间，M 个子区间的组合梯形积分公式有3种等价表示方法： 11(,)(()())2Mk k k h T f h f x f x -==+∑011(,)=(2...2)2M M h T f h f f f f -++++ 11(,)(()())()2M k k h T f h f a f b h f x -==++∑ ②组合辛普生公式法误差分析：设等距节点k x a kh =+，0,1,...,2k M =将区间分为2M 个宽度为2b a h M-=的子区间,2M 个子区间的组合辛普生积分公式也有3种等价表示方法：222121(,)(()4()())3Mk k k k h S f h f x f x f x --==++∑ 012322212(,)(424...24)3M M M h S f h f f f f f f f --=+++++++ 12211124 (,)(()())()()333M Mk k k k h h h S f h f a f b f x f x --===+++∑∑ ③龙贝格积分法及误差分析：龙贝格积分法是利用理查森外推法来提高精度的，下面给出一般公式：4(,1)(1,1)(,)41K K R J K R J K R J K ----=- 其中J K ≥ (,0)()R J T J =,为梯形公式；(,1)()R J S J =,为辛普生公式；(,2)()R J B J =，为布尔公式。
北工大测试实验报告模板
实验一直流电桥实验班级学号姓名实验目的金属箔式应变片的应变效应, 单臂、半桥、全桥测量电路工作原理、性能。
实验报告根据实验所得数据分别计算单臂、半桥、全桥系统灵敏度S＝ΔU/ΔW（ΔU输出电压变化量, ΔW重量变化量）, 并与LabVIEW所得结果作对比（要求三个截图）。
实验数据记录表实验二交流全桥测重实验班级学号姓名实验目的1.了解交流全桥电路的原理, 了解信号调理和信号处理的基本方法, 理解移相器、相敏检波器和低通滤波器的原理。
通过本实验加深对电桥、信号调制与解调、滤波和放大概念的理解。
2、能够通过改变交流全桥的激励频率以提高和改善测试系统的抗干扰性和灵敏度, 掌握测试信号的基本流程, 熟练使用基本的信号测试工具。
3.能够独立用LABVIEW软件编写简易的数据处理程序处理实验数据。
实验报告1.用交流全桥实验装置测试砝码重量, 将实验结果填入下表, 并附上实验截图（至少3副）。
计算出交流全桥的灵敏度( )和线性误差。
2.分析信号源频率和幅度以及移相器对交流全桥灵敏度的影响。
实验数据记录表音频信号源1=f kHz音频信号源2f kHz=实验三交流全桥动态特性测试班级学号姓名实验目的1.了解交流全桥测量动态应变参数的原理与方法, 进一步熟练使用NI数据采集卡, 掌握一种测量梁的固有频率的方法。
通过本实验进一步加深对电桥、信号调制与解调、滤波和放大概念的理解。
2.能够独立用LABVIEW软件编写简易的数据处理程序处理实验数据。
实验报告用交流全桥实验装置测试振动梁的固有频率, 将实验结果填入下表并附上共振时的截图。
实验数据记录表实验四典型传感器技术指标标定及测量班级学号姓名实验目的1. 深入理解电容式位移传感器的工作原理、基本结构、性能及应用。
2.掌握测典型位移传感器标定方法和最小二乘法误差数据处理方法及获得方法。
3.掌握利用典型位移传感器（电涡流传感器及霍尔传感器）测量厚度的方法。
实验报告1.根据软件做出拟合曲线（要求截图, 标定、测量模式各二张, 共四张）。
数值积分与数值微分实验报告
数值积分与数值微分实验报告-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN实验三 数值积分程序设计算法1）实验目的通过本次实验熟悉并掌握各种数值积分算法及如何在matlab 中通过设计程序实现这些算法，从而更好地解决实际中的问题。
2）实验题目给出积分 dx x I ⎰-=32211 1.用Simpson 公式和N=8的复合Simpson 公式求积分的近似值.2.用复合梯形公式、复合抛物线公式、龙贝格公式求定积分，要求绝对误差为 710*21-=ε，将计算结果与精确解做比较，并对计算结果进行分析。
3）实验原理与理论基础Simpson 公式 )]()2(4)([6b f b a f a f a b S +++-=复化梯形公式将定积分⎰=b a dx x f I )(的积分区间],[b a 分隔为n 等分，各节点为n j jh a x j ,,1,0, =+= na b h -=复合梯形(Trapz)公式为 ])()(2)([211∑-=++-=n j j n b f x f a f n a b T 如果将],[b a 分隔为2n 等分，而n a b h /)(-=不变，则 )]()(2)(2)([41021112b f x f x f a f n a b T n j j n j j n +++-=∑∑-=+-= 其中h j a h x x j j )21(2121++=+=+，)]()(2)(2)([41021112b f x f x f a f n a b T n j j n j j n +++-=∑∑-=+-= ∑-=-++-+=10)2)12((221n j n na b j a f n a b T n=1时，a b h -=，则)]()([21b f a f a b T +-=)0(0T = )21(22112h a f a b T T +-+=)1(0T = 若12-=k n ，记)1(0-=k T T n ， ,2,1=k 12--=k a b h jh a x j +=12--+=k a b j a h x x j j 2121+=+k a b j a 2)12(-++=，则可得如下递推公式)0(0T )]()([2b f a f a b +-= ∑-=--++-+-=120001)2)12((2)1(21)(k j k k a b j a f a b k T k T k=1,2, 即为梯形递推公式。
大学数学实验三_插值与数值积分.pdf.pdf
大学数学实验三插值与数值积分实验报告【实验目的】1、掌握用MATLAB计算拉格朗日、分段线性、三次样条三种插值方法，改变节点的数目，对三种插值结果进行初步分析。
2、掌握用MATLAB及梯形公式、辛普森公式计算数值积分。
3、通过实例学习用插值和数值积分解决实际问题。
【实验内容】1.2 对函数在n个（5~11）节点上，用拉格朗日、分段线性、三次样条三种插值方法，计算m个（50~100）插值点的函数值。
通过数值和图形输出，将三种插值结果与精确值进行比较。
适当增加n再作比较，由此初步分析。
本题要求在MA TLAB中，用三种插值方法计算m个插值点的函数值，并输出结果数据和图线，通过比较判断三种插值方法的误差。
编写实现拉格朗日插值的函数lagr(x0,y0,x)function y=lagr(x0,y0,x)n=length(x0); m=length(x);for i=1:mz=x(i);s=0;for k=1:np=1;for j=1:nif j~=kp=p*(z-x0(j))/(x0(k)-x0(j));endends=p*y0(k)+s;endy(i)=s;end编写实现分段线性插值的函数xianxing(x0,y0,x)function y=xianxing(x0,y0,x)n=length(x0); m=length(x);for i=1:mz=x(i);s=0;for j=2:nif (x0(j-1)<=z) && (z<=x0(j))k=(z-x0(j-1))/(x0(j)-x0(j-1));elseif (x0(j)<=z) && (z<=x0(j+1))k=(z-x0(j+1))/(x0(j)-x0(j+1));elsek=0;ends=k*y0(j)+s;endy(i)=s;endend源程序如下。
n=11;m=51;x=-1:2/(m-1):1;y=(1-x.^2).^0.5;x0=-1:2/(n-1):1;y0=(1-x0.^2).^0.5;y1=lagr(x0,y0,x);y2=xianxing(x0,y0,x);y3=spline(x0,y0,x);hold on;grid on;plot(x,y,'g');gtext('original','Fontsize',12);plot(x,y1,'r');gtext('Lagr','FontSize',12);plot(x,y3,'b');gtext('Spline','FontSize',12);plot(x,y2,'k');gtext('Lin(Fun.)','FontSize',12);legend('精确','拉格朗日插值','三次样条插值','分段线性插值');hold off;s=' x y y1 y2 y3'[x(1:2:51)' y(1:2:51)' y1(1:2:51)' y2(1:2:51)' y3(1:2:51)']经验证，利用自编的分段线性插值函数xianxing(x0,y0,x)得到的结果与用MA TLAB自带的interp1(x0,y0,x)得到的结果一致。
数值分析课程——数值积分实验报告
0.74718 0.946146
0.746834 0.946083
1 0
sin x x
分析：随着结点数目的增加，积分公式的代数精度逐渐增高，截断误差减小，得到的 结果也越加接近精确值。
（2） 编写 C++程序，分别用区间逐次分半的复化梯形公式和区间逐次分半的复化 Simpson 公式计算上述积分的近似值，比较它们的迭代次数。 答: 精度为 1e-6 积分函数 复化梯形公式 复化 Simpson 公式 1 （迭代次数） （迭代次数） x 0.746823 0.746825 I1 e d x 0 8 22
I1
I2
1
e
0
x
2
dx
dx
0.746824 0.946083
4 4
1 0
sin x x
分析：在相同精度要求下，龙贝格公式的迭代次数比复化梯形公式的迭代次数少，比复 化 Simpson 公式的迭代次数少，因此龙贝格公式的收敛速度比复化梯形公式的收敛速度 快，比复化 Simpson 公式的收敛速度快。
应用高阶的newtoncotes型求积公式计算积分会出现数值不稳定而低阶公式又因为积分区间步长过大使得离散误差很大然而若积分区间愈小则离散误差愈小因此为提高求积公式的精确度可以将积分区间分成若干个子区间在每个子区间上使用低阶求积公式然后将计算的结果加起来据成了复化求积公式
数值分析课程—数值积分实验报告
dx
1 0
sin x x
精度要求 1 0
6
。
（1） 编写 C++程序，分别用梯形公式、Simpson 公式和 Cotes 公式计算上述积分的近似值。 并对计算结果作一比较。 答： 梯形公式 Simpson 公式 Cotes 公式
数字电子技术课程设计报告(数字积分器)
题目二：数字积分器一、设计任务与要求:(一)、设计要求：1、模拟输入信号0-10V，积分时间1—10秒，步距1秒。
2、积分值为0000-9999。
3、误差小于1％±1LSB。
4、应具有微调措施，以便校正精度。
(二)、设计方案：1、通过数字积分器，对输入模拟量进行积分，并将积分值转化为数字量并显示。
输入与输出的对应关系为：输入1V，转化为频率100HZ，计数器计数为100，积分时间为1S，积分10次，输出为1000。
输入模拟量的范围为0—10V，通过10次积分，输出积分值为0000—9999。
误差要求<1％±1LSB。
数字积分器应具有微调措施，对于由元件参数引起的误差，可以通过微调进行调节，使其达到误差精度。
微调的设置应尽可能使电路简单，并使测量时易于调节，能通过微小调节，尽快达到要求，完成微调的任务。
2、方案选择(三)、所用元器件：组件：74LSl61 74LS00 741LS08uA741 74LS20555 3DK7电容、电阻若干电位器：10K(调零)二、方案选择与论证三、方案说明(一)V/F转换器最终确定的电压-频率转换器电路的原理图如下图所示(R1为可调电阻):在该电路中，通用运算放大器uA741被接成了积分器的形式。
输入电压经R3、R4分压后送入uA741的3脚作为参考电压。
假设Q1管截止，那么就有I R1R2=I C1，Vi给C1充电，uA741的6脚的电压不断下降。
当uA741的6脚的电压下降到NE555的5脚的电压的一半也就是2.5V时NE555状态翻转，3脚输出高电平15V，Q1导通，C1放电，uA741的6脚的电压上升。
当该电压上升至NE555的5脚的电压5V时NE555的状态再次翻转，Q1截止，电容C1再次被充电。
电路输出一个周期的脉冲方波振荡信号。
NE555的7脚是集电极开路输出，R6为上拉电阻，其上端接至+5V从而使得电压-频率转换器的输出与TTL电平相匹配。
