电梯控制系统调试手册---文本资料
电梯调试指南范文
电梯调试指南范文在新建楼宇中，电梯是一个必不可少的交通工具。
然而，在安装完电梯后，对其进行相关调试是必要的，以确保其能正常运行并符合安全标准。
以下是一份电梯调试指南，以帮助您在调试电梯时了解基本步骤和常见问题。
1.测试楼层识别系统：-确保电梯能够正确识别楼层，包括在门口安装的楼层显示器和电梯内的按键。
-按下每个楼层的按钮，观察显示器上的数字是否与所在楼层相对应，并确保按钮能够从内部和外部正常触发。
2.测试电梯门系统：-检查门的打开和关闭功能是否正常。
门应在乘客进入或离开电梯时自动打开和关闭。
-检查安全门的功能，确保在发生紧急情况时能够迅速打开并停止电梯。
-观察门的闭合过程，确保门能够正确地对齐、闭合并锁定。
3.测试电梯运行系统：-按下指定楼层的按钮，观察电梯是否及时响应并移动到所选楼层。
-检查电梯的平稳性，确保在启动和停止过程中没有明显的抖动或颠簸。
-检查电梯在停止时是否精准停在楼层门口位置。
4.测试安全系统：-检查电梯的重载保护系统，确保在超载时警报能够触发并停止电梯工作。
-检查紧急停止按钮是否正常工作，并能够立即停止电梯的运行。
-检查在电梯出现异常情况时报警系统是否正常工作，例如电梯停在未指定的楼层或电梯停电等。
-检查电梯的防火系统，确保在发生火灾时，电梯能自动到达指定楼层并打开门。
值得注意的是，在调试电梯时存在一些常见问题，包括：-楼层识别故障：可能是因为楼层传感器损坏或连接不良导致的。
-电梯门关闭困难：可能是由于门扇与门框之间的空隙过小或门导向装置不正常导致的。
-电梯运行不平稳：可能是由于导轨不平整或悬挂机构不正常引起的。
-重载保护系统故障：可能是由于电子传感器故障或设置参数不正确导致的。
-消防故障：可能是由于烟雾传感器或火灾探测器故障引起的。
当遇到这些问题时，可以按照以下步骤解决：1.检查电梯安装是否符合标准要求。
2.检查传感器和开关是否连接正确。
3.检查门和导轨是否安装正确，并修复任何损坏的部件。
湖北某电梯厂电梯控制系统调试手册
湖北某电梯厂电梯控制系统调试手册1. 调试准备在进行电梯控制系统的调试之前，首先需要做好准备工作。
确保所有的电梯部件都已经安装完毕，电梯系统的线路已经连接正确，以及所有的控制器和传感器都已经安装好并且通电。
2. 控制系统连接在进行控制系统的调试之前，需要确保所有的电梯部件都已经正确连接到控制器上。
检查所有的电缆连接是否牢固，以及控制器的接线是否正确。
同时，还需要检查所有的传感器和按钮是否能够正确地触发控制器的相应动作。
3. 程序设定在控制系统的调试过程中，需要对控制器的程序进行设定。
确保控制器能够正确地识别楼层位置，根据乘客的选择来控制电梯的运行方向和停靠层。
同时，还需要设定故障和紧急情况下的应对措施。
4. 系统测试完成以上步骤后，即可进行控制系统的测试。
通过模拟乘客的操作，测试控制系统是否能够正确地响应操作，并且能够达到设计要求的运行效果。
同时还需要测试系统在紧急情况下的应对措施，确保系统的安全性能。
5. 故障排查在进行控制系统的调试过程中，可能会遇到一些故障和问题。
对于这些问题，需要及时进行排查和解决。
应该依次检查连接线路、程序设定、传感器和按钮等部件，找出问题所在并进行修复。
6. 完善调试最后，在所有的故障和问题都得到解决后，需要对控制系统进行最后的调试和完善。
确保系统的运行效果和安全性能达到设计要求，同时进行系统参数的调整和设定，使控制系统能够更好地适应不同的运行环境和需求。
总之，电梯控制系统的调试是一个重要的工作，需要对系统的各个部分进行细致的检查和调试，以确保系统能够正确地运行并且具有良好的安全性能。
同时，还需要及时解决控制系统中出现的各种故障和问题，使系统能够更加稳定可靠地运行。
由于电梯控制系统的特殊性和对安全的严格要求，电梯的调试工作至关重要。
在进行调试过程中，需要对控制系统的每个细节都进行深入的检查和测试，以确保电梯能够稳定、安全地运行。
下面我们将详细介绍电梯控制系统的调试工作。

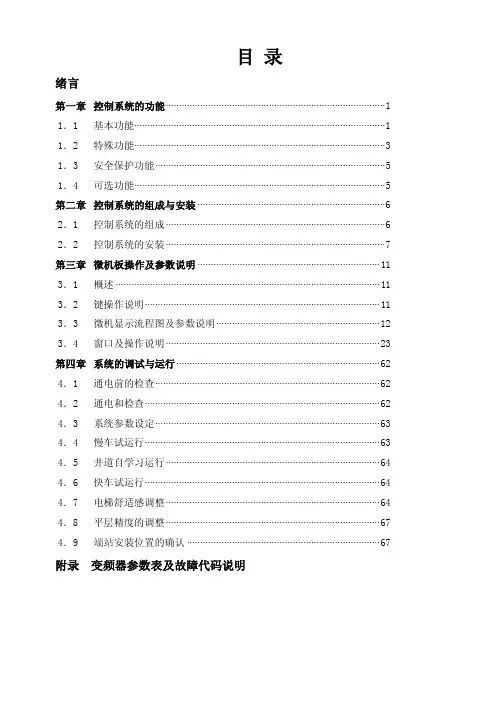

SY3000电梯控制系统调试手册
目录绪言第一章控制系统的功能 (1)1．1 基本功能 (1)1．2 特殊功能 (3)1．3 安全保护功能 (5)1．4 可选功能 (5)第二章控制系统的组成与安装 (6)2．1 控制系统的组成 (6)2．2 控制系统的安装 (7)第三章微机板操作及参数说明 (11)3．1 概述 (11)3．2 键操作说明 (11)3．3 微机显示流程图及参数说明 (12)3．4 窗口及操作说明 (23)第四章系统的调试与运行 (62)4．1 通电前的检查 (62)4．2 通电和检查 (62)4．3 系统参数设定 (63)4．4 慢车试运行 (63)4．5 井道自学习运行 (64)4．6 快车试运行 (64)4．7 电梯舒适感调整 (64)4．8 平层精度的调整 (67)4．9 端站安装位置的确认 (67)附录变频器参数表及故障代码说明绪言SY3000电梯控制系统是我公司推出的智能化更高、功能更强、调试与维护更方便的高技术产品。
它除了具有一般电梯控制系统的基本功能外，在系统参数设置、电梯功能选择、电梯调试与维护、现场适应能力等各方面有独到之处。
本系统的基本控制方式为串行通讯（CAN总线）与变频调速；可满足电梯楼层64层以下，电梯速度小于4米/秒，包括永磁同步电机在内的各种电梯电机的控制要求。
SY3000型电梯电脑控制器的主板、操纵盘板、呼梯板的核心芯片是国际著名工业用单片机制造商FUJITSU的内部具有32位处理器的高端产品，集成度、可靠性堪称世界一流；软件设计充分体现了功能齐备，参数设置界面层次分明，调试及故障诊断信息充分，抗干扰能力强及干扰强度评价独具匠心的技术特点。
对电梯控制系统以外的电气元件设计了诊断与检测界面。
使电梯故障判断有的放矢，真正使该电梯控制系统做到了高性能与可靠性的完美统一，高水平与实用性的完美统一，高科技与应用简便的完美统一。
警告用户在使用本系统时应严格按照国家电梯标准的要求进行作业，并且详细阅读本系统所使用的《变频器》说明书。
EFP系统电梯调试说明书
EFP系统电梯调试说明书电梯调试说明书电气部分目录：1.控制系统安装2.调试前的准备3.变频器参数设置4.电梯的运行调试5.常见问题6.各控制板的输入输出描述7.故障代码描述8.串行控制电梯现场施工主要流程9.元件代号对照表第1页：控制系统安装控制系统部件包括控制柜、轿厢控制板EFP-C×1、轿厢显示板EFP-H×1、召唤显示板EFP-H×层站数。
此外，控制系统还需要一些外围附件来配合系统达到设计运行要求。
1.1 控制柜安装1.1.1 控制柜的摆放应符合GB1006-93 4.1.5项的规定。
1.1.2 根据《电梯电气原理图及其符号说明》，检查柜内器件是否完好无损。
1.2 轿厢内的控制板安装1.2.1 轿厢显示板EFP-H和轿厢板EFP-C应安装于操纵盘内。
在安装时，要注意印板的背面与操纵盘金属壳不可接触，以防止短路。
1.2.2 安装EFP-H和EFP-C板时，应保留一定的空间。
具体尺寸见图1.1.2.3 轿厢显示板的安装。
轿厢显示板应安装在操纵盘的显示窗上，并且轿厢显示板EFP-H的通讯插座下部要保留100mm空间供接插件使用。
1.3 召唤显示板安装1.3.1 每个层站都需要一块召唤显示板EFP-H。
该板应安装于召唤盒内，并注意与召唤盒的金属壳绝缘。
在召唤显示板的CH3.96-4通讯插座下部，要保留100mm空间供接插件使用。
1.4 控制部件连接1.4.1 控制系统的部件包括控制柜、轿厢控制板EFP-C、轿厢显示板EFP-H×1、召唤显示板EFP-H×层站数。
这些部件位于电梯的不同位置，控制柜在机房内，轿厢控制板、轿厢显示板位于轿内操纵盘内，召唤显示板位于各层站的召唤盒内。
各部件通过串行总线连接。
系统总图见图2.1.4.2 控制柜与轿厢内控制板EFP-C的连接。
控制柜与轿厢内控制板通过随行电缆中的4芯双绞线连接。
随行电缆在机房内与主控制器的通讯口连接，对应线号L、H、OV、+24V另一端连接至轿厢控制板通讯接插件上(详见原理图)。

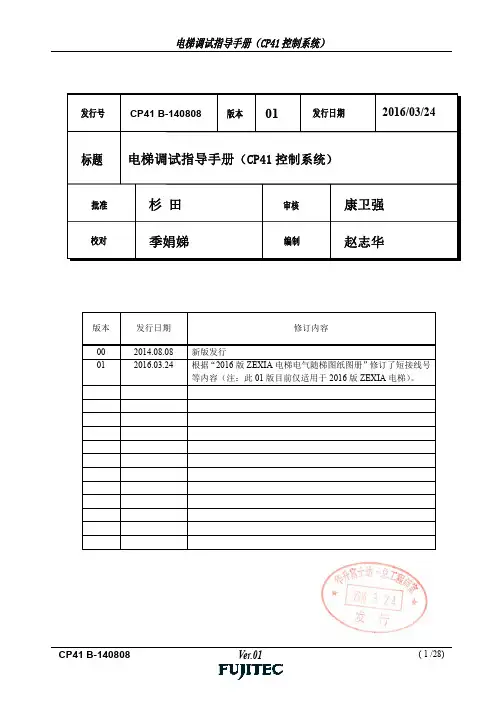

CP41调试资料
注意：当处于安装运行状态时，有可能会出现【并未按下操作按钮时，电梯也会运行】的故障！因 此，一定要在停止运行的同时关闭运行开关！特别是在电梯底坑内或轿厢上有作业人员时，绝对不可以 在切换到安装运行状态后，就放任不管了！
(1) 控制柜内的 CP41 板称为 CPU 板,它包含 2 个微机（H8SX 和 SH2）。 H8SX 上写有次序程序，我们称之为 M-MIC。 SH2 上写有速度控制程序和变频器控制程序，我们称之为 V-MIC。
(2) M-MIC 的复位操作 操作方法： 1. 将 SEL 调至 F，持续按住上按钮和下按钮 4 秒以上。 2. LED bit[0]~[7]瞬间亮灯，亮灯后可松开按钮。 3. 重启后，CPU 板上的 LED [RST][RST2]瞬间灭灯（电梯临时进入休止状态，如果在行走中则 紧急停止），然后重新点亮。 以前，在更改了数据之后，都要重新开启控制柜的电源（M-MIC 因此被复位），但是现在就不需 要重新开启电源来使 M-MIC 复位。 如有例外，资料中将会明确标出。 如上所述，软件的复位已经不需要重新开启电源了，但是对于 M-MIC 板的硬件/软件同时复位时， 还是需要重新开启电源的。
「下按钮」---「DOWN」「减少」「OFF」 例）使电梯低速下行。 减少呼叫记录楼层（向下变速）。 关闭功能设定内容。
SEL 开关：模式、功能设定。 EQDO 开关：模式、功能设定，开门延长。
2-3 控制柜电源的切换方法 (1) 拉下 3 相开关盒操纵杆或切断电流断路器 CB3 后，要注意： 要经过几十秒以上的时间，M-MIC（控制柜的 CPU 板）才会没有电源。 (2) 因此，必须在CP41板上的LED（RST）（RST2）灯熄灭后，才可以重新接通电流断路器。
电梯控制系统调试手册
第一章电梯控制系统调试手册一、SWD-F20电梯控制系统简介1、系统组成SWD-F20电梯控制系统以微机主控单元SWD-F20为控制核心，本系统采用分布式控制理念设计，整个系统由主控器，轿内控制器，外呼控制器等组成。
各控制器之间通过CAN或485HVG智能总线连接，缩短故障排查时间。
各控制器的名称及安装位置说明如下图所示：2、性能特点A、主控制器采用性能稳定的32位高速ARM7CPU，运算速度更快。
B、各控制模块之间采用CAN BUS 通讯，使通讯稳定可靠。
C、由标准RS485通信模式升级成485HVG模式，专门适用于干扰强、距离远的场合，采用24V的通信总线大大增强了抗干扰能力，整个通信总线无需屏蔽电缆。
D、适用范围宽（a）满足最新国家电梯标准：GB7588-2003；（b）速度最高可达5.0 米/秒；（c）楼层最高可达64 层；（d）最多8 台群控；（e）适应不同变频器、不同形式的电梯及不同的门机系统。
二、控制系统说明1、主控器SWD-F20布局如下图所示：(1)．CN1～CN2为主控单元输入信号接口。
列表如下：(2)．CN3～CN4为主控单元输出信号接口。
列表如下：(3)．IDC1为系统总线接口，用于系统调试。
IDC2为系统总线接口，用于接液晶操作器。
(4)． SW2和SW3为扭掷开关。
检修 上行正常下行 开门禁止(5)． JP1为跳线。
注：用普通编码器时上两行跳接；用差分编码器时下两行跳接。
(6)． JP2为8位DIP 开关。
列表如下：(7)． K1～K6为 调试用按键。
列表如右图所示：2、轿厢控制器SWD-F21：布局如右图所示：（1）CN1、CN2为串行通讯 接口。
列表如右图所示：（3）CN5为输出端口。
列表如右图所示：注：带“*”为贯通门时配线（4）1～32为轿厢内选指示灯及按钮接口。
1、2脚为指示灯；“1”为24V 负，“2”为24V 正。
3、4脚为按钮信号。
3、外呼控制器SWD-F22(1)． C N1为串行通讯接口。
电梯控制系统调试手册
四、主板LED 调试说明主板LED 为调试维修人员提供了除液晶操作器外的另一种人机交流界面。
调试维修人员可以通过它对电梯系统进行观测、设置。
1、 主菜单说明及铵键说明：电梯上行MENU ∧ ∨ ＞ ENTER各按键作用说明如下：2、流程图及参数说明：∧注意：主板LED 的参数修改可参见3.4中的具体介绍。
注意：b04、b05、 b06、b07参数的修改方法与液晶操作器有所差别。
此菜单中的每一位数代表4层楼。
每一位数是16进制。
举例说明：如需设置1层（0001）楼层禁止设置允许，则修改为：举例说明：如需设置1、3层（0101）楼层禁止设置允许，则修改为：举例说明：如需设置1、3、5层（0001 0101）楼层禁止设置允许，则修改为：b04、b05、b06、b07参数的修改方法是相同的。
4、 A4显示参数的设置说明:楼层显示监视菜单（注意：每位数字的右下角圆点位置的变化）这表示电梯在一层时的显示为“1”；如果要把电梯在一层时的显示设置为“-2”，则应进行如下操作：楼层显示监视菜单（注意：每位数字的右下角圆点位置的变化）个位的修改菜单修改成功十位的修改菜单修改成功所设置的数字与显示的对应表：五、常见故障诊断1、运行故障显示（1）在电梯运行中发生的故障，在故障名称列表如右图所示： 电梯在运行中发生故障后，在当前日期和当前时间位置显示当前故障名称 按“ENTER”键消除； 如不能消除，则表示该故障一直存在。
（2）在电梯运行中所处的状态或发生的故障，在LED 主菜单上显示如下：2故障代码表（主板控制屏故障查看时显示）六、系统调试与运行1、通电前的准备(1)．按电气原理图检查各部分的连线是否正确。
(2)．检查动力线及电机线是否正确。
(3)．检查旋转编码器连线是否正确。
(4)．检查安全回路、门回路是否通路。
(5)．检查各部位接地连线是否符合标准。
2、通电和检查(1)．通电后检查测量各回路电压是否正常。
(2)．检测安全回路、门回路是否能正常控制。
电梯调试说明书模板
电梯调试说明书模板一、基准电压的调整1、测量MPU板上MUJ1点调节OCA使电压为5.0 ± 0.05 v2、测量BD（板上TESTUV 4点调节HUV使电压为8.0 ±0.05v3、测量BDC板上TESTOIB 5点调节OVBF使电压为8.0 ±0.05v二、慢车运转的调整1、人为使轿门开关GS闭合。
2、门机电阻箱内15A断开，25A短接。
（SDC上MIC22 及MIC34（FML）不要拔掉）3、F IO板上13号插件的1、2号线短接。
4、操纵箱的[ 灯]、[ 点检灯] 开关转换于[入] 状态。
5、轿内操纵箱的[平常转换于保守] ，即可以在轿箱内操作慢车运转的状态。
6、电梯检修向上、向下点动运行。
三、阶高测定1 、先用检修开至上、下限位两开关动作时，确认轿箱超出平层50mm以外2、检修下行直到下限位动作的位置，保守开关处于正常，点检灯处于专用。
3、资料检索器上操作M0DE1 SET,持续押住START键，直到电梯开始上行运转为止。
4、到达最上层后，确认50B断开。
此时将MPIU勺DIPSW1 转换为ON再等到50B灯亮之后，将DIPSW1转换OFF。
5、阶高测定完后，按MODE RESET复位。
6、最后做一次故障清除。
四、启动舒适感的调整1、60m/min 15人乘以下使用WD0%勺启动补偿调整方法a：先将轿厢下设有20%和110%的微动开关调整精确。
b :载重20%以下，再拨DIP SW1 ON用资料检索器输入MODE33 SET调整启动时的飞出、反转状态。
飞出61B0、61B1调大'向上运转补偿调整.反转61B0、61B1调小」「飞出61B2、61B3调小、向下运转补偿调整反转61B2、61B3调大例: 20%^下下行启动反转补偿调整MODE 33 SET61B2 SETDIP SW切ON**SET（**为修改之值）61B3 SET**SET（**为修改之值）DIP SW1 切OFFMODE RESET注：后面的调整跟范例一样，只是地址码有变化c：20%^上上、下行启动补偿调整：载重20%以上, 再将DIP SW1拨ON用资料检索器输入MODE33 SET调整启动时的飞出、反转状态。
电 梯 调 试 手 册-708A B5
电梯调试手册（适用MPK708/A/AC系统）电梯调试手册（Q/BLT 2008-2012）本手册所阐述的内容仅提供给博林特电梯有限公司调试、维保人员经培训合格后使用。
为了您个人及他人的安全，请勿执行您无资格执行和没有认证的工艺步骤。
本手册包括的所有图纸和信息属沈阳博林特电梯有限公司财产，不能任意直接或间接地传播、公开、并损坏沈阳博林特电梯有限公司的利益。
本手册严禁以任何理由私自复印，若调试人员离开本公司，应及时将资料交还沈阳博林特电梯有限公司。
调试人员在调试前应仔细阅读本手册，调试过程严格按照本手册程序执行。
在调试过程中应穿着电工绝缘鞋、工作服等防护衣物，并应保证在每个现场至少有一套调试工具。
本手册适用于采用MPK708A控制系统的乘客电梯电气调试，适用于控制柜、曳引机、编码器在出厂时进行了配套调试工作的电梯系统。
本手册需要配套以下文件使用：1、门机系统的调试标准见《门机使用手册》。
2、《电气安装手册》（编号BLT-Q20120112）。
3、《电梯标准参数设置》（由软件和配套整梯梯速参数表组成）。
电梯安全关系重大，因此要求每位调试人员工作认真仔细，决不放过任何疑点或进行危险操作！在调试过程中发现问题可以及时与电气设计室联系。
电话:86-24-25162795编制：王威校对：于春梅一、主控制器显示和菜单设定：（1）、显示如果稳压电源G1、G2的输出正确。
主控制器显示操作主页：按一下Enter键，将进入到主控制器的主界面中：以下是左下角状态的对应说明：自动（AUTO）检测（TEST）消防（FIRE）地震（SEISM）司机（MANUAL）满载（FULLY）超载（OVER）轻载（LIGHT）自学习（LEARNNING）锁梯（LOCK）以下是右下角状态的对应说明：开门（OPEN）关门（CLOSE）（2）、菜单在主界面中，按一下Enter键即可以进入选择主菜单的模式，例如：菜单序号中：第一位数字表示主菜单，第二位数字表示主菜单下的相应子菜单。
S90系列电梯控制系统调试手册-Ae8_2013.3
1. 现场机械装配的再次检查及确认.................................................................................................9 2. 电气装配的再次检查及确认.........................................................................................................9 3. 电梯井道层楼自学习...................................................................................................................10 4. 串行外呼板的调试方法：...........................................................................................................10
第六章 电梯平层及舒适感的调整..................................................................................................14
1. 平层位置的调整...........................................................................................................................14 2. 电梯起动舒适感的调整...............................................................................................................14 3. 电梯停止时舒适感的调整...........................................................................................................15
nph电梯调试手册(5-27)-18页文档资料
三、NPH电梯电气部分的安装1.电气回路图的说明1.1电气回路图的类别和内容:2.电梯电源参数4.轿顶电器箱元件布置图5.井道内器件的安装、接线NPH电梯井道器件的安装、接线方法与GH98电梯保持一致。
参考NPH电气规格表中的“井道配线系统图”和“井道开关接线图”。
6.厅外召唤箱的安装、接线及DIP开关的设置NPH电梯厅外召唤箱的安装、接线及DIP开关的设置与NPX电梯保持一致。
参考NPH电气规格表中的“井道接线”和“SCLC-DIP开关设置”。
7. 接地线作业7.1控制柜内接地线回路图7.2系统地线敷线图8.其他敷线机房、井道的敷线方法都沿用GH98电梯的相关安装资料，但接线表有所不同，须参照NPH 电梯原理图来制定。
控制柜E6 E5 E4 E2Y3-7轿门锁开关n 层×层门锁开关(n:楼层数) n 层×指示器(n:楼层数) 极限开关(井道上下各一个) 底坑检修箱 缓冲器开关 消防开关 n 层×召唤器(n:楼层数)限速器断绳开关R1接地板电动机限速器旋转编码器(屏蔽线) 轿顶电器箱 指示器操纵箱注意:地线的绝缘外皮应为黄绿色。
大楼接地线(同一机房每台电梯都必须有独立地线接至大楼接地点)四、运行调试1.运行前准备1.1运行前检查按NPX电梯机械部分的工作步骤对NPH电梯的机械系统进行检查，按GH98电梯电气部分的工作步骤对NPH电梯的电气系统进行检查。
1.2控制柜绝缘测试1.2.1准备工作A）将电梯停在井道中非端站及非平层的位置（确保隔磁板不在感应器中，端站极限开关没有动作），关闭各层厅门、轿门，将轿顶及轿厢内的所有开关置于正常状态。
B）断开控制柜电源开关MAIN，两个电源闸刀开关DR.MC、LIGHT，断开机房电源开关（包括：380V及220V）。
拆除保险管座中的保险管。
拆除变频器上端子R0、T0的接线。
断开接地板R1上E1、E3上的控制回路接地（包括：变压器1的MD2、MA2、MA5、MA6、变压器2的MC1-7）。
GRZ电梯系统功能调试手册
六、电梯功能流程框图··············································第17页
1、消防员专用功能流程······················································第17页
14、轿内报站钟功能流程·····················································第29页
15、轿内误指令取消功能流程·················································第30页
16、停电自动平层功能流程···················································第30页
17、消防迫降功能流程·······················································第31页
18、无呼自返基站功能流程···················································第31页
19、满载直驶功能流程·······················································第32页
2、泊梯功能流程····························································第18页
3、专用运行功能流程························································第19页
ZL3000电梯控制系统调试手册
ZL3000电梯控制系统调试手册安徽中菱电梯有限公司第一章系统操作及参数说明1.1概述手持操作器的液晶显示为调试、维修人员提供友好的人机交流界面。
调试、维修人员可以通过液晶显示及键盘操作对电梯系统进行观测、设置。
具体内容如下：（1）监视电梯状态：自动、检修、司机、消防、锁梯等；（2）观测：井道位置、电梯速度、I/O口、故障信息、呼梯、内选、通讯等；（3）设置参数;（4）井道自学习；（5）保存参数；（6）设置新密码等。
1.2键操作说明手持操作器如下图所示，液晶显示器下面有六个键，六个键的排列及定义如下：各按键作用如下说明：“Menu”—除井道自学习或保存参数外，按该键则无条件返回主界面。
“Enter”—进入下一级菜单、修改数据后的确定键、指令登记确定键。
“Esc”—返回上一级菜单、取消键。
“＞”—光标键（循环右移），在主菜单时按该键进入通讯状态界面。
“∧”—上翻页键、设置参数时加一键或选择参数时Yes（ON）键。
“∨”—下翻页键、设置参数时减一键或选择参数时NO（OFF）键。
1.3液晶显示流程图及参数说明1.3.1主菜单显示当前楼层、运行方向、运行状态、故障状态、门锁状态、运行速度。
电梯状态：INSP检修，MANU司机，AUTO自动，FIRE消防，PARK锁梯。
故障状态：电梯有故障时显示ER=#；无故障空白。
门锁状态：CLOSE门关，OPEN门开。
当前楼层：电梯所处楼层（实际楼层）。
1.3.2校验密码需要设置保存参数时，必须使电梯置于检修状态，正确输入用户级密码后可进入参数设置菜单.1.3.3监视菜单及参数设置菜单▲：电梯额定速度、电机额定转速、编码器脉冲数三个参数很重要，应根据设备的标称值设定，否则电梯不能正常运行（如测速不准，换速点出现偏差等）。
当三个参数中任何一个改变时，必须重新进行井道自学习后方可正常运行。
当系统接收的反馈脉冲为分频后的脉冲时,设定编码器脉冲数应进行折算，而非编码器的实际值。
默纳克3000调试系统调试资料(新1版)
M3000电梯控制系统调试手册GWH2012.1.82233345678-111112-131415附件2、轿顶插件箱插件目录————————————————————————————————————————————————————————————————————————————————————1、主控制板示意图2、主控制板指示灯说明3、主控制板输入信号端子功能说明4、主控制板输出端子功能说明5、主控制板编码器安装说明6、主控制板小键盘的功能及使用说明7、轿顶控制板说明8、操纵箱指令板说明9、楼层显示板说明10、功能参数说明11、故障代码表12、主机自调谐说明附件1、控制柜插件标号EROKCOPHOPMODBUSX1—X24Y1—Y6名称故障指示灯正常指示灯轿顶板通讯指示灯召唤通讯指示灯并联指示灯输入指示灯输出指示灯说明系统检测到故障时，报警同时ER指示灯亮（红色）系统正常无故障时亮（绿色）系统主板MCB与操纵箱板CTB通讯正常时闪烁（绿色）系统主板MCB与召唤板HCB通讯正常时闪烁（绿色）系统处于并联通讯正常时闪烁（绿色）输入信号有效时（信号接通）亮（绿色）系统输出时亮（绿色）2、主控制板指示灯说明1、主控制板示意图端口号状态X1常开X2X3常闭X4常闭X5常闭X6常闭X7常闭X8常闭X9常闭X10常闭X11常闭X12常开X13常开X14常开X15常开X16常闭X17常开X18常开X19常闭X20常闭X21常开X22常闭X23常开X24常开端口号端口号Y1Y4M1M4Y2Y5M2M5Y3Y6M3M6端口号端口号12VPGMPGAPGBPGMPE标号D8D11 同步曳引机时，系统选用海德汉ERN1387型SIN/COS编码器，必须安装PG卡（MCTC-PG-E），PG卡端口CN1直接连接编码器。
说明B+/B-差分信号指示灯，运行中闪烁；A+/A-差分信号指示灯，运行中闪烁；功能说明提供DC12V编码器电源，适用于增量型推挽输出或增量型集电极开路输出两种方式的编码器；编码器脉冲信号A输入编码器脉冲信号B输入电源0V端子连接编码器屏蔽层5.2、同步编码器安装说明同步封星接触器控制（同步时使用）COM(Y5)停电应急运行自动切换COM(Y6)5、主控制板编码器安装说明5.1、异步编码器端子说明CN6COM(Y1)功能说明并联时使用COM(Y4)检修信号自动时，灯亮；检修时，灯灭；检修上行信号检修下行信号封星接触器检测信号接触器吸合，灯亮；接触器断开，灯灭；（同步时使用）安全接触器检测信号4、主控制板输出端子功能说明接触器吸合，灯亮；接触器断开，灯灭；运行接触器信号运行时，灯灭；停止时，灯亮；轿门门锁接触器检测信号接触器吸合，灯亮；接触器断开，灯灭；厅门门锁接触器检测信号接触器吸合，灯亮；接触器断开，灯灭；制动接触器信号运行时，灯灭；停止时，灯亮；机房超载信号正常时，灯亮；超载时，灯灭；（超载在机房时使用）停电检测信号输入消防联动信号（选用）正常时，灯灭；满载时，灯亮；（满载在机房时使用）备注：输入信号（X1——X24）的公共端为DC24V(+)备注：输入信号（X1——X24）的公共端为DC24V(+)功能说明运行接触器控制说明在门区时，灯亮；未在门区时，灯灭；开关未动作时，灯亮；动作时，灯灭；开关未动作时，灯亮；动作时，灯灭；门区信号输入备用上行限位信号功能说明下强换信号输入3（＞2.0m/s）开关未动作时，灯亮；动作时，灯灭；制动接触器控制COM(Y2)消防联动输出COM(Y3)上强换信号输入1（≤1.5m/s）开关未动作时，灯亮；动作时，灯灭；上强换信号输入2（≤2.0m/s）开关未动作时，灯亮；动作时，灯灭；上强换信号输入3（＞2.0m/s）开关未动作时，灯亮；动作时，灯灭；下行限位信号开关未动作时，灯亮；动作时，灯灭；下强换信号输入1（≤1.5m/s）开关未动作时，灯亮；动作时，灯灭；下强换信号输入2（≤2.0m/s）制动器开关信号运行时，灯灭；停止时，灯亮；机房满载信号6.1、小键盘按键功能说明6.2、小键盘显示菜单分类6.3、小键盘各菜单功能详述如下00－无功能；01－封锁外召；02－封锁开门；03－封锁超载；04－封锁限位开关。
电梯调试说明书(中秀)
电梯调试说明书1 参数预设◆ 在控制柜上电之前，请确保准确安全的电气连接和机械安装。
1.1 基本参数表按下急停开关，在检修状态下参照功能码一览表正确输入以下相关参数：1.2 楼层显示设置举例：E1.01设定值为3417，电梯在底层时楼层显示“B 1”；E1.02设定值为1617，电梯在第2层时楼层显示“ 1 ”(16xx表示低位居中)；◆ 点阵楼层显示板还支持以“1x”开头、“A”或“B”结尾的3位字符显示，具体设置方法如下表：设定值6162 6465 6768 7071 7374 7677 7980 8283 8586 8889显示字符10A 11A 12A 13A 14A 15A 16A 17A 18A 19A设定值6163 6466 6769 7072 7375 7678 7981 8284 8587 8890显示字符10B 11B 12B 13B 14B 15B 16B 17B 18B 19B1.3 主板逻辑设置主板P1～P4口输入点的常开/常闭逻辑通过H0.00 和H0.01 来设置，常开时对应位为0，常闭时对应位为1。
H0.00表示P2、P1口的逻辑设定值，以16进制数表示，默认为C0FC：H0.01表示P4、P3口的逻辑设定值，以16进制数表示，默认为C038：当低速梯使用的场合，请把没有安装的强迫减速开关对应点设置为常开属性，否则会影响正常的快车运行。
1.4 轿厢控制板逻辑设置前后门轿厢控制板P1～P16输入点的常开/常闭逻辑通过H1.00和H2.00来设置，常开时对应位为0，常闭时对应位为1。
H1.00表示前门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：H2.00表示后门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：1.5 门布局设置前后门布局/盲层通过H5 组～H7 组来设置，开门有效时对应位为1，无效时为0。
以16进制数表示，默认H5组均为FFFF，H6组均为0000，H7组均为0000。
湖北某电梯厂电梯控制系统调试手册
湖北某电梯厂电梯控制系统调试手册1. 简介本手册旨在为湖北某电梯厂电梯控制系统的调试过程提供指导和说明。
通过本手册，调试人员将能够了解电梯控制系统的工作原理、调试步骤和注意事项，以确保系统能够正常运行。
2. 工作原理电梯控制系统利用电子元件和程序软件实现对电梯的控制和管理。
其主要组成部分包括电梯主机、乘客操作面板、电梯门控制器等。
电梯主机负责接收操作指令并控制电梯的行驶和停靠，乘客操作面板允许乘客选择楼层，门控制器负责控制电梯门的开闭动作。
系统的工作原理如下： 1. 当乘客按下相应的楼层数字，乘客操作面板将信号传送给电梯主机。
2. 电梯主机接收到信号后，对信号进行解析和处理，确定目标楼层，并发送相应的指令给电梯驱动系统。
3. 电梯驱动系统根据接收到的指令控制电梯的行驶和停靠。
4. 当电梯到达目标楼层时，电梯门控制器将接收到的指令传递给电梯门机械部分，控制电梯门的开闭动作。
3. 调试步骤步骤一：安装电梯主机和控制面板1.将电梯主机和乘客操作面板安装在电梯井内合适的位置，并连接相应的电源和通讯线路。
2.确保电梯主机和乘客操作面板与其他组件的连接正确无误。
步骤二：初始化电梯控制系统1.打开电梯主机的电源开关，确认系统正常开启。
2.初始化乘客操作面板，确保各个按钮和指示灯正常工作。
步骤三：调试电梯行驶功能1.在乘客操作面板中选择一个目标楼层，并观察电梯的行驶情况。
2.检查电梯主机是否正确接收到乘客操作面板的指令。
3.观察电梯驱动系统是否按照指令控制电梯的行驶和停靠。
步骤四：调试电梯门控制功能1.在乘客操作面板中选择一个目标楼层，观察电梯门的开闭动作。
2.检查电梯门控制器是否正确接收到电梯主机发送的指令。
3.观察电梯门机械部分是否按照指令控制电梯门的开闭动作。
4. 注意事项在进行电梯控制系统的调试过程中，调试人员需要注意以下事项：•确保所有电气连接正确无误，避免电路短路和电压过高等问题。
•在调试过程中，严禁随意更改系统参数和代码，避免对系统造成不可修复的损害。
ZL3000电梯控制系统调试手册
ZL3000电梯控制系统调试手册安徽中菱电梯有限公司第一章系统操作及参数说明1.1概述手持操作器的液晶显示为调试、维修人员提供友好的人机交流界面。
调试、维修人员可以通过液晶显示及键盘操作对电梯系统进行观测、设置。
具体内容如下：（1）监视电梯状态：自动、检修、司机、消防、锁梯等；（2）观测：井道位置、电梯速度、I/O口、故障信息、呼梯、内选、通讯等；（3）设置参数;（4）井道自学习；（5）保存参数；（6）设置新密码等。
1.2键操作说明手持操作器如下图所示，液晶显示器下面有六个键，六个键的排列及定义如下：各按键作用如下说明：“Menu”—除井道自学习或保存参数外，按该键则无条件返回主界面。
“Enter”—进入下一级菜单、修改数据后的确定键、指令登记确定键。
“Esc”—返回上一级菜单、取消键。
“＞”—光标键（循环右移），在主菜单时按该键进入通讯状态界面。
“∧”—上翻页键、设置参数时加一键或选择参数时Yes（ON）键。
“∨”—下翻页键、设置参数时减一键或选择参数时NO（OFF）键。
1.3液晶显示流程图及参数说明1.3.1主菜单显示当前楼层、运行方向、运行状态、故障状态、门锁状态、运行速度。
电梯状态：INSP检修，MANU司机，AUTO自动，FIRE消防，PARK锁梯。
故障状态：电梯有故障时显示ER=#；无故障空白。
门锁状态：CLOSE门关，OPEN门开。
当前楼层：电梯所处楼层（实际楼层）。
1.3.2校验密码需要设置保存参数时，必须使电梯置于检修状态，正确输入用户级密码后可进入参数设置菜单.1.3.3监视菜单及参数设置菜单▲：电梯额定速度、电机额定转速、编码器脉冲数三个参数很重要，应根据设备的标称值设定，否则电梯不能正常运行（如测速不准，换速点出现偏差等）。
当三个参数中任何一个改变时，必须重新进行井道自学习后方可正常运行。
当系统接收的反馈脉冲为分频后的脉冲时,设定编码器脉冲数应进行折算，而非编码器的实际值。
广日GreenMax系统电梯调试手册V01
编号：SJG 05-008 版本号：01GreenMax系统电梯调试手册（电气部分）编制________________校对标准化审定_________________批准__________________广州广日电梯工业有限公司2005年12月说明：本调试手册所列的全部内容仅适用于GreenMax系统电梯（GreenMax系统适用于以无齿同步电机为拖动系统的梯种）控制系统调试使用，不作其它控制系统调试使用。
目录一、键盘操作说明 (2)二、井道开关及上、下平层感应器的位置 (2)三、慢车、快车调试说明 (4)四、变频器参数 (21)五、PI值调整说明 (26)六、故障代码表 (27)七、改进意见表................................... 附页第一章：键盘操作说明GreenMax系统可以通过控制板上的LED+按键的键盘部分及操纵面板部分对控制系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。
其键盘操作方法与GRE01系统相同，具体操作方法请参考资料《SJK04-010》第二章：井道开关及上、下平层感应器的位置一、井道开关的位置在GreenMax系统中，要求井道中安装的开关有两种情形1、若梯速不超过1m/s时，要求井道中安装上下对应的上、下极限开关（SZK XZK、上、下限位开关（SWK XWK、上、下单层强慢开关（SHK XHK各一个；2、若梯速超过1m/s时，除要求井道中安装上下对应的上、下极限开关（SZK XZK、上、下限位开关（SWK XWK、上、下单层强慢开关（SHK XHK各一个外，还要求井道安装上下对应的上、下多层强迫慢车开关（SHK1 XHK、井道中的具体位置见下表。
1、在GreenMax控制系统中，电梯的平层控制需要现场安装门区感应器和若干块隔磁板。
有关感应器和隔磁板的具体要求见表：感应器安装位置示意图SQGMQGP rn I j ■2、当GreenMax 控制系统增加微动平层功能时，需按下图安装隔磁板和感应器，在平层位置 时，MQG MQ1MQ2均插入在隔磁板的正中间。
电梯调试资料-MCB
是运行 ， OFF是关闭
宁波宏大电梯有限公司
SC-MCB系统内部调试文件
ALD DR3 OP HOP AOP SFT DR4 PTO OVL DST ETC : 在平层状态时，DOOR COMMON信号输出时ON : : 表示开门开关的ON/OFF状态 : 表示开放开关的ON/OFF状态 : 表示残障人开门开关的ON/OFF状态 : 表示安全门开关的ON/OFF状态 : : 表示光电开关的ON/OFF状态 : 表示超载开关的ON/OFF状态 : 表示门停止开关的ON/OFF状态 : 未定义
在主菜单下，按【ENT】键两秒以上，进入项目选择菜单。
2-2. 项目选择菜单
在OPP－2000所有的菜单操作上，按【ENT】键是设定， 【ESC】 键是取消或退出。 宁波宏大电梯有限公司
Ningbo HongDa Elevator Co., Ltd.
第 3 页 共 34 页
SC-MCB系统内部调试文件
-
OP2 ① : ② : ③ : ④ : ⑤ : ⑥ : ⑦ : ⑧ :
宁波宏大电梯有限公司
SC-MCB系统内部调试文件
-
BI0 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧
: : : : : : : : : : : : : : : : : : : : : : : : : : :
COB-101 Board 输入 未定义 未定义 未定义 安全门开关输入状态（SAFETY输入） 超载开关输入状态（OVERLOAD输入） 满载输入状态（FULL输入） 未定义 轻载开关输入状态(LOAD 30%开关输入) COB-101 Board 输入 未定义 司机运行时PASS开关输入状态（APASS输入） 未定义 司机运行下行开关输入状态（ADOWN输入） 司机运行上行开关输入状态（AUP输入） 选择司机运行开关输入状态（ATT输入） 未定义 未定义 COB-101 Board 输入 门强制停止开关输入状态（DRST输入） 未定义 未定义 选择独立运行开关输入状态（IND输入） 未定义 未定义 关门开关输入状态（CLOSE输入） 开门开关输入状态（OPEN 输入） : COB-101 Board 输出
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章电梯控制系统调试手册
一、SWD-F20电梯控制系统简介
1、系统组成
SWD-F20电梯控制系统以微机主控单元SWD-F20为控制核心，本系统采用分布式控制理念设计，整个系统由主控器，轿内控制器，外呼控制器等组成。
各控制器之间通过CAN或485HVG智能总线连接，缩短故障排查时间。
各控制器的名称及安装位置说明如下图所示：
2、性能特点
A、主控制器采用性能稳定的32位高速ARM7CPU，运算速度更快。
B、各控制模块之间采用CAN BUS 通讯，使通讯稳定可靠。
C、由标准RS485通信模式升级成485HVG模式，专门适用于干扰强、距离远的场合，采用24V的通信总线大大增强了抗干扰能力，整个通信总线无需屏蔽电缆。
D、适用范围宽
（a）满足最新国家电梯标准：GB7588-2003；
（b）速度最高可达5.0 米/秒；
（c）楼层最高可达64 层；
（d）最多8 台群控；
（e）适应不同变频器、不同形式的电梯及不同的门机系统。
二、控制系统说明
1、主控器SWD-F20
布局如下图所示：
(1)．CN1～CN2为主控单元输入信号接口。
列表如下：
(2)．CN3～CN4为主控单元输出信号接口。
列表如下：
(3)．
IDC1为系统总线接口，用于系统调试。
IDC2为系统总线接口，用于接液晶操作器。
(4)． SW2和SW3为扭掷开关。
检修 上行
正常
下行 开门禁止 SW2
(5)． JP1为跳线。
注：用普通编码器时上两行跳接；用差分编码器时下两行跳接。
(6)． JP2为8位
DIP 开关。
列表如下：
(7)． K1～K6为 调试用按键。
列表如右图所示：
2、轿厢控制器SWD-F21：
布局如右图所示：
（1）CN1、CN2为串行通讯 接口。
列表如右图所示：
（3）CN5为输出端口。
列表如右图所示：
注：带“*”为贯通门 时配线
（4）1～32为轿厢内选指示灯及按钮接口。
1、2脚为指示灯；“1”为
24V 负，“2”为24V 正。
3、4脚为按钮信号。
3、外呼控制器SWD-F22
(1)． C N1为串行通讯接口。
列表如下：
(2)． C N3、CN4为上、下呼按钮及其指示灯接口：
CN3 CN4
(3)． C N2为消防开关、电锁开关接口
其中：F1、F2脚为消防开关；L1、L2脚为锁梯开关。
(4)． J P1、JP2为终端电阻跳线，只在最底层的外呼板上跳接。
(5)． J P3为层站地址设置跳线，2、3脚跳接时，可通过上、下呼梯按钮设置层站地址。
无跳接时为正常显示。
注：设置完楼层后必须在断电前将2、3脚跳线取掉，否则所设的楼层地址无效。
三、液晶操作器简介及参数说明
1、概述
液晶操作器为调试维修人员提供了友好的人机交流界面。
调试维修人员可以通过液晶操作器对电梯系统进行观测、设置。
2、操作键
液晶操作器下面有五个键，五个键的位置及定义如下：
当前楼层 已并联 平层状态 电梯状态
当前日期 共检测到32个外呼站 （-999～999mm ）
电梯状态：电梯故障、检修运行、自动平层、消防运行、电梯锁梯、司机运行、
电梯超载、满载运行、门禁运行、自动运行。
具体状态：（1）检修时，如拨动的是主板上的SW2开关，则显示“内部”；如拨
动的是其它检修开关，则显示“外部”。
（2）学习——自学习时。
（3）启动——预启动时。
（4）待机。
（5）开门。
（6）关门。
（7）运行。
（8）减速。
（9）平层。
（10）停车。
运行状态：检修时显示检修，运行时显示高速、中速、低速、爬行、零速。
故障状态：故障时，在当前日期和当前时间位置显示当前故障名称。
4、功能菜单
在主菜单下，按“MNEU ”键，可进入“呼梯控制”、“故障记录”、“参数修改”界面。
按“＞”再按“∧”、“∨”键,可进行输入端口监控、外呼通信监控、内呼登记监控、上下呼梯监控、轿厢输入监控、VVVF 端口监控等操作。
VVVF 接口具体列表如右图
所示：
在主菜单下按“MNEU”键进入“参数修改”界面后，即可修改参数。
（注：只有先进入J5参数校验密码后才可以改动其它参数，用户密码出厂设置为“00000130”，且每次断电后需重新进行密码设置。
）
具体说明：
(2)．服务参数菜单
(4)．速度参数菜单
(6)．保护参数菜单
(8)．系统参数菜单
厂值。
6.个别参数设置说明。
(1)．“A”参数——电梯参数
A3——平层板长度（根据实际平层板长度来设置，出厂值为200mm，最好小于400mm）
A5——平层开关数目（根据实际平层开关数目来设置）
(2)．“B”参数——服务参数
B1——候梯基站（自动返回的楼层，此参数设为00则无自动返基站功能）
(3)．“C”参数——时间参数
C1——抱闸启动延时
C2——抱闸释放时间
C3——关门等待时间1（开门保持时间为：关门等待时间1+关门等待时间2 的总和）
C4——关门等待时间2（重开门保持时间）Array
C6——返回基站时间（若两梯并联，将此参数
设为200）
C7——门机停止时间控制（开/关门到位后，
门机停止时间，设为999时关门总有输
出）
(4)．“D”参数——速度参数
D1——变频器选择（列表如右图所示）
D2——控制方式：00为段速控制
01为模拟量控制
02为模拟量+段速控制
D10——加速斜率
D11——减速斜率
D12——S曲线T1
D13——S曲线T2
D14——S曲线T3
D15——S曲线T4
D10～D15示意图：
D12 D10
(5)．“E”参数——群控参数
E1——本机地址（并联时的梯号）
E2——楼层偏置（最底层不在同一层的电梯并联时使用）注意：E2参数必须在井道数据自学习以前设置完成。
举例说明：
A梯B梯
4层
3层
3层
2层
1层1层
-1层-1层
-2层
在此例中：A梯E2设为01，B4的二层设为禁止，E1为01，B梯E2设为00，B5的二层设为强置，E1为02。
注意：A梯的A1总楼层数会在设置E2后的自学习后自动变化
(6)．“H”参数——脉冲参数菜单
H3——下短减速脉冲（通过更改此参数修改单层换速距离）H4——下长减速脉冲（通过更改此参数修改多层换速距离）
(7)．“J”参数——系统参数菜单
J1——井道自学习（如需井道数据学习，则将本梯置为检修状态，数据修改为01，按ENTER确定，保存即可）
J4——出厂数据恢复（设12时，可恢复出厂参数）
J9——IO口功能设置
注:1）在主板输入参数中FU1设为常闭，主板开关门起作用；设为常开，轿
厢开关门起作用。
FU2 设为常闭，有无开门限位均可；设为常开，
必须有开门限位。
2）当有贯通门时开关门的信号要接轿厢板；并且轿厢板的安全触板的常开与常闭的参数设置要与实际相符，否则开关门不起作用。
即CX14
与CX15参数：设为0为常开；设为1为常闭。
3）设置常开、常闭时，应与开关实际状态相符。
