交流接触器的常见故障和处理方法_上_
交流接触器常见故障分析
交流接触器常见故障分析1.接触器接触不紧密:在接触器使用一段时间后,由于机械振动和负载开关等原因,接触器可能出现接触松动的现象。
这会导致接触阻抗增加,接触不良,甚至断开,从而影响电路的正常传导。
此时,可以采用以下措施来解决问题:-清洁接触器的接点,在接点上使用适当的清洗剂清洗。
-检查接触器的弹簧松紧程度,调整弹簧的张力。
-检查并紧固接触器的螺钉和固定件。
2.接触器接触异常:在接触器使用过程中,可能会出现部分接触点磨损或烧焦的情况。
这样的问题可能是由于负载超载或断电时产生的电火花引起的。
当接触器的接点被磨损或烧焦时,接触电流的传导能力降低,这会导致接触器过热、电弧产生和电弧扩散,并有可能影响电网的正常运行。
为了解决这个问题,可以采取以下措施:-更换磨损严重或烧焦的接点,确保良好的电接触。
-检查电路负载情况,防止过载或短路现象的发生。
-检查接触器的电弧抑制措施,如电弧灭弧装置和避雷器等。
3.接触器线圈失效:接触器的线圈负责控制接触器的开关动作,并提供稳定的电源。
如果接触器线圈发生故障,例如线圈短路或开路,接触器可能无法工作。
此时,可以考虑以下方法来解决问题:-检查接触器线圈的电阻值,确保线圈没有开路或短路。
-检查接触器线圈的供电电压,确保线圈有足够的电源。
-如果线圈故障无法修复,可以更换新的线圈。
4.接触器堵塞:由于接触器在使用过程中的灰尘、油污或机械损坏等原因,可能会导致接触器内部机构的堵塞。
堵塞会导致接触器无法正常开关,从而丧失其控制和保护功能。
为了解决接触器堵塞问题,可以采取以下措施:-清理接触器内部的灰尘、油污等物质。
-检查接触器机构的机械零件,修复或更换损坏的零件。
-维护接触器的机构,保持其灵活性和可靠性。
综上所述,交流接触器可能会发生一系列故障,例如接触不紧密、接触异常、线圈失效和堵塞等。
了解这些常见故障并采取相应的维修和维护措施是确保接触器正常运行的关键。
通过定期检查和清洁接触器,及时更换损坏的零部件,可以降低故障风险,并确保电网的稳定运行。
接触器常见故障、原因及处理方法
6.运动部分卡住
7.交流铁心极面不平或中间气隙过大
8.交流接触器派生直流操作的双线圈,因动断联锁触头熔焊不释放,而使线圈过热
1.调整电源电压
2.调换线圈或接触器
3.选择其他合适的接触器
4.更换线圈,排除引起线圈机械损伤的故障
5.采用特殊设计的线圈
3.调整触头弹簧压力
4.清理触头表面
5.调高操作电源电压,排除机械卡住故障,使接触器吸合可靠
六、触头过热或灼伤
1.触头弹簧压力过小
2.触头上有油污或表面高低不平,有金属颗粒突起
3.环境温度过高或使用在密闭的控制箱中
4.触头用于长期工作制
5.操作频率过高或工作电流过大,触头的断开容量不够
6.触头的超程过小
6.排除卡住现象
7.清除铁心极面或更换铁心
8.调整联锁触头参数及更换烧坏线圈
四、电磁铁(交流)噪声大
1.电源电压过低
2.触头弹簧压力过大
3.磁系统歪斜或机械上卡住,使铁心涌吸平
4.极面生锈或因异物(如油垢、尘埃)侵入铁心极面
5.短路环断裂
6.铁心极面磨损过度而不平
1.提高操作回路电压
2.调整触头弹簧压力
5.触头弹簧压力与超程过大理控制触头
3.更换线圈
4.更换线圈、排除卡住故障,修理受损零件
5.要调整触头参数
二、不释放或释放缓慢
1.触头弹簧压力过小
2.触头熔焊
3.机械可动部分被卡住,转轴生锈或歪斜
4.反力弹簧损坏
5.铁心极面有油污或尘埃粘着
6.E形铁心,当寿命终了时,因去磁气隙消失,剩磁增大,使铁心不释放
3.排除机械卡住故障
交流接触器的常见故障及维修方法
交流接触器的常见故障及维修方法
一、常见故障
1、接触不良。
由于接触表面或接触件磨损、灰尘、绝缘油污染和发热等,造成接触不良,电阻大,触头弹簧受力不足,容易出现烧断现象。
2、过载故障。
接触器的重压端子电流超过规定电流,容易发生过载保护动作,从而导致接触器的早期故障。
3、接触失灵故障。
操作机构发生故障,使得接触器无法正常操作,或是弹簧受力不足,未能形成良好的触点,导致触头接触不良、断路也无法正常完成。
4、散热故障。
由于接触器内部失去散热功能,温度较高,造成机械动作失灵,导致接触器无法正常操作。
二、接触器的维修方法
1、清洗接触器。
拆开接触器,并将接触头、滑动部位等全部清洗掉去,用软毛刷深入细致地清洁,然后再用溶剂湿擦,以去除灰尘等杂质,用干布擦干,最后用电气擦洗机,将毛刺剔除。
2、接触元件的更换。
拆下接触器,检查接触表面,如发现表层磨损和焊接斑点损坏,应更换接触元件,需要在专业机构更换,然后对新元件进行安装并测试,以确保其质量合格。
3、安装新元件。
交流接触器常见故障排查与检修
交流接触器常见故障排查与检修交流接触器是工业生产中常见的电气设备,它在电路中起着很重要的作用。
交流接触器也会出现各种各样的故障,影响工业生产的正常运转。
了解交流接触器常见的故障排查与检修方法,对维护设备的安全和稳定运行非常重要。
一、交流接触器常见故障1. 触点烧损交流接触器的触点长期工作后,由于电流的作用会产生局部的高温,导致触点烧损,进而影响接触器的动作可靠性。
2. 接触不良接触器在长期运行中,接触面可能会出现氧化、灰尘等问题,导致接触不良,使得电流无法正常通过。
3. 磨损交流接触器的触点经过长时间的运行,会因为不断的动作而产生磨损,这也是一个常见的故障。
4. 线圈故障线圈是交流接触器电磁驱动部分的核心部件,长期使用、潮湿环境和灰尘等因素都会导致线圈故障,出现断路或短路现象。
以上就是交流接触器常见的故障,接下来我们将介绍交流接触器常见故障的排查与检修方法。
二、排查与检修方法1. 触点烧损的排查与检修我们可以通过目视观察交流接触器的触点,若发现触点出现明显的烧损现象,应及时更换触点,确保接触器的正常工作。
也可以通过测量触点电阻值的方式来判断触点的烧损情况,若电阻值超出规定范围,也表明触点需要更换。
2. 接触不良的排查与检修对于接触不良的故障,首先可以通过清理接触面的方法来解决。
使用专业的清洁剂清洗接触面,去除氧化层和灰尘,从而恢复接触的良好性能。
还可以通过调整接触器的接触压力或者更换触点来解决接触不良的问题。
3. 磨损的排查与检修交流接触器的触点磨损是一个常见的故障,通常可以通过替换磨损严重的触点来解决这个问题。
在更换时,需要注意触点的规格和型号是否与原来的一致,以及替换后是否需要进行重新调整。
4. 线圈故障的排查与检修对于线圈故障,首先可以通过测量线圈的电阻值来判断线圈的断路或短路情况,当电阻值超出规定范围时,需要更换线圈。
还需要检查绕组是否有断线或者短接的情况,及时修复或更换线圈。
以上就是交流接触器常见故障的排查与检修方法。

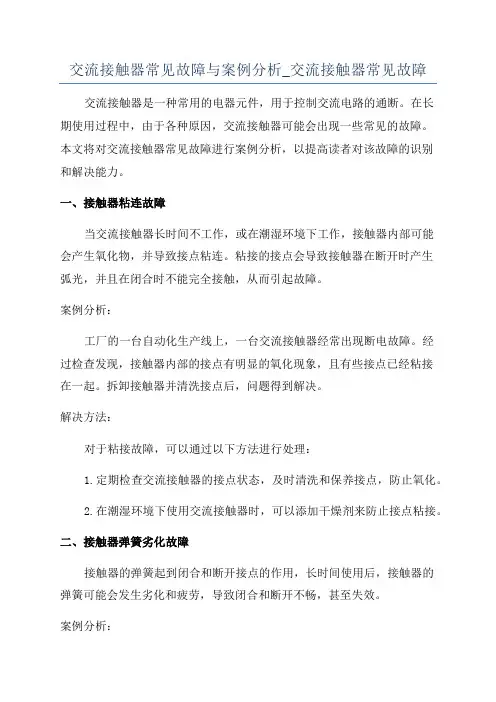

交流接触器常见故障与案例分析_交流接触器常见故障
交流接触器常见故障与案例分析_交流接触器常见故障交流接触器是一种常用的电器元件,用于控制交流电路的通断。
在长期使用过程中,由于各种原因,交流接触器可能会出现一些常见的故障。
本文将对交流接触器常见故障进行案例分析,以提高读者对该故障的识别和解决能力。
一、接触器粘连故障当交流接触器长时间不工作,或在潮湿环境下工作,接触器内部可能会产生氧化物,并导致接点粘连。
粘接的接点会导致接触器在断开时产生弧光,并且在闭合时不能完全接触,从而引起故障。
案例分析:工厂的一台自动化生产线上,一台交流接触器经常出现断电故障。
经过检查发现,接触器内部的接点有明显的氧化现象,且有些接点已经粘接在一起。
拆卸接触器并清洗接点后,问题得到解决。
解决方法:对于粘接故障,可以通过以下方法进行处理:1.定期检查交流接触器的接点状态,及时清洗和保养接点,防止氧化。
2.在潮湿环境下使用交流接触器时,可以添加干燥剂来防止接点粘接。
二、接触器弹簧劣化故障接触器的弹簧起到闭合和断开接点的作用,长时间使用后,接触器的弹簧可能会发生劣化和疲劳,导致闭合和断开不畅,甚至失效。
案例分析:办公楼的照明系统中,一台交流接触器经常出现闪烁和无法闭合的现象,导致灯光不稳定。
经检查发现,接触器中的弹簧已经严重劣化,无法正常闭合接点。
解决方法:对于弹簧劣化故障,可以采取以下措施:1.定期检查交流接触器的弹簧状态,发现劣化及时更换。
2.选择质量好的交流接触器,提高其寿命和可靠性。
三、电磁线圈故障案例分析:在一家制造业企业中,一台交流接触器经常出现无法闭合的故障,导致生产线停机。
检查后发现,接触器的电磁线圈已经短路。
解决方法:对于电磁线圈故障,可以采取以下措施:1.定期检查交流接触器的电磁线圈的电阻值,发现异常及时更换。
2.避免过高的电流和过电压对线圈的影响,选择合适的接触器。
总结:交流接触器在工业生产中起着重要的作用,但长时间使用后可能会出现粘接、弹簧劣化和电磁线圈故障等常见故障。

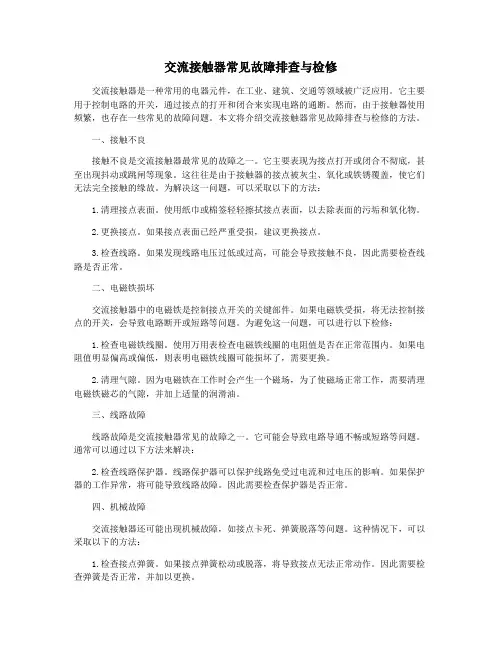

交流接触器常见故障排查与检修
交流接触器常见故障排查与检修交流接触器是一种常用的电器元件,在工业、建筑、交通等领域被广泛应用。
它主要用于控制电路的开关,通过接点的打开和闭合来实现电路的通断。
然而,由于接触器使用频繁,也存在一些常见的故障问题。
本文将介绍交流接触器常见故障排查与检修的方法。
一、接触不良接触不良是交流接触器最常见的故障之一。
它主要表现为接点打开或闭合不彻底,甚至出现抖动或跳闸等现象。
这往往是由于接触器的接点被灰尘、氧化或铁锈覆盖,使它们无法完全接触的缘故。
为解决这一问题,可以采取以下的方法:1.清理接点表面。
使用纸巾或棉签轻轻擦拭接点表面,以去除表面的污垢和氧化物。
2.更换接点。
如果接点表面已经严重受损,建议更换接点。
3.检查线路。
如果发现线路电压过低或过高,可能会导致接触不良,因此需要检查线路是否正常。
二、电磁铁损坏交流接触器中的电磁铁是控制接点开关的关键部件。
如果电磁铁受损,将无法控制接点的开关,会导致电路断开或短路等问题。
为避免这一问题,可以进行以下检修:1.检查电磁铁线圈。
使用万用表检查电磁铁线圈的电阻值是否在正常范围内。
如果电阻值明显偏高或偏低,则表明电磁铁线圈可能损坏了,需要更换。
2.清理气隙。
因为电磁铁在工作时会产生一个磁场,为了使磁场正常工作,需要清理电磁铁磁芯的气隙,并加上适量的润滑油。
三、线路故障线路故障是交流接触器常见的故障之一。
它可能会导致电路导通不畅或短路等问题。
通常可以通过以下方法来解决:2.检查线路保护器。
线路保护器可以保护线路免受过电流和过电压的影响。
如果保护器的工作异常,将可能导致线路故障。
因此需要检查保护器是否正常。
四、机械故障交流接触器还可能出现机械故障,如接点卡死、弹簧脱落等问题。
这种情况下,可以采取以下的方法:1.检查接点弹簧。
如果接点弹簧松动或脱落,将导致接点无法正常动作。
因此需要检查弹簧是否正常,并加以更换。
2.清理机械部件。
机械部件在经过长时间使用后,可能会出现灰尘和污垢的堆积,影响接触器的正常工作。
交流接触器的常见故障、产生原因及排除方法
6.调整电源电压
相间短路
1.尘埃堆积或粘有水气、油污、使绝缘变坏
1.经常清理、保持清洁
2.灭弧罩碎裂或其它零部件损坏
2.更换损坏零件
3.可逆转换的接触器联锁不可靠,致使两台接触器同时运行;或因燃弧时间长、转换时间短而在转换过程中发生电弧短路
3.检查辅助触头与机械联锁;在控制回路上加装中间环节或调换动作时间长的接触器
交流接触器的常见故障、产生原因及排除方法
通电后不吸合或不能完全吸合
1.操作回路的电源电压过低,容量不足或发生断线、配线错误及控制触头不良
1.调高电源电压、增加电源容量、更换线路及修复控制触头
2.线圈内部断线或烧毁,接线头松动或表面有漆膜
2.修复或更换线圈,紧固接线头或刮除接线头表面漆膜
3.线圈规格与使用条件不符
1.应降容使用或改用重任务接触器
2.三相触头动作不同步,磨损不均匀
2.调整至同步
3.负载侧短路
3.排除短路成因,更换触头
触头
熔焊
1.过载或操作频率过高
1.选用较大容量的接触器
2.负载侧短路
2.排除短路故障,更换触头
3.闭合过程中触头跳动时间过长或释
放过程中有反弹现象
3.查明原因,排除故障因素(如线圈供电电压过高,打开位置限位的缓冲垫块失效)
4.触头弹簧压力不足或超程过小
4.更换弹簧和触头
5.触头表面有异物或金属颗粒
5.清理与修锉触头表面
6.触头严重退火,硬度降低
6.检查电流大小,消除退火起因并更换触头
7.操作回路电压过低或机械卡住,使触头停顿在刚接触位置而熔焊
7.提高操作电源电压或排除机械卡住现象,便触头可靠吸合
交流接触器常见故障排查与检修
交流接触器常见故障排查与检修交流接触器是一种常用于电气控制系统中的电器元件,其作用是控制电路的通断。
在长期的使用过程中,交流接触器也会出现一些故障,影响其正常的工作。
对交流接触器常见故障的排查与检修是非常重要的。
本文将从常见故障的类型、排查方法和检修步骤等方面进行详细介绍,希望能对工程技术人员有所帮助。
一、常见故障类型1. 接触器失灵交流接触器失灵是指在输入电压正常的情况下,输出端无法进行控制的现象。
这种情况通常是由于接触器内部触点磨损、接触不良或者焊接不良导致的。
导致这种故障的原因多种多样,需要仔细排查。
2. 触点烧坏触点烧坏是交流接触器常见的故障类型之一,通常是由于触点长时间通电形成电弧,烧坏触点的情况。
触点烧坏会导致交流接触器无法正常工作,严重影响电气控制系统的正常运行。
3. 线圈断路或短路线圈是交流接触器的重要组成部分,如果线圈发生断路或者短路,都会导致接触器无法正常动作。
当线圈断路时,交流接触器将无法吸合;而线圈短路会导致过大的电流通过,可能损坏其他电器元件。
4. 欠压或过压交流接触器在使用过程中会遇到欠压或者过压的情况,这会直接影响交流接触器的工作稳定性。
欠压或过压会导致接触器无法吸合或者频繁动作,严重影响电气控制系统的正常运行。
二、排查方法1. 触点检查首先需要检查触点的连接情况,观察是否有焊接不良、接触不良等情况。
如果发现触点烧坏,需要及时更换新的触点。
还可以通过万用表来检查触点的导通情况,以确定是否存在接触不良的情况。
2. 线圈检查使用万用表来检查线圈的导通情况,以确定是否存在断路或者短路的情况。
如果发现线圈断路,需要及时更换新的线圈;如果发现线圈短路,需要对线圈进行绝缘处理或者更换新的线圈。
3. 电压检查使用数字电压表来检查交流接触器的工作电压,以确定是否存在欠压或者过压的情况。
如果发现欠压或者过压,需要及时采取相应的措施来解决这一问题。
三、检修步骤1. 断电检修在进行交流接触器的检修之前,需要首先切断电源,确保安全。
交、直流接触器常见故障、原因及处理方法
交、直流接触器常见故障、原因及处理方法接触器是一种用来频繁地接通或切断电动机或其他负载的主电路的一种自动切换电器。
由于它生产方便、成本较低、用途广泛,所以在各类低压电器当中,它是生产量最大,使用最广的一种产品。
接触器是利用电磁吸力作用来使触头闭合或断开大电流电路的,是一种典型的电磁式电器。
当电磁机构的线圈通电后,产生电磁吸力,使动铁心吸合,从而带动动触头与静触头闭合,接通主电路;若线圈断电后,线圈电磁吸力消失,在复位弹簧的作用下,动铁心释放,使动触头与静触头分离,切断主电路。
常见的交、直流接触器常见故障、原因及处理方法如下:1、吸不上或吸不足(触头已闭合但铁心仍未完全吸合)且有振动和噪声(1)电源电压过低。
处理方法是设法提高电压。
(2)线圈工作电压与电源电压不相符。
处理方法是更换与电源电压相符的线圈。
(3)铁心因机械原因卡死。
处理方法是调整互相卡住的零件的位置,去除障碍物。
(4)触头弹簧压力与释放弹簧压力过大。
处理方法是调整弹簧压力或更换弹簧。
(5)触头超行程过大。
处理方法是调整触头,减少触头的超行程。
2、吸不上而又无振动和噪声产生故障的原因很可能是线圈断线,可用万用表确认。
处理方法是找到断头,可以接驳断口的则修复,否则换新线圈。
3、衔铁不释放或释放缓慢(1)反作用力过小。
处理方法是调整弹簧的压力或反力弹簧的拉力。
(2)铁心板面有油污粘着。
处理方法是用干净软布将油污抹去。
(3)机械活动部分被卡住或转轴生锈、歪斜。
处理方法是排除卡住现象,已清除及润滑生锈部位。
(4)触头已熔粘在一起。
处理方法是撬开已熔粘在一起的触头,酌情更换新触头。
(5)剩磁过大。
对于交流接触器,其E形铁心在使用过久后,因去磁气隙的消失,会令铁心不释放。
此时的维修方法是可以在剩磁间隙处的极面锉去一部分,若不能奏效则更换铁心;而对于直流接触器则应更换或加厚非磁性垫片,好让线圈失电后容易释放衔铁。
4、线圈过热或烧损(1)线圈电压比电源电压低。
交流接触器常见故障排查与检修
交流接触器常见故障排查与检修全文共四篇示例,供读者参考第一篇示例:交流接触器是工业生产中常见的电气设备,它起着控制和保护电路的作用。
由于长期使用或者操作不当,交流接触器常会出现一些故障,影响设备的正常运行。
对于交流接触器的常见故障排查与检修,是工程技术人员需要熟悉的内容。
接下来,我们将针对交流接触器的常见故障进行分析,并探讨相应的检修方法。
一、接触器不能动作1. 检查电源:首先要检查接触器的供电情况,确保电源线路完好,并且有稳定的电压供应。
如果供电正常,则需要继续进行下一步检查。
2. 检查控制回路:接触器的正常动作需要外部的控制信号,因此需要检查控制回路,包括控制线路和控制设备,确保信号能够正常传输到接触器。
3. 检查触点:如果以上两项都正常,那么可能是接触器内部的触点出现了故障。
需要拆下接触器进行检查,清洁触点或者更换损坏的触点。
1. 触点粘连:接触器在长时间使用后,触点可能会由于灰尘和氧化而粘连,导致接触器的动作不灵敏或者不能完全闭合。
这时需要拆下接触器进行清洁和打磨触点。
2. 电磁线圈故障:接触器的电磁线圈出现故障会导致接触器无法正常动作。
需要检查线圈的绝缘情况和连接状态,如果发现故障,则需要更换线圈。
3. 空气间隙不足:接触器的动作需要足够的空气间隙,如果间隙不足会导致接触器动作异常。
需要调整接触器的结构,确保空气间隙符合要求。
三、触点磨损严重1. 触点磨损是接触器常见的故障之一,长期使用后会出现触点磨损严重的情况。
这时需要拆下接触器,检查触点磨损情况,如果已经严重磨损,需要更换新的触点。
2. 触点氧化:触点在长期使用后,容易因为与空气中的氧化物接触而产生氧化现象,导致触点表面失去导电性。
需要进行清洁和打磨,或者更换新的触点。
四、接触器发热1. 最常见的原因是接触器长时间工作后,在触点处产生的接触电阻使得触点发热。
这时需要检查接触器的负载情况,确保负载在接触器的额定范围内,避免过载导致发热。
交流接触器的常见故障和处理方法_中_
交流接触器的常见故障和处理方法_中_1.接触不良:接触不良是交流接触器最常见的问题之一,通常会表现为接触器发热、接触电阻变大等现象。
这种故障主要是由于接触面积受到污秽、氧化或烧坏等因素影响导致的。
处理方法:首先,可以检查接触器的接点是否干净,如果有污秽可以使用棉布蘸酒精轻轻擦拭。
同时,还应注意接触器在使用过程中是否有过载或短路现象,这可能导致接触面过热。
如果接触不良问题较为严重,应及时更换接触器。
2.粘连:粘连是接触器另一个常见的故障。
当接触器长期处于工作状态时,接触点之间会因为高温和电流作用而形成氧化物,并会附着在接触点上,导致接触点之间黏连在一起。
处理方法:如果接触器出现粘连,可以用金属块轻拍封闭接触器,以恢复接触点的弹性。
也可以用专门的接触点清洗剂进行清洗和抹光。
如果粘连问题严重,建议更换接触器。
3.电磁线圈损坏:电磁线圈是交流接触器的核心部件,负责产生电磁力来控制接触器的通断。
长时间使用或电流过大会导致电磁线圈损坏。
处理方法:如发现电磁线圈损坏,应及时更换新的线圈。
在更换时,需要注意线圈的规格和型号与原来的接触器相匹配。
4.触点烧焦:电弧可能在接触点之间产生,导致触点烧焦。
这种故障通常发生在大型电动机的起动过程中。
处理方法:如果发现触点烧焦,应注意检查起动电阻是否合适,同时注意起动次数是否过频繁。
另外,选择合适的触点材料也可减少触点烧焦的现象。
5.线圈短路:线圈短路是一种常见的故障,它会导致接触器失去控制能力,无法正常工作。
处理方法:要解决线圈短路问题,首先需要使用万用表进行测量,确认线圈是否出现短路。
如果确认有短路现象,建议更换新的线圈。
除了上述常见故障外,还有一些其他问题,如电磁铁吸合不良、机械结构故障等。
对于这些问题,可以根据具体情况进行分析和处理。
总之,定期检查和保养交流接触器是避免故障的重要措施。
在使用和维护过程中,应注意接触器的工作环境、使用条件和电气负荷,合理设置和调整控制参数,确保接触器的正常运行。
交流接触器的常见故障和处理方法_上_
交流接触器的常见故障和处理方法_上_一、触点接触不良1.故障现象:接触器在运行过程中会出现接触不良的现象,导致控制信号无法传递或者传递出错。
2.处理方法:可以首先检查接触器的触点是否有灰尘、氧化物等杂质,若有则需进行清洁处理。
若清洁后问题仍未解决,则可能是触点磨损严重,需要更换触点。
二、发热1.故障现象:接触器运行过程中发热,可能会导致接触器过载或烧坏。
2.处理方法:检查接触器的电流是否超过其额定电流,若超过则需要更换适合的型号接触器。
如果电流没有超过额定值,仍然发热,则可能是接触器线圈损坏,需要更换线圈。
三、操作不灵活1.故障现象:接触器的手动操作按钮无法顺利动作,或者操作时卡住。
2.处理方法:首先检查操作按钮的连接线路是否正常,如有松动或损坏应进行修复。
若连接线路正常,操作按钮仍然无法正常动作,则可能是接触器内部零部件损坏,需要进行维修或更换。
四、线圈线路断开1.故障现象:接触器运行过程中突然停止工作,无法吸合触点。
2.处理方法:检查接触器线圈的连接线路是否松动或损坏,如有需要进行修复。
若接线正常且接触器仍然无法工作,可能是线圈烧坏,需要进行更换。
五、接触器卡住1.故障现象:接触器在工作过程中卡住无法正常动作。
2.处理方法:检查接触器的机械部分是否存在杂质或者损坏,如有需要进行清洁或修复。
若机械部分正常且接触器仍然卡住,则可能是电磁力不够强,需要更换适合的型号接触器。
六、接触器噪音大1.故障现象:接触器运行时产生较大的噪音。
2.处理方法:首先检查接触器机械部分是否有杂质或者磨损严重,如有进行清洁或更换。
若机械部分无问题,噪音仍然较大,则可能是线圈磨损,需要更换线圈。
综上所述,交流接触器的常见故障包括触点接触不良、发热、操作不灵活、线圈线路断开、接触器卡住和噪音大等。
处理方法主要包括清洁、更换触点、更换线圈、修复连接线路、清洁机械部分和更换适合的型号接触器。
在进行故障处理时,需要根据具体情况选取相应的处理方法,确保接触器的正常运行。
交流接触器故障分析及处理
交流接触器故障分析及处理1.接触器不能吸合或不能分离:接触器不能吸合或不能分离的原因可能是接触器线圈或接点受损。
首先,检查线圈是否受电压和电流的控制。
如果线圈受损,需更换新的线圈。
其次,检查接点是否干净,如果接点有污垢或烧焦,需用细砂纸或钢丝刷轻轻擦拭,确保接点表面光滑。
2.接触器吸合后断开:接触器吸合后突然断开的原因可能是线圈接触不良或接点烧坏。
首先,检查线圈是否牢固连接,并且没有松动或损坏。
接着,检查接触点是否有异常磨损或烧焦,如有,需更换新的接触点。
3.接触器发生过热:接触器发生过热的原因可能是负载电流过大或持续工作时间过长。
首先,检查负载电流是否超过接触器的额定电流。
如果是,需要更换功率更大的接触器或在负载电路中增加继电器。
其次,检查接触器是否经常长时间工作。
如果是,需要考虑使用定时断电或周期休息等措施。
4.接触器故障声音大:接触器故障时可能会发出异常的声音,原因可能是线圈不牢固或接触不良。
首先,检查线圈是否固定紧密。
如果线圈松动,需将其重新固定。
接着,检查接点是否清洁,如果接点有污垢或磨损,需进行清理或更换。
5.接触器无法吸合:接触器无法吸合的原因可能是线圈电压不足或线圈短路。
首先,检查电源电压是否与线圈的额定电压相匹配。
其次,检查线圈是否有短路现象。
如果发现短路,需更换线圈。
总结起来,接触器故障的常见原因包括线圈受损、接触点不良、过载和长时间工作等。
处理故障时,应先检查线路电压和电流是否正常,然后检查线圈和接点是否有损坏、污垢或烧焦,并进行相应的清洁或更换。
同时,也要注意负载电流是否正常,并根据需要更换合适的接触器。
保持接触器的正常工作状态有助于保证电气设备的安全稳定运行。
交流接触器常见故障排查与检修
交流接触器常见故障排查与检修交流接触器在工业生产中扮演着重要的角色,它主要用于控制各种电动设备的启停,保护电动机和其它设备。
由于长期使用和环境因素等原因,交流接触器也会出现一些常见故障,影响设备的正常运行。
对于交流接触器的常见故障排查与检修,我们有必要深入了解和掌握。
一、常见故障排查1. 接触器不能吸合当交流接触器不能吸合时,可能是由于线圈断路或短路引起的。
我们需要确认供电电压是否正常,然后检查线圈是否正常,是否有断路或短路的情况发生。
还需要检查接触器的触点是否有灰尘或氧化,以及触点弹簧是否正常。
如果以上方面都没有问题,那么可能是接触器的接点粘连或烧坏导致的。
3. 接触器产生噪音当交流接触器在工作时产生异常噪音时,可能是由于接点或继电器的外壳松动引起的。
这种情况下,需要进行维护和紧固。
还需要检查接触器的触点是否正常,是否有损坏或磨损的情况。
4. 接触器发热如果交流接触器在使用过程中发热严重,可能是由于负载过大、接触器线圈或触点接触不良引起的。
我们需要确认负载是否超过了交流接触器的额定值,并对线圈和触点进行检查和测试。
二、故障检修方法当接触器不能吸合时,首先需要检查供电电压是否正常。
如果电压正常,那么需要检查线圈是否存在断路或短路现象,对线圈进行检修或更换。
也要对触点进行检查和清理,保持其正常工作。
2. 接触器不能分闸的检修方法如果接触器不能分闸,需要对触点进行清洁和调整,以确保其能够顺畅分闸。
也需要检查触点弹簧的弹力是否正常,是否有松动或断裂的情况。
如果发现问题,需要及时更换。
对于交流接触器的常见故障排查与检修,我们需要对供电电压、线圈、触点、触点弹簧等部件进行定期的检查和维护,确保其能够正常工作。
在发现故障时,要及时进行分析并采取相应的修复措施,以便更好地保护设备和延长设备的使用寿命。
交流接触器常见故障及处理方法
控制线路接错
按控制线路图更正接错部位
线圈过热烧损或损坏
(1)线圈动作频率和通电持续率超过产品技术要求时,更换为相应动作频率和通电持续率的线圈
交流接触器常见故障及处理方法
交流接触器是一种电磁式断路器,它主要用于远距离控制功率较大,起动频繁的电动机及其他负载,是电力系统中最常用的控制电器;它故障时易造成设备与人身事故,须设法排除。
1、普通型交流接触器的常见故障现象及处理方法
表(1)普通型交流接触器的常见故障及处理
故障现象
处理方法
线圈通电后,接触器不动作或动作不正常
(2)铁心极面不平或中柱气隙过大时,清理极面或调整铁心,更换线圈
(3)机械损伤,运动部分被卡住时,修复机械部分,更换线圈
(4)环境温度过高,或空气潮湿或含有腐蚀性气体使线圈绝缘损坏时,更换安装位置,更换线圈
电磁铁噪声过大
(1)短路环断裂时,更换短路环或铁心
(2)触头弹簧压力过大,或触头越行程过大时,调整弹簧触头压力或减小超行程
触头弹簧压力或释放弹簧压力过大
调整弹簧压力或更换弹簧
按钮触头或辅助触头接程
线圈断电后,接触器不释放或延时释放
(1)磁系统中柱无气隙,剩磁过大。将剩磁间隙处的极面锉去一部分,使间隙为0.1~0.3mm,或在线圈两端并联一只0.1μF的电容
(2)启用的接触器铁心表面有油或使用一段时间后有油腻。将铁心表面防锈油脂擦干净,铁心表面要求平整,但不宜过光,否则易于造成延时释放
(1)控制电压过低
(1)调整到额定电压
交流接触器常见故障及处理方法
交流接触器常见故障及处理方法交流接触器常见故障及处理方法见表92。
表92 交流接触器常见故障及处理方法故障现象故障原因消除方法触头过热1.触头压力不足2.触头表面氧化或积油垢3.触头的超行程太小4.触头容量不够5.螺丝松动1.调整弹簧的压力或更换触头。
2.用细锉打光,清扫或更换3.调整运行系统或更换触头4.更换大容量的触头5.检查螺丝并拧紧。
触头表面烧伤1.灭弧系统不良2.触头在合闸过程中有跳跃现象3.电动机启动电流过大4.电磁线圈电压不足1.检查灭弧系统,防止电弧燃烧时间过长2.检查触头初压力是否合乎标准3.选择与电动机容量相配合的设备4.调整电源电压触头磨损严重1.起动器在合闸过程中电流过大,使触头金属汽压加剧。
1.完善消弧系统,检查触头。
2.由于电源电压不足使合闸出现跳闸。
3.设备容量太小或频繁启动。
2.调整电源电压为额定。
3.更换较大容量的电器。
触头熔焊在一起1.触头的断路容量不够。
2.触头的开断次数过多。
3.衔铁机构不正或灭弧罩不正引起动作机构卡涩。
1.更换较大容量的电器。
2.更换触头。
3.进行相应的调整消除卡涩。
衔铁吸不上1.电磁线圈断线或烧损。
2.衔铁机构可动部分被卡住。
3.转轴生锈或倾斜。
1.修理或更换线圈。
2.调整消除障碍。
3.去锈、上润滑或调换配件。
衔铁噪音大1.衔铁和铁芯接触面不良。
2.磁芯统铁芯位罩倾斜。
3.短路环断裂。
4.弹簧的电压降低。
5.电源电压降低。
6.衔铁各部螺丝松动。
1.检查铁芯和接触面清除污垢、杂物、铁锈等。
2.调整磁系统的机械部分。
3.焊接或更换短路环。
4.调整弹簧压力。
5.调整提高电压。
6.检查全部螺丝并拧紧断电时 1.铁芯极面间隙过调整机械部分,减小间2.底板上部向外倾斜隙2.电器应垂直装好衔头落不下1.触头弹簧压力过小2.底板上部向内倾斜3.衔铁或机械部分被卡住4.衔铁被油垢或锈粘住5.衔铁被熔焊在一起6.有剩磁1.调整弹簧压力2.电器应垂直装好3.调整消除障碍4.清除干净5.更换触头6.更换铁芯过热或烧伤线圈1.弹簧的反力过小2.衔铁吸不上3.电磁三圈匝间短路4.电源电压过高5.线圈内部受潮6.线圈由于机械擦伤或附有导电尘点而部分短路7.衔铁机械不正,有卡涩现象,频繁操作1.调整弹簧压力2.消除方法同上述3.更换线圈4.调整电压5.应进行干燥6.更换线圈并经常保持清洁7.检查衔铁机构,消除卡涩现象热继电器动作不灵1.双金属片装配不适当2.弹簧质量不好或折断1.应按负荷电流选择2.更换弹簧1.敷设地点温度偏高2.双金属片选择不当3.刻度不准确1.加强室内通风,选容量较大一级的双金属片2.重新按负荷电流选配3.重新调节和校验热继电器复位动作不灵1.双金属息冷却较慢2.机械部分磨损或有尘埃污垢1.待双金属片冷却后再按复位按钮使之复位2.根据情况进行更换或清扫。
交流接触器的常见故障及维修
1、铁芯吸合不上或者吸力不足
故障原因:电源电压过低或波动过大,操作回路电源容量不足或发生断线及控制触头接触不良,线圈技术参数与使用条件不符,产品本身损坏。
解决方法:调高电源电压,增加电源容量更换线路修理辅助触头,更换接触器线圈或接触器,排除卡住故障。
2、交流接触器的触头不释放或者释放缓慢
故障原因:接触器触头烧熔,机械吸合部分卡住,铁芯极面有油污或灰尘。
解决方法:看接触器触头是否烧熔,如果触头烧熔则更换触头,检查铁芯极面是否有异物。
3、交流接触器线圈过热或者烧毁
故障原因:接触器触头烧熔,机械吸合部分卡住,铁芯极面有油污或灰尘。
解决方法:看接触器触头是否烧熔,如果触头烧熔则更换触头,检查铁芯极面是否有异物。
4、接触器的电磁铁噪音大(交流电压)
故障原因:电源电压过低,磁系统歪斜或机械部分卡住使铁芯不能吸平,铁芯生锈或有异物,短路环断裂或铁芯磨损。
解决方法:提高操作回路电压,调整磁系统,检查铁芯是否有异物,如有异物则更换铁芯。
5、接触器触头烧熔
故障原因:操作频率过高或产品过载使用,负载线路发生短路情况。
解决方法:更换更大功率的交流接触器,排除短路故障。
交流接触器的常见故障产生原因及排除方法
交流接触器的常见故障产生原因及排除方法接触器是一种常用的电气开关设备,常见于各种控制电路中。
接触器的常见故障主要包括无法吸合、无法断开、接触不可靠、接触器发热以及触点磨损等问题。
下面将逐一介绍这些故障的产生原因及排除方法。
一、无法吸合无法吸合的原因主要有以下几点:1.电源连接问题:检查电源线是否松动或损坏,如果有则重新连接或更换电源线;2.线圈问题:线圈绝缘损坏或线圈线路断开,此时需要更换线圈或修复线路;3.线圈电流不足:检查线圈电流是否达到额定要求,如果不足则调整电路或更换合适的线圈;4.接触器损坏:接触器内部零部件磨损或受潮导致无法吸合,此时需要更换接触器。
二、无法断开无法断开的原因主要有以下几点:1.电源连接问题:同样需要检查电源线是否松动或损坏,重新连接或更换电源线;2.线圈问题:同样需要检查线圈绝缘损坏或线圈线路断开,更换线圈或修复线路;3.触点粘连:触点长时间使用、积灰或接触松动等原因都可能导致触点粘连,此时需要清洁或更换触点;4.接触器损坏:接触器内部零部件磨损或受潮导致无法断开,需要更换接触器。
三、接触不可靠接触不可靠的原因主要有以下几点:1.触点弹簧松动:触点弹簧弹力不足,导致接触不紧密,需要调整或更换触点弹簧;2.触点磨损:长时间使用、负载电流过大或电流冲击等原因都可能导致触点磨损,此时需要清洁或更换触点;3.触点污染:触点表面积灰或氧化,需要清洁触点表面;4.线路接触不良:线路连接不牢固或接线头松动等原因导致接触不可靠,需要检查线路连接并固定好。
四、接触器发热接触器发热的原因主要有以下几点:1.过载:负载电流过大,超过了接触器的额定容量,此时需要更换合适的接触器或减小负载电流;2.预通电阻过小:与大功率负载连接的接触器,为了减小起动电流冲击,通常会使用预通电阻,如果预通电阻过小,会导致接触器发热,需要更换合适的预通电阻;3.触点接触不良:触点接触不良导致电流通过接触点时产生过多的电弧,引起接触器发热,需要清洁或更换触点;4.线路接触不良:线路连接不牢固或接线头松动等原因导致接触不可靠,引起接触器发热,需要检查线路连接并固定好。
交流接触器常见故障排查与检修
交流接触器常见故障排查与检修交流接触器是一种常用的电气元件,其作用是用来控制交流电路中的电动机或者其他大功率负载的供电和断电。
在工业生产中,交流接触器的使用非常普遍,但是随着使用时间的增长,交流接触器会出现各种故障。
为了保证生产的正常进行,及时排查和检修交流接触器的故障是非常重要的。
下面我们来探讨一下交流接触器的常见故障排查与检修。
一、接触器常见故障及排查方法1. 接触器不能吸合当接触器不能吸合时,首先要排查控制线路是否正常,是否有控制信号到达接触器的电磁线圈。
可使用万用表测量电磁线圈的电阻是否正常,确认线圈是否损坏。
还需要检查电磁线圈的供电电路是否正常,是否接触松动或接触不良。
2. 接触器吸合后不能通电当接触器吸合后不能通电时,首先要检查主触点是否受到机械阻碍而无法闭合,或者接触不良而导致不能导通电流。
还需要检查触点是否有过大的磨损造成接触不良,必要时可以清理接触点或者更换触点。
3. 接触器通电后不能断电当接触器通电后不能断电时,首先要检查控制信号是否正常,是否断开接触器的电磁线圈供电。
要检查触点是否有焊死现象,导致无法正常断开。
4. 接触器闪烁接触器闪烁一般是由接触不良或者触点磨损过度引起的,需要及时清理或更换触点。
5. 接触器发热当接触器工作时发热超过正常范围时,可能是因为接触器负载过大或者接触不良导致的。
需要检查接触器负载是否合理,是否超负荷工作,以及触点是否有过大的接触电阻。
二、接触器检修方法1. 清洁触点接触器长期工作后,触点上会积累一些灰尘、氧化物或者其他杂质,导致接触不良或者发热。
定期清洁接触器的触点是非常必要的,可以使用无水酒精或者特制的清洁剂轻轻擦拭触点,保持触点表面的清洁。
2. 更换触点触点长期工作后,由于电弧作用会导致触点表面磨损严重,或者出现焊死现象,必须及时更换触点。
更换触点时,要注意选择适配的规格和型号,确保更换后的触点符合要求。
3. 检查电磁线圈检查接触器的电磁线圈是否有短路、断路或者线圈绝缘老化现象,尤其是在潮湿环境下要特别注意线圈的绝缘情况。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
家电检修技术<资料版>2010第4期总页()农
村电工
(待续)
①用接点输入时,
请使用接触可靠性高的接点。
②出厂时,
FWD-CM用短路片连接,通电后,只要按动触摸面板上的“RUN”键,正转运行,按“STOP”键就停止运行(在触摸面板操作方式)。
③出厂时,外部报警输入端子THR-CM间已连接短路片,使用时要卸下短路片,与外部设备异常接点串接。
若没有此接点,请勿卸下短路片。
④模拟频率设定端子(13、12、11、C1)是连接从外部输入模拟电压、电流,频率设定器(电位器)的端子,在这种电路上设接点时,请使用微小信号的成对接点。
⑤开路集电极输出端子连接控制继电器时,请在励磁线圈的两端连接
吸收电涌的二极管(见图9)。
⑥控制电路端子上的连接电线请用0.75mm2及
以下规格的屏蔽线或绞合在一起的聚乙烯线。
⑦屏蔽线的屏蔽套,
如图10所示。
把一端连接到各自的共用端子
(11、CM)上,另一端不要连接。
图9开路集电极输出端子接线示图图10屏蔽线接线示意图接点屏蔽线屏蔽线
频率设定器
交流接触器的常见故障和处理方法
(上)
笪艾宇佳
(a)CJ10系列20A(b)CJ10系列40A
(c)CJ1O系列60~150A(d
)CJ20系列(e)CJ12系列400A图1常用低压三相交流接触器的外形图
一、工作原理和常用类型1.口诀
交流电路要合断,远程控制怎么办?使用交流接触器,按钮一按就办完。
主要部件三部分,铁心线圈和触点。
触点分为主和辅,三主四辅为一般。
四辅两开和两闭,控制电路和它连。
三主触点主电路,额定电流由它担。
线圈通入交流电,铁心就有磁力线。
磁力吸引铁心合,带动触点开或关。
一旦断电磁消失,弹簧作用开关断。
线圈电压有高低,配备电源不可乱。
2.说明(1)结构
交流接触器被广泛地使用在三相低压电路中,作为开关元件,其常用低压系列的外形如图1所示。
图2(a)给出的是一个CJ20典型规格的内部结构图。
如图2所示,交流接触器由三个主要部分组成:铁
心(包括叫静铁心的静置部分和叫动铁心的用弹簧支
撑的可动部分,动铁心有时也被叫做“衔铁”)、套在铁
心上的线圈和触点。
另外,还会有支撑和固定部件、连线端子、铁心复位弹簧等,额定电流在40A及以上的还要有一个重要的部件———灭弧罩。
20A及以下的接触器一般有4对常开和4对常闭触点,并且通/断电流的能力相同,即不分主辅。
20A以上的接触器则一般有3对常开的主触点和4对辅触点(含两对常开触点和两对常闭触点),两
种触点通/断电流的能力不相同。
主触点与主电路连接,其可长期通过的最大电流被称为额定电流,也是确定接触器规格的电流数值,
如40A、150A等。
(a)
(b)
(c)
(d)
(e)
45
213
家电检修技术<资料版>2010第4期
)(总页农
村电工
辅助触点用于控制电路(有时被称为“二次线路”),
例如:作自保或互锁的接点、指示灯的开关等,其长期通电能力一般为5A或10A。
(2)工作原理
图2(b)是其工作原理示意图。
当接触器的线圈(俗称“线包”)两端加上额定的交流电压后(我国在低压线路中,较常使用的低压接触器线圈额定电压有380V和220V两种,本部分口诀中有些地方出现的“三八”和“二二”就是这两种电压值的缩写形式。
在使用时,一定要注意所用电源的电压要与接触器线圈电压一致,否则不是烧毁线圈,就是不能正常工作,本口诀最后一句“线圈电压有高低,配备电源不可乱”要表明的就是这一问题),铁心即产生磁性,在磁力的作用下,动铁心与静铁心相互吸引而克服弹簧的力量贴合在一起,同时带动动触点与静触点闭合或断开(含主触点和辅助触点),完成合闸动作。
当断开电源时,线圈失电,磁力也就随之消失,动铁心在复位弹簧的作用下离开静铁心,回到初始位置,完成跳闸动作。
(3)系列规格
交流接触器的系列规格一般按其主触点的额定电流来划分,不同系列的划分方法基本相同,下面表1给
出现行常用的4种产品的规格数据(用于额定电压为380V的线路中),以方便选用。
交流接触器的额定分断能力,一般为其额定运行电流的10倍。
二、通电后不吸合的原因和查找方法1.口诀
三相交流接触器,通电不合让人急。
根据现象查原因,耳听眼观用表计。
通电细听无声响,线包无电不用疑。
线包两端测电压,无压在外有压里。
在内线圈已断路,在外电路有问题。
接线松脱熔丝断,按钮触点不开启。
没有仪表也无妨,可以使用验电笔。
先看线包电压值,三八、二二不同理。
三八两端都明亮,是内是外再分析。
拆开一端再检验,两端都亮没问题。
一亮一灭线圈断,两灭线路有问题。
再测拆下一线端,或灭或亮好推理。
二二电压三表现,都灭火线有问题;两端都亮零线断;一亮一灭换新的。
(2)说明
交流接触器最常见的故障之一是按下合闸按钮后,接触器不动作。
此时若细听其线圈根本没有声响
(查用一段绝缘管,一端抵在线圈外面,一端贴在耳朵上测听),则说明线圈没通电(口诀“通电细听无声音,线包无电不用疑”)。
此时可用电压表测量线圈两端,如有电压并且达到额定值左右,说明线圈内部已断线(包括外引线部分),若无电压,说明外电路有断路故障,应顺着线路逐级进行查找,重点放在熔断器、按钮和各连接点处(口诀“线包两端测电压,无压在外有压里”,其中的“压”指电压,“外”和“里”指线包外部电路和内部电路)。
可以使用验电笔进行查找。
应注意的是:380V[两条相线(火线)连接线圈]和220V(一条相线和一条零线分别连接线圈的一个出线端)检测的现象与故障的关系将有所不同(口诀“三八、二二不同理”,这里和以下的“三八”和“二二”分别代表380V和220V)。
对于380V电源的,如线圈两端验电笔都亮,则停电并拆下一端连线后,再通电进行检查,若此时还是两端都亮,则说明故障发生在外电路刚被拆下的那条线路中;若两端都不亮了,则说明故障发生在外电路没被拆下的那条线路中;若一亮一灭,则是线圈内部断路;使用220V电源的查找方法同白炽灯不亮的检查方法,口诀“一亮一灭换新的”是说此时线圈坏了,需要换新线圈。
系列规格(额定电压380V时的额定运行电流)/ACJ12200、400、600
CJ2010、20、40、63、160、250、630
B
8.5、
11.5、15.5、22、30、37、44、65、85、105、170、245表1现行常用的3种产品的规格数据
(a)结构(b)工作原理示意图
1—灭弧罩
2—触点压力弹簧片3—主触点4—反作用弹簧5—辅助动合触点6—辅助动断触点7—动铁心8—缓冲弹簧
9—静铁心
10—短路环11—线圈
图2低压三相交流接触器的结构和工作原理示意图
线圈引出线
(待续)
46214。
