中央空调空气处理机组焓湿图
空气处理过程
风机盘管的选型计算以地下一层KTV1为例来说明选型过程。
在风机盘管加新风空调系统中，让风机盘管承担室内冷负荷，新风机组只承担新风本身的负荷。
1、新风处理到室内状态的等焓线（1）夏季空气处理过程。
夏季新风处理到室内状态的比焓值的焓湿图见下图4.1。
新风机组不承担室内冷负荷。
1）根据设计条件，室内参数：t N =26℃、ϕ=65%；室外参数：干球温度tg=34.2℃、湿球温度ts=27.8℃，在焓湿图上确定室内、外状态点N 、W 。
查图可得N h =61.0kj/kg 、W h =89.0kj/kg 。
2）确定机器露点L 和考虑温升后的状态点K从N 点引等焓线，与ϕ=90%的相对湿度线交于点L ，连接WL,W 到L 过程是新风在新风机组内实现的冷却减湿过程。
所以可得L h =N h =61.0kj/kg 。
3）确定室内送风状态点O 从N 点作热湿比线，热湿比： （4.1） 该线与ϕ=90%的线相交于送风状态点O ，查图可得O h =55.5kj/kg 。
O 点确定之后，即可计算出空调房间的送风量为： （4.2）4）确定风机盘管处理后的状态点M连接LO 并延长到M 点，M 点为经风机盘管处理后的空气状态，风机盘管处理的风量为s kg q q q W m m F m /494.1166.066.1,,=-=-=。
其中新风量为：。
因为求出的s kg q s kg q m W m /166.01.066.1%10/08.0,=⨯=•〈= 所以s kg q W m /166.0,=由混合原理 （4.3） 可求出M h =54.9kj/kg ，做M h =54.9kj/kg 的等焓线与LO 的延长线相交得M点。
连接NM ，N 到M 过程是在风机盘管内实现的冷却减湿过程。
5）确定新风机组负担的冷量和盘管负担的冷量新风机组承担的冷量：kW h h q Q L W W m W O 65.4)0.610.89(166.0)(,,=-⨯=-= （4.4） 风机盘管承担的冷量:kW h h q Q M N F m F O 11.9)9.540.61(494.1)(,,=-⨯=-= （4.5）根据风机盘管所承担的冷量来选择所需要的风机盘管的型号，本例选用EKs kg h h Qq O N m /66.15.550.61125.9=-=-=∑kJ/kg 40505811.03600125.9=⨯==W Q εs kg q W m /08.036002.1240,=⨯=ON M O F m W m h h h h q q --=,,风机盘管，型号为EKCW1400AT ，两台。
焓湿图详解
焓湿图的组成
坐标轴
空气状态点
等焓线
等湿线
热力学过程线
焓湿图通常以温度和湿 度作为坐标轴，表示空 气的不同状态。
不同状态下的空气在焓 湿图上表示为不同的点 ，这些点称为空气状态 点。
等焓线是指一系列温度 和湿度变化时，空气的 焓值保持不变的线。
结合太阳能、风能等新能源利用，焓湿图技术可以帮助实现 新能源利用中的湿度调控和能量转换，促进可持续能源的发 展。
焓湿图的未来研究方向
焓湿图与节能减排
结合国家节能减排政策，研究焓湿图在节能减排中的应用，为政策制定提供 科学依据和技术支持。
焓湿图与工业生产
研究焓湿图在工业生产中的应用，实现工业生产的湿度调控和能量回收，提 高工业生产的效率和环保性。
参数不准确
确保所确定的参数准确无误，避免 误差过大影响绘制精度。
等焓线不准确
检查所使用的焓值是否准确，或重 新计算焓值。
等湿线不准确
检查所使用的相对湿度是否准确， 或重新计算相对湿度。
冷却和加热线不准确
检查所使用的操作条件是否准确， 或重新计算操作条件。
绘制实例分析
选择一个具体的制冷系统作为实例，如制冷剂循环系 统。
等湿线是指一系列温度 和焓值变化时，空气的 湿度值保持不变的线。
热力学过程线表示了加 热或冷却过程中，空气 状态的变化轨迹。
02
焓湿图的绘制方法
绘制基本步骤
01
02
03
04
05
确定研究范围 和边界条件
明确研究范围、空气性质 和操作条件，确定需要计 算的参数，如空气质量、 温度、压力等。
焓湿图详解
表示空气处理过程的线 ，例如加热、冷却、加 湿、减湿等。
表示不同设备的能效状 态的点，用于分析和优 化设备的能耗。
02
焓湿图的应用
工业应用
工业生产过程
焓湿图在工业生产过程中发挥着重要作用，可用于指导工艺 过程设计、能量利用和节能减排。
工业产品检测
在工业产品的检测中，焓湿图可以帮助检测人员了解产品的 工作状态和能量利用情况，优化产品设计。
建筑领域应用
建筑热工设计
焓湿图是建筑热工设计的重要工具，可以帮助设计师合理确定围护结构、保 温材料和通风换气等参数。
建筑节能评估
焓湿图可以用于评估建筑物的节能性能，通过模拟建筑物能耗情况，为节能 改造和绿色建筑提供依据。
能源利用领域
能源利用方案优化
焓湿图可以模拟不同能源利用方案下的湿度和温度变化，从而优化能源利用方案 。
人居环境
焓湿图可以帮助设计更舒适、健康的居住环境，提高人 居生活质量。
工业过程
在工业过程中，焓湿图可以帮助优化工艺流程，提高生 产效率和产品质量。
THANKS
谢谢您的观看
焓湿图计算注意事项
对于不同的大气压力和不同的空气组成成分， 焓湿图计算公式需要进行相应的修正。
在使用焓湿图时需要注意单位的一致性，不同 的单位（如摄氏度、华氏度；克/千克、磅/磅 等）会导致计算出现错误。
在计算过程中需要注意单位的换算，特别是对 于非标准状态下的空气（如高海拔地区），需 要进行压力和温度的换算。
可再生能源利用
焓湿图可以指导可再生能源的利用，例如太阳能、地热能和风能等，提高能源利 用效率。
03
焓湿图的解析
空气状态分析
空气状态的表示
焓湿图上通常以点来表示空气的状态，这些点在图上的位置取决 于空气的温度、相对湿度和压力。
焓湿图
等d线 等h线 等t线 等φ线
100%等相对湿 度线(饱和线)
h
焓湿图的组成
关于焓湿图，需要特别注意以下几点
1)饱和空气线即相对湿度为100%的等相对湿度线，见图12中最右下方的弧线。 这条弧线通常称为“饱和线”，其上每一点都是空气的 饱和状态。 饱和空气的一个特点就是干球温度、湿球温度、露点温 度完全相等。 2)大部分焓湿图中没有画出等湿球温度线。 因为等湿球温度线与等焓线基本平行，故工程上近似地 用等焓线代替等湿球温度线，即过某一点的等湿球温度 线就是过该点的等焓线。 3)焓湿图中也没有等露点温度线。 等含湿量线就是等露点温度线。因为露点温度的定义已 说明含湿量相同的状态点，露点温度均相同。
空气的状态参数
空气除了组成、性质、状态等定性的描述外，为便 于对其进行处理和调控，还需要有对空气进行定量 分析和描述的物理量，称为空气的状态参数。 状态参数通常是指识别某一个或某一类客观事物的 数值特征或数量特征的度量。可以说每一个客观的 物体都有其特定的“状态参数”。 从空调的目的出发，主要从压力、温度、湿度和能 量特性四个方面来描述空气的状态，所涉及的参数 即为空气的状态参数。
空气பைடு நூலகம்状态参数
•空气状态参数之间的关系
通常在进行空调方面的计算时，一般都认为大气压力基本
不变。在大气压力不变的条件下，理论上知道下面五个 (组)参数中的任意两个(组)，就可以利用公式求解出其余 的几个(组)参数，这两个(组)参数称为独立参数。 1)干球温度或饱和水蒸气分压力(此两者为非独立参数)，两 者任知其一。 2)湿球温度 3)含湿量或水蒸气分压力或露点温度(此三者为非独立参数)， 三者任知其一。 4)相对湿度 5)焓
2)由过A点的45°斜线查得 其焓为71kJ/kg干，过A点 的垂直线查得其含湿量 为16.15g/kg干，水蒸气 分压力为25.50×102Pa。
焓湿图及常用空气处理过程简介
LHCE 機械空調部 機械空調部
M S1 N
LHCE 機械空調部 機械空調部
2.4單盤管一次回風冬季處理過程 單盤管一次回風冬季處理過程
采电极, 采电极,電熱加湿方式 回風與新風混合。 N+W M：回風與新風混合。 S1：等湿加热。 M S1：等湿加热。 S2：等温加湿。 S1 S2：等温加湿 參數點確認 點確認： 新風比* M點確認：HM=HN-新風比*（HW-HN) 確認： S2確認： 按下式求出H 按下式求出HS2。 +Q/ G*1.2） HS2=HN+Q/（G*1.2）(此處Q指冬季室 內負荷） 內負荷） 該S2点等温線與M點等湿度線的交點S1 S2点等温線與M點等湿度線的交點S1 点等温線與 湿度線的交點 点。 則加熱量Q2=G*0.29*(T 則加熱量Q2=G*0.29*(TS1-TM) 加濕量D1=G*1.2*(D 加濕量D1=G*1.2*(DS2-DS1) 注意：S2点落在N点的等湿线上。 注意：S2点落在N点的等湿线上。 点落在 LHCE 機械空調部 機械空調部
1.2焓濕圖上常用參數介紹 焓濕圖上常用參數介紹 焓濕圖
a. 乾球溫度（DB) b.濕球溫度(WB) c. 露點溫度(DP) d. 絕對濕度(D) e. 相對濕度(RH) f. 焓(H)
焓湿图
LHCE 機械空調部 機械空調部
2.1 空氣處理過程 A 簡介
LHCE 機械空調部 機械空調部
2.1 空氣處理過程
W
பைடு நூலகம்S1
N
单盘管全新风空调箱处理过程 夏季：室内无余湿
LHCE 機械空調部 機械空調部
2.6 外氣單獨處理冬季過程 A采噴霧(或濕膜加濕方式）空氣處理 采噴霧( 方式） 過程 定送风状态点S3 （定送风状态点S3 ） S1：新风加热。 W S1：新风加热。 S2：湿膜加湿（等焓加湿） S1 S2：湿膜加湿（等焓加湿）。 新风二次加熱 S2 N：新风二次加熱。
空调技术-空气与焓湿图

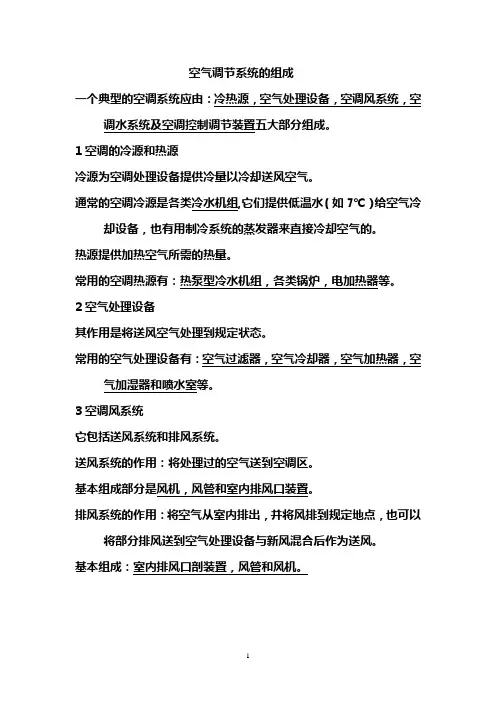

空气调节系统的组成一个典型的空调系统应由：冷热源，空气处理设备，空调风系统，空调水系统及空调控制调节装置五大部分组成。
1空调的冷源和热源冷源为空调处理设备提供冷量以冷却送风空气。
通常的空调冷源是各类冷水机组,它们提供低温水（如7℃）给空气冷却设备，也有用制冷系统的蒸发器来直接冷却空气的。
热源提供加热空气所需的热量。
常用的空调热源有：热泵型冷水机组，各类锅炉，电加热器等。
2空气处理设备其作用是将送风空气处理到规定状态。
常用的空气处理设备有：空气过滤器，空气冷却器，空气加热器，空气加湿器和喷水室等。
3空调风系统它包括送风系统和排风系统。
送风系统的作用：将处理过的空气送到空调区。
基本组成部分是风机，风管和室内排风口装置。
排风系统的作用：将空气从室内排出，并将风排到规定地点，也可以将部分排风送到空气处理设备与新风混合后作为送风。
基本组成：室内排风口剖装置，风管和风机。
4空调水系统空调水系统的基本组成是水泵和水管。
其作用是将冷媒水或热媒水从冷源或热源输送到空气处理设备。
空调水系统可分为：冷（热）水系统，冷却水系统，冷凝水系统。
5空调控制调节装置借组它们可以人工（或自动）调节送风参数，排风风量，供水量，供水参数等，以维持所要求的室内空气状态。
空气与焓湿图1.1空气的组成从空气的角度看，自然界中的干空气和水蒸气的混合物即称为空气。
从空调的技术看，干空气有以下特征。
1在常温常压下不会发生相变，也就不会液化和凝固。
2各个组成成分及比例基本固定不变。
3在通常的空气处理过程中，空气的压力变化的范围不大，在这个范围内干空气可近似看作不可压缩。
1.2 空气的状态参数对空气的状态进行定量分析和描述的物理量称为空气的状态参数。
在空气调节中常用的空气状态参数有：压力，温度，含湿度，相对湿度，焓等。
1.2.1大气压力，绝对压力与水蒸气分压力大气压力Pa 单位帕（Pa）千帕(Kpa)或兆帕（Mpa）等。
1atm = 1.01325×10＾5 Pa绝对压力在空调系统中空气压力值是用仪表测出，但是仪表指示的数值往往不是空气压力的绝对值，而是绝对压力与大地大气压的差值，称为表压力或真空度。
焓湿图PPT课件
露点温度通常用tL表示，单位为℃。
•在含湿量不变时，空气温度下降，由未饱和状态变为饱和状态， 此时空气的相对湿度 = 1O0％。在空调技术中，把空气降温 至露点温度，达到除湿干燥空气的目的。
空气的状态参数
▪ 湿度：
▪ 在空调工程中，测量和调节空气的湿度是仅次 于温度控制的重要任务，尤其是需要知道空气 中水蒸气的含量有多少和某一状态空气吸收水 蒸气的能力有多大时。这两种情况可以分别用
空气的状态参数
•空气状态参数之间的关系
▪ 通常在进行空调方面的计算时，一般都认为大气压力基本 不变。在大气压力不变的条件下，理论上知道下面五个(组) 参数中的任意两个(组)，就可以利用公式求解出其余的几 个(组)参数，这两个(组)参数称为独立参数。
1)干球温度或饱和水蒸气分压力(此两者为非独立参数)，两 者任知其一。
▪ 焓：
▪ 焓表示空气含有的总热量。 ▪ 在空调工程中，最常见的空气处理过程是冷却或加
热空气，经常会碰到诸如将空气从30℃冷却到20℃ 需要多少冷量，或将5℃的冷空气加热到20℃需要 多少热量之类的问题。 ▪ 焓是代表空气能量状态的参数,并能进行空气能量 变化的计量。 ▪ 焓严格来说应称为比焓或质量焓，但工程上常简称 为焓，用h表示。
空气的状态参数
已知干球温度t(饱和水蒸气分压力 p q ,b )和相对湿度
φ，求解含湿量d的公式
d 622 pq,b pB pq,b
空气的状态参数
空气的状态参数
▪ 焓湿图最基本的应 用是查找参数。此 外，焓湿图还可以 用于判断空气的状 态、表示空气的状 态变化和处理过程 等。
湿空气性质及焓湿图详解
关系是T=273.15+t≈273+t
2019/10/7
6
1、1 湿空气的物理性质
3、密度ρs 湿空气的密度等于干空气的密度与水蒸气的密度之和，即：
ρs=ρg+ρq
根据理想气体状态方程，则有： ρs=0.00384B/T-0.00134Pq/T
N2 干空气
O2
成分较为稳定，可近似看作理想 气体。
其它微量气体
水蒸气
含量较少，但其变化对湿空气的干燥及潮湿程度产生重 要影响，是空调中的重要调节对象，也可近似 看作理想 气体。
2019/10/7
3
1、1 湿空气的物理性质
二、 湿空气的基本状态参数
湿空气的基本状态参数是表征湿空气性质的物理量，主要包括：
空气中的水蒸气被吸湿剂吸附，含湿量降低，吸附时放出的 凝聚热又重新返回空气中，故吸附前后可近似认为空气的焓 值不变。 该过程为A→D，34
1、2 湿空气的含湿图
(6) 湿空气的等温加湿过程(喷蒸气处理过程) 利用干式蒸气加湿器或电加湿器，将水蒸气直接喷入被
其分压力也越大；
在一定温度条件下，一定量的空气中能够容纳水蒸气的数量是有限度的。湿空
气的温度越高，它允许的最大水蒸气含量也越大。当空气中水蒸气的含量超过最 大允许值时Pqb(t)，多余的水蒸气会以水珠形式析出，这就是结露现象，此时水蒸 气达到饱和状态，所对应的湿空气称为饱和湿空气。
由此可知，未饱和空气中，水蒸气含量没有达到最大允许值，它还具有吸收水
2019/10/7
9
1、1 湿空气的物理性质
5、相对湿度Φ 基本定义：指空气中的水蒸气分压力与同温度下饱和水蒸气
焓湿图及其各点确定
201风机盘管加新风系统空气处理过程--------------------新风处理到与室内等焓N--干球温度(℃):26湿球温度(℃):19.4露点温度(℃):16.3焓(kJ/kg.干空气):56.405 W--干球温度(℃):34.8湿球温度(℃):26.8露点温度(℃):24.3焓(kJ/kg.干空气):85.567 L--干球温度(℃):20湿球温度(℃):19.4露点温度(℃):19.2焓(kJ/kg.干空气):56.405 K--干球温度(℃):20.5湿球温度(℃):19.6露点温度(℃):19.2焓(kJ/kg.干空气):56.923 M--干球温度(℃):15.2湿球温度(℃):14.7露点温度(℃):14.4焓(kJ/kg.干空气):41.707 O--干球温度(℃):16.2湿球温度(℃):15.7露点温度(℃):15.5焓(kJ/kg.干空气):44.786 室内全热冷负荷(kW):22.65室内显热冷负荷(kW):19.714室内潜热冷负荷(kW):2.936室内湿负荷(g/s):1.198室内热湿比(kJ/kg):18906.5新风带入室内全热冷负荷(kW):0.204新风带入室内显热冷负荷(kW):-2.146新风带入室内潜热冷负荷(kW):2.351新风带入室内湿负荷(g/s):0.961※注：负值表示新风承担了室内部分的冷负荷或者湿负荷新风处理机组全热冷负荷(kW):11.505新风处理机组显热冷负荷(kW):6.323新风处理机组潜热冷负荷(kW):5.182新风处理机组湿负荷(g/s):2.128新风处理机组热湿比(kJ/kg):5407.5风机盘管承担全热冷负荷(kW):22.854风机盘管承担显热冷负荷(kW):17.561风机盘管承担潜热冷负荷(kW):5.294风机盘管承担湿负荷(g/s):2.159风机盘管承担热湿比(kJ/kg):10584.3风量关系:新风风量(m^3/h):1267室内回风风量(m^3/h):4994.121室内送风风量(m^3/h):6261.121风机盘管送风风量(m^3/h):4994.121208风机盘管加新风系统空气处理过程--------------------新风处理到与室内等焓N--干球温度(℃):26湿球温度(℃):19.4露点温度(℃):16.3焓(kJ/kg.干空气):56.405 W--干球温度(℃):34.8湿球温度(℃):26.8露点温度(℃):24.3焓(kJ/kg.干空气):85.567 L--干球温度(℃):20湿球温度(℃):19.4露点温度(℃):19.2焓(kJ/kg.干空气):56.405 K--干球温度(℃):20.5湿球温度(℃):19.6露点温度(℃):19.2焓(kJ/kg.干空气):56.923 M--干球温度(℃):15.2湿球温度(℃):14.7露点温度(℃):14.4焓(kJ/kg.干空气):41.71 O--干球温度(℃):16.2湿球温度(℃):15.7露点温度(℃):15.5焓(kJ/kg.干空气):44.788室内全热冷负荷(kW):28.98室内显热冷负荷(kW):25.226室内潜热冷负荷(kW):3.754室内湿负荷(g/s):1.532室内热湿比(kJ/kg):18916.4新风带入室内全热冷负荷(kW):0.262新风带入室内显热冷负荷(kW):-2.746新风带入室内潜热冷负荷(kW):3.007新风带入室内湿负荷(g/s):1.23※注：负值表示新风承担了室内部分的冷负荷或者湿负荷新风处理机组全热冷负荷(kW):14.719新风处理机组显热冷负荷(kW):8.09新风处理机组潜热冷负荷(kW):6.63新风处理机组湿负荷(g/s):2.722新风处理机组热湿比(kJ/kg):5407.5风机盘管承担全热冷负荷(kW):29.242风机盘管承担显热冷负荷(kW):22.47风机盘管承担潜热冷负荷(kW):6.771风机盘管承担湿负荷(g/s):2.762风机盘管承担热湿比(kJ/kg):10587.7风量关系:新风风量(m^3/h):1621室内回风风量(m^3/h):6391.041室内送风风量(m^3/h):8012.041风机盘管送风风量(m^3/h):6391.041108风机盘管加新风系统空气处理过程--------------------新风处理到与室内等焓N--干球温度(℃):26湿球温度(℃):19.4露点温度(℃):16.3焓(kJ/kg.干空气):56.405 W--干球温度(℃):34.8湿球温度(℃):26.8露点温度(℃):24.3焓(kJ/kg.干空气):85.567 L--干球温度(℃):20湿球温度(℃):19.4露点温度(℃):19.2焓(kJ/kg.干空气):56.405 K--干球温度(℃):20.5湿球温度(℃):19.6露点温度(℃):19.2焓(kJ/kg.干空气):56.923 M--干球温度(℃):15.2湿球温度(℃):14.7露点温度(℃):14.4焓(kJ/kg.干空气):41.703 O--干球温度(℃):16.2湿球温度(℃):15.7露点温度(℃):15.5焓(kJ/kg.干空气):44.785室内全热冷负荷(kW):18.9室内显热冷负荷(kW):16.45室内潜热冷负荷(kW):2.45室内湿负荷(g/s):1室内热湿比(kJ/kg):18900.0新风带入室内全热冷负荷(kW):0.171新风带入室内显热冷负荷(kW):-1.792新风带入室内潜热冷负荷(kW):1.963新风带入室内湿负荷(g/s):0.803※注：负值表示新风承担了室内部分的冷负荷或者湿负荷新风处理机组全热冷负荷(kW):9.607新风处理机组显热冷负荷(kW):5.28新风处理机组潜热冷负荷(kW):4.327新风处理机组湿负荷(g/s):1.777新风处理机组热湿比(kJ/kg):5407.5风机盘管承担全热冷负荷(kW):19.071风机盘管承担显热冷负荷(kW):14.651风机盘管承担潜热冷负荷(kW):4.42风机盘管承担湿负荷(g/s):1.803风机盘管承担热湿比(kJ/kg):10579.0风量关系:新风风量(m^3/h):1058室内回风风量(m^3/h):4165.991室内送风风量(m^3/h):5223.991风机盘管送风风量(m^3/h):4165.991109风机盘管加新风系统空气处理过程--------------------新风处理到与室内等焓N--干球温度(℃):26湿球温度(℃):19.4露点温度(℃):16.3焓(kJ/kg.干空气):56.405 W--干球温度(℃):34.8湿球温度(℃):26.8露点温度(℃):24.3焓(kJ/kg.干空气):85.567 L--干球温度(℃):20湿球温度(℃):19.4露点温度(℃):19.2焓(kJ/kg.干空气):56.405 K--干球温度(℃):20.5湿球温度(℃):19.6露点温度(℃):19.2焓(kJ/kg.干空气):56.923 M--干球温度(℃):15.6湿球温度(℃):15.1露点温度(℃):14.8焓(kJ/kg.干空气):42.925 O--干球温度(℃):16.4湿球温度(℃):15.9露点温度(℃):15.6焓(kJ/kg.干空气):45.243室内全热冷负荷(kW):7.2室内显热冷负荷(kW):6.406室内潜热冷负荷(kW):0.794室内湿负荷(g/s):0.324室内热湿比(kJ/kg):22222.2新风带入室内全热冷负荷(kW):0.055新风带入室内显热冷负荷(kW):-0.581新风带入室内潜热冷负荷(kW):0.636新风带入室内湿负荷(g/s):0.26※注：负值表示新风承担了室内部分的冷负荷或者湿负荷新风处理机组全热冷负荷(kW):3.115新风处理机组显热冷负荷(kW):1.712新风处理机组潜热冷负荷(kW):1.403新风处理机组湿负荷(g/s):0.576新风处理机组热湿比(kJ/kg):5407.5风机盘管承担全热冷负荷(kW):7.255风机盘管承担显热冷负荷(kW):5.823风机盘管承担潜热冷负荷(kW):1.432风机盘管承担湿负荷(g/s):0.584风机盘管承担热湿比(kJ/kg):12418.6风量关系:新风风量(m^3/h):343室内回风风量(m^3/h):1728.67室内送风风量(m^3/h):2071.67风机盘管送风风量(m^3/h):1728.67104新风处理到与室内等焓N--干球温度(℃):26湿球温度(℃):19.4露点温度(℃):16.3焓(kJ/kg.干空气):56.405 W--干球温度(℃):34.8湿球温度(℃):26.8露点温度(℃):24.3焓(kJ/kg.干空气):85.567 L--干球温度(℃):20湿球温度(℃):19.4露点温度(℃):19.2焓(kJ/kg.干空气):56.405 K--干球温度(℃):20.5湿球温度(℃):19.6露点温度(℃):19.2焓(kJ/kg.干空气):56.923M--干球温度(℃):15.2湿球温度(℃):14.7露点温度(℃):14.4焓(kJ/kg.干空气):41.705 O--干球温度(℃):16.2湿球温度(℃):15.7露点温度(℃):15.5焓(kJ/kg.干空气):44.786 室内全热冷负荷(kW):15.9室内显热冷负荷(kW):13.839室内潜热冷负荷(kW):2.061室内湿负荷(g/s):0.841室内热湿比(kJ/kg):18906.1新风带入室内全热冷负荷(kW):0.144新风带入室内显热冷负荷(kW):-1.508新风带入室内潜热冷负荷(kW):1.651新风带入室内湿负荷(g/s):0.675※注：负值表示新风承担了室内部分的冷负荷或者湿负荷新风处理机组全热冷负荷(kW):8.082新风处理机组显热冷负荷(kW):4.442新风处理机组潜热冷负荷(kW):3.64新风处理机组湿负荷(g/s):1.495新风处理机组热湿比(kJ/kg):5407.5风机盘管承担全热冷负荷(kW):16.044风机盘管承担显热冷负荷(kW):12.326风机盘管承担潜热冷负荷(kW):3.717风机盘管承担湿负荷(g/s):1.516风机盘管承担热湿比(kJ/kg):10581.2风量关系:新风风量(m^3/h):890室内回风风量(m^3/h):3505.181室内送风风量(m^3/h):4395.181风机盘管送风风量(m^3/h):3505.181。
湿空气和焓湿图的介绍
湿空气和焓湿图湿空气概论：在空调系统设计中，无论是工业用的，如纺织车间，计算机房，还是民用的，如办公室，商场等，要处理的对象都是空气，因此，了解空气的性质和变化规律才能使空气的调节符合设计要求，为了方便设计计算，空调行业的前辈们绘制了焓湿图（Psychrometric Chart ），它是空调系统设计中一个重要的工具，为了更好地理解空气和焓湿图，先认识一下空气的特性。
在我们生活周围的空气在空调上的定义是：干空气和水蒸气的混合物，被称为湿空气：湿空气＝干空气(g)＋水蒸气(q)为了研究和计算的方便，假设我们周围的湿空气是理想气体：就是气体分子不占有空间的质点，分子间没有相互作用力。
而湿空气中的水蒸气是处于过热状态，而数量微少，分压力很低，比容很大。
因此理想气体状态方程式也适用于湿空气：而作为理想气体，有以下性质： p = pg + pq m=mg+mq ρ=ρg+ρq ‘i = ig + iqT = Tg = Tq, V = Vg = Vqp 、pg 、 pq —分别为湿空气,、干空气（g ）、水蒸汽(q)压力，Pa ； m 、mg 、mq —分别为湿空气、干空气、水蒸汽的质量，Kg ； Rg 、 Rq —分别为干空气及水蒸汽的气体常数， Rg=287J/Kg·K ； Rq=461J/Kg·K ρ、ρg 、ρq—分别为湿空气、干空气、水蒸汽的密度，Kg/m3 ‘h 、hg 、hq—分别为湿空气、干空气、水蒸汽的焓 T 、Tg 、Tq—分别为湿空气、干空气、水蒸汽的温度 V 、Vg 、Vq—分别为湿空气、干空气、水蒸汽的体积湿空气是由干空气和水蒸汽组成，而干空气的成分变化一般不大，而且没有相变，因此比较容易处理，而水蒸汽会随环境的变化而变化，而且达到饱和状态时还会凝结出水分，因此处理比较复杂，而为了理解水蒸气对湿空气的影响，先了解下面几个概念： 大气压力（p/B ）一般定义是：以北纬45度处海平面的全年平均气压为一个标准大气压力（或物理大气压），p/B=101325Pa ，要注意的是，随着海拔的升高，大气压力不断下降，这时用标准大气压力得出的相关参数就不能再使用了，因为随着压力的下降，湿空气的密度也随着下降，因此，相同容积的湿空气经过风机后全压也会下降，见下式，这时需换算出对应值：另外，大气压力是测试出来的，因此： 绝对压力=当地大气压力+工作压力（表压），这里如果不注明，都指的是绝对压力。
看懂并简单应用空气焓湿图
看懂并简单应⽤空⽓焓湿图空⽓焓湿图表：焓湿图认识：空⽓焓湿图相关参数术语：1、温度：温度定义：温度表⽰物体冷热程度的物理量，微观上来讲是物体分⼦热运动的剧烈程度，常⽤单位。
⼲球温度：⽤普通温度计测得的湿空⽓的正常温度。
湿球温度：暴露于空⽓中⽽⼜不受太阳直接照射的湿球温度表上所读取的数值。
定压绝热条件下，空⽓与⽔直接接触达到稳定热平衡时的空⽓绝热饱和温度。
露点温度：是指空⽓中在⽔汽含量和⽓压都不变的条件下冷却到饱和时的温度，形象地说，就是空⽓中的⽔蒸⽓凝结为露珠时候的温度叫露点温度(⽓态液态)。
2、湿度：表⽰空⽓中⽔汽含量的物理量。
相对湿度RH：空⽓中⽔蒸汽分压⼒与同温度下饱和⽔蒸汽分压⼒之⽐。
绝对湿度：绝对湿度是单位体积的湿空⽓中含有的⽔蒸⽓的质量（kg/m3）。
含湿量d：它表⽰1千克⼲空⽓所容纳的⽔蒸⽓的质量，单位是g/kg。
⼲空⽓。
含湿量、绝对湿度、相对湿度区别：定义：含湿量，1kg⼲空⽓的湿空⽓所含有的⽔蒸⽓的质量。
绝对湿度，每⽴⽅⽶湿空⽓所含有的⽔蒸⽓质量。
相对湿度，⽔蒸⽓分压⼒与同饱和⽔蒸⽓分压⼒之⽐。
使⽤：含湿量，经常使⽤，⼤多⽤于计算加湿量，单位g/kg 。
绝对湿度，不经常使⽤，单位g/m3 。
相对湿度，经常使⽤，⼤多⽤于湿负荷计算，⽆单位。
3、焓（以i表⽰）：⼯质的热⼒状态参数之⼀，表⽰⼯质所含的全部热能，等于该⼯质的内能加上其体积与绝对压⼒的乘积。
焓的定义：1kg⼲空⽓的焓和所容纳的⽔蒸⽓的焓值的总和称为湿空⽓的焓。
4、标准⼤⽓压：在纬度45°的海平⾯上，当温度为0时，760毫⽶⾼⽔银柱产⽣的压强叫做标准⼤⽓压。
760毫⽶⾼⽔银柱产⽣的压强为：p⽔银=ρ⽔银gh =13.595×103千克／⽶3×9.80672⽜／千克×0.76⽶ =1.01325×105帕。
这就是1个标准⼤⽓压的值。
焓湿图如何使⽤：1、根据状态点温度、相对湿度查找该点其余状态参数：2、根据状态点温度、焓值查找该点其余状态参数：焓湿图的应⽤：1.确定空⽓状态及查找参数根据任意两个独⽴的空⽓状态参数，就可以在焓湿图上找到相应的状态点，并可判断出空⽓是处于什么状态，还可查找出其他的状态参数。
焓湿图详解
请问：这张图能告诉我们哪些参数？等焓线等温线等相对湿度线等含湿量线热湿比线h =70Kj /K gt=10℃h =50K j /K gt=20℃t=30℃t=40℃h =90K j /K g100%0t=60℃0251520%40%102035d(g/kg)60%80%30Pq(100Pa)如何查询参数就是这一点含湿量13.6湿球温度21.2焓值61.9KJ/KGBAC露点温度18.6空气变化：温度上升、含湿量不变，相对湿度减小。
空气处理机组中各功能在焓湿图中的体现q2、加热主要应用功能段： 蒸汽热水电加热t100%1d2空气处理机组中各功能在焓湿图中的体现q工程实例(夏季工况）回风阀300*600负压门正压门负压门A D BC新风阀300*300混合初效段加湿段表冷段电加热段接线盒风机段中效段均流段出风段送风口400*450Ld100%tW新风N(回风)空气处理机组中各功能在焓湿图中的体现混合点C加热后加湿表冷后送风点新风比=NC/WCoL I Ld 100%I Nξ=1260022℃t N(22℃,60%)14℃I O暖通设计中焓湿图运用q2、一次回风系统中应用设计（夏季工况）送风量G=Q/（I N - I 0 ）=3314/（46-36）=0.33kg/s=1426CMH 表冷器冷量：=G*（I N - I L ）加热量=G* （I O - I L ）回风热湿比线送风表冷加热14℃oLd100%ξ=1260022℃tN(22℃,55%)加湿。
湿空气性质及焓湿图
h t=25 ℃
ts
Φ=50%
Φ=100%
2019/4/20
27
1、 2
湿空气的含湿图
三、含湿图的应用 1、确定湿空气的状态参数
在给定大气压力B时，只要知道湿空气的任意两个独立状态参数，就 可在焓湿图上确定该空气的其余状态参数。 例：已知B=101325Pa，t=22℃，Φ=65%，试在h-d图上确定该空气的其 它状态参数。 P
2019/4/20 12
1.2 湿空气的焓湿图
2019/4/20
13
1、 2
湿空气的含湿图
本节的主要内容
含湿图的组成
湿球温度与露点温度
含湿图的应用
2019/4/20
14
1、 2
湿空气的含湿图
一、焓湿图的组成
以比焓h—纵坐标，以含湿量d—横坐标，表示大气压力B一定时 湿空气各个参数之间的关系。包含五种线群：
2019/4/20 3
成分较为稳定，可近似看作理想 气体。
水蒸气
1、 1
湿空气的物理性质
二、 湿空气的基本状态参数
湿空气的基本状态参数是表征湿空气性质的物理量，主要包括： 1、压力B 湿空气的压力即是所谓的大气压力，等于干空气的分压力与水蒸 气的分压力之和，即： B=Pg+Pq 式中 PgV=MgRgT ， PqV=MqRqT
1、 2
湿空气的含湿图
热湿比线的应用
在h-d图的右下方有以任意点为中心画出的不同数值 的ε线。 实际应用时，利用推平行线的方法，通过已知初状态点，作一条平行于给 定ε值的线，就可画出该空气状态变化的过程线。 若已知终了状态的任一参数值，就可在h-d 图上确定其终了状态点。
d1
d2
湿空气性质及焓湿图详解课件
31
1.2 湿空气的含湿图
(3) 湿空气的减湿冷却过程（空气冷却器） 使空气和低于其露点温度的表面接触时, 则部分水蒸气将
会在冷表面凝结, 达到冷却减湿的目的（即冷却干燥） 该过程 为在h-d图上可表示为A→G。
A
G
Φ=100%
32
1.2 湿空气的含湿图
(4) 湿空气的等焓加湿过程(绝热加湿) 利用循环水喷淋空气时, 空气与水长时间接触, 水及其表面
在给定大气压力B时，只要知道湿空气的任意两个独立状 态参数，就可在焓湿图上确定该空气的其余状态参数。
例：已知B=101325Pa，t=22℃，Φ=65%，试在h-d图上确
定该空气的其它状态参数。
PqA
dA
Φ=65%
1
t=22℃
Φ=100%
ts t1
h
28
1.2 湿空气的含湿图
2.表示湿空气状态的变化过程
代入含湿量定义式:
d Mq M g Pq 287 Pq 0.622 Pq
M g M q Pg 461 Pg
B Pq
可知: 在一定的大气压力B下，d仅与Pq有关，Pq越大， d越大。
9
1.1 湿空气的物理性质
5.相对湿度Φ 基本定义：指空气中的水蒸气分压力与同温度下饱和水蒸气
分压力之比。 即： Φ=Pq/Pqb 。
➢ 相对湿度是空调中的一个重要参数，相对湿度的大小对人
体的舒适和健康、工业产品的质量都会产生较大的影响。
11
1.1 湿空气的物理性质
6.比焓h 基本定义：指1Kg干空气的比焓和d/1000Kg水蒸气的比焓的总
和，单位KJ/Kg干空气，取0℃时空气的焓值为零，则 ： h=1.005t+(2501+1.86t)d/1000
《空气焓湿图使用》课件
在这个幻灯片课件中，你将学习到空气焓湿图的定义和作用，了解绘制空气 焓湿图的基本原理和方法。我们将介绍空气焓湿图的使用场景，并通过解读 和分析实际案例来展示其应用价值。最后，我们将总结学到的知识，并展望 未来空气焓湿图的发展。
空气焓湿图的定义和作用
定义
空气焓湿图是一种以压力、温度、相对湿度等参数为输入变量，提供气体状态信息的图表。
作用
空气焓湿图帮助工程师和研究人员分析和预测空气中的湿度、温度和其他相关参1
空气热力学基础
空气焓湿图基于气体热力学原理，将温度、湿度和压力等参数绘制在同一坐标系 上。
2
湿空气特性曲线
湿空气的特性曲线是指在不同湿度条件下，空气的温度-湿度组合所构成的曲线。
2
露点分析
露点是空气完全饱和时的温度。通过对比焓湿图上的温度和露点，可以确定空气 是否饱和。
3
空气处理建议
根据焓湿图上的曲线和数据点，可以制定空气处理和调节的策略。
空气焓湿图的应用案例
储存库房设计
使用空气焓湿图，设计师 可以确定最佳储存条件， 保护商品免受潮湿和腐败。
温室控制
通过监测和分析焓湿图， 温室管理员可以调整温室 环境以最大限度利用光照 和湿度。
空气焓湿图的使用场景
空调设计
通过空气焓湿图，工程师可以 确定空调系统的制冷和除湿需 求。
农业灌溉
建筑能效
空气焓湿图可帮助农民确定灌 溉方案，优化农田湿度和温度。
空气焓湿图可用于评估建筑物 的能耗和改进空调系统效率。
空气焓湿图的解读和分析
1
温湿度分析
通过观察焓湿图上的点，可以了解空气的温度和相对湿度。
3
定压变热/变湿过程
湿空气的状态参数和焓湿图
20
5.大气压力变化对焓湿图的影响
根据公式
可知
当φ为常数,pa增大,d 则减少,反之d 则增大,因
此绘制出的等φ线也不同。
对于不同的大气压力应采用与之对应的h-d图,
否则所得到的参数会有误差。
一般大气压力变化不大时，所得结果误差不大,
因此在工程中允许采用同一张h-d图来确定参
湿、增焓、升温过程。
2. 干式冷却过程
用表面温度低于空气（干球）温度却又高于空气露点
温度的空气冷却器来处理空气。空气变化是等湿、减焓、
降温过程。
3. 冷却减湿过程
用表面温度低于空气露点温度的空气冷却器来处理空气所实
现的过程。空气变化是减湿、减焓、降温过程。
24
5.3.2 表示湿空气的状态变化过程
4. 等焓减湿过程
• 使服务空间内的空气温度、湿度、洁净度、气流速度和空气压力梯
度等参数达到给定要求的技术。
3
5.1 湿空气的组成和状态参数
• 5.1.1 湿空气的组成
空调工程中对所处理的空气和特定空间内部的空气都称为湿空气
由干空气和水蒸气所组成的混合物
由干空气和水蒸气所组成的混合物
干空气的主要成分是氮、氧和二氧化碳,,总体上可
计算公式为
式中 T——空气的热力学温度(K)。
7
4.湿量
(1)含湿量d
含湿量的定义为每千克干空气中所含有的水蒸气量,单位用kg/kg(干空气)或g/kg(干空气)表示,
即
可以整理为
含湿量d的单位用g/kg(干空气)表示时,公式可以写为
8
4.湿量
(2)相对湿度φ
湿空气中的水蒸气分压力和相同温度下湿空气的饱和水蒸气分压力之比称为
焓湿图
空气的焓湿图及应用

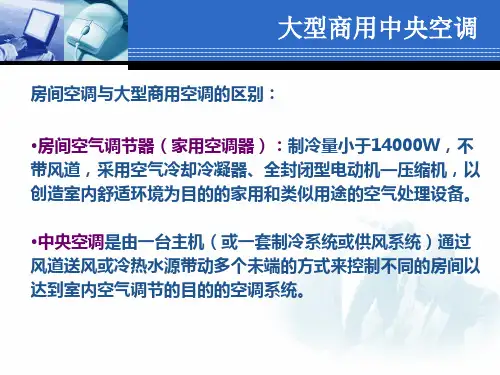

中央空调的任务是对一定环境的空气的温度、湿 度、气流速度及空气的洁净度进行调节。
空气既是需要利用空调技术对特定空间空气环境
进行调节和控制的主体，又是空调工程中需要根据 不同要求进行热湿处理的对象。
因此，全面、深入地了解空气的特性，熟悉反映 空气状态的参数及相互间关系的线图，会熟练运用 焓湿图是学习和掌握中央空调技术的重要基础。
.
焓湿图的应用
▪ 对于空调专业人员来说，焓湿图是一个重要的工 具，无论是工程设计、系统调试，还是运行管理， 都需要用到焓湿图。
▪ 焓湿图的应用主要包括 ➢ 确定空气所处状态 ➢ 查找空气状态参数 ➢ 分析空气状态变化过程 ➢ 确定两种不同状态空气混合后的状态点
.
1.确定空气状态及 查找参数:
根据任意两个独立的 空气状态参数，就可 以在焓湿图上找到相 应的状态点，并可判 断出空气是处于什么 状态，还可查找出其 他的状态参数。
与饱和线相交于C点。
由于饱和线上的干球 温度与露点温度相同，
故C点的干球温度也 就是C点的露点温度， 也是A点的露点温度，
为21.8℃。
.
25.50×102Pa
16.15g/kg干
30℃ 23.9℃ 21.8℃
71kJ/kgg
图1－5 已知干球温度和相对湿度 求其他参数
焓湿图的应用
25.50×102Pa 42.2×102Pa
.
焓湿图的组成
空气干球温度、湿球温度和露点温度在焓湿图上的查找方法
干球温度tg
等焓线
湿球温度ts 露点温度tL
等含湿量线
tg≥ts≥tL
了说明空气状态变化的方向和特征，常用空气状态变
化前后的焓差Δh和含湿量差Δd的比值来表示。这个比 值称为热湿比ε(单位为kJ/kg) ，也称为角系数，即
