液压系统基础知识
液压基础知识培训
液压基础知识培训液压技术是一种利用流体来传递能量、控制力和运动的技术领域。
在现代工程和机械化生产中，液压系统广泛应用于各种领域，如工业机械、汽车、建筑和航空等。
为了更好地了解和应用液压技术，我们有必要进行一次液压基础知识培训。
1. 液压系统的基本原理液压系统由液体、液压泵、执行器和控制相互配合组成。
液压系统的工作原理是基于帕斯卡定律，即在不可压缩的液体中，施加在液体上的压力会均匀传递到液体中的各个部分。
2. 液体的性质和选择液压系统中常用的液体是液压油，其主要功能是传递力和能量。
液压油需要具备一定的特性，如良好的润滑性、化学稳定性和抗氧化性。
在实际应用中，根据工作条件和需求选择合适的液压油是非常重要的。
3. 液压泵的类型和工作原理液压泵是液压系统中提供压力和流量的装置。
根据不同的工作原理，液压泵可分为柱塞泵、齿轮泵和叶片泵等。
这些泵都有不同的结构和工作方式，但其共同目标是提供稳定的液压力和流量。
4. 执行器的类型和应用执行器是液压系统中的关键部件，用于转换液压能量为机械能。
液压执行器主要包括液压缸和液压马达。
液压缸可用于产生线性运动，而液压马达可用于产生旋转运动。
根据具体的应用需求，选择合适的执行器非常重要。
5. 液压控制元件的功能和应用液压控制元件用于控制和调节液压系统的压力、流量和方向。
常见的液压控制元件有液压阀、流量阀和方向阀等。
这些控制元件可以进行精确的控制和调整，以满足不同的工作需求。
6. 常见问题的排查和维护在液压系统的运行过程中，会出现一些常见问题，如漏油、压力不稳定和噪音等。
及时排查和解决这些问题非常重要，可以提高液压系统的工作效率和寿命。
同时，定期维护液压系统也是确保其正常运行的重要步骤。
通过这次液压基础知识培训，相信大家对液压技术的原理和应用有了更深入的了解。
液压技术在现代工程中具有广泛的应用前景，希望大家能够运用所学知识，将液压技术应用到实际工作中，提高工作效率和质量。
液压重要基础知识点
液压重要基础知识点液压技术是一门重要的工程技术，广泛应用于机械制造、冶金、建筑、航空航天等领域。
了解液压技术的基础知识点对于工程师和技术人员来说至关重要。
下面将介绍几个液压技术的基础知识点。
1. 液压系统的工作原理：液压系统是通过液体的传输来进行能量传递和控制的。
其基本组成部分包括液压液体、液压泵、执行元件和控制元件等。
液压泵将液体加压后输送到执行元件中，通过控制元件的控制，实现对执行元件的动作控制。
2. 液压液体的性质：常用的液压液体通常是油性液体，具有一定的粘度、流动性和润滑性。
液压液体的性质直接关系到液压系统的工作性能，因此选择合适的液压液体对于液压系统的正常运行至关重要。
3. 液压泵的分类和工作原理：液压泵可以分为容积式泵和动量式泵两大类。
容积式泵的工作原理是通过减小或增大工作腔容积来实现介质的吸入和排出。
动量式泵则是通过转子的离心力来吸入和排出液体。
4. 执行元件的分类和作用：执行元件是液压系统中负责完成各种动作的部件。
常见的执行元件包括液压缸和液压马达。
液压缸通常用于实现线性动作，而液压马达则用于实现旋转动作。
5. 控制元件的作用：控制元件是液压系统中用于控制介质流动、压力、流量等参数的部件。
常见的控制元件包括阀门、油缸和油管等。
控制元件的选择和调节能够实现对液压系统的精确控制。
以上是液压技术的一些重要基础知识点。
学习和掌握这些知识点能够帮助人们理解液压系统的工作原理，为实际应用提供基础支持。
液压技术的应用范围广泛，因此掌握基础知识对于提高工程技术人员的能力和竞争力具有重要意义。
液压系统基础知识简介
液压系统简介
第1章 概 论
第一节 液压传动的定义
第二节 液压系统的工作原理及组成部分
第三节液压系统的类型
第四节 液压传动与控制技术的特点及应用
第五节 液压技术的发展概况
第一节 液压传动的定义
原动机——动力源
机器
液力传动 液压传动
液体传动 气体传动
机械传动 电气传动 流体传动 复合传动
传动
内燃机
电动机
第二节 液压系统的工作原理及组成部分
（1）液压传动是以液体作为工作介质来传递动力的。 （2）液压传动是以液体在密封容腔（泵的出口到液压缸）内所形成的压力能来传递动力和运动的。 （3）液压传动中的工作介质是在受控制、受调节的状态下进行工作的。 液压传动系统中的能量转换和传递情况如图，这种能量的转换能够满足生产中的需要。
一、工作原理
一、工作原理
第二节 液压系统的工作原理及组成部分
能量传递通过液体完成
液体压力
单位面积液体所受的力
理想状态,液体压力处处相等 (帕斯卡原理)
液压传动
液体压力能传递机械能
帕斯卡定律（Pascal law） 内容： 加在密闭液体上的压强，能够大小不变地由液体向各个方向传递。 根据静压力基本方程(p=p0+ρgh),盛放在密闭容器内的液体，其外加压强p0发生变化时，只要液体仍保持其原来的静止状态不变，液体中任一点的压强均将发生同样大小的变化。 这就是说，在密闭容器内，施加于静止液体上的压强将以等值同时传到各点。这就是帕斯卡原理，或称静压传递原理。 原理阐述: 帕斯卡定律只能用于流体力学中，由于液体的流动性，封闭容器中的静止流体的某一部分发生的压强变化，将大小不变地向各个方向传递。帕斯卡首先阐述了此定律。 压强等于作用压力除以受力面积。根据帕斯卡定律，在水力系统中的一个活塞上施加一定的压强，必将在另一个活塞上产生相同的压强增量。如果第二个活塞的面积是第一个活塞的面积的10倍，则作用于第二个活塞上的力将增大至第一个活塞的10倍，而两个活塞上的压强仍然相等。
液压原理基础知识
高精度
通过控制液体的流量和压力，可以实 现高精度的位置和速度控制，适用于 精密机械和自动化生产线。
长寿命
液压系统的元件寿命较长，维护成本 较低，长期使用经济效益较高。
液压系统的应用实例
挖掘机
液压系统在挖掘机中发挥着重要作用， 通过控制液体的流量和压力实现挖掘 机的各种动作，如旋转、伸缩、提升 等。
• 液压泵的工作原理基于帕斯卡原理，即密闭液体受压后，其压力可以无 损失地传递。
• 液压泵主要由泵体、叶片、转子、前后端盖等组成。当转子转动时，叶 片在离心力的作用下向外张开，与泵体和端盖形成密闭容积，随着转子 的转动，密闭容积发生周期性的变化，从而形成吸压油的过程。
• 液压泵的种类很多，按结构可分为齿轮泵、叶片泵、柱塞泵等；按流量 是否可调节可分为定量泵和变量泵；按输出方向可分为单向泵和双向泵。
液压缸的维护
定期检查活塞杆、密封件等部位， 保持缸体的清洁和润滑。对缸进行 定期的清洗和更换密封件，防止泄 漏和磨损。
液压系统的故障诊断与排除
故障诊断方法
通过观察、听诊、触诊和检测等方法，对液压系统进行故障 诊断。观察油箱内的油位、油质情况，听诊泵、阀等元件的 工作声音，触诊液压元件的温度和振动情况，检测压力、流 量等参数是否正常。
航空航天领域
飞机和火箭等航空航天器 的起落架、襟翼和减速板 等都采用了液压控制系统。
液压原理的基本概念
液体压力
帕斯卡原理
液体在密闭容器中受到外力作用时，会产 生压力，其大小与液体深度、液体密度和 重力加速度有关。
在密闭容器中，液体压力不会因液体深度 的增加而改变，而是通过液体传递压力， 实现力的传递和放大。
液压基础知识
液压基础知识液压技术是一种利用液体传递能量和控制运动的技术。
它广泛应用于各个领域，如工程机械、航空航天、冶金等。
本文将介绍液压技术的基础知识，包括液压系统的工作原理、主要组成部分以及常见的液压元件。
一、液压系统的工作原理液压系统由液压泵、液压阀、液压缸等组成。
它的工作原理基于两个基本定律：帕斯卡定律和连续性原理。
帕斯卡定律指出，在一个封闭的液体容器中，施加在液体上的压力将均匀地传递到容器的每一个部分。
这意味着，当液体受到外界施加的压力时，它将传递给液压系统中的其他部分。
连续性原理指出，液体在一个封闭的管道中具有连续性。
当液体从一个管道进入另一个管道时，它的体积保持不变。
这意味着，通过改变液压系统中液体的流动路径，可以实现力的传递和运动的控制。
基于这两个原理，液压系统可以实现以下功能：力的放大、运动的控制和能量的传递。
液压泵通过施加压力将液体推动到液压系统中，液压阀控制液体的流动路径和压力，液压缸将液体的能量转化为机械能，实现力的放大和运动的控制。
二、液压系统的主要组成部分1. 液压泵：液压泵是液压系统的动力来源，它通过机械运动产生液体的压力。
常见的液压泵有齿轮泵、柱塞泵和螺杆泵等。
2. 液压阀：液压阀用于控制液体的流动路径和压力。
它根据控制信号的变化，改变液体的流动方向和流量。
常见的液压阀有单向阀、换向阀和节流阀等。
3. 液压缸：液压缸是液压系统中的执行元件，它将液体的能量转化为机械能。
液压缸通常由活塞、缸体和密封件组成。
4. 油箱：油箱是液压系统中储存液体的容器，它还可起到冷却、过滤和沉淀杂质的作用。
三、常见的液压元件1. 液压管路：液压管路用于连接液压泵、液压阀和液压缸等元件，传递液体的压力和流量。
液压管路通常由钢管或软管制成。
2. 液压油：液压油是液压系统中传递能量的介质，它具有良好的润滑性和密封性。
常见的液压油有矿物油、合成油和生物油等。
3. 液压密封件：液压密封件用于防止液体泄漏和外界杂质进入液压系统。

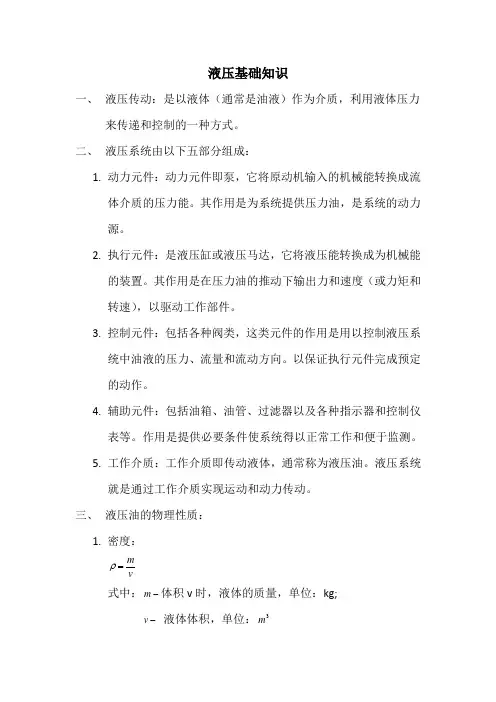

液压基础知识
液压基础知识一、 液压传动：是以液体（通常是油液）作为介质，利用液体压力来传递和控制的一种方式。
二、 液压系统由以下五部分组成：1. 动力元件：动力元件即泵，它将原动机输入的机械能转换成流体介质的压力能。
其作用是为系统提供压力油，是系统的动力源。
2. 执行元件：是液压缸或液压马达，它将液压能转换成为机械能的装置。
其作用是在压力油的推动下输出力和速度（或力矩和转速），以驱动工作部件。
3. 控制元件：包括各种阀类，这类元件的作用是用以控制液压系统中油液的压力、流量和流动方向。
以保证执行元件完成预定的动作。
4. 辅助元件：包括油箱、油管、过滤器以及各种指示器和控制仪表等。
作用是提供必要条件使系统得以正常工作和便于监测。
5. 工作介质：工作介质即传动液体，通常称为液压油。
液压系统就是通过工作介质实现运动和动力传动。
三、 液压油的物理性质： 1. 密度：vm=ρ 式中：-m 体积v 时，液体的质量，单位：kg; -v 液体体积，单位：3m-ρ液体密度，单位：3/m kg2. 可压缩性：液体受压力作用而发生体积减小的性质称为液 （1） 可压缩性。
体积压缩系数k 表示：VV P k ∆⋅∆-=1 式中：-∆P 液体的压力变化，单位：Pa ；-∆V 液体被压缩后，其体积的变化量，单位：3m ； -V 压缩前的体积，单位：3m 。
（2） 液体体积弹性模量，用K 表示： V VP k K ⋅∆∆-==1 K 表示液体产生单位体积相对变化量所需要的压力增量，其单位为Pa ，在实际运用中，常用K 值说明液体抵抗压缩能力的大小。
矿物油的液体的体积弹性模量为Pa K 910)2~4.1(⨯=，数值很大，故对于一般液压系统，可不考虑油液的可压缩性，即认为油液是不可压缩的。
3. 粘性：（1） 粘性的意义：液体在外力作用下发生流动趋势时，分子间的内聚力要阻止分子间的相对运动而产生的一种内摩擦力。
这一特性称为液体的粘性。
物理中液压知识点总结
物理中液压知识点总结一、液压系统的基础1. 液压系统的定义和组成液压系统是一种利用流体（通常是油）来传递能量的系统。
液压系统通常由液压泵、控制阀、执行元件和油箱等组成。
液压泵用于将液压油从油箱中抽出，然后通过控制阀调节流向和大小，最后将能量传递到执行元件，并产生所需的动作。
2. 液压系统的优点液压系统具有结构简单、重量轻、功率密度大、动作平稳、可靠性高等优点，因而在各种工程机械、冶金设备、航空航天等领域得到广泛应用。
3. 液压系统的工作原理液压系统利用液压油来传递能量，当液压泵工作时，将液压油从油箱中抽出，然后经过控制阀调节，传递到执行元件上，从而产生相应的动作。
4. 液压系统的应用领域液压系统广泛应用于各种领域，比如工程机械、汽车制造、船舶、航空航天、冶金设备等。
在这些领域，液压系统能够提供高效的能量传递和控制，从而实现各种复杂的动作。
二、液压系统的工作原理1. 液压泵的工作原理液压泵是液压系统中的核心部件，其作用是将液压油从油箱中抽出，然后通过管路输送到执行元件上。
液压泵的工作原理是通过转子的旋转产生的离心力来产生液压压力，从而实现液压油的抽出和输送。
2. 液压缸的工作原理液压缸是液压系统中的执行元件，其作用是将液压能转化为机械能，并产生相应的线性运动。
液压缸的工作原理是在液压系统的作用下，液压缸内的液压油产生压力，并推动活塞产生线性运动。
3. 液压阀的工作原理液压阀是液压系统中用于控制液压油流向和大小的元件。
液压阀的工作原理是通过机械结构和电磁控制来实现对液压油流的调节和控制，从而实现对执行元件的动作控制。
4. 液压系统的工作循环液压系统的工作循环通常包括液压泵的工作、液压油的输送、液压阀的控制和液压缸的动作。
这一过程是循环的，不断地将液压能转化为机械能来实现各种动作和工作。
三、液压系统的常见问题及处理1. 液压系统的泄漏问题液压系统在工作过程中可能会出现液压油泄漏的问题，这可能是由于密封件磨损、管路老化、安装不当等原因导致的。
液压系统基础知识培训课件
液位开关（1.2）
退销控制换向 线圈/手动机 构（22.2）
压力继电 器（20） 溢流阀 （16.4）
进销控制换向 线圈/手动机 构（22.1）
6
顺序阀（13）
溢流阀 （5）
系统压力测量 口（6.1）
节流阀 （14）
锁定销控制电 磁换向阀（21）
退销控制线 圈（22.2）
压力继 电器 （20）
减压阀
25
手动泵
12
减压阀
32
液压表
13
顺序阀
4
顺序阀（13）
进销控制线 圈/手动机 构（22.1）
叶轮刹车电磁换 向球阀（19.1）
截止阀（18） 偏航控制换向电 磁球阀（16.2）
发讯器（3.1）
液压泵电源进 线
5
压力继电器 （10） 节流阀（14） 减压阀（20）
截止阀（8） 减压阀（11）
与
零压阀动作
3、叶轮刹车与锁定
机组不在维护模式下
发电机转速大于3rpm 或
液压系统故障
转子制动器磨损故障
禁止叶轮刹车
叶轮锁定对中位置
叶轮锁定使能
31
32
33
3.2
旁通阀
16.7 截止阀（压力释放）
4
单向阀
19
叶轮刹车模块
5
溢流阀（系统保护）
19.1 叶轮刹车电磁换向球阀
7
蓄能器
20
压力继电器（叶轮刹车 压力）
8
截止阀
21 锁定销控制电磁换向阀
9
单向阀
22.1
10 压力继电器（系统压力） 22.2
进销控制换向线圈/手 动机构
退销控制换向线圈/手 动机构
《液压基础知识》课件
数控机床液压系统案例分析
案例概述
数控机床液压系统的工作原理、 组成结构以及常见故障排除。
案例分析
通过实际案例，深入剖析数控机 床液压系统的特点、优势和不足 之处，以及在实际应用中需要注
意的事项。
案例总结
总结数控机床液压系统的应用前 景和发展趋势，以及在实际操作 中需要掌握的基本技能和技巧。
注塑机液压系统案例分析
液压马达
液压马达是液压系统的执行元 件，其作用是将液体的压力能 转换为机械能，驱动负载运动
。
液压马达的种类与液压泵类似 ，常见的有齿轮马达、叶片马
达、柱塞马达等。
液压马达的性能参数包括排量 、扭矩、转速和效率等，这些 参数的选择和使用同样直接影 响整个液压系统的性能。
液压马达的选用应考虑其与负 载的匹配性、使用寿命、维护 成本等因素。
液压系统的特点与优势
总结词
特性与优势分析
详细描述
液压系统具有功率密度高、动作速度快、易于实现自动化等优点。同时，液压系 统能够传递较大的力和力矩，并且具有良好的阻尼性和缓冲效果。
液压系统的应用领域
总结词
应用领域概览
详细描述
液压系统广泛应用于工程机械、农业机械、汽车工业、船舶工业、航空航天等领域。例如，挖掘机、起重机、推 土机等工程机械的传动和控制系统，以及航空器的起落架系统等。
压力控制回路
压力控制回路用于调 节和控制系统压力， 确保系统压力不超过 预设值。
压力控制回路可以用 于实现过载保护、防 止系统超压和调节系 统压力。
溢流阀、减压阀和顺 序阀是常见的压力控 制元件。
速度控制回路
速度控制回路用于调节执行元件 的运动速度。
节流阀、调速阀和变量泵是常见 的速度控制元件。
液压基础知识
更换活塞密封圈
修理液压缸内壁
51
二.液压原理和液压设备 4、液压缸故障
动作缓慢
液压缸安装时进 入空气
液压缸动作缓慢
排出所有残留空 气
52
二.液压原理和液压设备 4、液压缸故障
液压缸漂移
内部泄漏
中位停止时
活塞杆自动 伸出或缩回
控制阀磨损
溢流阀故障
53
二.液压原理和液压设备 4、液压缸故障
相对不稳定
二.液压原理和液压设备
6、阀维护
使阀保持良好状态
众所周之，阀的生产工艺精密，才能十分精确地控制 液压系统中油的压力、方向以及流量。 因此，必须仔细安装并使阀保持良好的状
57
二.液压原理和液压设备
6、阀维护
阀故障的原因
纤维屑
液压油中 的赃物
锈迹 金属碎屑
其他赃物
阀芯咬死 小孔堵塞 配合表面
23
齿轮马达 叶片马达 柱塞马达
一.液压设备的了解
6、阀的分类
阀在液压系统中起控制作 用。阀控制液压系统中的 压力、流动方向和流量
阀是什么
24
一.液压设备的了解 压力控制 阀
限制系统内部 压力
减压
调整进入管 路的油压
泵的卸载
直动式溢流阀
25
先导式溢流阀
一.液压设备的了解
方向控制 阀
控制液压油的 流向
4
一.液压设备的了解 2.液压和工作
5
一.液压设备的了解
6
一.液压设备的了解 3.液压部件
将机械能转换 成动能
油箱
泵
储存油
管路， 连接 各部 件
执行元件
将动能转换成 机械能
液压系统基础知识
8.3 压力控制阀 功用： 功用：控制液压系统的压力或利用压力变化作为 信号来控制其它元件动作。 信号来控制其它元件动作。 类型：溢流阀、减压阀、顺序阀和压力继电器等。 类型：溢流阀、减压阀、顺序阀和压力继电器等。 一、溢流阀 1.功用 1.功用 定压溢流： 定压溢流：当液压系统的压力达到或超过调定压 力值时，阀口自动开启（或自动调整开口大小）， 力值时，阀口自动开启（或自动调整开口大小）， 以实现油液溢流，使压力保持恒定。 以实现油液溢流，使压力保持恒定。 保护系统不过载： 保护系统不过载：在液压系统正常工作时溢流阀 处于关闭状态， 处于关闭状态，只有在系统压力大于调定压力时 溢流阀才打开，使系统压力不再增加。 溢流阀才打开，使系统压力不再增加。 2.类型：直动式和先导式。 2.类型 直动式和先导式。 类型：
一、节流阀
二、调速阀 1.结构：定差减压阀+节 1.结构 定差减压阀+ 结构： 流阀。 流阀。
ห้องสมุดไป่ตู้
3、执行原件 将液压能转换为机械能以实现往复运动或回 转运动的执行元件，分为液压缸、摆动液 压马达和旋转液压马达三类。液压执行元 件的优点是单位重量和单位体积的功率很 大，机械刚性好，动态响应快。因此它被 广泛应用于精密控制系统、航空和航天等 各部门。导弹舵机采用液压缸推动舵面， 可以减轻导弹重量、提高舵系统的快速性 和动态、静态刚度。它的缺点是制造工艺 复杂、维护困难和效率低。
液压泵工作原理 液压系统中所有的各种液压泵，其工作原理 都是依靠液压泵密封工作腔容积大小交替 变化来实现吸油与压油。 构成液压泵的基本条件是： ①密封的工作腔。 ②密封工作腔容积大小交替变化，变大时 与吸油口相通，变小时与压油口相通。 ③吸油口和压油口不能相通。
液压泵的分类 按泵的排量可否调节，可分为定量泵和变 量泵。按结构形式，可分为齿轮泵、柱塞 泵、叶片泵和螺杆泵等。
《液压基础知识培训》ppt课件
对图纸和技术文件进行审查， 确保准确无误。
06
液压系统安装调试与故障排除
安装前准备工作和注意事项
熟悉液压系统原理图、电气接线图、 安装布置图等技术文件，了解系统动 作原理、各元件的作用及安装位置。
准备合适的安装工具、测量仪表和清 洁材料，确保安装过程中的清洁度。
检查液压泵、马达、阀等液压元件的 型号、规格是否与图纸相符，确认各 元件的完好性。
进行系统性能计算与校核
对液压系统进行性能计算，包括 压力损失、流量分配、功率匹配
等；
对计算结果进行校核，确保系统 性能满足设计要求；
如有需要，进行优化设计，提高 系统性能。
绘制正式图纸和编写技术文件
根据设计结果，绘制正式的液 压系统图纸，包括装配图、零 件图等；
编写相应的技术文件，如设计 说明书、使用维护手册等；
挖掘机液压系统
利用液压泵和液压马达驱动挖掘机的铲斗、动臂等部件，实现挖掘 、装载等作业功能。
压路机液压系统
通过液压泵和液压马达驱动压路机的振动轮，实现路面的压实和平 整。
05
液压系统设计方法与步骤
明确设计要求及参数
确定系统的工作压力 、流量、温度等基本 参数；
了解工作环境和使用 条件，如振动、冲击 、温度变化等。
明确执行元件的运动 形式（直线或旋转） 、运动速度、加速度 等；
选择合适元件和回路
01
根据设计要求，选择合 适的液压泵、液压马达 、液压缸等动力元件；
02
选择适当的控制阀，如 方向控制阀、压力控制 阀、流量控制阀等；
03
根据需要选择合适的辅 助元件，如油箱、滤油 器、冷却器等；
04
确定合适的回路形式， 如开式回路、闭式回路 等。
液压基础知识(入门必看轻易懂)
THANKS
感谢观看
压力传递
液压系统中的液体压力能够通过密封 的管道和液压缸等元件传递到各个工 作机构，实现远程控制和动力传递。
02
液压油与液压泵
液压油的种类与特性
矿物油型
由石油提炼而成，具有良 好的润滑性能和稳定性， 但容易受到温度和氧气的 影响。
合成油型
由化学合成方法制成，具 有较高的粘度和耐高温性 能，但价格较高。
液压缸与液压马达的选择与应用
选择
根据实际需求，如工作压力、转速、负载等，选择合适的液压缸或液压马达。
应用
液压缸广泛应用于各种机械设备的传动系统中，如挖掘机、起重机等；液压马达则主要用于各种旋转运动的驱动， 如机床主轴、减速机等。
04
液压控制阀
方向控制阀的工作原理与分类
工作原理
方向控制阀主要通过改变油液的流动方向来实现执行机构的运动方向控制。在液压系统中，方向控制 阀通常与各种类型的液压缸和马达配合使用，以控制执行机构的运动方向。
分类
方向控制阀可以分为两类，即单向阀和换向阀。单向阀只允许油液向一个方向流动，而换向阀则可以 通过改变阀芯的位置来控制油液的流动方向。
压力控制阀的工作原理与分类
工作原理
压力控制阀是用来控制液压系统中的压力的 。它通过调节油液的压力来控制执行机构的 工作压力，并保持系统压力的稳定。
分类
压力控制阀可以分为溢流阀、减压阀、顺序 阀和压力继电器等几种类型。溢流阀在系统 压力超过预定值时溢流，以保持系统压力稳 定；减压阀则可以将系统压力降低到所需值 ；顺序阀可以按照一定的顺序开启或关闭油 路；压力继电器则可以将系统压力转换为电
