5、线路敷设部位代号： WE：沿墙明敷 CE：沿顶棚明敷 BE：沿屋架明敷 CLE：沿柱明敷 FC：沿地板暗敷
设
WC：沿墙暗敷 CC：沿顶棚暗敷 BC：沿梁暗敷 CLC：沿柱暗敷 SCC：在吊顶内敷
6、线路在平面图上的表示：
a－b (c × d) e - f
a :线路编号
b：导线型号
c ：导线根数
2．电缆： 多芯导线
在电路中起着输送和分配电能的作用
电缆的组成：线芯、绝缘层、保护层
电缆按用途可分为：
⑴ 电力电缆：用来输送和分配大功率电能
a、聚氯乙烯绝缘聚氯乙烯护套电力电缆
VV
VLV
例：VV22 - 4×120+1×50
表示4根截面为120mm2和1根截面为50mm2的 铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电
安装工程造价员培训 －建筑电气施工图的识
读与工程量计算
建筑电气施工图的识读
❖ <一>、基础知识：
❖ 1．常用电线：
❖ ⑴ 裸导线：一般为架空线路的主体，输送电能。
❖ ① 裸单线：TY 铜质圆单线 LY 铝质圆单线
❖ ② 裸绞线：TJ 铜绞线 LJ 铝绞线
❖
LGJ 钢芯铝绞线
完整版PPT课件
2
⑵ 绝缘电线
❖ 下面的例子是某公寓的电气设计说明，通 过它来初步了解电气❖ 1 民用建筑电气设计规范》（JGJ/T 16—92）； ❖ 2 建筑物防雷设计规范》（GB 50057—94 2000
年版）； ❖ 3 有线电视系统工程技术规范》（GB 50200—
94）； ❖ 4 其他有关国家及地方的现行规程、规范及标准。 ❖ 二、设计内容 ❖ 本工程电气设计项目包括380V/220V供配电系统、
建筑电气施工图实例图解(图例、符号、含义)汇总
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。

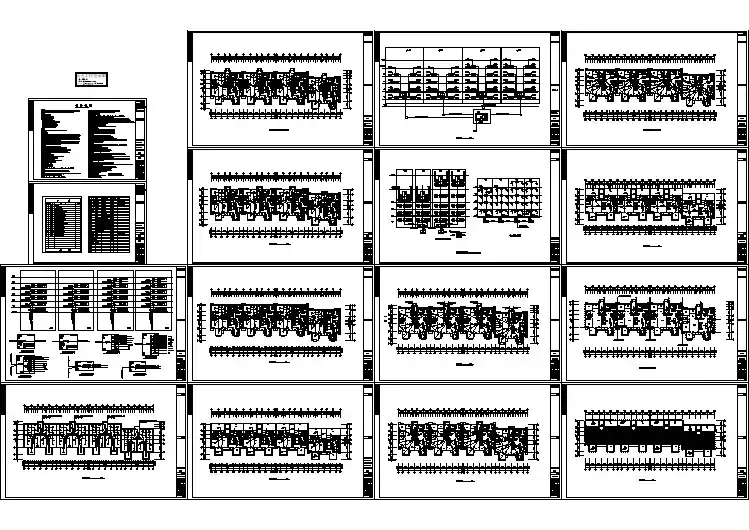

三栋建筑电气设计施工图，共16张
建筑电气施工图实例图解(图例、符号、含义)汇总
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
建筑电气施工图(完整版)
主要包括：（1） 工程概况;（2） 设计依据;（3）
设计范围;（4） 供配电设计;（5） 照明设计;（6）
线路敷设;（7） 设备安装;（8） 防雷接地;（9） 弱
电系统;（10） 施工注意事项。
识读一套电气施工图，应首先仔细阅读 设计说明，通过阅读，可以了解到工程的概
况、施工所涉及到的内容、设计的依据、施 工中的注意事项以及在图纸中未能表达清楚 的事宜。
6 所有露出屋面的金属管道及金属构件均应与屋 面避雷带可靠连接。所有防雷接地装置中的金属件 均应镀锌。
7 本工程采用总等电位联接，总等电位板由紫铜 板制成。
七、弱电系统及线路敷设
电视系统：电视信号线埋地引入，在一层设前端放大器， 通过各层分支箱将信号输送至各电视终端。
电话系统：电话电缆埋地引入，在每层设电话分线箱。
网络系统：多模光纤从室外埋地引入，在一层设网络配 线架。
八、其他
1 施工做法参见《建筑电气安装工程图集》及现行有 关国标执行。
2 未尽事宜由现场配合解决，电气专业应与土建密切 配合，预埋管线、预留孔洞、箱体留洞以建施为准。
4 各照明器具的安装高度详见主要设备材料表。
五、防雷接地系统
本工程按民用三类建筑防雷要求设置防雷措施，
利用建筑物金属体做防雷及接地装置，在女儿墙上设
人工避雷带，利用框架柱内的两根对角主钢筋做防雷
引下线，并利用结构基础内钢筋做自然接地体，所有
防雷钢筋均焊接连通，屋面上所有金属构件和设备均
10镀锌圆钢与避雷带焊接连通，接地电阻
4 其他有关国家及地方的现行规程、规范及标准。 二、设计内容
本工程电气设计项目包括380V/220V供配电系统、 照明系统、防雷接地系统和电视电话系统。
建筑电气施工图完整版
力电缆。
b、交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV
YJLV
例：YJV22 - 4×120
表示4根截面为120mm2的铜芯交联聚乙 烯绝缘，钢带铠装聚氯乙烯护套四芯电力电
缆。
⑵ 控制电缆：用于传输控制电流 常用控制电缆：KVV KVLV
⑶ 通信电缆：用于传输信号和数据
① 电话电缆： HYY HYV ② 同轴射频电缆： STV-75-4
④ 线路敷设方式：绝缘子布线、管子布线、 线槽布线、电缆布线等 ⑤ 照明设备器具的布置：安装高度及平面 位置 ⑥ 接地防雷情况
⑶ 识读脉络： 进户线 — 总配电箱 — 干线 — 分配电
箱 — 支线 — 用电设备
<二>、电气施工图识读案例
1 常用电气施工图介绍 1.1 设计说明
❖
设计说明一程造价员培训 －建筑电气施工图的识
读与工程量计算
建筑电气施工图的识读
❖ <一>、基础知识：
❖ 1．常用电线：
❖ ⑴ 裸导线：一般为架空线路的主体，输送电能。
❖ ① 裸单线：TY 铜质圆单线 线
LY 铝质圆单
❖ ② 裸绞线：TJ 铜绞线 LJ 铝绞线
❖
LGJ 钢芯铝绞线
⑵ 绝缘电线
B
—
电线标称截面(mm2)
2．电缆： 多芯导线
在电路中起着输送和分配电能的作用
电缆的组成：线芯、绝缘层、保护层
电缆按用途可分为：
⑴ 电力电缆：用来输送和分配大功率电能
a、聚氯乙烯绝缘聚氯乙烯护套电力电缆
VV
VLV
例：VV22 - 4×120+1×50
表示4根截面为120mm2和1根截面为50mm2的 铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电
建筑电气施工图实例图解(图例、符号、含义)
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图)等.1。
图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2。
设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4。
平面图：平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸.平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图)等.5。
系统图：系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1。
电气图面的规定幅面尺寸共分五类:A0～A4,见表15—1.绘制电气图所用的各种线条统称为图线。
常用图线见表15—2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15—3.线路敷设方式文字符号见表15—4。
线路敷设方式文字符号表15—4线路敷设部位文字符号见表15—5。
标注线路用途的文字符号见表15-6。
标注线路用途文字符号表15—6线路的文字标注基本格式为:a b — c（d×e +f×g）i-j h其中a——线缆编号; b—-型号；c—-线缆根数; d——线缆线芯数；e—-线芯截面（mm2）； f—-PE、N线芯数；g——线芯截面（mm2）； i-—线路敷设方式;j-—线路敷设部位； h——线路敷设安装高度（m）.上述字母无内容时则省略该部分.例： N1 BLX—3×4-SC20-WC 表示有3根截面为4mm2的铝芯橡皮绝缘导线，穿直径为20mm的水煤气钢管沿墙暗敷设。
2024建筑电气施工图完整版解析
建筑电气施工图完整版解析•电气施工图概述与重要性目录•电气施工图组成要素及解读方法•照明系统设计与施工图解读•动力配电系统设计与施工图解读目录•防雷接地保护措施与施工图解读•火灾自动报警及联动控制系统设计与施工图解读01电气施工图概述与重要性电气施工图是描述建筑物内电气系统布局、安装方式和设备配置的图纸。
它包括供电系统、照明系统、动力系统、防雷接地系统、弱电系统等部分的详细设计。
电气施工图是建筑施工图的重要组成部分，用于指导电气工程的施工和安装。
电气施工图定义及作用合理的电气设计能够确保建筑物内电气设备的正常运行，提高能源利用效率。
电气工程的施工质量直接影响建筑物的使用寿命和维护成本。
电气工程是建筑物的重要基础设施之一，关系到建筑物的使用功能和安全性能。
建筑施工中电气部分重要性行业标准与规范要求电气施工图的设计和施工必须符合国家和行业的相关标准和规范。
如《建筑电气设计规范》、《建筑物防雷设计规范》等，这些标准和规范对电气工程的各个方面都有详细的规定和要求。
设计师和施工人员必须熟悉并掌握这些标准和规范，以确保电气工程的设计和施工质量。
02电气施工图组成要素及解读方法图纸目录和说明页内容图纸目录详细列出所有电气施工图纸的编号、名称、比例、页数等，方便查阅。
说明页包含工程概况、设计依据、图纸规范、施工注意事项等，为读图提供必要指导。
供电系统图、平面图分析供电系统图展示整个建筑的供电系统架构，包括电源进线、配电箱、开关柜、线路走向等。
平面图展示电气设备在建筑物内的平面布置，包括插座、开关、灯具等的位置和数量。
设备布置图、接线图解读设备布置图详细展示电气设备的具体安装位置和相互间距，确保施工准确。
接线图展示电气设备的接线方式、电缆规格和走向，为施工提供详细指导。
03相关参数提供电气设备的技术参数和性能指标，为施工和验收提供依据。
01材料表列出所需电气材料的名称、规格、数量等，方便采购和备料。
02设备表列出所有电气设备的名称、型号、规格、数量等，确保设备选型和采购准确。
建筑电气施工图(完整版)
f ：灯具安装方式
(X吸顶，B壁安，G吊杆式，L吊链式，R：嵌入式)
L：光源种类
例：
2 2 30 L 表示：2套灯，每套有30W的灯管2个，
2.8
吊链式安装，安装高度为2.8m
8、电气工程系统图的识读：
⑴ 识读程序： 先看图纸目录，再看施工说明， 了解图例符号，系统结合平面。
⑵ 识读要点： ① 供电方式和相数：高压还是低压供电，单相还是三相 ② 进户方式：电杆进户、沿墙边埋角钢进户、 地下电缆进户 ③ 线路分配情况
不大于4Ω，若实测大于此值应补打接地极直至满足要
求；具体做法详见相关图纸。
2 本工程设总等电位联接。应将建筑物的PE干线、 电气装置接地极的接地干线、水管等金属管道、建 筑物的金属构件等导体作等电位联接。等电位联结 做法按国标02D501－2 《等电位联接安装》。
3 所有带洗浴设备的卫生间均作等电位联接，具 体做法参见98ZD501—51、52。
d ：导线截面
e ：线路敷设方式 f ：线路敷设部位
例： N1 BV-3×4 SC20 –FC
表示：N1回路，3根4mm2的铜芯聚氯乙
烯
塑料绝缘线，穿DN20的焊接钢管沿地板敷设
7、灯具在平面图上的表示：
abcdL f e
a :灯具数量
b：灯具型号
c ：灯泡数量
d ：灯泡容量，W
e ：灯具安装高度
高度为23.5m，面积为4100.0m2。 二、设计依据 1 低压配电设计规范(GB 50054—95); 2 建筑物防雷设计规范（GB 50057—94）； 3 民用建筑电气设计规范（JGJ/T 16—92）； 4 建筑照明设计标准（GB 50034—2004）； 5 2003全国民用建筑工程设计技术措施——电
建筑电气施工图(完整版)资料
主要包括：（1） 工程概况;（2） 设计依据;（3）
设计范围;（4） 供配电设计;（5） 照明设计;（6）
线路敷设;（7） 设备安装;（8） 防雷接地;（9） 弱
电系统;（10） 施工注意事项。
❖ 识读一套电气施工图，应首先仔细阅读 ❖ 设计说明，通过阅读，可以了解到工程的概
况、施工所涉及到的内容、设计的依据、施 工中的注意事项以及在图纸中未能表达清楚 的事宜。
不大于4Ω，若实测大于此值应补打接地极直至满足要
求；具体做法详见相关图纸。
❖ 2 本工程设总等电位联接。应将建筑物的PE干线、 电气装置接地极的接地干线、水管等金属管道、建 筑物的金属构件等导体作等电位联接。等电位联结 做法按国标02D501－2 《等电位联接安装》。
❖ 3 所有带洗浴设备的卫生间均作等电位联接，具 体做法参见98ZD501—51、52。
❖3
16以上主筋通长焊
接作引下线，间距不大于25m。引下线位置详见防雷平面图。
外墙引下线在室外地面下1m处引出与室外接地线焊接。
❖
❖ 4 接地极：接地装置利用地基梁的钢筋，要求所 有地基梁的两根主筋均应与引下线焊接。
❖ 5 建筑物四角的外墙引下线在距室外地面上0.5m 处设测试卡子，防雷接地与其他电气接地采用统一 接地装置，其总接地电阻应不大于1Ω。施工完成 后实测接地电阻，不能满足要求时，增加人工接地 极。
❖ 2 线路敷设
❖ 低压配电干线选用铜芯交联聚乙烯绝缘电缆 （YJV）穿钢管埋地或沿墙敷设；支干线、支线选 用铜芯电线（BV）穿钢管沿建筑物墙、地面、顶板 暗敷设。
❖ 四、照明部分
❖ 1 本工程按普通住宅设计照明系统。 ❖ 2 所有荧光灯均配电子镇流器。
❖ 3 卫生间插座采用防水防溅型插座；户内低于 1.8m的插座均采用安全型插座。
建筑电气施工图实例图解(图例符号含义)汇总
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
建筑电气工程施工图(2024)
电缆桥架的安装应牢固可靠，且 符合相关规范要求的间距和固定
方式。
对于需要穿管的线路，应根据导 线数量和规格选择合适的穿管管 径，并确保管内导线填充率不超
过规范要求。
2024/1/28
15
线路保护措施
2024/1/28
根据用电设备的性质和负荷容 量，合理选择保护电器，如断
路器、熔断器等。
分析照明系统的布局、 光源选择、控制方式等 ，着重讲解医疗场所的 照明质量保障和节能措 施。
介绍动力系统的主要设 备配置、控制方式和保 护措施，如电梯、空调 等设备，以及医疗设备 的特殊动力需求。
30
阐述医疗专项的电气设 计方案，包括医疗设备 接地、手术室等特殊场 所的电气设计等。
谢谢您的聆听
THANKS
动力系统设计
介绍动力系统的主要设备配置、控制方式 和保护措施，如电梯、空调等设备。
2024/1/28
照明系统设计
分析照明系统的布局、光源选择、控制方 式等，着重讲解节能措施和照明质量保障 。
28
实例二：某住宅小区电气工程施工图解读
电气设计概述
简要介绍该住宅小区 的电气设计范围、主 要电气设备配置及设 计特点。
2024/1/28
学会使用图层功能，对不同类 型的电气元件进行分层管理， 方便后续的编辑和修改。
利用软件的自动捕捉功能，精 确绘制电气元件和线路，确保 施工图的准确性。
23
图形符号识别方法
2024/1/28
熟悉并掌握电气图形符号的国家标准和行 业标准，正确理解和运用各种符号。 对于复杂的图形符号，可以结合实际设备 和电路进行学习和理解，加深记忆。 在绘制施工图时，应注意符号的大小、比 例和线型等要素，保持图纸的清晰易读。
最新建筑电气施工图(完整版)
❖ 设计说明
❖ 一、设计依据
❖ 1 民用建筑电气设计规范》（JGJ/T 16—92）； ❖ 2 建筑物防雷设计规范》（GB 50057—94 2000
年版）；
❖ 3 有线电视系统工程技术规范》（GB 50200— 94）；
d ：导线截面
e ：线路敷设方式 f ：线路敷设部位
例： N1 BV-3×4 SC20 –FC
表示：N1回路，3根4mm2的铜芯聚氯乙
烯
塑料绝缘线，穿DN20的焊接钢管沿地板敷设
7、灯具在平面图上的表示：
abcdL f e
a :灯具数量
b：灯具型号
c ：灯泡数量
d ：灯泡容量，W
e ：灯具安装高度
❖ 2 线路敷设
❖ 低压配电干线选用铜芯交联聚乙烯绝缘电缆 （YJV）穿钢管埋地或沿墙敷设；支干线、支线选 用铜芯电线（BV）穿钢管沿建筑物墙、地面、顶板 暗敷设。
❖ 四、照明部分
❖ 1 本工程按普通住宅设计照明系统。 ❖ 2 所有荧光灯均配电子镇流器。
❖ 3 卫生间插座采用防水防溅型插座；户内低于 1.8m的插座均采用安全型插座。
X为橡胶绝缘)
导体材料(L为铝芯，铜芯省略)
表示布线用的电线
导线的性能 (ZR：表示阻燃，NH表示耐火)
BV：铜芯塑料绝缘线 BX：铜芯橡胶绝缘线 BLV：铝芯塑料绝缘线 BVV：铜芯塑料绝缘护套线 BLVV：铝芯塑料绝缘护套线
例：BV— 2.5 BVV— 4 ZRBLV—25 NHBX—10
2．电缆： 多芯导线
❖ 4 各照明器具的安装高度详见主要设备材料表。
❖ 五、防雷接地系统
建筑电气施工图(完整版)资料共82页
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
建筑电气施工图(完整版)资料
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 Байду номын сангаас将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
建筑电气施工图整理完整版
v 1低压配电设计规范(GB 50054—95); v 2建筑物防雷设计规范（GB 50057—94）； v 3民用建筑电气设计规范（JGJ/T 16—92）； v 4建筑照明设计标准（GB 50034—2004）； v 52003全国民用建筑工程设计技术措施——电
气； v 6内部各专业互提的资料。
v 2线路敷设
v 低压配电干线选用铜芯交联聚乙烯绝缘电缆
（YJV）穿钢管埋地或沿墙敷设；支干线、支线选 用铜芯电线（BV）穿钢管沿建筑物墙、地面、顶板 暗敷设。
v 四、照明部分 v 1本工程按普通住宅设计照明系统。 v 2所有荧光灯均配电子镇流器。 v 3卫生间插座采用防水防溅型插座；户内低于
1.8m的插座均采用安全型插座。 v 4各照明器具的安装高度详见主要设备材料表。
年版）； v 3《有线电视系统工程技术规范》（GB 50200—
94）； v 4其他有关国家及地方的现行规程、规范及标准。
v 二、设计内容
v 本工程电气设计项目包括380V/220V供配电系统、 照明系统、防雷接地系统和电视电话系统。
v 三、供电系统
v 1供电方式
v 本工程拟由小区低压配电网引来380V/220V 三相四线电源，引至住宅首层总配电箱，再分别 引至各用电点；接地系统为TN-C-S 系统，进户 处零线须重复接地，设专用PE线，接地电阻不大 于4Ω；本工程采用放射式供电方式。
型号见系统图。
v 七、共用天线电视系统 v 1电视电缆由室外穿管埋地引入首层的电视前端箱，
再分配到各用户分网； v 2电视系统的管线、出线盒均为暗设，管线规格型号
见系统图。
v 八、其他
v 施工中应与土建密切配合，做好预留、预埋工作， 严格按照国家有关规范、标准施工，未尽事宜在图纸会 审及施工期间另行解决，变更应经设计单位认可。
建筑电气施工图(完整版).
② 同轴射频电缆： STV-75-4
电缆按绝缘层可分为：
油浸纸绝缘 橡皮绝缘 塑料绝缘 ⑷ 电缆附件 电缆终端头：电缆与配电箱的连接处 一根电缆两个电缆头 电缆中间头：用于电缆的延长，隔250m设一个 Z X V 、Y
3．母线：
⑴ 软母线：用于35kV以上的高压配电装置中 ⑵ 硬母线：用于高低压配电所
主要用来表示电源进户装置、照明配电箱、灯 具、插座、开关等电气设备的数量、型号规格、安 装位置、安装高度，表示照明线路的敷设位置、敷 设方式、敷设路径、导线的型号规格等。
(2) 照明、插座平面图举例 图16-3、图16-4分别为某高层公寓标准层插座、 照明平面图。
2
防雷平面图(图16-5) 防雷平面图是指导具体防雷接地施工的图纸。 通过阅读，可以了解工程的防雷接地装置所采用设 备和材料的型号、规格、安装敷设方法、各装置之 间的联接方式等情况，在阅读的同时还应结合相关 的数据手册、工艺标准以及施工规范，从而对该建 筑物的防雷接地系统有一个全面的了解和掌握。
七、弱电系统及线路敷设 电视系统：电视信号线埋地引入，在一层设前端放大器， 通过各层分支箱将信号输送至各电视终端。 电话系统：电话电缆埋地引入，在每层设电话分线箱。 网络系统：多模光纤从室外埋地引入，在一层设网络配 线架。 八、其他 1 施工做法参见《建筑电气安装工程图集》及现行有 关国标执行。 2 未尽事宜由现场配合解决，电气专业应与土建密切 配合，预埋管线、预留孔洞、箱体留洞以建施为准。 3 电气装置施工、安装及验收按GB 50303—2002《建 筑电气安装工程施工质量验收规范》执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
求；具体做法详见相关图纸。
v 2本工程设总等电位联接。应将建筑物的PE干线、 电气装置接地极的接地干线、水管等金属管道、建 筑物的金属构件等导体作等电位联接。等电位联结 做法按国标02D501－2 《等电位联接安装》。
年版）； v 3《有线电视系统工程技术规范》（GB 50200—
94）； v 4其他有关国家及地方的现行规程、规范及标准。
v 二、设计内容
v 本工程电气设计项目包括380V/220V供配电系统、 照明系统、防雷接地系统和电视电话系统。
v 三、供电系统
v 1供电方式
v 本工程拟由小区低压配电网引来380V/220V 三相四线电源，引至住宅首层总配电箱，再分别 引至各用电点；接地系统为TN-C-S 系统，进户 处零线须重复接地，设专用PE线，接地电阻不大 于4Ω；本工程采用放射式供电方式。
v 2线路敷设
v 低压配电干线选用铜芯交联聚乙烯绝缘电缆
（YJV）穿钢管埋地或沿墙敷设；支干线、支线选 用铜芯电线（BV）穿钢管沿建筑物墙、地面、顶板 暗敷设。
v 四、照明部分 v 1本工程按普通住宅设计照明系统。 v 2所有荧光灯均配电子镇流器。 v 3卫生间插座采用防水防溅型插座；户内低于
1.8m的插座均采用安全型插座。 v 4各照明器具的安装高度详见主要设备材料表。
在电路中起着输送和分配电能的作用
电缆的组成：线芯、绝缘层、保护层
电缆按用途可分为：
⑴ 电力电缆：用来输送和分配大功率电能
a、聚氯乙烯绝缘聚氯乙烯护套电力电缆
VV
VLV
例：VV22 - 4×120+1×50
表示4根截面为120mm2和1根截面为50mm2的
铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电
力电缆。
X为橡胶绝缘) 导体材料(L为铝芯，铜芯省略)
表示布线用的电线
导线的性能 (ZR：表示阻燃，NH表示耐火)
BV：铜芯塑料绝缘线 BX：铜芯橡胶绝缘线 BLV：铝芯塑料绝缘线 BVV：铜芯塑料绝缘护套线 BLVV：铝芯塑料绝缘护套线
例：BV— 2.5 BVV— 4 ZRBLV—25 NHBX—10
2．电缆： 多芯导线
④ 线路敷设方式：绝缘子布线、管子布线、 线槽布线、电缆布线等 ⑤ 照明设备器具的布置：安装高度及平面 位置 ⑥ 接地防雷情况
⑶ 识读脉络： 进户线 — 总配电箱 — 干线 — 分配电
箱 — 支线 — 用电设备
<二>、电气施工图识读案例
1 常用电气施工图介绍
1.1 设计说明
v 设计说明一般是一套电气施工图的第一张图纸， 主要包括：（1） 工程概况;（2） 设计依据;（3） 设计范围;（4） 供配电设计;（5） 照明设计;（6） 线路敷设;（7） 设备安装;（8） 防雷接地;（9） 弱 电系统;（10） 施工注意事项。
b、交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV
YJLV
例：YJV22 - 4×120
表示4根截面为120mm2的铜芯交联聚乙 烯绝缘，钢带铠装聚氯乙烯护套流 常用控制电缆：KVV KVLV
⑶ 通信电缆：用于传输信号和数据 ① 电话电缆： HYY HYV ② 同轴射频电缆： STV-75-4
v 五、防雷接地系统
v
本工程按民用三类建筑防雷要求设置防雷措施，
利用建筑物金属体做防雷及接地装置，在女儿墙上设
人工避雷带，利用框架柱内的两根对角主钢筋做防雷
引下线，并利用结构基础内钢筋做自然接地体，所有
防雷钢筋均焊接连通，屋面上所有金属构件和设备均 应就近用10镀锌圆钢与避雷带焊接连通，接地电阻
不大于4Ω，若实测大于此值应补打接地极直至满足要
v 识读一套电气施工图，应首先仔细阅读 v 设计说明，通过阅读，可以了解到工程的概
况、施工所涉及到的内容、设计的依据、施 工中的注意事项以及在图纸中未能表达清楚 的事宜。
v 下面的例子是某公寓的电气设计说明，通 过它来初步了解电气施工图的设计说明。
v 设计说明
v 一、设计依据 v 1《民用建筑电气设计规范》（JGJ/T 16—92）； v 2《建筑物防雷设计规范》（GB 50057—94 2000
安装工程造价员培训 －建筑电气施工图的识
读与工程量计算
建筑电气施工图的识读
v <一>、基础知识：
v 1．常用电线：
v ⑴ 裸导线：一般为架空线路的主体，输送电能。
v ① 裸单线：TY 铜质圆单线 线
LY 铝质圆单
v ② 裸绞线：TJ 铜绞线 LJ 铝绞线
v
LGJ 钢芯铝绞线
⑵ 绝缘电线
B
—
电线标称截面(mm2) 绝缘材料(V为聚氯乙烯塑料绝缘，
f ：灯具安装方式
(X吸顶，B壁安，G吊杆式，L吊链式，R：嵌入式)
L：光源种类
例：
2 2 30 L 表示：2套灯，每套有30W的灯管2个，
2.8
吊链式安装，安装高度为2.8m
8、电气工程系统图的识读：
⑴ 识读程序： 先看图纸目录，再看施工说明， 了解图例符号，系统结合平面。
⑵ 识读要点： ① 供电方式和相数：高压还是低压供电，单相还是三相 ② 进户方式：电杆进户、沿墙边埋角钢进户、 地下电缆进户 ③ 线路分配情况
电缆按绝缘层可分为：
油浸纸绝缘
Z
橡皮绝缘
X
塑料绝缘
V、Y
⑷ 电缆附件
电缆终端头：电缆与配电箱的连接处
一根电缆两个电缆头
电缆中间头：用于电缆的延长，隔250m设一个
3．母线：
⑴ 软母线：用于35kV以上的高压配电装置中
⑵ 硬母线：用于高低压配电所 TMY：硬铜母线 LMY：硬铝母线
4、线路敷设方式代号： TC：用电线管敷设 SC：用焊接钢管敷设 SR：用金属线槽敷设 CT：用桥架敷设 PC：用硬塑料管敷设 PEC：用半硬塑料管敷设
5、线路敷设部位代号： WE：沿墙明敷 CE：沿顶棚明敷 BE：沿屋架明敷 CLE：沿柱明敷 FC：沿地板暗敷
设
WC：沿墙暗敷 CC：沿顶棚暗敷 BC：沿梁暗敷 CLC：沿柱暗敷 SCC：在吊顶内敷
6、线路在平面图上的表示：
a－b (c × d) e - f
a :线路编号
b：导线型号
c ：导线根数
d ：导线截面
e ：线路敷设方式 f ：线路敷设部位
例： N1 BV-3×4 SC20 –FC
表示：N1回路，3根4mm2的铜芯聚氯乙
烯
塑料绝缘线，穿DN20的焊接钢管沿地板敷设
7、灯具在平面图上的表示：
ab cd L f e
a :灯具数量
b：灯具型号
c ：灯泡数量
d ：灯泡容量，W
e ：灯具安装高度
