民用建筑设计中电动机起动方式的选择

民用建筑设计中电动机起动方式的选择发布时间：2021-08-11T03:56:01.910Z 来源：《建筑监督检测与造价》2021年第4期作者：马维鹏史伟东[导读] 最高可以达到电动机额定电压的5~8倍，这种起动方式对电动机会带来不利的影响。

中建新疆建工（集团）有限公司西北分公司陕西西安 710000摘要：分析、比较了三相交流异步电动机的几种起动方式，并针对民用建筑行业中电动机的特点，结合工作实际对其起动方式的选择进行了探讨。

关键词：直接起动；传统的降压起动；软起动；1.几种起动方式的特点1.1直接起动直接起动是现实生活中最简便也是最普见的一种起动方式，它的工作原理最为简便，就是利用断路器或者接触器直接将电动机接到电源上。

这时加在电动机上的电压是每个绕组的额定电压（380V），但是这种方式在启动时瞬时电流很大，最高可以达到电动机额定电压的5~8倍，这种起动方式对电动机会带来不利的影响。

1.2传统的降压起动现代生活中常见的降压起动有Y/△控制起动，它的工作原理是将电动机三个绕组的两端全都设置为接线端口，电动机在启动时的电压比正常运行时的电压要低，在正常运行时电压为电动机的额定电压，利用改变绕组的接线方式来提高电动机的转速，电动机在起动时的电压是220V，也就是采用Y接法，当电动机达到一定转速后再转换到△接法，达到额定电压380V，从而达到额定转速。

这种起动方法最大的优点就是使用的设备简单，消耗的能量也很少，缺点就是会在启动电压的一次冲击电流的基础上转变为正常运行状态时，产生二次冲击电流，对于电动机来说发生故障的频率也大大增加，同时也需要经常维修，所以这种起动方式不使用在起动很频繁的设备上。

1.3软起动器目前比较先进的一种起动方式就是软起动器。

电子式软起动器主要是由晶闸管和微处理器等一些电子元件组成，它的工作原理是利用微处理器技术来控制晶闸管的输出电压，使电动机从没有电压慢慢增加到额定电压，电动机的转速也跟随电压的增加逐渐增加到电动机的额定转速，它的优点是可以根据负载选择不同的启动模式，可以自己对参数进行设置，可以很大程度的使电动机实现最佳的启动效果，同时它的起动也很平滑不会对电动机产生冲击电流。

断路器选用的一般原则是什么

断路器选用的一般原则是什么？目前，断路器被广泛用于低压电网中作过载、短路保护。

如果选用不当，可能会发生误动作或不动作，失去保护作用，甚至产生安全隐患。

因此，应根据具体使用条件、与相邻电器的配合以及断路器的结构特点等因素，选择最合适的断路器类型。

1.类型的选择应根据电路的额定电流、保护要求和断路器的结构特点来选择断路器的类型。

例如，对于额定电流600A以下，短路电流不大的场合，一般选用塑壳式断路器；若额定电流比较大，则应选用万能式断路器；若短路电流相当大，则应选用限流式断路器；在有漏电保护要求时，还应选用漏电保护式断路器。

需要说明的是，近年来，塑壳式断路器的额定电流等级在不断地提高，现已出现了不少大容量塑壳式断路器；而对于万能式断路器则由于新技术、新材料的应用，体积、重量也在不断减小。

从目前情况来看，如果选用时注重选择性，应选用万能式断路器；而如果注重体积小、要求价格便宜，则应选用塑壳式断路器。

2.电气参数的确定断路器的结构选定后，接着需选择断路器的电气参数。

所谓电气参数的确定主要是指除断路器的额定电压、额定电流和通断能力外，一个重要的问题就是怎样选择断路器过电流脱扣器的整定电流和保护特性以及配合等，以便达到比较理想的协调动作。

选用的一般原则（指选用任何断路器都必须遵守的原则）如下：1）断路器的额定工作电压≥线路额定电压；2）断路器的额定电流≥线路计算负载电流；3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；4）线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣器整定电流；5）断路器脱扣器的额定电流≥线路计算电流；6）断路器欠电压脱扣器额定电压=线路额定电压（并非所有断路器都需要带欠电压脱扣器，是否需要应根据使用要求而定。

在某些供电质量较差的系统，选用带欠电压保护的断路器，反而会因电压波动而经常造成不希望的断电。

在这种场合，若必须带欠电压脱扣器，则应考虑有适当的延时）；7）断路器分励脱扣器的额定电压=控制电源电压；8）电动操作机构的额定工作电压=控制电源电压；9）断路器的类型应符合安装条件、保护功能及操作方式的要求；10）一般情况下，保护变压器及配电线路可选用万能式断路器，保护电动机可选塑料外壳式断路器；11）校核断路器的接线方向，如果断路器技术文件或端子上表明只能上进线，则安装时不可采用下进线，母线开关一定要选用可下进线的断路器；需要注意的是，选用时除一般选用原则外，还应考虑断路器的用途。

电动机软启动器和断路器的选择(推荐文档)

电动机软启动器和断路器的选择三相电流=功率/1.7321*电压*功率因素（按0.8~0.9）电流=功率/1.7321*电压*功率因素,电机一般取0.85. 即22/(0.38*1.732*0.85)≈39.33A,如果考虑效率(即电动机实际输出功率有22kW),一般再取0.9的系数,即39.33/0.9=43.7A。

所以在没有太准确要求的场合，一般电机电流即按2倍功率数。

软启动和功率没有必然关系，软启动主要是体现设备运行环境的优劣。

电机的启动方法比较；1、用变频器软起最好，启动电流最小，运行中根据需要调速，启动和运行中都节约电能，可以延长设备的使用寿命，是现代提倡的启动方法。

缺点是维护复杂，技术含量高，一次性投资大。

2、用星三角启动次之，启动电流中等，运行不节约电能，是以前和现在都是常用的方法。

3、直接启动没有维修量，不花经济，但需要一定的条件：1.由于电动机直接启动电流是正常运行的5倍，供应这台电动机的变压器容量必须要有电动机容量的5倍以上，变压器小了，强大的启动电流将使变压器电压严重下降影响它人使用，自己的电动机加长启动时间，使电动机发热烧毁或不能启动。

2.供应这台电动机的线路不能偏长、导线截面积不能偏小，否则，强大的启动电流导线电压严重下降加长电动机启动时间，使电动机发热烧毁或不能启动。

3、启动必须用接触器、空气开关、铁壳开关等有储能功能的开关，不能使用胶木闸刀等直接用人力开合的开关，速度慢了容易引起弧光短路。

满足以上三个条件，可以直接控制。

恩···这个原理是控制降压启动器，就是设定电流或者电压，到达设定电压或电流后，然后旁路吸合，启动器断开····全压运行···在选型上可以随便点，在功率选择上，要稍高，楼上那个1.2-1.5倍还是可以的，你的37KW选择45左右就好··也不用太高··在星三角起动中30KW的电动应选多大的主接触器,星点用的又是多大,是CJ20-100A的好还是CJ20-160A的好.前题是经济实会耐用.30KW动力满负荷大约60A电流，至少也得100A接触器。

软启动器的选用

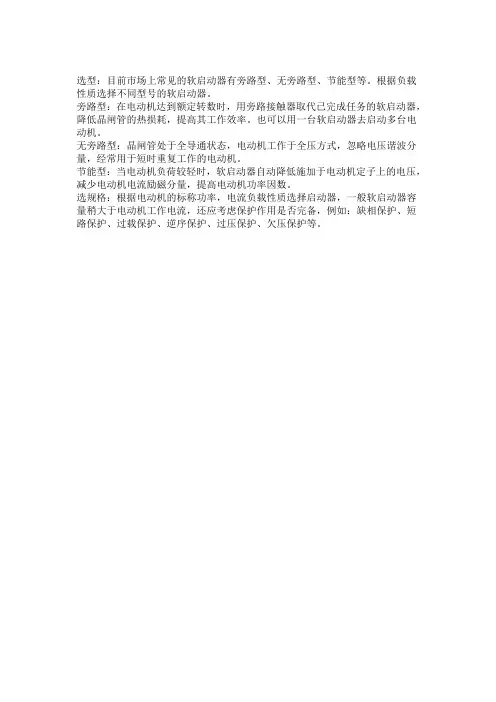

节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。
选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护作用是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。根据负载性质选择不同型号的软启动器。
旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。也可以用一台软启动器去启动多台电动机。
无旁路型：晶闸管处于全导通状态，电动机工作于全压方式

电动机保护电气断路器、接触器、热继电器的选型

电动机保护电气断路器、接触器、热继电器的选型我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。

方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。

除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW 的三相异步电机，那么它的额定每相工作电流约是15A。

实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。

如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。

可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。

你可以通过公式的方法算算，结果是比较接近的。

对于单相电路而言，电机功率的计算公式是：P=IUcos φ，相电流I=P/Ucosφ；式中：I为相电流，它等于线电流；P为电机功率；U为相电压，一般是220V；cosφ是电机功率因素，一般取0.75 。

对于三相平衡电路而言，三相电机功率的计算公式是：P=1.732IUcosφ。

由三相电机功率公式可推出线电流公式：I=P/1.732Ucosφ式中：P为电机功率；U为线电压，一般是380V；cosφ是电机功率因素，一般取0.75。

计算出来了线电流了就可以根据电流大小和其他的条件选择导线。

下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。

我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。

我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。

其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。

电动机保护用断路器和配电用断路器选用

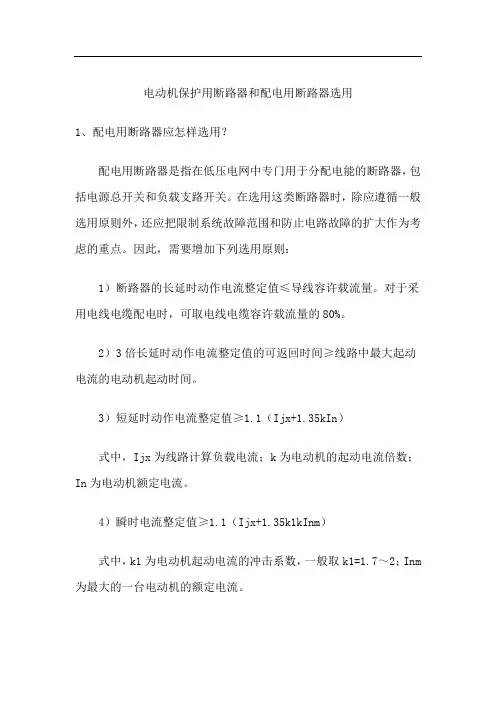

电动机保护用断路器和配电用断路器选用1、配电用断路器应怎样选用？配电用断路器是指在低压电网中专门用于分配电能的断路器，包括电源总开关和负载支路开关。

在选用这类断路器时，除应遵循一般选用原则外，还应把限制系统故障范围和防止电路故障的扩大作为考虑的重点。

因此，需要增加下列选用原则：1）断路器的长延时动作电流整定值≤导线容许载流量。

对于采用电线电缆配电时，可取电线电缆容许载流量的80%。

2）3倍长延时动作电流整定值的可返回时间≥线路中最大起动电流的电动机起动时间。

3）短延时动作电流整定值≥1.1（Ijx+1.35kIn）式中，Ijx为线路计算负载电流；k为电动机的起动电流倍数；In为电动机额定电流。

4）瞬时电流整定值≥1.1（Ijx+1.35k1kInm）式中，k1为电动机起动电流的冲击系数，一般取k1=1.7～2；Inm 为最大的一台电动机的额定电流。

5）短延时的时间阶梯，按配电系统的分断而定。

一般时间阶梯为2～3级。

每级之间的短延时时差为0.1～0.2s，视断路器延时机构的动作准确度而定，其可返回时间应保证各级的选择性动作。

短延时阶梯选定后，最好再对被保护对象的热稳定性加以校核。

2、电动机保护用断路器应怎样选用？选择断路器保护电动机时，应注意到电动机的两个特点：一是它具有一定的过载能力；二是它的起动电流通常是额定电流的几倍到十几倍。

因此，电动机保护用断路器分为两类：一类只作保护而不负担正常操作；另一类需兼作保护和不频繁操作之用。

后一类情况需考虑操作条件和电寿命。

电动机保护用断路器的选用原则：1）长延时电流整定值=电动机额定电流。

2）瞬时整定电流。

对于保护笼型电动机的断路器，瞬时整定电流为8～15倍电动机额定电流，其值的大小取决于被保护电动机的型号、容量和起动条件。

对于保护绕线转子电动机的断路器，瞬时整定电流为电动机额定电流的3～6倍，其值的大小取决于绕线转子电动机的型号、容量和起动条件。

3）6倍长延时电流整定值的可返回时间≥电动机实际起动时间。

三相电动机空气开关选择

三相电动机空气开关选择
断路器的选择往往跟阅历有关。

所以在选择的时候有肯定的差异。

选择是：
通常轻载选择1.2~1.5倍（这个是长期运行选择的依据）的额定电流；重载1.5~2.0倍。

除了这个之外，还有依据脱扣电流（这个才是启动电流的选择依据）来计算，通常电机启动电流在5~7倍额定电流，有些会更大些,那么在选择断路器时,可选择电动机爱护型的断路器,这种断路器短路爱护动作值比一般的断路器短路爱护动作值(8-12倍额定电流)要高20%左右,能避开启动电流,使电动机不能动作.
还有的阅历是选用进口品牌，可以考虑将系数偏低，国产的话系数提高些。

电机开关的选用基本用带D的空气开关就可以，D型都过流延时，你只要选跟电机电流相近的型号就可，如0.75kw选D2空气开关保证好用，
首先18.5kw的电机建议使用星三启动，另外那个2.2kw的电机最好不要和18.5kw的电机并在一起使用。

我给你一个比较正规的掌握方案。

1、100A的塑壳断路器一个（总开关）
2、60A的塑壳断路器一个（18.5kw电机使用）
3、10A的空气开关一个（2.2kw电机使用）
4、2个15kw接触器，1个11kw接触器（18.5kw电机星三启动掌握）或1个22kw接触器（18.5kw电机直启掌握）
5、1个32~45A的热继电器（18.5kw电机过载爱护）
6、1个3kw的接触器（2.2kw电机掌握）
7、4个瞬动按钮（电机启停掌握）
8、1个熔断器（掌握电路爱护）。

电动机的启动方式与起动器选择

电动机的启动方式与起动器选择电动机是现代社会中非常常见的一种电气设备，广泛应用于各个领域，如工业生产、交通运输、农业等。

而电动机的启动方式和起动器选择直接关系到电动机的性能和使用效果。

本文将探讨电动机的几种启动方式和对应的起动器选择，以帮助读者更好地理解和应用电动机。

一、电动机的启动方式1. 直接启动直接启动是电动机最简单、最常见的启动方式之一。

它的原理是电动机直接将电能转化为机械能，从而使电动机启动。

直接启动适用于小功率电动机，因为小功率电动机通常只需要短时间的加速和启动。

直接启动的优点是结构简单、成本低，但缺点是启动时电流峰值较大，对电网冲击较大。

2. 步进启动步进启动是通过逐渐增加电动机的起动线圈来实现电动机的启动。

可以根据电动机的负载情况和启动要求来调整步进启动的步进程度。

步进启动的优点是可以减小启动过程中的启动电流，避免电动机和电网的冲击，提高电动机的使用寿命。

但步进启动的缺点是启动过程时间较长。

3. 磁阻启动磁阻启动是通过在电动机的转子上加装磁阻器，改变电动机的转矩特性，实现电动机的启动。

磁阻启动适用于大功率电动机，因为大功率电动机的启动电流较大，需要通过加装磁阻器来实现缓慢启动，以减小对电网的冲击。

磁阻启动的优点是启动电流小，启动过程平稳，但缺点是成本较高，在实际应用中需谨慎选择。

二、起动器的选择起动器是用来控制电动机启动和停止的装置，通常由接触器、断路器和保护装置组成。

根据电动机的启动方式和使用要求，可以选择合适的起动器来实现电动机的安全启动和停止。

1. 直接启动器直接启动器适用于小功率电动机的直接启动方式。

它包括一个接触器和断路器，通过手动或自动控制，将电能直接输送给电动机，实现电动机的启动和停止。

直接启动器的优点是结构简单、使用方便，但缺点是适用范围有限。

2. 自动起动器自动起动器适用于中、大功率电动机及需要较长启动时间的电动机。

自动起动器包括接触器、断路器、保护装置和计时器等，通过设定启动时间和启动过程中的电流变化，控制电能的逐步输入，实现电动机的平稳启动和停止。

软启动器选型

软启动器选型
软启动的作用是转变电机的工作方式，因此了解软启动的选型就要对电机的使用电压、电机的功率、电机的种类进行了解。

内置旁路型软启动器的适用性最强，优点最多，缺点最少。

在实际工作当中还要考虑详细产品品牌的功能和技术参数以及产品的可考性，依据实际使用状况进行选择。

在此有必要区分的是频繁启动和不频繁启动，对于软启动器来讲，一般状况下假如启动间隔时间不超过2分钟每小时不超过30次，即可定为不频繁启动。

小于此数应按频繁启动考虑。

风机泵类负荷一般都属于不频繁启动。

机械传动有频繁启动的也有不频繁启动的，象皮带机、球磨机等可按不频繁启动考虑，假如是起动机或大型机械设备所配的电动机需要可逆功能的多属于频繁启动。

在频繁工作的场所选取软启动器要按电动机的起动电流选取，由于软启动器生产厂家一般选取的可控硅电流是电动机额电流的2.5倍。

限制最大电动机启动电流是额定电流的4.5倍，在不频繁操作下充分利用可控硅短时过载力量，所以在频繁启动的条件下，应加大选取软启动器的容量，依据频繁度的不同取在1.2~1.5倍即可。

同时由于可控硅频繁工作，为了排解可控硅散发的大量的热量，软启动器必需带有机械风冷。

对于机械风冷的软启动装置，一台开关柜最好放一台软启动装置，而且开关柜也要设置机械通风。

断路器的选择及相关参数

断路器的选择及相关参数首先，选择合适的断路器必须根据应用环境和需求确定额定电流。

额定电流是指断路器能够正常运行的最大电流值，通常以安培（A）为单位。

在选择断路器时，需要根据所要保护的电器设备的额定电流来决定断路器的额定电流。

一般来说，断路器的额定电流应比所要保护的电器设备的额定电流稍大一些，以确保能够在设备负载增加时进行可靠的短路保护。

其次，额定短路开断能力也是选择断路器的重要参数之一、额定短路开断能力是指断路器能够安全、可靠地开断短路故障电流的能力。

短路故障电流是指电气系统中出现短路时流过断路器的最大电流。

在选择断路器时，需要根据系统中可能出现的短路故障电流来确定断路器的额定短路开断能力。

一般来说，断路器的额定短路开断能力要大于系统中可能出现的最大短路故障电流，以确保能够可靠地开断短路故障。

第三，额定操作电压也是选择断路器的关键参数之一、额定操作电压是指断路器能够正常运行的最高电压。

在选择断路器时，需要根据所要保护的电器设备的额定电压来确定断路器的额定操作电压。

一般来说，断路器的额定操作电压要等于或略大于所要保护的电器设备的额定电压，以确保能够在设备电压增加时进行可靠的过载保护和短路保护。

此外，额定绝缘电压也是选择断路器的重要参数之一、额定绝缘电压是指断路器能够安全、可靠地承受的最高绝缘电压。

在选择断路器时，需要根据系统中可能出现的最高绝缘电压来确定断路器的额定绝缘电压。

一般来说，断路器的额定绝缘电压要大于系统中可能出现的最高绝缘电压，以确保能够可靠地保护设备免受绝缘击穿。

最后，额定频率也是选择断路器的关键参数之一、额定频率是指断路器能够正常运行的电气系统频率。

在选择断路器时，需要根据所要保护的电器设备所在的电气系统的频率来确定断路器的额定频率。

一般来说，断路器的额定频率要等于或略大于所要保护的电器设备所在的电气系统的频率，以确保能够正常工作。

电动机断路器的选用准则

电动机断路器的选用准则（1）按电动机额外电流来断定断路器长延时动作电流整定值。

（2）断路器6倍长延时动作电流整定值可回来时刻要善于电动机实习起动时刻。

（3）断路器瞬时动作电流整定值：笼型电动机应为8～15倍脱扣器额外电流；绕线型电动机应为3～6倍脱扣器额外电流。

当然，需求一复兴动电动机，断相作业机率不高有断相维护设备，选用熔断器与磁力起动器联络办法来操控和维护，也是比照适宜，这种维护办法便于远间隔操控。

运用断路器来维护电动机，有必要留神电动机（主沟通感应电动机）两个特征：其一是具有必定过载才调；其二是起动电流通常是额外电流几倍（可逆作业或反接制动时可达十几倍）。

确保电动机牢靠作业和顺畅起动。

1。

软起动器的选型ABB西门子施耐德

软起动器旳选型
2023年6月8日
鼠笼电机-电机端子旳不同接法
星形连接
三角形连接
U1 V1 W1
U1 V1 W1
W2 U2 V2
=绕组
W2 U2 V2
3KW下列电机和690V电机常用
较大旳电机常用
不同旳起动方式-市场趋势
直接起动星-三角起动自耦变压器起动绕线转子电机起动双绕组电机起动变频起动软开启器起动
M 主回路不带接触器有内置旁路接触器一次结线图
Softstart
迅速熔断器保护
• 迅速熔断器保护软开启器旳问题
推荐使用迅速熔断器保护软开启器旳可控硅空气断路器旳I2t比迅速熔断器旳I2t有数量级差根据安全和操作要求可加隔离开关或接触器推荐国产迅速熔断器
Softstart 主回路接触器与旁路接触器
No No No No
No No 最佳方案 No
No No
减弱 No
各品牌软起动器旳型号规格
ABB软起型号定义
PSS 30/52 - 500L
系列号外接额定电流
内接额定电流(外接旳√3倍)
主回路电压500 or 690 V
控制回路电压 F=110-120V, L=220240V
由型号拟定产品一目了然
• 软开启器主回路接触器旳主要功能是隔离作用。
例如，需紧急停车旳时候，一般在主回路串接一种主接触器。
• 应按何种使用类别选择主接触器和旁路接触器？
主接触器：总是按 AC-3类别选用
旁路接触器： a. 有主接触器，按 AC-1类别选用 b. 没有主接触器，按AC-3类别选用
• 使用旁路接触器旳优点是什么？
tart
合用类型
一般负载起动

软启动器选型样本2010

%
转矩极限值
%
斜坡时间
s
内置旁路接触器设备自保护电机过载保护电机热敏电阻保护集成远程复位可调电流限流功能内三角接线方式突跳脉冲双向慢速爬行泵的软停止直流制动联动制动电机加热通讯外部显示和操作员控制模板测量值显示屏错误日志事件列表从指针功能跟踪功能可编程控制输入和输出参数组的数量参数设置软件(Soft Starter ES) 功率半导体（晶闸管）弹簧型端子螺钉型端子 UL/CSA
用于三相电机的 SIRIUS 3RW30/31
该软起动器，额定功率高达 55kW（400V时），用于三相标准应用。结构小巧，功率损失小，调试简便。3RW31 系列允许定义两个单独的加速斜坡（Dahlander 电机）。
用于单相电机的 SIRIUS 3RW30
单相供电网络中用于标准应用的附加型号。其电压限制功能，可降低电机的冲击电流，有效降低起动时的转矩。从而保护负载和供电网络。
多件装 3RW30 1.. S00 3RW30 2.. S0 3RW30 3.. S2 3RW30 4.. S3
√1) √ 40 ... 100
0 ... 20
√ √ 40 ... 100
0 ... 20
√ √ 40 ... 100
0 ... 20
－－－－ √2) －－－－－－－－－－－－－－－－－－－－ 1组（3RW31 两组）－ 2 个控制相位 √（仅对 3RW30 03） √ √6) √ －
• 除软起动和软停止外，固态 SIRIUS 3RW44 软起动器还提供有多种功能，以符合高要求应用
• 额定范围 - 标准接线方式，高达 710kW（400V时） - 内三角接线方式，高达 1200kW（400V时）

软启动器的选择

软启动器的选择原则原则上，不需要调速的属龙异步电动机可应用软启动器。

目前的应用范围是交流380V（或660V）、功率从几千瓦到850KW的电动机。

具体应用市，根据需要、性能、价格等作出选择。

①对于需要有特殊功能的设备，如需要平滑加、减速，突跳，快速停车，低速制动等，必须采用软启动器。

②对于经常需要歼、停机的设备，如允许轻载启动，可以采用软启动器。

③对于短时重复工作的设备，即长期空载（轻载<40%）运行、短时重载的设备，或负载持续率较低的设备，如起重机、皮带输送机、金属材料压延机、车床、冲床、刨床、剪床等，可以采用软启动器。

④对于功率在90～250kW之间，要求减压启动的电动机，可采用软启动器替自耦减压启动器等。

因为投资相差不很大，启动性能大为改善，且可节约大量的硅钢片和铜材。

⑤对于恒定负载，连续长期运行的电动机，不宜采用软启动器；对于变负载，只有当负载率p< 30%时，采用软启动器才能节电。

软启动器的使用要使用好软启动器需了解其特性和功能及要求。

①软启动器的使用环境条件比较高，应做好通风散热工作，安装时应在其上、下方留出一定空间，使空气能流过其功率模块。

当软启动器的额定电流较大时、要采用风机降温。

②软启动器具有以下特性。

a·能使电动机启动电流以恒定的斜率平稳上升至设定值，对电网无冲击电流。

b．电动机在启动过程中保持恒流，确保电动机平稳启动，且不受电网波动的影响。

c．启动电流上升速率可调，从而大大减轻电动机启动时转矩对负载的冲击。

d．启动时间的长短可调，以适应不同负载的需要。

③软启动器具有以下功能（不同产品有所不同）。

a．较启动功能：启动电压在35%～95%额定电压阅可调，相应启动转矩在10%～90%直接启动转矩间可调；电动机电压加速斜坡上升时间在2～30s可调。

b．突跳功能：可提供500%额定电流的电流脉冲，可在0.4～2。

范围内调整，适用于电动机需要冲击转矩助推才能正常启动的场合。

电动机断路器选择

电动机断路器选择
电动机断路器选择
断路器有短路脱扣和热脱扣两种脱扣方式，短路脱扣是指电路中发生短路故障而产生的巨大电流使短路脱扣器迅速动作从而断开电路，达到保护目的。

热脱扣指电路中的电流超过了断路器的额定电流，使得脱扣器动作，这个动作时间与电流的大小有关，电流大于额定电流越大，脱扣动作时间越短。

电机起动时虽然电流很大（一般为正常运转时的5--7倍），但只要电机启动瞬间冲击电流（启动电流）存在时间小于断路器的动作时间，断路器就不会动作，还达不到短路脱扣器的动作点；而热脱扣器则需要一定的时间，这段时间足以让电机完成起动。

这里你的断路器选择的小了点，由于实际电流已经与断路器额定电流非常接近，工作时间长了后，断路器可能会误动作，电机的过热保护应该有热继电器来完成。

例如，如果一台电机的额定电流为55A，则留有一定的余量之后，60A的断流器就太小了，一般需选用80A的断路器。

此外，选择一般断路器选用原则如下；
1.空开额定工作电压大于等于线路额定电压
2.空开额定电流大于等于线路负载电流
3.空开电磁脱扣器整定电流大于等于负载最大峰值电流（负载短路时电流值达到脱扣器整定值时，空开瞬时跳闸。

一般D型代号的空开出厂时，电磁脱扣器整定电流值为额定电流的8-12倍。

）也就是说短路跳闸而电机启动电流是可以避开的。

电机的各种启动方式性能及优缺点对比

电机的各种启动方式性能及优缺点对比电动机在启动的时候有很多种的方式，包括直接启动，自耦减压启动，Y-Δ降压启动，软启动器启动，变频器启动等等方式。

那么他们之间有什么不同呢？1一般电动机启动的方式1、全压直接启动在电网容量和负载两方面都允许全压直接启动的情况下，可以考虑采用全压直接启动。

优点是操纵控制方便，维护简单，而且比较经济。

主要用于小功率电动机的启动，从节约电能的角度考虑，大于11kw 的电动机不宜用此方法。

2、自耦减压启动利用自耦变压器的多抽头减压，既能适应不同负载启动的需要，又能得到更大的启动转矩，是一种经常被用来启动较大容量电动机的减压启动方式。

它的最大优点是启动转矩较大，当其绕组抽头在80%处时，启动转矩可达直接启动时的64%。

并且可以通过抽头调节启动转矩。

至今仍被广泛应用。

3、Y-Δ 启动对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，如果在启动时将定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。

这样的启动方式称为星三角减压启动，或简称为星三角启动（Y-Δ 启动）。

采用星三角启动时，启动电流只是原来按三角形接法直接启动时的1/3。

如果直接启动时的启动电流以6～7Ie 计，则在星三角启动时，启动电流才2～2.3 倍。

这就是说采用星三角启动时，启动转矩也降为原来按三角形接法直接启动时的1/3。

适用于无载或者轻载启动的场合。

并且同任何别的减压启动器相比较，其结构最简单，价格也最便宜。

除此之外，星三角启动方式还有一个优点，即当负载较轻时，可以让电动机在星形接法下运行。

此时，额定转矩与负载可以匹配，这样能使电动机的效率有所提高，并因之节约了电力消耗。

4、软启动器这是利用了可控硅的移相调压原理来实现电动机的调压启动，主要用于电动机的启动控制，启动效果好但成本较高。

因使用了可控硅元件，可控硅工作时谐波干扰较大，对电网有一定的影响。

另外电网的波动也会影响可控硅元件的导通，特别是同一电网中有多台可控硅设备时。

电动机保护用断路器选用

电动机保护用断路器选用电动机保护用断路器有两种不同的使用方式，一种是将断路器与其它开关电器〔如刀开关，接触器等〕串联后控制电动机，即断路器只作短路、过载或欠电压保护用，正常的操作那么由其它电器承担；另一种是指断路器不再串联其他开关电器即起保护作用，又作不频繁操作开关使用。

对于后一类情况，需要考虑操作条件和寿命。

电动机保护用断路器一般按以下原那么来选用：1、长时间动作电流整定值应等于电动机的额定电流值。

2、用于保护笼型电动机的断路器，其瞬间整定电流应等于8～15倍电动机额定电流。

至于取值大小那么决定于电动机的型号、容量和起动条件。

3、用于保护绕线转子电动机的断路器，其瞬时整定电流应等于3～6倍电动机额定电流。

同样，取值大小决定与电动机的型号、容量及起动条件。

4、6倍长延时电流整定值的可返回时间应大于或等于电动机实际起动时间。

根据起动时负载的轻重，可选用1、2、5、8、15s中的某一值。

关于断路器选择的几个要点连理枝〔杭州之江开关厂〕一、不同的负载应选用不同类型的断路器最常见的负载有配电线路、电动机和家用与类似家用〔照明、家用电器等〕三大类。

以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。

这三类断路器的保护性质和保护特性是不一样的。

对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。

所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。

万能式〔又称框架式〕断路器中的DW15系列、DW17〔ME〕系列、AH系列和DW40、DW45系列中大部分是B型，而DZ5、DZ15、 DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器。

选择性保护，如图1所示。

图 1当F点短路时，只有靠近F点的QF2断路器动作，而上方位的QF1断路器不动作，这就是选择性保护〔由于QF1不动作，就使未发生故障的QF3、QF4支路保持供电〕。
