第四章 民航机场水泥混凝土道面设计

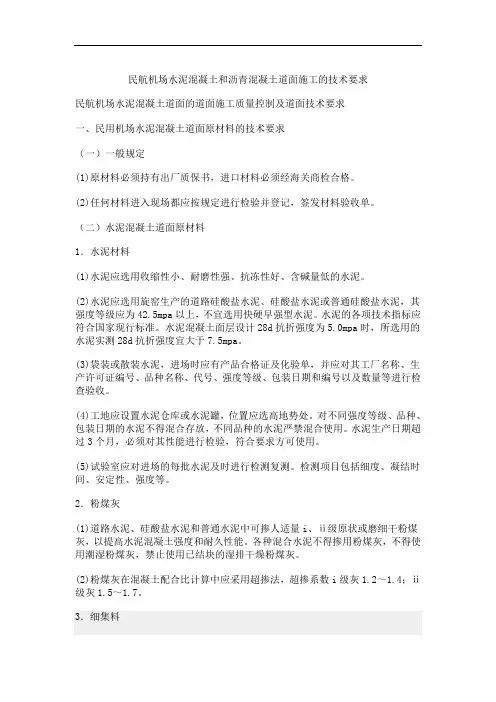

民航机场水泥混凝土和沥青混凝土道面施工的技术要求
民航机场水泥混凝土和沥青混凝土道面施工的技术要求民航机场水泥混凝土道面的道面施工质量控制及道面技术要求一、民用机场水泥混凝土道面原材料的技术要求（一）一般规定(1)原材料必须持有出厂质保书，进口材料必须经海关商检合格。
(2)任何材料进入现场都应按规定进行检验并登记，签发材料验收单。
（二）水泥混凝土道面原材料1．水泥材料(1)水泥应选用收缩性小、耐磨性强、抗冻性好、含碱量低的水泥。
(2)水泥应选用旋窑生产的道路硅酸盐水泥、硅酸盐水泥或普通硅酸盐水泥，其强度等级应为42.5mpa以上，不宜选用快硬早强型水泥。
水泥的各项技术指标应符合国家现行标准。
水泥混凝土面层设计28d抗折强度为5.0mpa时，所选用的水泥实测28d抗折强度宜大于7.5mpa。
(3)袋装或散装水泥，进场时应有产品合格证及化验单，并应对其工厂名称、生产许可证编号、品种名称、代号、强度等级、包装日期和编号以及数量等进行检查验收。
(4)工地应设置水泥仓库或水泥罐，位置应选高地势处。
对不同强度等级、品种、包装日期的水泥不得混合存放，不同品种的水泥严禁混合使用。
水泥生产日期超过3个月，必须对其性能进行检验，符合要求方可使用。
(5)试验室应对进场的每批水泥及时进行检测复测。
检测项目包括细度、凝结时间、安定性、强度等。
2．粉煤灰(1)道路水泥、硅酸盐水泥和普通水泥中可掺人适量i、ⅱ级原状或磨细干粉煤灰，以提高水泥混凝土强度和耐久性能。
各种混合水泥不得掺用粉煤灰，不得使用潮湿粉煤灰，禁止使用已结块的湿排干燥粉煤灰。
(2)粉煤灰在混凝土配合比计算中应采用超掺法，超掺系数i级灰1.2～1.4；ⅱ级灰1.5～1.7。
