钢网开口设计规范样本

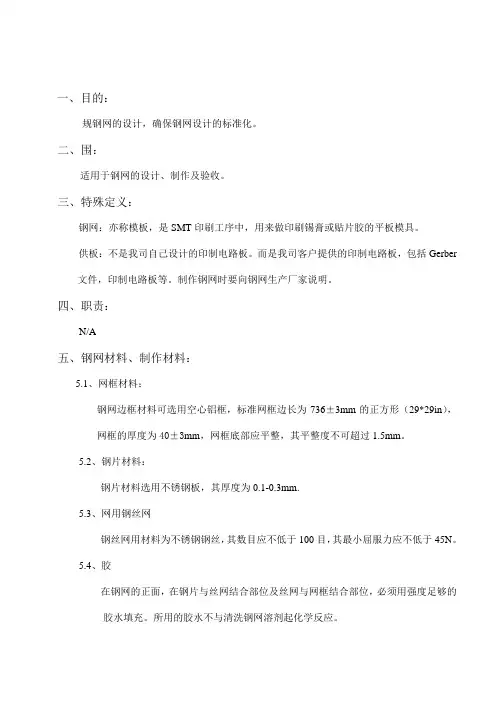

钢网开口设计规范
一、目的：规钢网的设计，确保钢网设计的标准化。
二、围：适用于钢网的设计、制作及验收。
三、特殊定义：钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。
供板：不是我司自己设计的印制电路板。
而是我司客户提供的印制电路板，包括Gerber 文件，印制电路板等。
制作钢网时要向钢网生产厂家说明。
四、职责：N/A五、钢网材料、制作材料：5.1、网框材料：钢网边框材料可选用空心铝框，标准网框边长为736±3mm的正方形（29*29in），网框的厚度为40±3mm，网框底部应平整，其平整度不可超过1.5mm。
5.2、钢片材料：钢片材料选用不锈钢板，其厚度为0.1-0.3mm.5.3、网用钢丝网钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服力应不低于45N。
5.4、胶在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的胶水填充。
所用的胶水不与清洗钢网溶剂起化学反应。
钢网开口设计规范7.9.4、当接地焊盘尺寸小于4*4时，当如下图a、b小于1.0mm，在长度及宽度方向各缩10%，即长度方向两边各缩5%，宽度方向两边各缩5%。
7.10、屏敝罩在长度方向：每开桥距4mm,中间架桥宽0.8mm，四周角处开宽为1.5mm~2.0mm的桥；宽度方向：侧与焊盘平齐，若屏蔽罩外侧与元器件距离大于0.8mm时，钢网开口向外扩0.1mm；若屏蔽罩外侧与元器件距离小于0.8mm时，宽度方向按照1：1开口。
7.11、兼容性设计：在元器件包含另一器件的兼容设计中，两个器件不能开在一钢网上，对贴装器件进行开口，另一个器件不要开口；若两个器件都有会用到的情况，则开两钢网。
0.8 41.5-2.0钢网开口设计规范（包含设计：在钢网开口中不能共用一钢网）并列设计的器件可以共用一钢网。
（并排设计：可以共用一钢网）7.12、不在以上规之列的焊盘开口设计，除非产品工艺师特殊说明，否则均按与焊盘1：1的关系设计钢网开口。

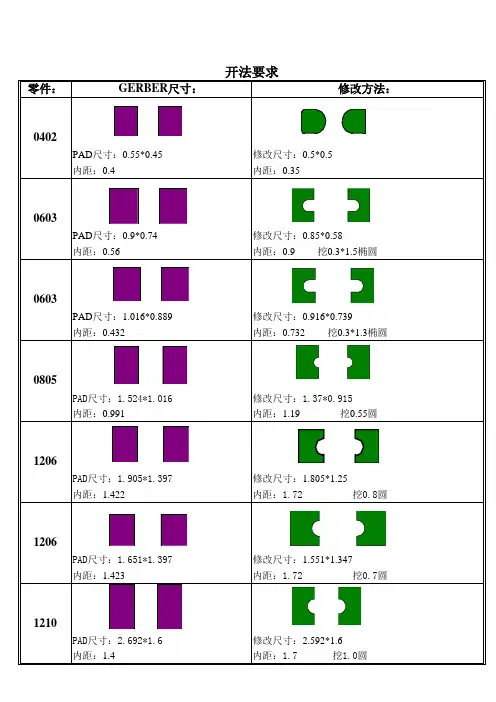

钢网开孔规范
开法要求
零件： GERBER尺寸： 修改方法：
六脚晶体
P=0.95 PAD尺寸：0.508*1.016 内距：1.575 PAD尺寸：0.508*1.016 内距：1.575
五脚晶体
P=0.95 大PAD尺寸：0.825*1.56 小PAD尺寸：0.55*1.56 内距：0.59 大PAD尺寸：0.825*1.56 小PAD尺寸：0.55*1.56 内距：0.79 三脚边两大PAD各旁移0.05
IC
P=0.6 PAD尺寸：0.254*1.321 内距：18.39 PAD尺寸：0.22*1.42 内距：18.49
QFN
P=0.5 PAD尺寸：0.279*0.813 内距：3.985 接地尺寸：3.2*3.2 PAD尺寸：0.23*0.915 内距：4.031 接地尺寸：4个直径0.8的圆（P=1.5）
开法要求
零件： GERBER尺寸： 修改方法：
QFN
P=0.5 PAD尺寸：0.279*0.939 内距：4.149 接地尺寸：0.829*0.829，0.829*1，1*1 PAD尺寸：0.23*0.84 内距：4.345 接地尺寸：9个直径0.6的圆（P=1.0）
QFN
P=0.5 PAD尺寸：0.305*1.017 内距：4.987 接地尺寸：4.089*4.089 PAD尺寸：0.23*1.015 内距：5.181 接地尺寸：16个直径0.6的圆（P=1.0）
坦质电容
CT PAD尺寸：2.794*2.413 内距：3.988 修改为：2.644*2.313 内距：4.188 挖1.2圆
电感L
PAD尺寸：1.397*1.016 内距：2.032 修改为：1.297*1.016 内距：2.232 挖0.6圆

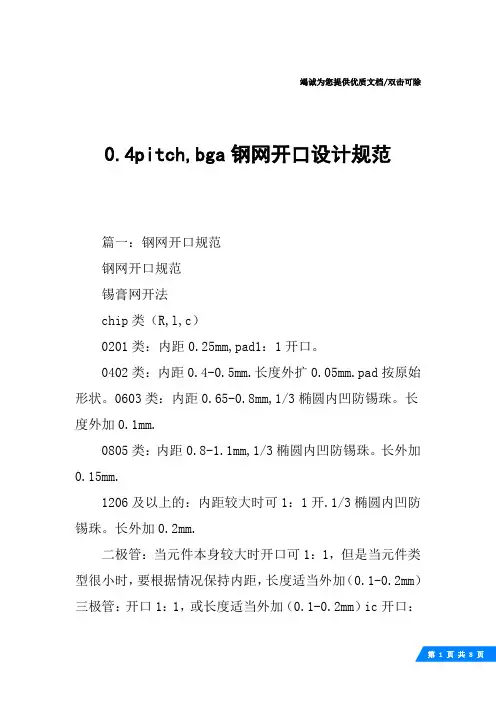

0.4pitch,bga钢网开口设计规范
竭诚为您提供优质文档/双击可除0.4pitch,bga钢网开口设计规范篇一：钢网开口规范钢网开口规范锡膏网开法chip类（R,l,c）0201类：内距0.25mm,pad1：1开口。
0402类：内距0.4-0.5mm.长度外扩0.05mm.pad按原始形状。
0603类：内距0.65-0.8mm,1/3椭圆内凹防锡珠。
长度外加0.1mm.0805类：内距0.8-1.1mm,1/3椭圆内凹防锡珠。
长外加0.15mm.1206及以上的：内距较大时可1：1开.1/3椭圆内凹防锡珠。
长外加0.2mm.二极管：当元件本身较大时开口可1：1，但是当元件类型很小时，要根据情况保持内距，长度适当外加（0.1-0.2mm）三极管：开口1：1，或长度适当外加（0.1-0.2mm）ic开口：0.4ph:w=0.185mm.l内切0.1mm,外加0.15mm.(ic,qFp)0.5ph:w=0.22mm.l内切0.1mm.外加0.15mm.(qFp/qFn)l外加0.15mm，不内切。
（ic）0.65ph：w=0.28-0.32mm.l外加0.15-0.2mm.，0.8ph:w=0.38-0.42mm.l外加0.15-0.2mm.1.0ph:w=0.50-0.55mm.l外加0.15-0.2mm.1.27ph:w=0.60-0.70mm.l外加0.2mm.plcc:宽度1：1.长外加0.2mm.接地开法：面积开60%-70%。
大于1.2mm的架筋分割。
筋宽为0.3mm.，当接地面积很大时，可开“井”字型，此时的筋要用0.40mmbga开口：0.4ph：0.24-0.26mm，方形导圆角通常开0.25mm0.5ph:0.28-0.30mm，方形导圆角，通常开0.30mm0.65ph：￠=0.38mm.0.8ph:￠=0.45mm.1.0ph:￠=0.55mm1.27ph:￠=0.65mm功率晶体开口：小功率晶体开法：此类功率晶体开法：如左图所示，中间切除部分为1.50mm，然后两头的元件都向外边加0.20mm此类功率晶体开法：在1：1的基础上上下两处pad各外扩0.15-0.20mm大功率晶体开法：此类功率晶体开法：大pad内切整体长度的25%，然后架筋分割。
钢网开口设计规范
6.3.1制作方式为正反面半刻,MAＲK点最少制作数量为对角2个,根据PCＢ资料提供的大小及形状按1:1方式开口。
6.3.2MAＲK点的选择原则：PＣB上的两条对角线上的四个MＡRK点可以不全部制作出来，但至少需要对角的二个MARＫ点。如果只有一条对角线上两个MＡRK点，则另外一个MＡRK点需满足到此对角线的垂直距离最远的原则选点。
适用于本公司所有钢网的设计、制作及验收。
3.特殊定义:
钢网:亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。
供板：我司自己设计的印制电路板。我司提供的印制电路板,包括Gｅrｂer文件,印制电路板等。制作钢网时要向钢网生产厂家说明。
4.职责：
钢网开制人员编制《钢网制作要求》,上传ＰDM,再由采购部将钢网制作要求和PＣB文件发给供应商加工，《钢网加工要求》详见附件一。
钢网开口设计规范
———————————————————————————————— 作者：
———————————————————————————————— 日期:
1.目的
规范SMＴ车间的钢网厚度及开孔标准,保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证,从而提升整体的焊接质量水平。．
2.适用范围
元件类型
间距
钢网厚度
CHIP
０４02
0.１2mm
０201
0.10ｍｍ
QFP(QFＮ）
0.65
0.13mm
0.５0
12mm
0.40
0.10mm
0.３0
0.10mｍ
BGA
1.25～1.27
０．１5ｍm
1．０0
０.13ｍｍ
0.５~0.８
研华科技钢网开孔规范
开孔(钢网厚度： 0.12)
中间接地开孔
外排1:1开,整体向外 移0.1mm
(两端导圆脚） 铺7*7的0.4mm的圆，其 pitch为0.6
内排1:1开 (两端导圆脚）
开孔(钢网厚度： 0.12)
中间接地开孔
0.5Pitch Dual Row QFN
1410007460
0.2540*0.5.5MM
如果外扩的范围比较 大，有干涉旁边的零 件，那就可外扩0.2或
0.3
OSC,Y类零件 （4P)
功率晶体 功率晶体 功率晶体
功率晶体
1:1开
不需外扩
针对此零件尾部1/3切
通，三边外扩0.3mm，
开3*4,球直径
其余点状上锡
0.7mm,pitch1.5mm,离
小pin的方向需保留0.2
红色框选的8pin 1:1
开,前导0.05圆角
0.18
内切0.1,外拉0.1MM
0.2286
长度内切0.1mm,外拉 0.1MM,接地面积缩成 60%,架0.3十字桥，不
需避孔
1
外拉0.3MM
宽度按IC的同pitch宽 度
长度外加0.2mm
connecter 2X50P
电感(比较大）
排阻 SOT(5P/6P)
三边各外扩0.5MM，架0.3十字桥
connecter connecter connecter
1.25PICH
USB
0.5PICH
1.27PICH
大PIN外移0.2
小PIN外扩0.3,宽度同 IC
外四PIN外移0.1MM
小PIN内切0.1外扩0.2, 宽度同IC
大PIN外移0.2
小PIN外扩0.2,宽度开 0.7MM
钢网开口规范
SMT钢网制作资料一、网框二、绷网及贴片方式三、钢片厚度选择四、字符五、开口方式2):23”*23”3):650*550MM4):470*370MM不同印刷机对应的网框大小见附表二、绷网及贴片1.绷网：A.丝网种类： a:)聚脂网B.丝网目数： 90~100目C.粘网胶水： a:)G18 b:)AB胶D丝网张力： 36~40N.CM2贴片：A.钢片后处理： a:)激光切割 b:)孔壁抛光 c:)表面抛光B.贴片胶水 a:)AB胶 b:)H2 c:)G18+保护胶C.保护胶带 a:)UV胶带D.网板张力 40~50 N.CM三、钢片：1）钢片厚度：A）为保证有足够的锡浆/胶水及焊接质量，常用推荐钢片厚度为：a)印锡网为0.15m mb)印胶网为0.2mmc)如有重要器件（PLCC、SOIC、SOJ、BGA、QFP）为保证印浆量和焊接质量，一般来说由0201CHIP 、IC、QFP的PITCH来决定：PITCH≤0.4MM或0201CHIP T≤0.12MM；PITCH＞0.4MM T＞0.12MM 2）钢片尺寸：为保证钢网有足够的张力和良好的平整度，钢片尺寸大小,详见笫七部分中的《切割钢片尺寸确定》.四、字符：为能方便钢网适合生产的机型和使用状况以及与客户之间的沟通，通常建议在钢网上刻上下面的字符号：MODEL:（客户型号）P/C:（本公司编号）TH:（钢网厚度）DATE:（生产日期）年-月-日五．开口方式I．锡浆网〈I〉喷锡PCB、沉金PCB开口设计1．CHIP元件的开口设计<i> V型方式A）0402保持内距0.4~0.5MM,特殊要求除外B) 0603：建议如下开口内切0.05~0.1MM,保持间距0.75~0.85MM、内凹0.2MM，R=0.05MM 备注：如果内切大于0.1MM，则在外侧扩上内切超过0.1MM之后的数据以补足锡膏C) 0805：建议如下开口内切0.05~0.1MM,保持间距0.95~1.2MM、内凹0.3MM，R=0.1 MMD）1206内切0.1MM V型防锡珠，，但内距不大于2.2MM，R=0.1MME）1206以上封装只内切0.1MM，V型防锡珠，内距不予考虑。
钢网开孔规范(大全)
23
特殊开法 (2605201/301)
0.5pitch
QFN thermal pad
24
特殊开法 (2757401 S2/
2760101 S1)
0.5pitch
QFN thermal pad
25
特殊开法
All
(2605201/301)
QFN
(2666001 S1
26
PU17&PU18) 焊盘形状类似
信号pin:椭圆1.27*0.9mm & Φ1.0mm Lock pin :Φ1.7mm
2.0pitch 信号pin孔径: Φ1.016mm(40mil)
2.55pitch 信号pin孔径: Φ1.0/ Φ1.1
2.5pitch 信号pin孔径: Φ1.0/ Φ1.1
此零件俗称“小椅子” 信号pin孔径: Φ1.0mm& Φ1.3mm &Φ1.4mm
截图案例为2590701 信号pin:Φ1.14mm Lock pin :椭圆4.0*1.8mm VGA P/N: 6012B0253503
信号pin:Φ0.838mm(1.58pitch) Lock pin :椭圆L*W
信号pin孔径：Φ40mil(1.016mm) Post柱孔径 :Φ90.55mil(2.299)(塑胶定位柱不上锡)
于BGA pad,呈方
形或圆形
1.0Pitch
(2666001 S1
26
PU17&PU18) 焊盘形状类似
于BGA pad,呈方
形或圆形
1.0Pitch
DIMM connector 27 (2532001 S1 J6) 0.6Pitch
28
钢网开口设计规范标准
一、目的：规钢网的设计，确保钢网设计的标准化。
二、围：适用于钢网的设计、制作及验收。
三、特殊定义：钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。
供板：不是我司自己设计的印制电路板。
而是我司客户提供的印制电路板，包括Gerber 文件，印制电路板等。
制作钢网时要向钢网生产厂家说明。
四、职责：N/A五、钢网材料、制作材料：5.1、网框材料：钢网边框材料可选用空心铝框，标准网框边长为736±3mm的正方形（29*29in），网框的厚度为40±3mm，网框底部应平整，其平整度不可超过1.5mm。
5.2、钢片材料：钢片材料选用不锈钢板，其厚度为0.1-0.3mm.5.3、网用钢丝网钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服力应不低于45N。
5.4、胶在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的胶水填充。
所用的胶水不与清洗钢网溶剂起化学反应。
六、钢网标识及外形容：在元器件包含另一器件的兼容设计中，两个器件不能开在一钢网上，对贴装器件进行开口，另一个器件不要开口；若两个器件都有会用到的情况，则开两钢网。
（包含设计：在钢网开口中不能共用一钢网）并列设计的器件可以共用一钢网。
（并排设计：可以共用一钢网）7.12、不在以上规之列的焊盘开口设计，除非产品工艺师特殊说明，否则均按与焊盘1：1的关系设计钢网开口。
注：对于钢网开口设计中未标注倒角尺寸的直角图形，在实际的钢网开口图形设计中，均倒圆脚。
倒角半径R=0.05mm。
八、供板钢网开口设计：8.3.2、钢网开口：器件类型 X 尺寸（mm ）备注 0402*2 与我司自己设计的板开口尺寸相同 见前7.5.2 0402*4 与我司自己设计的板开口尺寸相同 见前7.5.2 0402*8 与我司自己设计的板开口尺寸相同 见前7.5.20603*2钢网开口之间距离为0.32若元器件所对应的焊盘间距尺寸X 大于0.32，则按照X 的实际尺寸进行开口。
钢网开孔规范1
焊脚宽度 0.22mm 开孔 0.28mm 0.31mm 0.5mm 0.65mm 0.8mm
引角长度为0.70.9mm
0.9mm以上引角长充不需 扩
开孔方式
Pitch为0.5mm的排容，焊脚开孔0.25mm，外扩 0.1mm，四个外角外扩0.05mm.
Pitch为0.5mm的排阻，焊脚开孔0.22mm*0.5mm 扩0.1mm，内缩0.1mm四个外角外扩0.05mm.
0.3mm，功能焊盘的中间100%开制并外 扩0.3
开孔方式 开孔方式 开孔方式
左边的三个焊盘PIN角在保证安全间距后外扩 0.5mm,中间那个焊盘外扩0.5mm，右边的二个PIN
上下各外扩0.3mm
两个
中间两个焊盘开制 0.5mm*0.9mm两边开
制0.9mm*.45mm
元件中间两个焊盘加 十字架，边上两个焊
0.4mm
Pitch
0.45mm
0.5mm 0.6mm 0.65mm
焊脚开孔倒纯角
0.17mm/18mm
0.20mm
0.22mm 0.28mm 0.32mm
0.4mmPitch的 钢网厚度开制
Pitch
0.4mm 0.5mm
0.6mm
0.65mm 0.75mm 0.8mm
1mm
焊盘开方孔
0.24mm方孔倒圆角 0.29mm
盘90&开制
功能PIN脚在原始焊 盘的中间开1.1mm的 长度，固定脚在原始 焊盘上中间的上方开 制两个点，每个点的
形状为
21:射频开 关
22：联芯 科技的大
24： 0603&0805
25：智能 手机主芯
25
形状为 0.75*0.95mm，高出
钢网开口设计规范
焊盤 編號
長:a
寬:b
內 (間) 距:c
c
參考 型號
備注
PRN0402 *4 Pconnect or PSOP IC PQFP IC PQFN IC
a
b
SRN040 2*4 Sconnec tor
x=a0.06 X=a+ 0.1 X=** X=** X=**
開网型號: 6291系列
跟進結果 : ok
說明:
有無其它副作用: 無 說明: X’=a y’=b Z’=c
y x
z t v
x=a+0.06 mm
y=b+0.12 mm v=d+0.06mm t=e
v=d+0.1mm
t=e
( 采用如圖分割的方式,网格線寬為0.4mm,中 心橢園的大小為PAD位的1/5左右,可按焊 盤大小而定.) 13
6330CC
SOT-23 (三极管)
SOT-25 (三极管)
SSOT23
SSOT25
X=a+ 0.5
X=a+ 0.5
y=b+0 .1
y=b+0 .1
SOT-26 (三极管)
SSOT26
X=a+ 0.5
y=b+0 .1
2
數據庫三
焊盤尺寸 開口尺寸
回上頁
內(間) 距:c
c c c c c
元件 類型
SOT-89 SOT-223 SOT-252 SOT-263 FUSE RN0603* 4 (排阻) RN0603* 5 (排阻)
Z’
钢网开口设计规范【可编辑范本】
一、目的:规范钢网的设计,确保钢网设计的标准化。
二、范围:适用于有限公司钢网的设计、制作及验收。
三、特殊定义:钢网:亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具.供板：不是我司自己设计的印制电路板。
而是我司客户提供的印制电路板,包括Ｇerbｅr 文件,印制电路板等。
制作钢网时要向钢网生产厂家说明.四、职责:N/A五、钢网材料、制作材料：５.1、网框材料:钢网边框材料可选用空心铝框,标准网框边长为736±３mｍ的正方形(2９*29iｎ)，网框的厚度为4０±3mm,网框底部应平整，其平整度不可超过1.5mm。
５。
2、钢片材料:钢片材料选用不锈钢板，其厚度为０.1－0.3mm。
5。
3、张网用钢丝网钢丝网用材料为不锈钢钢丝,其数目应不低于100目，其最小屈服张力应不低于45Ｎ。
５．4、胶在钢网的正面,在钢片与丝网结合部位及丝网与网框结合部位,必须用强度足够的胶水填充。
所用的胶水不与清洗钢网溶剂起化学反应。
钢网开口设计规范口在长度及宽度方向各内缩5％，即长度方向两边各内缩２。
5%，宽度方向两边各内缩２．５%.7.9.4、当接地焊盘尺寸小于４*4时,当如下图a、b小于1。
0mm,在长度及宽度方向各内缩10％，即长度方向两边各内缩5%,宽度方向两边各内缩5%。
７。
１0、屏敝罩在长度方向:每开桥距４ｍm,中间架桥宽０。
8mm，四周角处开宽为1。
５mｍ~２.０ｍm的桥;宽度方向：内侧与焊盘平齐，若屏蔽罩外侧与元器件距离大于0.8mm时,钢网开口向外扩０。
１mm；若屏蔽罩外侧与元器件距离小于０．8mm时,宽度方向按照1:１开口。
7。
1１、兼容性设计：0.8 41.5-2.0钢网开口设计规范在元器件内包含另一器件的兼容设计中，两个器件不能开在一张钢网上，对贴装器件进行开口，另一个器件不要开口;若两个器件都有会用到的情况，则开两张钢网。
(包含设计:在钢网开口中不能共用一张钢网)并列设计的器件可以共用一张钢网。
钢网制作及开制钢网规范
鋼網制作及開制鋼網規范一．网框二．绷网方式三．钢片厚度四． MARK点刻法五．字符六．开口通用规则七．开口方式一．网框常用网框推荐型号：１）29”x29” 2 ）23”x23” 3 ）650mmx550mm 4 ）600x550mm 印刷机的大小不一样，对网框的大小要求也会不一样，所以具体网框的大小要视印刷机的情况而定。
二．绷网方式若须电解抛光先将钢片电抛光处理,保证钢片光亮,无刺然后选择合适的绷网方式１．黄胶＋DP100 +铝胶带绷网方式: 因DP100本身耐清洗,再加上铝胶带保护,故不会脱网. ２．黄胶＋DP100 +S224保护漆绷网方式: DP100不会受清洗剂腐蚀,S224保护漆可使丝网不漏光及更美观. ３．黄胶＋DP100内部全部封胶的绷网方式: 此种绷网方式可耐任何清洗剂清洗.而且美观,客户在清洗网板时更方便. ４．黄胶＋DP100两面封胶的绷网方式: 此种绷网方式可耐超声波清洗三．钢片 1. 钢片厚度(厚度可用0.1mm-0.3mm) （１）为保证足够的锡浆/胶水量及焊接质量，常用推荐钢片厚度为：印胶网为0.2mm, 印锡网为0.15mm; （２）如有重要器件（如QFP 、CSP、0402、0201、COB等元件），为保证印锡量和焊接质量，印锡网钢片厚度的選擇較重要。
2. 钢片尺寸为保证钢网有足够的张力和良好的平整度，通常建议钢片距网框内侧保留有20～30mm. 四． MARK点刻法视客户的印刷机而定，有印刷面半刻，非印刷面半刻，两面半刻，全刻透封黑胶和全刻透不封黑胶。
五．字符为能方便区分钢网适合生产的机型、使用状况以及与客户之间的沟通，通常建议在钢网上刻以下字符：客户型号（MODEL）、本厂编号（P/C）、钢片厚度（T）、生产日期（DATE）. 六．开口通用规则１. 测试点,单独焊盘,客户无特殊说明则不开口. ２. 中文字客户无特殊要求不刻. 七．开口方式 (一) 印刷锡浆网１Chip料元件的开口设计: (１) 封装为0402的焊盘开口1:1; (２) 封装为0603及0603以上的CHIP元件。
钢网开口设计规范标准
1.目的规范SMT车间的钢网厚度及开孔标准，保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证，从而提升整体的焊接质量水平。
.2.适用范围适用于本公司所有钢网的设计、制作及验收。
3.特殊定义：钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。
供板：我司自己设计的印制电路板。
我司提供的印制电路板，包括Gerber文件，印制电路板等。
制作钢网时要向钢网生产厂家说明。
4.职责：钢网开制人员编制《钢网制作要求》，上传PDM，再由采购部将钢网制作要求和PCB文件发给供应商加工，《钢网加工要求》详见附件一。
5.钢网材料、制作材料：5.1、网框材料：钢网边框材料可选用空心铝框，一般常用网框有以下几种：29X29inch 23X23inch650X550mm 550X500mm 。
5.2、钢片材料：钢片材料选用不锈钢板，其厚度为0.1-0.3mm.。
5.3、张网用钢丝网钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服张力应不低于45N。
5.4、胶水在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的胶水填充。
所用的胶水不与清洗钢网溶剂起化学反应。
6.钢网标识及外形内容：6.1、外形图：6.2、PCB位置要求：一般情况下，PCB中心，钢网中心，钢网外框中心需重合，三者中心距最大值不超过3.0mm。
PCB，钢片，钢网外框的轴线在方向上应一致，任两条轴线角度偏差不超过20。
6.3、MARK点的制作要求6.3.1 制作方式为正反面半刻，MARK点最少制作数量为对角2个，根据PCB资料提供的大小及形状按1：1方式开口。
6.3.2 MARK点的选择原则：PCB上的两条对角线上的四个MARK点可以不全部制作出来，但至少需要对角的二个MARK点。
如果只有一条对角线上两个MARK点，则另外一个MARK 点需满足到此对角线的垂直距离最远的原则选点。
6.3.3 涉及其他特殊情况，制作前通知钢网制作商。
钢网开孔规范A06(无铅)
1:0.8 1.1.1 1:1 R
保证内距1:1,内开狐形 0.25mm,两边1:0.8,长向外 延长0.1mm(1:1.1)
1206以上 零件 電 容/電感
保持1:1开孔
鋼網製作規范
0805与 1206共用 PAD
1.2
1.1
0805 PAD(蓝色部分)内距 1.1mm,宽开1.2mm,1206 PAD开面积的110%(黑色部 分).
BGA (itc h)
开Φ0.6
BGA (1.27pit ch)
开Φ0.8
功率晶體
大PAD不用架桥1:1开制,两 个小PAD四边外加0.1mm.
螺丝孔
螺丝孔开120%,中间架桥宽 0.3mm(红色为开孔部分)
鋼網製作規范
内切
QFN(0.5p itch)
此QFN改为宽开0.22mm,内 切0.1mm,外延0.1mm,接地 PAD外四边切0.2mm
備註:
1.所有IC边脚有加大的则大。
蝕刻編號,流向 鋁框尺寸 鋁材規格 MARK點數量 MARK點方式 排版方式 流向標示
736*736框形背面半刻，550*600框形则是正背面半刻 居 中
箭頭標示基板流向
二﹒開孔尺寸﹐形狀標准. 開孔尺寸﹐形狀標准.
零件類別 原始尺寸（供參考） 開孔尺寸 開口規範說明
0402零件
保持1:1开孔
0603,080 5,1206零 件 電阻/電 容/電感
0.65pitc h IC
各IC脚的PAD宽度0.29mm, 长内加0.15mm外加0.1mm.
鋼網製作規范
0.5pitch QFP
各PAD宽开0.22mm,长向外 延长0.1mm,(有接地的,接 地保持1:1开制)
钢网开网规范
一、二、范围三、印刷格式：PCB外形居中，550x650时PCB边长对钢网长边。
①有0.5间距的BGA用0.08MM、0.10MM、0.12MM； ②有0.4间距BGA用0.08MM、0.10MM；备注：钢片的厚度要根据产品的实际情况选用。
建立开网规范，防止钢网开孔产生的品质问题。
SMT车间加工类型：激光加电抛光②29x29英寸40mmx 40mm无钻孔。
（龙旗钢网默认为此外框）焊盘过板孔: 避孔MARK点: 需要正反面半刻，如距板边没有5mm，且必需再追加两个在板内的mark点。
钢片厚度：③有01005小元件用0.08MM； ④其它情况均用0.12MM；⑤有特殊要求时按邮件为准。
外框、型材规格: ①550*650MM/30*40mm/模板厚度（T）Area Radio（面积比）：焊盘开孔面积/孔壁面积Chip类: 附件要求优先，没有按照规范制作。
其他类: 附件要求优先，没有按照规范制作。
测试点 :一般不开IC散热焊盘: 要开1.模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.66，当开口长度远大于其宽2.通用规则：3.两个相邻元件的边缘距离≥0.30MM,如小于0.30MM时须做分割处理2.单个PAD不能大于3X4MM，超过的应用0.4~~0.5MM的线分割，分成的PAD≤2X2MM。
插件通孔: 一般不开1、基本要求：(PCB)型号:按邮件要求，无要求时请按Gerber文件的名称资料 :一般有Gerber或PCB，多种资料时以PCB为准钢网开网规范度（如IC时），则需考虑其宽深比和面积比。
(Aspect Radio(宽深比)；开孔宽度（W）序零件原始PAD尺寸钢网开口尺寸说明102011）PAD开口为0.32*0.37mm，2）内距为0.24mm。
204021)大小1:1开，内侧R倒圆角(R=1/2宽)0.40≤S≤0.50，2)当S>0.50，内移至S=0.50；S<0.40外移至S=0.40306031)倒角梯形开法，L1=1/4L，W1=1/4W，0.7≤S≤0.8，2)当S>0.80，内移至S=0.80；3)当S<0.70，外移至S=0.70408051)倒角梯形开法，L1=1/3L，W1=1/3W，0.9≤S≤1.1，2)当S>1.10，内移至S=1.10；3)当S<0.90，外移至S=0.9051206以上倒角梯形开法，L1=1/3L，W1=1/3W6三极管按焊盘大小1:1开。
钢网开口规范
开口规范主题钢网开口数据适用范围公司钢网制作开口规范有效期长期分发部门一、通用规则：1、模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.60，当开口长度远大于其宽度（如IC时），则需考虑其宽深比和面积比。
(Aspect Radio(宽深比)；开孔宽度（W）/模板厚度（T）Area Radio（面积比）：焊盘开孔面积/孔壁面积)；2、单个PAD不能大于3X4mm，超过的应用0.2~~0.5mm的线分割，分成的PAD≤2X2mm；3、两个相邻元件的边缘距离≥0.25mm,如小于0.25mm时须做分割处理，(卡座、屏蔽罩外加安全距离0.30mm以上)；4、天线焊盘,马达焊盘,金手指、金边，后焊孔及测试点无要求时，默认不用开孔,5、总体的开口面积(钢网空的总和)需要标示在钢网上面.6、板边对应钢网长边。
7、MARK点非印刷面半刻（即底面或PCB面半刻），数量最少刻对角4个,另外每小拼板如果有mark点也需要刻.二、钢网字符标识.按照厂家自行编号三: 开口方式序号零件原始PAD尺寸钢网开口尺寸说明(单位mm)1 02011、封装为0201元件长外扩10%并四周倒R＝0.03mm的圆角，保持内距0.23mm2 04021、大小1:1开，内距0.4mm（当间隙小于0.4mm时需外移至0.4mm；当间隙大于0.4mm时需内扩至0.4mm）2、倒角梯形1/33 0603 1、内距内切或内加保持0.6mm2、外三边加大10%3、三角形防锡珠（无铅）4 0805 1、外三边加大10%2、三角形防锡珠（无铅）5 1206(及以上)1、外三边加大10%2、三角形防锡珠（无铅）主题手机钢网开口数据适用范围公司手机钢网制作开口规范有效期长期分发部门序号零件原始PAD尺寸钢网开口尺寸说明6 三极管(Q)按焊盘大小1:1开。
7 二极管(D)内切三分之一,内切的部分中间留三分之一上锡。
8 四角元件按焊盘大小1:1开。
9 排阻排容(1)1、宽照公司工艺IC规范开，不内切；2、长外加0.15，两端倒圆角；3、外四角大时，外四角内切10%开。
钢网开口规范
1．CHIP料元件
封装为0201元件长外扩10%并四周倒R＝0.03mm的圆角。间隙保证不得小于9MIL大于11MIL.
封装为0402元件开孔如下图（当间隙小于0.4mm时需外移至0.4mm；当间隙大于0.4mm时需内扩至0.4mm）：
PITCH＝0.3mm，W＝0.16MM，L外移0.1mm，并两端倒圆角（若长度<0.8mm时,长向外加长0.15mm）。
3.20.5PITCH QFP,宽度方向0.23mm，长度方向内切0.1mm,外扩0.1mm；
0.5PITCH QFN宽度方向0.23mm，长度方向外扩0.1mm；
丝印框起引脚的为QFN，如右图；其它照3.1要求。
8.焊盘的一边≥4mm，同时另一边≥3mm时，此焊盘应架桥，桥宽为0.4mm。
9.当文件有屏蔽罩时应避开通孔，在拐角处一定要架桥宽为0.5mm的直桥，其余部分的长度不能超过4mm处架桥，桥宽为0.5mm。宽度向外扩0.2mm，同时与周边焊盘必须保证有0.3mm的安全距离。
10.电解电容长外加0.10MM（此类在制作时如无特殊要求，一律不做架桥处理）
封装为0603元件开孔如下图（当间隙小于0.6mm时需外移至0.6mm大于0.72MM时内扩至0.72MM）：
封装为0805以上(含0805)元件开孔如下图：
FUSE．MELF开孔如下图
大CHIP料无法分类的按焊盘面积的90%开口；
二极管按焊盘面积的100%开口。
一般通过元件的PITCH值,再结合标准焊盘大小来判定
封装类别(mil\mm) PITCH（mil）标准焊盘大小（长X宽）(mil)
0402(1005) P<55 25X20
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、目：
规范钢网设计，保证钢网设计原则化。
二、范畴：
合用于有限公司钢网设计、制作及验收。
三、特殊定义：
钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶平板模具。
供板：不是我司自己设计印制电路板。
而是我司客户提供印制电路板，涉及Gerber文献，印制电路板等。
制作钢网时要向钢网生产厂家阐明。
四、职责：
N/A
五、钢网材料、制作材料：
5.1、网框材料：
钢网边框材料可选用空心铝框，原则网框边长为736±3mm正方形（29*29in），网
框厚度为40±3mm，网框底部应平整，其平整度不可超过1.5mm。
5.2、钢片材料：
钢片材料选用不锈钢板，其厚度为0.1-0.3mm.
5.3、张网用钢丝网
钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服张力应不低于
45N。
5.4、胶
在钢网正面，在钢片与丝网结合部位及丝网与网框结合部位，必要用强度足够胶水
填充。
所用胶水不与清洗钢网溶剂起化学反映。
六、钢网标记及外形内容：
6.1、外形图：
7.9.4、当接地焊盘尺寸不大于4*4时，当如下图a、b不大于1.0mm，在长度及宽
度方
向各内缩10%，即长度方向两边各内缩5%，宽度方向两边各内缩5%。
7.10、屏敝罩
在长度方向：
每开桥距4mm,中间架桥宽0.8mm，四周角处开宽为1.5mm~2.0mm桥；
宽度方向：
内侧与焊盘平齐，若屏蔽罩外侧与元器件距离不不大于0.8mm时，钢网开口向外扩0.1mm；若屏蔽罩外侧与元器件距离不大于0.8mm时，宽度方向按照1：1开口。
7.11、兼容性设计：
在元器件内包括另一器件兼容设计中，两个器件不能开在一张钢网上，对贴装
器件进行开口，另一种器件不要开口；若两个器件均有会用到状况，则开两张
钢网。
0.8 4
1.5-
2.0
（包括设计：在钢网开口中不能共用一张钢网）
并列设计器件可以共用一张钢网。
（并排设计：可以共用一张钢网）
7.12、不在以上规范之列焊盘开口设计，除非产品工艺师特殊阐明，否则均按与焊盘1：
1关系设计钢网开口。
注：对于钢网开口设计中未标注倒角尺寸直角图形，在实际钢网开口图形设计中，均倒圆脚。
倒角半径R=0.05mm。
八、供板钢网开口设计：
由于不同客户提供供板其焊盘尺寸差别较大，因而钢网开口不用焊盘尺寸为根据，而依照器件引线间距（pitch）设计钢网开口。
8.1、BGA器件：
Ball pitch 钢网开孔形状
1.27mm 24mil/0.61mm 圆形
1.0mm 20mil/0.508mm 圆形
0.8mm 16mil/0.4mm 方形倒圆角
0.75mm 14.76mil/0.375mm 方形倒圆角8.2、QFP、QFN、SOP器件
pitch 钢网开孔
0.4mm 7.09mil/0.18mm
0.5mm 9.45mil/0.24mm
0.65mm 12.60mil/0.32mm
0.635mm 12.60mil/0.32mm
0.8mm 15.75mil/0.4mm
8.3、排阻元件：
8.3.1、元件封装尺寸和外形图：
8.3.2、钢网开口：
焊盘图
X
X X。
