数控车床加工多头螺纹的分析

合集下载

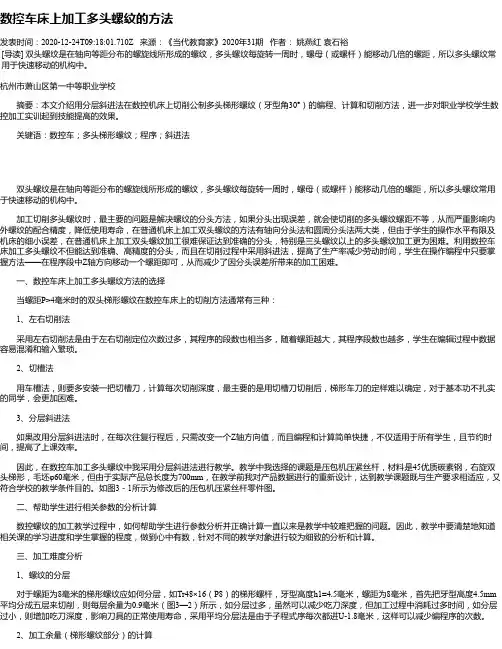

数控车床上加工多头螺纹的方法

数控车床上加工多头螺纹的方法

数控车床上加工多头螺纹的方法发表时间:2020-12-24T09:18:01.710Z 来源:《当代教育家》2020年31期作者:姚燕红袁石裕[导读] 双头螺纹是在轴向等距分布的螺旋线所形成的螺纹,多头螺纹每旋转一周时,螺母(或螺杆)能移动几倍的螺距,所以多头螺纹常用于快速移动的机构中。

杭州市萧山区第一中等职业学校摘要:本文介绍用分层斜进法在数控机床上切削公制多头梯形螺纹(牙型角30°)的编程、计算和切削方法,进一步对职业学校学生数控加工实训起到技能提高的效果。

关键语:数控车;多头梯形螺纹;程序;斜进法双头螺纹是在轴向等距分布的螺旋线所形成的螺纹,多头螺纹每旋转一周时,螺母(或螺杆)能移动几倍的螺距,所以多头螺纹常用于快速移动的机构中。

加工切削多头螺纹时,最主要的问题是解决螺纹的分头方法,如果分头出现误差,就会使切削的多头螺纹螺距不等,从而严重影响内外螺纹的配合精度,降低使用寿命,在普通机床上加工双头螺纹的方法有轴向分头法和圆周分头法两大类,但由于学生的操作水平有限及机床的细小误差,在普通机床上加工双头螺纹加工很难保证达到准确的分头,特别是三头螺纹以上的多头螺纹加工更为困难。

利用数控车床加工多头螺纹不但能达到准确、高精度的分头,而且在切削过程中采用斜进法,提高了生产率减少劳动时间,学生在操作编程中只要掌握方法——在程序段中Z轴方向移动一个螺距即可,从而减少了因分头误差所带来的加工困难。

一、数控车床上加工多头螺纹方法的选择当螺距P>4毫米时的双头梯形螺纹在数控车床上的切削方法通常有三种:1、左右切削法采用左右切削法是由于左右切削定位次数过多,其程序的段数也相当多,随着螺距越大,其程序段数也越多,学生在编辑过程中数据容易混淆和输入繁琐。

2、切槽法用车槽法,则要多安装一把切槽刀,计算每次切削深度,最主要的是用切槽刀切削后,梯形车刀的定样难以确定,对于基本功不扎实的同学,会更加困难。

3、分层斜进法如果改用分层斜进法时,在每次往复行程后,只需改变一个Z轴方向值,而且编程和计算简单快捷,不仅适用于所有学生,且节约时间,提高了上课效率。

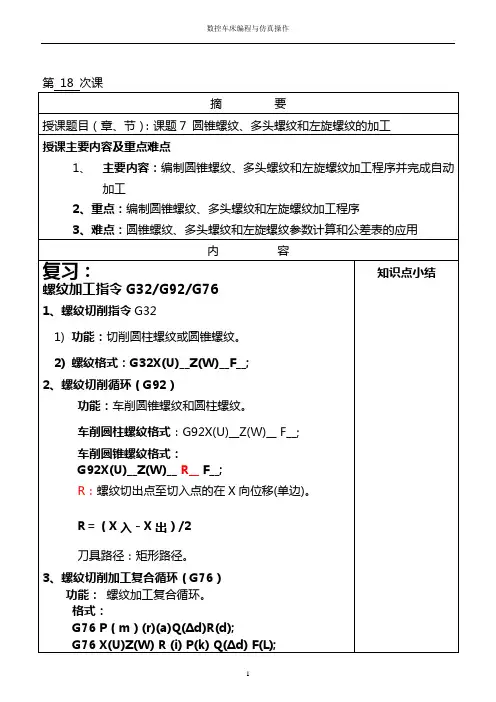

18 课题7圆锥螺纹、多头螺纹和左旋螺纹的加工(一)

18 课题7圆锥螺纹、多头螺纹和左旋螺纹的加工(一)
螺纹切削指令G32/G92
G32 X(U)__Z(W)___F___M__S__T___;
G92 X(U)__Z(W)___R___F___M__S__T___;
R:螺纹切出点至切入点的在X向位移(单边)。
R=(X入-X出)/2
2)刀具路径:
3)例题分析:加工练习1-4图示工件螺纹部分的外圆锥面和螺纹。
(程序O0004)
2、左旋螺纹:
1)程序指令:G32/G92/G76
左旋螺纹加工与右旋螺纹的区别:
刀具的走刀方向与右旋螺纹相反:主轴正转,刀具由床头向床尾方向走刀。
2)例题分析:
1-2、M30×3(p1.5)—6g—LH
计算查表:
d=30
d2=30-0.6495X1.5=29.026
查表:
基本偏差:
c牙型高度:h1=H5/8
d螺纹直径:公称直径、外螺纹大径d、外螺纹中径d2、外螺纹小径d1、内螺纹大径D、内螺纹中径D2、内螺纹小径D1
e螺距p:
f导程L:
g螺纹线数n:
h螺纹升角ψ:tgψ=L/πd2
计算公式:
公称直径:外螺纹大径d,内螺纹大径D
中径:d2=D2=d-0.6495p
牙形高度:h1=0.5413p
3、难点:圆锥螺纹、多头螺纹和左旋螺纹参数计算和公差表的应用
内 容
复习:
螺纹加工指令G32/G92/G76
1、螺纹切削指令G32
1)功ห้องสมุดไป่ตู้:切削圆柱螺纹或圆锥螺纹。
2)螺纹格式:G32X(U)__Z(W)__F__;
2、螺纹切削循环(G92)
功能:车削圆锥螺纹和圆柱螺纹。
车削圆柱螺纹格式:G92X(U)__Z(W)__ F__;

浅论多头螺纹的数控车床加工

浅论多头螺纹的数控车床加工

浅论多头螺纹的数控车床加工普通车床上多头螺纹的加工主要依赖于操作者的丰富经验和高超的技能,然而,在批量生产中,单靠操作者的个人经验和技能是无法保证生产效率和产品质量的。

在制造业高速发展的今天,高精度数控机床和高性能数控系统的应用使许多普通机床和传统工艺难以解决的问题变得相对容易,而且生产效率和产品质量得到了很大提高。

以下将从4个方面对多头螺纹的数控车床加工进行阐述。

1 螺纹的基本特征螺纹是机械零件上最常用的联接结构之一,它具有结构简单、拆装方便及联接可靠等优点,在机械制造业中广泛应用,如数控车床的主轴与卡盘的联结,方刀架上螺钉对刀具的坚固,丝杠螺母的传动等。

螺纹的种类较多,按断面形状一般可分为三角形、矩形、梯形、锯齿形和圆形螺纹;按照螺纹的线数不同,又可分为单线螺纹和多线螺纹。

由于用途不同,它们的技术要求和加工方法也不一样。

2 螺纹的加工方法2.1 螺纹的加工方法随着制造技术的发展,螺纹的加工,除采用普通机床加工外,常采用数控机床加工。

这样既能减轻加工螺纹的加工难度又能提高工作效率,并且能保证螺纹加工质量。

在目前的数控车床中,螺纹切削一般有3种加工方法:1)直进法易获得较准确的牙型,但切削力较大,常用于螺距小于3mm的三角螺纹。

加工方法是在加工过程中对刀具的Z轴(轴向方向)不进行改变,分次进给(直径方向),来完成螺纹的切削。

2)斜进法在每次往复行程后,除了做横向进刀以外,只在纵向的一个方向微量进给。

3)左右车削法在每次往复行程后,除了做横向进刀外,还需要向左或向右微量进给。

对于加工大螺距的螺纹,多头螺纹等零件,由于加工面太宽,接触面大。

用直进法的话,对于机床,刀具,工件都会产生很大的影响,甚至产生打刀,飞活,蒙车等现象。

所以,只有采取左右车削法来完成。

加工方法是通过改变Z轴的方向,也就是进刀起始点,来完成对螺纹一个侧面的加工,完了再加工另一侧面,最后对两侧面和底面修光。

这种方法叫左右进刀法。

注:是一个侧面一个侧面的加工,以减小刀具和工件的接触面积。

数控车床加工多头螺纹

数控车床加工多头螺纹

数控车床加工多头螺纹摘要:数控车床主要用来加工盘类或轴类零件,利用数控车床加工多头螺纹,能大大提高生产效率,保证螺纹加工精度,减轻操作者的劳动强度。

我通过多年的实践经验,对多头螺纹的加工要点和操作要领进行了总结,为多头螺纹的数控加工提供了理论依据。

关键词:数控车床多头螺纹编程在普通车床上进行多头螺纹车削一直是一个加工难点:当第一条螺纹车成之后,需要手动进给小刀架并用百分表校正,使刀尖沿轴向精确移动一个螺距再加工第二条螺纹;或者打开挂轮箱,调整齿轮啮合相位,再依次加工其余各头螺纹。

受普通车床丝杠螺距误差、挂轮箱传动误差、小拖板移动误差等多方面的影响,多头螺纹的导程和螺距难以达到很高的精度。

而且,在整个加工过程中,不可避免地存在刀具磨损甚至打刀等问题,一旦换刀,新刀必须精确定位在未完成的那条螺纹线上。

这一切都要求操作者具备丰富的经验和高超的技能。

然而,在批量生产中,单靠操作者的个人经验和技能是不能保证生产效率和产品质量的。

在制造业现代化的今天,高精度数控机床和高性能数控系统的应用使许多普通机床和传统工艺难以控制的精度变得容易实现,而且生产效率和产品质量也得到了很大程度的保证。

下面我将从四个方面对数控车床加工多头螺纹进行分析:一、螺纹的基本特征在机械制造中,螺纹联接被广泛应用,例如数控车床的的主轴与卡盘的联结,方刀架上螺钉对刀具的紧固,丝杠螺母的传动等。

圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连续凸起部分。

螺纹按其母体形状分为圆柱螺纹和圆锥螺纹;按其在母体所处位置分为外螺纹、内螺纹,按其截面形状(牙型)分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹及其他特殊形状螺纹,三角形螺纹主要用于联接,矩形、梯形和锯齿形螺纹主要用于传动;按螺旋线方向分为左旋螺纹和右旋螺纹,一般用右旋螺纹;按螺旋线的数量分为单线螺纹、双线螺纹及多线螺纹;联接用的多为单线,传动用的采用双线或多线;按牙的大小分为粗牙螺纹和细牙螺纹等,按使用场合和功能不同,可分为紧固螺纹、管螺纹、传动螺纹、专用螺纹等。

数控车教学中多头螺纹加工方法的探究

数控车教学中多头螺纹加工方法的探究
牙 中径 线 上对 应 两点 间的 轴向距 离称为 导程 如 三 头螺 纹导程 就 刀具 号 刀 具 名 称 主轴 转速 r \ mi n 进给 速度 m n l 、 m i n 切削 深度 m m 是三个螺距 , 为此 , 导 程 与 螺距 的 关 系式 为 L = P X n , 式 中 L指 的 l 9 3 o 外 固 粗车 B o o O . 2 2 是 螺纹 的 导程 ( mm) , n指 的是 螺 纹 的头 数 , P指 的 是 螺距 ( m m) 。 辜刀 精车 1 2 0 0 O . 0 5 多 头螺 纹各 螺旋槽 在 轴 向是等 距分 布 的 . 在 端 面上 螺旋 线的起 点 2 切断刀 粗车 3 5 0 O 是 等角度 分 布的 在 数控 车床 上加 工螺 纹 分线 的方 法跟 普通 车床 精车 8 0 0 1 样 有轴 向 分线 法和 圆周 分 线法 两种 . 对 于有主 轴 分度 功能 的数 控 车床 可 以采 用 圆周分 线法 . 不具 备主 轴分 度功 能 的经 济型 数控 3 螺纹刀 粗车6 0 0 精车 8 0 0 车床 常 用轴 向分 线 法 . 这 两种 分线 方 法在数 控 车床 上加 工螺 纹都 能 够得 到较 高 的分 线精度 3 . 基本 步骤 数控 车床 加 工多 头螺 纹编 程方 法 开机一 回参 考 点一 装 夹工件一 安装 刀具一 对 刀一 编 程 与程 因 系统 不 同 . 加 工 多头螺 纹 的方 法 也 不尽 相 同 。 有 的 系统 编 序调 试 运 行程 序 加 工工件。 检 测 并去 除毛 刺 完成加 工 程 时可 直接 给 出螺 纹的 头数 有 的 系统 需要给 出分 头角度 . 即第 4 . 注 意 事 项 条螺 纹螺 旋 线切入 工件 时的切入 点 . 与 第二 条螺 纹螺 旋线 切入 1 ) 工件 棒 料 的装 夹 装 夹 工件 棒料 时应 使 三爪 自定 心 卡盘 工件 时 的切 入 点之 间的 角度 如 双 头螺纹 的 分 头角度 是 3 6 o o ÷ 2 = 夹 紧工件 . 并 有 一 定 的 夹紧 长度 , 棒 料 的伸 出长 度 应 考虑 到 零件 1 8 0  ̄ . 三 头螺 纹的 分 头角度 是 3 6 0 0 +3 =1 2 0  ̄ . 四 头 螺 纹 的 分 头 角 度 的加 工长度 及 必要 的安 全距 离等 . 棒 料 中心 线尽 量 与主轴 中心 线 是 3 6 0 o + 4 = 9 0 9  ̄ 如 华 中世 纪 星 系统 用螺 纹 头 数和 分 头 角度 混 合 重合 , 以 防打 刀。 编 程 .螺纹 循环 指 令 为 G8 2.则 M 3 0 X 3 / 2的 螺纹 循 环 :程 序 为 2 ) 编 程 时 应 考虑 螺 纹 的 切入 和 切 出量 . 以 保证 螺 纹 导程 的 G 8 2X 2 9 . 2z 一 5 0 . 0C 2 P 1 8 0 F 3 . 式 中 C2 指 螺 纹的 头数 是 2 , P 1 8 0 致性。 指 双 头螺 纹 的分 头 角度 是 1 8 0  ̄ . F 3指螺 纹 的 导程 是 3 x a ma 。世 纪 3 ) 刀具 的 装 夹 。 车 刀不 能 伸 出太 长 : 刀 尖 应 与 主 轴 中心 等 星 系 统 用 G7 6编 程 时 . 取 消 了螺 纹 头 数 的 指 令 . 只 需给 出分 头 角 高; 螺纹 刀 装 夹时 , 应 用 螺 纹样 板进 行 对 中装 夹 ; 切 槽 刀要 装i f - ,

数控车床螺纹加工分析

数控车床螺纹加工分析

数控车床螺纹加工分析发布时间:2021-01-22T05:49:55.359Z 来源:《中国科技人才》2021年第2期作者:沈秀军亓宏展牛晓峰胡宗辉[导读] 数控车床加工等螺距螺纹,加工难度较大的典型代表是多线螺纹,主要是多线普通螺纹的牙型大小不均误差和加工精度误差大与容易扎刀等问题。

数控车床加工螺纹件必须将图纸技术要点、G92指令特点、装夹方式、加工步骤等分析清楚,遵循加工工艺的规律,才能设计出高水平的螺纹加工工艺方案,缩短加工时间,获得高质量的螺纹件。

沈秀军亓宏展牛晓峰胡宗辉山东能源重装集团莱芜装备制造有限公司摘要:数控车床加工等螺距螺纹,加工难度较大的典型代表是多线螺纹,主要是多线普通螺纹的牙型大小不均误差和加工精度误差大与容易扎刀等问题。

数控车床加工螺纹件必须将图纸技术要点、G92指令特点、装夹方式、加工步骤等分析清楚,遵循加工工艺的规律,才能设计出高水平的螺纹加工工艺方案,缩短加工时间,获得高质量的螺纹件。

关键词:螺纹;沟槽;径向尺寸;数控切削随着机加工技术的发展,数控机床在工厂里已普遍使用,用数控车床车螺纹是螺纹加工中最常用的方法之一。

用数控车床加工出来的螺纹精度高,产品的一致性高、加工速度快、表面质量好且调试方便。

在目前的数控车加工中, 常用的螺纹切削命令有三种:G32、G92、G76,各有优缺点。

一.螺纹加工工艺分析螺纹工件在数控车床上加工,要满足尺寸、形位精度和表面粗糙度要求,需要做好这几个方面的工作:需读懂三角螺纹的零件图;正确设计螺纹工件的加工工艺过程;准确进行基点、节点和相关参数的计算;用螺纹加工指令 G92(FANUC系统)编写程序;准备夹具、刀具、量具、辅具及仿真模拟调试;按加工工艺顺序装夹工件和刀具以及对刀调试;对螺纹零件加工质量进行检测评价,给出加工误差处理办法。

其操作步骤分为六步。

第1步:任务描述;第2步:知识链接;第3步:任务策划;第4步:任务实施;第5步:检测评价;第6步:总结反馈。

多头大导程梯形螺纹数控加工方法研究

多头大导程梯形螺纹数控加工方法研究
验, 分析 了加 工 此类 零件 的加 工 工艺 与编 程方 法 , 解 决 了 多头大导 程梯 形螺纹难加 工 的技术 难题 。
关键 词 : 多头大 导程 梯 形螺 纹 数控 车床 制造 工艺 技术 宏 程序
中图分 类号 : T G 6 5 9
文 献标 识码 : B

Mu l t i p l e l a r g e g u i d e d i s t a n c e o f t r a p e z o i d a l t h r e a d CNC ma c h i n i n g me t h o d
重, 很容 易 出现 “ 振刀” 、 “ 扎 刀” 甚 至损 坏 刀具 的情 况 。
另外 , 此 丝杠 螺纹 槽 较 深 , 槽底较宽, 加工 量 大 。若 用
法 。现 以此为 例进 行说 明。双 盘摩 擦压 力 机上 三头 丝
杠 零件 图 见 图 1 。此 为 螺 纹 大 径 1 7 2 m m、 长 1 0 0 8 mm、 导程 1 3 2 m m、 螺距 4 4 mm 的三 头 梯形 螺 纹 , 加 工 材 料 为通 常用 的 4 5 # 钢 的塑性 材料 。
Ma c r o P r o g r a m
梯 形螺 纹作 为 传 动 用 螺 纹 , 主 要 用 于 传递 运 动 和
动力 , 在机 械工 业 中应 用广 泛 , 其加 工制 造有 较 大 的技 术难 度 。尤 其 是 多 头 大 导 程 梯 形 螺 纹 的加 工 难 度 更 大 。本 文 依据 加工 双 盘摩擦 压 力机 上三 头 丝杠 的实 际 生 产经 验 , 分析 了车 削此 类 零 件 的加 工 工 艺 与 编 程方
_ — — 一 广

多头螺纹的数控车床加工过程研究

多头螺纹的数控车床加工过程研究
4 5 。 , 牙 表 面粗 糙 度 为 R a 3 . 2 ; 采 用 的是 4 5#圆 钢 材料 。
G 3 2 X( U)Z ( W)F ( E)P
式 中: X、 z为 绝 对 尺 寸 编 程 的 螺 纹 终 点 坐 标 ( 采 用直 径 编程 ) , U、 W 为增 量 尺 寸 编 程 的 螺 纹 终
在制 造业 现代 化 高 速发 展 的今 天 , 高 精 度数 控 车床 和高 性 能 数 控 系统 的应 用 使 许 多 普 通 机 床 和 传 统 工艺难 以控制 的 精 度 变得 容 易 实 现 , 而且 生 产 效 率 和产 品质 量 也 得 到 了很 大 程 度 的保 证 。下 面 笔者 将从 四个 方 面 对 多 头 螺 纹 的数 控 车 床 加 工 过
到 了很 大程 度 的提高 。
在机械 制 造 中 , 螺纹联接 被广泛应用 , 例 如 数 控 车 床 的主轴 与卡 盘 的联 接 、 方 刀 架 上 螺 钉对 刀 具
的紧 固、 丝 杠螺 母 的传 动 等 。它是 在 圆柱 或 圆锥 表
面上 沿着 螺 旋 线 所 形 成 的具 有 规 定 牙 型 的 连 续 凸 起 和 沟槽 , 有外 螺 纹 和 内螺 纹 两 种 。按 照 剖 面形 状
的不 同 , 螺 纹 主要 分 为 三 角 螺 纹 、 梯 形 螺纹 、 锯 齿 螺 纹和 矩形 螺 纹 四种 ; 按 照线 数 不 同 , 螺 纹 又 可 分 为 单 线 螺纹 和多 线螺 纹 。 在各 种 机 械 中 , 螺 纹零 件 的 作 用 主要有 以下两 个 : 一 是 用 于联 接 、 紧固; 二 是 用 于传 递 动 力 , 改 变 运 动 形 式 。三 角 螺 纹 常 用 于 联 接、 紧固; 梯 形螺 纹 和矩 形 螺 纹 常 用 于传 递 动 力 , 改 变 运 动形式 。由于用 途 不 同 , 它 们 的技 术要 求 和 加

螺纹编程指令介绍及多头螺纹的编程技巧

螺纹编程指令介绍及多头螺纹的编程技巧
入量 ; 为精加工余量 ; ( z ) d X ) (为螺纹的终点坐标 ; i 为螺纹部分的半径余量 , = 为切直螺纹; i0 K为螺
纹牙 高 ; d为第 一次 切入 量 ; ) 螺纹 导 程 。其 △ F(为
中当一切 入量 ( d J 一d ̄J 一1 比△ d i 小 △ √7 、 , /, ) 7 、 a r n还 时, △d i 用 mn作为一 次切 入量。
格式 :7 ( ( ) a Q / d i) ( ) G 6P m) r ( ) (X m n R d
G 6x ) (R iP K) (X ) ( 7 (z ) ( ) ( Q / d F )
式中: m为最后精加工的次数, 是模态值; 为螺纹倒角量, r 是模态值; 口为刀尖的角度; mn Ad i为最小切
V 1 N . d. 8 01 Fb2O e .0 8
20 年 2 08 月
螺纹 编程 指令 介绍及 多头螺纹 的编 程技巧
陈银清, 冯旭 强
( 名 学 院 机 电 工程 学院 , 东茂 名 550 ) 茂 广 20o
摘要: 详细介绍 了在数控车床上加工螺纹的编程指令 G 2G 2 G 6的具体含义 , 3 、9 、 7 并分析多头螺纹的加工原理 , 通过实例说 明单
作者简介 : 陈银清( 6 一) , 1 6 , 广东茂名人, 9 女 硕士, 高级实验师 , 从事数控加工工艺技术研究。
维普资讯
第l 期
陈银清等 : 螺纹编程指 令介绍及 多头螺纹 的编程 技巧
3 3
运行 一次 G2代码 , 9 刀具完 成 四个动作 , 因此 编程 较 G 2简单 。而且 由于最 后 的退刀路 线 是斜线 的 , 此指 3 用
1 加 工 螺 纹 的 G代 码

多头螺纹加工方法

多头螺纹加工方法

多头螺纹加工方法
多头螺纹加工方法是指同时使用多个刀具进行螺纹加工的方法。

具体步骤如下:
1. 准备工作:根据螺纹加工要求选择合适的多头螺纹加工工具,安装在螺纹加工机床上。

2. 调整刀具位置和角度:根据螺纹加工要求,调整每个刀具的位置和角度,使其能够按照螺纹的轮廓进行切削。

3. 调整进给量:根据螺纹加工要求,调整多头螺纹加工机床的进给速度,使刀具能够稳定地进行切削。

4. 开始加工:启动多头螺纹加工机床,使刀具同时进行螺纹切削。

根据需要反复调整刀具位置和角度,以确保刀具切削出准确的螺纹形状。

5. 检查加工质量:加工完成后,对螺纹进行检查,确保其尺寸和质量符合要求。

需要注意的是,多头螺纹加工方法需要使用特殊的多刀头螺纹加工工具和相应的加工机床,对于一些细长和复杂的螺纹加工可能不适用。

此外,在加工过程中也要注意刀具的冷却和润滑,以保证加工质量和刀具寿命。

数控车床车网纹

数控车床车网纹

数控车床车⽹纹车⽹纹程式1 多头螺纹车削功能车⽹纹花此加⼯原理是将⽹纹看成正反交错的多头螺纹。

以图1零件为例,传统的加⼯⼯艺为先车制除滚花及φ1.6孔以外的⼯序,再⽤搓花⼯装搓花,最后加⼯φ1.6孔。

由于滚花处形位公差要求⽐较⾼,且⼆次装夹造成了⼯期长,废品率⾼。

后改⽤新的加⼯⼯艺,由于零件的所有⼯步是⼀次装夹完成,所以加⼯精度很容易得到保证。

具体宏程序如下:CNC纵切⾃动车床(⾛⼼式)多头螺纹的指令格式:<1>G32IP- F- Q- ; (IP- : 终点 ,F- : 长轴⽅向螺距 ,Q- : 螺纹起始⾓ )…………N4:T0404 M03 S200; 调4号⼑;主轴正转G0X5. Z-2.; ⾄循环起始点#1=0; 设定螺纹⾓度起始点WHILE[#1LT360000]DO1; 设定循环条件G0X2.85; 进⼊坐标起点G32Z5.5 F12. Q#1; 车螺纹X5.G0Z-2.; 返回循环起始点#1=[#1+24000]; 设定下⼀个螺纹⾓度起始点END1;T0; 取消⼑补M05;T0404 M04 S200; 以下车左旋螺纹G0X5. Z-2.;<2>#1=0;WHILE[#1LT360000]DO1;G0X2.85;G32Z5.5 F12. Q#1;X5.G0Z-2.;#1=[#1+24000];END1;T0;M05;…………2 利⽤乱扣现象车⽹纹花乱扣是车螺纹时的⼀种常见现象。

利⽤这⼀现象也可以车出⽹纹花。

但此⽅法⽐较适宜螺纹头数少且螺旋升⾓⼩的滚花零件,同时可提⾼主轴转速。

应⽤时还看具体情况,本⽂旨在介绍⼀种⽅法。

如图1零件。

程序如下:…………N4:T0404 M03 S1200; 调4号⼑;主轴正转G0X5. Z-2.; 设定循环起始点#1=-2.; 设定进⼑起点(Z轴)#2=-14.; 设定进⼑终点(Z轴)WHILE[#1GE#2]DO1; 设定循环条件G32X2.85 Z 5.5 F12.; 车螺纹G0X5.#1=[#1-1.]; 设定下⼀次进⼑起始点G0Z#1;X2.85END1;<3>G0X20.;T0;M05;T0404 M04 S1200; 以下车左旋螺纹G0X5. Z-2.;#1=-2.;#2=-14.;WHILE[#1GE#2]DO1;G32X2.85 Z 5.5 F12.;G0X5.#1=[#1-1.];G0Z#1;X2.85;END1;G0X20.;T0;M05;………….3 利⽤主轴锁定功能车直纹滚花此⽅法的加⼯原理是主轴锁定后(分度值越⼩越好,有利于精确分度),在被加⼯零件表⾯纵向拉出⼀条条沟槽,连续的沟槽就构成了直纹滚花。

车削多线螺纹中遇到的问题及解决方法

车削多线螺纹中遇到的问题及解决方法

OCCUPATION2011 7140车削多线螺纹中遇到的问题及解决方法文/刘根深根据参数a k 、b k 的选择不同,可以实现低通、高通、带通、带阻等数字滤波器。

本试验台的测控系统采用了递推平均滤波方法。

其基本算式为:111()()N k Y n Y n k N−==−∑ (2)式(2)中,Y (n-k )是往前递推第k 项的测量值;n 是递推的平均项数,n 值的选择对采样平均值的平滑度与反应灵敏度有直接的关系。

n 选得过大,虽然平均效果较好,但占用机器时间长且对参数的变化反应很不灵敏;若n 选得过小,效果就不显著,尤其对脉冲干扰更是如此。

n 值的选取要根据系统实际的采样参数和生产情况而定。

当采样信号出现频繁的振荡时,用此滤波法可以使信号变得平滑。

2.输入/输出口信号重复检测方法对于输入的数字信号,可以通过重复检测的方法,将随机干扰引起的虚假输入状态信号滤除掉。

其工作原理是对接口中的数据信息进行多次检测,若检测结果完全一致,则是“真”信号;若相邻的检测内容不一致, 或多次检测结果不一致,则是“伪”信号,应予以剔除。

3.软件拦截方法窜入微机系统的干扰作用于CPU部位时,后果更加严重,将使系统失控。

最典型的故障是破坏程序计数器PC的状态,导致程序从一个区域跳转到另一个区域,或者程序在地址空间内“乱飞”,甚至陷入“死循环”。

在工业应用中,因PC受干扰而引起程序失控的后果是严重的,因此,必须尽可能早地发现并采取补救措施。

常用的方法之一是指令冗余,即在程序关键地方人为插入一些单字节空操作指令或将有效单字节指令重写;常用的方法之二是软件陷阱,即在程序之间或程序空处人为插入一些跳转指令到指定程序入口处,从而强行将捕获的“乱飞”程序引向指定程序入口处。

4.“看门狗”技术当“乱飞”程序被拦截,或程序摆脱“死循环”后,运行程序纳入正规,转到指定程序入口。

为了确保程序被干扰后能恢复到所要求的控制状态,就要对干扰后程序自动恢复入口实施正确设定。

数控车削多头螺纹(或蜗杆)的精度控制方法

数控车削多头螺纹(或蜗杆)的精度控制方法
高 精 度 多 头螺 纹 的加 工 不 能像 加 工普 通 单 头 螺 纹 一 样 ,利 用 数 控 车 床 提供 螺 纹 加 工 指 令 编程 一 次 加 工 成 型 ,必 须 要 经 过 粗 车 和 精 车 两 个 工 艺 过 程 , 并 且 要 在粗 车 和 精 车 两个 工艺 过 程 之 间 加 上测 量 环 节 ,根 据测 量 值 进 行 数 控 车 床 的磨 耗 调 整 后再 进 行 精 加 工 ,这 样 才 能 保 证 多 头 螺纹 ( 蜗 杆 )的尺 寸 或
张 培 彦 刘静 静 ( 1郑 州旅 游职 业 学 院 机 电 系 ,郑 州 4 0 0 ; 5 0 9
2河 南 天泰 矿 冶安 全 工程 咨 询 有 限 公 司 ,郑 州 4 0 0 ) 5 0 8
摘 要 :应 用 数控 车床 加 工 多头 螺纹 ( 蜗杆 )是 目前 生产 中常 用 的方 法 ,对 于 精度 要 求 较高 的 多头 或 螺纹 ( 或蜗 杆 )加工 ,要经 过粗 车 和精 车两 个 工艺 过程 ,并 且 要 在粗 车 和精 车 两个 工 艺 过程 之 间加
的精加 工余 量 以便 测量 调整再 进行精 加工 。 图 1 示 两 条 螺旋 槽 粗 车 完 毕 后 ,应 用齿 厚 卡 所 尺 测量 ,测 量 方 法是 将 齿 厚 卡 尺调 到 0 P ( . 5 P为螺
产 品与技术 Po ut rd c s& T cn lg eh o y o
数控车 削多 头螺纹 ( 或蜗杆 )的精 度控制方法
P e ii n c n r l i r cso o t o n CNC u n n f m u t- t r h e d o r tr ig o l - a t t r a r wo m is
分 线 方法 在 数 控 车 床 上 加 工螺 纹 都 能 够 得 到较 高 的

数控车床加工多头螺纹的方法分析

数控车床加工多头螺纹的方法分析
2.E舾t China
0f‰hnolo舒Anhuj
0f
Ma’卸sh卸24303l;
Geol晒caI Exploration Bu瑚u
in廿0duced
Gdogical Te帅8ll,
X(U)一Z(W)一R
F—J


Chuzh伽2331001
各参数的意义如下: L:多头螺纹头数,值为l一99。省略为单头螺纹J:螺 纹退尾时在短轴方向的移动量。 K:螺纹退尾时在长轴方向的移动量F:螺纹导程 R:切削螺纹始点与终点的半径差。 采用这种格式则上面的程序可以改写为:
05;/,程序名 F8;,/循环加工螺纹
N10 M03 S500 T010l N20
M08;/,冷却液开 z10;/,设定螺纹加工循环起点
J0 K0 L4;,,循环加工螺纹
N30 G00 x50
N50 G92 x39.2 z一34 RO F8 N60 X38.6 N70 X38 N80 X37.835 N90 X37.835 N100 M09 N110 M05
子程序结束采用子程序编程在调用一次子程序后刀具沿z轴正方向或负方向移动一个螺距2咖再调用一次子程序这样反复调用4次子程序完成四头螺纹的加工
控车床加工多头螺纹的方法分析
孟生才1 汪发亮, 唐传赵z
(1.安徽省马鞍Ilj职业技术学院,马鞍山243031;2.华东地质勘查局811地质队,滁州233100)
mm。
N150 coo
z14;,,刀具沿Z轴正方向移动一个螺距2mm F8;,/加工第三头螺纹
N160 G92 x39.2 z一34 N170 X38.6 N180 X38 N190 X37.835 N200 X37.835 N210 C00 N220

浅谈数控车床加工四头螺纹的技术要点

浅谈数控车床加工四头螺纹的技术要点

实践表 明, 通过数控机床 加工四头螺纹可显著提 高其经济效益 。
关 键 词 : 头 螺 纹 ; 控 车 床 ; 济 效 益 四 数 经
1 概 述 普 通 车床 上 多头螺 纹 的 r i要依赖 于操 作 者 的丰 富经 验 和 = 高超 的技 能 , 但是 对 于批 量尘 , t, 靠操 作 者 的个人 经 验和 技 能 仪

54 ×5 。


嗲 _。 -
—蓦 垫
i 2
/ X1 5 Z 0 ; 快速 退 刀) GO 9 4 0 (
/ 0 主轴 停止 , M3 ( 回到程 序 开始 ) 加 工程 序 结束 , 头螺 纹加 工 完成 此 程 序可 以中 间停机 , 四 不 影 响加 工 的精度 。
T01 01 M 3;
是无 法保 证 生产 效率 和产 品质 量 的 ] 。因此 在 制造 业 飞速 发 展 的今天 ,高精度 数控 机 床和 高性 能数控 系 统 的应 用使 许 多普 通 机
床 和传 统 工艺 难 以解 决的 问题 变得 相对 容 易 ,而 且生 产 效率 和产 品质量 得 到 了很 大提 高 , 在 我 公 司承 担 加 工某 公 司 大 直径 T型 这
3 — 5 30 0

/ 9 X 0 G 2 27
F 0 1 ; 进 刀定 位再 走 螺纹加 工) 3O 8 _ ( 4
/ 2 X2 7 Z 3 0 F 0 L G9 O 一 6 8 4:
/ W3 GO / 2 X2 7 Z 3 0 F 0 L G9 0 一 6 8 4;
/ GO 、 Ⅳ_- 3: 0.
/ 2 X 0 Z一 3 O F 0 L G9 2 7 6 8 4;

运用数控宏程序加工大模数多头螺纹

运用数控宏程序加工大模数多头螺纹

运用数控宏程序加工大模数多头螺纹【摘要】为了加工大模数多头梯形螺纹或蜗杆,采用FANUC数控系统的数控车床。

根据轴向分度法基本原理进行分度,采用斜向单面车削与左右扩削相结合的加工方法,利用所编制的加工宏程序加工大模数多头梯形螺纹或蜗杆,既能保证螺纹的加工竞速,又可以减少刀具损坏,缩短辅助时间,提高生产效率。

【关键词】大模数;多头梯形螺纹;数控编程多头螺纹加工程序编制重复语句多,工作量大,程序检查繁琐,容易出错,本文借助宏程序的特点,研究出切实可行的多头螺纹加工程序,该程序结构简单,具备循环加工的特点,适合于任何形式的多头螺纹的加工,用户只须在主程序中对相关变量赋值,调用宏程序即可加工出所需要的螺纹,其通用性灵活性强。

1.用户宏程序的特点将一群命令所构成的功能,像子程序一样登录在内存中,再把这些功能用一个命令作为代表,执行时只需写出这个代表命令,就可以执行其功能。

在这里,所登录的一群命令叫做用户宏主体(用户宏程序)。

简称用户宏(custom macro)。

这个代表命令称为用户宏命令,也称作宏调用命令。

使用时,操作者只需会使用宏命令即可,而不必去理会宏主体。

用户宏的最大特点是:(1)可以在用户宏程序中使用变量。

(2)可以进行变量之间的演算(包括算术和逻辑运算)。

(3)对变量的赋值既可以通过宏命令,又可以通过机床的键盘输入到数控装置中去。

(4)可以使用程序控制指令(包括有条件和无条件转移)。

(5)宏命令还可以修改和优化系统的参数(通过与I/O、PMC通讯)。

因此,用户宏程序编程常用于成组工艺,将相似的工件归纳为一组,每组使用变量组成的程序,在这组内的工件只要把实际值赋予变量,将相同的加工操作编为用程序,如固定加工循环宏程序和螺纹切削加工循环宏程序等,这样就不必为每一工件编程。

大大降低了编程工作量。

2.问题的提出当前我国所使用的数控车床中,FANUC数控系统占有比较大比例,该系统在加工螺纹时可以使用的指令有G92、G76、G32等,以上指令对于单头,普通螺纹加工,具有编程简单,容易掌握等特点。

数控车床螺纹加工常见故障与排除

数控车床螺纹加工常见故障与排除

数控车床螺纹加工常见故障与排除全文共四篇示例,供读者参考第一篇示例:数控车床在螺纹加工过程中,常常会遇到一些故障,这些故障给生产制造过程带来了不便,为了提高数控车床螺纹加工的效率和质量,我们有必要对数控车床螺纹加工过程中的常见故障进行了解,并采取相应的解决方法。

本文将结合具体实例,对数控车床螺纹加工常见故障进行介绍和分析,并给出相应的解决措施。

一、数控车床螺纹加工常见故障及原因分析1. 螺纹质量不合格螺纹质量不合格是数控车床螺纹加工中常见的问题。

螺纹质量不合格的主要原因可能是刀具磨损严重、刀具磨损不均匀或是切削速度过快或过慢等。

材料的选用及机床的精度也会影响螺纹的质量。

2. 螺纹尺寸偏差过大螺纹尺寸偏差过大也是数控车床螺纹加工中的常见故障之一。

此问题主要可能是由于设备的参数设置不合理、刀具选择不当、工件夹持不稳定以及机床零部件磨损等原因导致的。

3. 螺纹表面粗糙度过大针对螺纹质量不合格的问题,我们可以通过调整刀具的位置、修整刀具、调整切削速度和进给速度等方式来解决。

我们还需要定期对刀具进行检查和更换,确保刀具的锋利,提高螺纹的质量。

对于螺纹尺寸偏差过大的问题,我们可以通过调整数控车床的参数,选择合适的刀具,加强工件的夹持以及定期对机床进行维护,修整机床的零部件,保证机床的精度。

螺纹表面粗糙度过大的问题,可以通过合理调整切削参数,如切削速度和进给速度,以及定期对刀具进行修整和更换,保证刀具的质量和锋利度。

还可以对工件进行合理夹持,保证工件的稳定性。

第二篇示例:数控车床螺纹加工常见故障与排除随着科技的不断发展,数控车床在工业生产中的应用越来越广泛,尤其在螺纹加工方面,数控车床具有高效、精准的加工特点,得到了广泛的应用。

在实际的生产过程中,由于各种原因,数控车床螺纹加工也会遇到一些常见的故障问题。

本文将针对数控车床螺纹加工常见故障进行介绍,并提供相应的故障排除方法,希望能为相关从业人员提供一些帮助。

1. 螺纹形状不准确螺纹形状不准确是数控车床螺纹加工中常见的故障之一。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

数控车床加工多头螺纹的分析
摘要:数控车床主要用来加工盘类或轴类零件,利用数控车床加工多头螺纹,能大大提高生产效率,保证螺纹加工精度,减轻操作者的劳动强度。

我通过多年的实践经验,对多头螺纹的加工要点和操作要领进行了总结,为多头螺纹的数控加工提供了理论依据。

关键词:数控车床多头螺纹编程
在普通车床上进行多头螺纹车削一直是一个加工难点:当第一条螺纹车成之后,需要手动进给小刀架并用百分表校正,使刀尖沿轴向精确移动一个螺距再加工第二条螺纹;或者打开挂轮箱,调整齿轮啮合相位,再依次加工其余各头螺纹。

受普通车床丝杠螺距误差、挂轮箱传动误差、小拖板移动误差等多方面的影响,多头螺纹的导程和螺距难以达到很高的精度。

而且,在整个加工过程中,不可避免地存在刀具磨损甚至打刀等问题,一旦换刀,新刀必须精确定位在未完成的那条螺纹线上。

这一切都要求操作者具备丰富的经验和高超的技能。

然而,在批量生产中,单靠操作者的个人经验和技能是不能保证生产效率和产品质量的。

在制造业现代化的今天,高精度数控机床和高性能数控系统的应用使许多普通机床和传统工艺难以控制的精度变得容易实现,而且生产效率和产品质量也得到了很大程度的保证。

下面我将从四个方面对数控车床加工多头螺纹进行分析:
一、螺纹的基本特征
在机械制造中,螺纹联接被广泛应用,例如数控车床的的主轴与卡盘的联结,方刀架上螺钉对刀具的紧固,丝杠螺母的传动等。

圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连续凸起部分。

螺纹按其母体形状分为圆柱螺纹和圆锥螺纹;按其在母体所处位置分为外螺纹、内螺纹,按其截面形状(牙型)分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹及其他特殊形状螺纹,三角形螺纹主要用于联接,矩形、梯形和锯齿形螺纹主要用于传动;按螺旋线方向分为左旋螺纹和右旋螺纹,一般用右旋螺纹;按螺旋线的数量分为单线螺纹、双线螺纹及多线螺纹;联接用的多为单线,传动用的采用双线或多线;按牙的大小分为粗牙螺纹和细牙螺纹等,按使用场合和功能不同,可分为紧固螺纹、管螺纹、传动螺纹、专用螺纹等。

由于用途不同,它们的技术要求和加工方法也不一样
二、螺纹的加工方法
(一)螺纹的加工方法
随着制造技术的发展,螺纹的加工,除采用普通机床加工外,常采用数控机床加工。

这样既能减轻加工螺纹的难度又能提高工作效率,并且能保证螺纹加工质量。

在目前的数控车床中,螺纹切削一般有三种方法:
(1)直进法
易获得较准确的牙型,但切削力较大,常用于螺距小于3mm的三角形螺纹。

加工方法是在加工过程中对刀具的z轴(轴向方向)不进行改变,分次进给(直径方向),来完成螺纹的切削。

(2)斜进法
在每次往复行程后,除了做横向进刀以外,只在纵向的一个方向微量进给。

(3)左右切削法
在每次往复行程后,除了做横向进刀外,还需要向左或向右微量进给。

对于加工大螺距的螺纹,多头螺纹等零件,由于加工面太宽,接触面大。

用直进法,对于机床、具和工件都会产生很大的影响,甚至打刀、飞活和蒙车等现象,所以,只有采取左右车削法来完成。

加工方法是通过改变z轴的的方向,也是进刀的起始点,来完成对螺纹一个侧面的加工,完了再加工另外一个侧面,最后对两侧面和底面进行修光,这种方法叫做左右进刀法,注意是一个侧面一个侧面的加工,这样以减小刀具和工件的接触面积,作用是扩槽。

可一刀左,下一刀右的方法加工。

(二)多头螺纹加工的控制
在运用程序加工螺纹时,要注意对以下问题的控制:
(1)切削用量的确定。

螺纹加工要求主轴转速和刀具的进给速度之间保持严格的速比关系。

即主轴每转一转,刀具应均匀地移动一个导程的距离。

由于一般螺距远大于车外圆时的每转进给值,所以主轴转速不可随意,主轴转速S与F值的乘积不得大于轴向进给限制值。

在车削螺纹时,车床的主轴转速将受到螺纹的螺距大小,驱动电机的升降频特性,以及螺纹插补运算速度等多种因素影响,不同的数控系统,推荐的主轴转速选择范围也不同。

所以,编程时应按照数控车床操作说明书所规定的主轴转速车削螺纹。

由于x 轴、z 轴加减速难以完全一致,会使螺距产生误差,因此,螺纹切削时不可进行主轴转速调整,以防车出不完全螺纹。

更不要停止主轴,主轴停止将可能导致刀具和工件损坏。

另一方面,刀具切削部分在螺纹加工时的工作条件是非常恶劣的,不仅切削力大,而且摩擦剧烈,发热严重,刀具材料本身对切削线速度也有一定的限制。

一般尺寸的螺纹加工,主轴转速S 控制在60~ 200 r/m in即可。

特殊大尺寸螺纹,有必要验算线速度,这里不再赘述。

(2)表面粗糙度要求
螺纹加工的最后一刀基本采用重复切削的方法,这样可以获得更光滑的牙表面,达到粗
(3)批量加工过程控制
对试件切削运行程序之前除正常要求对刀外,在数控系统中要设定刀具磨损值,第一次加工完后用螺纹千分尺进行精密测量并记录数据,将磨损值相应减少,进行第二次自动加工,并将测量数据记录,以后将磨损补偿值的递减幅度减少并观察它的减幅与中径的减幅的关系,重复进行,直至将中径尺寸调试到公差带的中心为止。

在以后的批量加工中,尺寸的变化可以用螺纹环规抽检,并通过更改程序中x数据,也可以通过调整刀具磨损值进行补偿。

(4)螺纹外径控制
由于外螺纹多数为塑性材料,需考虑螺纹加工牙型的膨胀量。

一般连接螺纹加工前的工件直径等于螺纹公称直径减去0.1 P,即螺纹大径减0.1倍螺距,一般根据材料变形能力大小取比螺纹大径小0.1~ 0.5 mm。

三、螺纹的编程方法
当前主流数控系统( FANUC 、GSK 等) 提供了单一螺纹加工指令G32 、攻丝循环指令G33、变螺距螺纹加工指令G34和螺纹固定循环加工指令G92、G76. 小螺距螺纹加工时宜用G32或G92,大螺距螺纹加工时宜用G76,变螺距螺纹用G34; 加工高精度小螺距螺纹宜用G32、G92;加工高精度、大螺距螺纹时可采用G92、G76混合编程,先用G76 粗加工,再用G92 精加工; 轴向小直径内螺纹可以用G33编程。

在实际编程和加工中要根据螺纹精度、尺寸、材质等因素合理选择、灵活使用以上4种指令。

在保证技术要求的前提下,努力简化程序,提高编程和加工效率。

具体指令的应用我们只要按照机床编程说明书的要求完成相应零件的编程就可以了。

我们也可以不用什么专用的指令。

不管是什么数控系统,都用一种方法来解决:即只要保证加工第二条螺旋线的起点跟加工第一条螺旋线的起点在Z方向相差一个螺距就行来,如加工3,4,5,6……线道理也是一样的,下面我们来举例说明。

例:公称直径30,导程4,双头螺纹。

编程如下:
G00 X35 Z5(第一条螺旋线的起点)
G76 (加工第一条螺旋线。

注意:F值为导程,牙型高的计算是以螺距计算的。

)
G00 X35 Z7 (后移一个螺距,第二条螺旋线的起点。

前移和后移都可以,安全起见一般后移)
G76(加工第二条螺旋线)
G00 X100 Z200
四、多头螺纹加工的注意事项
数控车床加工螺纹时,程序可以通过试车调整得到优化,其中常出现的问题是刀具磨损和打刀。

为了提高刀具的使用寿命,保证螺纹的加工精度,应注意以下几点:
(1)在数控机床上车削多线螺纹的关键是分线要准确,其工艺、刀具方面与普通机床基本相同。

在车螺纹前精车外圆工序,应保证一定的尺寸精度、圆度、圆柱度和表面粗糙度,以保证加工余量均匀,车削平稳。

(2)每次进给量可以凭经验选取不用查表,这里应注意车螺纹时,螺纹底径应车削到的尺寸。

走刀进行中,不能改变主轴转速倍率开关。

(3)应保持良好的冷却和润滑。

(4)车削低碳钢、不锈钢等材料时,会出现不易断屑的长条状切屑,应防止其卷入车刀和工件之间,使刀尖受挤压断裂。

操作者必须注意人身安全。

(5)在实际加工中,发生过因为打刀而使刀片而后刀体一起损坏的情况,所以有必要增加一个刀位作为备用。

需要注意:在对刀时必须保证这两个刀位上螺纹刀刀尖点坐标一致以
综上所述,多头螺纹的加工只有掌握好其工艺参数,熟悉其控制因素,方能做好多头螺纹。

同时数控技术的发展是与现代计算机技术、电子技术发展同步的,同时也是根据生产发展的需要而发展的。

现在数控技术已经成熟,发展将更深更广更快。

未来的CNC系统将会使机械更好用,更便宜。

参考文献
1.刘洪数控设备与编程机械工业出版社2006
2.王林数控车编程与操作北京邮电出版社2008
.。
