地感线圈切割说明

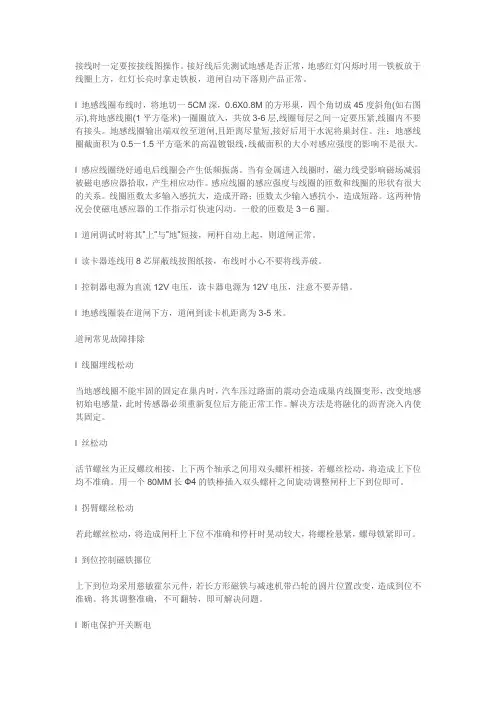

地感
接线时一定要按接线图操作。
接好线后先测试地感是否正常，地感红灯闪烁时用一铁板放于线圈上方，红灯长亮时拿走铁板，道闸自动下落则产品正常。
l 地感线圈布线时，将地切一5CM深，0.6X0.8M的方形巢，四个角切成45度斜角(如右图示),将地感线圈(1平方毫米)一圈圈放入，共放3-6层,线圈每层之间一定要压紧,线圈内不要有接头。
地感线圈输出端双绞至道闸,且距离尽量短,接好后用干水泥将巢封住。
注：地感线圈截面积为0.5－1.5平方毫米的高温镀银线，线截面积的大小对感应强度的影响不是很大。
l 感应线圈绕好通电后线圈会产生低频振荡。
当有金属进入线圈时，磁力线受影响磁场减弱被磁电感应器拾取，产生相应动作。
感应线圈的感应强度与线圈的匝数和线圈的形状有很大的关系。
线圈匝数太多输入感抗大，造成开路；匝数太少输入感抗小，造成短路。
这两种情况会使磁电感应器的工作指示灯快速闪动。
一般的匝数是3－6圈。
l 道闸调试时将其”上”与”地”短接，闸杆自动上起，则道闸正常。
l 读卡器连线用8芯屏蔽线按图纸接，布线时小心不要将线弄破。
l 控制器电源为直流12V电压，读卡器电源为12V电压，注意不要弄错。
l 地感线圈装在道闸下方，道闸到读卡机距离为3-5米。
道闸常见故障排除l 线圈埋线松动当地感线圈不能牢固的固定在巢内时，汽车压过路面的震动会造成巢内线圈变形，改变地感初始电感量，此时传感器必须重新复位后方能正常工作。
解决方法是将融化的沥青浇入内使其固定。
l 丝松动活节螺丝为正反螺纹相接，上下两个轴承之间用双头螺杆相接，若螺丝松动，将造成上下位均不准确。
用一个80MM长Ф4的铁棒插入双头螺杆之间旋动调整闸杆上下到位即可。
l 拐臂螺丝松动若此螺丝松动，将造成闸杆上下位不准确和停杆时晃动较大，将螺栓悬紧，螺母锁紧即可。
l 到位控制磁铁挪位上下到位均采用慈敏霍尔元件，若长方形磁铁与减速机带凸轮的圆片位置改变，造成到位不准确。
将其调整准确，不可翻转，即可解决问题。
地感线圈切割说明
地感线圈切割说明
地感线圈：
1、线材
地感线圈可采用单或多股耐高温铜导线。
最好不要有接头，引线直接双绞到检测器线圈输入端。
（地感线建议采用1*2.5的线，引线用2*1.0的线）
具体布线方式：一根线到线圈，然后绕规定圈数返回，返回线要与入线绕成双绞线模式，最后再与引线（双绞）相连。
2、线圈形状
通常探测线圈是长方形，两条长边与金属物运动方向垂直，长边的长度取决于道路的宽度，两端比道路间距窄0.3--0.6米。
线圈宽度推荐为1米，线圈电感量50—1000微亨。
线圈的圈数参考如下：
线圈尺寸：周长（单位：m）匝数
3——4 6
4——7 5
7——9 4
9——16 3
16以上 2
3、线圈安装方法
首先用切割机在路面上切出槽来，在四个角上进行45度倒角，防止尖角破坏线圈。
槽宽度一般为5毫米，深度30到70毫米，沥青路适当加深，水泥路可稍浅（应保证线圈顶层距路面20毫米）。
将引出线直接双绞到检测器线圈输入端，每米最少20绞。
铺设线圈时应防止绝缘塑料破损，线圈对地阻抗> 2MΩ，直流电阻<3Ω。
埋好线圈以后，用水泥或沥青封上。
具体如下图所示：
地感线圈切割图形如下：（放大）。
线圈施工指导
一、线圈埋设位置及顺序：二、线圈切割制作1.布设地感线圈前要考虑以下几点：1）避开破损的路面、混凝土路面避开接缝。
2）周围50厘米范围内不能有大量的金属，如井盖、雨水沟盖板等。
3）周围1米范围内不能有超过220V的供电线路。
4）当环形线圈是被放置于钢筋混凝土的钢筋之上时，线圈必须在钢筋之上至少5厘米，并应增加1-2匝线圈匝数。
5）线圈与线圈之间的距离要大于1.3米，距离小了会互相干扰。
6）卡口线圈宽度=车道宽度-1.3米，线圈长度1米。
7）馈线总长度一般不应大于50米，馈线长度加长线圈绕的圈数需要相应增加。
2.线槽的切割施工前后应先封闭交通，保证安全。
并防止汽车将槽边压塌，影响路面强度，破坏线圈。
按照图纸在路面上规画好地感线圈尺寸的线条，用路面切割机按线条切割方形的线圈槽，要求：A.通常地感线圈应该是长方形。
两条长边与金属物运动方向垂直，彼此间距为1米。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
卡口相邻线圈间隔1.3米。
B.转角处切割14厘米×14厘米的倒角，防止坚硬的混凝土直角割伤线圈。
C.根椐线圈线数量和线径，线槽切割宽度为3至5毫米，深度为6cm至8cm。
要求开槽断面齐整，根据需要开槽机应使用不同厚度的金刚石锯片（锯片厚度取值：比设计切割宽度小1毫米），并保持各线槽深度和宽度要均匀一致。
D.同时还要为地感线圈引线切一条通到路边的槽。
引线槽要切割至安全岛或路边手井的范围内，用切割机切两次，保证宽度为6至8毫米。
E.切割完毕的槽内不能有杂物，尤其不能有硬物和导体，要先用水冲洗干净，然后烘干。
切槽内必须清洁无水或其它液体渗入。
使用吹风机、吹吸两用机、喷灯等吹干、烘干线槽，并注意烘干时喷灯移动的速度，防止破坏沥青混凝土的化学特性。
3.线圈埋设线圈槽切割好并清洗干燥后，要及时埋设线圈，防止杂物掉入槽内。
按如下步骤制作地感线圈：1)在清洁的线圈及引线槽底部铺一层0.5厘米厚的细沙，防止天长日久槽底坚硬的棱角割伤电线。
地感线圈破解方法
地感线圈破解方法摘要：一、地感线圈概述二、地感线圈破解原理三、地感线圈破解方法四、破解地感线圈的注意事项五、总结正文：地感线圈是一种广泛应用于停车场、小区等场所的智能识别系统。
它通过车辆触发线圈产生的电磁感应来实现车辆识别和抬杆放行。
然而，地感线圈的破解方法也日益引起不法分子的关注。
本文将介绍地感线圈的破解原理及方法，并提醒大家在使用中注意防范。
一、地感线圈概述地感线圈是由一圈导线组成的闭合电路，当车辆经过线圈时，车轮会切割线圈产生的磁场，从而产生电流。
通过识别这个电流的变化，地感线圈可以判断车辆的存在并控制道闸的开启和关闭。
二、地感线圈破解原理地感线圈的破解主要是利用电磁感应原理，对线圈产生的磁场进行干扰，使线圈产生的电流发生变化，从而达到破解目的。
不法分子会使用特殊的设备，如信号发生器、电磁波发射器等，对地感线圈进行干扰。
三、地感线圈破解方法1.采用信号发生器：不法分子会利用信号发生器产生高频信号，干扰地感线圈的工作。
这种方法的破解效果较好，但容易被发现。
2.利用电磁波发射器：电磁波发射器可以产生较强的电磁场，对地感线圈产生干扰。
这种方法的破解效果较好，但设备较昂贵，操作难度较高。
3.物理破坏：不法分子可能会采取物理手段，如挖掘、剪断线圈等方式来破坏地感线圈。
这种方法虽然简单，但容易被发现，且修复成本较高。
4.软件破解：部分地感线圈系统存在软件漏洞，不法分子可通过修改系统参数、指令等方式实现破解。
这种方法较为隐蔽，但需要一定的技术支持。
四、破解地感线圈的注意事项1.选择合适的破解设备：根据不同场景和地感线圈的特性，选择合适的破解设备。
2.注意防范监控：破解地感线圈时，要注意周边的监控设备，避免被抓获。
3.快速行动：破解地感线圈后，尽快通过，避免被发现。
4.伪装身份：在破解过程中，尽量伪装自己的身份，以免引起怀疑。
五、总结地感线圈的破解方法多种多样，不法分子为谋求不法利益，不断翻新破解手段。
作为用户，我们要加强防范意识，选择质量可靠的地感线圈产品，并定期检查线圈的工作状态。
最新地感线圈安装规范
最新地感线圈安装规范
本文档旨在提供最新的地感线圈安装规范，确保地感线圈的正
确安装和性能。
1. 安装位置和方向
- 安装地感线圈应选择平整、干燥、无明显裂痕的道路表面。
- 地感线圈应垂直于道路方向安装，以确保最佳的信号接收效果。
2. 安装方法
2.1 准备工作
- 在安装地感线圈之前，清理并清除安装位置的杂物和灰尘。
- 根据车辆流量和道路宽度要求，确定地感线圈的数量和间距。
2.2 安装步骤
1. 使用合适的工具将地感线圈的安装位置划线。
2. 使用切割工具切割道路表面，确保切割宽度和深度符合要求。
3. 将地感线圈放置在切割的道路表面内，确保线圈完全贴合。
4. 使用耐高温胶水或焊接材料固定地感线圈，确保线圈不会移动。
5. 用道路补材料填充切割的道路表面，保持平整。
3. 注意事项
- 安装地感线圈时应注意保护线圈，避免损坏。
- 定期检查地感线圈的连接情况和运行状态，确保正常工作。
- 不得随意更改线圈位置和方向，以免影响地感系统的准确性
和可靠性。
以上为最新地感线圈安装规范，请按照规范要求进行安装。
如
有任何疑问或需要进一步的指导，请咨询专业人士。

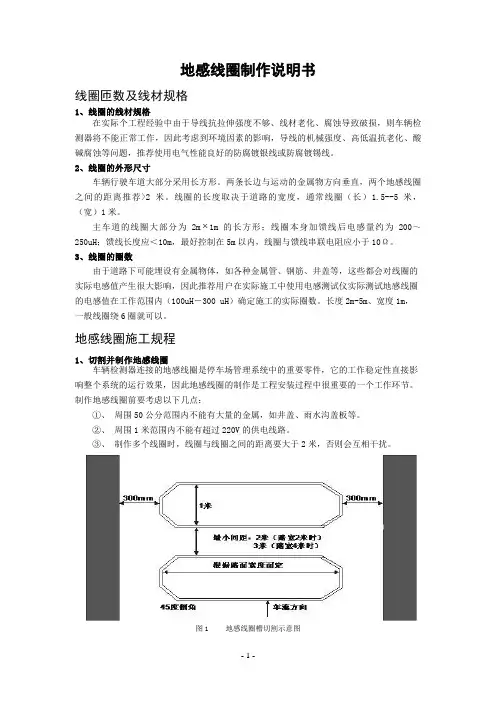

地感使用说明书
地感线圈制作说明书线圈匝数及线材规格1、线圈的线材规格在实际个工程经验中由于导线抗拉伸强度不够、线材老化、腐蚀导致破损，则车辆检测器将不能正常工作，因此考虑到环境因素的影响，导线的机械强度、高低温抗老化、酸碱腐蚀等问题，推荐使用电气性能良好的防腐镀银线或防腐镀锡线。
2、线圈的外形尺寸车辆行驶车道大部分采用长方形。
两条长边与运动的金属物方向垂直，两个地感线圈之间的距离推荐>2米。
线圈的长度取决于道路的宽度，通常线圈（长）1.5--5米，（宽）1米。
主车道的线圈大部分为2m 1m的长方形；线圈本身加馈线后电感量约为200～250uH；馈线长度应＜10m，最好控制在5m以内，线圈与馈线串联电阻应小于10Ω。
3、线圈的圈数由于道路下可能埋设有金属物体，如各种金属管、钢筋、井盖等，这些都会对线圈的实际电感值产生很大影响，因此推荐用户在实际施工中使用电感测试仪实际测试地感线圈的电感值在工作范围内（100uH－300 uH）确定施工的实际圈数。
长度2m-5m、宽度1m，一般线圈绕6圈就可以。
地感线圈施工规程1、切割并制作地感线圈车辆检测器连接的地感线圈是停车场管理系统中的重要零件，它的工作稳定性直接影响整个系统的运行效果，因此地感线圈的制作是工程安装过程中很重要的一个工作环节。
制作地感线圈前要考虑以下几点：①、周围50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。
②、周围1米范围内不能有超过220V的供电线路。
③、制作多个线圈时，线圈与线圈之间的距离要大于2米，否则会互相干扰。
图1 地感线圈槽切割示意图按照图纸在路面上画好地感线圈尺寸的线条，用路面切割机沿线条切割方形的线圈槽，要求：①、停车场中地感线圈大小一般为1米宽、2米长左右（实际大小参考停车场现场要求）。
②、转角处切割20公分x 20公分的倒角（倒角处应当做圆滑处理），防止坚硬的混凝土直角割伤线圈。
③、槽的深度为4公分，线圈槽宽度为0.5公分，线圈引线槽的宽度为0.8公分，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄的情况。
地感线圈安装位置说明
1.施工安装场地勘查测量地感安装选址：车辆检测器的地感线圈是停车场管理系统中的重要零件，它的工作稳定性直接影响整个系统的运行效果，地感线圈的制作是工程安装过程中很重要的一个工作环节。
制作地感线圈前要考虑以下几点：①周围50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。
②周围1米范围内不能有超过220V的供电线路。
③制作多个线圈时，线圈与线圈之间的距离要大于2米，否则会互相干扰。
对于进出口在相同位置的停车场系统而言，在确定道闸等安装位置时要充分考虑两车道的宽度，一般车道宽度要求大于等于2.5米小于等于3.5米。
减速带选址：本系统在停车场中或者园区内使用时，在系统读卡区域安装减速带。
减速带安装在系统读卡区域前80厘米处，宽度以横跨车道宽度为宜。
限速在5公里/小时（按照规定园区内部车速不得超过5公里/小时）。
2.地感线圈施工规程1、切割并制作地感线圈槽按照图纸在路面上规划好地感线圈尺寸和位置，用路面切割机切割长方形的线圈槽，要求：①地感线圈大小一般为2×1米左右（实际大小参考停车场现场要求）。
②拐角处切割0.2×0.2米的倒角（倒角处做圆滑处理，防止坚硬的混凝土直角割伤线圈）。
③线圈槽深度为约为4厘米，线圈槽宽度为0.3厘米，线圈引线槽的宽度为0.5厘米，深度和宽度要均匀一致。
④切割完毕的槽内不能有杂物，槽底平整无杂物，槽内干燥清洁。
⑤地感线圈的引线槽要切入底部范围内，避免引线裸露在路面。
2、地感线圈的安装位置地感线圈间的距离应注意以下两点：①900M读卡器的读卡区域示意图读卡器的稳定读卡距离为10米，宽度6米，故触发地感的安装位置可在该区域内敷设。
②现场的地理位置根据现场停车场的施工区域来确定地感线圈的位置。
如下图所示：图1 地感线圈槽切割示意图通过读卡器的稳定读卡区域和停车场的施工区域，二者结合，可以确定地感线圈的安装位置，建议触发地感和防砸地感之间的距离在：3.5米~7米。
电动道闸安装工艺
电动道闸安装工艺1.切割并制作地感线圈（1）切割地感线圈槽按照图纸在路面上画好地感线圈尺寸的线条，用路面切割机按线条切割方形的线圈槽，要求：1）停车场中地感线圈大小一般为1.8米宽、1.2米长左右；2）转角处切割10厘米X10厘米的倒角，防止坚硬的混凝土直角割伤线圈。
3）槽的深度为4厘米，线圈槽宽度为0.5厘米，线圈引线槽的宽度为1厘米，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄的情况。
4）切割完毕的槽内不能有杂物，尤其不能有硬物，要先用水冲洗干净，然后烘干。
5）地感线圈的引线槽要切割至安全岛的范围内，避免引线裸露在路面。
（2）埋设地感线圈线圈槽切割好并清洗干燥后，要及时埋设线圈，防止杂物掉入槽内。
按如下步骤制作地感线圈：1）选择合适的线圈线，要求：线径大于0.5mm2的单根软铜线，外皮耐磨、耐高温，防水，如选择消防电线。
2）在线圈槽中按顺时针方向放入4~6匝（圈）电线，线圈面积越大，匝（圈）数越少。
放入槽中的电线应松弛，不能有应力，而且要一匝一匝地压紧至槽底。
3）线圈的引出线按顺时针方向双绞放入弓Ⅰ线槽中，在安全岛端出线时留 1.5米长的线头。
4）线圈及引线在槽中压实后，最好上铺一层0.5厘米厚的细沙，可防止线圈外皮被高温熔化。
5）用熔化的硬质沥青或环氧树脂浇注已放入电线的线圈及引线槽。
冷却凝固后槽中的浇注面会下陷，继续浇注，这样反复几次，直至冷却凝固后槽的浇注表面与路面平齐。
6）测试线圈的导通电阻及绝缘电阻，验证线圈是否可用。
2.布管要暗埋在混凝土安全岛中的穿线管使用PVC电线管，不仅不会锈蚀，而且壁滑方便穿线。
其他的穿线管根据消防规范应采用金属穿线管。
按照布管布线图及设备安装位置图，以如下步骤布放穿线管：（1）先布置要暗埋在安全岛中的各穿线管。
按照设备安装位置确定各穿线管的起点和终点，（2）各管的起点和终点均要用弹簧弯管器折弯成90度的弯头，弯头部分在设备安装位置的中心集中捆扎起来，并朝上引出。
地感线圈安装参考说明
1. 操作指南感应线圈车辆检测器就是感应车辆的存在，在公路下面或人行道表面埋有一圈或多圈线圈，当车辆经过时，就可感应其存在。
感应线圈通过绞在一起的馈线与检测器相连。
当车辆经过感应线圈时，使线圈的电感变化，这种变化被检测器感应到。
检测器灵敏度是可以调整的，以适应线圈和馈线的多样性来满足多种车型的需要。
车辆通过检测器线圈时，检测器产生继电器输出，这种输出可以被用于触发与其相连的控制装置。
2检测器调谐检测器的调谐是全自动的，一个检测器系统安装后，加电或进行一个复位操作时，检测器就会自动调谐与之相连的线圈。
检测器可以自动调谐线圈的范围是20-1500uH。
这样大的调谐范围可以保证与之相连的所有线圈电感和连接馈线电感都在检测器的调谐范围之内。
一旦调谐完成，感应线圈任何由环境产生的变化，会由检测器的内部补偿电路进行补偿，以保证检测器稳定调谐。
3 安装指导检测器模块所能达到的最好工作状态由与之相连的感应线圈的诸因素决定。
这些因素包括线圈金属材料的选择、线圈结构，以及正确的安装。
一个车辆检测系统的成功安装，必须遵循如下约束，严格遵守安装要求。
检测器必须安装在一个相对密封防潮的位置，尽可能靠近线圈。
4 操作影响串扰当两个线圈安装十分接近时，其中一个的磁场将会与另一个重叠，并对另一个的磁场造成干扰。
这种现象称之为串扰，它将会使检测器检测错误和死锁。
相邻线圈之间的串扰可以通过设置为不同的操作模式而消除：1．注意选择操作频率。
对两个相邻线圈，必须设置为不同的操作频率。
2．分离两个相邻的线圈。
两个线圈间的最小距离应保证在两米以上。
3．如果馈线与其他的电线埋在一起，应采用屏蔽馈线。
在与检测器相连的屏蔽层末端必须接地。
5金属加强物影响在路面下有金属加强物（建筑钢筋等）的存在，对感应线圈电感的变化有影响，因此，对检测系统的灵敏度也产生一定的影响。
所以，在有加强物的地方，线圈的圈数应比通常增加2圈，参考第5.3节。
虽然不一定可能，但线圈、电缆与金属增强物之间的理想空间应该在150毫米左右。
地感线圈的制作方法
地感线圈的制作方法地感线圈是停车场管理系统中的重要零件，它的工作稳定性直接影响整个系统的运行效果，因此地感线圈的制作是工程安装过程中很重要的一个工作环节。
1）切地感A、地感线圈的尺寸：地感线圈的尺寸随路面宽度的不同而有所不同。
一般尺寸为1.8*0.6M的长方形，路面太宽时，地感线圈两边距离路面边缘为0.6-1.0M。
地感线圈长度超过2M时，宽度一般定为0.8M-1.0M。
B、制作方法及步骤（1）、确定位置用记号笔、直尺在混凝土地面上画一个长1.8M，宽0.6M的长方形,去掉直角，斜角尺寸75mm*75mm, 并从靠近设备的一角画一线到控制机或道闸的安装中引馈线，如图8.5所示:图8.5（2）用切割机沿笔线切割混凝土地面，切割深度为50mm，宽度为4mm。
馈线槽的宽度为7MM，深度为50mm。
（3）切完槽后用清水将槽中泥浆冲洗干净。
（4）用吹风机将槽吹干，要保证槽的底面发白。
（5）用1.5平方32股软线绕切割槽顺时针方向或逆时针方向绕4或6圈（道闸为6圈，控制机为4圈），引出线要进行双绞后放入馈线槽中，至机箱安装处预留1.5-2.0M的长度。
（6）沿槽浇灌沥青，并将多余的沥青铲除，以保证路面干净。
（7）用噴枪沿槽噴一遍，将槽内沥青完全和水泥、线熔为一体。
技术要求（1）、感应线圈切割槽深度≥50mm，宽度≥4mm；馈线切槽深度≥50mm，宽度≥7mm （2）、绕线圈数为6圈（道闸）或4圈（控制机），绕线在槽内必须拉紧，引出线必须双绞，且双绞次数不得小于20编/米，一般尽可能多；（3）、绕线应用一根完整的导线，不得有中间接头；（4）、浇灌的沥青必须充分熔化，以利于填充槽内每一个空隙而紧固线圈，不会因为路面上有车时会造成线圈松动而影响感应。
（5）、线必需耐高温，避免沥青烫破皮。
（6）、制作完成后电感量在80-150uH。
地感线圈设计、安装规范及注意事项操作指引
地感线圈设计、安装规范及注意事项操作指引一、地感线圈介绍地感线圈材质：国标多芯软线BVR1.5地感线圈使用场景：●控制机地感（车牌识别场景）：用于检测未能识别到的无牌车辆，通过压地感抓拍车辆图片作为入场记录、出场记录比对并完成缴费的凭证作用；●控制机地感（取票场景）：用于检测出入口是否有车，仅当地感检测到有车辆时，才允许取票、吞票；●控制机地感（红绿灯应用场景）：用于检测出入口是否有车，当地感检测到有车辆时，会触发红绿灯控制器控制灯为红色，没有检测到车辆时，则为绿色；●道闸开闸地感（压地感开闸场景）：用于检测出入口道闸开闸，当检测到有车辆，则会触发道闸开闸；没有检测到车辆时，则不开闸；●道闸防砸地感：用于检测车辆是否正在通行，起防砸车作用。
二、设计规范1、设计原则地感设计依据现场实际应用场景、合理优化地感设计方案，保证车辆能够控制及检测地感信号，且需做到抗临道干扰；对于喇叭口、T字型口、栅栏杆、大型货车通行，必须配备红外对射装置。
2、应用场景设计指引2.1、常规场景设计指引2.1.1、线圈常规形状及尺寸a.控制机地感：标准宽度为0.8m,标准长度为2m,距离安全岛边沿0.5m-1m;控制机前面的地感主要是用来检测是否有车、无牌车图片抓拍，施工时地感可按矩形（倒角，倒角为30cm/45°）形状施工，如下图：b.道闸地感：车道≤4m，标准宽度为1m，标准长度2m；通常地感探测线圈是长方形（倒角），一边距离安全岛边沿0.5m-1m,另一边距离道闸杆尾端0.5m-1m。
从车辆行车方向，以道闸杆为分界线3:7切割，如果出入口共道的情况直接进行5:5切割。
c.道闸地感：4m＜车道≤6m，且大货柜为主的车场，道闸地感可将宽度调整为1.5m-2m；小车为主的车道宽度调整为1.2m-1.5m，调整为”8”字型或日字型，每个口字长度不能超过2米（大货车为主情景，必须配备2组红外对射装置、立柱高度依据现场大货柜车的高度决定，呈斜角高低对射），如下图：注：当路面为沥青路面时，两地感线圈之间的宽度调整为600，以便不损坏线圈的连接角处。
地感线圈施工规范说明
地感线圈施工规范
检测器能否良好工作在很大程度上取决于它所连接的感应线圈。
线圈的几个重要参数包括：线圈材料，线圈形状大小，匝数（电感量）和是否正确施工埋设。
在安装时必须注意以下事项:
一：线圈串扰
当两个感应线圈靠得很近，两个线圈的磁场迭加在一起，相互造成干扰。
这种现象就是串扰。
串扰会导致错误的检测结果和环路检测器的死锁。
在相邻的但属于不同感应器的线圈间，要消除串扰，可以采取以下措施：
∙选择不同的工作频率。
∙将相邻的线圈匝数不一样，间距加大。
必须保证探测线圈之间的间距大于1米左右；
∙对线圈引出导线进行良好的屏蔽，屏蔽线必须在探测器端接地。
线圈电缆和接头最好采用多股铜导线。
在电缆和接头之间最好不要有接线处。
如果必须有接线端，也要保证连接可靠，用烙铁将它们焊接起来，并且放置于防水处。
二:线圈材料
在理想状况下（不考虑一切环境因素的影响），电感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的材质。
但在实际工程中，必须考虑线导线的机械强度和高低温抗老化问题，由于导线一旦老化或抗拉伸强度不够导至导线破损，则检测器
将不能正常工作。
在实际的工程中，建议最好采用1.0mm以上铁氟龙在某些环境恶劣的地方还必须考虑耐酸碱腐蚀问题。
高温镀银铜软导线或国标截面积不小于1.0--1.5平方毫米多股双层防水铜线。
三:线圈形状
矩形安装
通常探测线圈常用的是长方形。
两条长边与金属物运动方向垂直，线圈宽度推荐为1米以上。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
地感线圈的技术要求和施工方法
地感线圈的技术要求和施工方法线圈可在车道施工中预埋，也可用切割机后期施工。
线圈连至探测控制器连线须螺旋双绞（>20绞/m）。
具体尺寸如与图纸有冲突以施工图纸为准。
线圈用RV1.5mm2电缆。
1、线圈尺寸及圈数车辆检测器允许对线圈的形状和尺寸进行灵活调整，实际中一般线圈周长最大可达30米，最小可为3米。
线圈的长度取决于车道的宽度（见上图）。
线圈距车道的边沿方至少保持3 00mm距离。
当线圈周长超过10米时通常绕两圈，当线圈周长在6-10米之间时，通常绕三圈，而当线圈周长小于6米时，线圈应绕四圈。
2、线圈间距当两个线圈相距较近，并且是接在不同的车辆检测器上时，它们的平行的两边间距应至少大于2米，当它们不在同一平面内时，这一间距可减到1米。
当多个线圈接到同一台多通道车辆检测器时，可以避免它们之间的串扰，这一特性可用于方向判断逻辑功能。
当用于这种功能时，两线圈间允许的最大间距为1米，以保证车辆在行驶方向上可以同时跨在两个线圈上。
3、线圈电感范围一般对于单圈线圈，圆周长上的电感每米1.5uH，3圈线圈是每米9.3uH。
双绞的馈线，每米电感为0.6uH。
4、允许的馈线长度值得注意的是，长的馈线可能会降低检测器的灵敏度，因此应尽可能减小馈线长度。
两根馈线应该双绞在一起，以减小馈线间的辐射干扰，同时可能的话，推荐使用屏蔽电缆作馈线。
馈线总长度一般不应大于350米。
（理论值）为了提高灵敏度，应保证线圈的电感量大于馈线的电感，因此对于小线圈长馈线情况，应增加线圈的圈数，线圈电感与馈线电感之比最少应为4 ：1。
5、金属和增强材料的影响在线圈附近，含铁量高的金属会严重影响线圈灵敏度，像下水道井盖或类似的物体等，地应避开面上可见的物体，线圈与这些物体间应留1米的空间。
而埋入地下的钢筋等增强材料并不明显，但有可能对线圈灵敏度造成影响。
当存在金属物体或钢筋等增强材料时，线圈应安装在这些金属网上方50mm 左右。
如果允许降低灵敏度时，这一距离可减小到40mm。
地感线圈的技术要求与埋设方法
地感线圈的技术要求与埋设方法地感线圈是停车场管理系统中的重要零件，它的工作稳定性直接影响整个系统的运行效果，因此地感线圈的制作是工程安装过程中很重要的一个工作环节。
线圈安装技术要求：线圈材料：标准Φ0.75mm耐高温镀锡线。
线圈尺寸：地感线圈的尺寸为2米长1米宽，角上做45°、20厘米长的切角。
如下图：线圈与马路边的距离在50厘米左右，线圈为垂直叠加绕4--5圈。
埋设线槽切割参数：宽度3-5mm、深度40-50mm。
线圈应与道闸处于同一平衡位置。
线圈引出的两根线应该双绞，密度为每米不少于50结。
线圈埋设好后，应用水泥、沥青、环氧树脂等材料将槽口密封固化。
对于水泥路面上述三种材料均可使用，对于沥青石子路面可使用沥青或环氧树脂。
403401．485接口对485接口总线控制器上的485接口为水晶头接插件，其压线按照标准压线顺序压。
道闸机上的485+接兰色组（兰色+绿白），485-接绿色组（绿+兰白）将网线的橙色组线作为接地线与各个设备的485通讯的地连接。
2．设备上的读卡头接口对读卡头在控制设备的读卡头接口上，对应接读卡头的各线。
12V电源+——读卡头红色线D0——读卡头D0绿色线D1——读卡头D1白色线地——读卡头黑色线3. 总线控制器上的读卡头接口对读卡头将网线按照标准压线顺序用水晶头压好。
将网线分成4组：橙色组（橙+橙白）、兰色组（兰+绿白）、绿色组（绿+兰白）、棕色组（棕+棕白）。
橙色组接读卡头地，兰色组接读卡头D0，绿色组接读卡头D1，棕色组接读卡头电源正12V。
4. 显示屏的接线按照显示屏上的数据传输插头上的标注，找到标有“A”，“B”的2跟线，分别接485通讯的正和负——既兰色组和绿色组网线。
如果读卡头要通过显示屏幕连接的话，找到标有D0，D1的2根线，分别接在读卡头的D0，D1上。
读卡头的电源由其他12V的稳压电源供应。
如出现数据不稳定，将读卡头的电源地与网线的橙色组连接1，在道闸杆下方，用切割机切60*180的方框，下切3cm左右。
地感线圈
标准停车场地感线圈安装工艺一、切槽规范1、用于水泥及沥青地面的做法：道闸的地感线圈大小尺寸为1.0m×2.0m，其形状有矩形和平行边形，视具体情况而定，一般情况为矩形（注意：在四角处一定要导角，以防伤线），如车道宽大于4，就采用平行四边形（其形状见附图）。
切槽的深度为4~6CM，宽度为0.5CM，位置于闸杆的正下方，槽内不得有杂物。
2、果需要铺设地感线圈的路面是方砖、地砖等，一定要求甲方在地砖下面做一个圈梁，把地感线圈做在圈梁内。
二、布线规范用BV1.0单芯铜线50M，环绕槽内，四角用绝缘纸包角，杜绝划伤外皮，一层一层顺绕5圈，出头处线双绞布于道闸内，出口处套好绝缘管套，测试线圈对地电阻不得小于10MΩ。
三、封槽规范以上工作完成之后，便可封槽胶，其胶的材料为环氧树脂，乙二胺，配方比例为10:0.8，一般用量为1.5公斤左右，搅拌均匀，注进槽内，灌透所有缝隙，刚好平地面为准。
四、检测整个工作完成之后，仔细检查看是否符合要求，待胶干透后再接上控制器进行调试。
停车场地感线圈埋设需知一、线圈材料在理想状况下（不考虑一切环境因素的影响），地感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的 IC智能卡材质。
但在实际工程中，必须考虑导线的机械强度和高低温抗老化问题，在某些环境恶劣的地方还接触式IC卡必须考虑耐酸碱腐蚀问题。
由于导线一旦老化或抗拉伸强度不够导致导线破损，则检测器将不能正常工作。
在实际的工程中，建议采用1.0mm以上铁氟龙高非接触式IC卡温多股软导线。
二、线圈形状1、矩形安装通常探测线圈应感应IC卡该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为1米。
长边的长度取决于道路的宽度，通常两端比道路间 ID卡距窄0.3米至1米。
2、倾斜45°安装在某些情况下需要检测自行车或摩托车EM格式ID卡时，可以考虑线圈与行车方向倾斜45°安装。
3、“8”字形安装在某些情况下，路面较宽（超过六米）TK4001ID厚(薄)卡而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。
贵阳地感线圈施工工艺-20121112
地感卡口施工工艺地感线圈施工工艺1线圈绕制所需材料：地感馈线建议选用SGS1015/16#(铜芯聚氯乙烯绝缘软电缆)最小截面积不小于1.3mm²线缆绕；地感引线使用RSVP2*1.0mm²(绞型屏蔽软电缆)最小截面积不小于1.0mm²。
2线圈施工步骤1道路地面开槽办法俯视图，如下图：(1)：路面画线，根据检测对象，确定线圈尺寸，。
，环形地感线圈的宽度一般为2；而【线圈长=实际车道宽度-线圈】来计算。
(2)：一般从离立杆一侧最远的车道开始，逐车道进行，先后切割线圈槽和引线槽，这。
(3)：要求切割为矩形，线，一般用开槽机开槽一直，槽深一般要求50~70mm槽宽为4~8mm，在钢筋混凝土车道上埋设线圈，又要与钢筋保持一定的距离(不小于50mm)开槽时尽可能两者兼顾。
，一般在线圈转角处应做45度切角工艺处理，；且要求环形线圈的四角汇聚处不可联通，否则三角区域会成为浮块易造。
(4)：，，槽底平整，有条件时宜用。
(5)：在路边窨井中预留1.5m（根据实际情况确认预留长度）之后再引至环槽边，在槽中按顺时针自下而上逐层紧绕预定匝数一般1.3mm²线缆周长为8m时要求4~5匝）再将另一端环形线圈馈线，此时须将矩形线圈的两端线缆逆时针双绞后引至路边窨井处，引至窨井中的馈线要求每米至少双绞20次。
注意事项：①整个地感线圈（包括矩形线圈和地感馈线）的线缆应该使用一整个没有接点的电线，②敷设线缆时，应该叠加重在一起。
③线圈下槽后应用钝物将其压实（注意：不能用尖锐利器，否则会造成线缆的损坏）。
④，便于日后维护工作。
⑤双绞馈，所以应保证足够长的线缆。
⑥车辆，介入0~500m之，若超出此范围可能会影响检测效果。
(6)：线圈敷设，首先用万用表测量环形线圈的直流电阻，正常值应为1~2Ω，，说明线圈短路，此时需要重新敷设。
然后用500V直流高阻表测试其对地电阻，在500V直流电压下其绝缘电阻，正常值应≥10MΩ。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地感线圈：
1、线材
地感线圈可采用单或多股耐高温铜导线。
最好不要有接头，引线直接双绞到检测器线圈输入端。
（地感线建议采用1*2.5的线，引线用2*1.0的线）
具体布线方式：一根线到线圈，然后绕规定圈数返回，返回线要与入线绕成双绞线模式，最后再与引线（双绞）相连。
2、线圈形状
通常探测线圈是长方形，两条长边与金属物运动方向垂直，长边的长度取决于道路的宽度，两端比道路间距窄0.3--0.6米。
线圈宽度推荐为1米，线圈电感量50—1000微亨。
线圈的圈数参考如下：
线圈尺寸：周长（单位：m）匝数
3——4 6
4——7 5
7——9 4
9——16 3
16以上 2
3、线圈安装方法
首先用切割机在路面上切出槽来，在四个角上进行45度倒角，防止尖角破坏线圈。
槽宽度一般为5毫米，深度30到70毫米，沥青路适当加深，水泥路可稍浅（应保证线圈顶层距路面20毫米）。
将引
出线直接双绞到检测器线圈输入端，每米最少20绞。
铺设线圈时应防止绝缘塑料破损，线圈对地阻抗> 2MΩ，直流电阻<3Ω。
埋好线圈以后，用水泥或沥青封上。
具体如下图所示：
地感线圈切割图形如下：（放大）。
