隧道围岩分级
隧道工程地质环境—隧道围岩分级(铁路隧道施工)

(1)围岩的结构特征和完整状态 围岩体通常是被各种结构面切割成大小不等、形态各异、种类
不同的岩石单元体(即结构体),围岩结构特征是指结构面和结构 体的特征。
当遇有地下水时,按下列原则调整围级围岩或Ⅱ级的软质岩石,应根据地下水的类型、水量大小
和危害程度,调整围岩级别。当地下水影响围岩稳定,产生局部坍 塌或软化软弱面时,可酌情降1级。
③ Ⅳ级、Ⅴ级围岩已成碎石状松散结构,裂隙中有黏土充填物时, 可根据地下水的类型、水量大小、渗流条件、动水和静水压力等情 况,判断对围岩的危害程度,酌情降1-2级。
根据长期的工程实践,人们认识到,各种围岩的物理性质之间 存在着一定的内在联系和规律,因而根据岩体完整程度和岩石坚硬 程度等重要指标,按坑道开挖后的围岩稳定性对围岩进行等级划分, 这就是围岩分级。
(2)围岩分级的目的:为隧道设计和施工提供依据。 ①可以据此选择适当的施工方法; ②确定支护结构上的荷载(松散荷载); ③确定衬砌结构的类型及其尺寸;
项目2 隧道工程地质环境
任务2.3 掌握隧道围岩分级
任务2.3 掌握隧道围岩分级
工作任务: (1)掌握围岩分级方法,能够对围岩进行分级;
1.概 述 (1)围岩:隧道周围一定范围内对洞身产生影响的的岩土体。 隧道的围岩是特征状态千变万化,有松散的流沙和和坚硬的花
岗岩。
流沙、管涌现象
花岗岩
围岩自稳时间:是指围岩在开挖暴露后,在未进行任何支护情 况下,自行达到持续稳定的时间。
Ⅵ
Ⅰ
差 围岩的结构特征和完整状态
好
大 地质变动的剧烈程度、规模大小、次数少 小
隧道围岩分级方法

隧道围岩分级方法
隧道围岩分级方法可以根据围岩的强度、稳定性和透水性等特征进行划分。
常见的隧道围岩分级方法有以下几种:
1. 国际地铁隧道分类法:按照地质特征将围岩分为Ⅰ至Ⅵ级,1级围岩为最好的围岩,6级围岩为最差的围岩。
2. 日本高速公路隧道工程协会围岩分级法:按照围岩的岩性、颗粒级配、岩石坚度、块度、岩体结构和褶皱、断层等因素进行评价,将围岩划分为4个等级。
3. 美国地质勘探员协会(Rock Mass Rating)围岩分级法:按照地质结构和岩石机械特性等因素,将围岩划分为6个等级,从R0到R6,R0围岩为最差的围岩,R6围岩为最好的围岩。
4. 中国国内常用的围岩分级标准:根据地质特征和工程要求,将围岩分为I至V级,I级围岩为最好的围岩,V级围岩为最差的围岩。
以上只是隧道围岩分级的一些常用方法,在具体工程中可以根据实际情况选取适合的分类方法。
隧道围岩判定等级划分方法

高速公路、铁路隧道围岩等级判定(文/萧整勇)一、前言随着我国高等级公路、铁路建设的迅猛发展,高速公路、铁路的隧道比也不断的增加,由于现阶段探测方法的不准确性,隧道围岩情况又复杂多变,隧道围岩判定、分类工作对指导隧道施工、调整工法和支护参数尤为重要。
在围岩分类的基础上再依照每一类围岩的稳定程度给出最佳的施工方法和支护结构设计。
围岩分类是选择施工方法的依据、是进行科学管理及正确评价经济效益、确定结构上的荷载(松散荷载)、确定衬砌结构的类型及尺寸、制定劳动定额、材料消耗标准等的基础,同时也是安全指导施工的有力保障。
汶马高速公路工程起于汶川县凤坪坝,止于马尔康市卓克基,是典型的第二阶梯(四川盆地)向第三阶梯(青藏高原)的过渡段。
公路沿线穿越了龙门山断裂带、米亚罗断裂带、松岗断裂带;汶马高速C14合同段的狮子坪1号隧道全长13.4公里,穿越了米亚罗断裂带,所穿越的主要岩性有变质砂岩、板岩、千枚岩等,地形地貌、水文地质条件极其复杂。
所以对狮子坪1号隧道掌子面围岩判定指导施工尤为重要。
二、隧道围岩级别判定工作流程隧道工程施工过程中需要进行隧道围岩级别判定的情况较多,这里指可能发生隧道围岩支护参数设计变更时进行的围岩级别判定工作。
由于其特殊性,隧道围岩级别判定一般采用五方现场会审制度(地质咨询、施工、监理、设计、业主)。
五方现场会审一般由业主组织,进行隧道围岩级别判定时由地质咨询方牵头会审,其他各方共同确认;进行支护参数确认时由设计方提出并经业主确认。
隧道围岩级别判定工作流程:预判-组织现场会审-审查工作-判定围岩级别-支护参数确认-签字确认。
三、隧道围岩级别判定工作方法隧道围岩判定一般采用定性和定量相结合的方法,按两步判定围岩分级:第一步通过测量或观察隧道围岩状况得到岩石硬度和岩体完整度的定量数值或定性结论,然后计算得到岩体基本质量指标BQ值或利用矩阵法查得围岩基本分级判定结论;第二步综合考虑其它影响岩体质量和稳定性的因素,选取地下水状况、软弱结构面、地应力三个因素进行围岩级别修正,同时结合隧道设计支护参数分等级的做法,以半级为单位进行修正。
隧道工程

一、公路隧道围岩的分级1、一级围岩:坚硬岩,岩体完整,巨整体状或巨厚层状结构。
围岩基本质量指标大于550兆帕。
2、二级围岩:坚硬岩,岩体完整,块状或厚层状结构;较坚硬岩,岩体完整,块状整体结构。
围岩基本质量指标在550至451兆帕之间。
3、三级围岩:坚硬岩,岩体较破碎,巨块(石)碎石状镶嵌结构,较坚硬岩或较软硬岩石。
岩体较完整,快状体或中厚层结构。
围岩基本质量指标在450至351兆帕之间。
4、四级围岩:坚硬岩,岩体较破碎。
碎裂结构,较坚硬岩、岩体较破碎,镶嵌碎裂结构,较软岩或软硬岩互层,且以软岩为主,岩体较完整,较破碎,中薄层状结构。
土体,压密或成岩作用的黏土及砂性土;黄土。
一般钙质、铁质胶结的碎石土、卵石土、大块石土。
围岩基本质量指标在350至251兆帕之间。
5、五级围岩:较软岩,岩体破碎;软岩,岩体较破碎至破碎;及破碎各类岩体,碎裂状,松散结构。
一般第四系的半干硬至重塑的黏土及稍湿至潮湿的碎石土,卵石土、网砾、角砾及黄土。
非黏土呈松散结构,黏土及黄土呈松软结构。
围岩基本质量指标小于等于250。
6、六级围岩:软塑状黏土及潮湿、饱和粉细砂层、软土等。
其中一级围岩为最好结构,六级围岩为最差结构。
二、围岩的初步判定1、隧道围岩的分级的综合评定方法宜采用两步分级,并按以下顺序进行:围岩分级分为初步分级和和详细分级。
其中初步分级为:定性(坚硬、完整)+定量。
详细分级为考虑修整因素的影响,修整定量。
修正因素为:有无地下水、软弱结构面,且有一组起控制作用。
是否存在高的初应力。
三、隧道的构成1、隧道主要由主体构造物和附属构造物构成。
其中主体构造物有分为:洞门和洞身衬砌。
附属构造物分为:通风、照明、安全措施、供配电、应急系统等。
2、不同的分类形式分为不同的种类:(1)按地层分类,分为岩石隧道、土质隧道。
(2)按所处位置分为,山岭隧道、城市隧道、水底隧道。
(3)按埋深长度分为,浅埋隧道和深埋隧道。
(4)按长度分为,短、中、长、特长。
隧道围岩分级

隧道围岩分级一、隧道围岩分级指标围岩分级的指标,主要考虑影响围岩稳定性的因素或其组合,大体有以下几种。
1.单一的岩性指标单一的岩性指标一般有岩石的抗压和抗拉强度、弹性模量等物理力学参数,以及岩石的抗钻性、抗爆性等工程指标。
在一些特定的分级中(如确定钻眼功效、炸药消耗量等)或土石方工程中划分岩石的软硬、开挖的难易,均可采用岩石的单一岩性指标进行分级。
一般采用岩石的饱和单轴极限抗压强度作为基本的分级指标,它具有试验简单、数据可靠的优点。
但单一岩性指标只能表达岩体特征的一个方面,用作分级的唯一指标是不合适的,如老黄土地层,在无水的条件下,其强度虽然低,但稳定性却很高。
2.单一的综合岩性指标单一的综合岩性指标是指以单一的指标反映岩体的综合因素。
这些指标包括以下几种。
(1)岩体的弹性波传播速度。
弹性波传播速度与岩体的强度和完整性呈正比,是反映岩石的力学性质和岩体的软硬、破碎程度的综合因素。
(2)岩石质量指标。
岩石质量指标(rock quality designation,RQD),是综合反映岩体强度和岩体破碎程度的指标。
所谓岩石质量指标,是指钻探时岩心复原率,或称为岩芯采取率。
钻探时岩芯的采取率、岩芯的平均和最大长度受到岩体原始的裂隙、硬度、均质性的影响,岩体质量主要取决于岩芯采取长度小于10 cm以下的细小岩块所占的比例。
因此,岩芯采取率是以单位长度钻孔中10 cm以上的岩芯所占比例来判断的。
(3)围岩的自稳时间。
围岩的自稳时间也被认为是综合岩性指标。
隧道开挖后,围岩通常都有一段暂时稳定的时间,地质环境不同,自稳时间是不同的。
3.复合指标复合指标是一种用两个或两个以上的岩性指标或综合岩性指标表示的复合性指标。
复合指标考虑多种因素的影响,用于判断隧道围岩的稳定性是比较合理可靠的。
可以根据工程对象的要求选择不同的指标。
但是,复合指标的定量数值一般是通过试验、现场实测或凭经验确定的,带有较大的主观性。
通过以上分析,对隧道围岩的分级,首先应考虑选择对围岩稳定性有重大影响的主要因素,如岩石强度、岩体的完整性、地下水、地应力、结构面产状,以及它们的组合关系作为分级指标;其次选择测试设备比较简单、人为因素影响小、科学性较强的定量指标;最后考虑分级指标要有一定的综合性,如选择复合指标等。

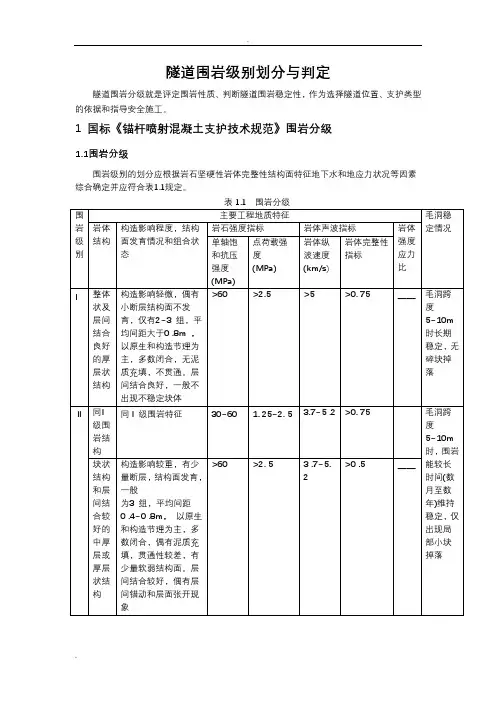

隧道围岩级别划分与判定

隧道围岩级别划分与判定隧道围岩分级就是评定围岩性质、判断隧道围岩稳定性,作为选择隧道位置、支护类型的依据和指导安全施工。
1 国标《锚杆喷射混凝土支护技术规范》围岩分级1.1围岩分级围岩级别的划分应根据岩石坚硬性岩体完整性结构面特征地下水和地应力状况等因素综合确定并应符合表1.1规定。
注1 围岩按定性分级与定量指标分级有差别时一般应以低者为准。
2 本表声波指标以孔测法测试值为准如果用其他方法测试时可通过对比试验进行换算。
3 层状岩体按单层厚度可划分为厚层大于0 .5m中厚层0 .1~0 .5m薄层小于0 .1m4 一般条件下确定围岩级别时应以岩石单轴湿饱和抗压强度为准当洞跨小于5m,服务年限小于10 年的工程确定围岩级别时可采用点荷载强度指标代替岩块单轴饱和抗压强度指标可不做岩体声波指标测试5 测定岩石强度做单轴抗压强度测定后可不做点荷载强度测定。
3公路隧道围岩分级3.1公路隧道围岩分级围岩级别可根据调查、勘探、试验等资料、岩石隧道的围岩定性特征、围岩基本质量指标(BQ)或修正的围岩质量指标[BQ]值、土体隧道中的土体类型、密实状态等定性特征,按表3.1确定。
当根据岩体基本质量定性划分与(BQ)值确定的级别不一致时,应重新审查定性特征和定量指标计算参数的可靠性,并对它们重新观察、测试。
在工程可行性研究和初勘阶段,可采用定性划分的方法或工程类比方法进行围岩级别划分。
注:本表不适用于特殊条件的围岩分级,如膨胀性围岩、多年冻土等。
3.2围岩分级的主要因素公路隧道围岩分级的综合评判方法采用两步分级,并按以下顺序进行:(1)根据岩石的坚硬程度和岩体完整程度两个基本因素的定性特征和定量的岩体基本质量指标(BQ),综合进行初步分级。
(2)对围岩进行详细定级时,应在岩体基本质量分级基础上,考虑修正因素的影响修正岩体基本质量指标值。
(3)按修正后的岩体基本质量指标[BQ],结合岩体的定性特征综合评判,确定围岩的详细分级。
隧道围岩分级

(二) 以岩体构造、岩性特征为代表的分级方法
代表: ●泰沙基法~考虑围岩的完整状态和岩性,共9 级。 ●我国交通隧道围岩分级法~借鉴了泰沙基法, 考虑岩体综合物性,共6级。
⑵详细分级~相当于铁路的修正分级
修正BQ值:当有以下3方面影响时,应予修正: ①地下水K1 ②软弱结构面(比铁路多此条)K2 ③高初始地应力K3 [BQ]=修正BQ值=BQ-100(K1+K2+K3)
K1~K3各值可查公路隧道规范附录A.0.2-1~A.0.2-3
公路围岩分级表:
参数: ①围岩主要定性特征 ②BQ值,或[BQ]值(当需要修正时)
(4) 铁路隧道围岩分级表
基本分级+围岩弹性纵波速度=铁路隧道围岩分级表 见教材P84-85。
⑸ 特点
◆给出了单线隧道围岩开挖后的稳定状态。 ◆尚未考虑地下水和地应力。
⑹ 修正分级
◆ 地下水 地下水的3种处理方法: ①分级时按无水考虑,而是根据地下水的状态,适
当降低围岩等级(1~2级); ②分级时按有水考虑,当确认围岩无水则提高围岩
Ⅰ Ⅱ ⅢⅣⅤ Ⅵ
Ⅰ Ⅱ ⅢⅣⅤ — Ⅰ Ⅱ ⅣⅤⅥ — Ⅱ Ⅲ ⅣⅤⅥ —
◆初始地应力
初始地
应力状 态
主要现象
极高应 力
1.硬质岩:开挖过程中时有岩爆发生,有岩块弹 出,洞壁岩体发生剥离,新生裂缝多,成洞性差
2.软质岩:岩芯常有饼化现象,开挖过程中洞壁 岩体有剥离,位移极为显著,甚至发生大位移, 持续时间长,不易成洞
隧道围岩分级标准7[1].19
![隧道围岩分级标准7[1].19](https://img.taocdn.com/s3/m/32ee7103bed5b9f3f90f1cf2.png)
隧道围岩分级参考标准根据张唐线地层岩性的实际情况,参考相关线的经验,在没有钻探情况下,各隧道围岩分级参考标准如下:一、隧道围岩分级进出口Ⅴ级不要给得太多,如果是基岩而不是第四系的,那Ⅴ级围岩给50m至80m足够了(如果岩体很完整,弱风化,进出口也可直接给Ⅳ级围岩),在有构造带的地方(断层)给Ⅴ级围岩的也不要超过100m。
二、对于一般长度小于1000m的短隧道:1、软质岩地区,埋深小于50m时,隧道围岩以Ⅳ、Ⅴ级围岩为主,Ⅳ、Ⅴ级分界线按1.0~1.5倍洞身高度(8~10m)弱风化W2界限划分。
埋深大于50m小于150m时,隧道围岩以Ⅲ、Ⅳ、Ⅴ级围岩为主,Ⅳ、Ⅴ级分界线按1.0~1.5倍洞身高度(8~10m)弱风化W2界限划分;Ⅲ、Ⅳ级分界线按4.0~5.0倍洞身高度(8~10m)弱风化W2界限划分。
2、硬质岩地区,埋深小于50m时,隧道围岩以Ⅲ、Ⅳ、Ⅴ级围岩为主,Ⅲ、Ⅳ级分界线按2.0~2.5倍洞身高度(8~10m)弱风化W2界限划分,Ⅳ、Ⅴ级分界线按1.0~1.5倍洞身高度(8~10m)弱风化W2界限划分。
埋深大于50m小于150m时,隧道围岩以Ⅱ、Ⅲ、Ⅳ、Ⅴ级围岩为主,Ⅱ、Ⅲ级分界线按5.0倍洞身高度(8~10m)弱风化W2界限划分,Ⅲ、Ⅳ级分界线按2.0~2.5倍洞身高度(8~10m)弱风化W2界限划分,Ⅳ、Ⅴ级分界线按1.0~1.5倍洞身高度(8~10m)弱风化W2界限划分。
三、对于长度大于1000m的长大隧道,软质岩地段可参考以上标准,硬质岩地段Ⅱ、Ⅲ级分界线如果确有依据(如钻探资料)可按5.0倍洞身高度(8~10m)弱风化W2界限划分,如果没依据,暂按弱风化W2埋深大于150m考虑。
四、如果地下水发育、构造节理发育、物探异常、深大沟谷地形不利地段考虑按上述标准降一级,或者界限向安全地段调整。
硬质岩:Rb>30MPa,如花岗岩、闪长岩、流纹岩、玄武岩、安山岩、石英砂岩、白云岩、石灰岩、石英二长岩、硅钙质胶结的砂砾岩等。
隧道围岩分级及围岩压力

隧道围岩分级及围岩压力隧道所穿过的地层是千变方化的,可能遇到各种工程性质不同的围岩。
隧道围岩分级是评价隧道围岩稳定性的重要参数,也是隧道支护方案设计和施工工艺确定的主要依据。
分级的正确与否直接影响着隧道施工和运营安全,因此,正确划分隧道围岩分级就显得尤为重要。
在围岩分级确定的情况下,如何确定支护结构上的作用力(即围岩压力)就成为正确、合理设计隧道结构的关键。
4.1 围岩岩性与初始应力4.1.1 围岩岩性隧道工程围岩是指地壳中受开挖活动影响的那一部分岩土体。
这个范围在横断面上约为6~10倍的洞径。
围岩的工程性质,一般包括三个方面:物理性质、水理性质和力学性质。
而对围岩稳定性最有影响的是力学性质,即围岩抵抗变形和破坏的性能。
围岩既可以是岩体,也可以是土体。
本书仅涉及岩体的力学性质。
岩体是在漫长的地质历史中形成的地质体,被许许多多不同方向、不同规模的断层面、层理面、节理面和裂隙面等各种地质界面切割为大小不等、形状各异的各种块体。
这些地质界面称为结构面或不连续面,这些块体称为结构体,岩体可以看作由结构面和结构体组合而成的具有结构特征的地质体。
所以,岩体的力学性质主要取决于岩体的结构特征、结构体岩石的特性及结构面的特性。
环境因素,尤其地下水和地应力对岩体的力学性质影响也很大。
在软弱围岩中,节理和裂隙比较发育,岩体被切割破碎,结构面对岩体的变形和破坏都不起主导作用,所以岩体的特性与结构体岩石的特性并无本质区别。
在完整而连续的岩体中亦是如此。
反之,在坚硬的块状岩体中,由于受软弱结构面切割,块体之间的联系减弱,此时,岩体的力学性质主要受结构面的性质及其在空间的组合所控制。
由此可见,岩体的力学性质必然是诸因素综合作用的结果。
岩体与岩石相比,两者有着很大的区别:与工程总体尺度相比,岩石几乎可以被认为是均质、连续和各向同性的介质;而岩体则具有明显的非均质性、不连续性和各向异性。
岩体抗拉变形能力差,因此,岩体受拉后很容易沿结构面发生断裂。
简述我国铁路隧道围岩分级依据

简述我国铁路隧道围岩分级依据
我国铁路隧道围岩分级依据主要包括地质力学综合指标、围岩变形、围岩裂隙度和透水性。
1. 地质力学综合指标:包括围岩岩性、围岩强度、围压系数、岩体结构、岩体的断裂和节理等。
这些指标可以反映围岩的稳定性、强度和变形特性。
2. 围岩变形:考虑围岩在不同荷载下的变形特征,包括围岩的弹性变形、塑性变形、破裂变形等。
通过观测围岩在施工过程中的变形情况,可以评估围岩的变形特性。
3. 围岩裂隙度:围岩的裂隙度反映了围岩的岩体连续性和稳定性。
围岩裂隙度越大,围岩的稳定性越差,需要采取更加严格的支护措施。
4. 透水性:围岩的透水性是指围岩中水的渗透能力。
透水性较高的围岩需要采取相应的防水措施,以防止隧道内部积水。
根据以上指标,我国将铁路隧道围岩分为一至六级,其中一级围岩稳定性最好,六级围岩稳定性最差。
不同级别的围岩需要采取相应的支护措施和防治措施,确保隧道的安全运营。
隧道BQ分级

公路隧道围岩分级
围岩分级计算:
BQ=90+3Rc+250Kv--○1
BQ-—围岩基本质量指标;
Rc——岩石单轴饱和抗压强度;
Kv—-岩体完整性系数。
Rc一般采用实测值,若无实测值时。
可采用实测的岩石点荷载强度指数I s(50)来换算。
Rc=22.82I s(50)
Is(50)——直径为50mm标准试件的点荷载强度.
常见岩石的强度指标值
Kv=(υpm/υpr)2
υpm--岩体弹性纵波速度(km/s);
υpr-—岩石弹性纵波速度(km/s)。
Kv一般用弹性波探测值,若无探测值时,可用岩体体积节理数J v对应的Kv值.
当Rc>90Kv+30时,以Rc=90Kv+30和Kv 代入式错误!计算BQ 值;
当Kv>0。
04Rc+0。
4时,以Kv=0。
04Rc+0.4和Rc 代入式错误!计算BQ 值。
当隧道围岩处于高地应力区或围岩稳定性受软弱结构面影响,且由一组起控制作用或有地下水作用时,应对岩体基本质量指标BQ 进行修正,修正值[BQ ]按下式计算 [BQ ]=BQ —100(K 1+ K 2+ K 3) K 1——地下水影响修正系数;
K 2——主要软弱结构面产状影响修正系数; K 3——初始应力状态影响修正系数。
K 1、K 2、K 3值可分别按如下表格确定,无表中所列情况时,修正系数取0.
地下水影响修正系数K 1
主要软弱结构面产状影响修正系数K 2
初始应力状态影响修正系数K 3。
隧道围岩级别划分及判定

3-1-1隧道围岩级别划分与判定隧道围岩分级就是评定围岩性质、判断隧道围岩稳定性,作为选择隧道位置、支护类型的依据和指导安全施工。
国内外现在的围岩分级方法有定性、定量、定性与定量相结合3种方法,且多以前两种方法为主。
定性分级的做法是,在现场对影响岩体质量的诸因素进行定性描述、鉴别、判断,或对主要因素作出评判、打分,有的还引入分量化指标进行综合分级。
以定性为主的分级方法,如现行的公路、铁路隧道围岩分级等方法经验的成分较大,有一定人为因素和不确定性,在使用中,往往存在不一致,随勘察人员的认识和经验的差别,对同一围岩作出级别不同的判断。
采用定性分级的围岩级别,常常出现与实际差别1~2级的情况。
定量分级的做法是根据对岩体性质进行测试的数据或对各参数打分,经计算获得岩体质量指标,并以该指标值进行分级。
如国外N.Barton 的Q分级,Z.T.Bieniawsks的地质力学(MRM)分级、Dree的RQD值分级等方法。
但由于岩体性质和赋存条件十分复杂,分级时仅用少数参数和某个数学公式难以全面准确地概括所有情况,而且参数测试数量有限,数据的代表性和抽样的代表性均存在一定的局限,实施时难度较大。
影响围岩稳定的因素多种多样,主要是岩石的物理力学性质、构造发育情况、承受的荷载(工程荷载和初始应力)、应力变形状态、几何边界条件、水的赋存状态等。
这些因素中,岩体的物理力学性质和构造发育情况是独立于各种工作类型的,反映出了岩体的基本特性,在岩体的各项物理力学性质中,对稳定性关系最大的是岩石坚硬程度,岩体的构造发育状态、岩体的不连续性、节理化程度所反映的岩体完整性是地质体的又一基本属性。
国内外多数围岩分级都将岩石坚硬程度和岩体的完整程度作为岩体基本质量分级的两个基本因素。
1 国标《锚杆喷射混凝土支护技术规X》围岩分级1.1围岩分级围岩级别的划分应根据岩石坚硬性岩体完整性结构面特征地下水和地应力状况等因素综合确定并应符合表1.1规定。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
铁路隧道围岩分级
一、铁路隧道围岩分级类型
根据《铁路隧道工程施工技术指南》铁路隧道围岩分级判定的内容将不同岩石性质和岩体结构的隧道围岩分为Ⅰ~Ⅵ六个基本级别。
铁路隧道围岩分级表
注:表中“围岩级别”和“围岩主要工程地质条件”栏,不包括膨胀性围岩、多年冻土等特殊岩土。
二、围岩级别判定的一般步骤
1、收集整理隧道场地的区域地质资料,分析研究设计图纸上详细的地勘报告,明确隧区主要的岩层、岩性、岩体构造、不良地质以及水文地质条件。
特别是要详细研究不良构造体和不良地质作用对隧道区围岩的岩石强度、岩体完整性的影响。
从整体上把握该区域工程地质条件。
2、按照编制的实施性超前地质预报组织进行隧道掌子面前方地质预测预报,并根据真实的预报结论分析判断掌子面前方的围岩情况。
一方面根据预报结论初步判断围岩基本分级的级别,并将其与设计时提供的围岩分级进行比对,另一方面作为围岩级别和支护方案变更的依据之一。
3、实时记录掌子面地质素描表和围岩级别判定卡中的内容,特别是要客观填写掌子面围岩的岩性指标、岩体完整性情况和地下水状况,这些指标均是作为围岩基本分级的理论依据。
如果难以明确围岩的地质条件,可通过实验和理论计算来确定围岩的各项力学性能和构造特点,来加以判断围岩级别。
4、根据得出的围岩岩性特征、构造特征以及其它相关资料并按照隧道围岩分级的标准进行围岩级别的判定。
三、围岩判定主要依据
1、岩石的坚硬程度
①从定性划分
硬质岩包括坚硬岩和较硬岩,软质岩包括较软岩、软岩和及软岩。
坚硬岩:
锤击声清脆,有回弹,震手,难击碎,基本无吸水反应。
代表性岩石如未风化~微风化花岗岩、闪长岩、辉绿岩、玄武岩、安山岩、片麻岩、石英岩、石英砂岩、硅质砾岩、硅质石灰岩等。
较硬岩:
锤击声较清脆,有轻微回弹,稍震手,较难击碎,有轻微吸水反应。
代表性岩石有1、微风化的坚硬岩石;2、未风化的大理岩、板岩、石灰岩、白云岩、钙质砂岩等。
较软岩:
锤击声不清脆,无回弹,轻易击碎,浸水后指甲可刻出印痕。
代表性岩石如1、中风化~强风化的坚硬岩或较硬岩;2、未风化微风化的凝灰岩、千枚岩、泥灰岩、砂质泥岩等。
软岩:
锤击声哑,无回弹,有较深凹痕,浸水后手可捏碎,辧开。
代表性岩石有1、强风化的坚硬岩或较硬岩;2、中风化~强风化的较软岩;3、未风化~微风化的页岩、泥岩、泥质砂岩等。
极软岩:
锤击声哑,无回弹,有较深凹痕,浸水后手可捏成团。
代表性岩石有1、全风化的各种岩石;2、各种半成岩。
②从定量划分
根据岩石饱和单轴抗压强度确定岩石的坚硬程度
2、岩体的风化程度
岩体随风化程度的加深,岩体比重略有减小、密度减小、孔隙率、含水量、吸水率都逐渐增大,岩体的抗压强度、弹性模量、和变形模量都随风化程度的加深而降低,因此岩体的风化程度对围岩分级有重要指导作用。
岩体风化的五个等级:
未风化:结构构造为变化,岩质新鲜;
微风化:结构构造、矿物色泽基本未变,部分裂隙有铁猛质渲染;
弱风化:结构构造部分破坏,矿物色泽较明显变化,裂隙面出现风化矿物或存在风化夹层;
强风化:结构构造大部分破坏,矿物色泽明显变化,长石、云母等多风化为次生矿物:
全风化:结构构造全部破坏,矿物成分除石英外基本风化为土状。
3、岩体的完整程度
①定量确定
岩体的完整程度可以用完整性系数Kv表示,其计算公式为:
Kv=(Vpm/Vpr)2
式中Vpm ——岩体弹性纵波速度(km/s)
Vpr——岩性弹性纵波速度(km/s)
f干/f湿<0.75为软化岩石。
岩石质量按RQD分为:好的RQD >90%;较好的RQD=75~90%;较差的RQD=50~75%;差的RQD=25~50%;极差的RQD<0.25%。
当无条件取得实测值时,也可用岩体体积节理数(Jv),按下表确定对应的Kv值。
Jv与Kv对照表
②定性确定
根据掌子面岩体的结构面组数、特征及结合程度判断其完整性。
岩体完整性指标
4、地下水影响修正
地下水对围岩分级的修正
5、初始应力影响修正
初始地应力影响修正
初始地应力判断
注:σmax为垂直洞轴线方向的最大初始应力。
6、主要结构面产状的修正
主要结构面产状对围岩分级的修正
四、各种技术参数
1、岩体结构类型划分
岩体结构类型划分
2、结构面、软弱层和断层的抗剪断与抗剪强度
结构面、软弱层和断层的抗剪断与抗剪强度
3、地下工程岩体自稳能力
地下工程围岩自稳能力
4、岩体物理力学参数
岩体物理力学参数
在围岩级别判断过程中,一方面可以通过岩体力学性能初步判定围岩基本分级,另一方面可以将已划分好的围岩级别的围岩力学性能与表中内容比较分析,作为变更设计依据。
五、记录表格
1、施工阶段围岩级别判定卡
施工阶段围岩级别判定卡
2、开挖工作面地质状况记录表
新建××路
开挖工作面地质状况记录表。
