工程图纸管理制度范文第一章总则第一条为了规范工程图纸管理工作，提高工程质量和效益，制定本制度。

第二条本制度适用于公司所有工程项目的图纸管理工作，包括设计、施工、监理等各方面。

第三条工程图纸是工程设计的重要依据，是施工的指导和依据。

图纸管理是整个工程过程中必须高度重视和规范的环节。

第四条工程图纸管理要遵循科学、严谨、规范的原则，确保图纸的准确性、及时性和完整性。

第五条工程图纸管理负责人负责全面组织协调工程图纸管理工作，具体实施由专门建立的图纸管理团队进行。

第六条各相关部门要配合协调，加强沟通，确保工程图纸管理工作的顺利进行。

第二章图纸编制与审查第七条工程图纸编制应按照国家相关规定和标准进行，确保图纸的准确性和规范性。

第八条工程设计人员应具备相关资质和经验，编制图纸时要认真对照实际情况，确保设计符合工程要求。

第九条工程图纸应经过相应专业人员的审查，确保各项技术指标和设计要求的合理性和一致性。

第十条工程图纸的审查人员要认真负责，对设计中存在的问题提出合理的建议和意见。

第十一条工程图纸编制完成后，需进行最终审查确认，确保设计方案的科学性和可行性。

第三章图纸传递与备份第十二条工程图纸的传递应按照一定的流程和程序进行，确保各相关部门都能及时获取到最新的图纸内容。

第十三条图纸传递时，要注明传递时间和传递对象，确保传递的准确性和安全性。

第十四条工程图纸需进行定期备份，确保图纸资料的安全性和完整性。

第十五条图纸备份工作由专门负责的人员进行，备份信息要按照规定保存并保密处理。

第四章图纸变更与修订第十六条工程图纸如需变更或修订，需经过相关部门的审查确认，并及时修改并传达至各相关部门。

第十七条图纸变更或修订要做到规范、及时、准确，确保施工过程中的指导性和适用性。

第十八条图纸变更或修订的原因和内容需要做好记录，并进行归档保存，以备查阅。

第五章图纸使用和归档第十九条工程图纸应按照设计要求和施工进度进行相应使用，确保施工的顺利进行。

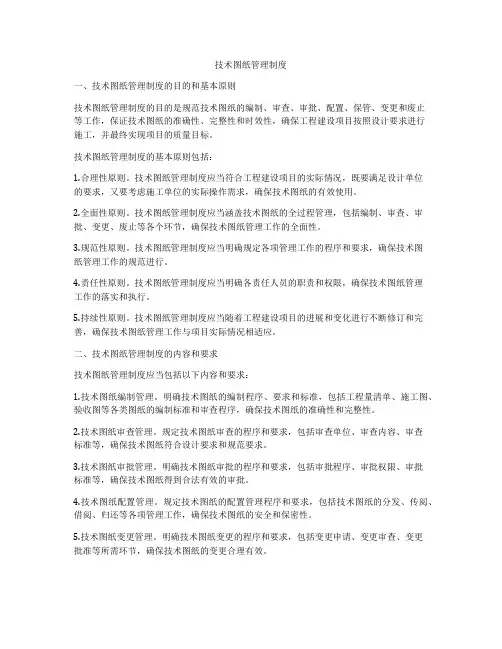

技术图纸管理制度

技术图纸管理制度一、技术图纸管理制度的目的和基本原则技术图纸管理制度的目的是规范技术图纸的编制、审查、审批、配置、保管、变更和废止等工作，保证技术图纸的准确性、完整性和时效性，确保工程建设项目按照设计要求进行施工，并最终实现项目的质量目标。

技术图纸管理制度的基本原则包括：1.合理性原则。

技术图纸管理制度应当符合工程建设项目的实际情况，既要满足设计单位的要求，又要考虑施工单位的实际操作需求，确保技术图纸的有效使用。

2.全面性原则。

技术图纸管理制度应当涵盖技术图纸的全过程管理，包括编制、审查、审批、变更、废止等各个环节，确保技术图纸管理工作的全面性。

3.规范性原则。

技术图纸管理制度应当明确规定各项管理工作的程序和要求，确保技术图纸管理工作的规范进行。

4.责任性原则。

技术图纸管理制度应当明确各责任人员的职责和权限，确保技术图纸管理工作的落实和执行。

5.持续性原则。

技术图纸管理制度应当随着工程建设项目的进展和变化进行不断修订和完善，确保技术图纸管理工作与项目实际情况相适应。

二、技术图纸管理制度的内容和要求技术图纸管理制度应当包括以下内容和要求：1.技术图纸编制管理。

明确技术图纸的编制程序、要求和标准，包括工程量清单、施工图、验收图等各类图纸的编制标准和审查程序，确保技术图纸的准确性和完整性。

2.技术图纸审查管理。

规定技术图纸审查的程序和要求，包括审查单位、审查内容、审查标准等，确保技术图纸符合设计要求和规范要求。

3.技术图纸审批管理。

明确技术图纸审批的程序和要求，包括审批程序、审批权限、审批标准等，确保技术图纸得到合法有效的审批。

4.技术图纸配置管理。

规定技术图纸的配置管理程序和要求，包括技术图纸的分发、传阅、借阅、归还等各项管理工作，确保技术图纸的安全和保密性。

5.技术图纸变更管理。

明确技术图纸变更的程序和要求，包括变更申请、变更审查、变更批准等所需环节，确保技术图纸的变更合理有效。

6.技术图纸废止管理。

总包工程设计图纸管理技术

存在的问题进行整改。统计资
设计院出图的编号要有序无误，图纸检索号是设计院对
图纸管理的唯一标识，由总经理办公室负责编制好，确定图纸版本标识按ＡＩ的排号，每换版一次就要升一版。对于方￣ＺＪ案图要标识图纸版本号，交给总经理办公室登记存档，日常
通过图档查询模块对图档属性快速浏览。图纸档案管理员可
以通过日志管理模块查看访问历史记录情况。为给用户提供更好、更方便的交互性系统，进一步对图纸管理系统的界面进行设计，提供更便捷、灵活的图纸查询
理方式转变。节约管理的人力与物力，提高了图纸管理的工
统的权限、可访问图纸级别、用户相关属性进行管理。对于
已定义的图档编制结构树，授权用户可以对图档属性进行浏览，并根据用户本身的权限浏览图档内容。授权用户还可以
作效率，提高信息的共享和工程图纸的利用率，减少重复劳
动，缩短工程的设计周期，减轻管理人员的工作负担。
二、图纸资料窒管理工作漉程设计部工作班成员，定期向图纸资料员上交自己负责的工作图纸资料，依照统一的图纸资料格式整理后签名上报。由专工审查所上报的图纸资料，审查无误后签字上交到主任审核后确认签字，各公司有不同的审核程序，最后由总工程师审核签字。经过整理的晒蓝图的图纸就能发放到施工单位。设计人员、设计部主任核实工程竣工施工图后，就进行收集、整理装订成册。图纸收集整理过程，应按照国家一流标准制定的档案整理归档标准、归档期限、借阅规定等内容

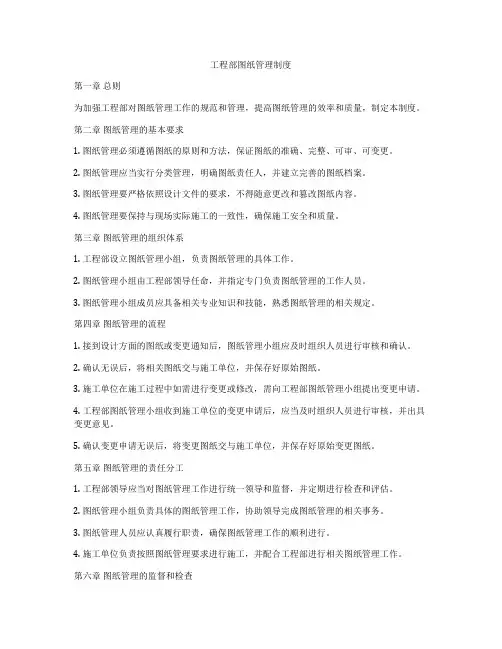

工程部图纸管理制度

工程部图纸管理制度第一章总则为加强工程部对图纸管理工作的规范和管理，提高图纸管理的效率和质量，制定本制度。

第二章图纸管理的基本要求1. 图纸管理必须遵循图纸的原则和方法，保证图纸的准确、完整、可审、可变更。

2. 图纸管理应当实行分类管理，明确图纸责任人，并建立完善的图纸档案。

3. 图纸管理要严格依照设计文件的要求，不得随意更改和篡改图纸内容。

4. 图纸管理要保持与现场实际施工的一致性，确保施工安全和质量。

第三章图纸管理的组织体系1. 工程部设立图纸管理小组，负责图纸管理的具体工作。

2. 图纸管理小组由工程部领导任命，并指定专门负责图纸管理的工作人员。

3. 图纸管理小组成员应具备相关专业知识和技能，熟悉图纸管理的相关规定。

第四章图纸管理的流程1. 接到设计方面的图纸或变更通知后，图纸管理小组应及时组织人员进行审核和确认。

2. 确认无误后，将相关图纸交与施工单位，并保存好原始图纸。

3. 施工单位在施工过程中如需进行变更或修改，需向工程部图纸管理小组提出变更申请。

4. 工程部图纸管理小组收到施工单位的变更申请后，应当及时组织人员进行审核，并出具变更意见。

5. 确认变更申请无误后，将变更图纸交与施工单位，并保存好原始变更图纸。

第五章图纸管理的责任分工1. 工程部领导应当对图纸管理工作进行统一领导和监督，并定期进行检查和评估。

2. 图纸管理小组负责具体的图纸管理工作，协助领导完成图纸管理的相关事务。

3. 图纸管理人员应认真履行职责，确保图纸管理工作的顺利进行。

4. 施工单位负责按照图纸管理要求进行施工，并配合工程部进行相关图纸管理工作。

第六章图纸管理的监督和检查1. 工程部图纸管理小组应当定期对图纸管理工作进行检查和评估，并及时发现和解决问题。

2. 工程部领导应当定期召开图纸管理例会，对图纸管理工作进行总结和反馈。

3. 工程部领导应当定期进行图纸管理的文件审核，确保文件的完整和准确。

第七章图纸管理的改进1. 工程部应当建立完善的图纸管理信息系统，提高图纸管理的效率和质量。

矿建工程技术图纸、资料管理规定

矿建工程技术图纸、资料管理规定
矿建工程技术图纸、资料管理规定
为了规范矿建工程技术图纸、资料的管理，促进矿建工程管理水平和工程质量的提高，特制定本规定。

一、矿建工程质量技术资料管理
1.施工单位负责收集、整理所承建工程的质量技术资料，并按规定进行自检评级。

2.各类检、测试验报告必须由具备资格的检测试验单位出具。

3.工程质量技术资料要按有关规定和表式认真填写，做到内容齐全、真实、准确、用语规范、字迹清楚、结论明确、签证齐全，并且有连续性。

4.生技部、监理单位要加强对建设工程技术将被的核查、评级和管理工作，督促施工企业及时、准确、规范地完善工程质量技术资料。

5.工程竣工移交时，工程质量技术资料应随工程一并移交建设单位。

二、部门内部资料管理
6.设置资料管理员专人管理内部部门图纸、资料。

资料管理员要及时收发图纸，定期归档，定置管理，保证图纸、资料的内容齐全完整，摆放合理有序。

7.矿建工程值班记录由当班人认真详细填写，值班记录应以能真实反映当班施工状况为准。

8.工程日报表由当日夜班人员填写，应做到表达简洁、准确，并在8时15分前报送到有关领导。

9.日常工程管理中下发的整改通知单要及时发送到被整改单位，由经办人监督整改情况，及时反馈。

10.值班人员要及时、准确填绘各种矿建工程日常管理图表，由资料管理员监督填绘情况。

11.各种上报资料由相关专业人员按时、准确填报。

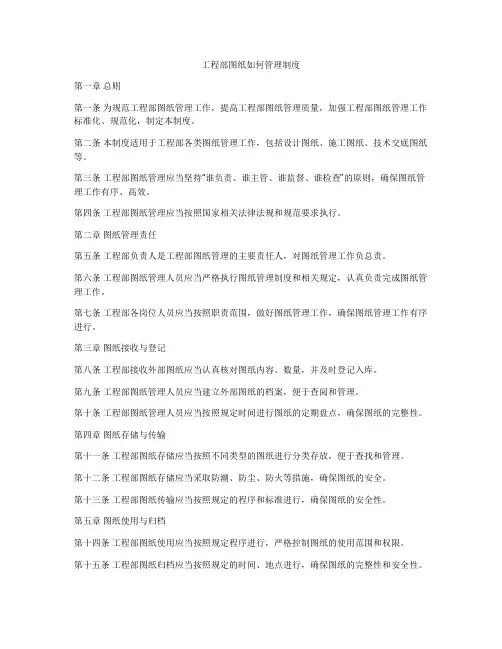

工程部图纸如何管理制度
