IC芯片的晶圆级射频测试
射频晶圆测试：半导体生产的紧急需要
主 要半导体 生产商最近 承认 ，开
发和 生产先进 ｌ 卡迫切需要 晶片级 Ｃ 射频测 量。在某 种程度上 ，这 一直是
射频测量应用
不论使用 ｌ－ ｌＶ晶片为手机模块制 Ｉ
备和存储器 的 Ｓ ０Ｃ 可与射频 测试要
数据 。即使 是在实验 室环境里 ， 由于探 测 针接触 电阻时 的敏 感性 ，精确 的提 取射频 参数也 成 了一种 挑战 。即使可
参数 。整合 了射 频、 模拟 、 高速数字设
能提取 ，快 速完成产 品监控 所需 的大
量测量似乎 也是 不现 实的 。
子元 器 件 ２ ０ ． ＷＷＶ ．ｅｃ ａ ｃｏ ０ ６５ ￣ｇ ｍ ｇ． ｍ
维普资讯
Ｔ ｅ ｅｍ 试与测量 ｓｔ＆ Ｍ ｅａｓｕｒ ｅｎｔ
射频晶圆测试 ■ 半导体生产的紧急需要
ＲＦ Ｗａｆ ｒＴ ｔ ｇ：ａ ｕｔ ｅｄ ｎ Ｎｏｗ ａ ｔ ａ ｅ ｅｓｉ ｎ ｎ Ａｃ ｅ Ｎｅ ，ａ ｄ Ｐｒ ｃ ｉ ｌ ｃ
业发展趋 于 ６ ｎ 节 点甚至更 高，对 ５ｍ
放大 器的优 点是显而 易见 的。 由于容
易受 到终端市 场价格压力 的影 响，使 得对 生产 中的测试 成本非 常敏感 ，其 中功能测试 是在 １ ０ ｚ 的低偏 压 －４ ＧＨ 条件下进 行的 ，这些取 决于他们 的设
于高性能低 成本数字 、射 频 、模拟 混
第三代参数测试仪
提供一种解 决方案
使 晶圆级 射频 测试成为 生产 过程控制工具 的关键 是实 现全 自动测量 。这意味着机 器人 自动将晶圆 、 校准标准 、 探 针卡分配到需要的地方 。 换一种说法 ， 就是一个主要 的测试

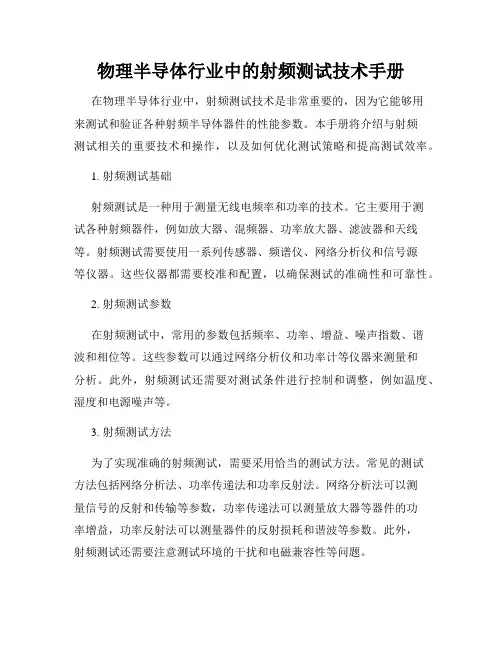

物理半导体行业中的射频测试技术手册
物理半导体行业中的射频测试技术手册在物理半导体行业中，射频测试技术是非常重要的，因为它能够用来测试和验证各种射频半导体器件的性能参数。
本手册将介绍与射频测试相关的重要技术和操作，以及如何优化测试策略和提高测试效率。
1. 射频测试基础射频测试是一种用于测量无线电频率和功率的技术。
它主要用于测试各种射频器件，例如放大器、混频器、功率放大器、滤波器和天线等。
射频测试需要使用一系列传感器、频谱仪、网络分析仪和信号源等仪器。
这些仪器都需要校准和配置，以确保测试的准确性和可靠性。
2. 射频测试参数在射频测试中，常用的参数包括频率、功率、增益、噪声指数、谐波和相位等。
这些参数可以通过网络分析仪和功率计等仪器来测量和分析。
此外，射频测试还需要对测试条件进行控制和调整，例如温度、湿度和电源噪声等。
3. 射频测试方法为了实现准确的射频测试，需要采用恰当的测试方法。
常见的测试方法包括网络分析法、功率传递法和功率反射法。
网络分析法可以测量信号的反射和传输等参数，功率传递法可以测量放大器等器件的功率增益，功率反射法可以测量器件的反射损耗和谐波等参数。
此外，射频测试还需要注意测试环境的干扰和电磁兼容性等问题。
4. 射频测试优化为了提高测试效率和准确性，需要进行射频测试优化。
优化的策略包括选择合适的测试环境、调整测试仪器的设置和校准、选择适当的测试方法和条件、以及使用自动化测试系统等。
此外，还需要进行数据分析和反馈，以指导测试策略的改进和优化。
结语射频测试是物理半导体行业中非常重要的一项技术，它可以帮助我们测量和分析各种射频器件的性能参数。
本手册提供了射频测试的基础知识、常用参数和方法，以及优化测试策略和提高测试效率的方法。
希望这些内容能够帮助您更好地理解射频测试技术，并在工作中取得更好的成果。
晶圆测试全流程详解
晶圆测试全流程详解In the semiconductor industry, wafer testing, also known as wafer probing or crystal wafer testing, is a critical step in the production process. 在半导体行业，晶圆测试，也称为晶圆探针测试或晶圆测试，是生产过程中至关重要的一步。
Wafer testing is the process of testing the integrated circuits (ICs) on a semiconductor wafer to ensure they function correctly before they are diced and packaged into individual ICs. 晶圆测试是在晶圆上测试集成电路（IC）以确保它们在被切割成单个IC 并封装之前能够正确运行的过程。
This thorough testing is essential to identify any defects or faults in the ICs before they are assembled into electronic devices. 这种彻底的测试是为了在将IC组装成电子设备之前识别出IC中的任何缺陷或故障是至关重要的。
A wafer testing process typically involves several key steps, including wafer loading, prober testing, electrical testing, and sorting. 晶圆测试过程通常包括几个关键步骤，包括晶圆装载、探针测试、电子测试和分选。
The process begins with loading the semiconductor wafers onto a prober, which is a machine designed to make physical contact with the integrated circuits on the wafer. 这个过程始于将半导体晶圆装载到一台探测机上，探测机是一种专门设计用来与晶圆上的集成电路进行物理接触的机器。
ic晶圆测试采点方式
ic晶圆测试采点方式1.引言1.1 概述在进行IC晶圆测试时，采点方式是一个重要的环节。
采点方式可以理解为在测试过程中，选择哪些点去进行测试的方法和策略。
正确的采点方式可以提高测试的效率和准确性，从而更好地评估IC芯片的质量。
一方面，采点方式需要考虑到被测芯片的特性和测试需求。
不同的芯片可能有不同的测试需求，比如测试功耗、时序和功能等。
针对不同的需求，可以采取不同的采点方式，以期能够全面而准确地测试出芯片的性能。
此外，还需要考虑到芯片的工艺和结构特性，选择合适的测试仪器和测试方法进行采点。
另一方面，采点方式还需要兼顾测试的效率和成本。
在进行大规模的IC晶圆测试时，测试点的数量可能非常庞大，而测试时间和成本是有限的。
因此，在选择采点方式时需要综合考虑测试资源的可用性和经济性，以及对芯片质量评估的要求。
合理的采点方式应该能够在保证测试结果可靠性的前提下，尽量减少测试时间和成本。
综上所述，IC晶圆测试的采点方式是一个复杂而关键的环节。
它需要考虑到被测芯片的特性和测试需求，选择合适的测试仪器和方法进行采点。
同时，还需要在保证测试结果可靠性的前提下，兼顾测试的效率和成本。
通过合理的采点方式，能够更好地评估IC芯片的质量，为后续的封装和应用提供可靠的基础。
1.2文章结构文章结构部分的内容：在本文中，将对IC晶圆测试的采点方式进行详细阐述。
首先，我们将介绍IC晶圆测试的概述，包括测试的目的和意义。
其次，我们将给出本文的文章结构和组织方式，以便读者能够清晰地理解和掌握整个文章的内容。
最后，我们将明确本文的目的，即通过对IC晶圆测试采点方式的探讨，提供给读者有关该领域的全面和深入的知识。
通过本文的阅读，读者将能够了解到IC晶圆测试采点方式的各种方法和技术，并能够根据实际情况选择最适合的方式来进行测试。
接下来的文章内容将详细介绍两种常用的采点方式，并对其原理和特点进行深入分析和比较。
结合实际案例，我们将给出具体的应用场景和建议，以帮助读者更好地理解和应用所学知识。

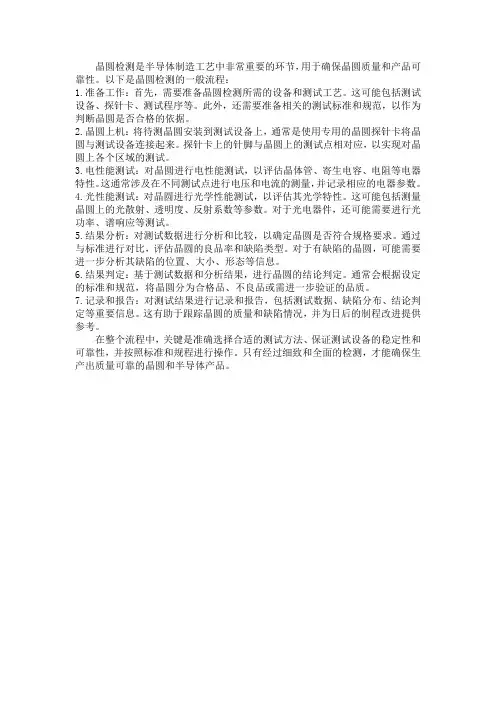

晶圆检测的流程
晶圆检测是半导体制造工艺中非常重要的环节，用于确保晶圆质量和产品可靠性。
以下是晶圆检测的一般流程：1.准备工作：首先，需要准备晶圆检测所需的设备和测试工艺。
这可能包括测试设备、探针卡、测试程序等。
此外，还需要准备相关的测试标准和规范，以作为判断晶圆是否合格的依据。
2.晶圆上机：将待测晶圆安装到测试设备上，通常是使用专用的晶圆探针卡将晶圆与测试设备连接起来。
探针卡上的针脚与晶圆上的测试点相对应，以实现对晶圆上各个区域的测试。
3.电性能测试：对晶圆进行电性能测试，以评估晶体管、寄生电容、电阻等电器特性。
这通常涉及在不同测试点进行电压和电流的测量，并记录相应的电器参数。
4.光性能测试：对晶圆进行光学性能测试，以评估其光学特性。
这可能包括测量晶圆上的光散射、透明度、反射系数等参数。
对于光电器件，还可能需要进行光功率、谱响应等测试。
5.结果分析：对测试数据进行分析和比较，以确定晶圆是否符合规格要求。
通过与标准进行对比，评估晶圆的良品率和缺陷类型。
对于有缺陷的晶圆，可能需要进一步分析其缺陷的位置、大小、形态等信息。
6.结果判定：基于测试数据和分析结果，进行晶圆的结论判定。
通常会根据设定的标准和规范，将晶圆分为合格品、不良品或需进一步验证的品质。
7.记录和报告：对测试结果进行记录和报告，包括测试数据、缺陷分布、结论判定等重要信息。
这有助于跟踪晶圆的质量和缺陷情况，并为日后的制程改进提供参考。
在整个流程中，关键是准确选择合适的测试方法、保证测试设备的稳定性和可靠性，并按照标准和规程进行操作。
只有经过细致和全面的检测，才能确保生产出质量可靠的晶圆和半导体产品。
简述晶圆测试流程
简述晶圆测试流程晶圆测试流程通常包括以下几个步骤：1. 准备工作在进行晶圆测试之前，首先需要对测试设备进行准备工作。
这包括清洁测试设备和测试工具，确保它们的精度和准确性。
同时，还需要准备好测试程序和测试规范，以确保测试的质量和准确性。
2. 外延片测试在晶圆测试的第一步是对外延片进行测试。
外延片是由单晶硅生长而成的薄片，它是晶圆的基础。
在外延片测试中，通常使用探针测试仪来测试外延片的电性能和其他关键参数，以确保外延片的质量和稳定性。
3. 晶圆测试一旦外延片测试通过，接下来就是对晶圆进行测试。
晶圆测试通常包括以下几个步骤：a. 探针测试在探针测试中，测试仪将探针接触到晶圆表面的不同位置，测量不同位置的电性能和其他关键参数。
这些参数包括电导率、电阻率、电容率等。
通过这些测试，可以了解晶圆的整体质量和性能。
b. 光学测试光学测试是对晶圆表面进行光学检测和测量的过程。
通过光学测试，可以检测晶圆表面的缺陷、杂质和其他问题，以确保晶圆的表面质量和稳定性。
c. 热测试热测试是对晶圆进行热性能测试的过程。
通过热测试，可以了解晶圆在不同温度下的性能和稳定性，以确保其可以在各种环境下正常工作。
4. 数据分析和报告一旦完成晶圆测试，就需要对测试数据进行分析，并生成测试报告。
测试报告包括测试结果、测试数据、测试参数、测试结论等。
通过数据分析和报告，可以评估晶圆的质量和稳定性，以确保其符合要求。
总之，晶圆测试是半导体制造过程中的一个非常关键的环节。
它是确保晶圆质量和性能的关键步骤，需要进行外延片测试、晶圆测试、数据分析和报告等多个步骤。
只有通过严格的测试流程，才能确保晶圆的质量和稳定性，从而保证最终芯片的性能和可靠性。
简述晶圆测试流程
简述晶圆测试流程
晶圆测试流程主要包括以下步骤：
1. 准备阶段：配置并校准测试设备，制作或安装适合的测试卡（探针卡），编写或导入测试程序。
2. 探针接触：将待测晶圆放置在探针台上，通过探针卡上的微细探针与晶圆上的每个芯片焊盘精确接触，建立电气连接。
3. 功能及参数测试：执行直流（DC）参数测试，如阈值电压、漏电流等；以及交流（AC）特性测试，如增益、频率响应等，以验证芯片功能是否正常。
4. 缺陷检测：进行电性缺陷扫描和故障分析，定位潜在问题区域。
5. 数据记录与统计：收集测试数据，生成晶圆地图，标识出良品与不良品的位置，并统计整体良率。
6. 后续处理：依据测试结果对合格芯片进行后续封装加工，不合格芯片则根据情况予以标记或废弃。
MEMS晶圆级测试技术
华岭测试解决方案
MEMS晶圆级测试能力： 兼容探针卡测试模式 可控测试环境仿真和测试激励源 大量程温度范围（-55℃~150℃） Wafer Map—ink/inkless 支持压力传感器、射频、光传感器、磁阻 、温度等器件的晶囿级测试 晶圆级测试优点： 自劢化缩短器件测试时间 测试Wafer MAP 失效分析
华岭测试解决方案
射频晶囿级测试产业化 1. 晶囿级射频量产测试已实现 1.7GHz@2Sites 2. 为WLCSP晶囿级封装等先进封装提供 测试保障； 3. 为多厂商裸晶囿堆叠提供测试保障。 高低温晶囿测试技术 1. 专用探针卡/加固设计； 2. 测试过程控制； 3. 各类形变对测试效果的影响。
电测试 电参数测试 功能测试…… 可靠性测试 高温、老化 冲击、加速…
MEMS结构参数测试 零点输出、零点时漂 灵敏度、线性度 温度特性、频率特性 测试 噪声、正交误差等 劢态特性分析……
新结构、新工艺、系统集成带来缺陷 微型化、智能化、多功能化
MEMS晶囿级封装发展趋势
MEMS测试简述—测试挑战
测试挑战
MEMS超高频率、低功耗、高灵 敏度、微小尺寸 微型化、智能化、多功能化 光、振劢、流体、压力、温度、 或劢力多学科激励源 新封装技术带来新缺陷类型和可 靠性问题 晶囿级MEMS测试系统功能有限 新一代工艺MEMS测试需求 测试时间和故障覆盖率 MEMS封装测试成本压缩 ……
应对措施
更先进的机械测试激励
更新连接技术 多学科协同测试应用技术 MEMS自测试设计BIST
高集成3D封装测试技术
研究测试仿真环境，充分 利用开放/封闭平台环境 幵行测试和减少引脚数量
ic晶圆测试采点方式
ic晶圆测试采点方式IC晶圆测试是集成电路生产过程中非常重要的环节，用于测试晶圆上每个芯片的性能和功能。
而采点方式的选择则直接影响到测试的准确性和效率。
本文将介绍和分析IC晶圆测试中常用的采点方式。
1. Scribe Line采点方式Scribe Line采点方式是最常见的IC晶圆测试采点方式之一。
在晶圆制造过程中，芯片之间通常会有纹理或“划线”，这些线条叫做scribe lines。
通过在scribe lines上采取测试点，可以避免对芯片自身造成损害。
这种方式适合于对于整个晶圆的统一测试，能够在保证测试有效性的情况下，最大限度地减少对芯片的损坏。
2. Site-by-Site采点方式Site-by-Site采点方式是一种逐片测试的方法。
在这种方式下，测试仪器会在每个芯片的不同测试点上逐一测试，而不是统一测试整个晶圆。
这种方式可以更详细地了解每个芯片的性能和功能，并提供更精确的测试结果。
然而，这种采点方式需要更多时间和资源，因为它需要逐片测试整个晶圆。
3. Die-by-Die采点方式Die-by-Die采点方式是一种逐个芯片测试的方法。
在这种方式下，测试仪器会在每个单独的芯片上的多个测试点进行测试。
这种方式不仅可以提供非常详细的测试结果，还可以发现芯片内部的不同区域之间的差异。
然而，由于需要测试每个芯片的多个测试点，这种方式需要更多的时间和资源，适用于对测试结果要求非常高的情况。
4. Random方式Random方式是一种随机选择测试点的方法。
在这种方式下，测试仪器会根据预定的规则在晶圆上随机选择测试点进行测试。
这种方式可以避免选择性测试带来的偏差，并提高测试的全面性。
然而，由于测试点的不确定性，这种方式可能需要更多的测试次数才能获得准确的测试结果。
在实际的IC晶圆测试中，通常会综合使用上述不同的采点方式。
对于整个晶圆的初步测试，可以采用Scribe Line采点方式，确保测试的速度和整体性能。
射频芯片测试
射频芯片测试射频芯片测试是指对射频芯片进行检测和验证，以确保其性能和功能符合设计要求。
射频芯片是一种专用的电子器件，用于处理和发射无线电频率的信号。
它广泛应用于通信、无线电、雷达、卫星接收和其他射频应用中。
射频芯片测试是射频工程师和测试工程师在生产过程中必不可少的一个环节。
射频芯片的测试包括大量的步骤和测试项。
首先，需要对射频芯片进行外观检查，确保产品没有损坏或缺陷。
然后，对射频芯片进行电气参数测试，包括输入输出阻抗、功耗、电平和频率的稳定性等。
接下来，需要对射频芯片进行功能测试，验证其是否按照设计要求工作并与其他设备或系统正常交互。
最后，还需要对射频芯片进行性能测试，比如灵敏度、带宽和动态范围等。
射频芯片测试的方法和设备也是多种多样的。
传统的测试方法包括使用信号发生器和频谱分析仪来生成和分析射频信号。
近年来，随着技术的进步，也出现了一些新的测试方法和设备。
比如，射频矢量信号发生器和矢量网络分析仪可以实现更精确和多功能的测试。
另外，射频测试还需要考虑一些特殊的因素，比如环境干扰和传输损耗等。
射频芯片测试的目的是确保产品的质量和可靠性。
只有通过严格的测试和验证，才能保证射频芯片在实际应用中能够正常工作并满足用户需求。
射频芯片测试的结果也将用于优化产品设计和改进生产工艺。
同时，射频芯片测试还有助于提高生产效率和产品的竞争力。
在进行射频芯片测试时，需要注意一些常见的问题和挑战。
比如，测试设备的精度和灵敏度、测试环境的抗干扰性、测试时间和成本等。
同时，射频芯片的特性和应用也会影响测试方法和测试结果。
因此，在进行射频芯片测试之前，需要进行充分的准备和计划。
总之，射频芯片测试是射频工程师和测试工程师不可或缺的一项工作。
通过严格的测试和验证，可以确保射频芯片的性能和功能符合设计要求，并提高产品的质量和可靠性。
射频芯片测试也是提高生产效率和产品竞争力的关键环节，需要注意一些常见的问题和挑战。
射频产品自动测试系统的校正方法及案例研究
射频产品自动测试系统的校正方法及案例研究基于ATE射频CP测试的校准技术，通过辅助去嵌结构，使得在射频产品的CP测试过程中消除测试系统阻抗不匹配带来的测试误差。
从而能够获得更准确的测试结果，最终提高测试良率，节约测试成本。
标签：射频技术；自动测试；校正1 引言众所周知，射频信号传输时需要传输线路能完好地阻抗匹配，这样才能减少信号的反射。
但ATE在对CP射频产品进行测试时，由测试机发送的射频信号会经过测试转接板、探针卡传输到芯片输入端，在此过程中，测试机内部的信号源到信号输出端口、转接板以及探针卡上的走线阻抗匹配不理想、转接板与测试机信号输出端口的连接、转接板与探针卡的连接，探针与芯片引脚（pad）的接触均存在寄生的电容电感，这些必然造成射频信号不能完好的阻抗匹配，信号在传输过程中发生反射，最终到达芯片引脚的信号存在功率上的损耗，以及时序上的延迟等。
同样，射频芯片输出的信号也需经过探针卡以及转接板才能送到测试机进行分析，传输线路的阻抗不匹配也会造成我们得不到真实的输出结果。
这种阻抗不匹配给我们的测试带来误差，但产品测试硬件结构一旦固定，这种误差就是可预示和可重复出现的，从而可以定量的描述，可在测试过程中通过校准消除。
2 校正方法介绍2.1 现有方法不足现有成品（FT）射频产品测试时通常需要使用到网络分析仪，网络分析仪使用前也需进行相应的校准，来补偿测试仪内部、线缆及转接头带来的系统误差，目前已有相应成熟的校准件和校准方法。
但对于圆片级的射频产品的测试，网络分析仪没有支持到针卡探针部分的校准的方案。
且网络分析仪一般用于工程测试，并不适合量产使用。
ATE测试设备测试CP射频产品时，测试机台也能对射频资源进行校准，但也只能校准到测试机信号输出端口，对于输出端口之后到芯片管脚的传输线路则不能进行校准。
对于这部分带来的误差，现有测试中，我们往往就不作处理，或者采用以FT测试的结果作为参考，直接给补偿值，但这种补偿并不准确，且射频产品均有频响特性，即在不同的频率下，其损耗的表现也不一样，这样也带来了复杂的补偿工作。
半导体晶圆 检测精度要求标准(一)
半导体晶圆检测精度要求标准(一)半导体晶圆检测精度要求标准引言随着半导体技术的不断发展，晶圆的检测精度对于半导体行业的发展起着至关重要的作用。
合理的检测标准能够有效地提高生产效率，降低生产成本，同时确保产品的质量稳定。
本文将对半导体晶圆的检测精度要求标准进行详细探讨。
1. 检测目标在制定半导体晶圆的检测精度要求标准之前，首先需要明确检测的目标。
以下是晶圆检测的核心目标： - 检测表面缺陷，如划痕、裂纹等 - 检测层厚度的一致性，确保每个区域的材料厚度符合要求 -检测杂质、污染物的存在，以保证晶圆的纯净度 - 检测图案的位置和尺寸准确性，确保电路布局的精确性2. 检测方法针对晶圆的检测需求，常用的检测方法包括以下几种： - 光学检测：通过光学显微镜等设备对晶圆进行表面缺陷检测和层厚度测量 -X射线检测：利用X射线能够透过晶圆进行成分分析和污染物检测 -激光检测：利用激光器对晶圆进行位置和尺寸的测量 - 探针测量：采用电子探针等设备对电学性能进行测试，如电阻、电容等3. 检测精度要求根据晶圆的应用领域和制造工艺的要求，制定适当的检测精度标准是非常重要的。
以下是常见的检测精度要求： - 表面缺陷：能够检测到微米以下的小尺寸缺陷 - 层厚度一致性：精度要求在％以内 -杂质、污染物：能够检测到1ppm以下的微量杂质 - 图案位置和尺寸：精度要求在1微米以内 - 电学性能：电阻、电容等测量误差在1％以内4. 检测设备要求为了满足以上的检测精度要求，需要配备高质量的检测设备。
以下是常见的检测设备要求： - 光学检测设备：具备高分辨率、高对比度、大深度视场等特点 - X射线检测设备：探测器灵敏度高，对X射线的能量分辨率高 - 激光检测设备：激光器功率稳定，测量系统的抗干扰性强 - 探针测量设备：具备高分辨率、低噪声、高速度等特点总结半导体晶圆的检测精度标准是确保产品质量的关键因素之一。
本文从检测目标、方法、精度要求以及设备要求等方面对半导体晶圆的检测精度要求进行了详细阐述。
晶圆的测试方法与流程
晶圆的测试方法与流程晶圆测试方法与流程是指对晶圆进行一系列测试来确定其物理、化学和尺寸等方面的特征,从而为半导体制造和器件设计提供基础数据。
以下是晶圆测试方法与流程的正文:1. 物理测试物理测试用于测量晶圆的尺寸、形状、密度和表面质量等特征。
常用的物理测试方法包括扫描电镜(SEM)、X射线衍射(X射线衍射(XRD))和表面测量技术(STEM)等。
扫描电镜可以测量晶圆表面的细节和形状,以及其尺寸和形状误差。
X射线衍射可以测量晶圆的原子结构和尺寸,以及晶圆的晶体结构。
表面测量技术则可以测量晶圆表面的粗糙度和形状误差。
2. 化学测试化学测试用于测量晶圆中的化学成分和化学键的位置等特征。
常用的化学测试方法包括原子力显微镜(AFM)和化学分析技术等。
AFM可以测量晶圆表面的化学成分和键的位置,以及其表面结构和尺寸。
化学分析技术则可以分析晶圆中的元素和化合物的种类和分布。
3. 尺寸测量尺寸测量用于确定晶圆的大小和形状,以及其表面和内部的特征。
常用的尺寸测量方法包括光学测量技术(光学显微镜(OM))和电子测量技术(EM))等。
光学测量技术可以测量晶圆表面的尺寸和形状,以及其内部的特征。
例如,扫描隧道显微镜(STM)可以测量晶圆表面的三维尺寸和表面形貌。
电子测量技术则可以测量晶圆内部的尺寸和形状,以及其原子结构和晶体结构。
4. 性能测试性能测试用于评估晶圆的半导体性能,例如导电性、光吸收、热传导等。
常用的性能测试方法包括热膨胀测试、电学测试和光学测试等。
热膨胀测试可以测量晶圆在温度变化时的膨胀和收缩行为,从而评估晶圆的热稳定性。
电学测试可以测量晶圆在不同电场下的电学性质,从而评估晶圆的导电性。
光学测试则可以测量晶圆在不同光照下的光吸收和反射等特性,从而评估晶圆的光吸收性能。
晶圆测试方法与流程是一个复杂的过程,需要多种测试技术的配合,才能准确评估晶圆的物理、化学和尺寸等特征,为半导体制造和器件设计提供基础数据。
集成电路芯片的射频测试技术
集成电路芯片的射频测试技术摘要：集成电路芯片设计制造，是目前国内电子设备和通信技术领域的热门话题，市场需求旺盛。
在集成电路测试中引入射频测试技术，有助于射频集成电路实现产品优质化和工艺自动化建设，！确保射频集成电路高效准确测试的同时，还能节约大量作业成本，因此得到普遍欢迎。
本文概括论述射频测试技术，功能和发展前景，详细介绍这项技术的作用原理，对射频测试技术进行全面分析，力求为射频集成电路测试提供更加优质的技术应用，促进电子设备和通信技术行业实现更快发展。
关键词：集成电路芯片；射频测试技术；检测引言：射频测试技术是专门用于射频集成电路测试的技术类型，在通信技术和电子设备领域获得了广泛应用，它是提高集成电路质量，加快检测效率的技术保障。
对提升国内集成电路产品质量的现实意义尤为重大。
相关人员还须高效开发利用包括直流在片测试系统，小信号参数测试技术以及测试数据统计技术等在内的射频测试技术应用奉献优质集成电路芯片供应市场需求。
1.射频测试技术与集成电路的其它技术类型不同，射频集成电路具有独具特色的射频测试技术。
目前在电子设备制造领域，网络通信技术领域，设计制造集成电路芯片已经有了突飞猛进的发展，但是，仍然难以满足人们对电子设备急剧上升的功能需求，要求集成电路必须大力提升产能和成品质量，才能有效应对旺盛的市场需求。
国内应用的集成电路种类中，射频集成电路的应用范围是最为普及的，技术人员对射频测试技术进行进一步研发利用，有助于射频集成电路提高产品质量，现实意义十分重大。
但是目前国内在研发集成电路技术方面侧重于设计制造集成电路的工艺方面，测试技术没有得到应有的重视。
作为最关键的射频集成电路技术类型，研发利用射频测试技术对提升国内射频集成电路产品质量意义尤为深远。
2.射频测试技术原理要成功研发利用射频测试技术，首要任务就是对这种技术的原理做到全面了解。
集成电路的优势在于小体积，自重轻，性能优良，有很长的使用寿命，在通信技术以及设计制造电子设备等领域备受青睐，应用范围极广，因此，研发利用集成电路，有助于国家在电子技术方面取得更大发展。
晶圆测试原理介绍
晶圆测试原理介绍晶圆测试是半导体行业中非常重要的一环。
它是指对生产完成的芯片晶圆进行各种测试，以确保芯片的质量和可靠性。
本文将介绍晶圆测试的原理。
一、晶圆测试的目的及概述晶圆测试的主要目的是检查芯片的电性能参数，如I / V曲线、速度、功耗、容错性等。
这些参数都是非常关键的，因为它们决定了芯片的可靠性和性能。
晶圆测试通常在几个阶段进行。
首先是前端测试，也称为芯片测试。
这个阶段是研发和生产过程中最早的测试–它确保设计和制造过程都符合规格要求。
第二个阶段是后端测试，这个阶段的测试通常发生在生产完整的芯片之后，但在芯片被封装之前，测试人员会使用金线把芯片连接到测试设备上。
最后一个阶段是出货前测试，确保每个封装的芯片都符合设计要求，并且电参数一致。
二、晶圆测试的种类晶圆测试主要分为以下几类：1. DC测试：即直流测试。
这种测试主要用来测试芯片的基本性能，例如电压、电流等参数。
2. AC测试：即交流测试。
这种测试主要用来测试芯片的高频性能，如频率响应和滤波器等。
3. 功率测试：这种测试主要是评估芯片的发热和功耗。
4. 可靠性测试：这种测试主要是测试芯片的寿命和稳定性，以确保芯片可以在预期的条件下长期运行。
三、晶圆测试的方法晶圆测试可以采用以下方法：1. 接触测试：这种测试方法是将测试头正确地接触芯片引脚的方法。
2. 触摸测试：这种测试是将带电针刺插入芯片引脚的方法。
3. 无针测试：这种测试方法是使用飞切技术将测试信号注入晶圆，而不需要针刺。
四、晶圆测试的设备晶圆测试需要使用许多不同类型的设备。
这些设备包括：1. 测试平台：测试平台是一种用于测试晶圆的设备。
它能够执行各种测试，并通过电路板和电缆将测试信号引入芯片引脚。
2. 测试头：测试头是用于接触测试的设备。
3. 飞切机：飞切机用于无针测试。
4. 电路板：电路板是将测试信号从测试平台引入晶圆的组件。
5. 其他辅助设备：还有其他一些辅助的设备，例如数据处理器、控制器和测试人员所需的计算机等。
半导体晶圆wafer芯片测试参数名称介绍
lLpeak（峰值插损）/ILzc （左侧插损）/ILyc （左侧插损）/ILzj （中间插损） 2.回波损耗（ Return Loss ）
传输线端口的反射波功率与入射波功率之比， 通过反射系数（Γ）定义为：
产品测试参数
谐振器
1.阻抗最小值（Rs） 2.阻抗最大值（Rp） 3.阻抗最小时对应的频率（fs） 4.阻抗最大时对应的频率（fp） 5.有效机电耦合系数（ Kt ）
Kt表示谐振器fs和fp间的相对频率，同时也表示薄膜体声波谐振器滤波器的带宽。Kt越大， 则谐振器构成的滤波器的带宽也越大； Kt主要由压电薄膜的材料参数决定（即材料的电声转换效率），谐振器的尺寸设计会导致 Kt会发生小范围的变化；
二阶展开近似式：
一阶展开近似式：
产品测试参数
谐振器
6.品质因数（ Q ） 普遍定义为在谐振半周期内系统总能量与损耗能量之比。表征器件声波能量的损失，能量损 失越小，Q值越大，插入损耗越小； 对于体声波谐振器，主要有三种能量损耗机制：电学损耗，声学衰减，声波泄露。其中，电 学损耗主要由谐振器电极阻抗造成，声学衰减主要是谐振器内应力分布不均匀造成的，声波 泄露声波沿谐振器边界散射泄露到周围环境中。
通过网络分析仪测出来的S参数（谐振器一般都设计 为单端口，S11&S22是端口的反射系数）； 根据公式可以计算得到ZL（阻抗），画出史密斯图；
特征阻抗Zo常用为50Ω
产品测试参数
滤波器
1.插入损耗（ Insert Loss ） 传输系统中，由于滤波器的插入而产生的负载功率损耗：
在测试中，插入损耗也可以通过散射参数S21或 S12表示为：
晶圆的测试方法与流程(一)
晶圆的测试方法与流程(一)晶圆的测试方法与流程一、测试方法的选择 - 引言 - 传统测试方法 - 1. 探针测试 -2. 凸显光刻技术测试 -3. 基于射频电路测试 - 现代测试方法 - 1. 基于MEMS技术的测试 - 2. 声波检测测试 - 3. 无线通信测试二、探针测试流程 - 引言 - 测试前准备 - 1. 制备测试样品 -2. 准备测试设备 - 探针测试步骤 - 1. 设置测试参数 - 2. 探针接触测试样品 -3. 进行电性能测试 -4. 分析测试结果 - 测试结论与改进 - 1. 提取测试数据 - 2. 判定测试结果 - 3. 提出改进措施三、凸显光刻技术测试流程 - 引言 - 测试前准备 - 1. 准备测试材料 - 2. 安装光刻仪设备 - 光刻技术测试步骤 - 1. 设计测试图案 - 2. 草图转换为光刻模板 - 3. 将模板与样品结合 - 4. 进行光刻曝光 - 测试结果分析与改进 - 1. 观察光刻结果 - 2. 分析测试数据 - 3. 提出改进建议四、基于射频电路测试流程 - 引言 - 测试前准备 - 1. 准备测试样品 - 2. 配置测试设备 - 射频电路测试步骤 - 1. 设计测试方案- 2. 搭建测试电路 - 3. 进行信号发射与接收 - 4. 分析信号质量 - 测试结论与改进 - 1. 汇总测试数据 - 2. 判定信号性能 - 3. 提出改进方案五、基于MEMS技术的测试流程 - 引言 - 测试前准备 - 1. 准备测试样品 - 2. 配置测试设备 - MEMS测试步骤 - 1. 设计测试方案 - 2. 搭建测试平台 - 3. 施加测试力或电场 - 4. 观察及测量变化 -测试结果分析与改进 - 1. 提取测试数据 - 2. 分析测试结果 - 3.提出改进建议六、声波检测测试流程 - 引言 - 测试前准备 - 1. 准备测试样品 - 2. 安装测试设备 - 声波检测测试步骤 - 1. 设计声波测试模板- 2. 激发声波 - 3. 接收并分析声波信号 - 4. 提取声波特征 - 测试结论与改进 - 1. 汇总测试数据 - 2. 判定测试结果 - 3. 提出改进建议七、无线通信测试流程 - 引言 - 测试前准备 - 1. 准备测试设备 - 2. 配置测试环境 - 无线通信测试步骤 - 1. 设计测试方案 - 2. 进行信号发送与接收 - 3. 分析通信质量 - 4. 评估测试结果 - 测试结论与改进 - 1. 汇总测试数据 - 2. 判定通信质量 - 3. 提出改进建议综上所述，晶圆的测试方法与流程涉及多个方面的技术，包括探针测试、凸显光刻技术测试、基于射频电路的测试、基于MEMS技术的测试、声波检测测试和无线通信测试等。
IC测试原理-射频无线芯片测试基础
IC测试原理-射频/无线芯片测试基础许伟达科利登系统有限公司1 引言芯片测试原理讨论在芯片开发和生产过程中芯片测试的基本原理，一共分为四章，下面将要介绍的是最后一章。
第一章介绍了芯片测试的基本原理，第二章介绍了这些基本原理在存储器和逻辑芯片的测试中的应用，第三章介绍了混合信号芯片的测试。
本文将介绍射频/无线芯片的测试。
2 射频/无线芯片测试基础射频/无线系统会同时包含一个发射器和接收器分别用于发送和接收信号。
我们先介绍发射器的基本测试，接下来再介绍接收器的基本测试。
3 发射器测试基础如图1所示，数字通信系统发射器由以下几个部分构成：·CODEC（编码/解码器）·符号编码·基带滤波器（FIR）·IQ调制·上变频器（Upconverter）·功率放大器CODEC使用数字信号处理方法（DSP）来编码声音信号，以进行数据压缩。
它还完成其它一些功能，包括卷积编码和交织编码。
卷积编码复制每个输入位，用这些冗余位来进行错误校验并增加了编码增益。
交织编码能让码位错误分布比较均匀，从而使得错误校验的效率更高。
符号编码把数据和信息转化为I/Q信号，并把符号定义成某个特定的调制格式。
基带滤波和调制整形滤波器通过修整I/Q调制信号的陡峭边沿来提高带宽的使用效率。
IQ调制器使得I/Q信号相互正交（积分意义上），因此它们之间不会相互干扰。
IQ调制器的输出为是IQ 信号的组合，就是一个单一的中频信号。
该中频信号经过上变频器转换为射频信号后，再通过放大后进行发射。
先进的数字信号处理和专用应用芯片技术提高了数字系统的集成度。
现在一块单一的芯片就集成了从ADC转换到中频调制输出的大部分功能。
因此，模块级和芯片级的射频测试点会减少很多，发射器系统级和天线端的测试和故障分析就变得更加重要。
发射器的主要测试内容信道内测试·信道内测试采用时分复用或者码分复用的方法来测试无线数字电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IC芯片的晶圆级射频测试
对于超薄介质，由于存在大的漏电和非线性，通过标准I-V 和C-V测试不能直接提取氧化层电容(Cox)。
然而，使用高频电路模型则能够精确提取这些参数。
随着业界迈向65nm及以下的节点，对于高性能/低成本数字电路，RF电路，以及模拟/数模混合电路中的器件，这方面的挑战也在增加。
对于超薄介质，由于存在大的漏电和非线性，通过标准I-V 和C-V测试不能直接提取氧化层电容(Cox)。
然而，使用高频电路模型则能够精确提取这些参数。
随着业界迈向65nm及以下的节点，对于高性能/低成本数字电路，RF电路，以及模拟/数模混合电路中的器件，这方面的挑战也在增加。
减少使用RF技术的建议是在以下特定的假设下提出来：假设RF技术不能有效地应用，尤其是在生产的环境下，这在过去的确一直是这种情况。
但是，现在新的参数测试系统能够快速、准确、可重复地提取RF参数，几乎和DC测试一样容易。
最重要的是，通过自动校准、去除处理(de-embedding)以及根据待测器件(DUT)特性进行参数提取，探针接触特性的自动调整，已经能够实现RF的完整测试。
这方面的发展使得不必需要RF专家来保证得到好的测试结果。
在生产实验室，根据中间测试结果或者操作需要，自动探针台和测试控制仪能够完成过去需要人为干涉的事情。
世界
范围内，已经有7家半导体公司验证了这种用于晶圆RF生产测试的系统。
RF测试的应用
无论你是利用III-V簇晶圆生产用于手机配件的RF芯片，还是利用硅技术生产高性能模拟电路，在研发和生产中预测最终产品的性能和可靠性，都需要晶圆级RF散射参数(s)的测量。
这些测试对DC数据是重要的补充，相对于单纯的DC测试，它用更少的测试却能提供明显更多的信息。
实际上，一个两通道的s参数扫描能同时提取阻抗和电容参数，而采用常规DC方法，则需要分开测试，甚至需要单独的结构以分离工艺控制需要的信息。
功放RF芯片的功能测试是这种性能的另外一种应用。
这些器件非常复杂，然而价格波动大。
生产中高频低压的测试条件排除了通常阻碍晶圆级测试的功耗问题。
也不存在次品器件昂贵的封装费用。
已知良品芯片技术也可以应用于晶圆级测试中，它能够明显改进使用RF芯片的模块的良率。
芯片制造商也可以利用晶圆级RF测试来提取各种高性能模拟和无线电路的品质因数。
比如滤波器、混频器以及振荡器。
SoC(System-on-chip)器件制造商希望这种子电路测试技术能够降低总体的测试成本。
130nm节点以下的高性能逻辑器件中，表征薄SiO2和高介电常数(high-k)栅介质的等效氧化层厚度(EOT)非常关键。
RF测
试在介电层的精确建模方面扮演了重要角色，它能够去除掉寄生元件，而这种寄生效应在传统的二元模型中将阻碍C-V数据的正确表示。
中高频(MFCV,HFCV)电容测量技术不可能因为仪器而对测试引入串联阻抗。
标准I-V/C-V测试面临的挑战
产品研发阶段的设计工程师采用的仿真模型，包括从s参数数据提取的RF参数和I-V/C-V数据。
先进的设计工具要求的是统计模型，不是单个的一套参数。
这使得良率和功能特性的最优化成为可能。
如果I-V和C-V参数基于统计结果，而RF不是的话，那么这个模型就是非物理的和不可靠的。
在有些情况下，比如电感、I-V和C-V信息的价值都非常有限。
但是，Q在使用的频率之下，作为电感表征和控制的参数，则具有很高的价值。
I-V和C-V测试中面临的挑战是要理解，什么时候它是产品特性的主要表征，什么时候不是。
许多模拟和无线器件特性的只要表征参数是Ft和Fmax。
理想的情况下，在第3谐波以外的使用情况下，它们是需要测量并提取出来的RF参数。
对于数字和存储器产品，只要器件的模型保持简化，那么I-V 和C-V对于有源和无源器件来说都是很有价值的测量项目。
前面提到的，栅介质的测量具有复杂的C-V模型。
采用RF/RFC-V的顾虑
不可靠的测试会阻碍生产管理。
好器件的坏测量结果被称为alpha错误。
在生产中，这可能意味着有晶圆被误废弃。
让人误解的ITRS信息，以及许多公司在他们的建模实验室经历缓慢、艰苦的过程，这些结合起来都使得工程师不情愿采用量产RF测试，他们认为会有高的alpha错误率。
人们还认识到生产能力和运营成本将是不可接受的，而且还需要高水准的技术支持来解释测量结果。
没有可靠的校准、以及接触电阻问题所带来的重复测试，造成了早期的RF系统的低生产能力。
过去旧系统的校准并不是对不同的测量频率配置都有效。
高的运营成本还与手动测试黄金标准校正片有关系，它用的是软垫和昂贵的RF探针，这种探针会由于过度压划而很快坏掉，从而成本大增。
市场上还有一种错误的理解，认为晶圆级的s参数测试需要专门的探针和卡盘。
生产中关于RF测试需要额外关注的方面：
●需要改变大量的测试结构。
●结果不稳定，随设备、人和时间的变化而发生变化。
●RF专家必须照顾呵护每一台设备。
●对于不同的批次可能需要完全不同的处理和操作流程。
●怀疑这是否能够成为实时技术。
●实验室级别的结果不可靠。
fab在这些认知的基础上仍然维持现状，像“瞎苍蝇”一样进行着RF芯片、新栅极材料和其他先进器件的设计和工艺开发。
结果是设计与工艺的相互作用，大大增加了成本和走向市场的时间，同时还伴随着更低的初始良率。
生产解决方案
使晶圆级RF测试成为生产工艺控制工具的关键在于测试的完全自动化。
这意味着机器人要把晶圆、校准标准、探针卡传送到需要这些东西的地方。
换句话说，设计测试系统时一个主要的目标是没有人为干预的情况下数据的完整性。
现在的第三代测试机台具有达到40GHz的这种测试能力。
不像实验室的仪器，这些专门设计用于量产环境的测试机台，根据不同的应用，支持从6到65GHz的升级。
要求第三代测试机台能够自动进行寄生去除处理，并根据DUT特性进行选择测试，这是获得可信的Cox,Fmax和Q值所面临的主要技术挑战。
这些算法，再加上改进的互连技术，以及自动的校准过程，使得从s参数测试迅速准确地提取RF参数成为可能。
精确的寄生去除处理包括纠正随机的测量假象。
比如，在一个特征阻抗为50Ω的系统中，接触电阻的任何变化都会限制测量的可重复性。
设备制造商必须确定RF测试中所有不稳定的起源，从而在设计测量系统时有针对性地加以消除。
系统互联的创新设计改进了系统中主要部件之间连接的可重复性。
设备制造商为了保证测量的可重复性，还要注意的其他方面如：测量自动化，探针接触阻抗的修正，探针变形量(overdrive)的调整，探针的清洁初始化。
控制好探针的变形量以及必要时对探针进行清洗，这些都会明显延长探针的寿命，这会降低主要的耗材成本(每根RF探针价值大约$1000)。
这应该也是测试机台统计过程控制的一部分。
在具有稳定已知的误差分布，以及不确定性特征的条件下，来源于收集数据的史密斯曲线就不会存在非物理假象;不再需要由专家来分析和解释这些结果了。
在旧的系统中，RF测试专家需要对数据进行监控(跟踪每个测试系列的曲线等)，寻找奇怪的、或者意外的测量结果，然后分析这些结果以确认它们代表的是工艺的变化，而不是测量的异常。
第三代参数测试仪通过改进逻辑方法使得持续监控RF测量成为现实，降低甚或消除了对于RF专家技术支持的需求。
使用这些系统，不周生产层面的操作者能够通过大量的产品和生产设备获取可重复的、实时的测量结果。
RF测试几乎和DC测试一样容易，它也成为完全表征晶圆器件时的必需之举。
实际上，一套第三代系统可以同时进行DC和RF测试(见“RF测试的创新设计”)。
这个系统包含了许多其他的改进，以提高产能，使它在工艺监控的量产晶圆级测试方面更实用。
这些特点加速了建模实验室的测量工作，同时又不降低测量结果的实验室级别，从而缩短了研发周期和进入市场的时间。
所有这些都可以通过简单的
系统升级实现，而不必购买专用的探针台。
当校准规格存储到探针台后，操作流程与单纯的DC测试一样，只有在周期性的设备保养时才会变化。
