电台技术指标解析和测试方法
电台技术指标解析和测试方法
2020/3/15
电台技术指标解析和测试方法
15
第二部分 接收机测试项目
4、调制接收带宽：
– 定义：是指接收机接纳一个输入电平比实测参考灵敏度高6dB， 并使输出信号信纳比降回到12dB的输入信号的调制频偏的两倍。
– 测试方法：1）接收机不静噪工作状态，输入端加入标准输入信号， 调节音量电位器使接收机输出10%额定音频功率；
调制频率
300
500
1000
2000
3000
（Hz）
去加重特性
-10.4
-6
0
+6
+9.5
（dB）
2020/3/15
电台技术指标解析和测试方法
19
第二部分 接收机测试项目
7、抑噪灵敏度：
– 定义：是指接收机音频输出产生20dB噪声抑制时，加在接收机输 入端未调标准工作频率信号的最小电平值。
– 测试方法：1）接收机不静噪工作状态，调节音量电位器使接收机 输出噪声功率比额定音频输出功率低6dB，即为额定音频输出的 25%。 2）调节输入未调载波信号的电平，使噪声电平降低 20dB，此时的未调载波信号电平值即为抑噪灵敏度。
2020/3/15
电台技术指标解析和测试方法
18
第二部分 接收机测试项目
4）改变输入调制分别为300Hz,500Hz,2000Hz,3000Hz，
并使频偏表保持为1kHz，记录此时的接收音频输出电平U300、U500、
U 、U ; 2000
3000
5) 用U300、U500、U2000、U3000 减去U1000，所得到的差值应 满足下表指标规定。（差值是dB值）
2020/3/15
电台技术指标解析和测试方法
收音机(FMAM)的基本原理及相关重要指标定义、标准及具体测试方法.
收音机（FM/AM）的基本原理及相关重要指标定义、标准及具体测试方法第一节A M BAND （调幅式收音机）基本原理广播电台将声音信号加到高频电波上即“调制”，意思即用音频信号去调制高频电信号，使高频信号的幅度、频率或相位随音频信号的变化而变化。
“连载”音频信号的高频信号即“载波”。
所谓“调幅”是使高频载波的幅度随音频信号的变化而变化。
但载波的频率不变，经调幅后产生的信号为“调幅波”。
收音机调试位说明1.中频位（IF位）1、中频位有AM中频和FM中频，统称IF位，IF位主要是用来调较中频频率和增益的，按规定AM中频一般为450KHZ/455KHZ/465KHZ 、FM为10.7MHZ。
2、IF位需用仪器：AM中频信号仪、FM中频信号仪、高频示波器、信号衰减器。
3、按图接好仪器与机架接FF.MA.MF.RA.R信号仪上的信号点信号（M）经开关W1转换后，输入到高频示波器背后信号点输入端，为示波器提供频率标点；信号仪上的水平信号（S）经开关W2转换后，输入到高频示波器背后的水平输入端，为示波器提供较机水平线。
AM IF信号（ARF）经衰减器调节后从天线（AM COIL）次级输入；FM IF信号（FRF）经衰减器调节后接到机板的FM 19圈半输入（或者接到天线输入端）。
AM、FM的振荡用104电容短路接地，输出检波/鉴频信号经104 电容耦合接高频示波器INPUT端。
4、将样机放入机架上（样机调试方法后面介绍）调节衰减器、示波器，使AM/FM波形适中且信号不能过强，否则看不出低机，样机波形用标记贴于示波器上，方便较机员鉴别好坏机。
5、IF位波形AM中频要求455时，把455调FM中频要求10.7时，把10.7调到峰点即可，波形如下：到中点即可，波形如下：6、调较方法：将机板放入机架，功能制打到收音位置，波段制打到FM位置，信号仪转换开关打到FM位置，调节FM中频周，如蓝周、橙周等，使波形增益、频率达到样机以上要求，然后再将波段制/信号仪转换开关打到AM位置，调节AM中频周，如（黄周、白周等），使AM波形增益、频率达到样板机要求，波形不应失真。
FM指标测试与方法
B降低SSG上输出信号强度，使毫伏表下降3dB。
C此时SSG上的输出电平为所求，以dB表示。
六、信噪比（S/N RATIO）[重点测试项目]
1、定义：表示信号输出与杂音之比。
2、条件：VOL标准输出，信号强度60dB，频偏22.5KHZ，调制频率：1KHZ或400KHZ。
3、方法：
A SSG之频率于98MHZ，接收机与之同调于98MHZ，MO/ST开关置于ST状态。
B调节SSG上的输出电平，使接收机的ST灯能刚好点亮为止。
C SSG上的输出电平为所求，以dB表示。
二十一、信噪比（S/N RATIO）[重点测试项目]
1、定义：表示接收机在解码状态下的信号与噪声之比。
3、方法：
A固定SSG之频率于98MHZ，接收机与之同调于98MHZ。
B从SSG上输出60dB信号到接收机内
C调整VOL，使失真仪上的失真度为10%
D此时，看毫伏表上的电压值换算成功率，以W表示。功率换算公式：P=U²/R
P表示功率，U表示电压，R表示电阻。
十六、最大输出功率（MAX OUTPUT POWER）[重点测试项目]
B调谐SSG频率，使接收机输出最大（电平可用60dB）。
C降低SSG之电平数，使刚刚看得出波形，再细调SSG之频率微调，使输出最大为止。
D然后再将PVC转到最高端。
E用B、C之同样方法使输出达到最大。
F记录此时最高频率和最低频率之差为所求。
二、中频频率（INTERMEDIATE FREQUENCY）[重点测试项目]
3、方法：
A固定SSG之频率于98MHZ，接收机与之同调于98MHZ。
FM指标测试与方法
2、条件：音质最高（EQ中间），频偏22.5KHZ，调制频率1KHZ或400KHZ。
3、方法：
A接收机于98MHZ。
B将SSG于10.7MHZ，100dB输出。
C降低电平，使能看得出波形，再细调SSG之频率，使接收机输出最大。
D此时，SSG上的频率即为该接收机的中频频率。
1、定义：表示接收机失真为3%时的灵敏度。
2、条件：VOL不定位，频偏75KHZ，调制频率1KHZ或400KHZ。
3、方法：
A固定SSG于频率90.1、98.1、106.1MHZ三点，而接收机与之同调于上述三点。
B调整SSG之电平强度，此时毫伏表指针会上升或下降，收细VOL于标准输出，直
至失真度为3%为止。
3、方法：
A固定SSG之频率于98MHZ，接收机与之同调于98MHZ。
B从SSG上输出60dB信号到接收机内
C调整VOL，使失真仪上的失真度为10%
D此时，看毫伏表上的电压值换算成功率，以W表示。功率换算公式：P=U²/R
P表示功率，U表示电压，R表示电阻。
十六、最大输出功率（MAX OUTPUT POWER）[重点测试项目]
E上、下偏调低频信号发生器的频率，使毫伏表指针下降3dB。
F则此时调制频率高于或低于1KHZ的两个频率之差为本机的频率响应，用HZ和KHZ表示。
十三、失真度（THD）[重点测试项目]
1、定义：当标准输出时，高谐波的含有率。
2、条件：VOL标准输出，输出信号强度60dB，频偏±22.5KHZ，调制频率：1KHZ或400KHZ。
B调谐SSG频率，使接收机输出最大（电平可用60dB）。
C降低SSG之电平数，使刚刚看得出波形，再细调SSG之频率微调，使输出最大为止。

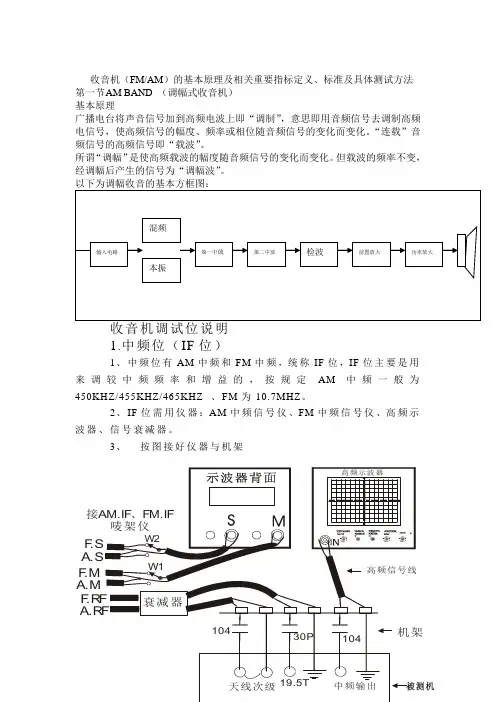

收音机(FMAM)的基本原理及相关重要指标定义、标准及具体测试方法.
收音机（FM/AM）的基本原理及相关重要指标定义、标准及具体测试方法第一节A M BAND （调幅式收音机）基本原理广播电台将声音信号加到高频电波上即“调制”，意思即用音频信号去调制高频电信号，使高频信号的幅度、频率或相位随音频信号的变化而变化。
“连载”音频信号的高频信号即“载波”。
所谓“调幅”是使高频载波的幅度随音频信号的变化而变化。
但载波的频率不变，经调幅后产生的信号为“调幅波”。
收音机调试位说明1.中频位（IF位）1、中频位有AM中频和FM中频，统称IF位，IF位主要是用来调较中频频率和增益的，按规定AM中频一般为450KHZ/455KHZ/465KHZ 、FM为10.7MHZ。
2、IF位需用仪器：AM中频信号仪、FM中频信号仪、高频示波器、信号衰减器。
3、按图接好仪器与机架接FF.MA.MF.RA.R信号仪上的信号点信号（M）经开关W1转换后，输入到高频示波器背后信号点输入端，为示波器提供频率标点；信号仪上的水平信号（S）经开关W2转换后，输入到高频示波器背后的水平输入端，为示波器提供较机水平线。
AM IF信号（ARF）经衰减器调节后从天线（AM COIL）次级输入；FM IF信号（FRF）经衰减器调节后接到机板的FM 19圈半输入（或者接到天线输入端）。
AM、FM的振荡用104电容短路接地，输出检波/鉴频信号经104 电容耦合接高频示波器INPUT端。
4、将样机放入机架上（样机调试方法后面介绍）调节衰减器、示波器，使AM/FM波形适中且信号不能过强，否则看不出低机，样机波形用标记贴于示波器上，方便较机员鉴别好坏机。
5、IF位波形AM中频要求455时，把455调FM中频要求10.7时，把10.7调到峰点即可，波形如下：到中点即可，波形如下：6、调较方法：将机板放入机架，功能制打到收音位置，波段制打到FM位置，信号仪转换开关打到FM位置，调节FM中频周，如蓝周、橙周等，使波形增益、频率达到样机以上要求，然后再将波段制/信号仪转换开关打到AM位置，调节AM中频周，如（黄周、白周等），使AM波形增益、频率达到样板机要求，波形不应失真。

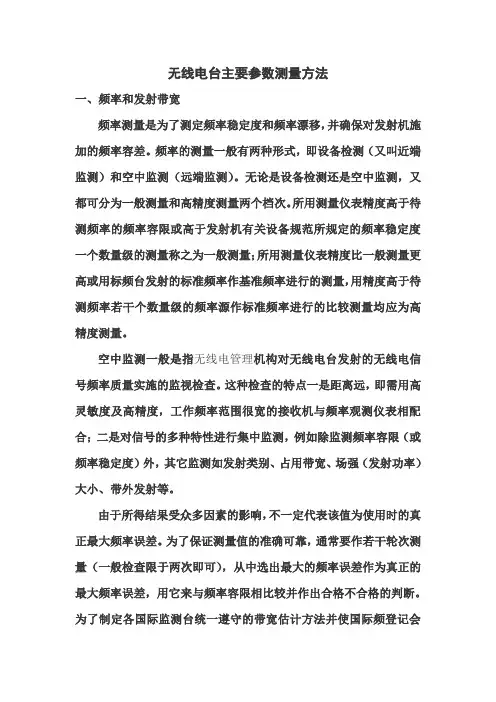

无线电台主要参数测量方法
无线电台主要参数测量方法一、频率和发射带宽频率测量是为了测定频率稳定度和频率漂移，并确保对发射机施加的频率容差。
频率的测量一般有两种形式，即设备检测（又叫近端监测）和空中监测（远端监测）。
无论是设备检测还是空中监测，又都可分为一般测量和高精度测量两个档次。
所用测量仪表精度高于待测频率的频率容限或高于发射机有关设备规范所规定的频率稳定度一个数量级的测量称之为一般测量；所用测量仪表精度比一般测量更高或用标频台发射的标准频率作基准频率进行的测量，用精度高于待测频率若干个数量级的频率源作标准频率进行的比较测量均应为高精度测量。
空中监测一般是指无线电管理机构对无线电台发射的无线电信号频率质量实施的监视检查。
这种检查的特点一是距离远，即需用高灵敏度及高精度，工作频率范围很宽的接收机与频率观测仪表相配合；二是对信号的多种特性进行集中监测，例如除监测频率容限（或频率稳定度）外，其它监测如发射类别、占用带宽、场强（发射功率）大小、带外发射等。
由于所得结果受众多因素的影响，不一定代表该值为使用时的真正最大频率误差。
为了保证测量值的准确可靠，通常要作若干轮次测量（一般检查限于两次即可），从中选出最大的频率误差作为真正的最大频率误差，用它来与频率容限相比较并作出合格不合格的判断。
为了制定各国际监测台统一遵守的带宽估计方法并使国际频登记会（现改为无线电通信部门）能够对不同监测台的结果进行比较，1966年在奥斯陆召开的CCIR第十一届全会上通过了一项建议，建议中提出，各监测台必须采用6dB带宽和26dB带宽（下文称为“xdB”带宽）的方法来估计带宽。
xdB带宽定义为某频带宽度，在这频带之外所有频谱分量都比发射的峰值电平低6dB以上，或低26dB以上。
在常规监测条件下，占用带宽测试比较困难，而对于调幅、调频和常用数字调制等大多数信号方式，其发射频谱能量的主要部分（95%以上的能量）集中在26dB带宽之内，故规定发射带宽为26dB带宽，并可利用频谱分析仪自动测量该项指标。
FM测试方法
要求：
调制度为 22.5KHZ,调制频率为 1KHZ,测试频率为 98MHZ,ATT 值为 1MV(60DB)
方法：
A.同调（测试机与 RF 信号发生器的频率基本一致）98MHZ，输出为标准输出.
B.选择 DISTORTION METER 上数值即为失真度.
注意：电压要与毫伏表的电压值一致，
11．过载失真度（DISTORTION）
2.衰减 50DB,已经超过标准输出 0.632V -4DB,指针在-1DB 处那么 50-3=47DB,47DB 是信 噪比。
注意：一般 FM 的信噪比大于 40DB
9 AM 抑制比( AM SUPPRESSION )
要求：
频偏 22.5KHZ，调制频率 1KHZ，测试频率 98MHZ，ATT 值为 1MV(60DB)
FM（调频）收音机的基本原理和各项指标的测试方法
FM（调频）收音机的基本原理和各项指标的测试方法 一、FM（调频）基本原理： 调频（FM）是用音频信号去调制高频载波的频率，使高频载波的频率随信号而有规律的 变化，载波的幅度保持不变。 无线电广播的过程是：首先利用话筒将声音变成音频电信号，经音频放大器放大后送往 调制器，对高频载波信号进行调制，从调制器输出的调副或调频信号再经过高频放大器放大 后送到发射天线，将载有声音“信息”的无线电波发出。 二、优点： 1.抗干扰能力好 2.频带宽，音质好 3.频道容量大,解决电台拥挤问题 三、FM 调频收音（ FM ，FREQUENCY MODULATION )的测试项目和方法： 1.FM 频率范围( FM RANGE ) 要求： 频偏：22.5KHZ DEV 调制频率：1KHZ 方法： A 扭转主机台钮转最低点.
A.同调(测试机与 RF 信号发生器的频率基本一致)98MHZ，变调制度为 22.5-75KHZ B.音量（VR）为 MAX，看毫伏表（VTVM）的数值电压（VOLT），用 P=U2/R 计算出功率。 （P-输出功率，U-输出电压，VTVM 指示值，R-DUMMY LOAD） 14．频率响应( FREQUENCY RESPONSE ) 要求：调制度为 22.5KHZ,调制频率为 1KHZ,测试频率为 98MHZ,ATT 值为 1MV 方法： A.同调(测试机与 RF 信号发生器的频率基本一致)98MHZ，音量调到标准输出使毫伏表 （VTVM）值为标准输出（REF O/P） B.将 RF 发生器选择在 EXT 外调制状态，连接低频信号发生器，低频信号的输出电平在 适当位置(一般在 0 文件位)并调节低频信号发生器(LF)电平微调使高频信号发生器在 EXT(HIGH=LOW) C.低频信号发生器的调制频率为 1KHZ 0DB D.将被测试机音量调到标准输出，变调低频信号发生器的高频、低频频率，使毫伏表 （VTVM）下降 6 dB. 用同样的方法往低端调，可得到低端 注意：高端一般为大于 4KHZ， 低端一般小于 150HZ 15．自动停台灵敏度( AUTO SCAN SENS ) 要求：调制度为 22.5KHZ，调制频率为 1KHZ，测试频率为 90MHZ 98MHZ 106MHZ 方法：
电台技术指标解析和测试方法资料
2018/10/25
电台技术指标解析和测试方法
12
第二部分 接收机测试项目
– 测试方法：1）接收机输入端接入射频信号源，接收机音频输出端 接入信纳比计，不静噪状态。 2）调整射频源频率为接收机频率，调制频率为1KHz， 频偏为3KHz。 3）调整接收机音频输出功率，使其不小于额定功率 的50%。 4）调整信号源输出射频电平，使失真度仪显示信纳 比为12dB。
2018/10/25
电台技术指标解析和测试方法
21
第三部分 信令测试项目
2、亚音频（123H、114.8H、186.2H、131.8H）呼
叫信号频偏：
– 定义：频偏就是调频波频率摆动的幅度，一般说的是最大频偏， 它影响调频波的频谱带宽。亚音频的频偏规定为500Hz 。
– 测试方法：1）发射机接上综测仪，综测仪发射测试界面，选取 LP300低通滤波器；
2018/10/25
ห้องสมุดไป่ตู้
电台技术指标解析和测试方法
11
第二部分 接收机测试项目
1、参考灵敏度（可用灵敏度）：
– 定义：在接收机输入端接入接收机标称频率和标准测试调制的最 小射频信号，并使音频输入电路端获得不小于50%的额定功率和 信纳比12dB。此时信号源输出的最小射频功率即为接收机参考灵 敏度。俗称12dB信纳灵敏度。（信纳比：信号+噪声+失真和噪声
2018/10/25
电台技术指标解析和测试方法
10
第一部分 发射机测试项目
4）分别求出其dB值，用1k对应的电平分别减去 300,500,2K，3K对应电平，其差值应符合下表规定（+1，3）。
FM(调频)收音机的基本原理和各项指标的测试方法
定义:最大/最小音量时的(交流哼声及噪声)电压 测试条件:频偏:22.5KHZ，调制频率:1KHZ，测试频率:98MH 方法: A.选98MHZ频点接受,电平设1MV(60DB) B.当收音机手正电台后,将音量控制在最大/最小,然后关掉信号发生器的调制 C衰减毫伏表,观测毫伏表的输出的刻度值,即最大/最小哼声 单位:毫伏(MV) 18:停振电压(OUT VOLTAGE) 定义::收音机本振电路停止工作时的电压(此时已经无接受功能) 测试条件: 调制度为22.5KHZ，调制频率为1KHZ，测试频率为98MHZ。 测试方法 A:测出106MHZ的最大灵敏度或30DB限噪灵敏度 B接受机要在外接直流电测试条件下测试,此时降低的电压,直至无接受信号输出时止,此时的电压即停振电压 C至少为标准电池电压的70%(即电池电压下降了30%,机器仍然正常工作) 19.电池消耗电流（ATTERY CURRENT） 测试方法：
发布时间： 2008年10月
用DC电源供电（标准电压），串联电流表，可以检测机器的静电能工作电流（无信号）以及最大工作电流（最大功 率时）
20.台位指标刻度偏差(DIAL CALIBRATION)
测试条件:音量:标准输出,调制频率:1KHZ 频偏:22.5KHZ. 电平(ATT):60DB
测试方法:
A将台钮控制使指标对正台尺刻度丝印中间 B调整高频信号频率,使接受信号最强,失真最小,此时的频率和台位刻度丝印频率之差,即台位的偏差.C.PLL电调谐收音机的 刻度测试同样的原理
方法二 要求：调制度为22.5KHZ，调制频率为1KHZ，测试频率为106MHZ
A.同调（测试机与RF信号发生器的频率基本一致）106MHZ，测试其MAX SENS为A B.将频率106MHZ变调106M+2IF（+10.7/-10.7MHZ）。 C.再微调106MHZ+2IF的频率使它达到最大输出，增加电平达到标准输出为B D. B-A得出中频抑制 A. 用106+2IF（+10.7\-10.7MHZ）减去同调之后的106MHZ得出2IF÷2得出中频
电台技术指标解析和测试方法分解
2018/10/24 电台技术指标解析和测试方法 1
电台技术指标解析和测试方法
1、 发射机测试项目： 2、 接收机测试项目： 3、 信令测试项目： 4、 其他测试项目： 5、 测试环境和应注意事项： 6、 部颁标准(无线维规)附表：
2018/10/24
+失真之比, SINAD=(S+N+D）/(N+D))。
2018/10/24
电台技术指标解析和测试方法
12
第二部分 接收机测试项目
– 测试方法：1）接收机输入端接入射频信号源，接收机音频输出端 接入信纳比计，不静噪状态。 2）调整射频源频率为接收机频率，调制频率为1KHz， 频偏为3KHz。 3）调整接收机音频输出功率，使其不小于额定功率 的50%。 4）调整信号源输出射频电平，使失真度仪显示信纳 比为12dB。
2018/10/24
电台技术指标解析和测试方法
6
第一部分 发射机测试项目
4、调制灵敏度：
– 定义：是指发射机以额定功率输出，获得额定频偏时，其音频输 入端所加标准测试音（标准调制）的电压值。
– 测试方法：1）启动发射机，使之输出额定功率；
2）音频输入端加1000Hz标准测试音，调节其电平，使 频偏仪指示频偏为3kz；
– 测试方法：1）发射机的音频输入端接入音频源，发射机输出端接 入调制度仪，解调音频输出接入失真度仪； 2）设定调制音频信号为1KHz ，调节其电平使频偏为 3KHz，记录此时失真度仪指示数即为调制音频失真。
2018/10/24
电台技术指标解析和测试方法
8
第一部分 发射机测试项目
6、剩余调频（残余调制）：
收音机重要指标定义标准及具体测试方法
收音机重要指标定义标准及具体测试方法基本原理：调频(FM是用音频信号去调制高频载波的频率，使高频载波的频率随信号而有规律的变化，载波的幅度保持不变无线电广播的过程是：首先利用话筒将声音变成音频电信号，经音频放大器放大后送往调制器，对高频载波信号进行调制，从调制器输出的调副或调频信号再经过高频放大器放大后送到发射天线，将载有声音“信息”的无线电波发出。
优点：1.抗干扰能力好2.频带宽，音质好3.频道容量大, 解决电台拥挤问题.调频收音(FM，FREQUENCY MODULA的测试)：1.FM 频率范围1( FM RANGE )要求：频偏： 22.5KHZ DEV 调制频率： 1KHZ方法：A扭转主机台钮转最低点B调整RF频率•使收音机得到最强的信号失真最小)此时的频率为低端C.将台钮至高端同样的方法得到高端频率D,低端-咼端为全频覆盖范围.2 最大灵敏度( MAX SENS )要求：频偏:22.5KHZ DEV调制频率为1KHZ测试频率90MHZ 98MHZ. 106MHZ定义：收音机在最大音量时，输出信号强度达到标准功率时输入信号的强度要求：调制度22.5KHZ调制频率为1KHZ方法：A.同调(使测试机与RF信号发生器的频率基本一致频率)90MH、98MH、106KHZ失真最小B.将音量(VR最大，变调电平ATT值，使毫伏表指标回到REFO/P时的dB数就是最大灵敏度3.30DB 限噪灵敏度(30DB S\N SENS)方法：同调 90MHZ98MHZ106MHZ.要求：调制度22.5KHZ调制频率：1KHZ方法：A.同调(测试机与RF言号发生器的频率基本一致)频率90MHZ,98MH Z, 106MHZB首先测出它们的最大灵敏度，增加DB数，将音量调到标准输出，关掉调制度MODC衰减毫伏表VTV下降的数值刚好为30dB看指标能否回到标准输出如果没有回到标准输出：，减少电平DB数使它达到如果超过标准输出：增加电平DB数例如：标准输出为0.632V-4DB,电平数为21DB假如衰减30BE刚好在-4DB处,然后ATT 值21DB. 21D就是测试机的限噪灵敏度注意：测试FM的时候高频信号发生器应连接至到收音桩M天线PCBK,输入端，断开天线拉杆天线地线则需要接至收音机高频放大的地线一般为PVC地线.4.中频频率/中频抑制( IF FREQUENCY/IF REJECTION)要求：调制度为22.5KHZ调制频率为1KHZ方法一：A.同调(测试机与RF信号发生器的频率基本一致90MHZB.将音量(VR)最大，测90HZ的最大灵敏度或测出限噪灵敏度C.变调频率为90MHZ-10.7MH再微调+-10.7使毫伏表输出最大就得出中频（日本的中频：-10.7MHZ其它是+10.7MH）D.在最大灵敏度或限噪灵敏度的基础上增力DB数，使毫伏表回到标准输出前后电平（ATT）值的差数即为中频抑制比方法二要求：调制度为22.5KHZ调制频率为1KHZ测试频率为106MHZA同调（测试机与RF（言号发生器的频率基本一致）106MHZ测试其MAX SENSAB.将频率 106MH变调 106M+2IFF + 10.7/-10.7MHZ。
FM指标测试与方法
2、条件：VOL最大，信号强度60dB，频偏75KHZ，调制频率：1KHZ或400KHZ。
3、方法：
A固定SSG之频率于98MHZ，接收机与之同调于98MHZ。
B从SSG上输出60dB电平到接收机内，音量置于最大。
C看毫伏表上的电压值换算成功率，即为所求，P=U²/R，用W表示。
E上、下偏调低频信号发生器的频率，使毫伏表指针下降3dB。
F则此时调制频率高于或低于1KHZ的两个频率之差为本机的频率响应，用HZ和KHZ表示。
十三、失真度（THD）[重点测试项目]
1、定义：当标准输出时，高谐波的含有率。
2、条件：VOL标准输出，输出信号强度60dB，频偏±22.5KHZ，调制频率：1KHZ或400KHZ。
3、方法：
A固定SSG之频率于98MHZ，接收机与之同调于98MHZ。
B从SSG上输出100dB信号到接收机内，VOL置于标准输出。
C此时看失真仪上的失真度，以%表示。
十五、10%失真输出功率（10THD OUTPUT POWER）
1、定义：当失真度为10%时，接收机最大的输出功率。
2、条件：VOL不定位，信号强度60dB，频偏22.5KHZ，调制频率：1KHZ或4KHZ。
1、定义：表示接收机10.7MHZ的偏移状况。
2、条件：音质最高（EQ中间），频偏22.5KHZ，调制频率1KHZ或400KHZ。
3、方法：
A接收机于98MHZ。
B将SSG于10.7MHZ，100dB输出。
C降低电平，使能看得出波形，再细调SSG之频率，使接收机输出最大。
D此时，SSG上的频率即为该接收机的中频频率。
3、方法：
A固定SSG之频率于98MHZ，接收机与之同调于98MHZ
电台技术指标解析和测试方法资料
2018/10/25
电台技术指标解析和测试方法
5
第一部分 发射机测试项目
– 测试方法：1）发射机的音频入端接入音频源，发射机输出端接
入调制度仪。
2）调整音频源频率为1KHz，电平为发射机音频输入 标称值，则调制度仪指示频偏为3KHz。 3）增加音频源输出电平至高于标称电平20dB，调制 度仪指示频偏不应超过最大允许频偏。 4）保持音频源输出电平不变，在300Hz至3KHz间调 整音频源频率，则调制度仪指示频偏同样不应超过最大允许频偏 (一般选300,500,1k,2k,3k信号时的频偏值)。
2018/10/25
电台技术指标解析和测试方法
11
第二部分 接收机测试项目
1、参考灵敏度（可用灵敏度）：
– 定义：在接收机输入端接入接收机标称频率和标准测试调制的最 小射频信号，并使音频输入电路端获得不小于50%的额定功率和 信纳比12dB。此时信号源输出的最小射频功率即为接收机参考灵 敏度。俗称12dB信纳灵敏度。（信纳比：信号+噪声+失真和噪声
– 测试方法：1）接收机不静噪工作状态，调节音量电位器使接收机 输出噪声功率比额定音频输出功率低6dB，即为额定音频输出的 25%。 2）调节输入未调载波信号的电平，使噪声电平降低 20dB，此时的未调载波信号电平值即为抑噪灵敏度。
2018/10/25
电台技术指标解析和测试方法
20
第三部分 信令测试项目
– 测试方法：1）发射机接上综测仪，综测仪发射测试界面，选取 BP300Hz-3.4kHz带通滤波器； 2）关闭音频信号发生器输出，同时摘下送话器，按下 控制盒的音频呼叫按钮，发出1520Hz单音呼叫信令。 3）直接读取音频表上频偏值即可。
2018/10/25
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3）记录此时的音频电平，即为调制灵敏度。（和产品 标准相关）
2017/8/13
电台技术指标解析和测试方法
7
第一部分 发射机测试项目
5、调制音频失真：
– 定义：是指发射机以额定功率输出，获得额定频偏时，解调后音 频基带内全部谐波成分的有效值电压对其音频输入端所加标准测 试音（标准调制）信号的有效值电压之比。
2017/8/13
电台技术指标解析和测试方法
5
第一部分 发射机测试项目
– 测试方法：1）发射机的音频入端接入音频源，发射机输出端接
入调制度仪。
2）调整音频源频率为1KHz，电平为发射机音频输入 标称值，则调制度仪指示频偏为3KHz。 3）增加音频源输出电平至高于标称电平20dB，调制 度仪指示频偏不应超过最大允许频偏。 4）保持音频源输出电平不变，在300Hz至3KHz间调 整音频源频率，则调制度仪指示频偏同样不应超过最大允许频偏 (一般选300,500,1k,2k,3k信号时的频偏值)。
2017/8/13
电台技术指标解析和测试方法
10
第一部分 发射机测试项目
4）分别求出其dB值，用1k对应的电平分别减去 300,500,2K，3K对应电平，其差值应符合下表规定（+1，3）。
调制频率 （Hz） 予加重特性 （dB） 300 -10.4 500 -6 1000 0 2000 +6 3000 +9.5
– 测试方法：1）发射机的音频输入端接入音频源，发射机输出端接 入调制度仪，解调音频输出接入失真度仪； 2）设定调制音频信号为1KHz ，调节其电平使频偏为 3KHz，记录此时失真度仪指示数即为调制音频失真。
2017/8/13
电台技术指标解析和测试方法
8
第一部分 发射机测试项目
6、剩余调频（残余调制）：
1、发射机载频输出功率：
– 定义：发射机无调制情况下，在一个射频周期内供给 标准输出负载的平均功率。
– 测试方法：1）将发射机输出端口连接到射频功率计输 入端口； 2）关闭发射机调制； 3）开启发射机，读取并记录功率计上显示 的功率数值。
2017/8/13
电台技术指标解析和测试方法
3
第一部分 发射机测试项目
2017/8/13
电台技术指标解析和测试方法
1
电台技术指标解析和测试方法
1、 发射机测试项目： 2、 接收机测试项目： 3、 信令测试项目： 4、 其他测试项目： 5、 测试环境和应注意事项： 6、 部颁标准(无线维规)附表：
2017/8/13
电台技术指标解析和测试方法
2
第一部分 发射机测试项目
+失真之比, SINAD=(S+N+D）/(N+D))。
2017/8/13
电台技术指标解析和测试方法
12
第二部分 接收机测试项目
– 测试方法：1）接收机输入端接入射频信号源，接收机音频输出端 接入信纳比计，不静噪状态。 2）调整射频源频率为接收机频率，调制频率为1KHz， 频偏为3KHz。 3）调整接收机音频输出功率，使其不小于额定功率 的50%。 4）调整信号源输出射频电平，使失真度仪显示信纳 比为12dB。
2017/8/13
电台技术指目
4、调制灵敏度：
– 定义：是指发射机以额定功率输出，获得额定频偏时，其音频输 入端所加标准测试音（标准调制）的电压值。
– 测试方法：1）启动发射机，使之输出额定功率；
2）音频输入端加1000Hz标准测试音，调节其电平，使 频偏仪指示频偏为3kz；
– 定义：发射机标准测试调制的已调信号解调后产生的音频信号电平与没 有 调制信号的射频信号解调以后产生的音频杂音电平之差，以dB 表示。（残余调制电平应比相对于产生最大允许频偏60%的信号电平低 40dB ）
– 测试方法：1）发射机的音频输入端接入音频源，发射机输出接入调制度 仪，并 将解调音频输出端口接入电压表。 2）设定音频源频率为1KHz，调整音频输出电平使发射机频偏 为3KHz，记录电压表显示的音频信号电平。 3）关闭音频源，记录此时电压表显示的残余音频输出信号的 电平。 4）计算（2 ）与（3 ）之间的电平差值，此值即为残余调制。
2017/8/13
电台技术指标解析和测试方法
11
第二部分 接收机测试项目
1、参考灵敏度（可用灵敏度）：
– 定义：在接收机输入端接入接收机标称频率和标准测试调制的最 小射频信号，并使音频输入电路端获得不小于50%的额定功率和 信纳比12dB。此时信号源输出的最小射频功率即为接收机参考灵 敏度。俗称12dB信纳灵敏度。（信纳比：信号+噪声+失真和噪声
3、最大允许频偏（调制限制）：
– 定义：频偏是指已调射频信号的瞬时频率和未调制载波频率之间 的最大差 值。是音频调制信号电平比调制灵敏度高20dB， 调制信号在300-3000H之间变化时所测的最大频偏值。（对于 25KHz信道设备，最大允许频偏为5KHz，测试频偏为60% 最大允 许频偏，即3KHz。）
电台技术指标解析和测试方法
2017/8/13
9
第一部分 发射机测试项目
7、调制特性：
– 定义：调制频率在300Hz至3KHz之间变化，发射机频偏与一个 6dB/倍频程的预加重特性的重合程度。
– 测试方法：1）发射机的音频输入端接入音频源，发射机输出端接 入调制度仪。 2）调整音频源频率为1KHz，调整音频源输出电平使 调制度仪显示频偏为1.5KHz。记录此时的音频电平值U1000； 3）分别调整调制信号为300Hz、500Hz、2KHz、3KHz， 调节其电平，使频偏始终为1.5KHz，记录下各自对应的音频信号 输出电平U300、U500、U2000、U3000。
5）读取此时的信号源输出电平，此值即为接收机的 参考灵敏度。
2017/8/13
电台技术指标解析和测试方法
13
第二部分 接收机测试项目
2、额定音频输出功率：
2、发射机频率容差：
– 定义：测量载波频率和它的标称频率数值间的差值。 – 测量方法：1）将发射机输出端口连接频率计输入端口；
2）关闭发射机调制；
3）开启发射机，读取并记录频率计显示的载波频率； 4）计算实测值与标称频率值之间的差值。
2017/8/13
电台技术指标解析和测试方法
4
第一部分 发射机测试项目
